VLAN听得多了对吧，那VLAN映射（VLAN Mapping）呢？
定义：VLAN Mapping通过修改报文携带的VLAN Tag来实现不同VLAN的相互映射。
VLAN Mapping的主要的功能是将用户报文中的私网VLAN Tag替换为公网的VLAN Tag，使其按照公网的网络规划进行传输。一般主要使用于运营商环境，企业网络环境还是很少有机会碰到的。
01 客户在A城市和Z城市各有一个IDC机房
现需要借用ISP的专线传输（SDH、PDH、MSTP），让两个IDC机房内网二层互通，此时需要使用 ISP的骨干网传输客户自有的带有vlan-tag的报文，正常情况下ISP的vlan规划和客户自己IDC的vlan规划是不一致的，所以没有直接办法为客户传输二层数据。
如上问题解决方案一般都是qinq或者vpls这些二层隧道封装技术，这种技术一来增加二层的开销，二来对二层报文穿透支持不太完善，比如VACL/QOS，另一种方案就是vlan mapping 。
02 客户A和客户B合并为一个公司
同时两个公司的网络规划要在一个二层网络下管理，但是因为之前两个公司的网络规划vlan不同，如果要将不同规划的二层vlan放在一个二层下通讯，就需要用到VLAN-Mapping 。
在某些场景中，两个VLAN相同的二层用户网络通过骨干网络互联，为了实现用户之间的二层互通，以及二层协议（例如MSTP等）的统一部署，需要实现两个用户网络的无缝连接，此时就需要骨干网可以传输来自用户网络的带有VLAN Tag的二层报文。
而在通常情况下，骨干网的VLAN规划和用户网络的VLAN规划是不一致的，所以在骨干网中无法直接传输用户网络的带有VLAN Tag的二层报文。
解决这个问题的方法有两个，其中一个是通过QinQ或者VPLS等二层隧道技术，将用户带有VLAN Tag的二层报文封装在骨干网报文中进行传输，可以实现用户带有VLAN Tag的二层报文的透传。
但是这种方法一方面需要增加额外的报文开销（增加一层封装），另外一方面，二层隧道技术可能会对某些二层协议报文的透传支持不是非常完善。
另外一种方法就是通过VLAN Mapping技术，一侧用户网络的带有VLAN Tag的二层报文进入骨干网后，骨干网边缘设备将用户网络的VLAN（C-VLAN）修改为骨干网中可以识别和承载的VLAN（S-VLAN），传输到另一侧之后，边缘设备再将S-VLAN修改为C-VLAN。这样就可以很好的实现两个用户网络二层无缝连接。
在另一种场景中，如果由于规划的差异，导致两个直接相连的二层网络中部署的VLAN ID不一致。但是用户又希望可以把两个网络作为单个二层网络进行统一管理，例如用户二层互通和二层协议的统一部署。
此时也可以在连接两个网络的交换机上部署VLAN Mapping功能，实现两个网络之间不同VLAN ID的映射，达到二层互通和统一管理的目的。
路由器收到带Tag的数据报文后，根据配置的VLAN Mapping方式，决定替换外层Tag中的VLAN ID或优先级；然后进入MAC地址学习阶段，根据源MAC地址+映射后的VLAN ID刷新MAC地址表项；
根据目的MAC+映射后VLAN ID查找MAC地址表项，如果没有找到，则在VLAN ID对应的VLAN内广播，否则从表项对应的接口转发。
设备支持基于VLAN ID和802.1p优先级实现VLAN Mapping。
基于VLAN ID
当部署VLAN Mapping功能设备上的接口收到带有单层VLAN Tag的报文时，将单层报文所携带的VLAN ID替换为新的VLAN ID。
当部署VLAN Mapping功能设备上的接口收到带有两层VLAN Tag的报文时，将两层报文携带的外层Tag替换为新的VLAN Tag，内层Tag作为数据透传。
基于802.1p优先级
当部署VLAN Mapping功能设备上的接口收到带有单层VLAN Tag的报文时，将单层报文所携带的802.1p优先级替换为新的802.1p优先级。
当部署VLAN Mapping功能设备上的接口收到带有两层VLAN Tag的报文时，将两层报文所携带的外层802.1p优先级替换为新的802.1p优先级。
配置基于VLAN ID的VLAN-Mapping

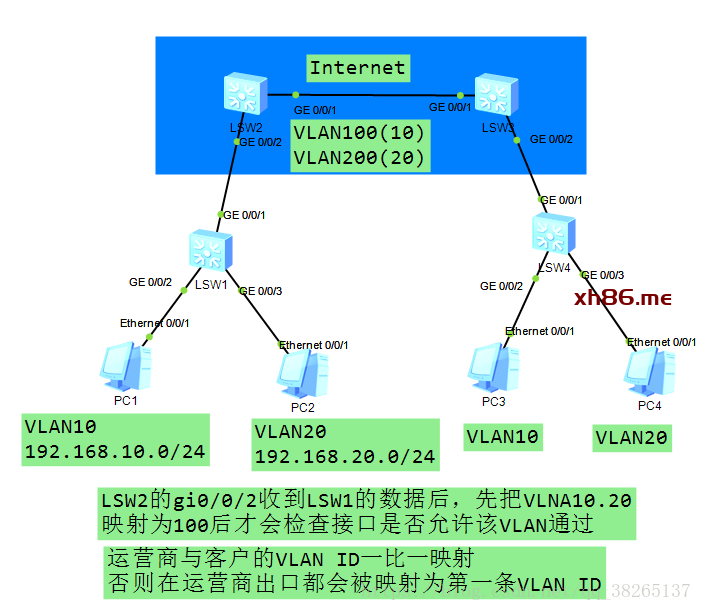

如下图所示，客户有两个区，配置有VLNA 10 20，现在需要通过运营商网络进行传递。运营商网络中也有自己的VLAN，所以通过VLAN-Mapping映射，以实现客户两端的通信。
配置命令：
LSW1和LSW4配置:
LSW2和LSW3配置：
注意：
-
一个接口下接收到的帧携带的VLAN Tag的VLAN ID和映射后的VLAN Tag的VLAN ID不能相同。
-
映射后的外层VLAN必须存在，且接口必须以Tagged方式加入映射前后的VLAN。
-
VLAN Stacking和VLAN Mapping功能可以同时生效，但是同时配置的多个CE的VLAN ID不能重复，映射前后的VLAN Tag的VLAN ID也不能与之重复。PE的VLAN ID配置要求也一样。
-
二层以太网接口上只支持基于VLAN ID的VLAN Mapping功能，不支持基于802.1p或者VLAN ID+802.1p优先级的VLAN Mapping功能。
-
接口下可以配置多条该命令，所有接口下一共可以配置最多128条VLAN Mapping。
LSW2的gi0/0/2收到LSW1的数据后，先把VLNA10.20
映射为100后才会检查接口是否允许该VLAN通过。
运营商与客户的VLAN ID一比一映射
否则在运营商出口都会被映射为第一条VLAN ID
多对一情景下的情况：
如下图，客户这边有多个属于不同VLAN的主机，运营商那边有一台服务器。PC5处于VLAN2，PC6处于VLAN3，在LSW5进行了VLAN-Mapping ，将VLAN2,3映射为VLAN300。
LSW6可以接收VLAN300的数据，所以PC7可以收到数据。但是在通信过程中，只能客户机先主动访问服务器，在SW5中留下MAC-VLAN地址表后，以后服务器才可访问客户机，否则服务器不能直接访问客户机。
在多对一这种场景下，只能客户机这边先主动访问服务器，才会在SW5中留下MAC-VLAN地址表，以后服务器才能访问客户机，否则服务器不能直接访问客户机。
