PoC标准化实施指南3.0
App Layering安装配置
版本：Draft
www.citrix.com.cn
1.1 导入ELM（Enterprise Layer Manager） 3
| 修正 | 改变说明 | 更新者 | 日期 |
Citrix AppLayering 安装说明
名词介绍：
OS Layers:系统层，用来部署操作系统，操作系统安装后，只需安装XenServer tools
Platform Layers:平台层，用来部署XenDekstop VDA、PVS Agent等平台组件
App Layers:应用导，用于部署应用，如Chrome等
Elstic Layer:将某个应用分配给指定用户
Layered Image:用于将OS Layers\Platform Layers\App Layers\合并制作为PVS vDisk 或MCS Master VM等。
导入ELM（Enterprise Layer Manager）
| 步骤 | 操作 |
|---|---|
| 从www.citrix.com下载最新版本AppLayering,本次PoC安装介绍以部署在XenServer平台的AppLayering 20.3.0为示例。 | |

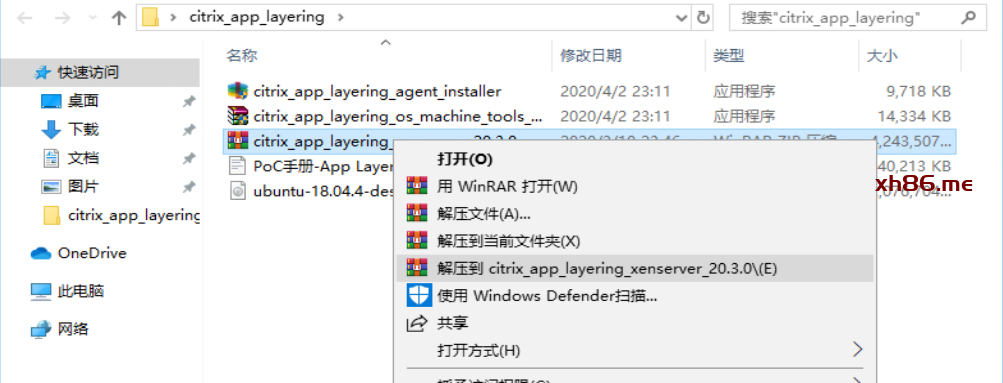

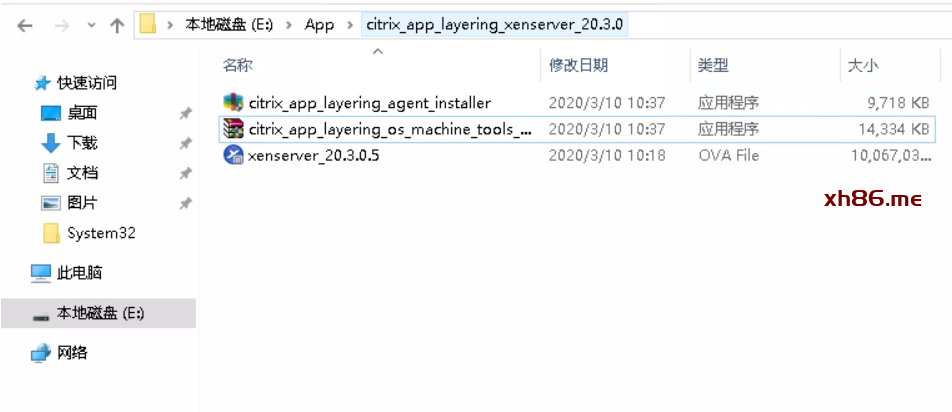

下载完成后，请解压已下载的压缩文件，如图：
 |
|
解压完成后，分出现三个文件：
 |
|

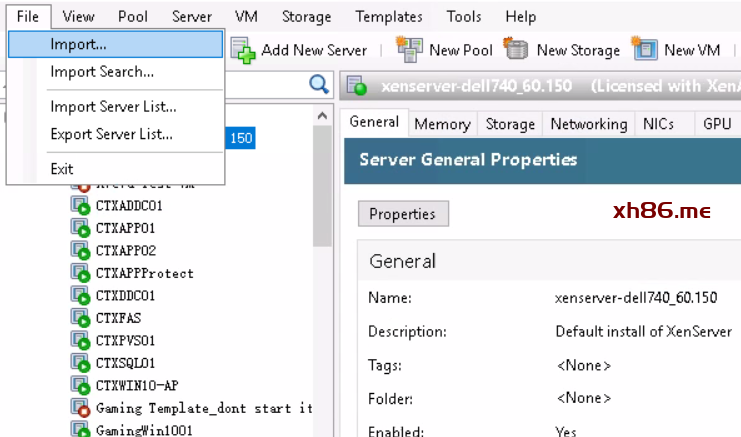

打开XenCenter，点击File-Import
 |
|

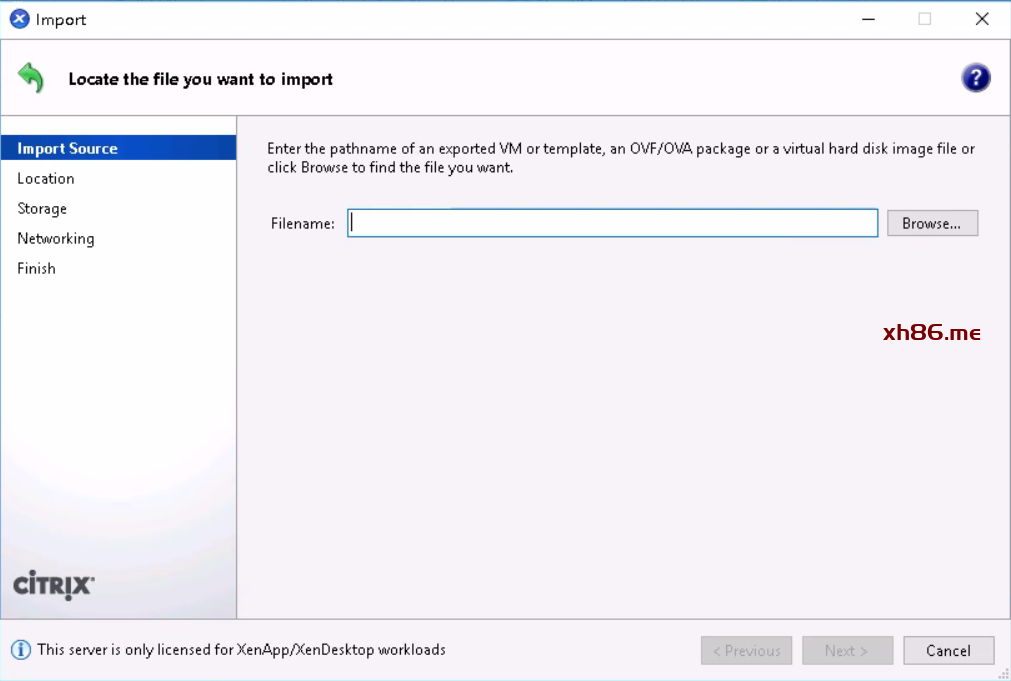

弹出导入向导界面
 |
|

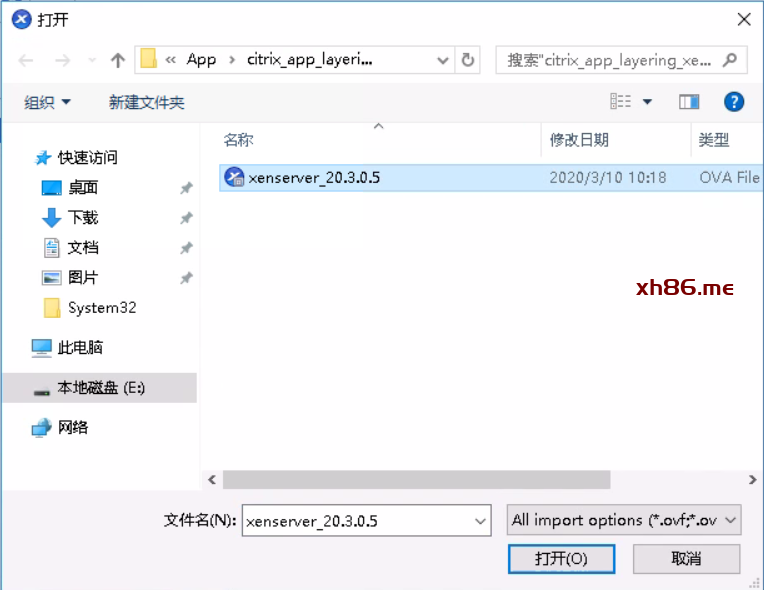

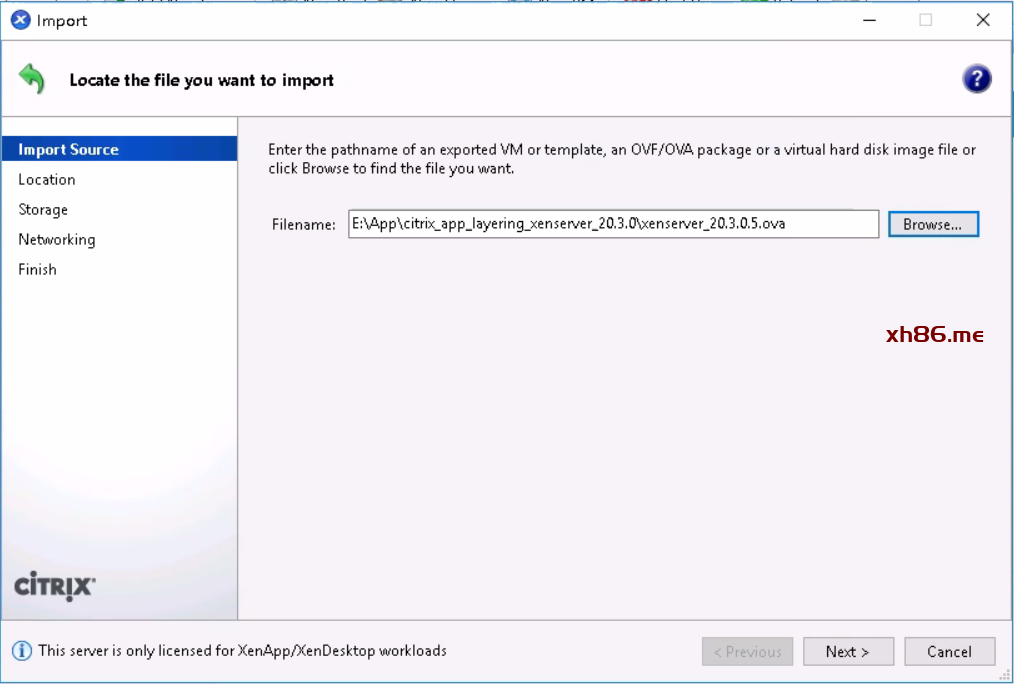

点击“Browse”，选择之前解压的ELM：xenserver_20.3.0.5.ova ,并点击“打开”按钮
 |
|
单击“Next”
 |
|

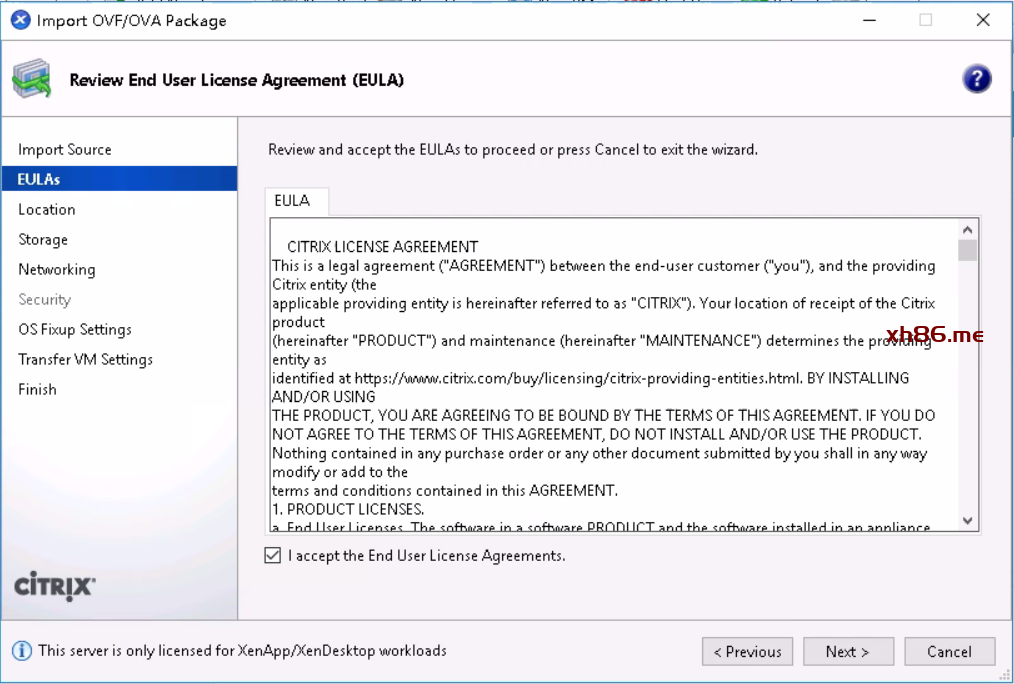

勾选“I accept the End User License Agreements”,并单击“Next”
 |
|

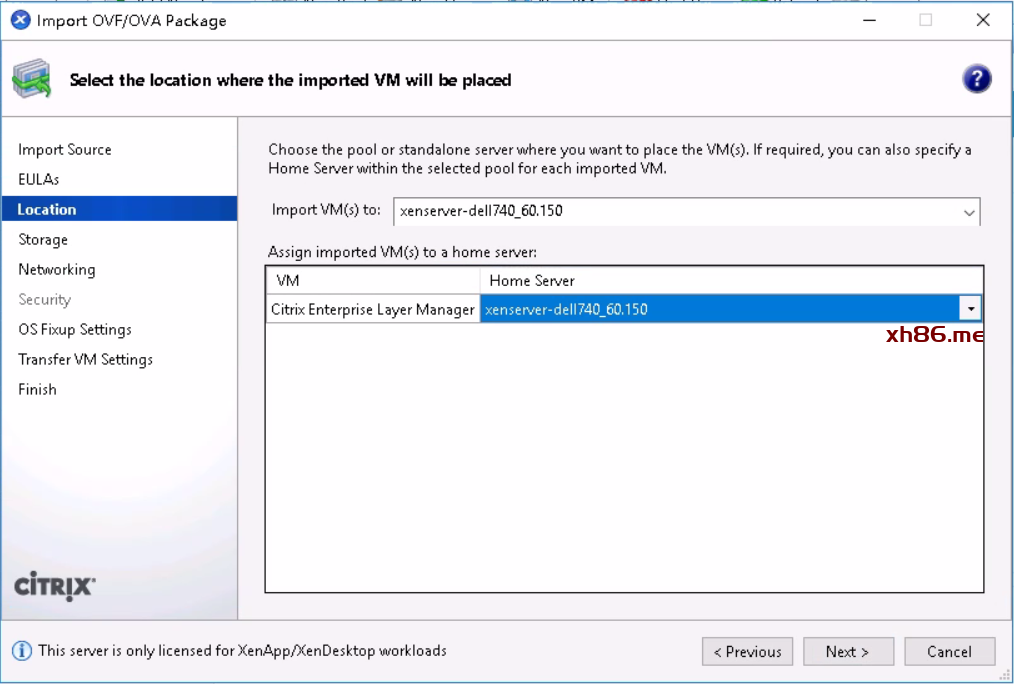

选择要导入的资源池和XenServer服务器，单击“Next”
 |
|

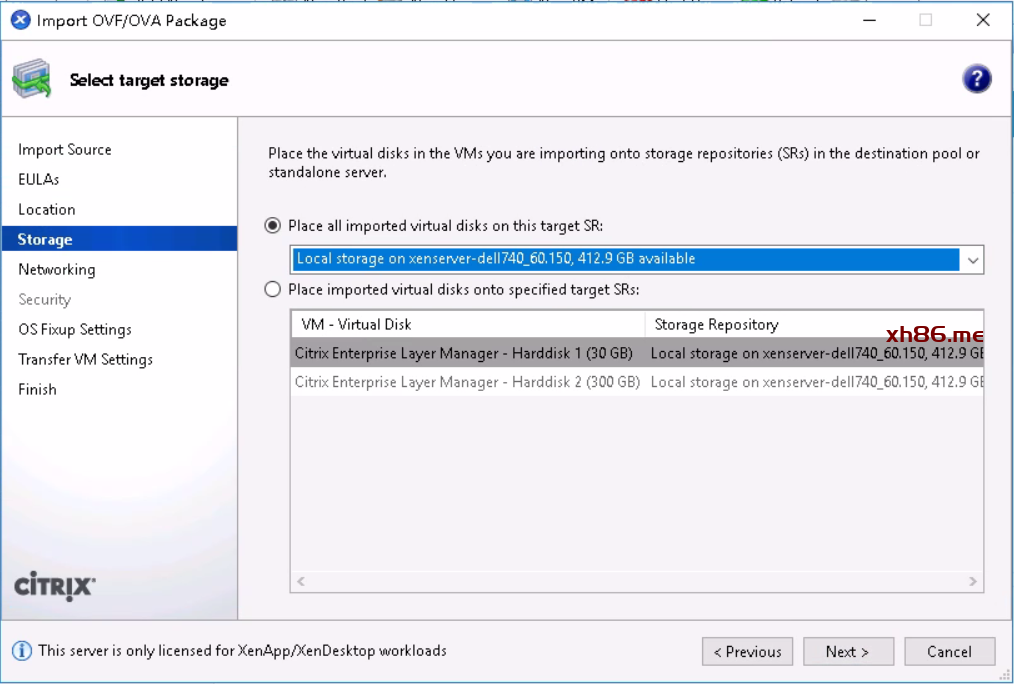

选择将导入的存储，本次部署以服务器本地存储为示例，存储空间至少要求330G空间，单击“Next”:
 |
|

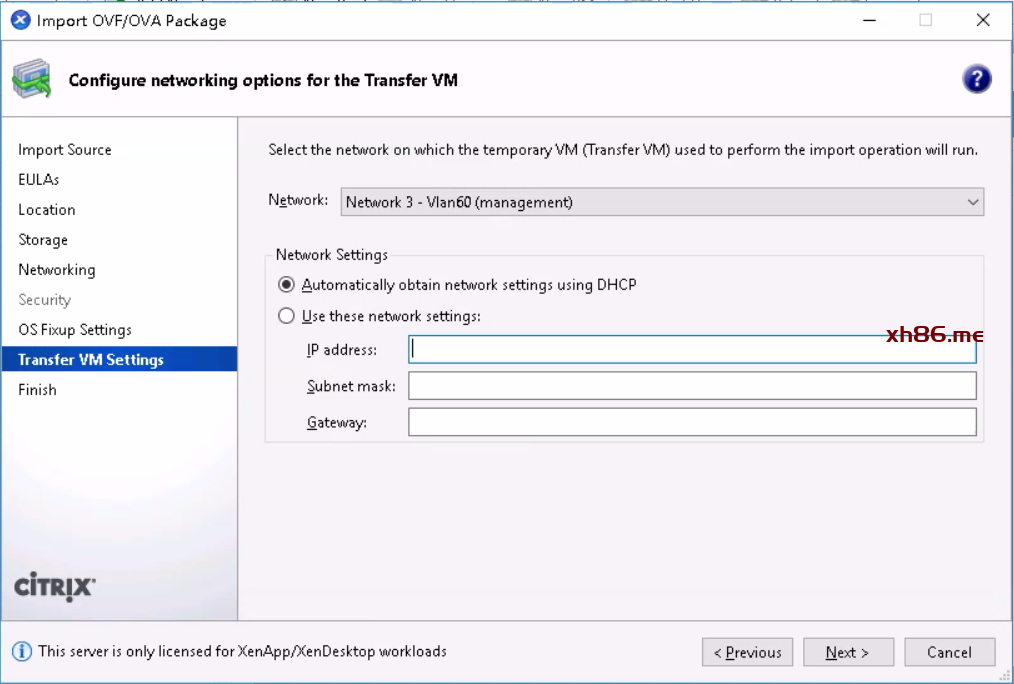

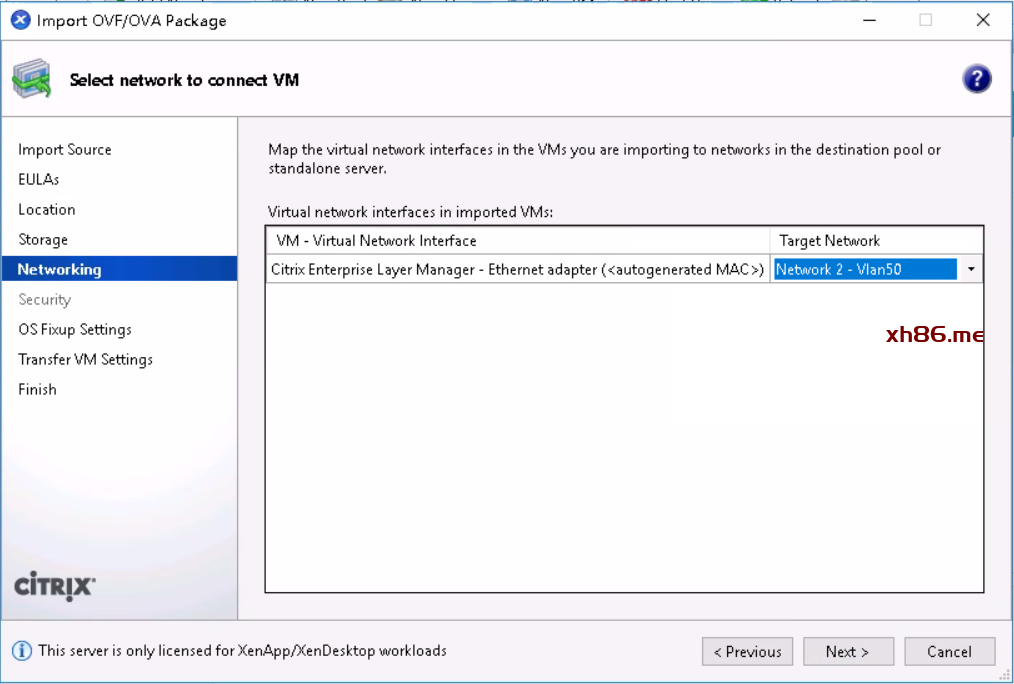

选择需要使用的网卡，出于性能考虑，PoC建议采用10Gb网络：
 |
|

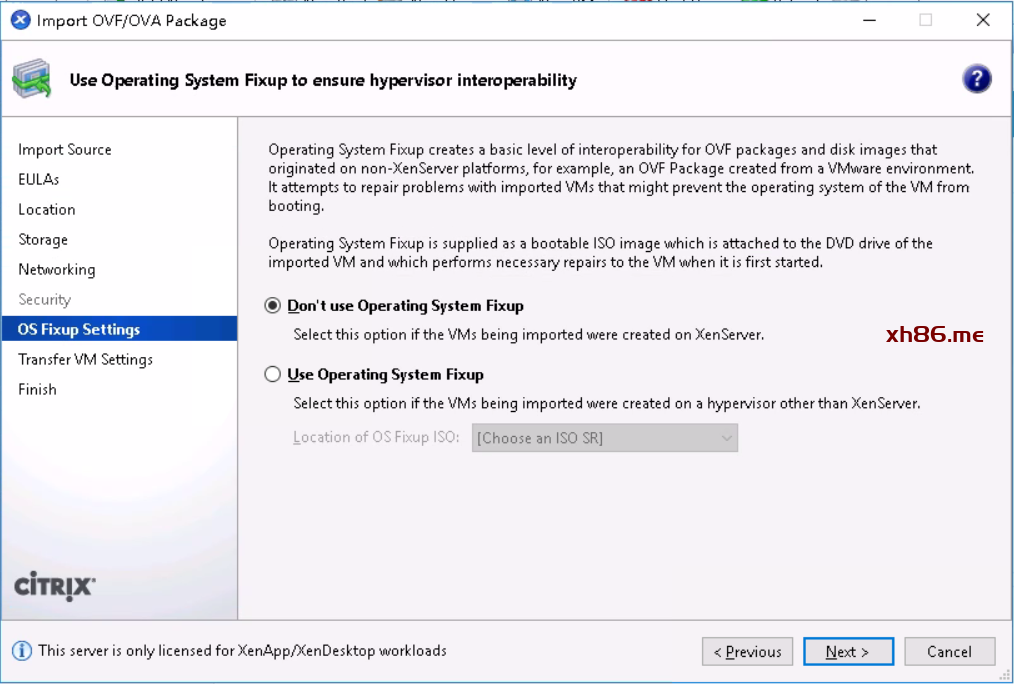

单击“Next”
 |
|
选择管理网卡，点击“Next”
 |
|

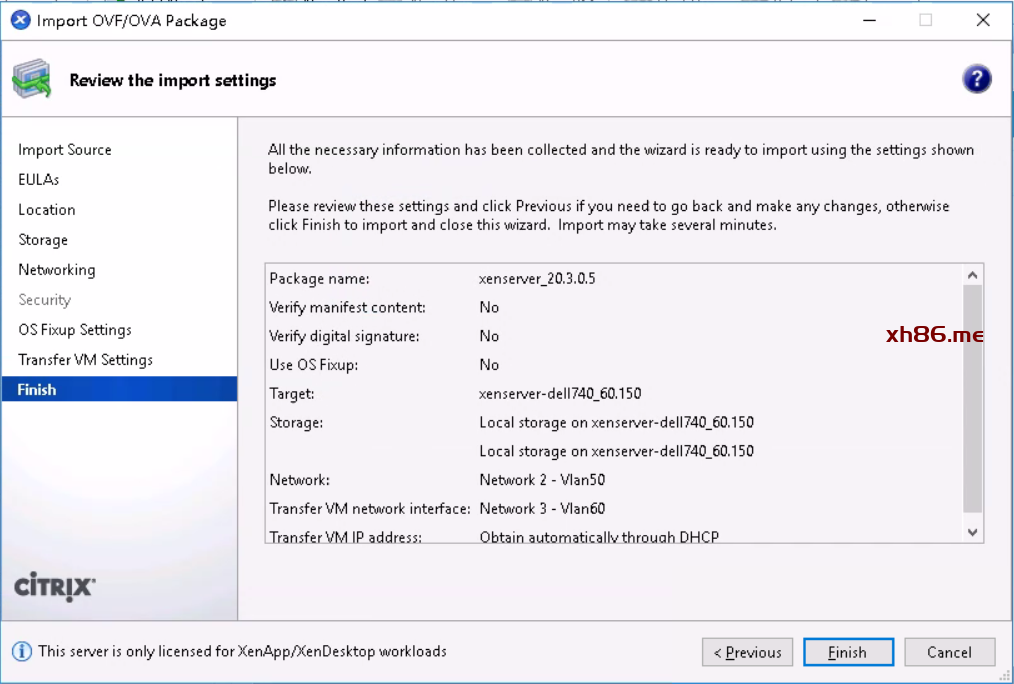

点击“Finsh”
 |
|

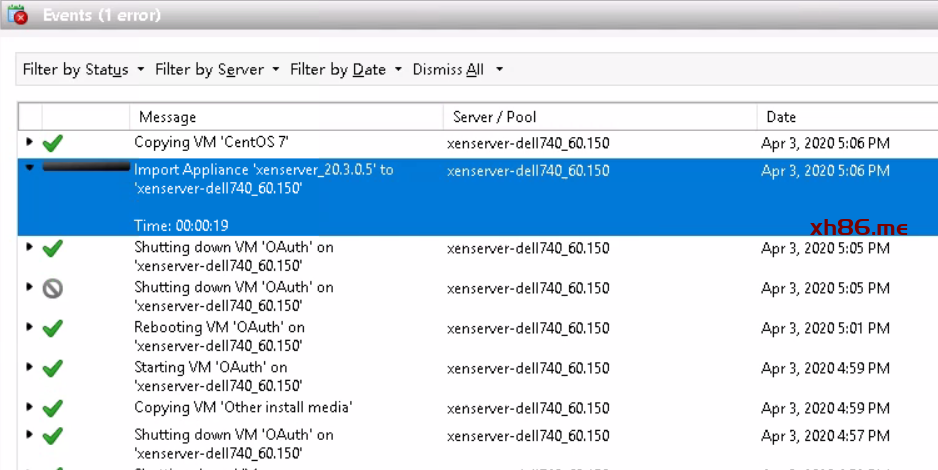

查看导入状态，待导入完成。（注:在导入ELM过程中，请确认网络中无任何访问限制，以免导入失败）
 |
配置AppLayering
| 步骤 | 操作 |
|---|---|
| 将导入的Applayering 虚拟机开机 | |

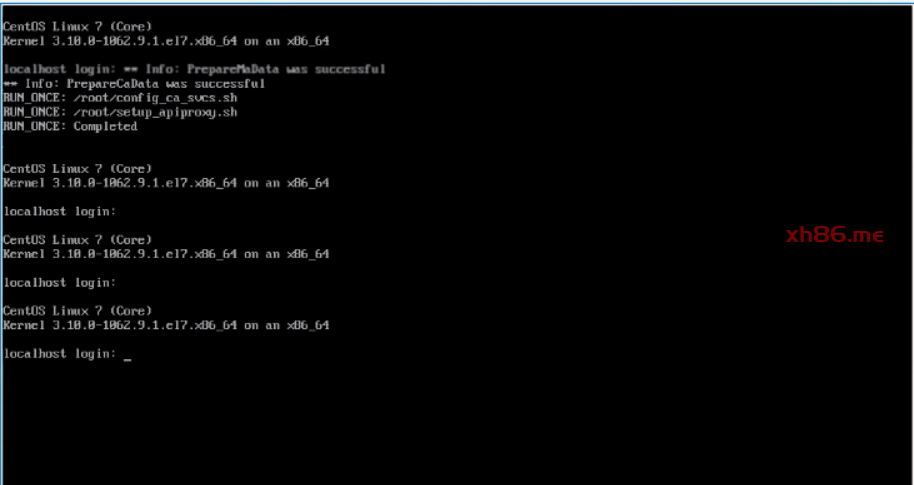

在第一次登录时，将会显示如下页面：输入用户名administrator密码Unidesk1
 |
|

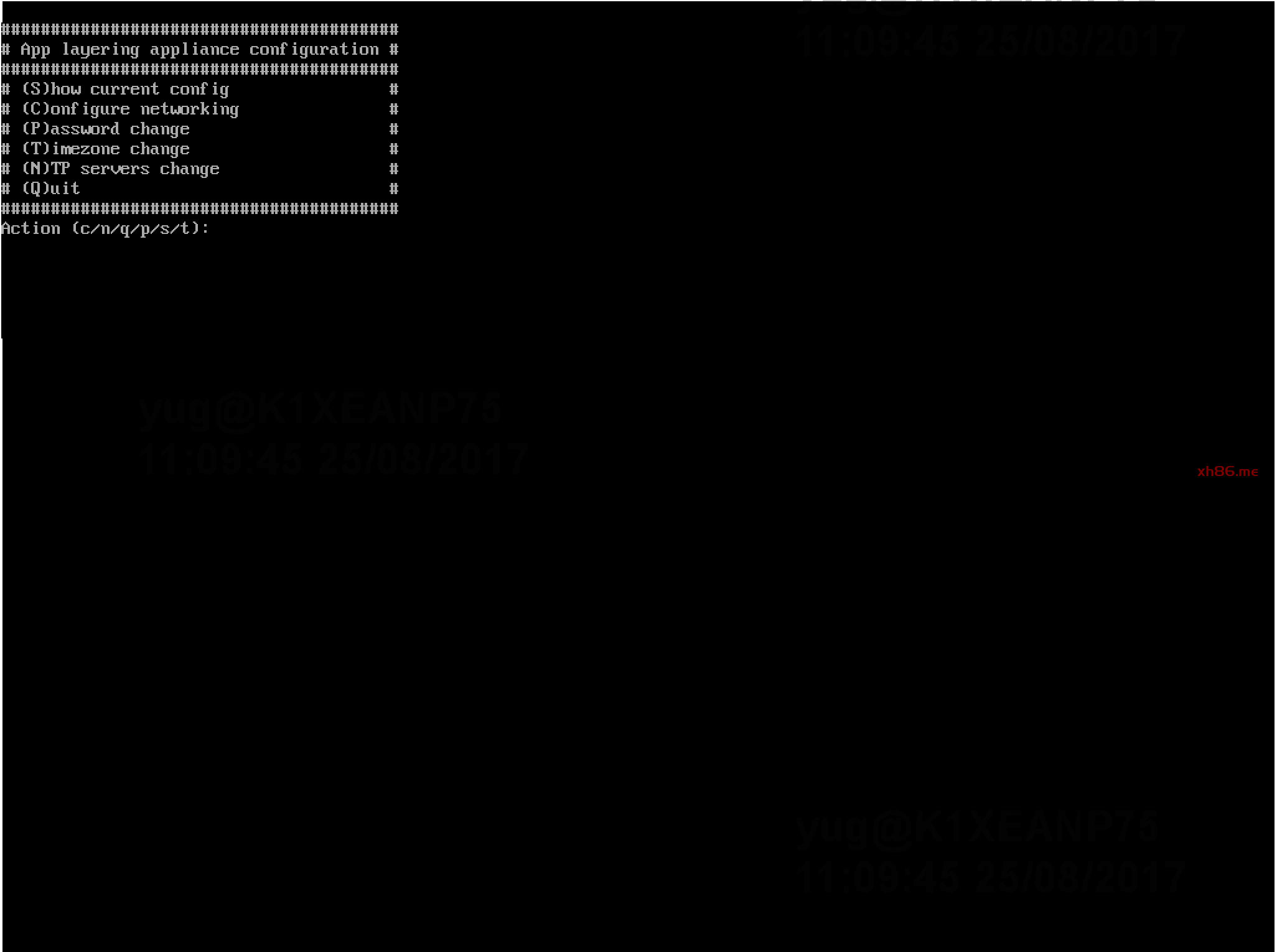

进入配置提示界面，
 |
|

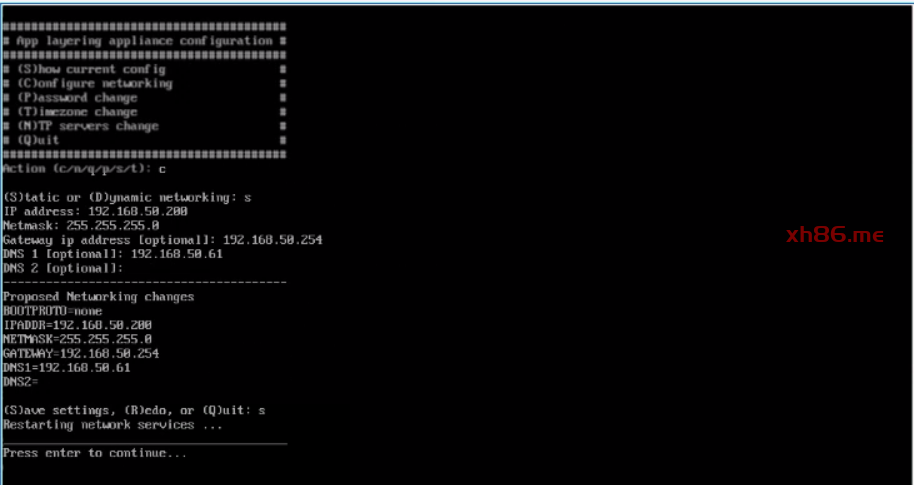

| 输入C配置网络IP地址,输入S配置静态IP地址，并配置以下网络信息:
IP address:192.168.50.200 Netmask:255.255.255.0 Gateway ip address:192.168.50.254 DNS1:192.168.50.61 输入S保存退出，按回车返回配置主页  |
|

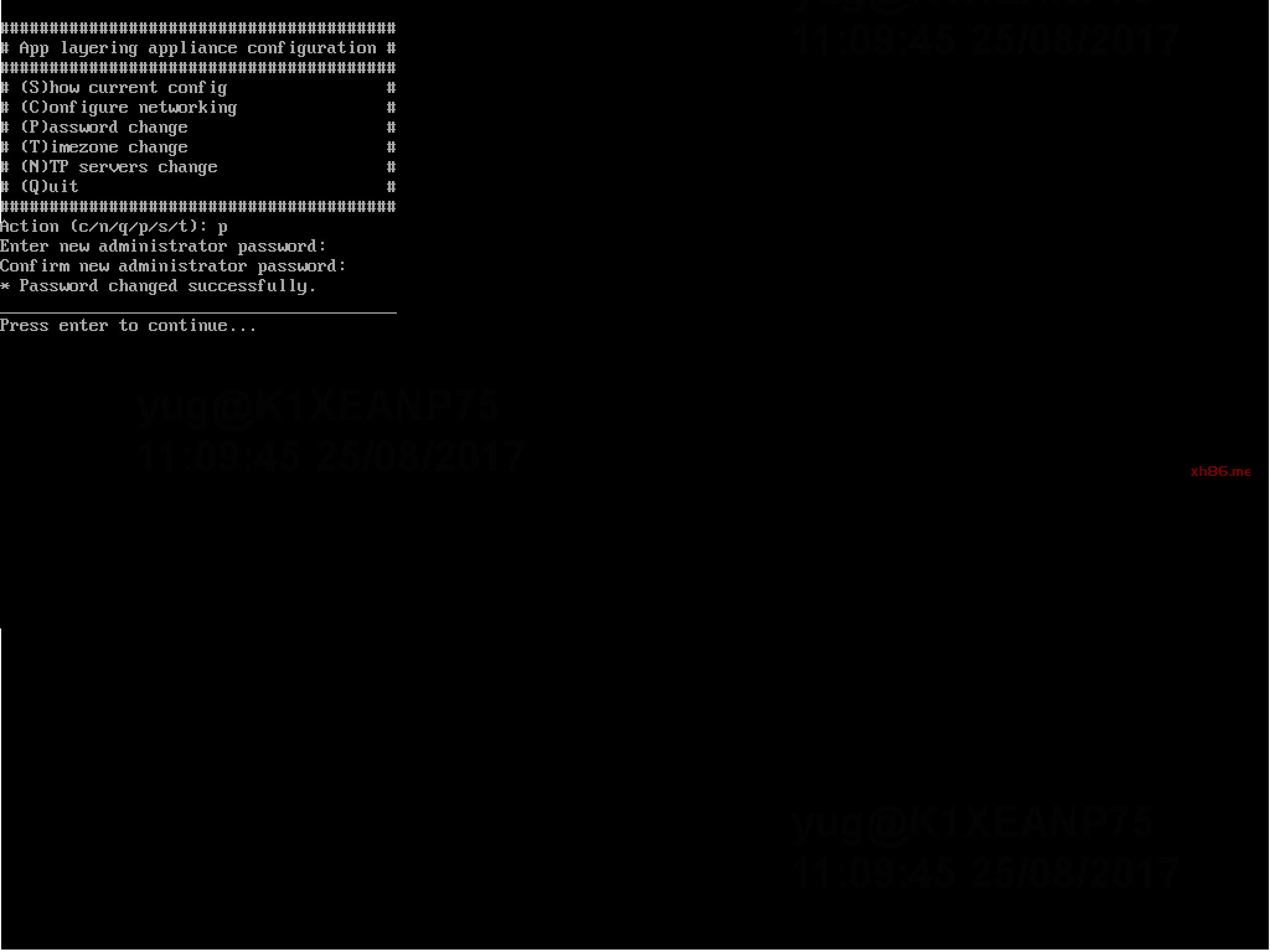

输入P更改密码：Citrix@123,并按回车返回配置主页
 |
|

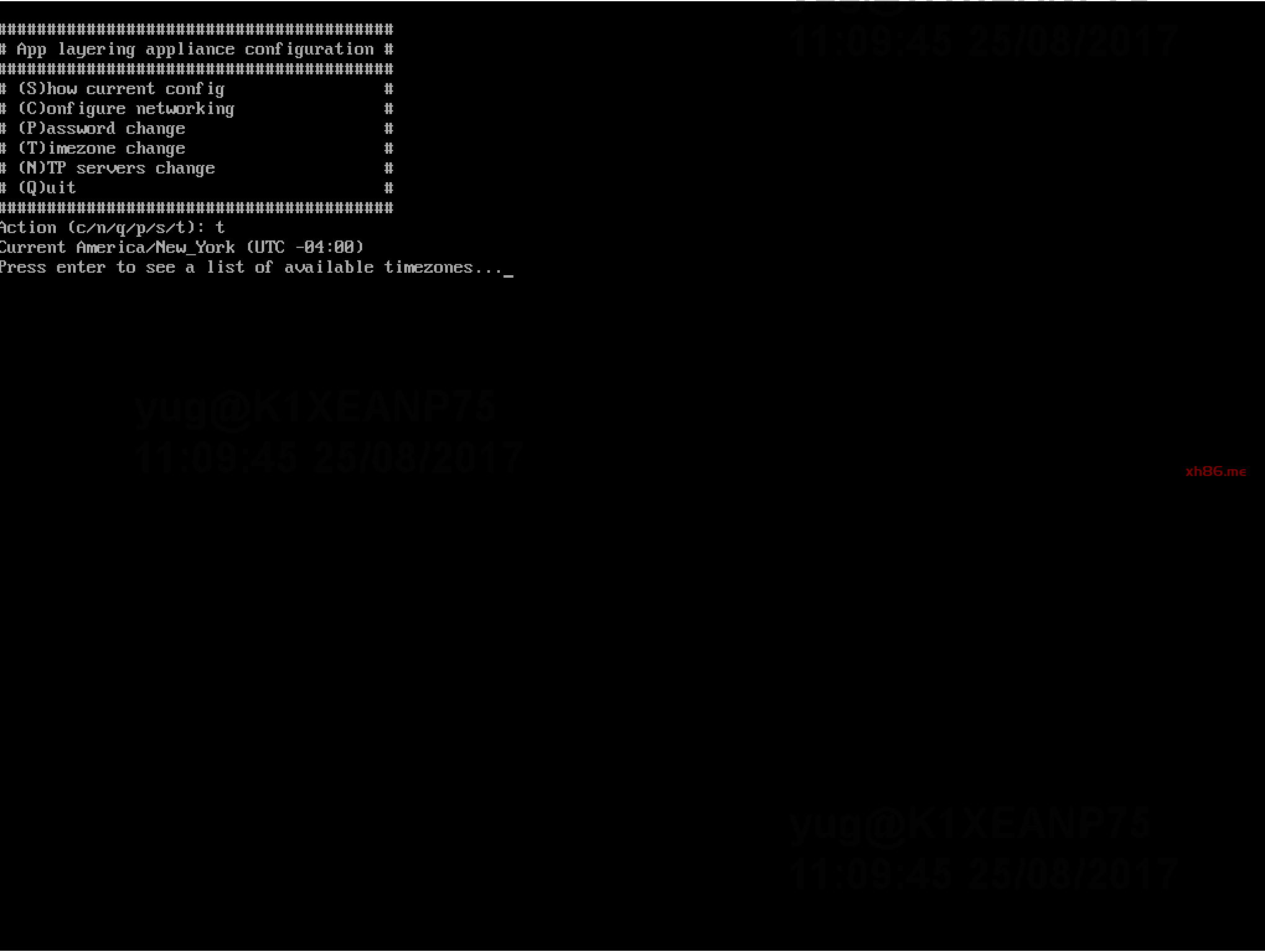

输入T配置时区，并输入回车查看时区清单
 |
|

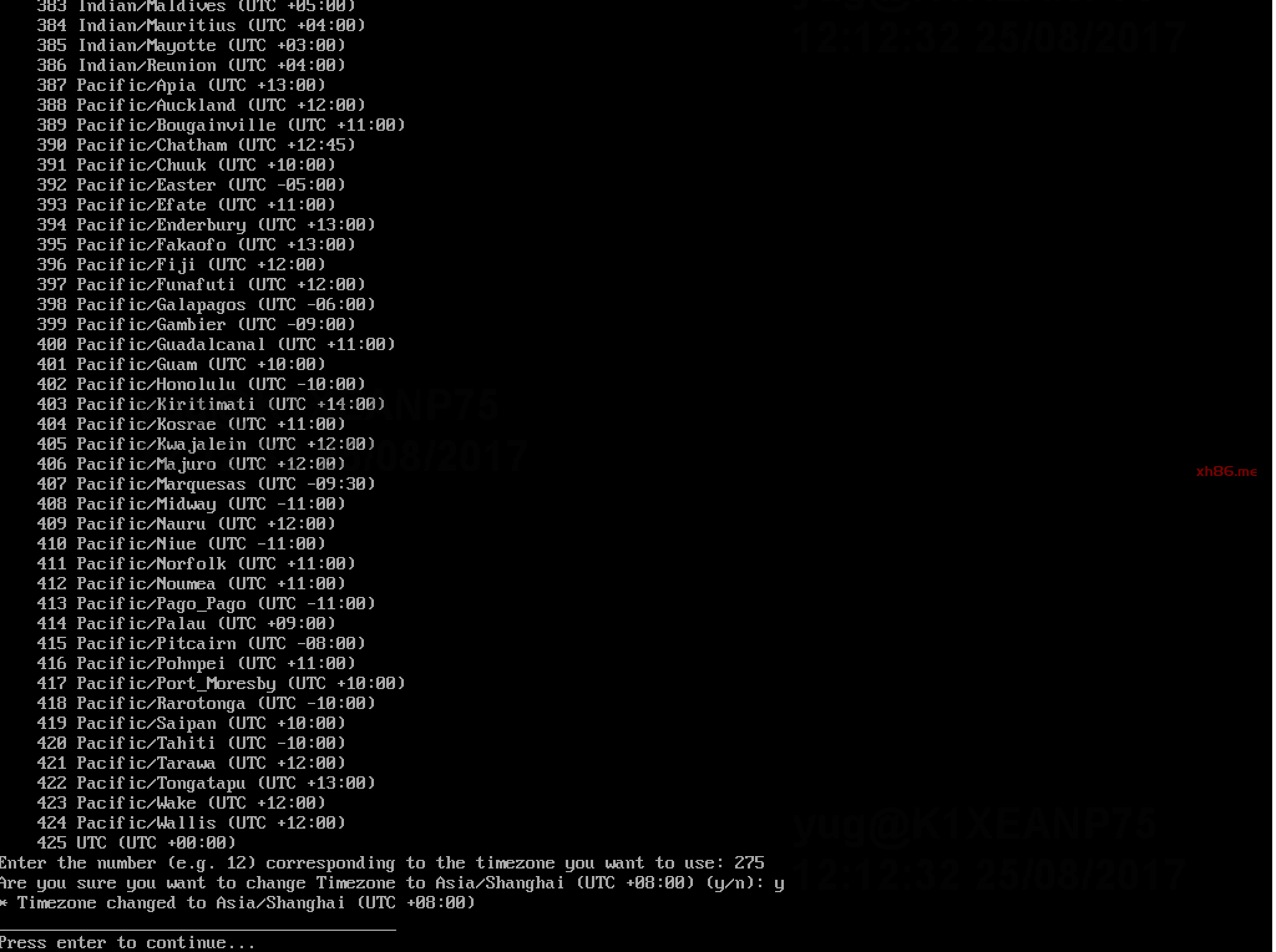

输入Q退畋，输入275,选择上海时区，并按回车，输入Y确认，按回车返回配置主页
 |
|
|
 |

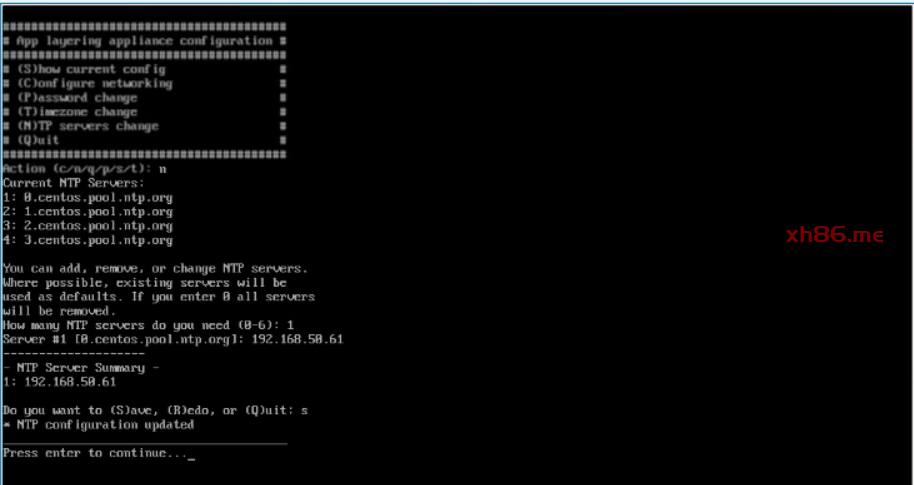

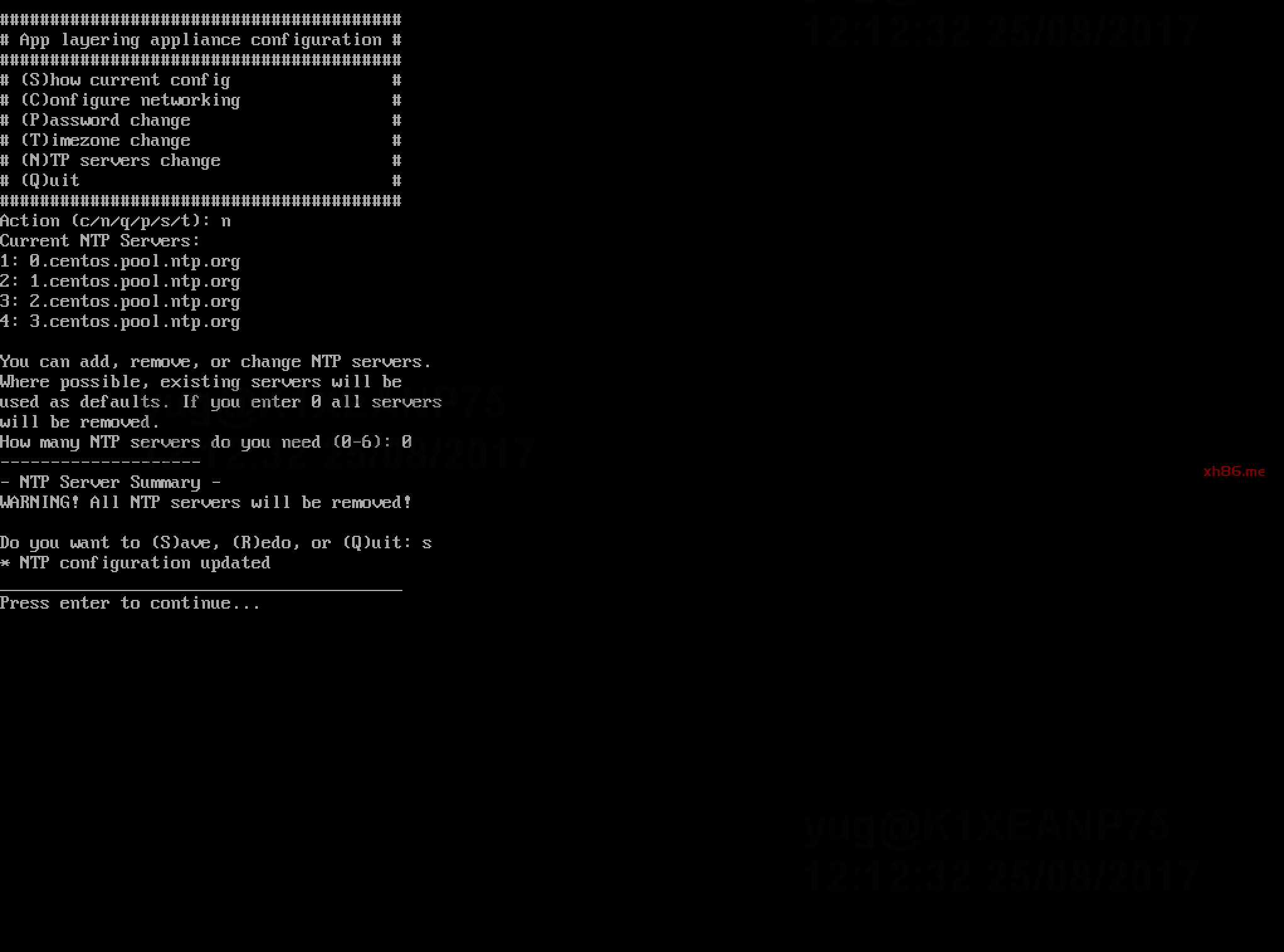

输入N进行NTP服务器配置界面，输入1，选择只有一个NTP服务器，并配置NTP Server：192.168.50.61，按回车，输入S保存退出。至此初始化配置结束。
 |
|

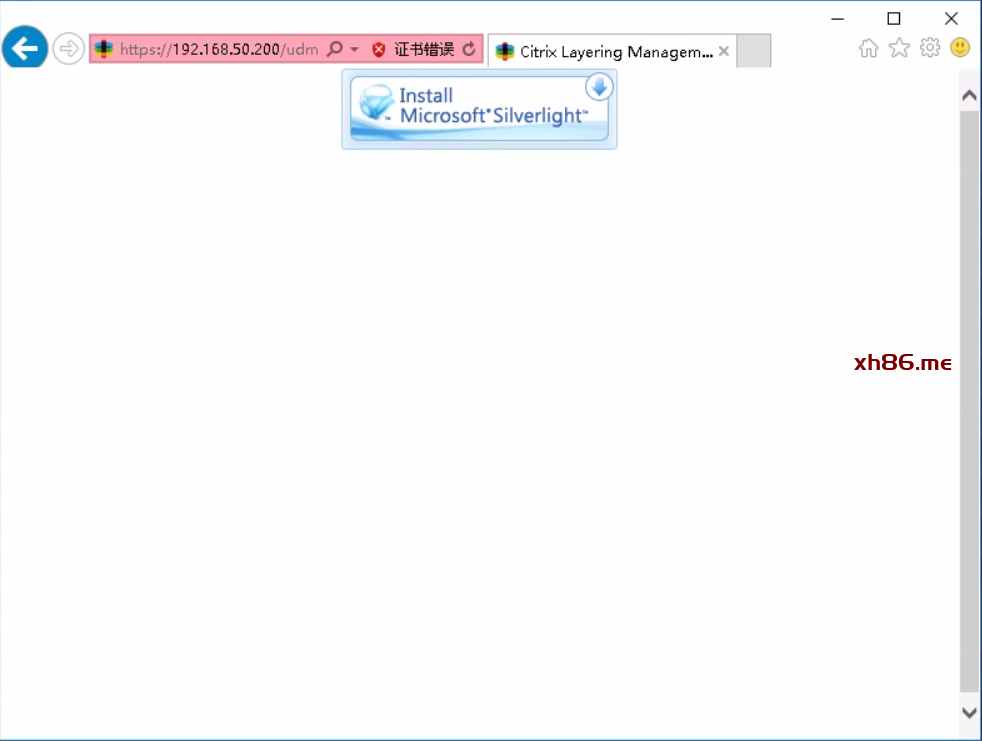

打开浏览器，访问http://192.168.50.200,需要安装Microsoft Siliverlight.
 |
|

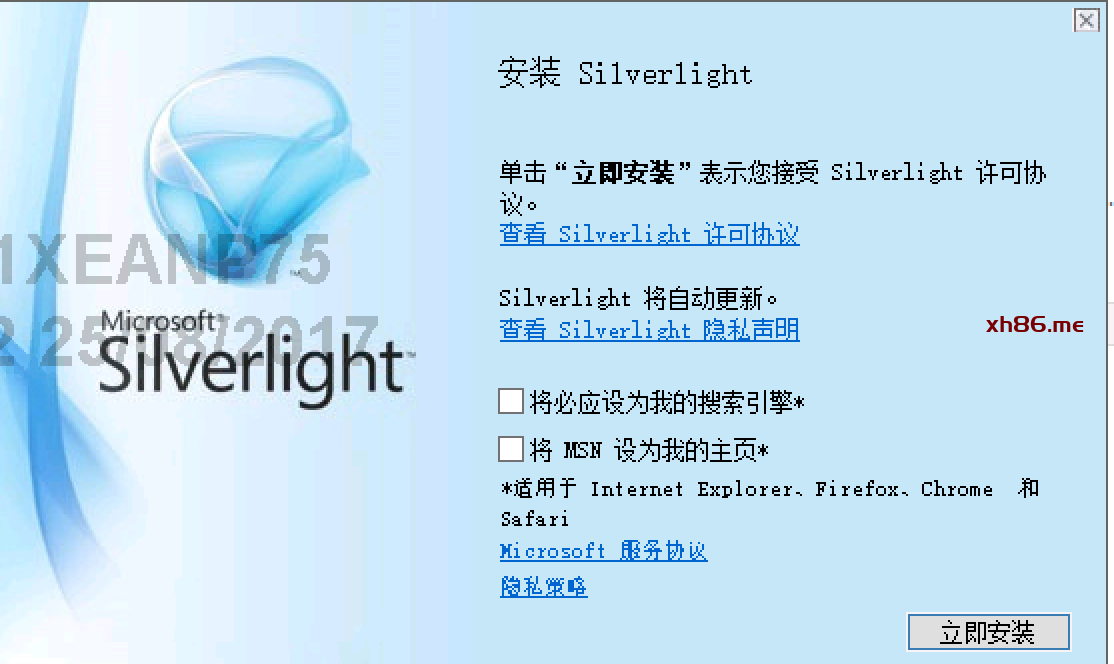

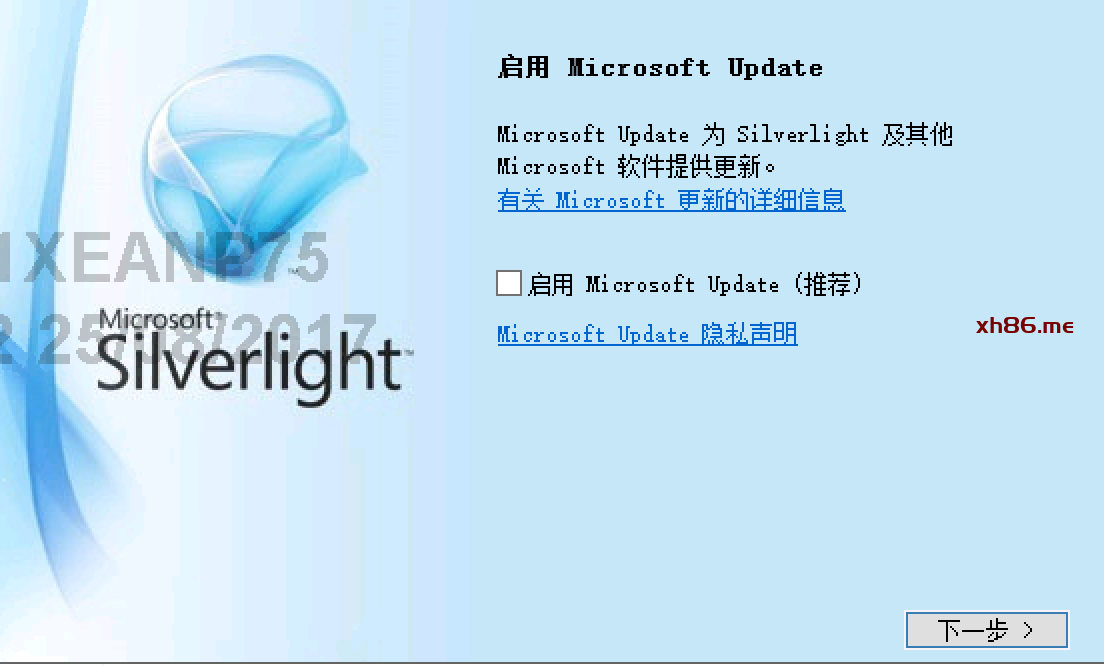

前往https://www.microsoft.com/getsilverlight/get-started/install/default?reason=unsupportedbrowser&_helpmsg=ChromeVersionDoesNotSupportPlugins&v=4.0.50524.0#sysreq 下载Silverlight ,并安装，点击“立即安装”
 |
|
点击下一步
 |
|

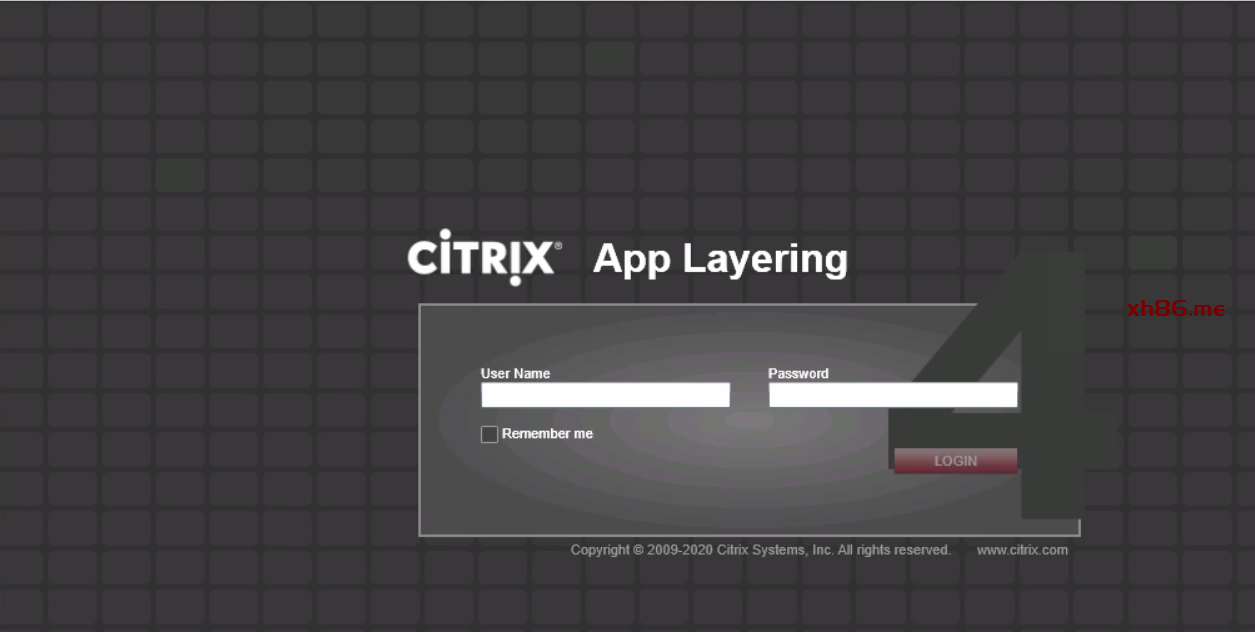

| 重新打开浏览器，访问http://192.168.50.200,输入用户名密码并登陆
用户名：administrator 密码：Unidesk1  |
|

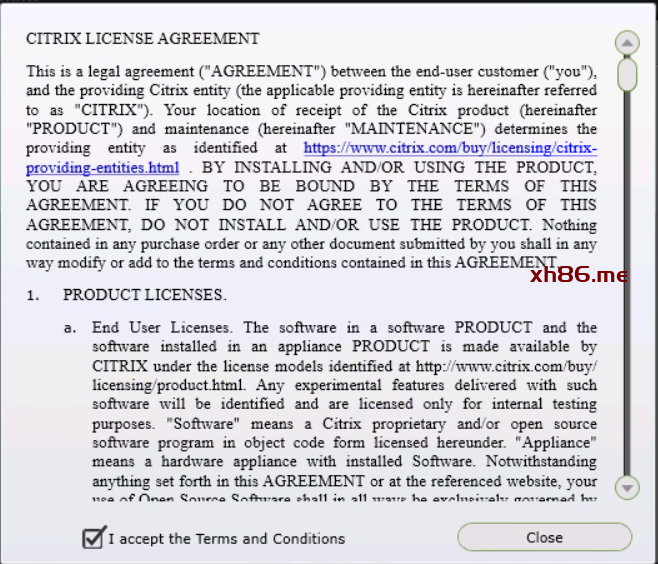

弹出许可协议，接受之后关闭窗口
 |
|

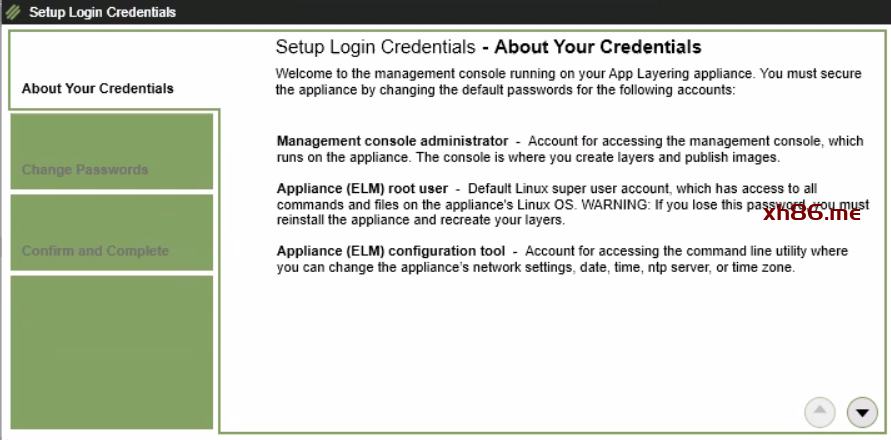

弹出Setup Login Credentials，点击下一步
 |
|
| 修改管理员密码：

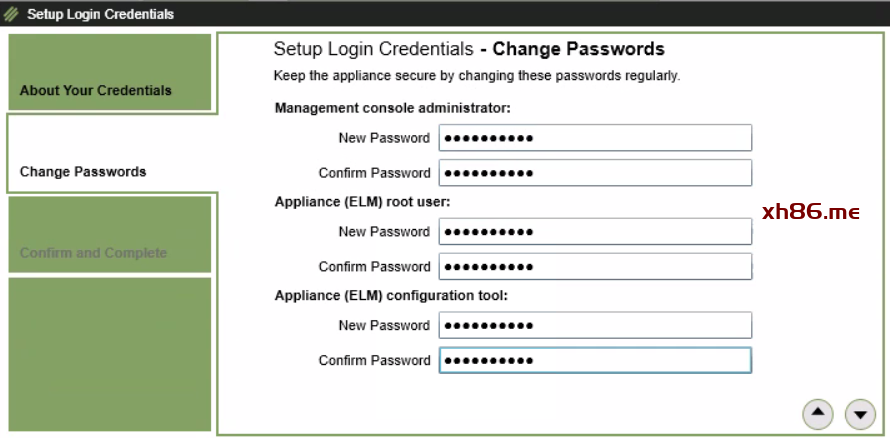

Management console administrator: Citrix@123 ELM root user: Citrix@123 ELM configuration tool : Citrix@123 点击下一下  |
|

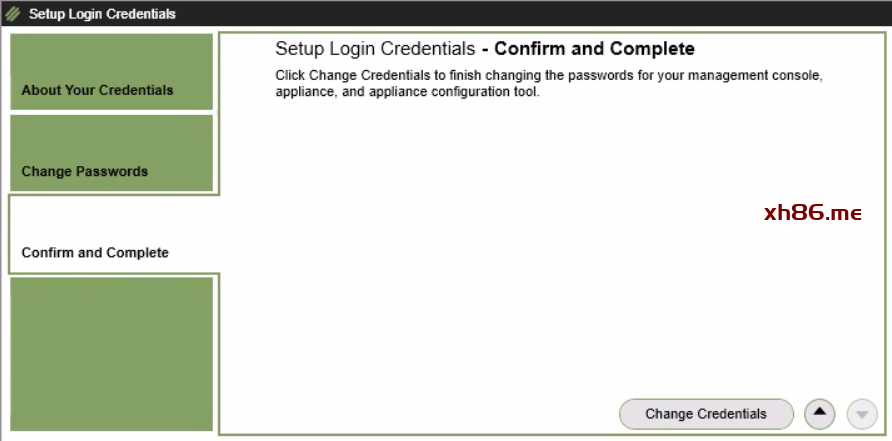

点击Change Credentials
 |
|

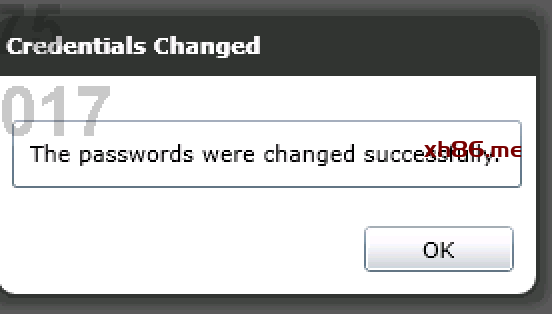

提示成功更改，点埚OK
 |
|

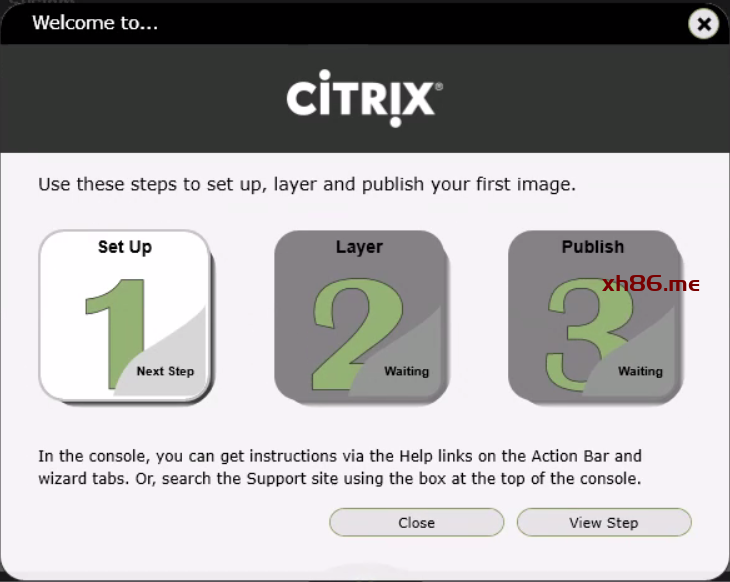

弹出安装提示，点击Close。也可查看相关安装步骤
 |
|

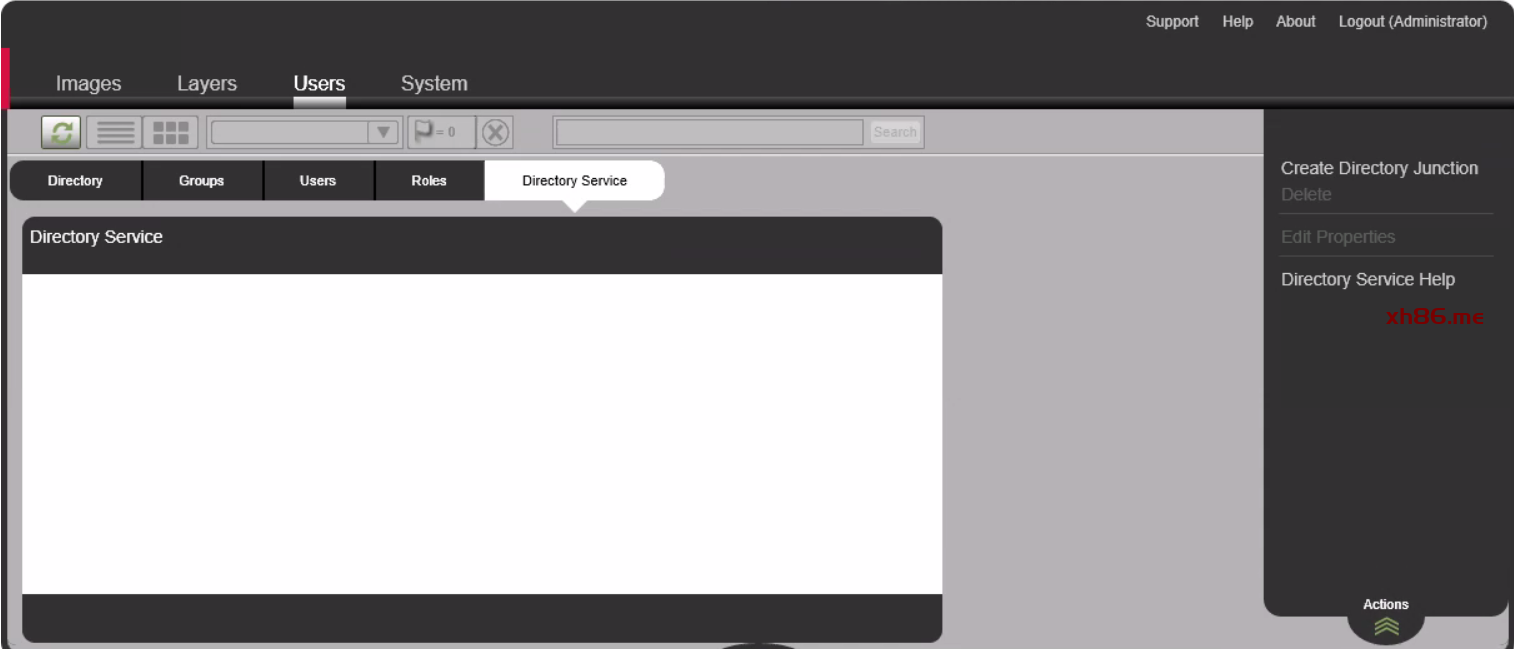

点击Users-Directory Service-Create Directory Juncition,配置AD信息
 |
|
| 输入以下信息:

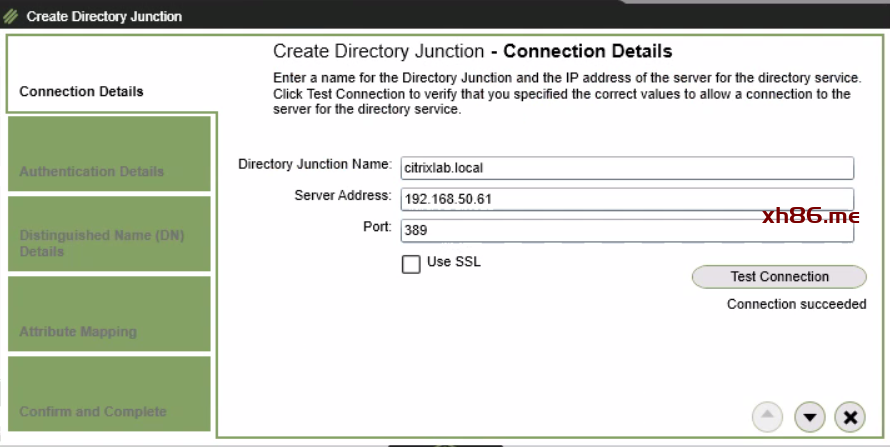

Directory Junction Name:citrixlab.local Server Address:192.168.50.61 点击Test Connection,验证连接状态，显示Connection succeeded. 点击下一步  |
|

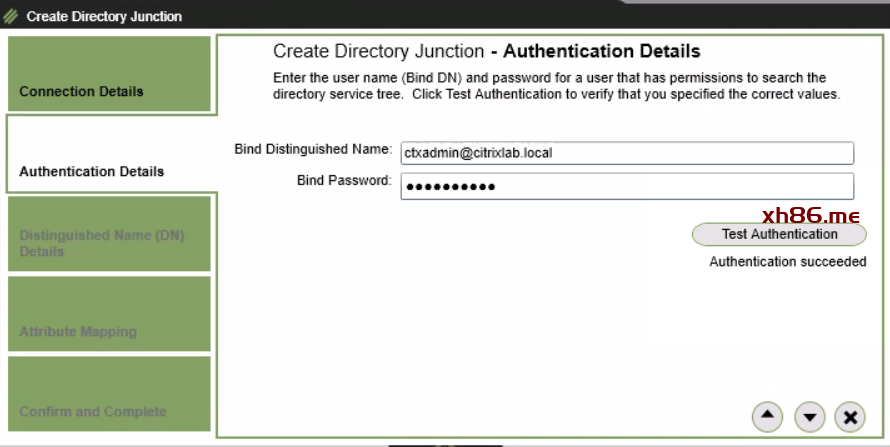

| 填入用户凭据，并点击Test Authentication,显示Authentication succeeded.
这里以ctxadmin用户为例，生产环境建议创建Service账号，如svc-citrix等 Bind Distinguished Name:[email protected] Bind Password: Citrix@123  |
|

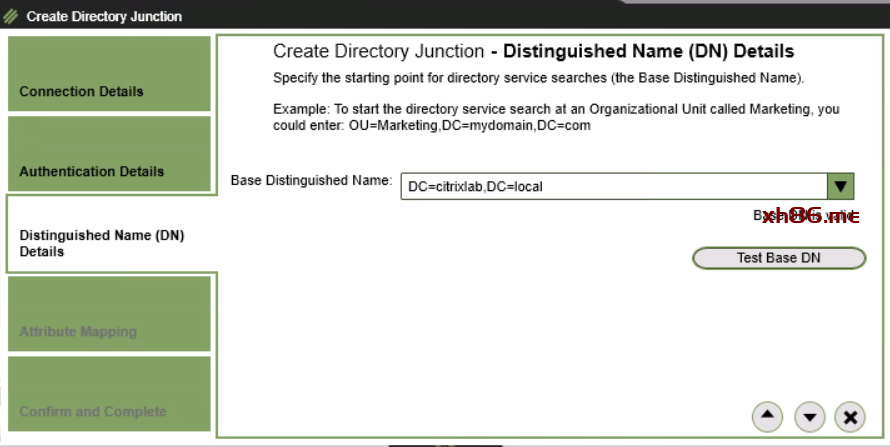

点击下拉框：选择DC=citrixlab,DC=local,并点击Test Base DN验证
 |
|

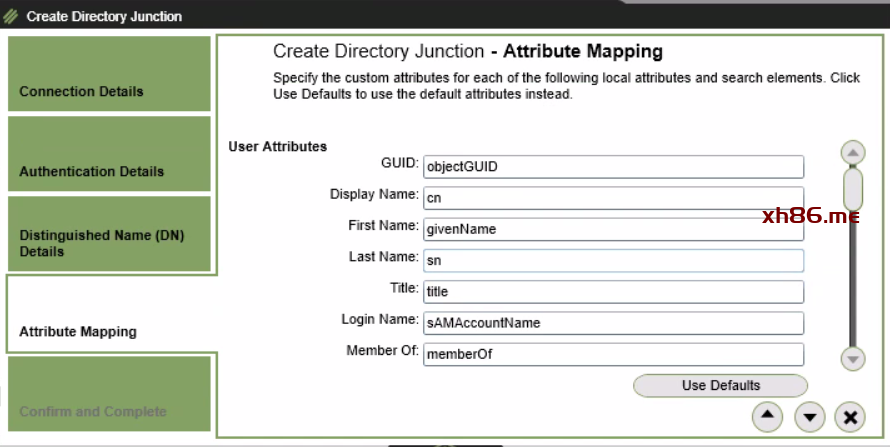

点击下一步
 |
|

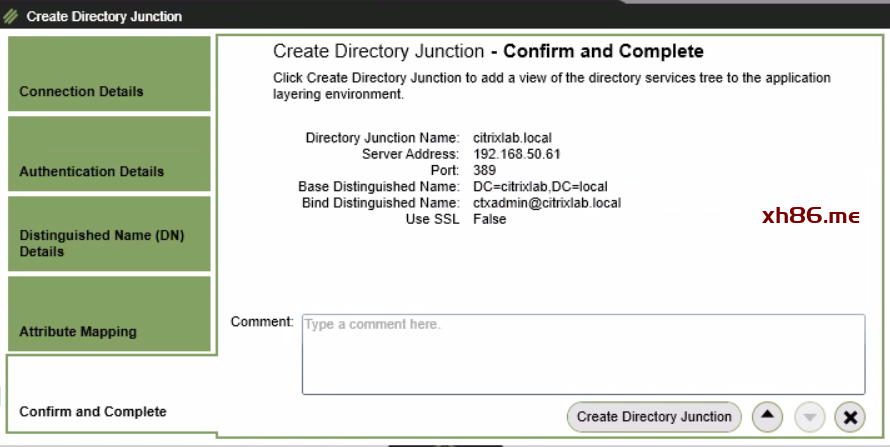

点击Create Directory Junction
 |
|

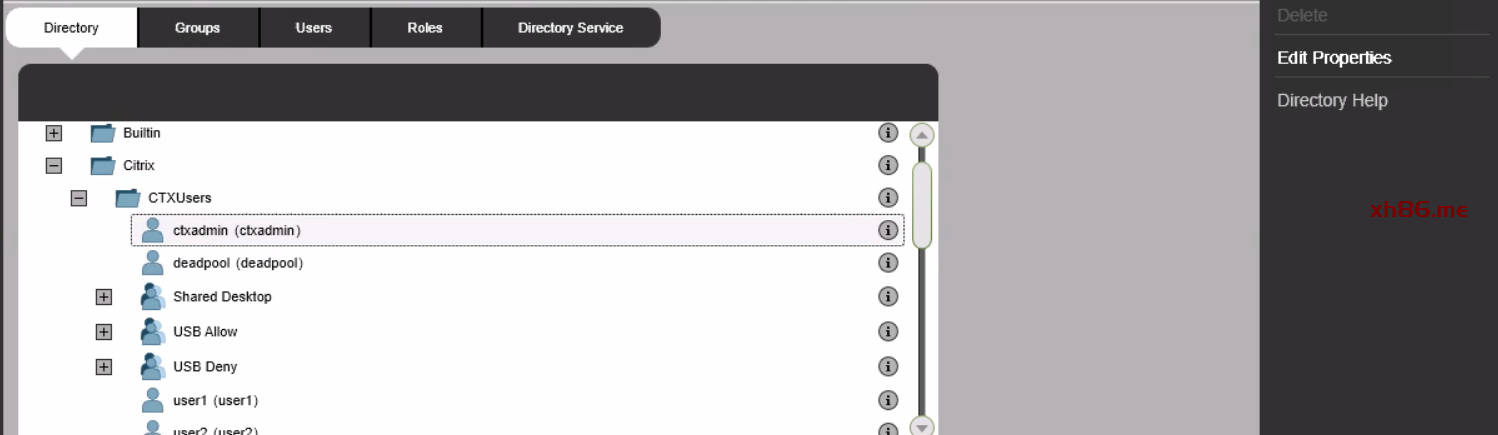

点击Users-Directory,选择ctxadmin用户，点击Edit Properties
 |
|

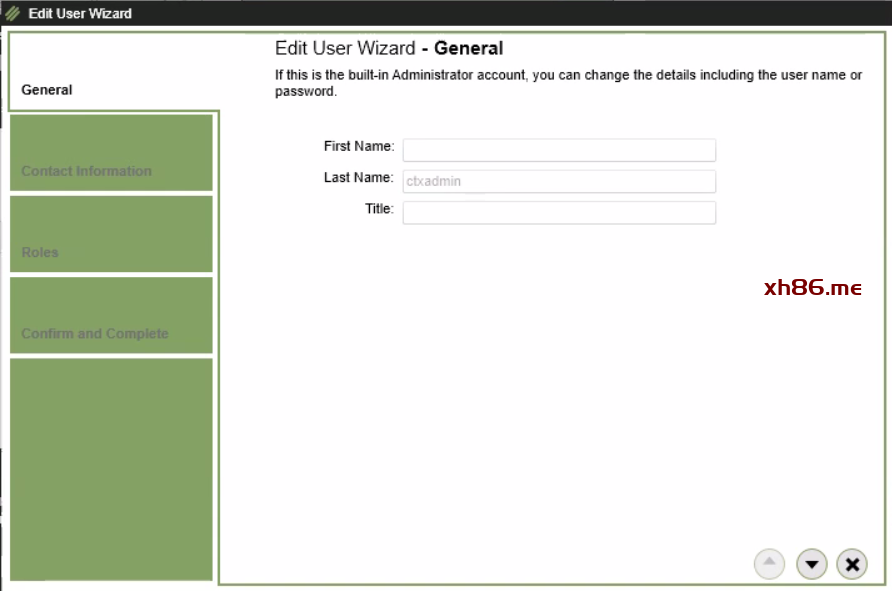

弹出更改用户属性向导，点击下一步
 |
|

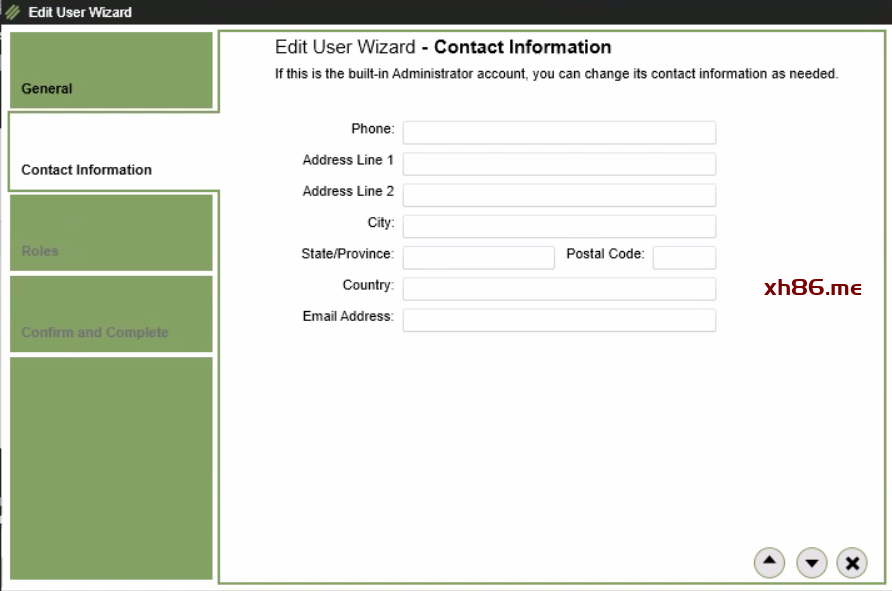

可以修改用户信息，此次PoC跳过，点击下一步
 |
|

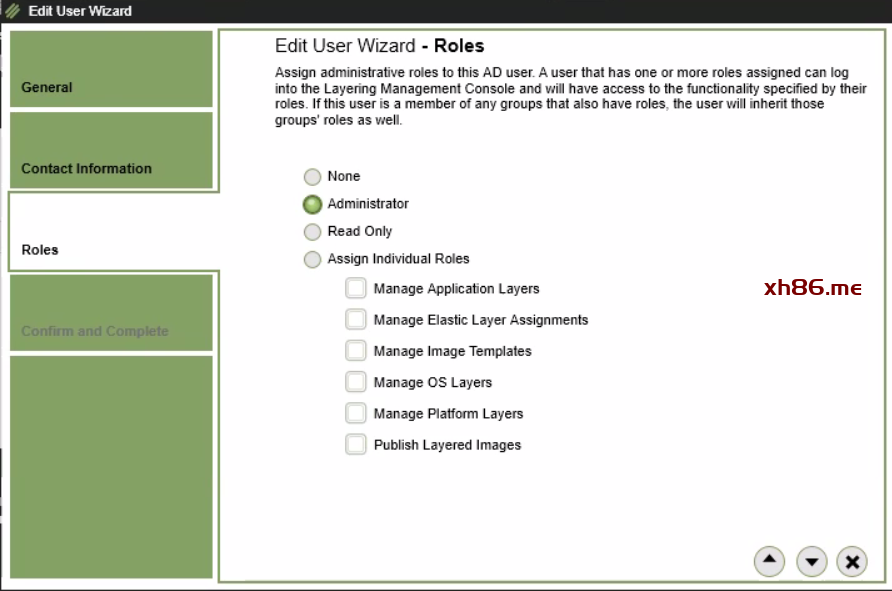

更改用户权限为Administrator,也可更改为指定权限管理员，点击下一步
 |
|

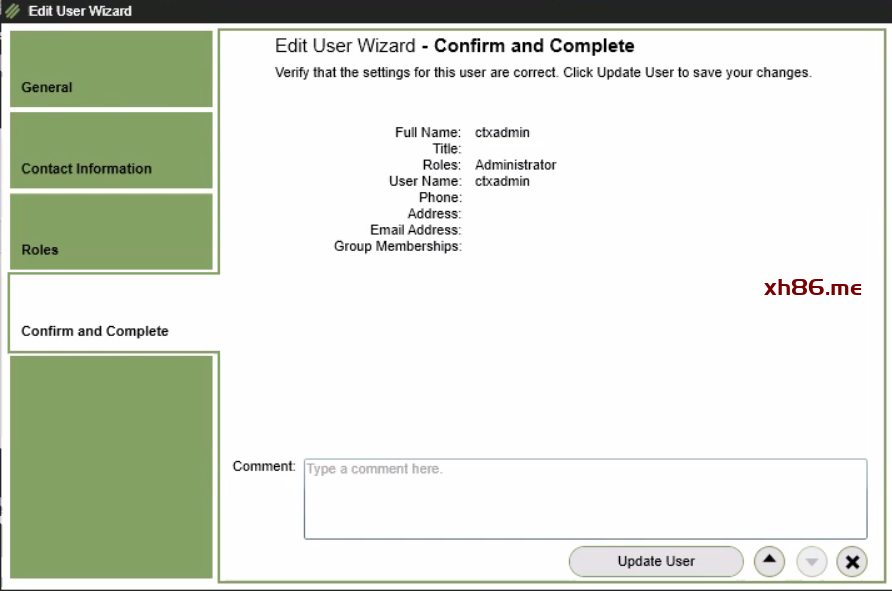

点击Update User
 |
|

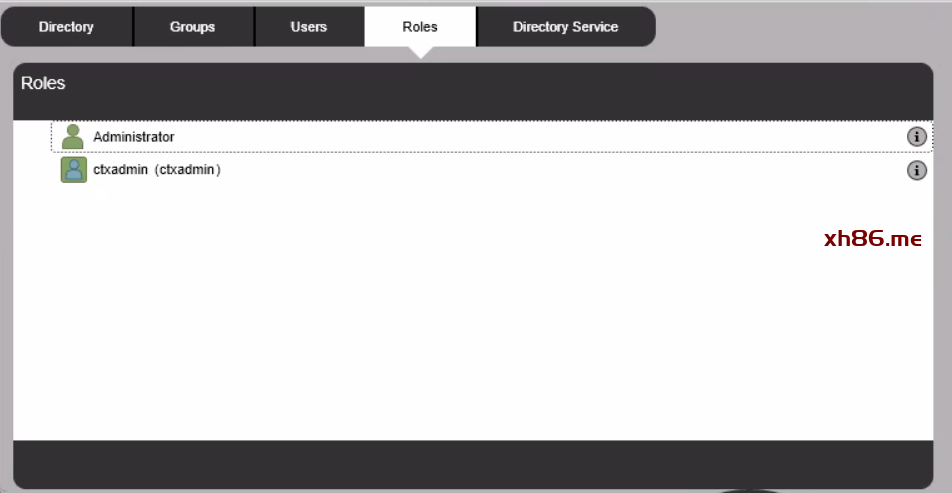

点击Users-Roles,发现ctxadmin已被设置为管理员
 |
|

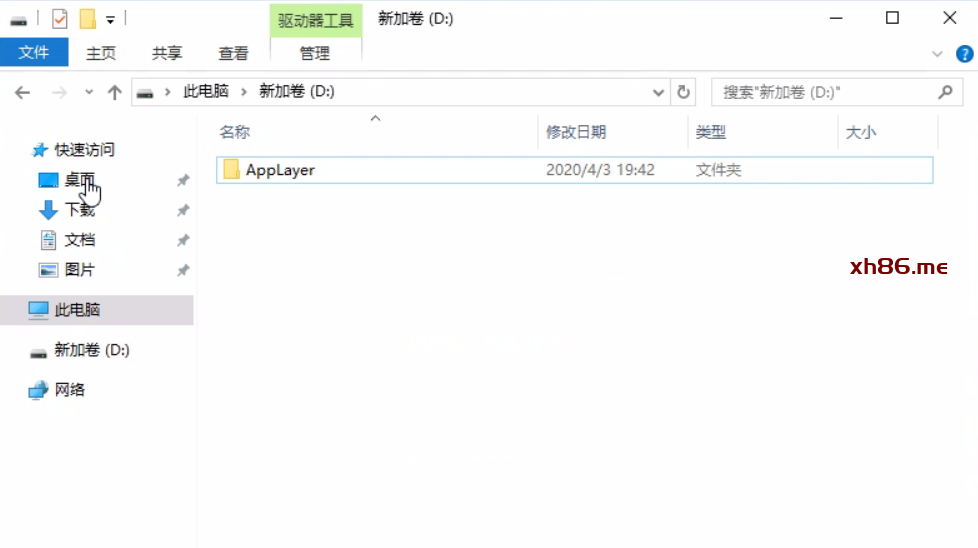

| 在文件服务器建立Applayer文件夹，并设置为共享文件夹
v  |
|

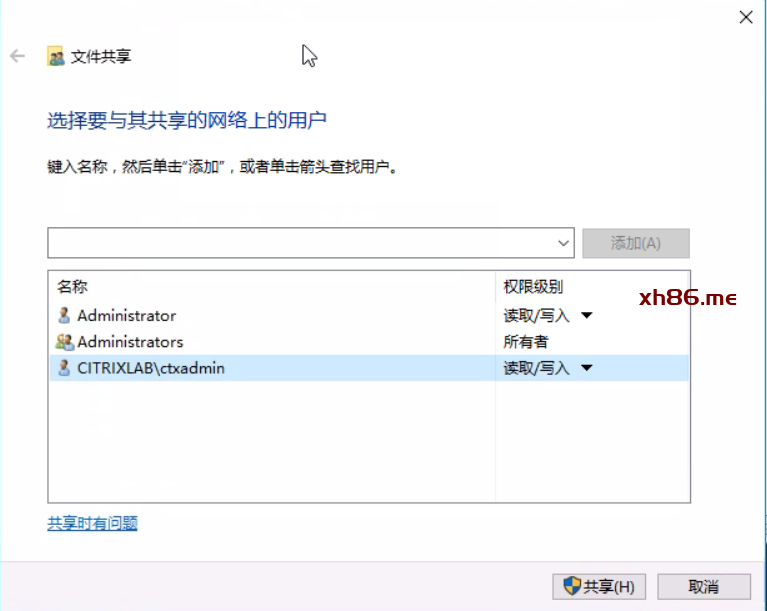

添加Everyone为可读\写权限
 |
|

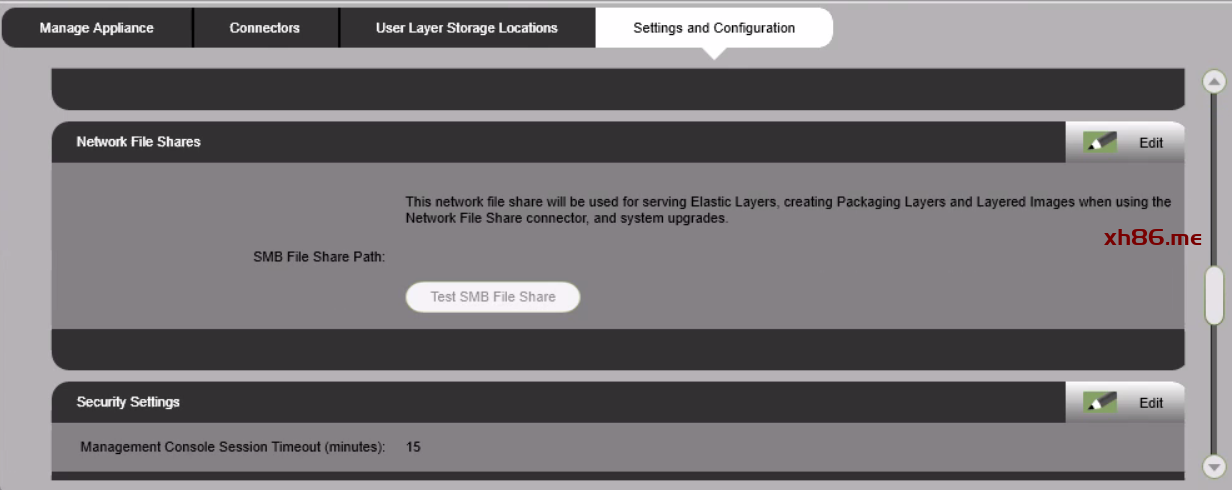

点击-System-Settings and Configuration,选择Network File Shares ,点击Edit
 |
|

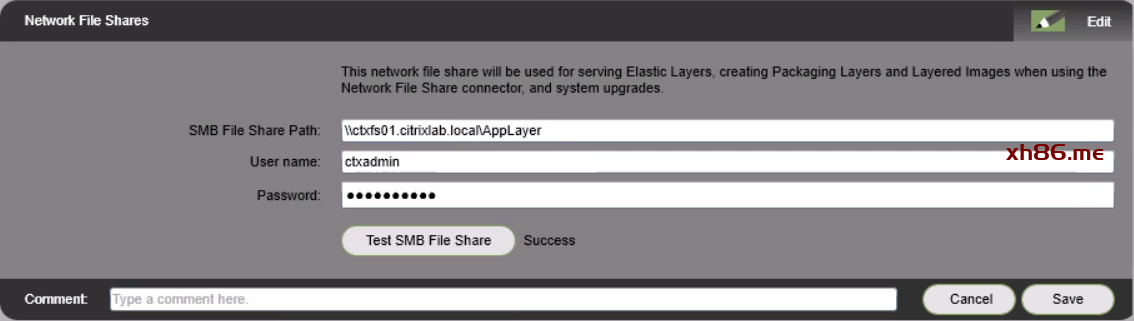

| 配置以下网络共享信息：

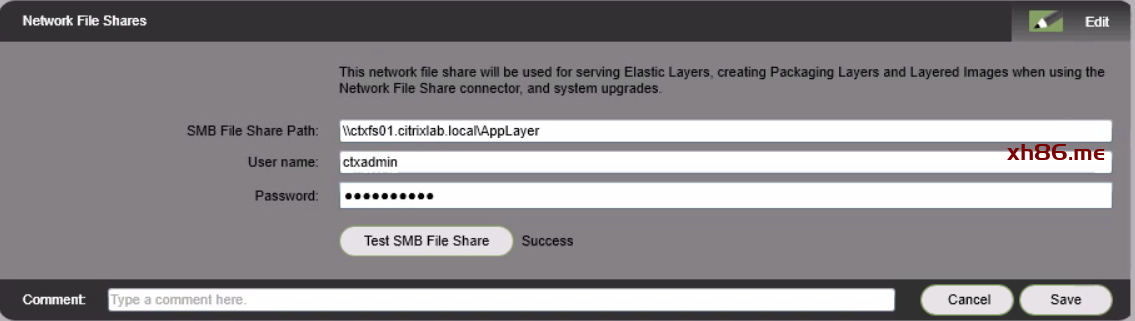

SMB Files Share Path: \\ctxfs01.citrixlab.local\AppLayer User Name:ctxadmin Password:Citrix@123 点击Test SMB File Share进行验证。  |
|
显示成功后点击Save
 |
准备“黄金镜像”
| 步骤 | 操作 |
|---|---|

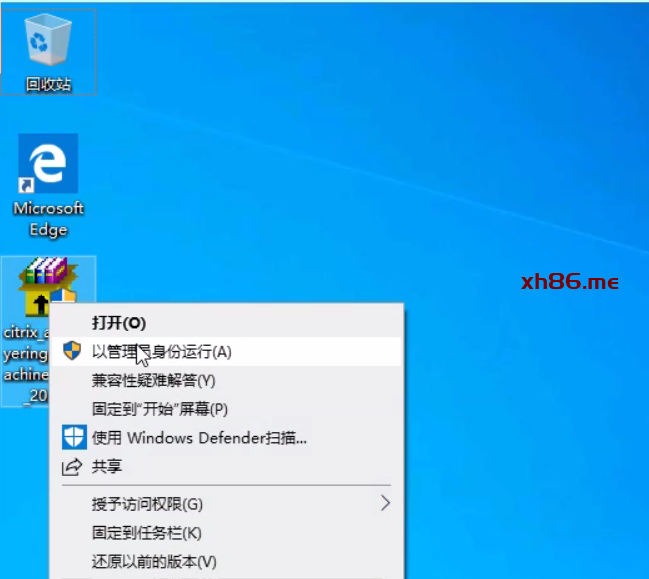

准备一台纯净的Windows10 64位操作系统，安装Xentools,并将citrix_app_layering_os_machine_tools_20.3.0.exe拷贝至桌面
 |
|

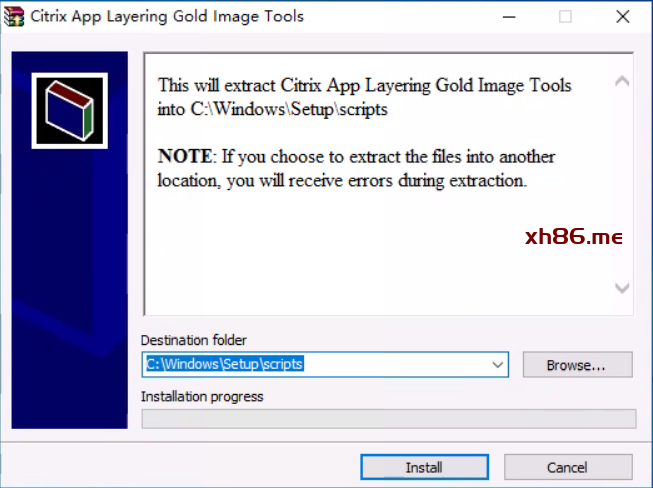

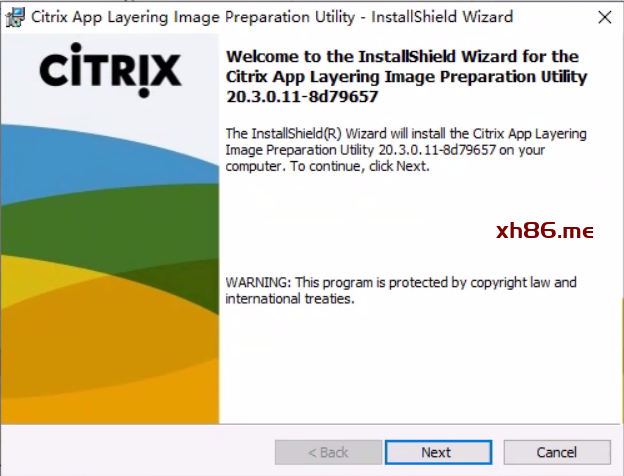

双击运行安装文件，点击Install，解压到C:\Windows\Setup\scripts
 |
|

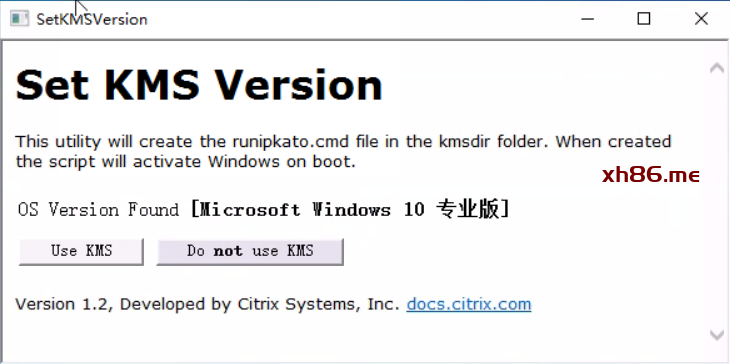

根据实际KMS激活场景选择Windows10激活方式
 |
|

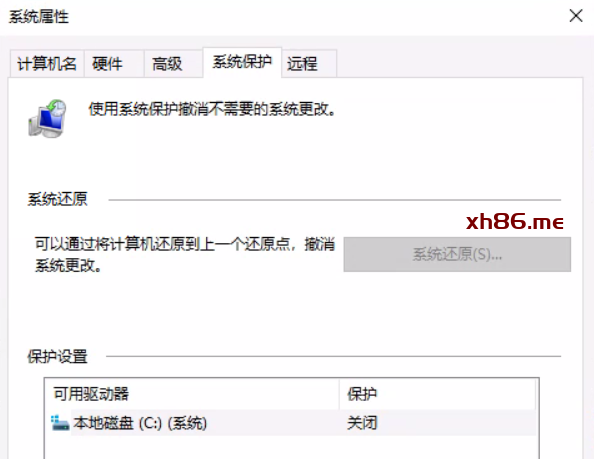

关闭系统保护
 |
|

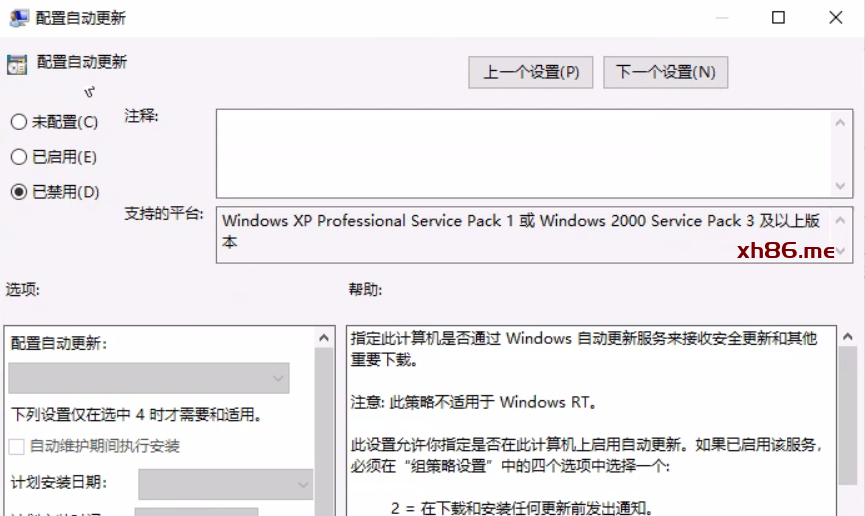

运行gpedit.msc,选择计算机配置-管理模板-Windows组件-Windows Update-配置自动更新，禁用自动更新。
 |
|
| 修改C:\Program Files\Unidesk\Uniservice\bootfile.txt避免在AppLayer层中出现NLS的引导错误，添加中文的NLS编码到bootfile.txt文件
C:/Windows/System32/C_10008.NLS 具体KB参考https://support.citrix.com/article/CTX238440 可以通过如下注册表键值查看当前系统的NLS编号 [HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Nls\CodePage] |
|
| 以管理员身份运行CMD，输入：

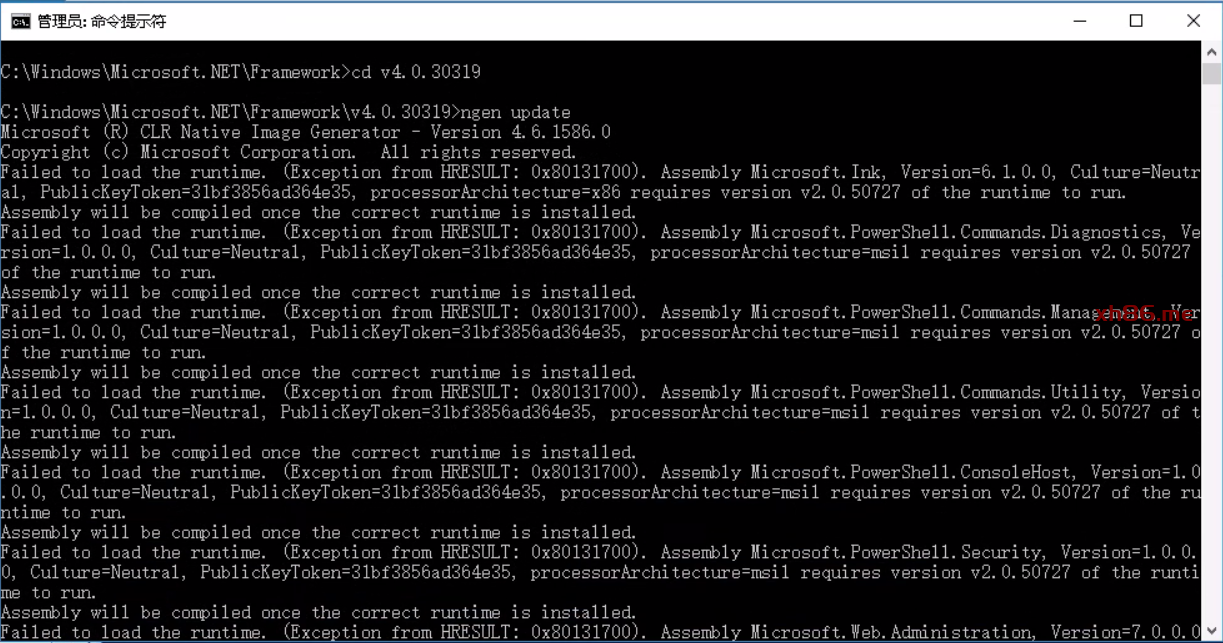

cd.. cd Mircosoft.Net\Framework\v4.0.30319 ngen update 注：可提高.Net程序打开速度  |
|

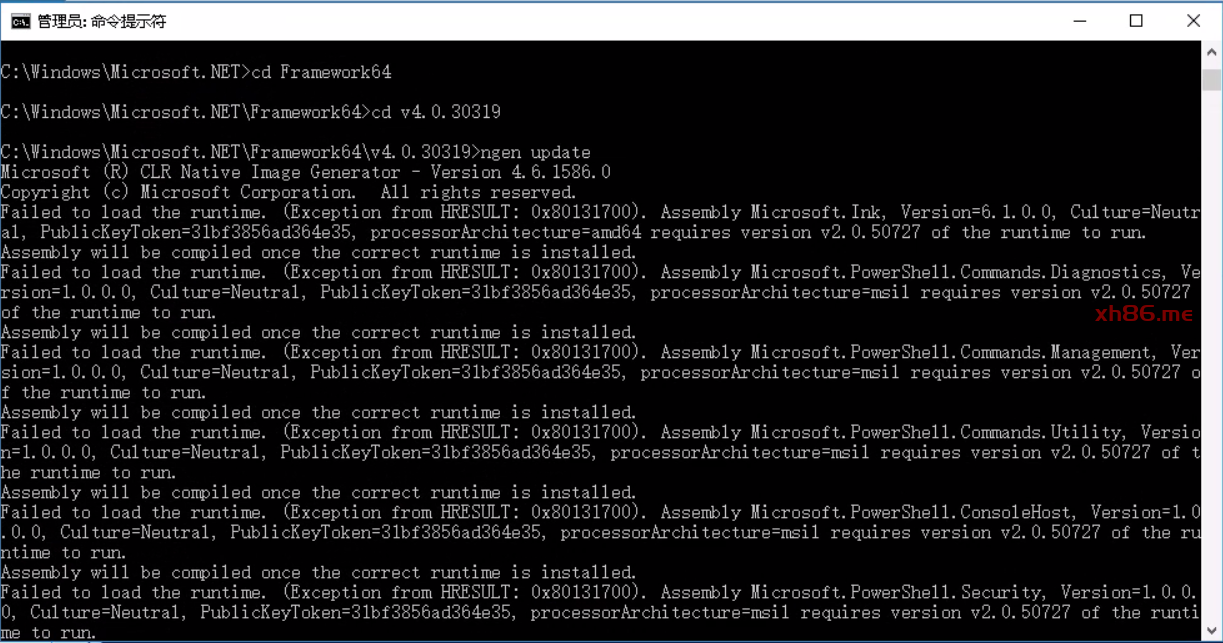

| 输入：
cd ..\.. cd Framework64\v4.0.30319  |
|

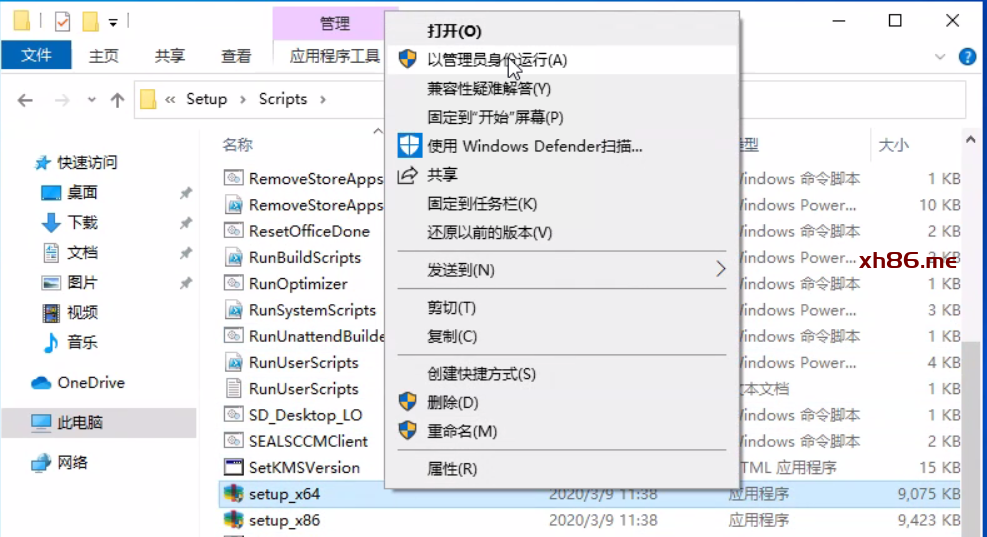

打开C:\Windows\Setup\scripts,运行setup_x64
 |
|

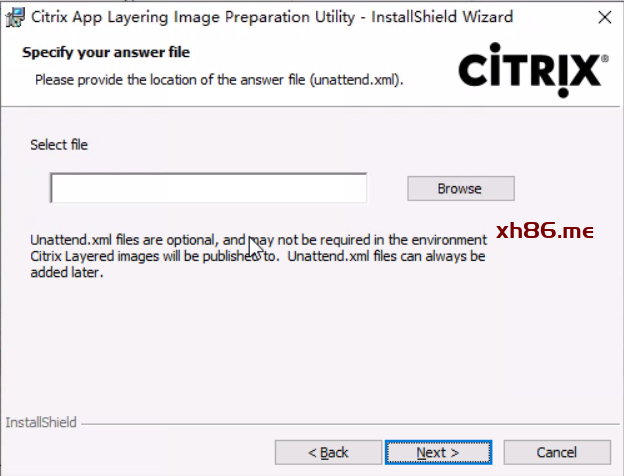

点击Next
 |
|
点击Next
 |
|

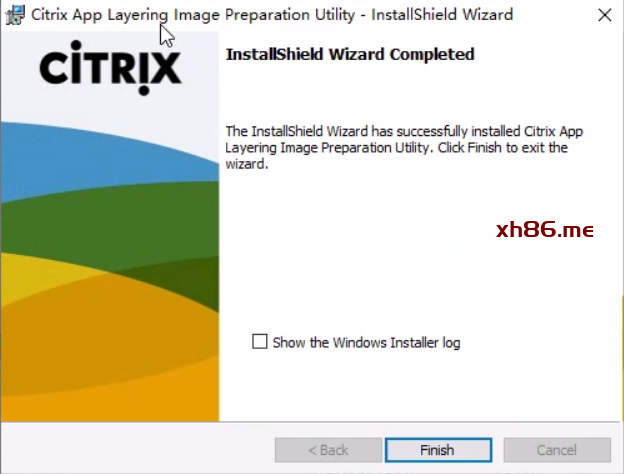

点击Finsh并关闭该虚拟机。
 |
创建OSLayers
| 步骤 | 操作 |
|---|---|

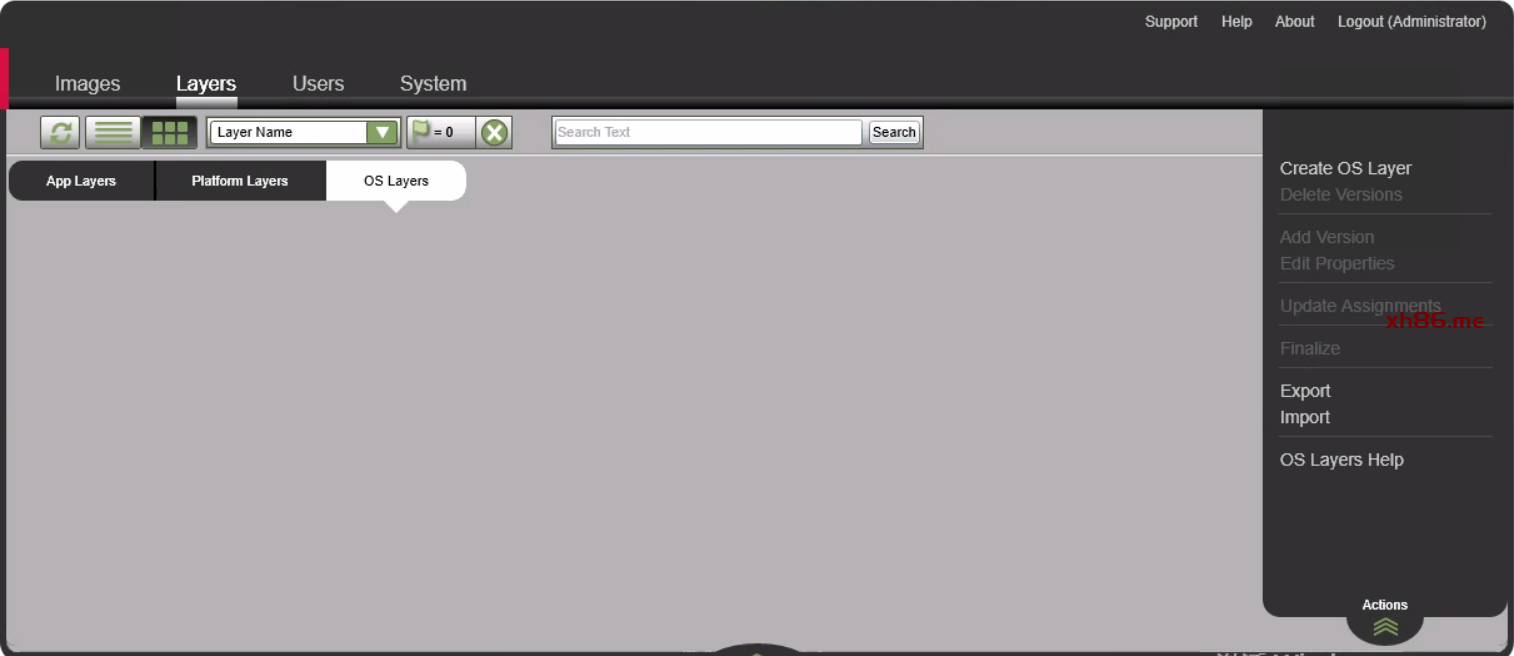

打开ELM控制台，点击Creat OS Layer
 |
|
| 输入：

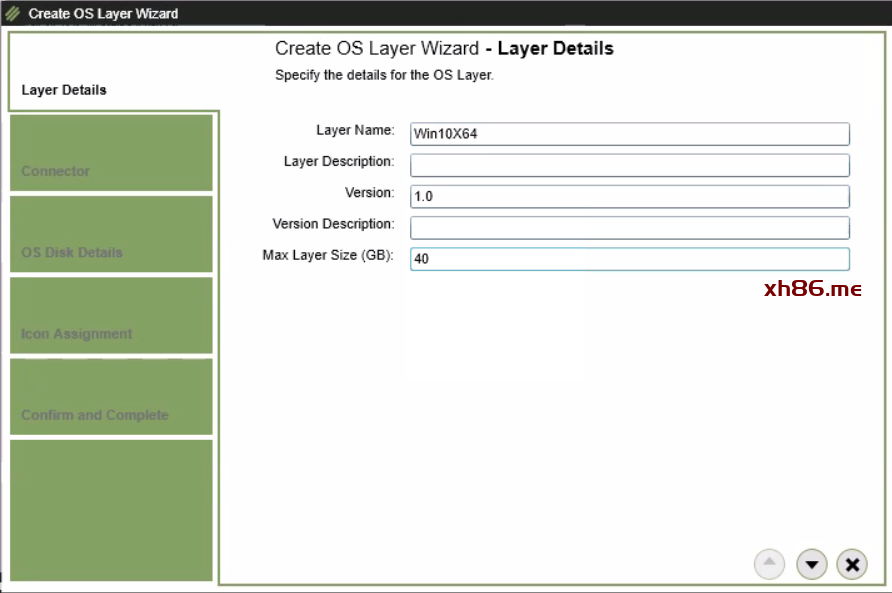

Layer Name:Win10x64 Version: 1.0 Max Layer Size:40（根据实际虚拟机C分区大小规划，） 点击下一步  |
|

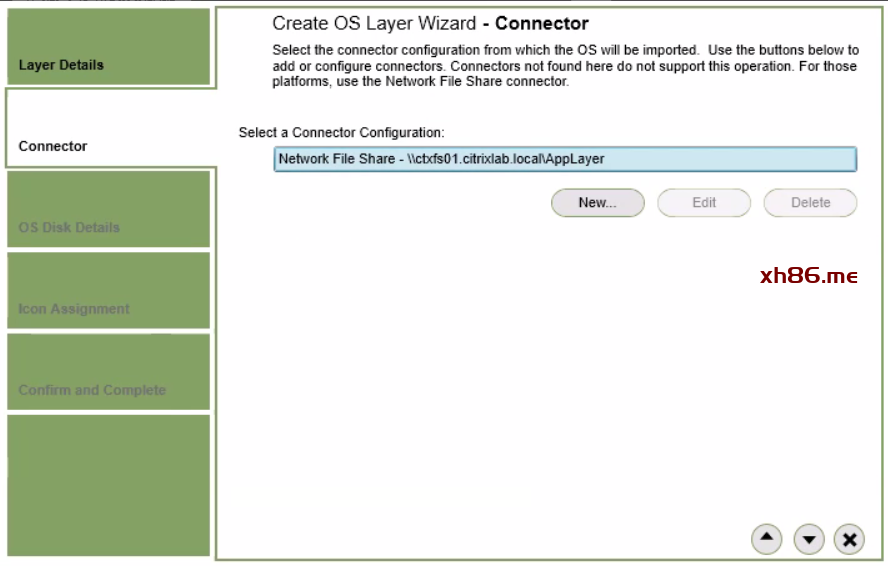

点击New，创建一个Connector
 |
|

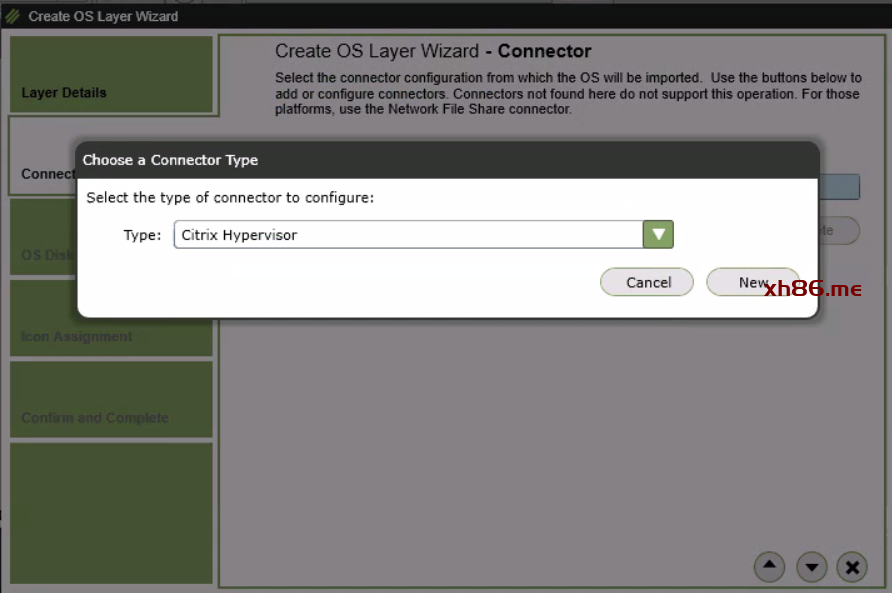

选择Citrix Hpervisor，点击New
 |
|

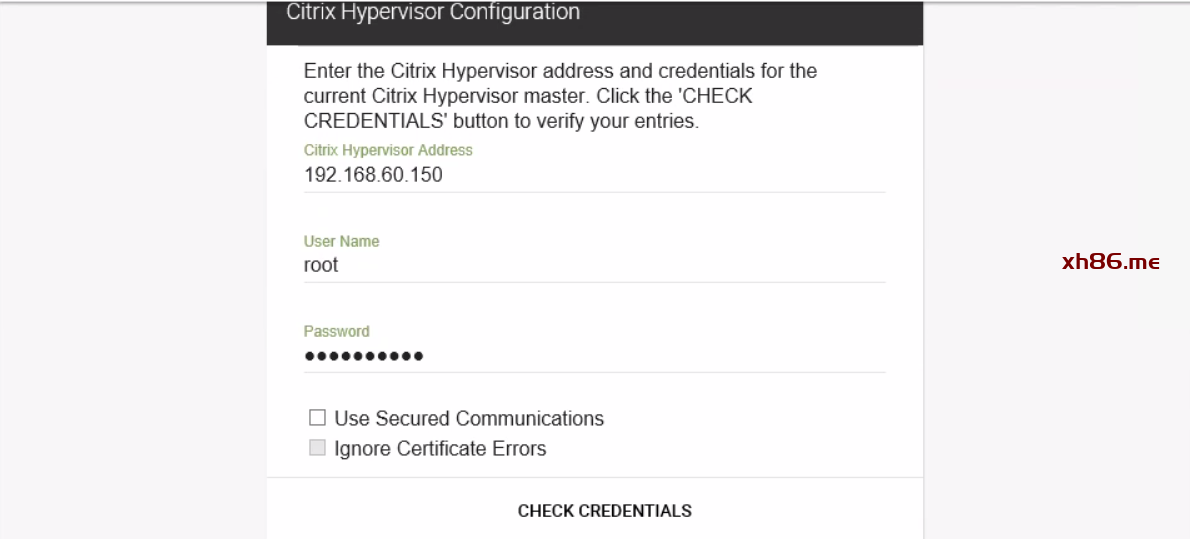

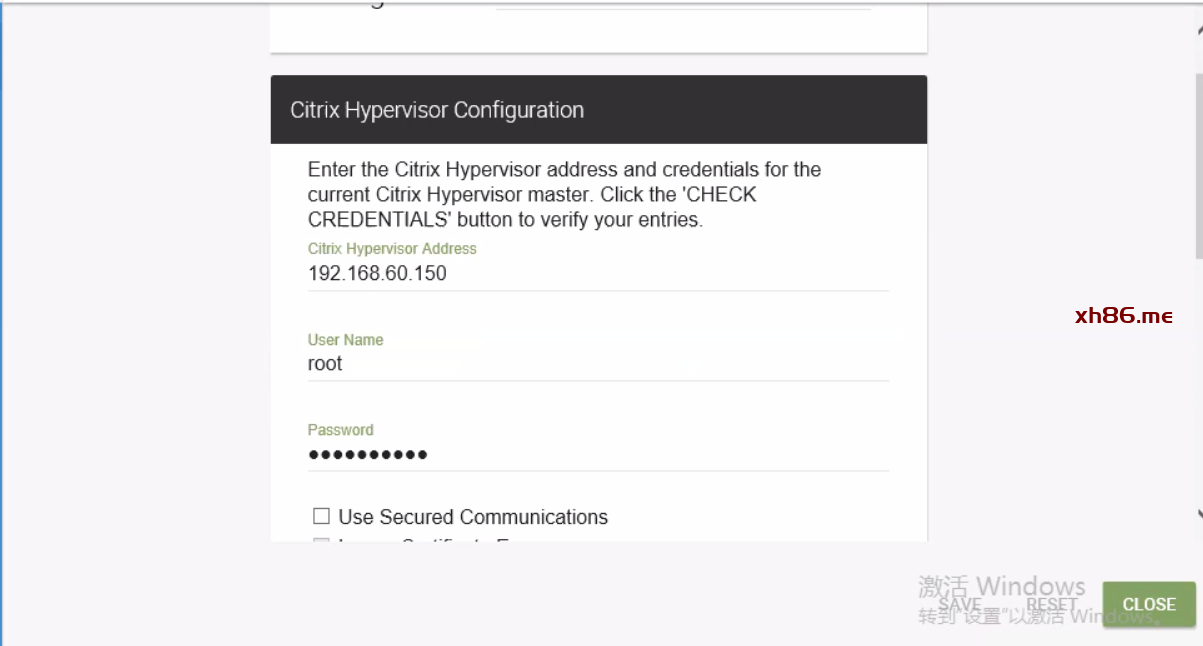

| 在新弹出的网页中输入：
Cofig Name: XS XenServer Address: 192.168.60.150 (Pool Master) User Name: root Password:Citrix@123 取消勾选Use Secured Communications 点击CHECK CREDENTIALS，验证配置  |
|

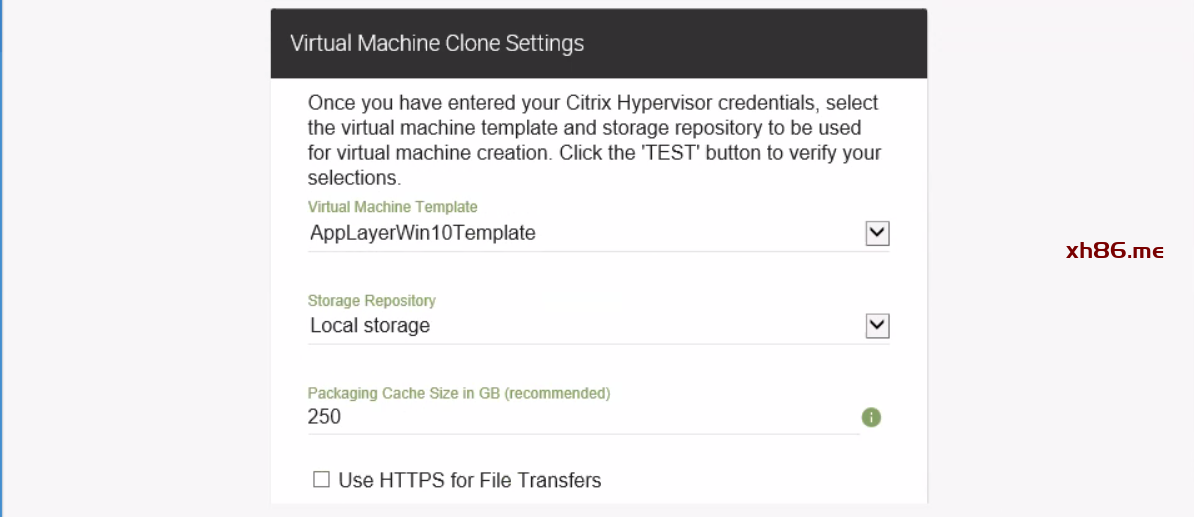

| 选择：
Virtual Machine Template:AppLayerWin10Template (不含磁盘的虚拟机模板) Storage Repository: SMB virtual storage(在Pool下，必需配置共享存储，可以是SMB存储) Layer Disk Cache Size in GB:可选 取消勾选Use HTTPS for File Transfers,以增加提高输入效率 点击TEST验证配置 点击SAVE并Close  |
|
保存配置之后管理配置窗口
 |
|

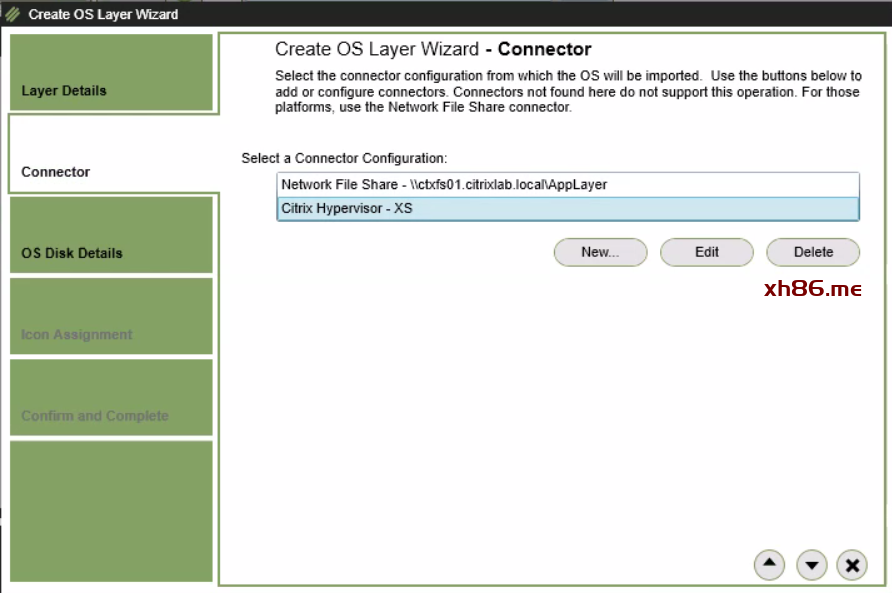

返回向导界面，选择之前创建的XenServer Connector，点击下一步
 |
|

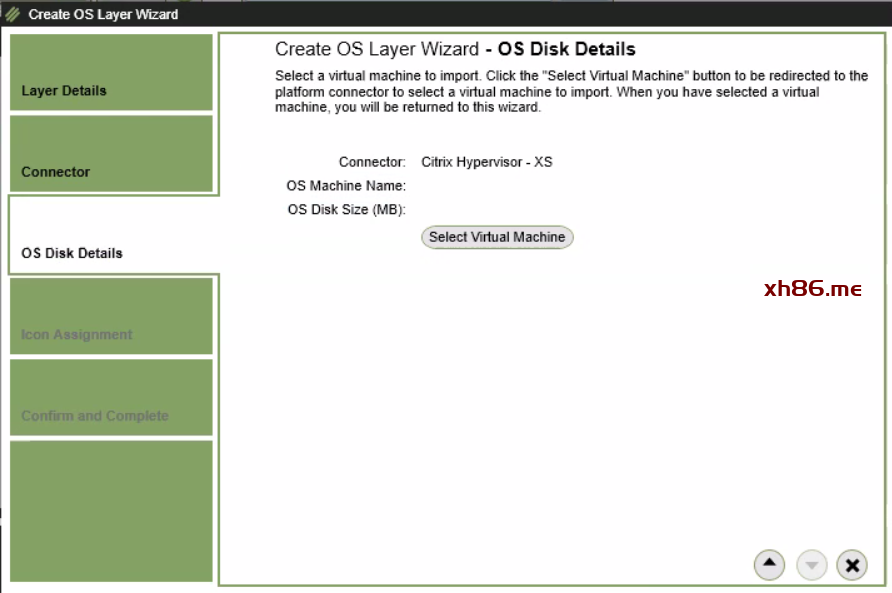

点击Select Virtual Machine,选择要上传的虚拟机镜像
 |
|

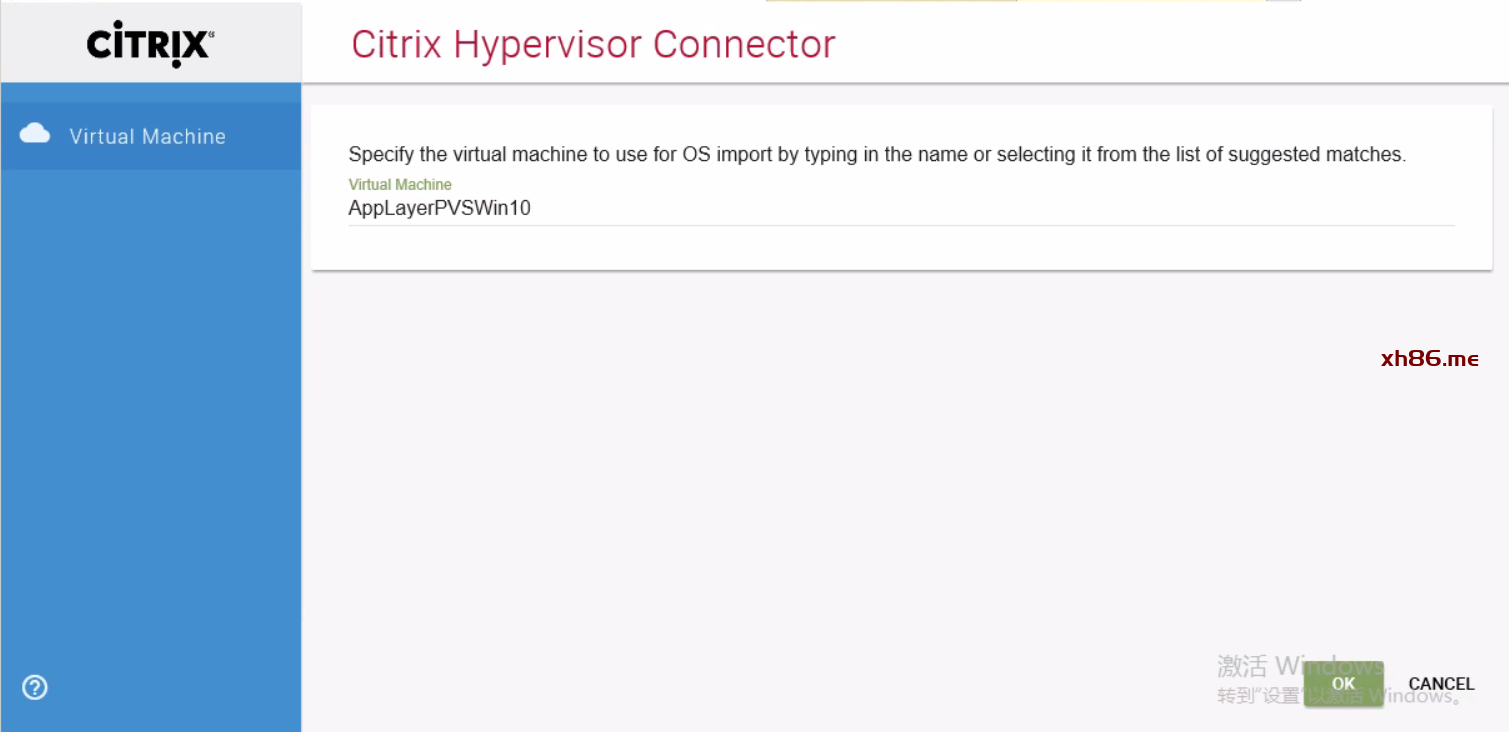

在弹出的Connector界面选择AppLayerPVSWin10,之前创建的虚拟机
 |
|

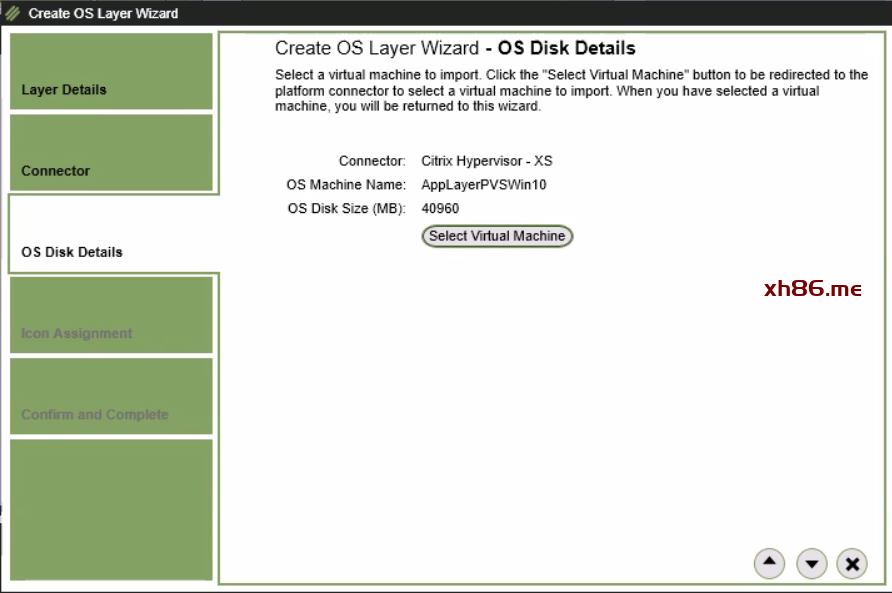

返回向导，点击下一步
 |
|

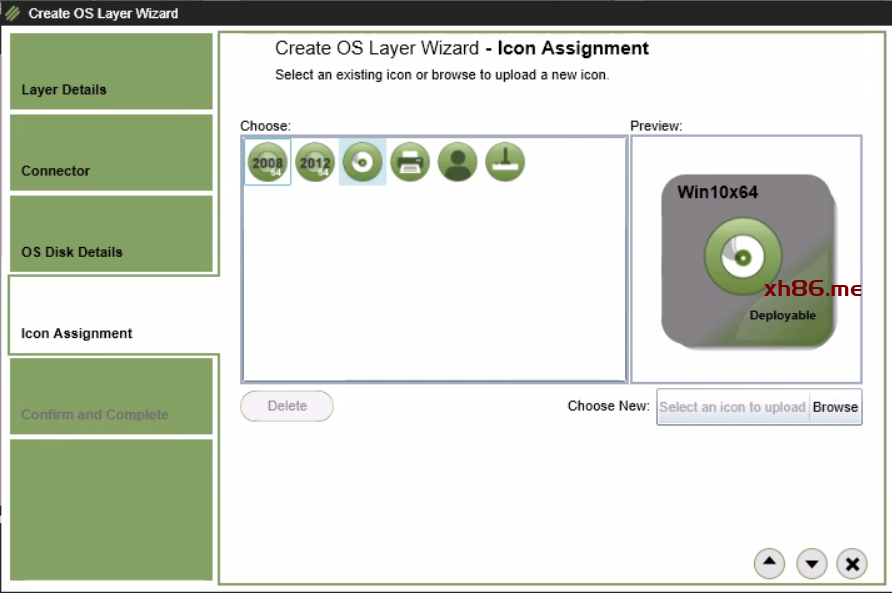

选择一个图标，可浏览本地图标文件。点击下一步
 |
|

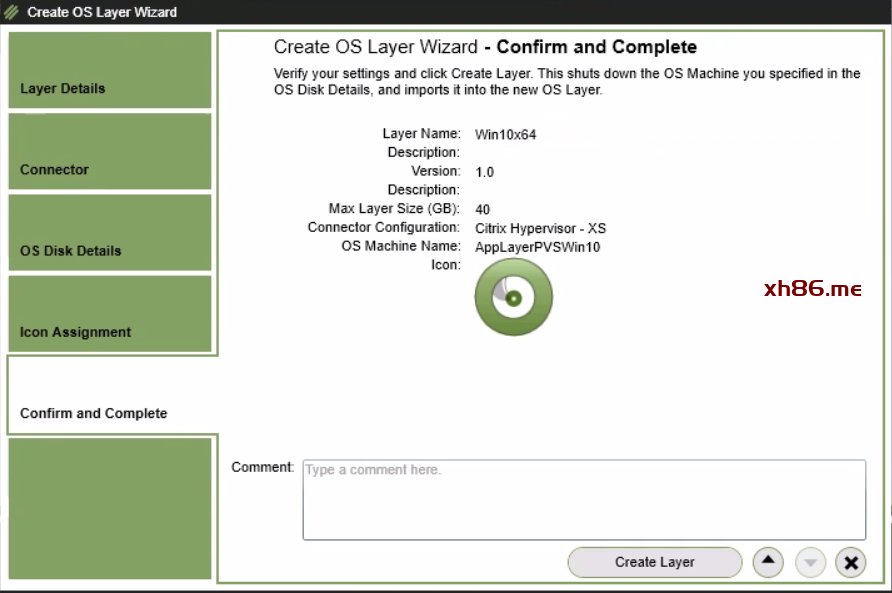

点击Create Layer
 |
|

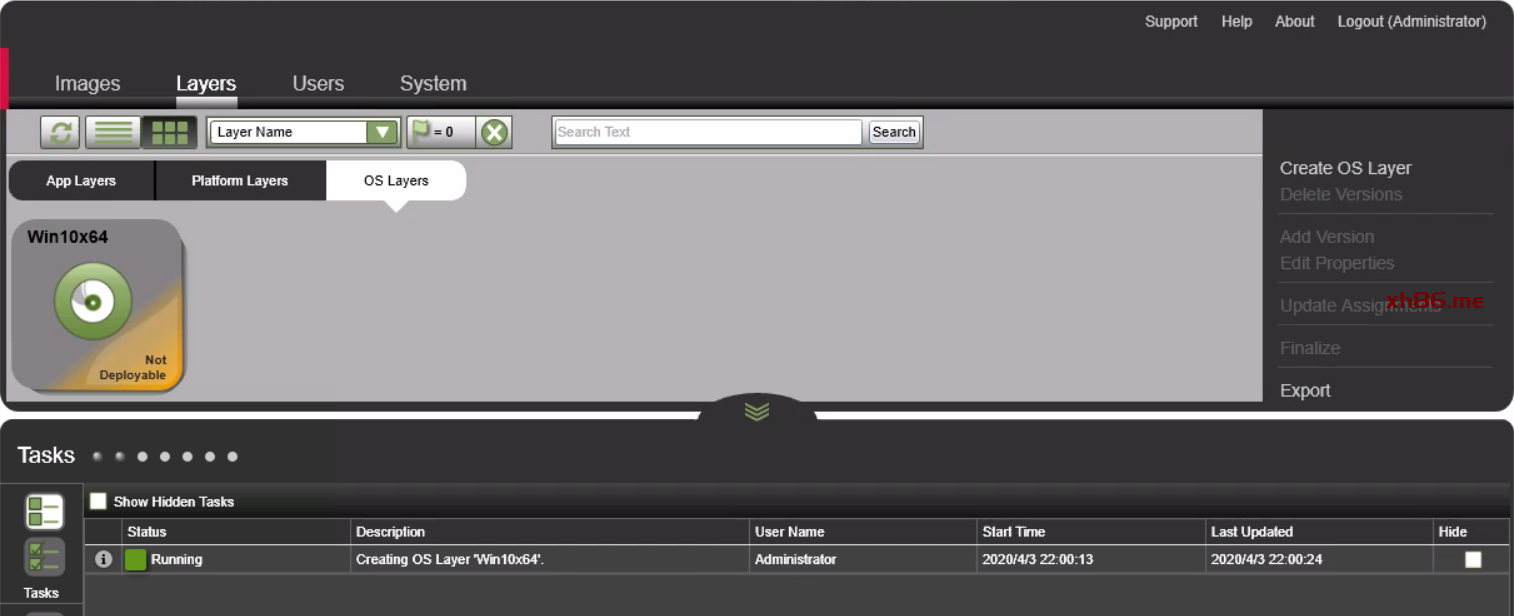

可点击下方任务，查看详细进进度
 |
|

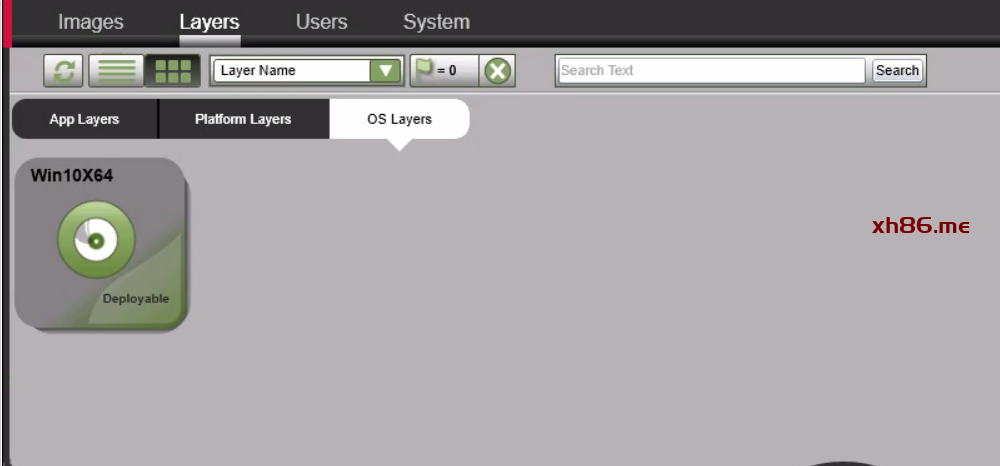

当OS Layer显示为Deployable时，表示已完成
 |
创建Platform Layers
| 步骤 | 操作 |
|---|---|

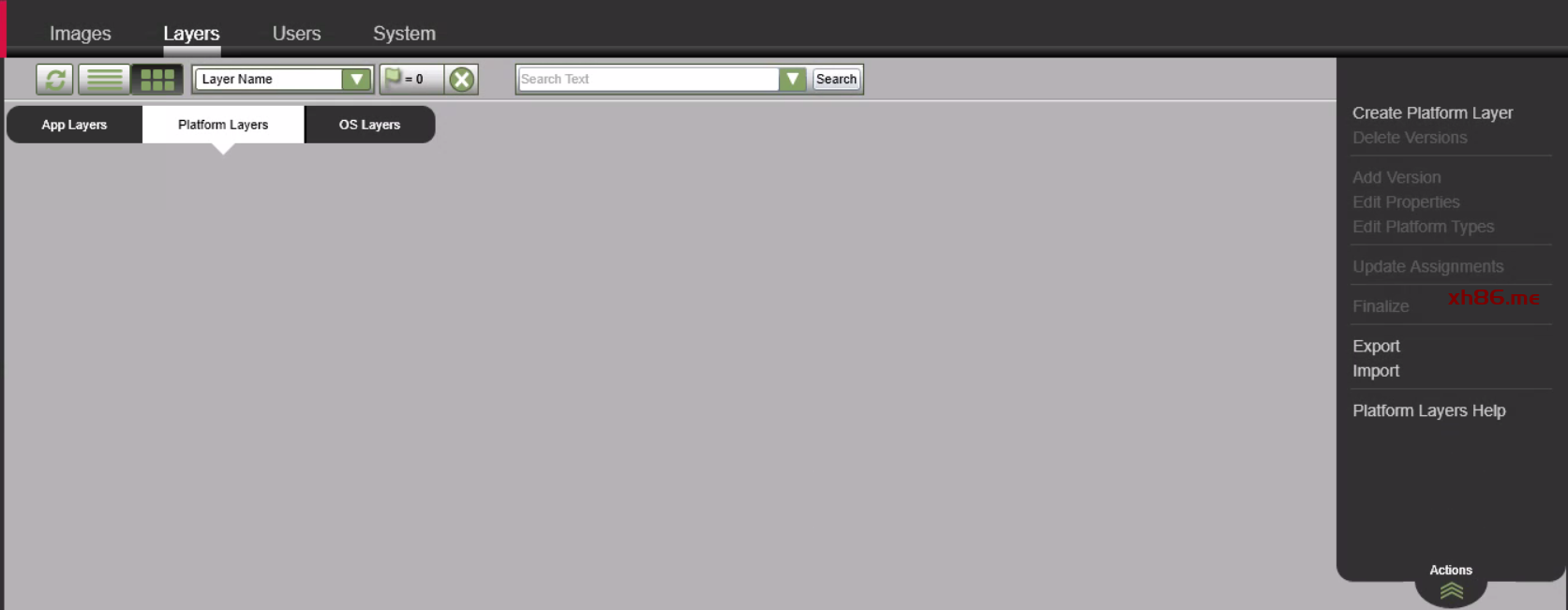

打开ELM，选择Layers-Platform Layers,点击Create Platform Layer
 |
|

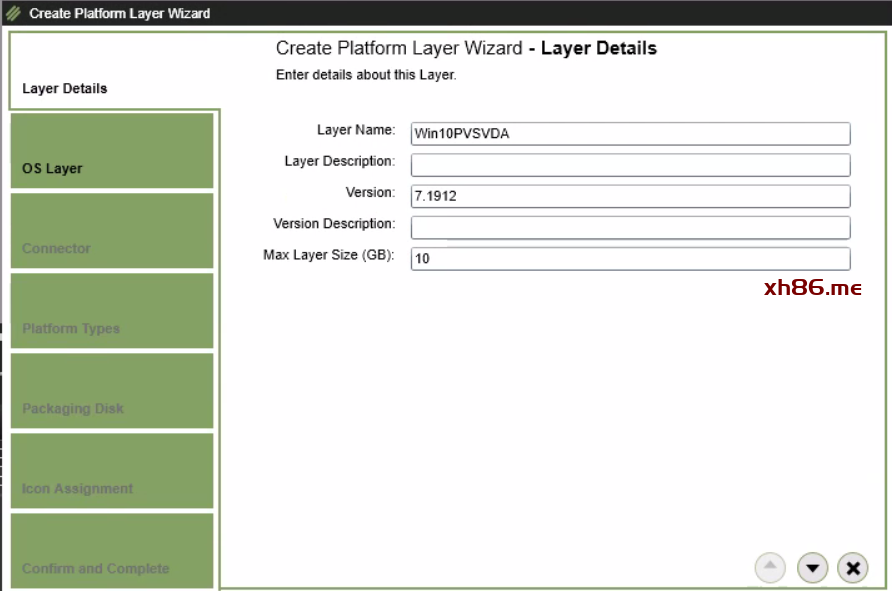

| 输入：
Layer Name:Win10PVSVDA Version:7.1912 Max Layer Size:10 点击下一步  |
|

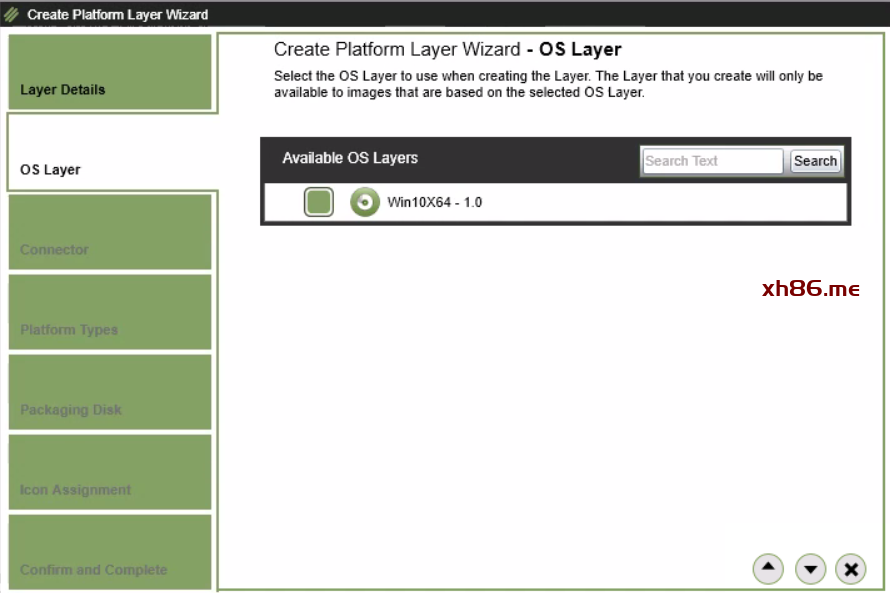

选择OS Layer Win10x64-1.0,点击下一步
 |
|

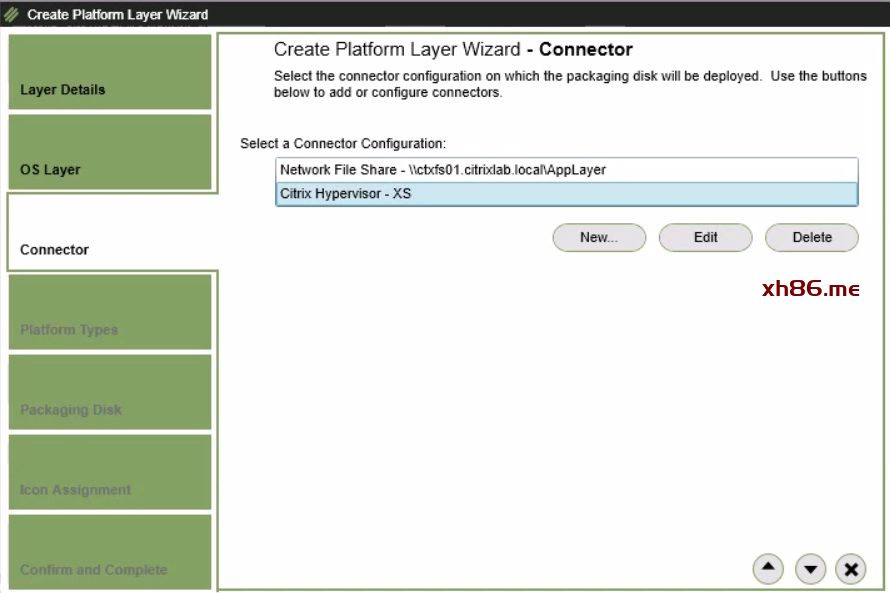

选择XenServer Connector，点击下一步
 |
|
| 选择This platform layer will be used for publishing Layered Images

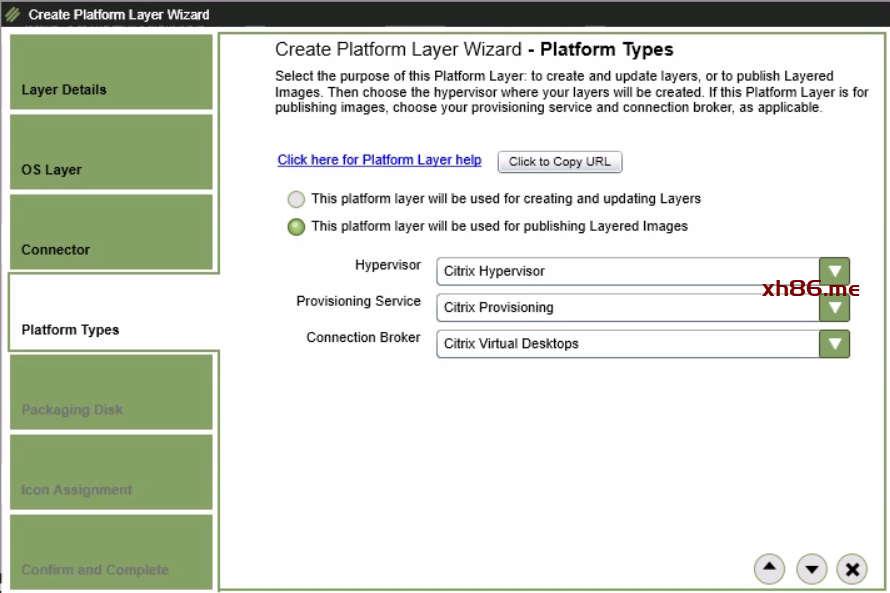

Hypervisor: Citrix Hypervisor Provisioning Service: Citrix Provisioning Connection Broker: Citrix Virtual Desktops 点击下一步  |
|

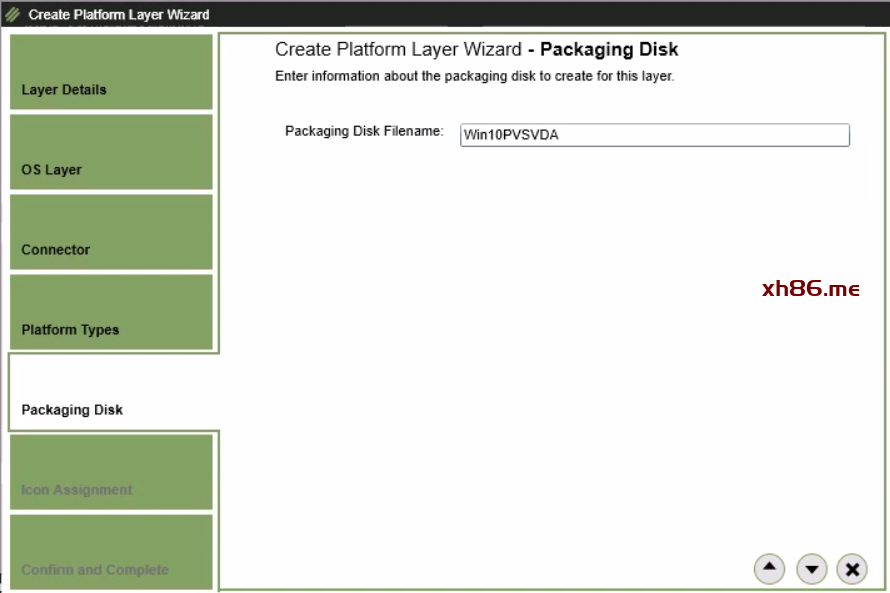

点击下一步
 |
|

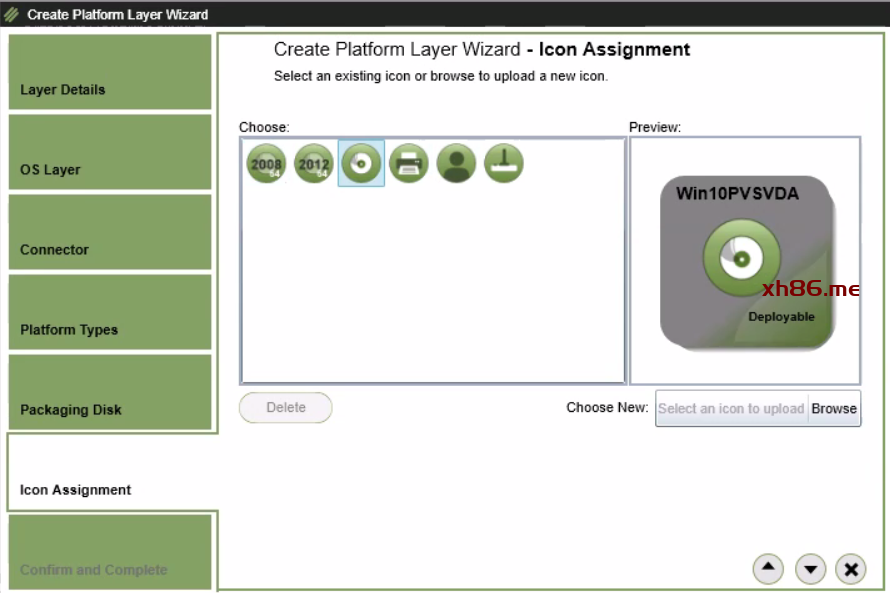

选择图标，点击下一步
 |
|

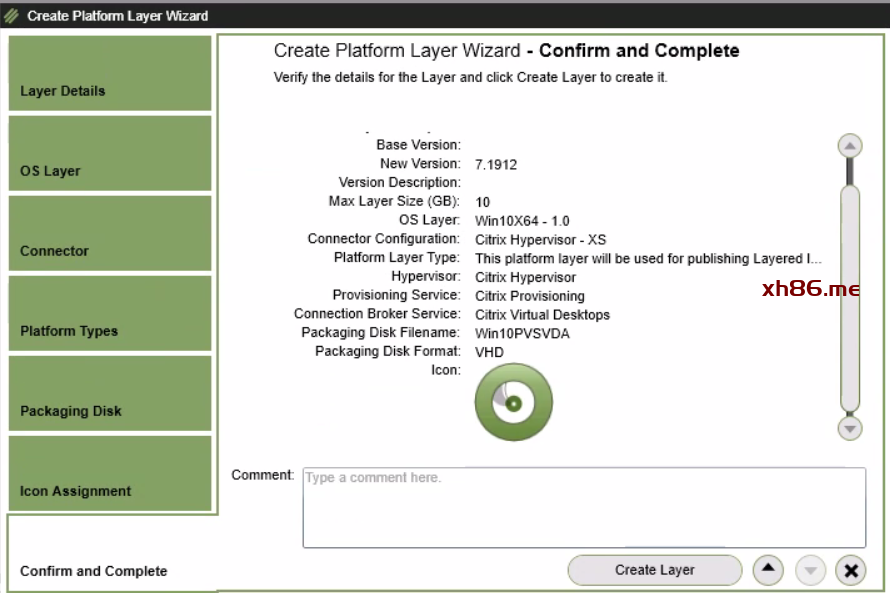

点击Create Layer
 |
|

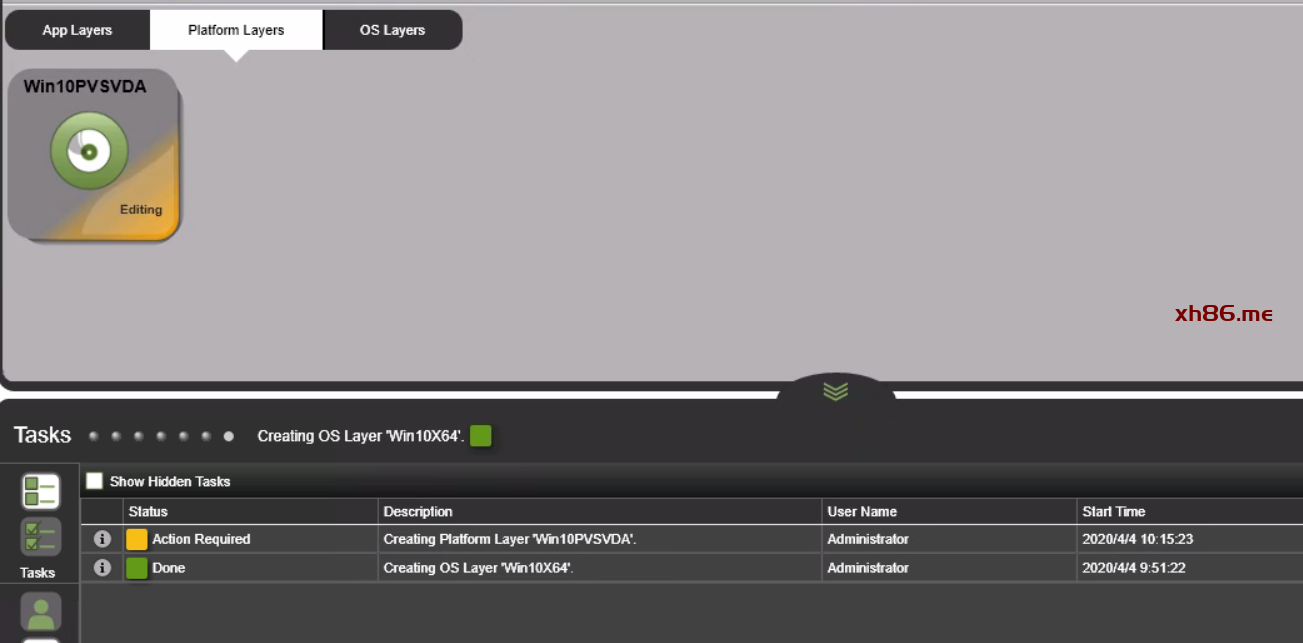

当状态显示为Action Required时，打开XenCenter控制台
 |
|
选择自动创建的虚拟机
 |
|

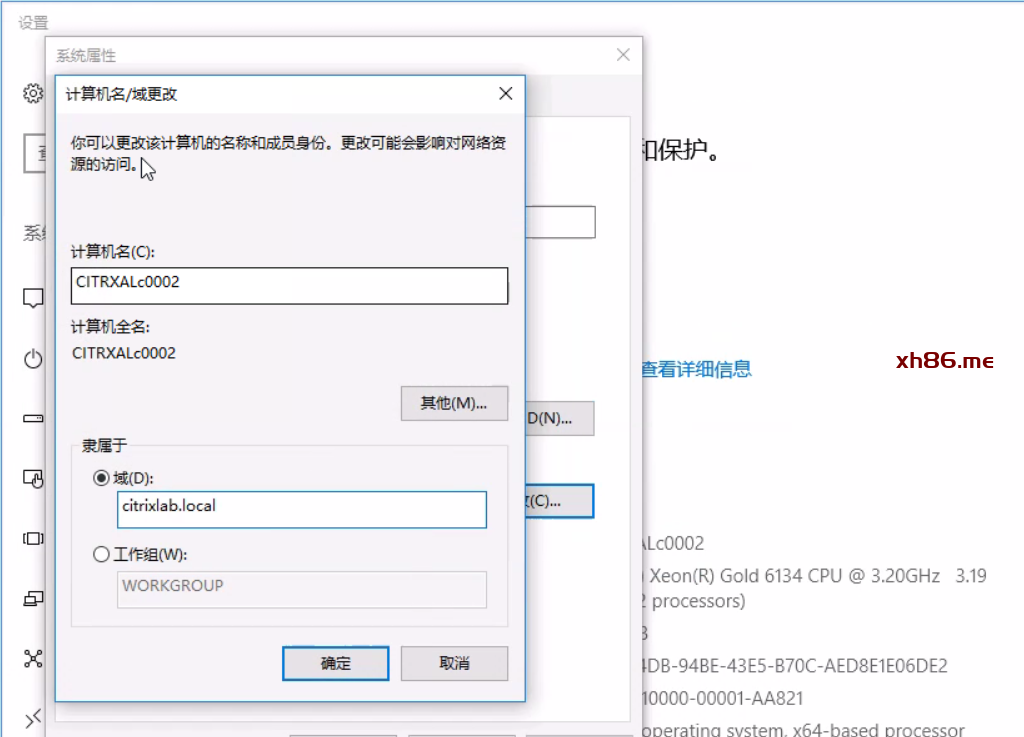

登陆虚拟后，加入计算机域citrixlab.local
 |
|

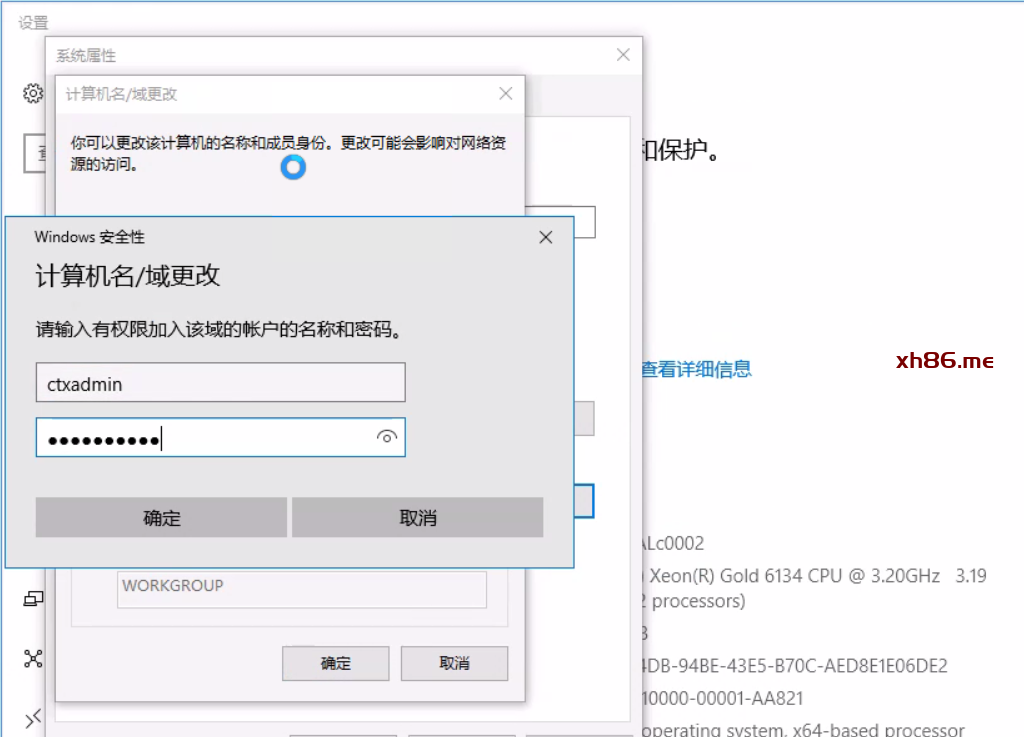

输入用户凭据
 |
|
点击确定
 |
|

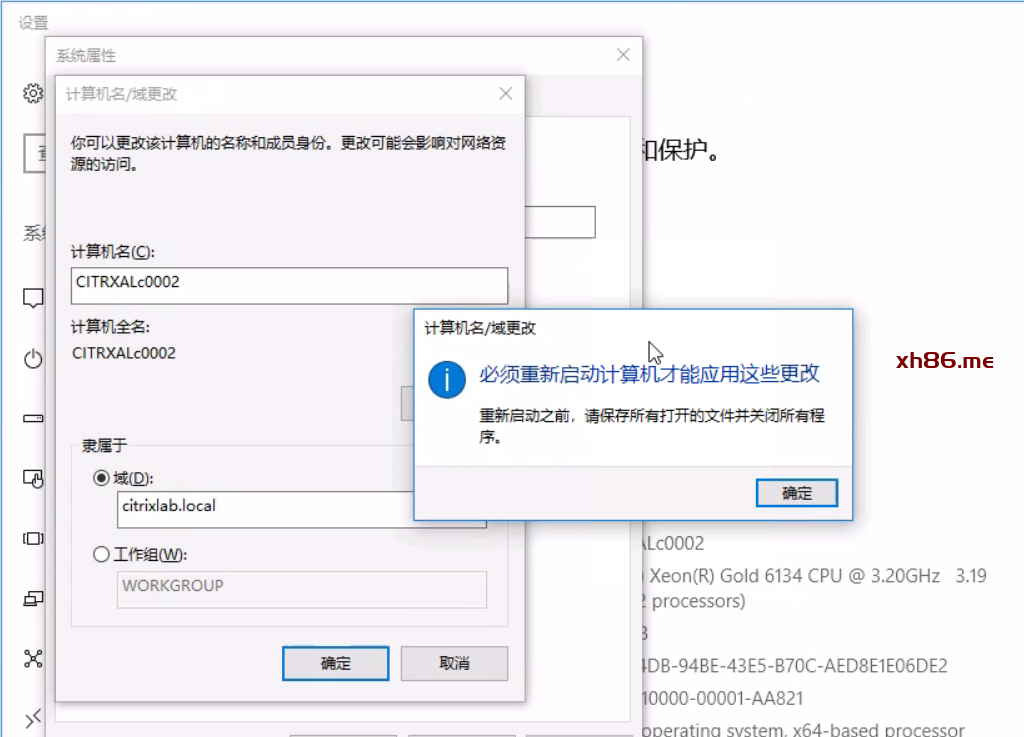

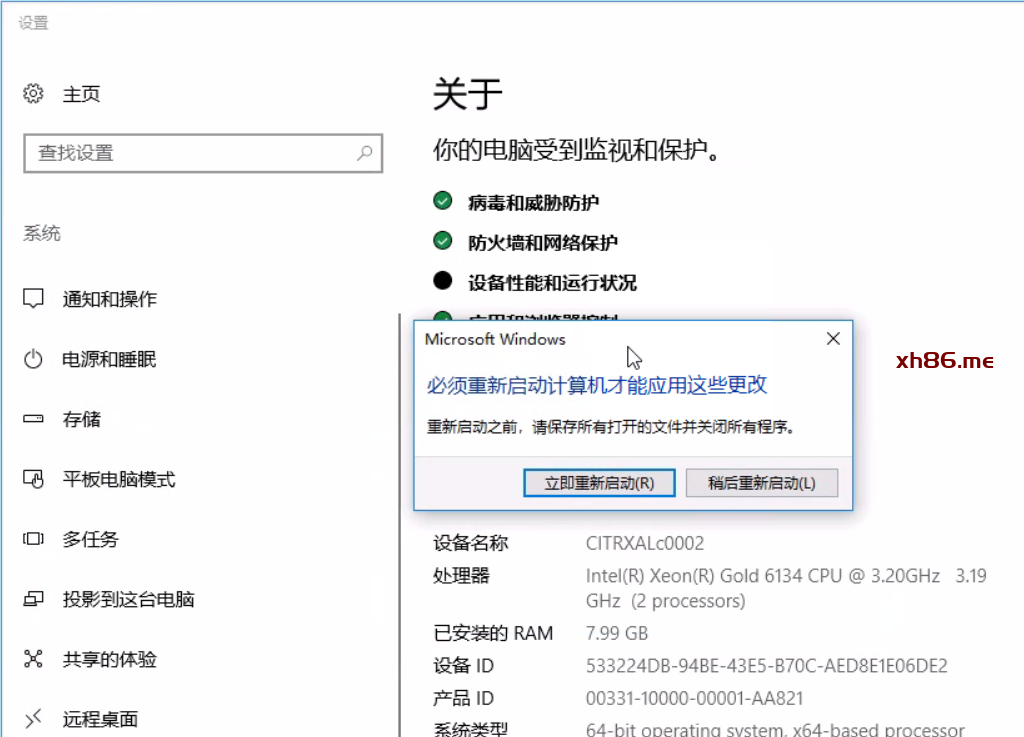

选择“立即重新启动”，重启虚拟机
 |
|

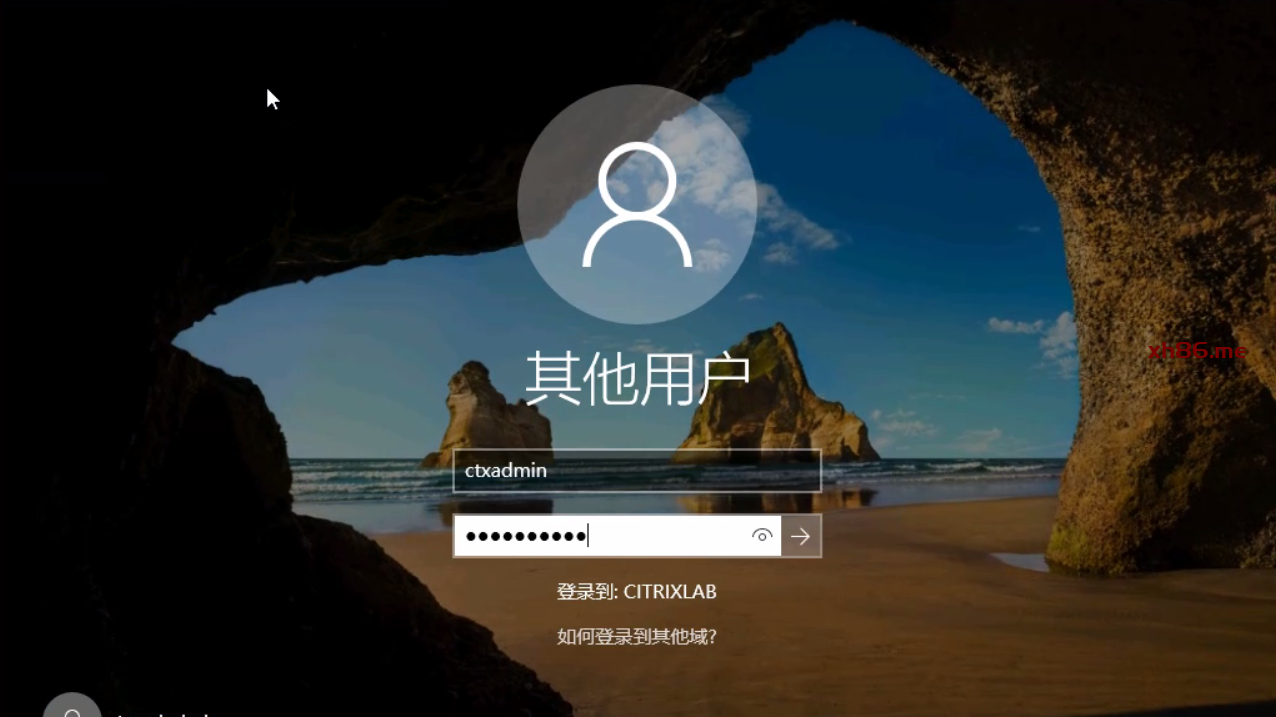

用域账号或本地管理员账号登陆
 |
|

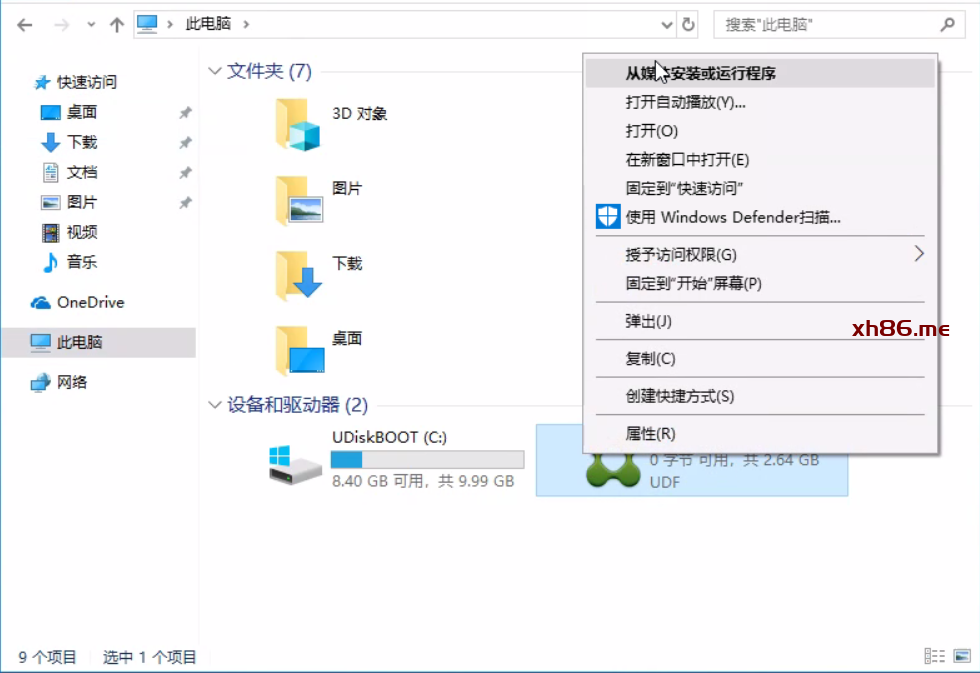

插入XenDesktop7.15 ISO，并选择运行
 |
|

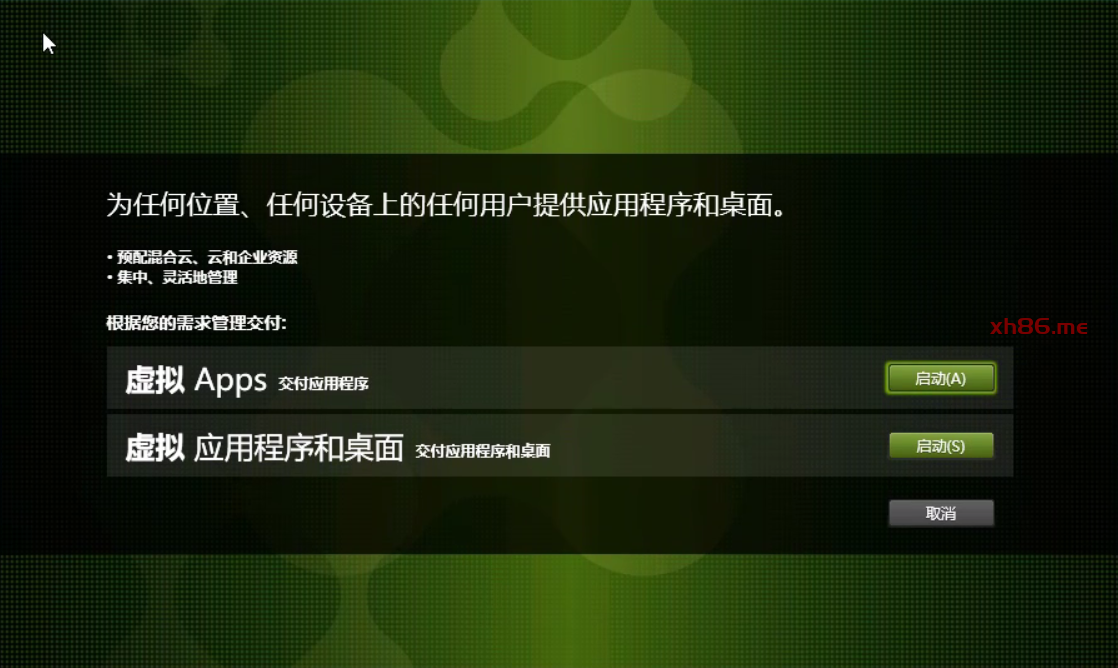

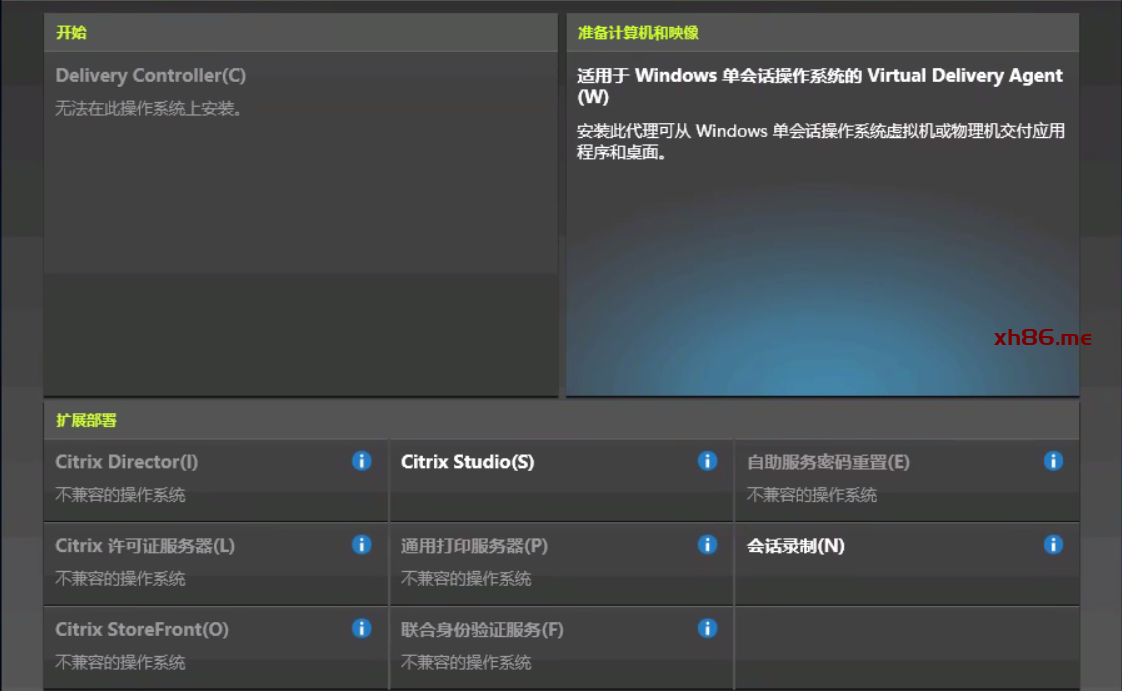

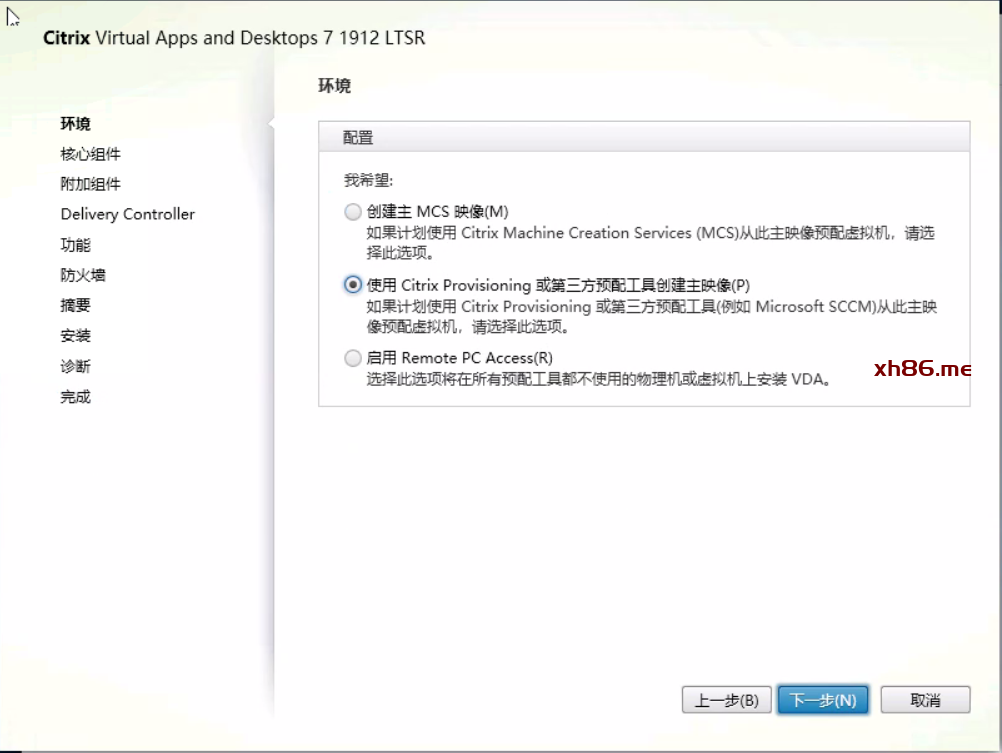

选择虚拟应用和桌面，点击启动
 |
|
点击安装VDA
 |
|
点击下一步根据实际置备类型选择配置镜像的模式
 |
|
点击下一步
 |
|

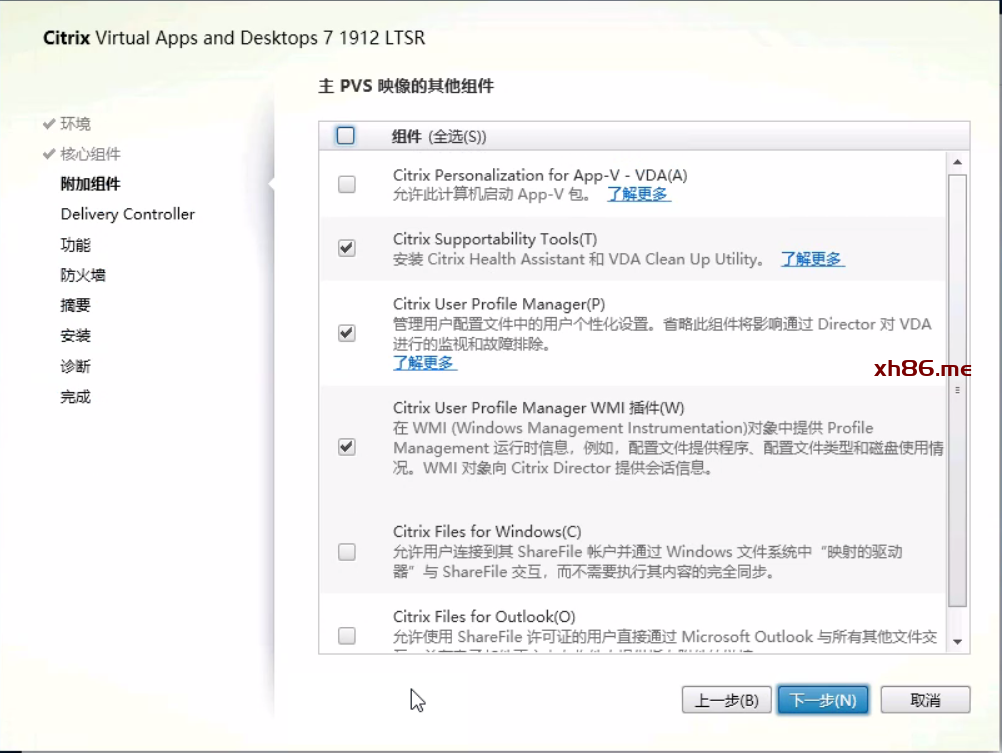

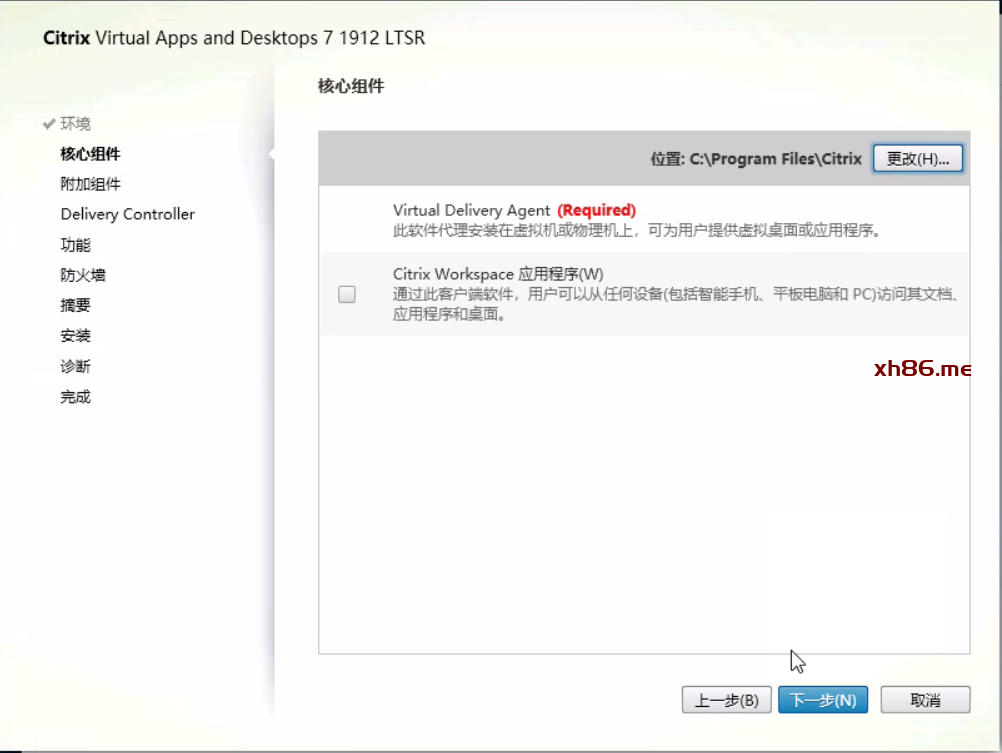

取消安装App-V和Citrix Files for Windows及Citrix Files for Outlook
 |
|

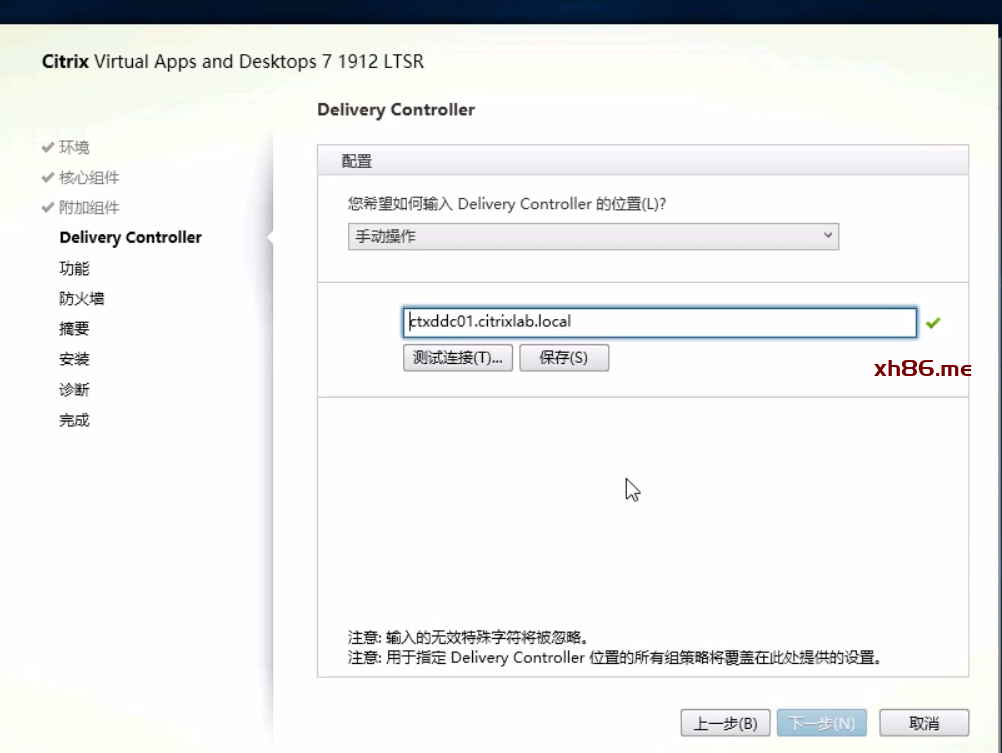

输入并添加Conntroller:ctxddc01.citrixlab.local
 |
|
点击下一步
 |
|

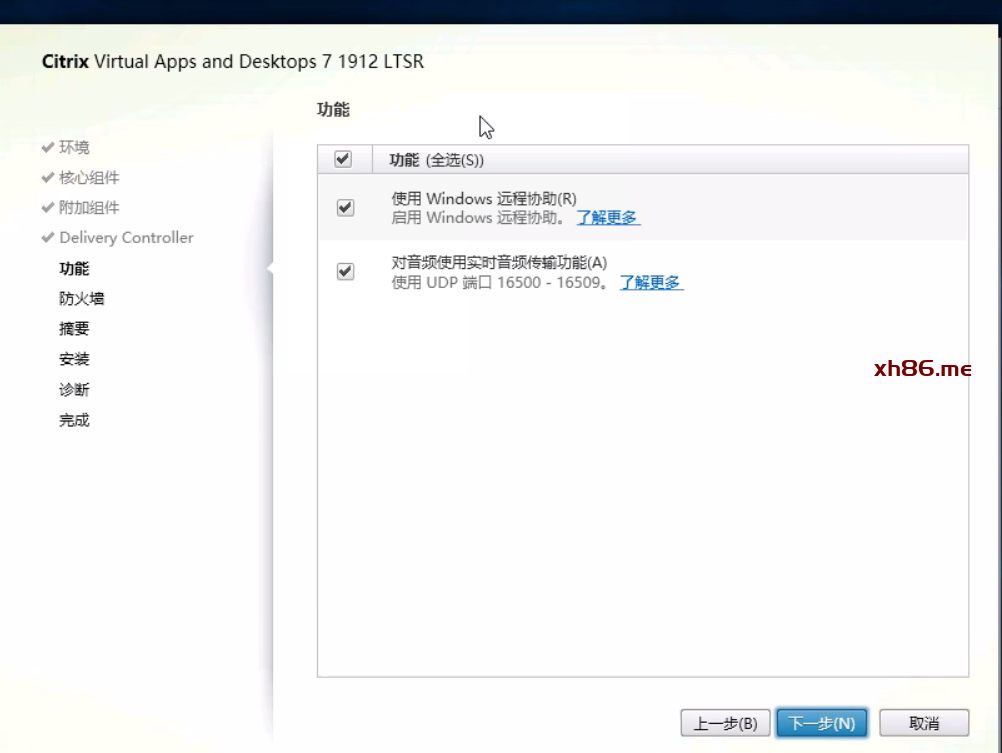

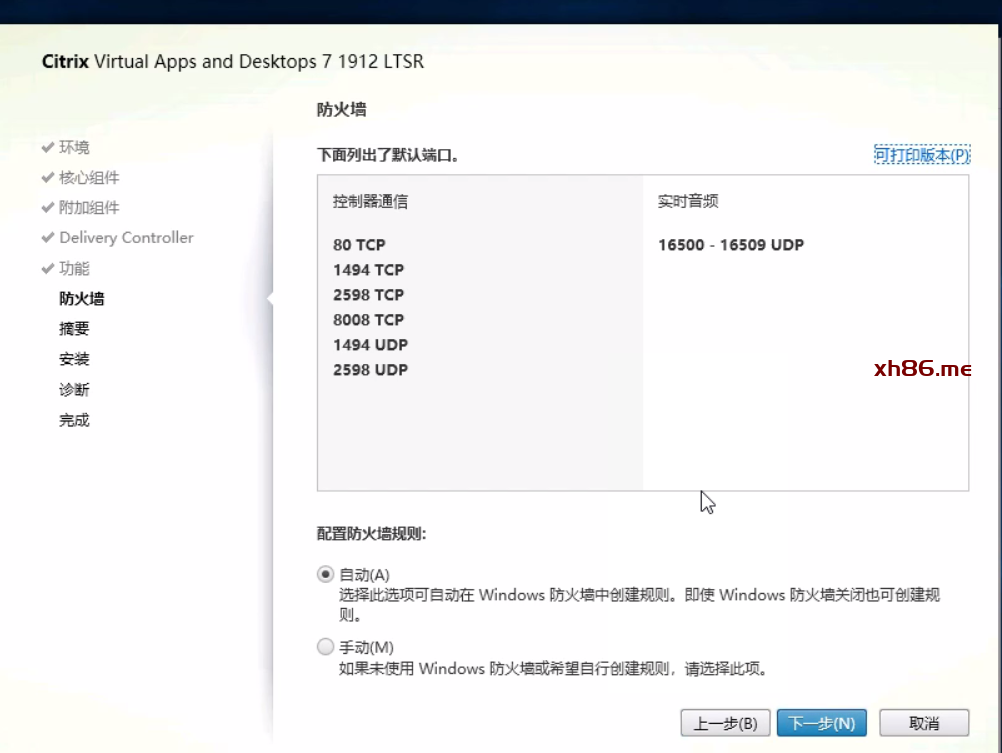

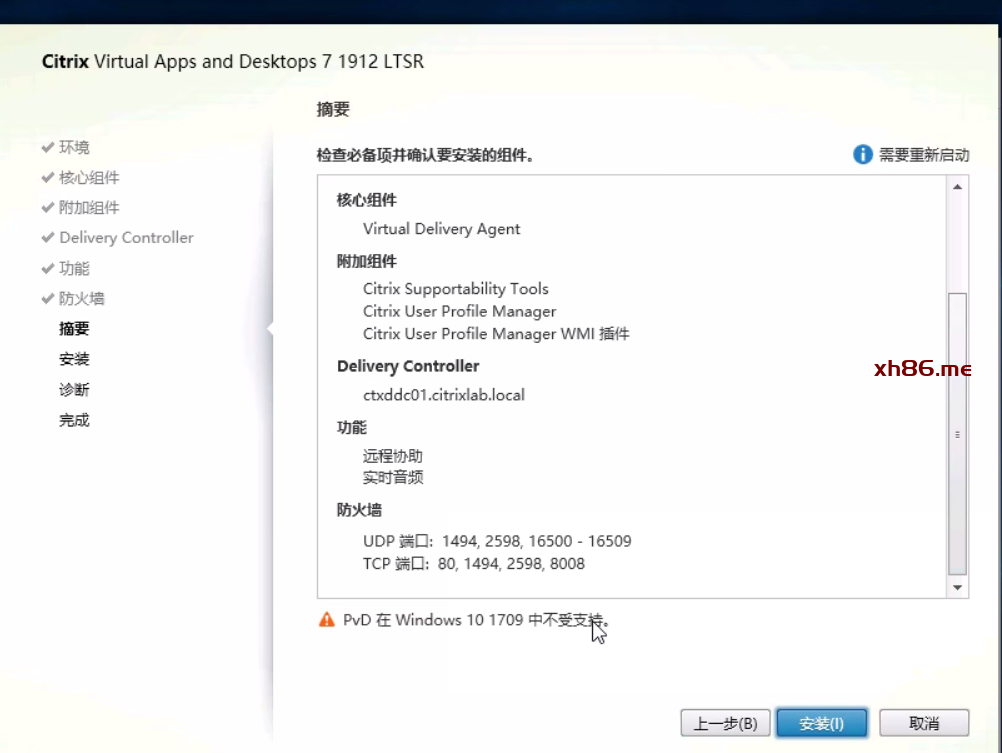

点击下一步
 |
|
 |
|

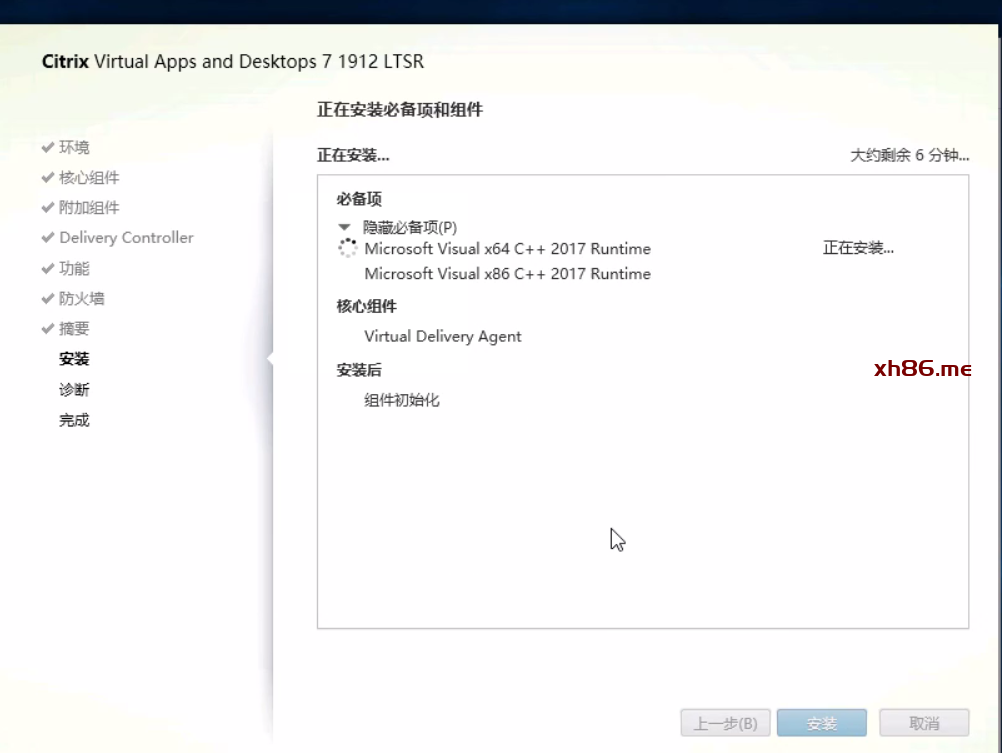

等待安装
 |
|

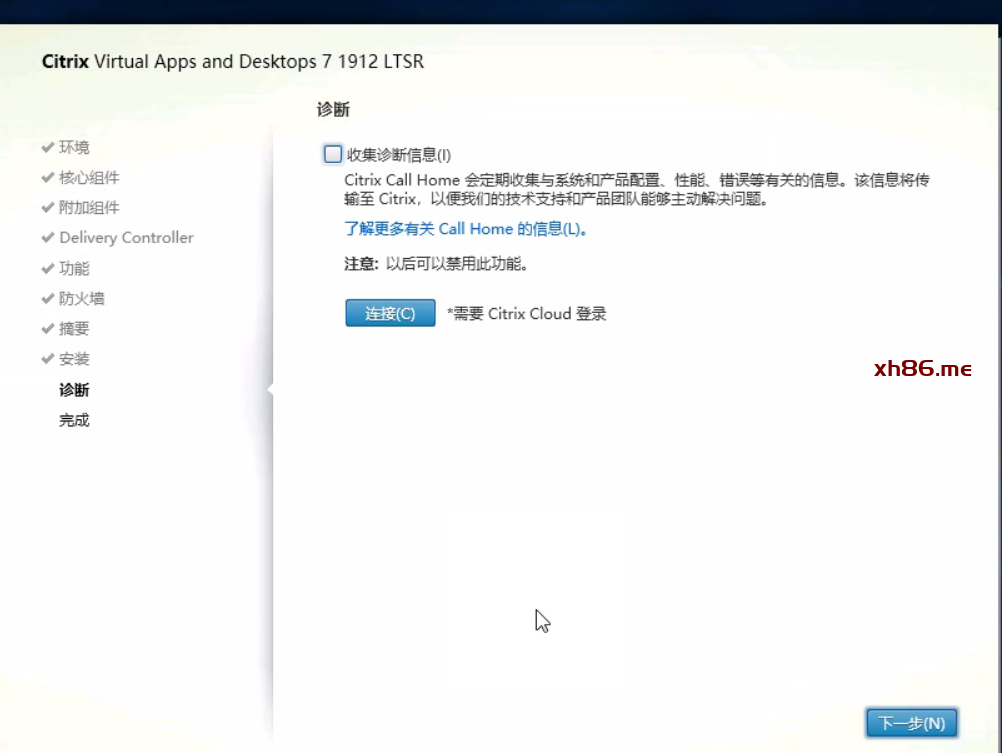

由于本测试环境无法访问互联网，选择我不想参与Call Home，点击下一步
 |
|

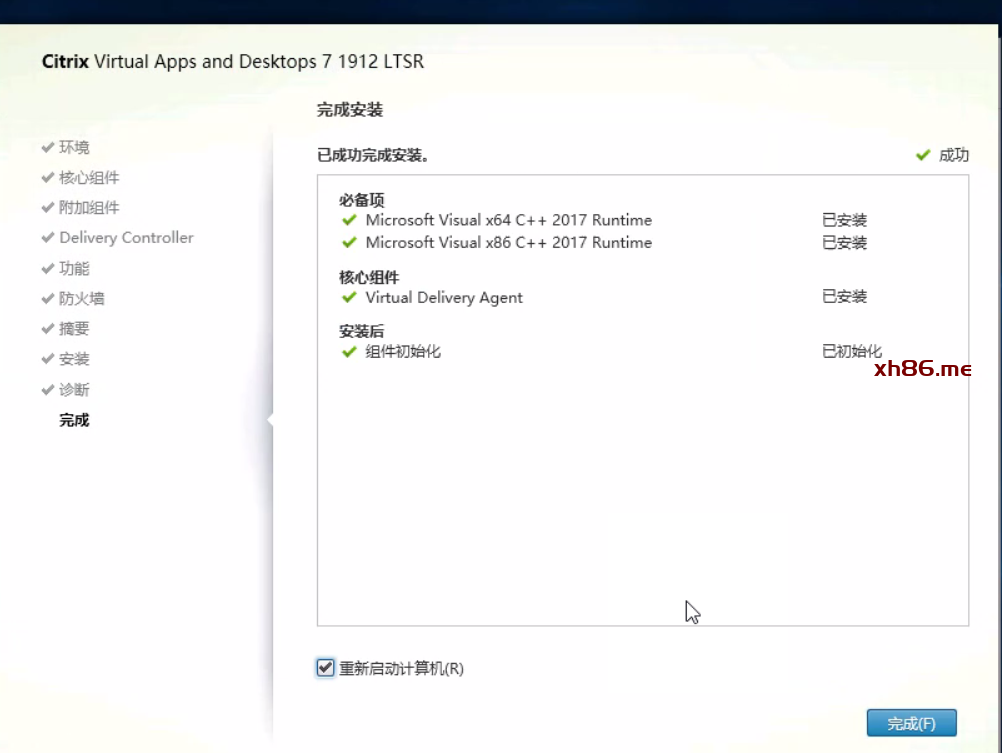

点击完成并重启虚拟机
 |
|

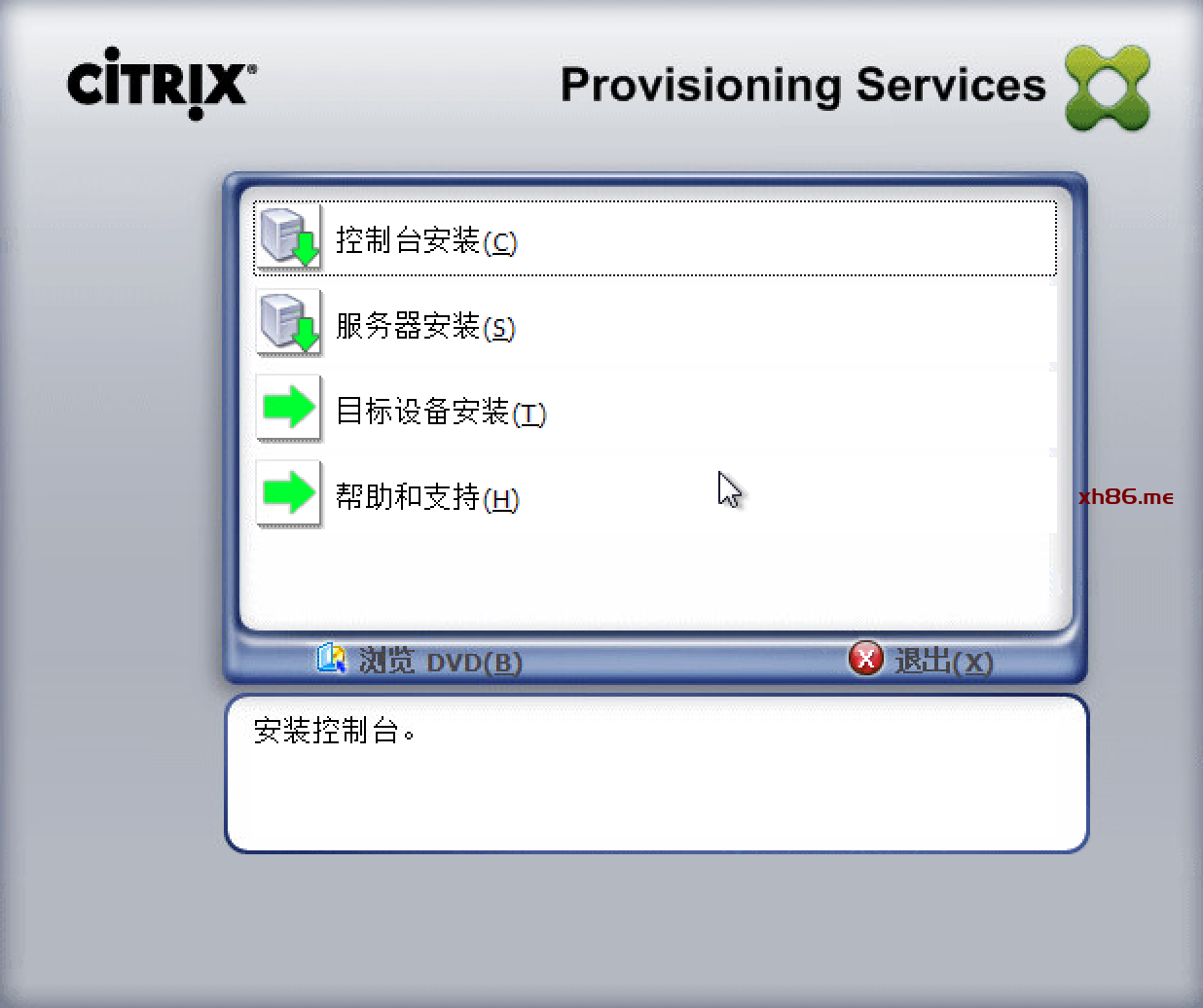

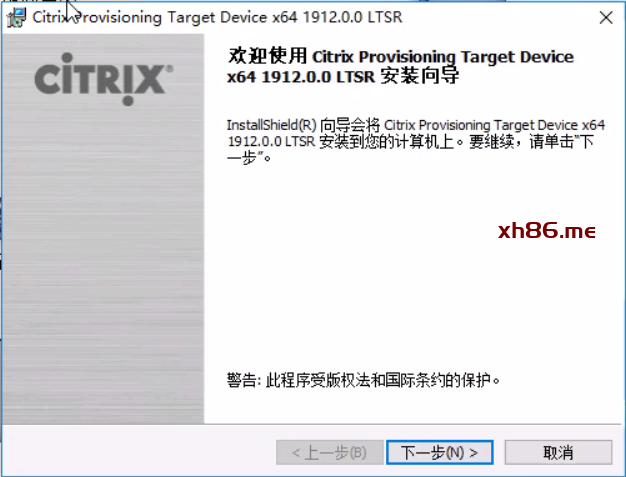

插入PVS ISO，并运行安装向导，点击目标设备安装
 |
|

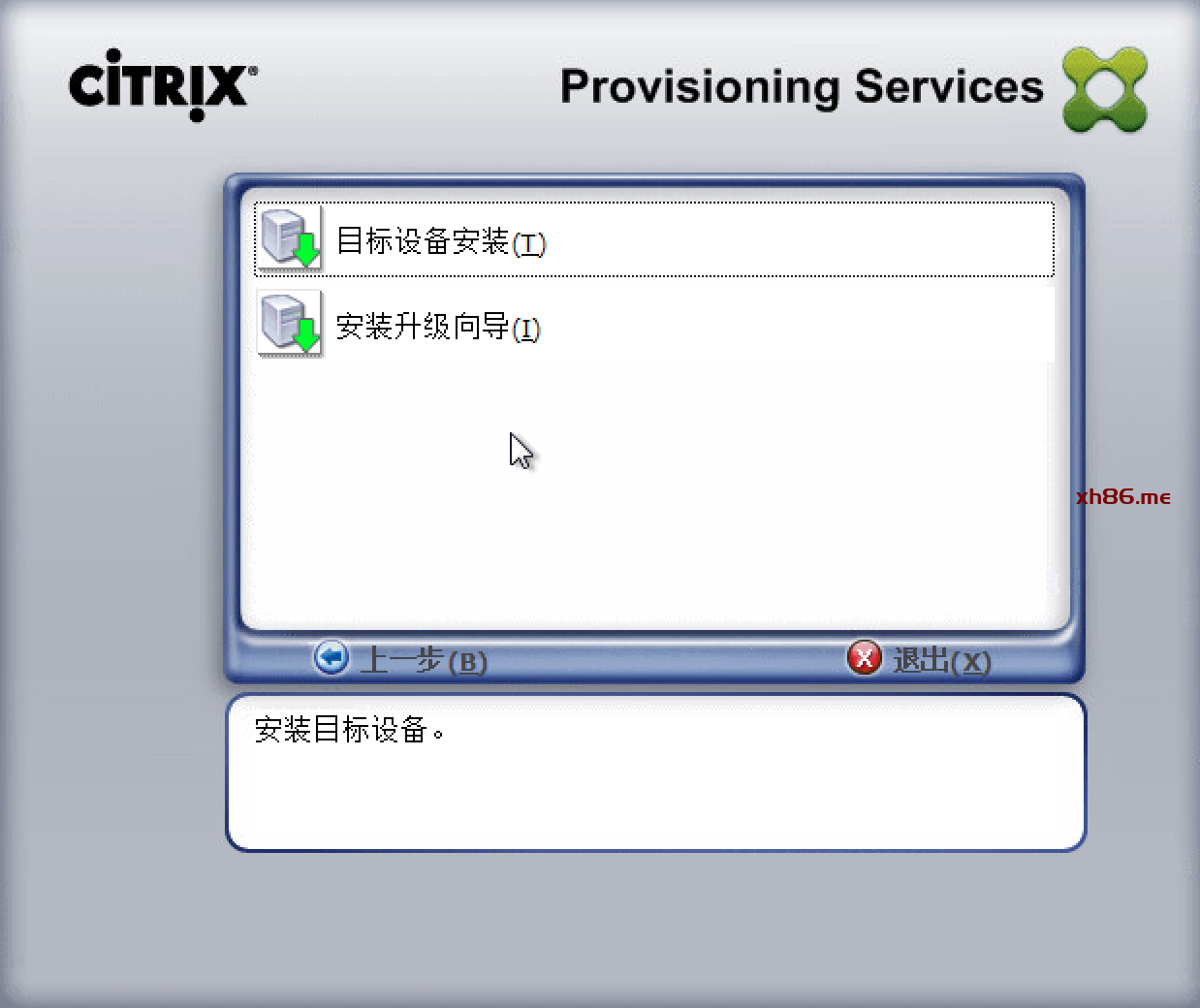

点击目标设备安装
 |
|
点击安装
 |
|

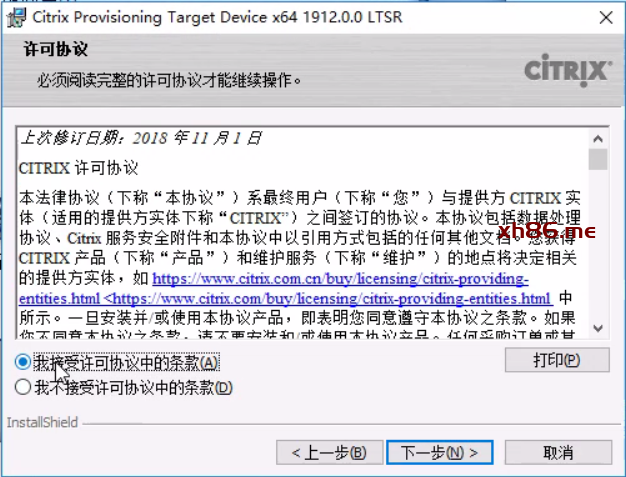

选择接受条款，点击下一步
 |
|

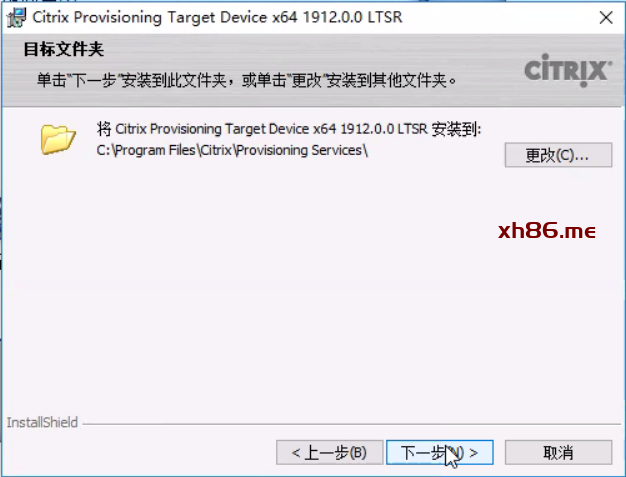

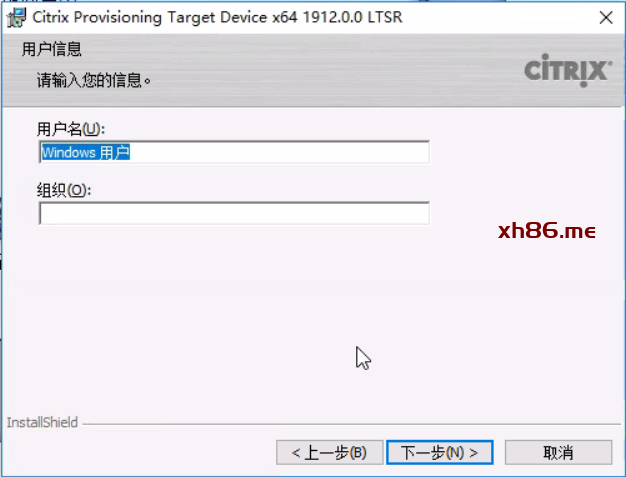

点击下一步
 |
|
点击下一步
 |
|

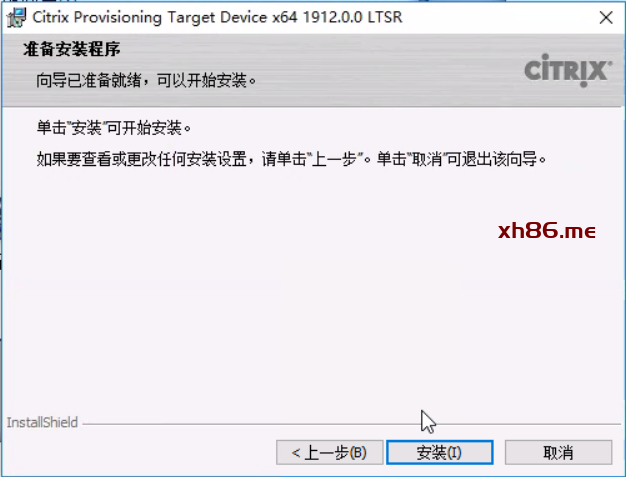

点击安装
 |
|

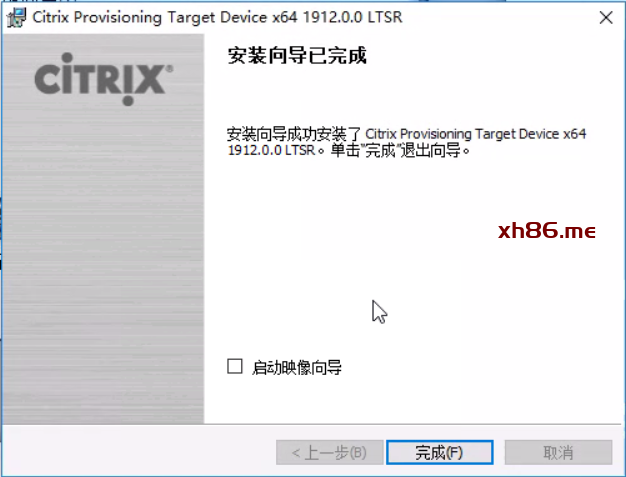

取消勾选启动映像向导，点击完成
 |
|

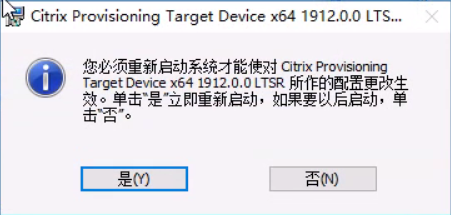

点击是，重启虚拟机
 |
|

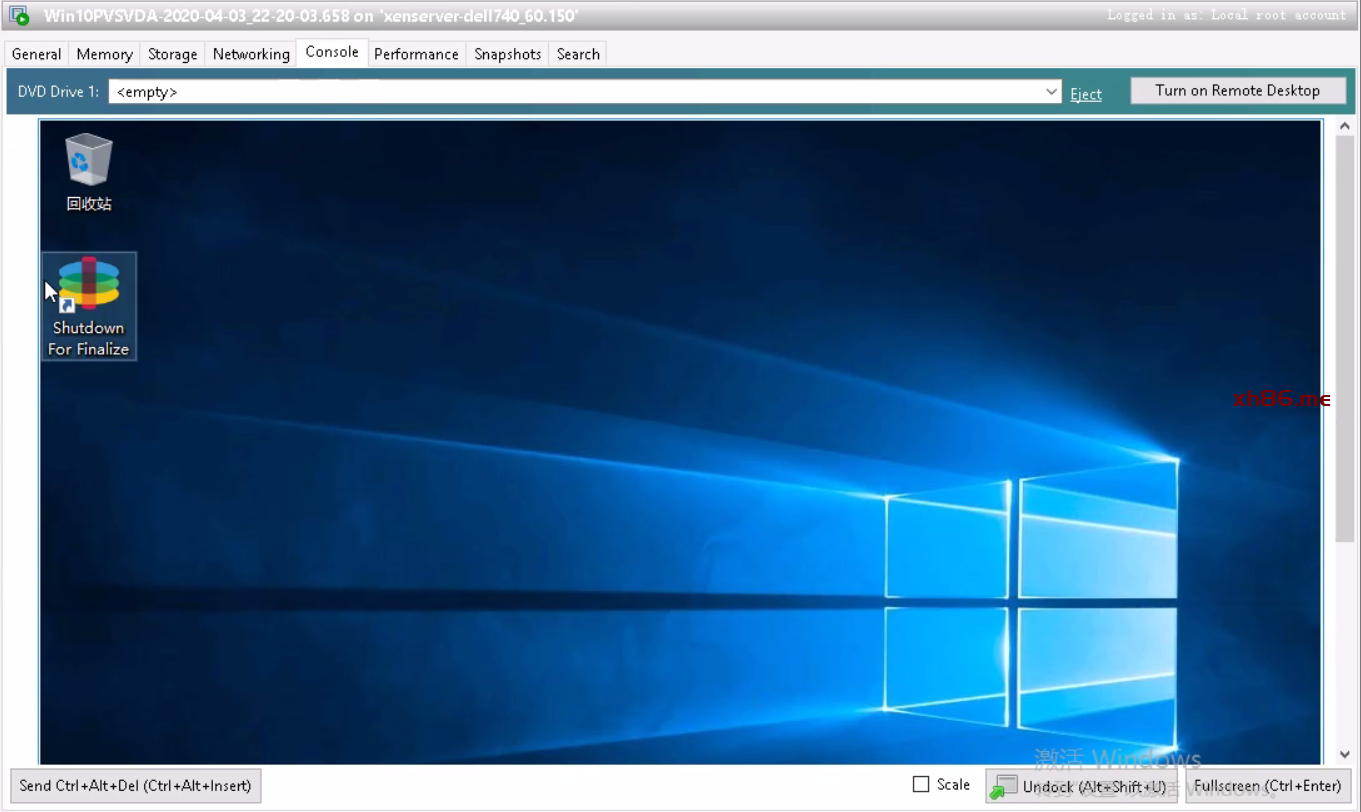

点击Shutdown For Finalize,
 |
|

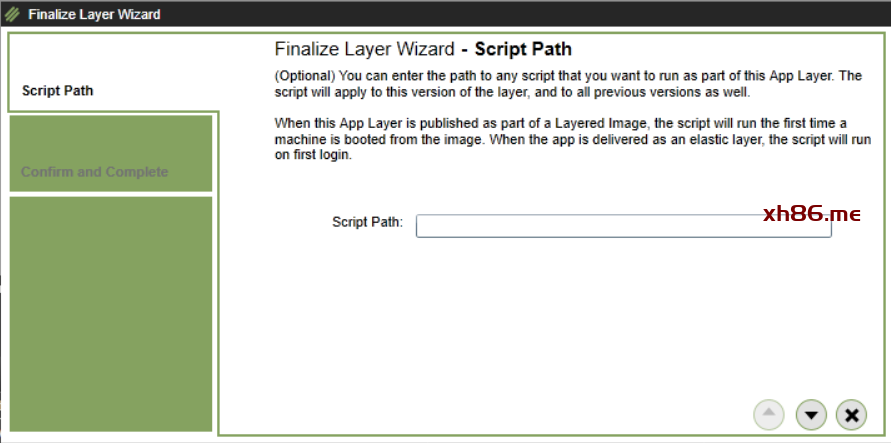

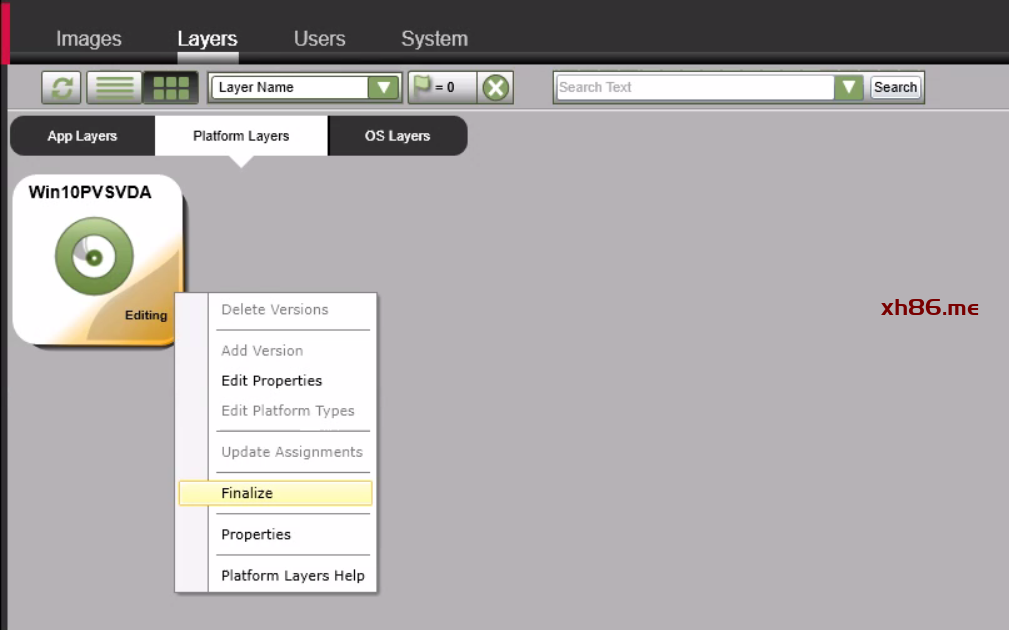

待虚拟机关闭后，打开ELM控制台，右键Win10PVSVDA,点击Finalize
 |
|

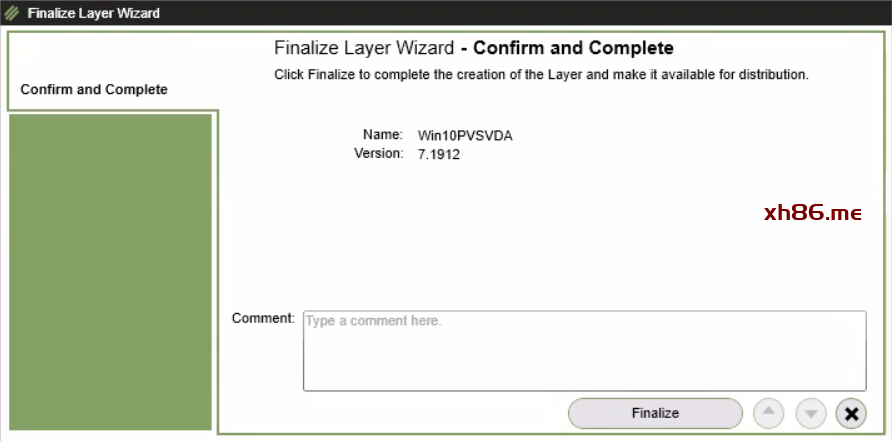

点击Finalize
 |
|

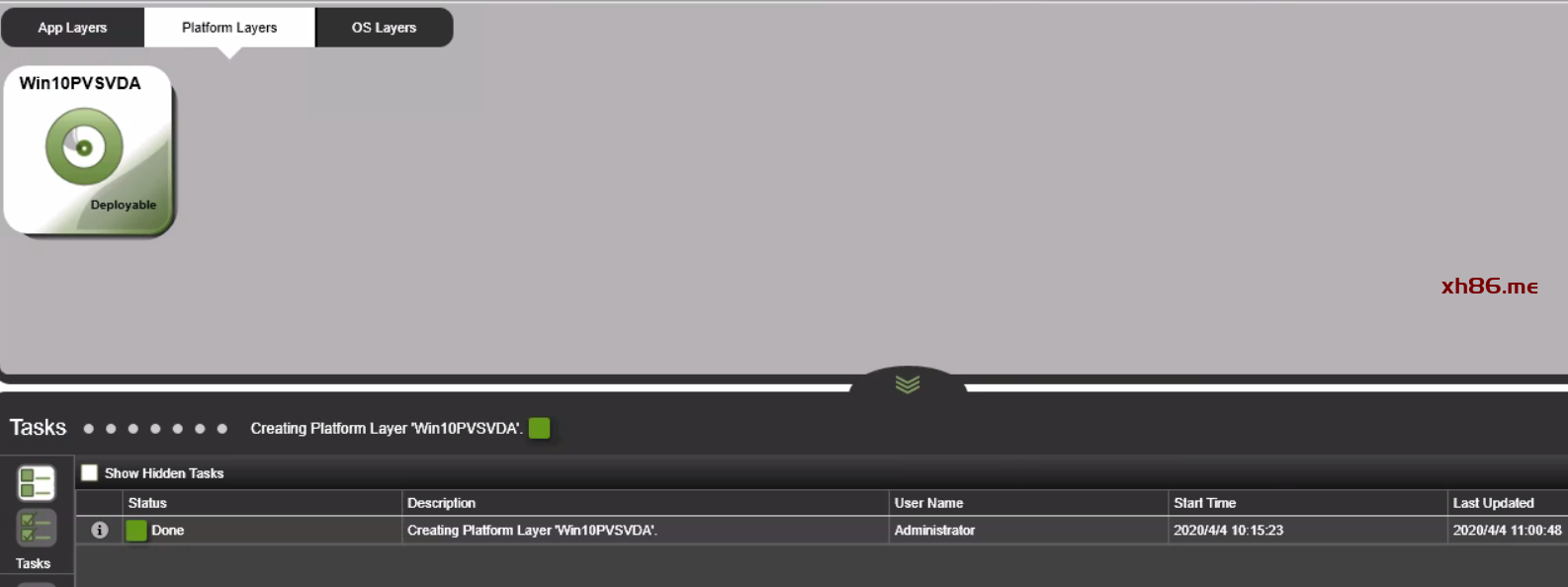

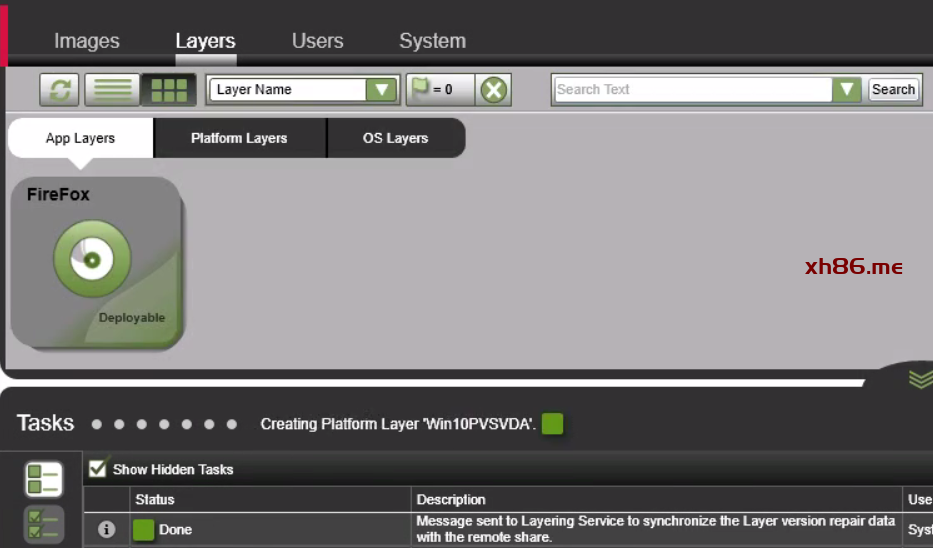

待进度完成后，显示Deployable，表示完成抓取平台层。之前XenServer自动创建的虚拟机会自动删除。
 |
创建App Layers
| 步骤 | 操作 |
|---|---|

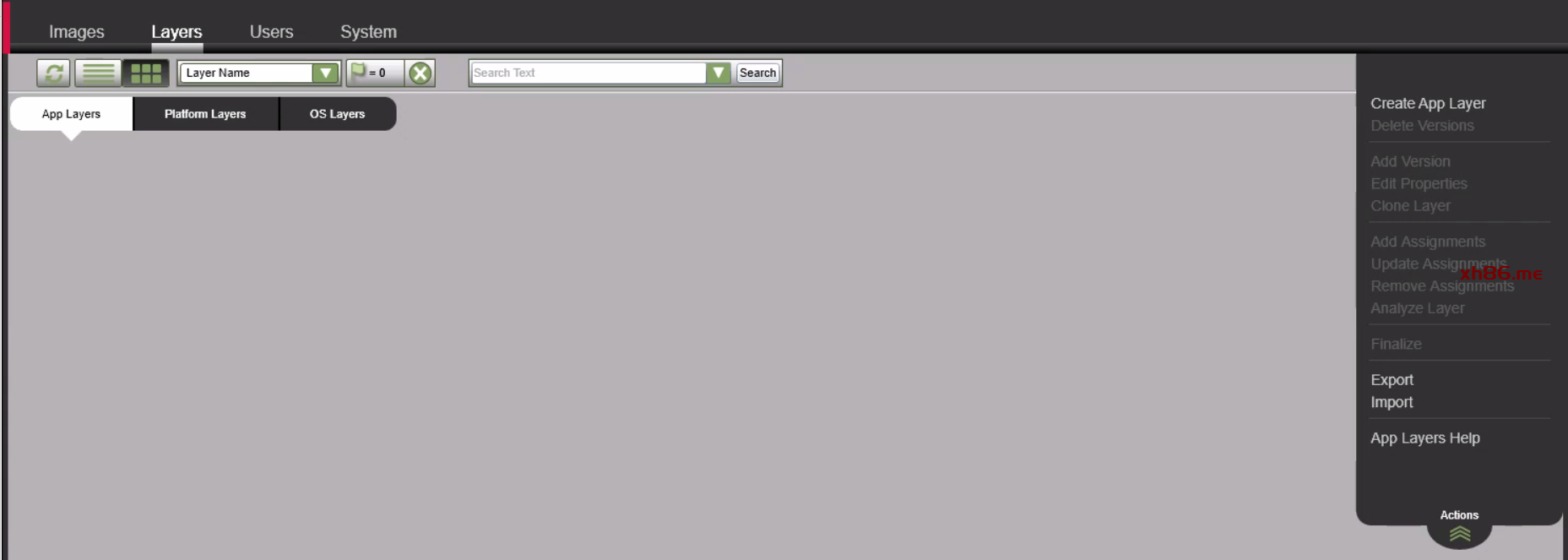

打开ELM控制台，选择Layers-App Layers，点击Create App Layer
 |
|

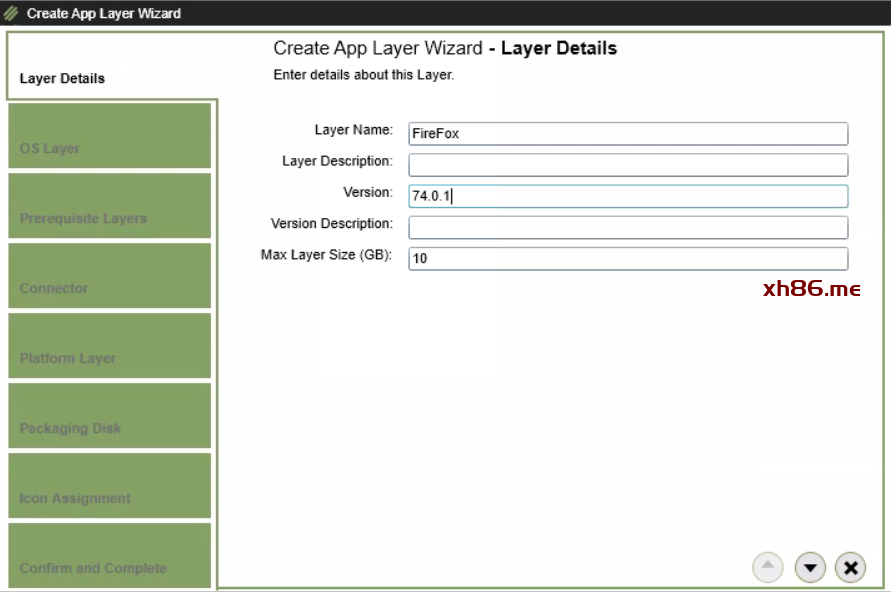

| 输入：
Layer Name:FireFox Version:74.0.1 Max Layer Size：10 点击下一步  |
|

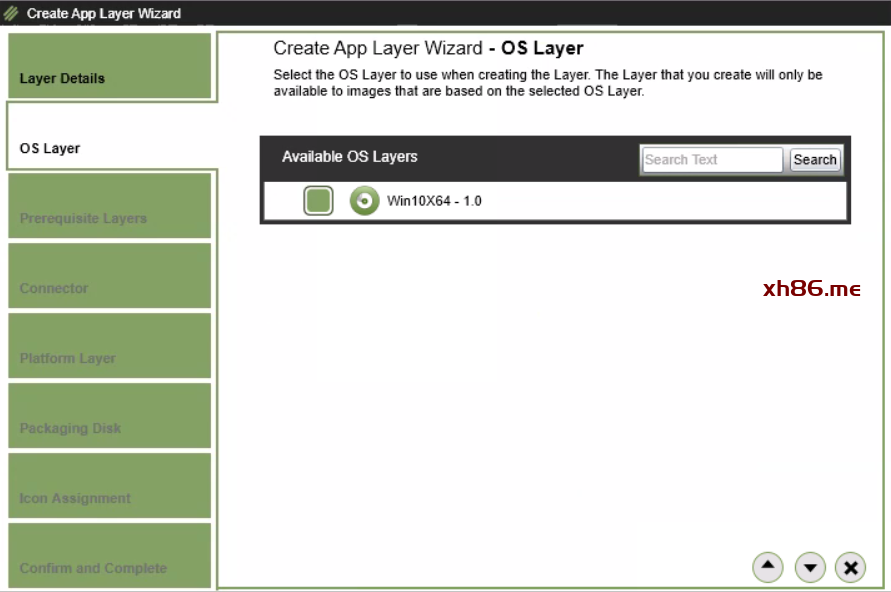

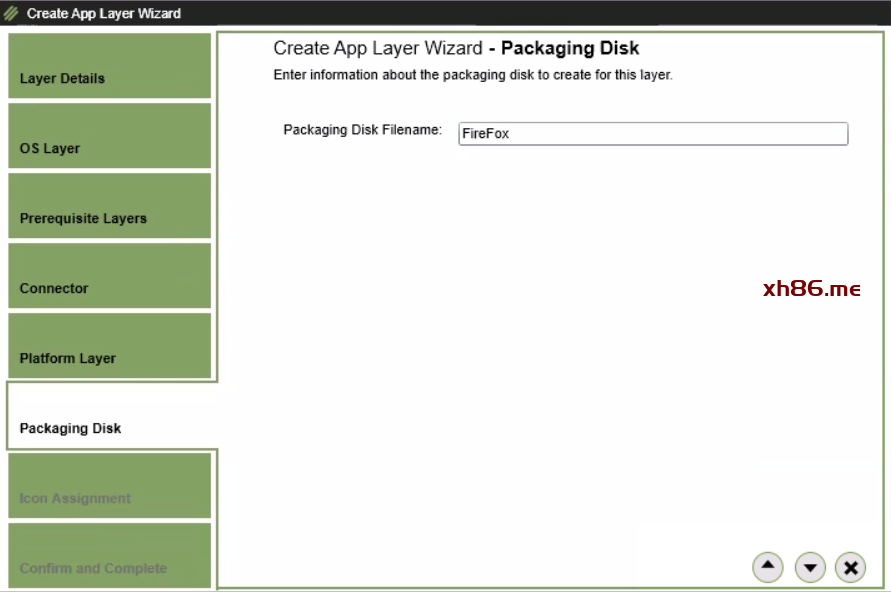

选择OS Layer，点击下一步
 |
|

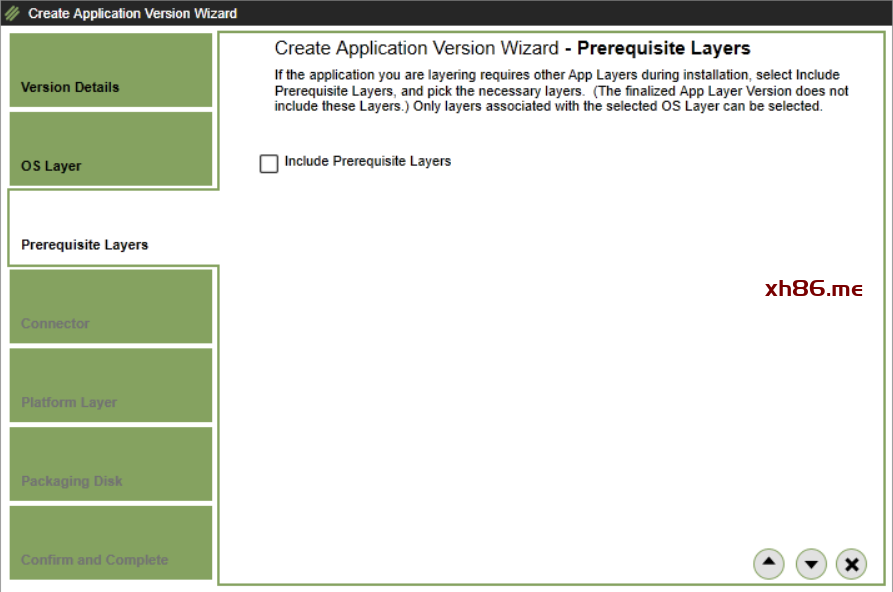

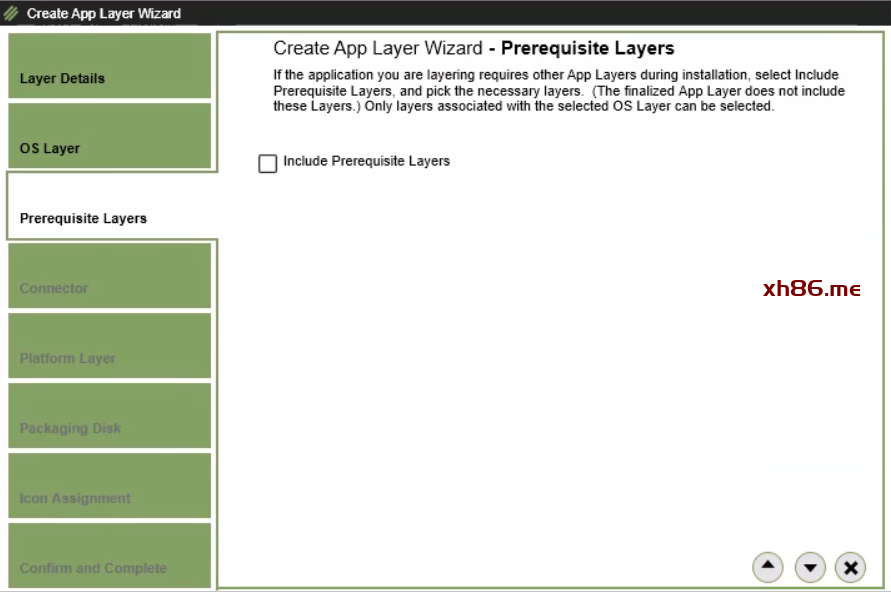

点击下一步
 |
|

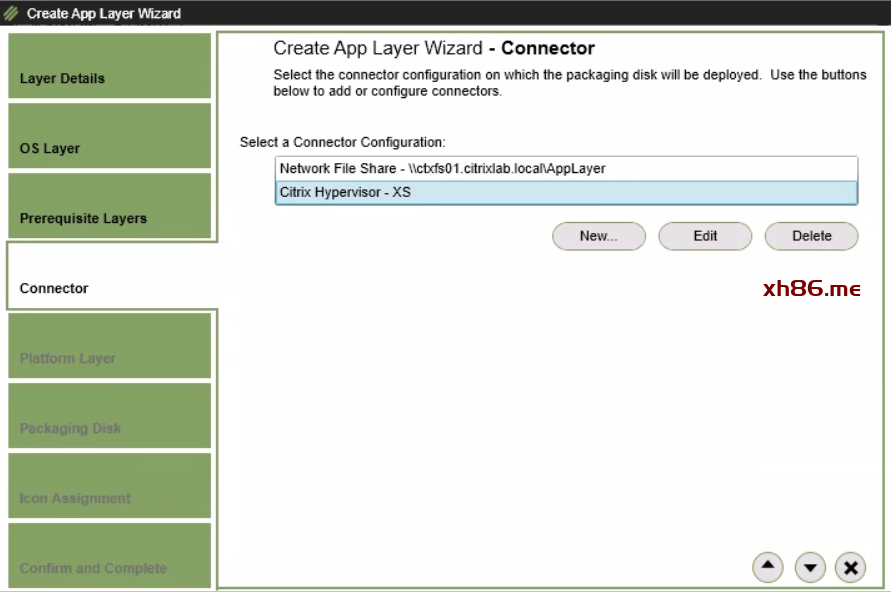

选择XenServer Connector,点击下一步
 |
|
 |
|

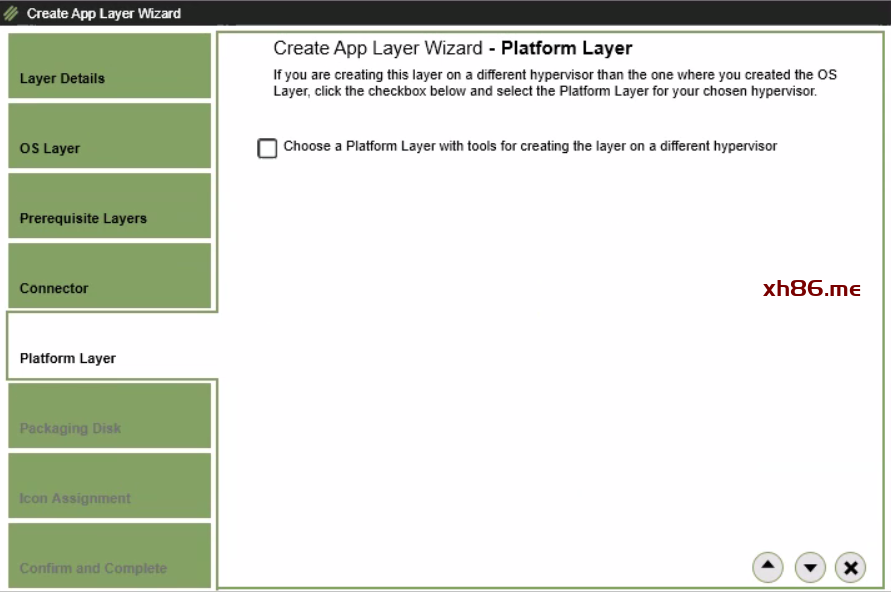

点击下一步
 |
|

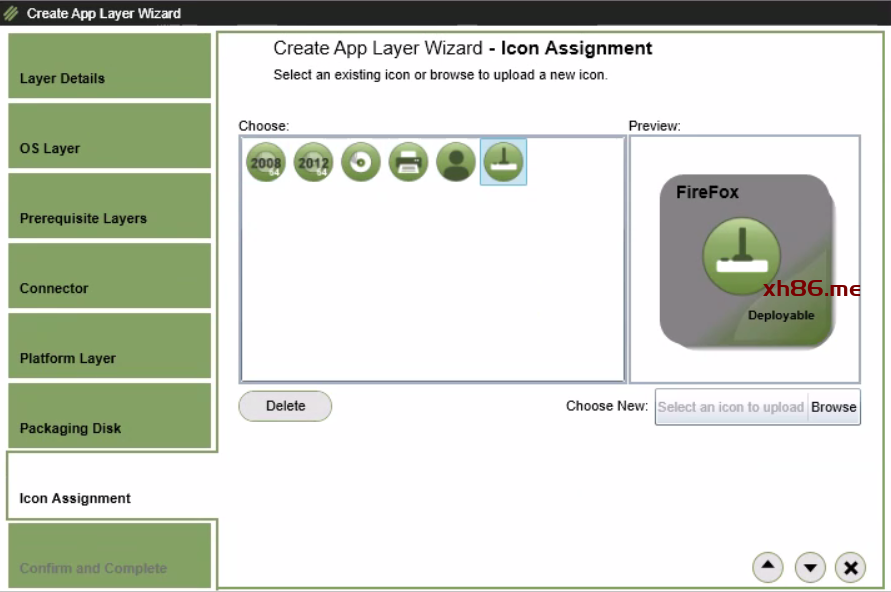

选择图标，点击下一步
 |
|

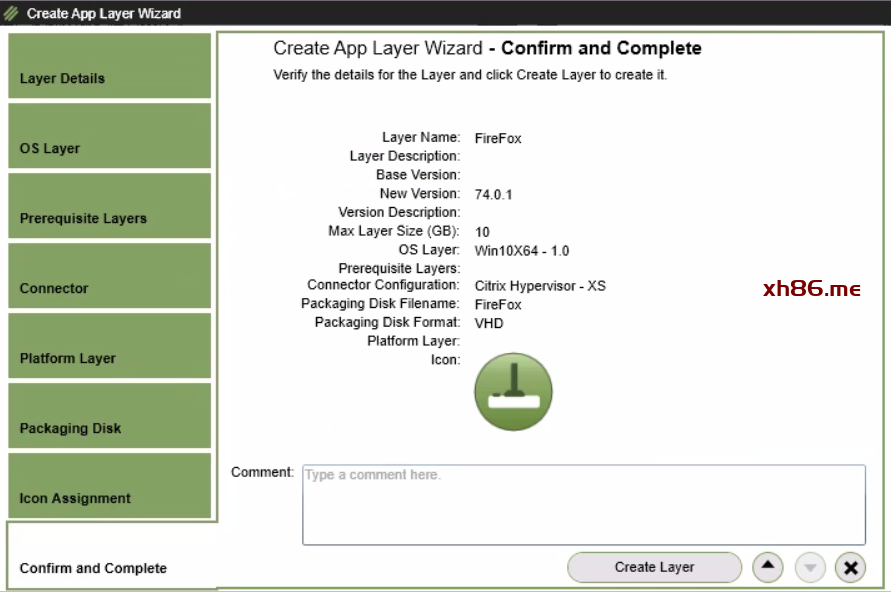

点击Create Layer
 |
|

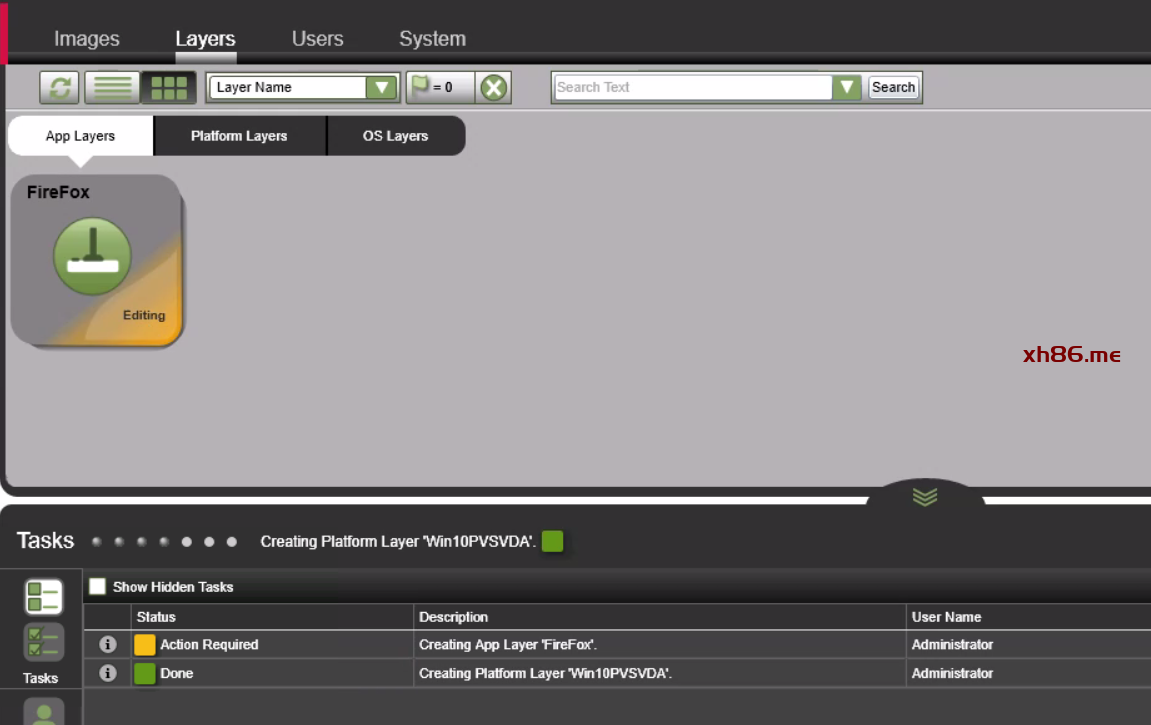

当进度显示为Action Required，打开XenCenter，登陆自动创建的FireFox虚拟机
 |
|
| 登陆虚拟后将Firefox安装文件拷贝到本地虚拟机 | |

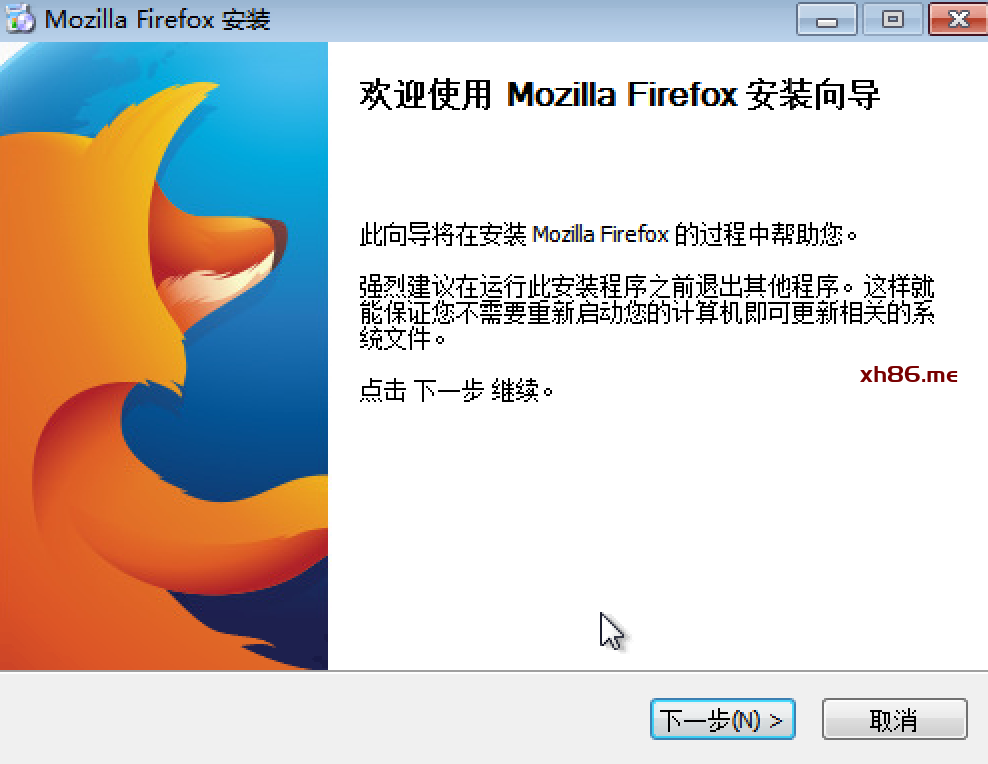

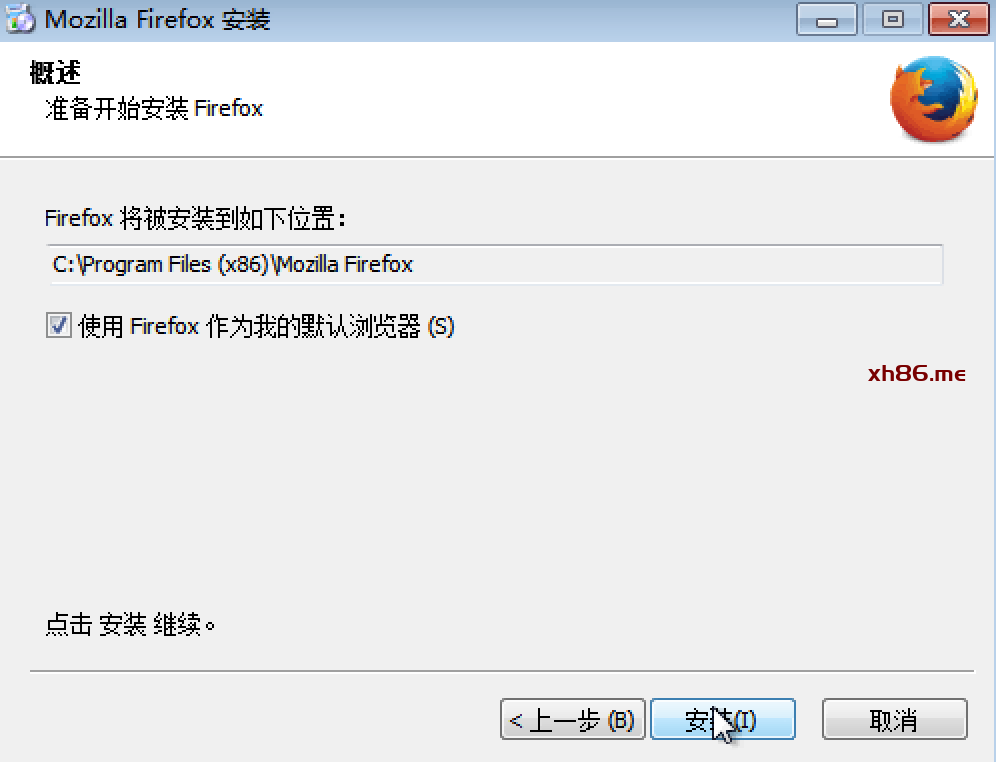

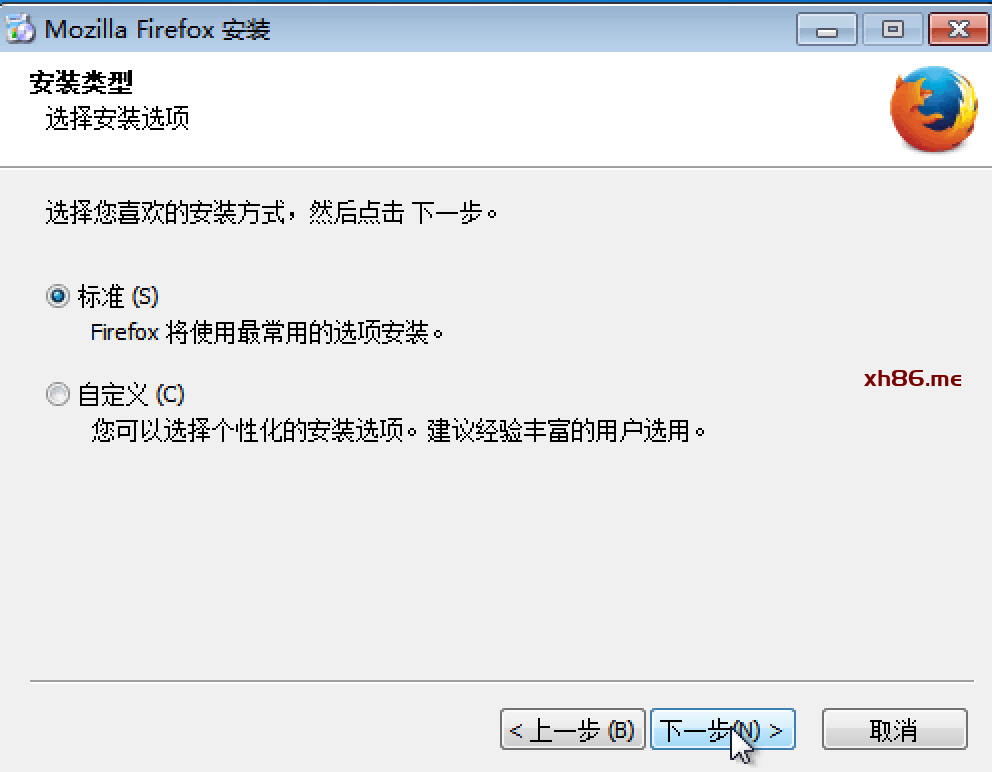

双击安装文件并运行FireFox安装向导，点击下一步
 |
|
点击下一步
 |
|
点击安装
 |
|

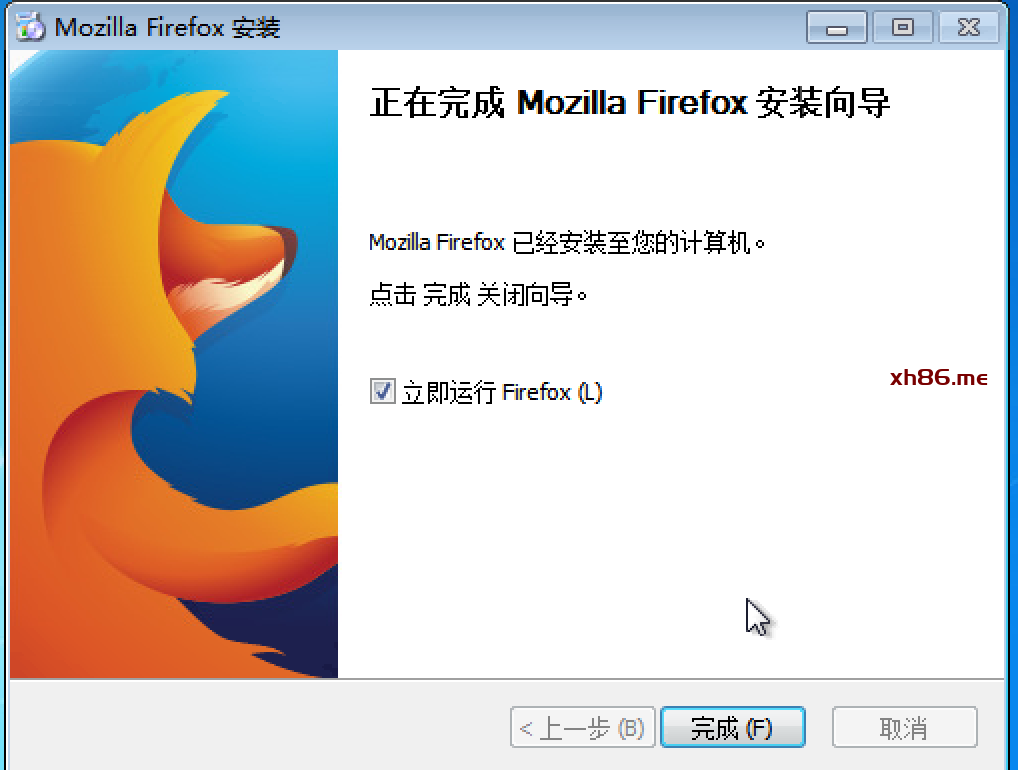

点击完成
 |
|

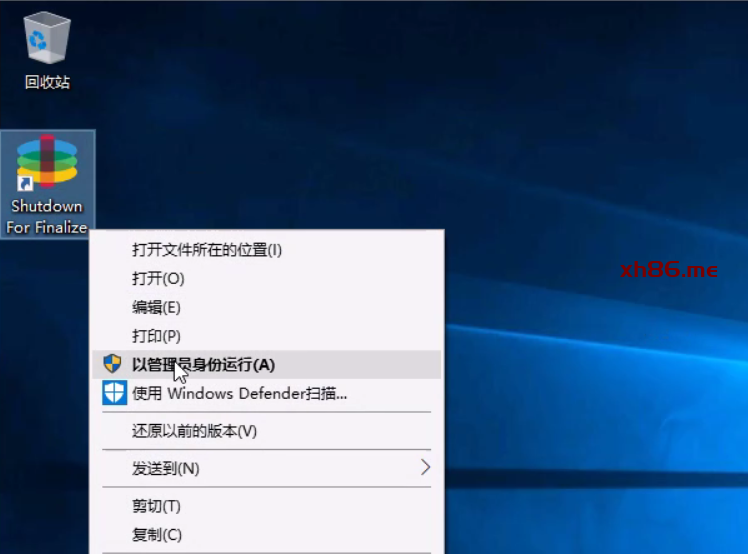

删除安装文件，并双击Shutdown For Finalize
 |
|

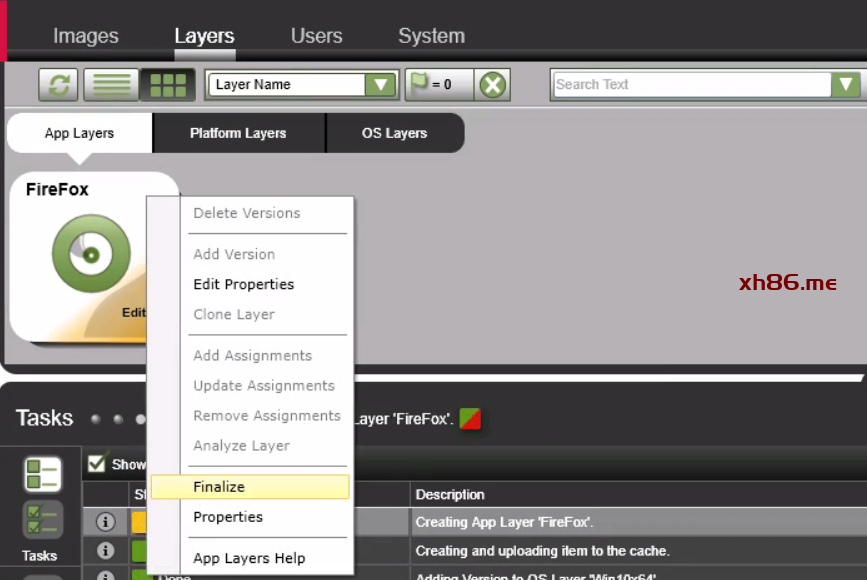

打开ELM控制台，右键FireFox，点击Finailze
 |
|
点击下一步
 |
|
点击Finalize
 |
|
待状态显示为Deployable时，表示抓取App Layer成功。
 |
配置PVS服务器
| 步骤 | 操作 |
|---|---|
| 打开并登陆PVS服务器 | |

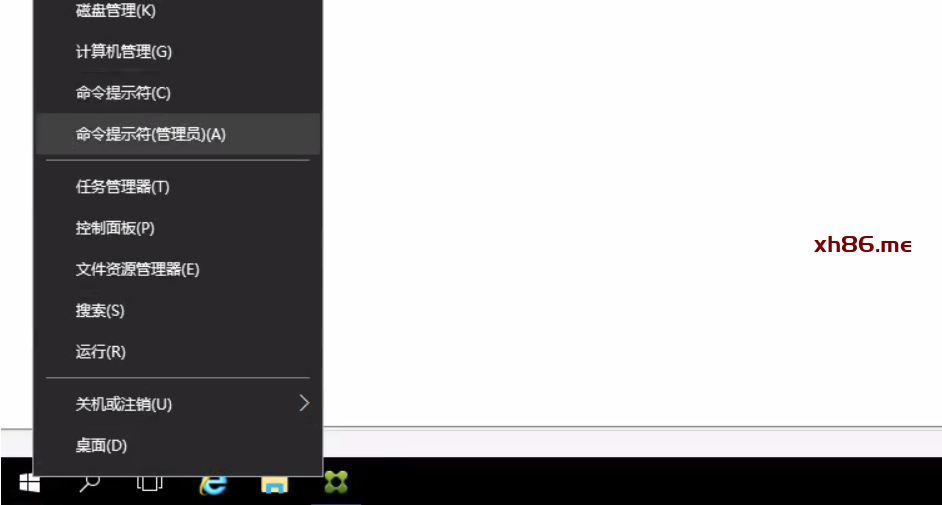

| 右键开始菜单点击 命令提示符（管理员）
‘  |
|
| 输入：cd “\program files\citrix\provisioning services console” 回车
输入：“c:\windows\microsoft.net\framework64\v4.0.30319\installutil.exe” Citrix.PVS.snapin.dll 注意：复制粘贴时会把”变成？，请手动修改  |
|

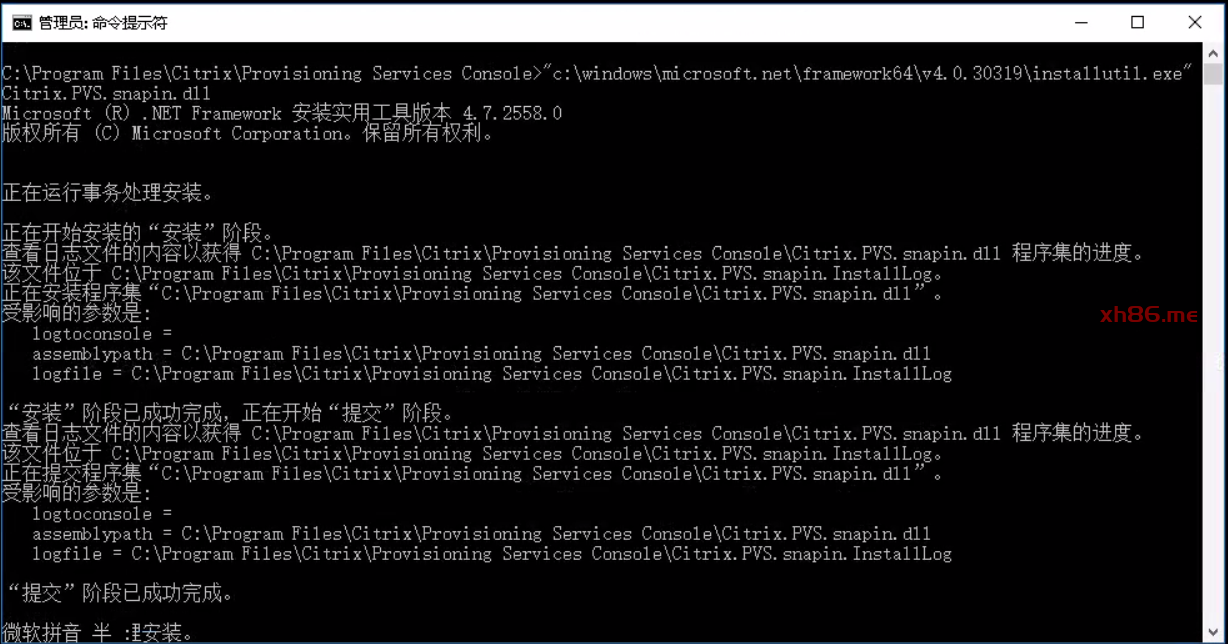

显示“提交”阶段已成功完成,关闭CMD窗口
 |
|
| 拷贝citrix_app_layering_agent_installer到PVS服务器 | |

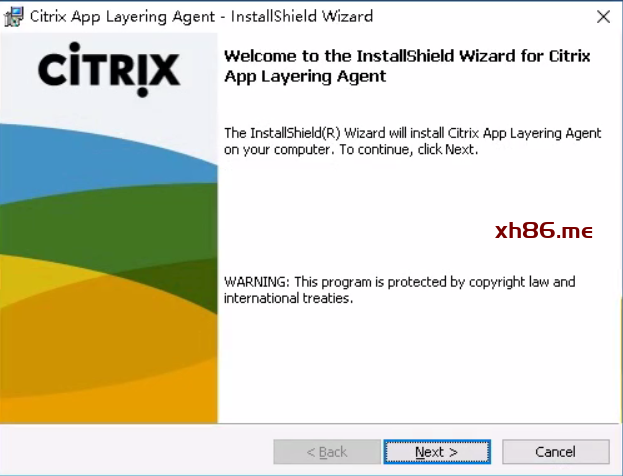

双击运行安装文件，点击Next
 |
|

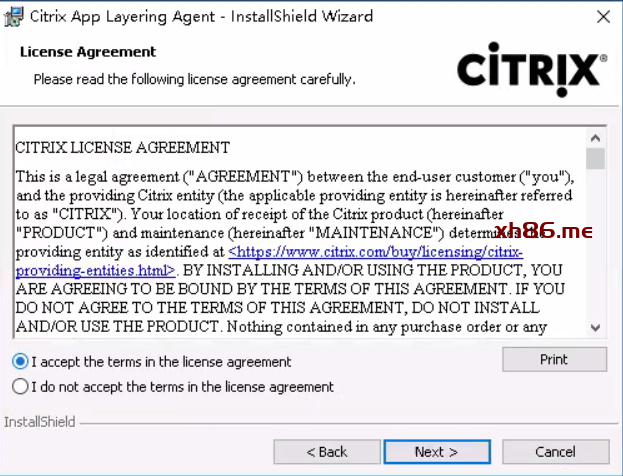

选择同意协议，点击Next
 |
|

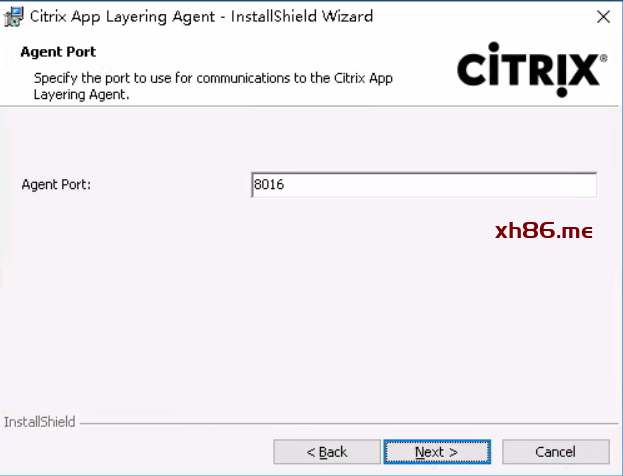

点击Next
 |
|

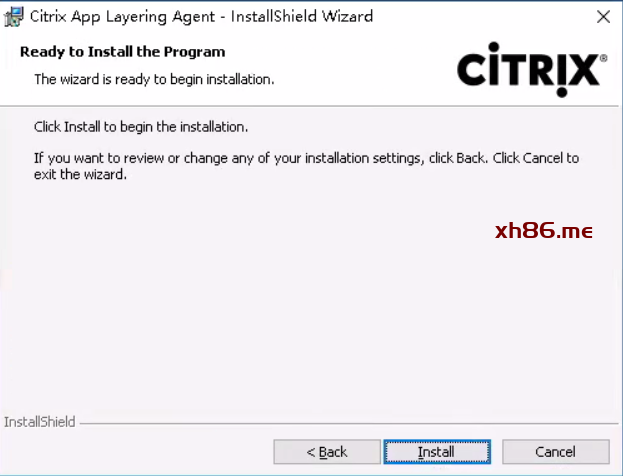

点击Install
 |
|
| 输入：

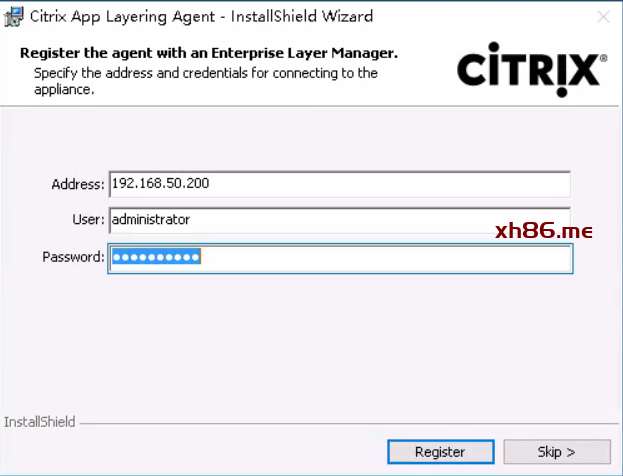

Address: 192.168.50.200 (ELM IP) User: administrator Password:Citrix@123 点击Register  |
|

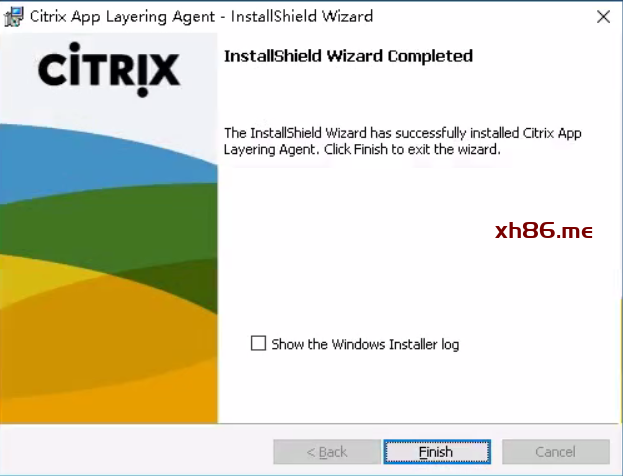

点击完成
 |
发布Layered Image
| 步骤 | 操作 |
|---|---|

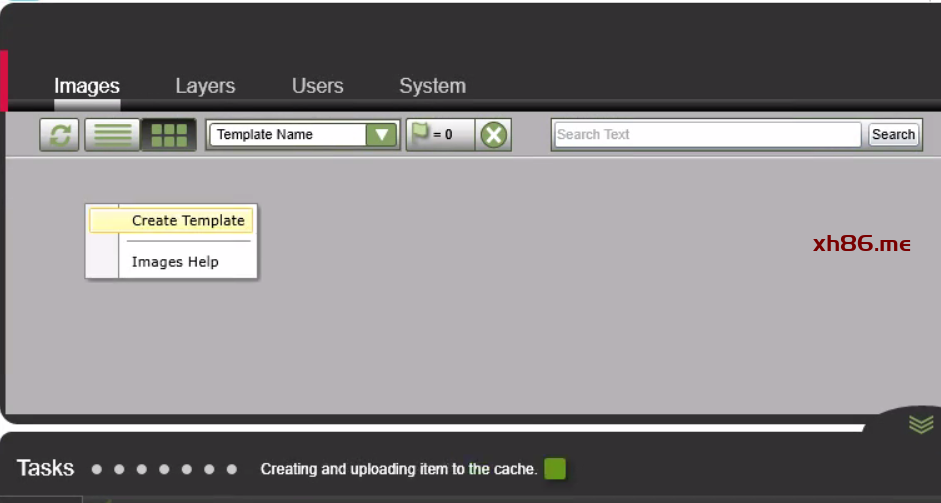

打开ELM，选择Images，点击Create Template
 |
|

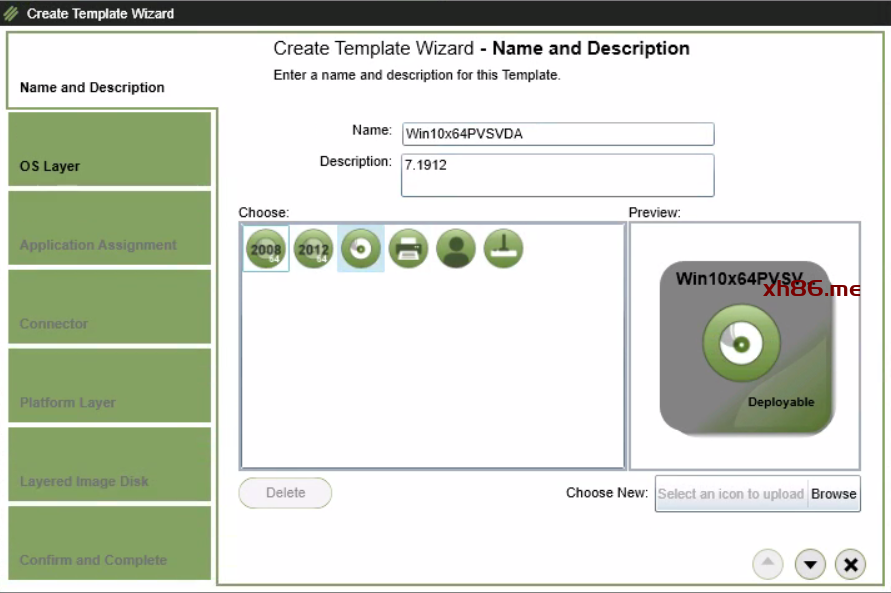

| 输入：
Name: Win10x64PVSVDA Description 7.1912 选择图标，点击下一步  |
|

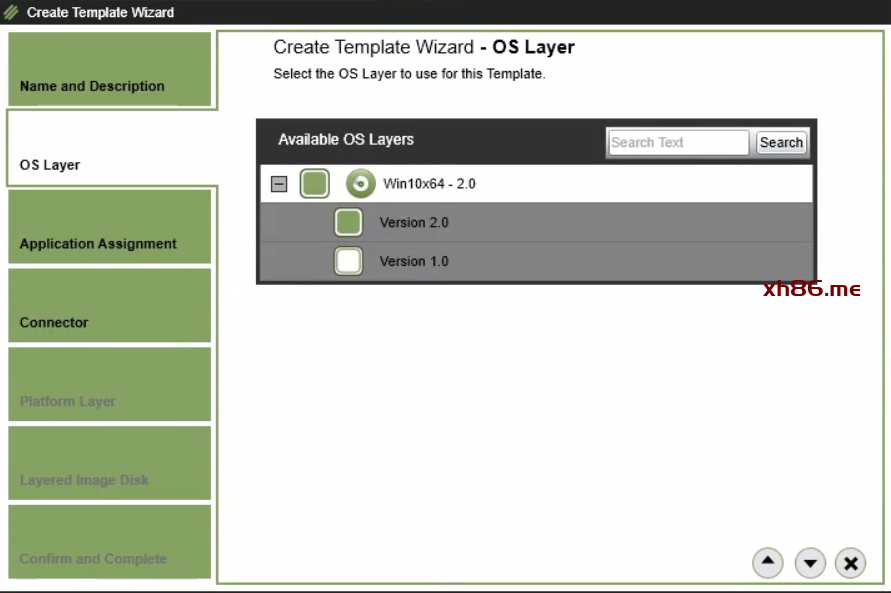

选择OS Layer,点击下一步
 |
|

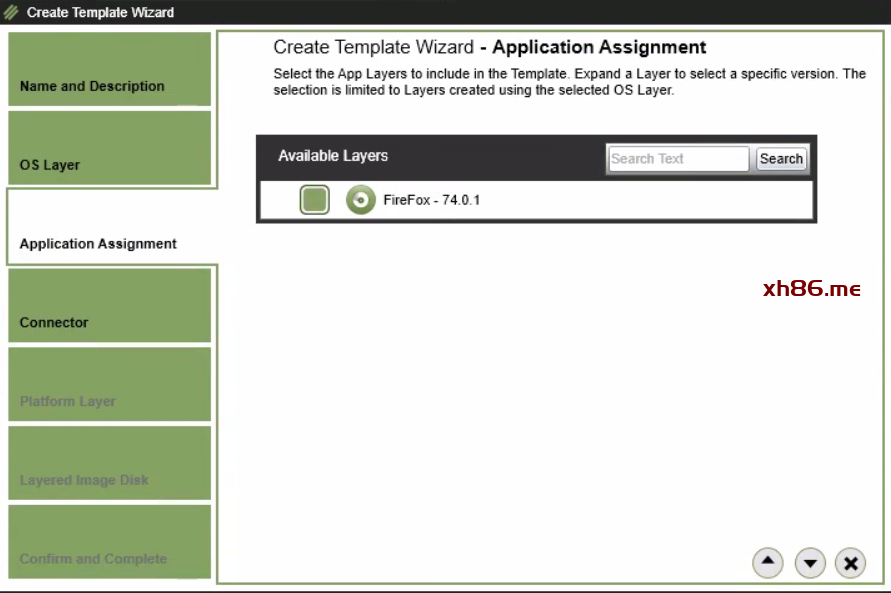

选择Application Assignment：Firefox(可选)，点击下一步
 |
|

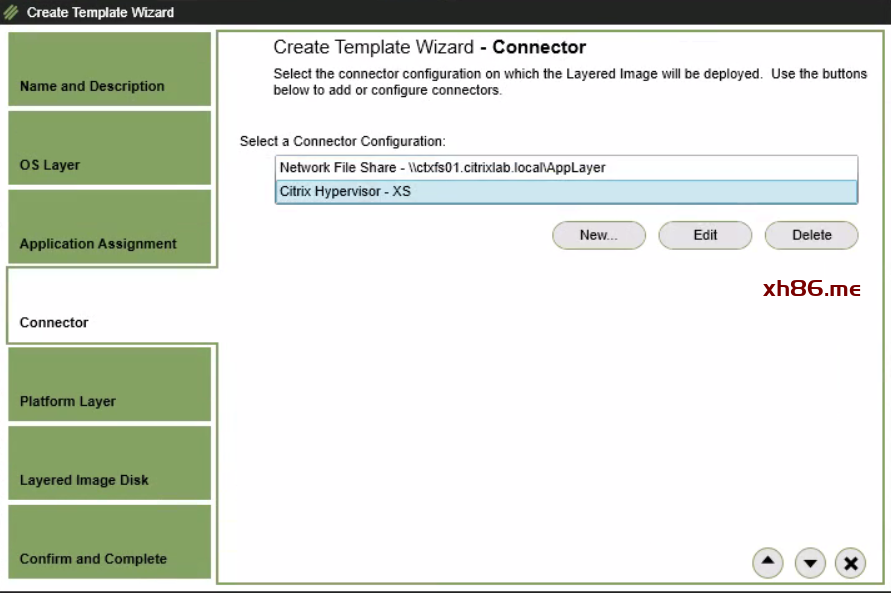

点击New，创建PVS Connector
 |
|

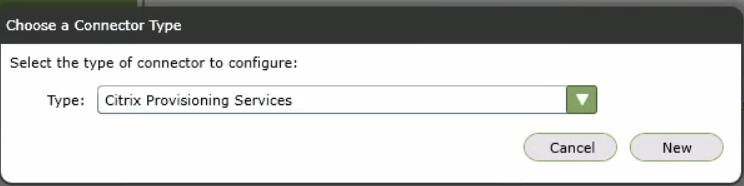

选择Citrix PVS，点击New
 |
|
| 输入：

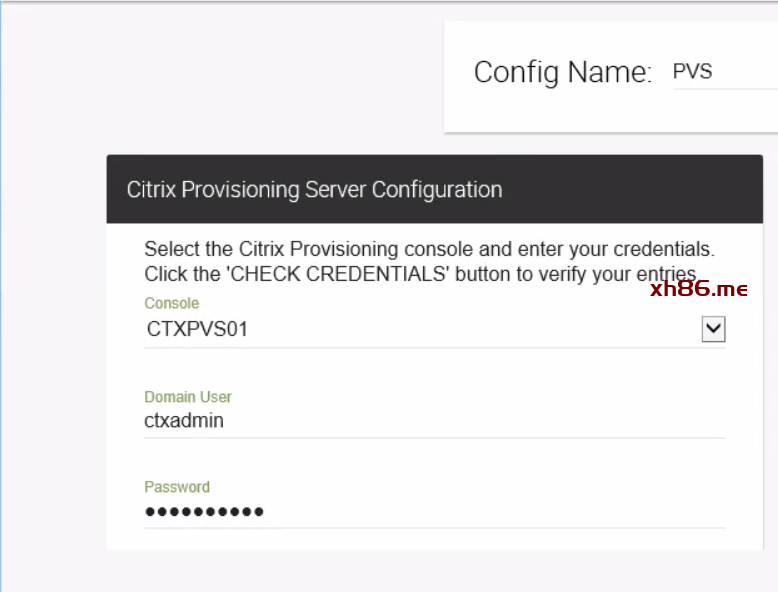

Config Name:PVS Console:CTXPVS01 Domain User：ctxadmin Password:Citrix@123 点击CHECK CREDENTIALS，验证配置信息  |
|
| 选择：

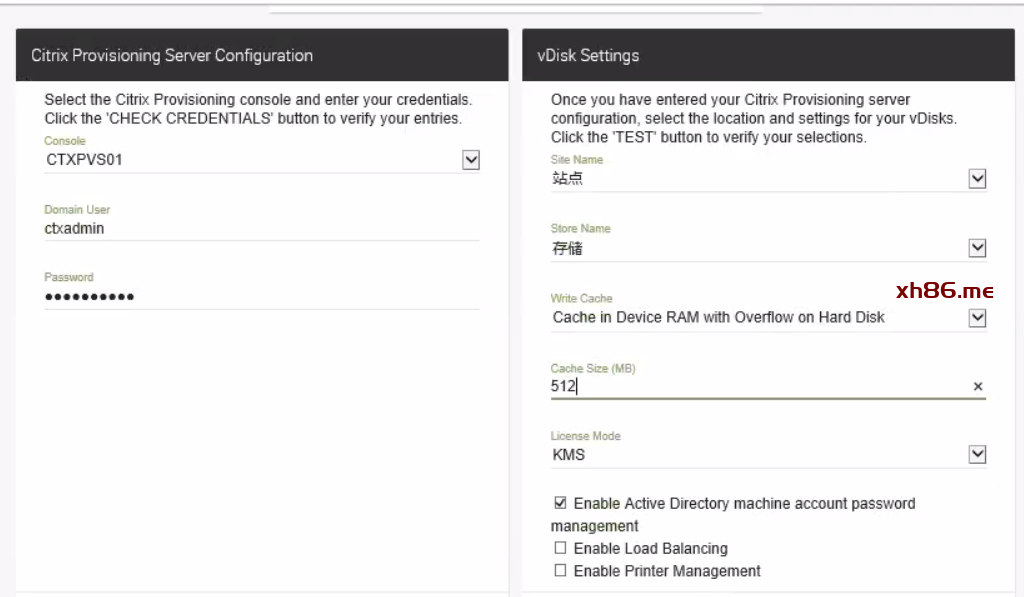

Site Name: 站点 Store Name:存储 Write Cache:Cache in Device RAM with Overflow on Hard Disk Cache Size(MB):512 License Mode :KMS 点击TEST，验证配置信息,点击SAVE，并Close  |
|

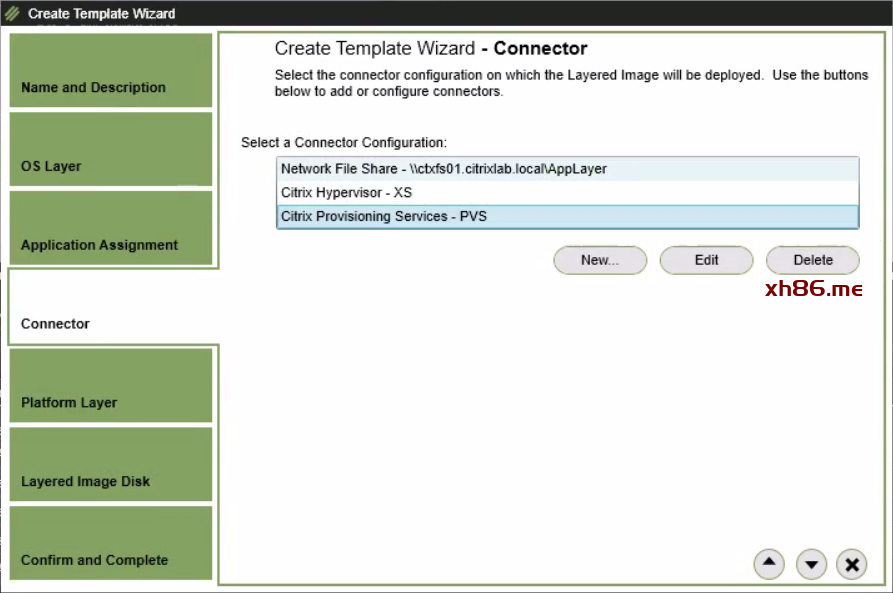

返回向导，选择PVS Connector，点击下一步
 |
|

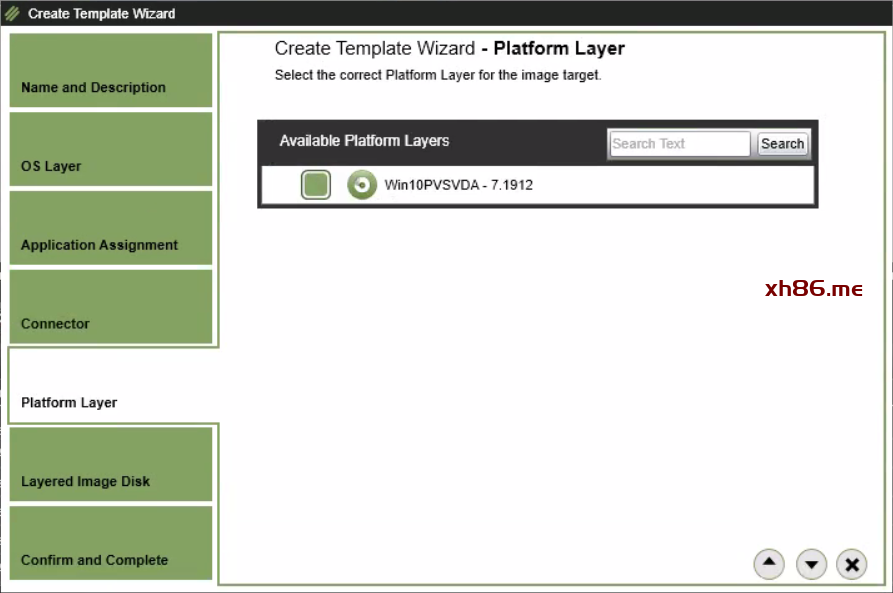

选择Platform Layer,点击下一步
 |
|
| 输入：

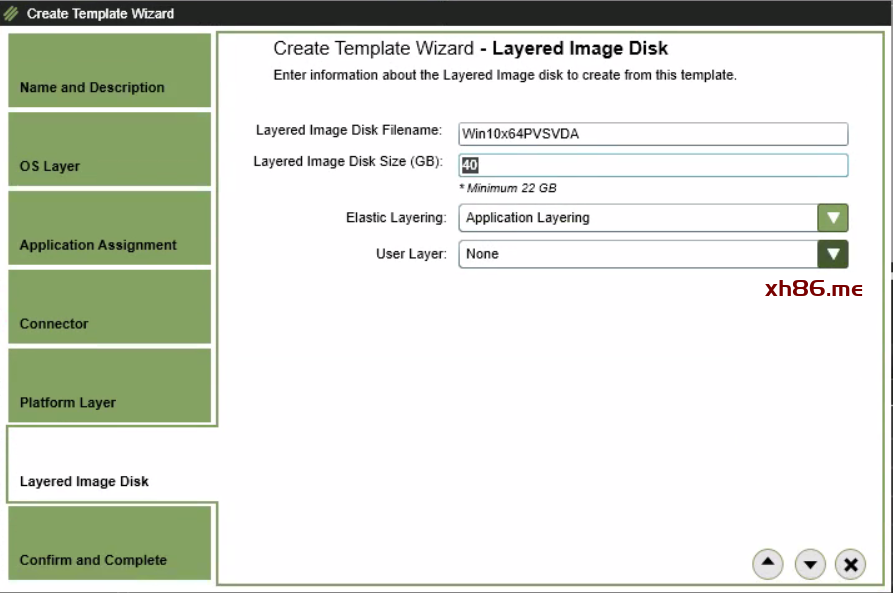

Layered Image Disk Filename: Win10x64PVSVDA Layered Image Disk Size: 40 Elastic Layering: Application Layers Onley 点击下一步  |
|

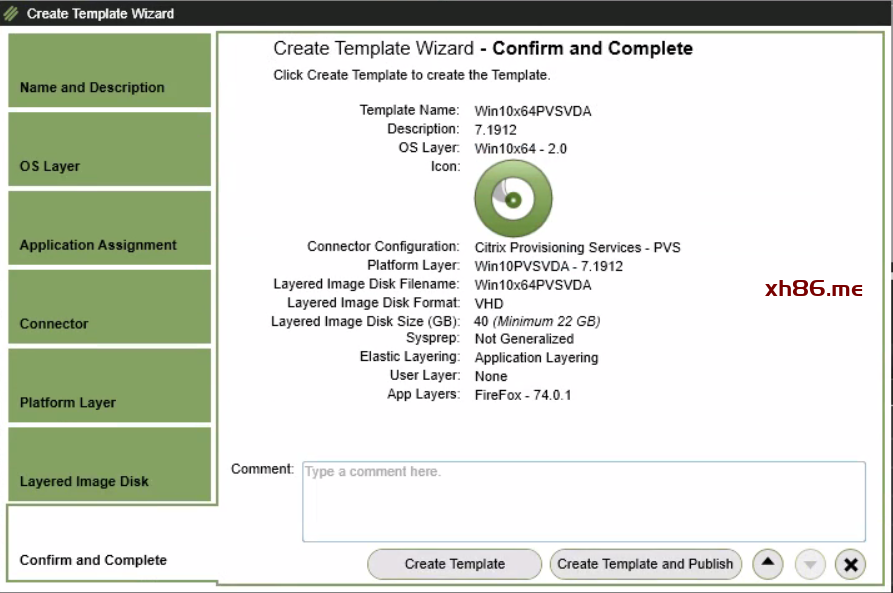

点击Create Template
 |
|

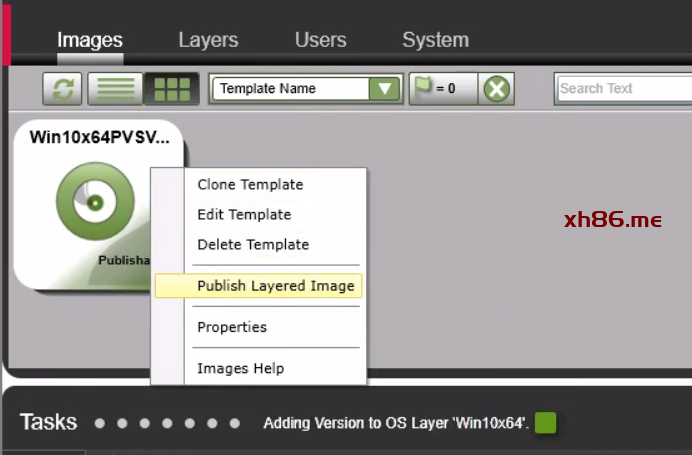

右键Image,点击Publish Layered Image
 |
|

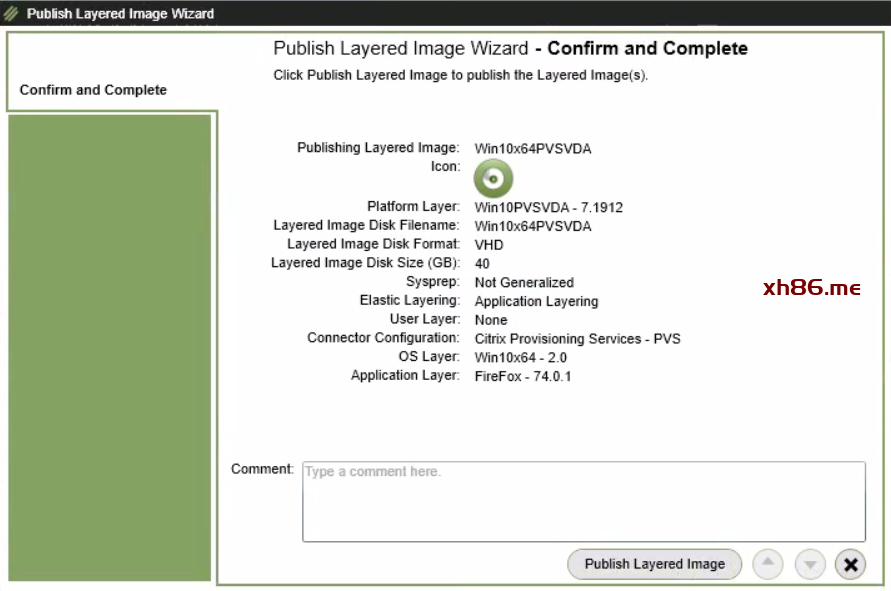

点击Publish Layered Image
 |
|

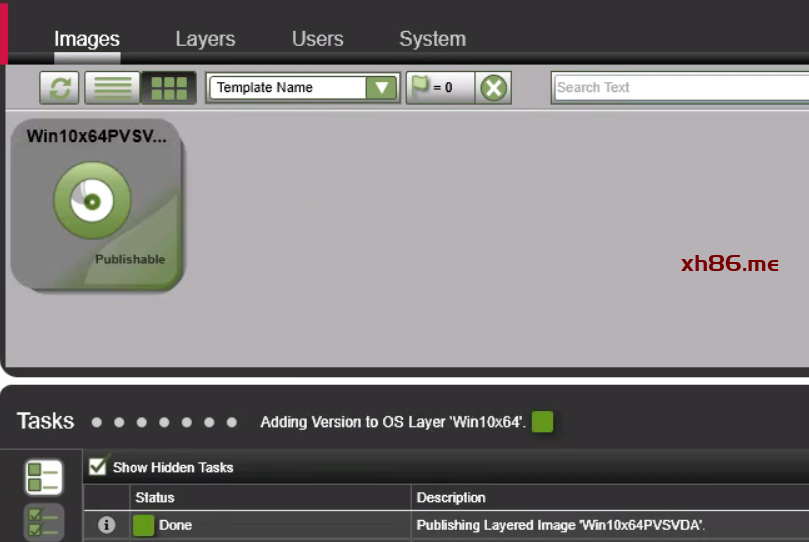

等待进度完成
 |
|

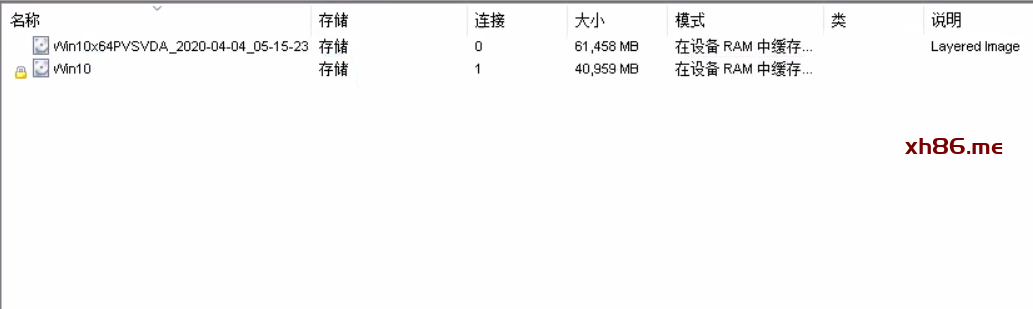

完成后可登陆PVS服务器，查看新创建的vDisk
 |
|
| 创建一台Target Device（此处省略创建步骤），选择从新创建的vDisk引导 | |

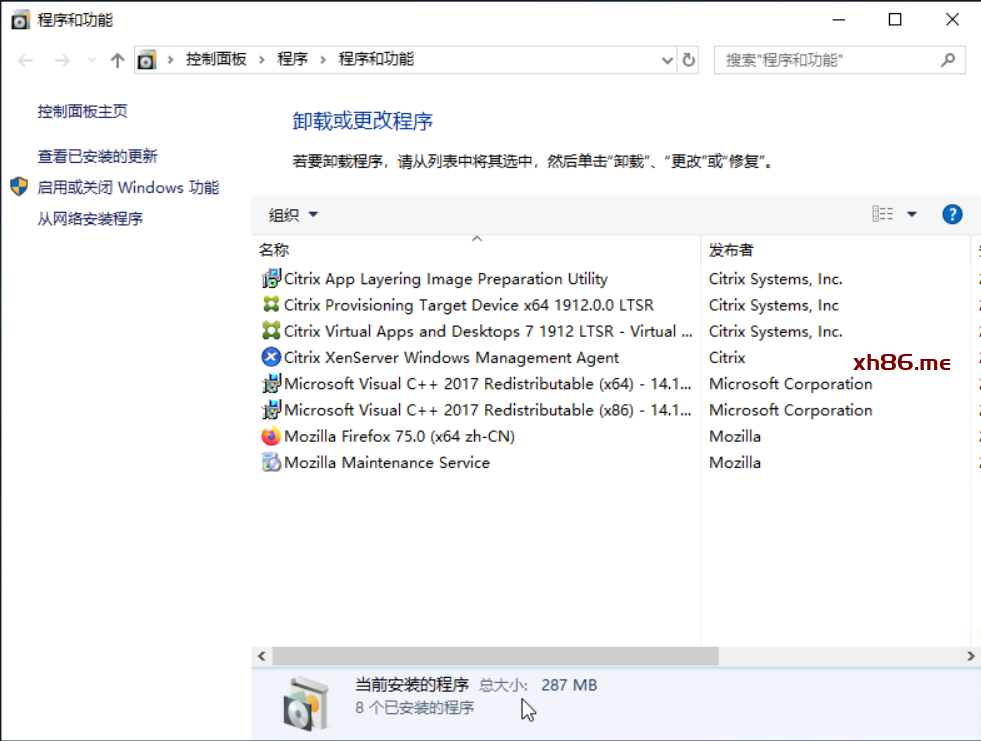

登陆系统可查看合并OS层、平台层、应用层安装的应用程序
 |
|

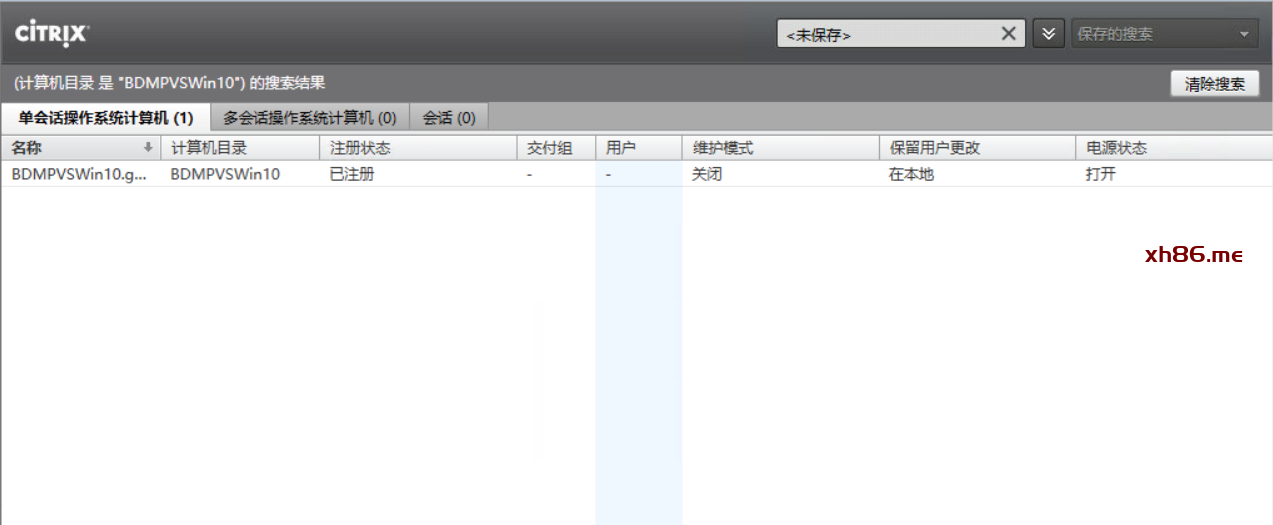

在DDC发布这台虚拟桌面（步骤介绍省略），查看注册状态为已注册
 |
|
| 注意：当vDisk创建后，可通过PVS XenDesktop 设置向导部署虚拟桌面，将之前用于OS Layers的虚拟机（删除硬盘）转换成Template，用于部署PVS VMs. |
发布Elastic Layer
| 步骤 | 操作 |
|---|---|

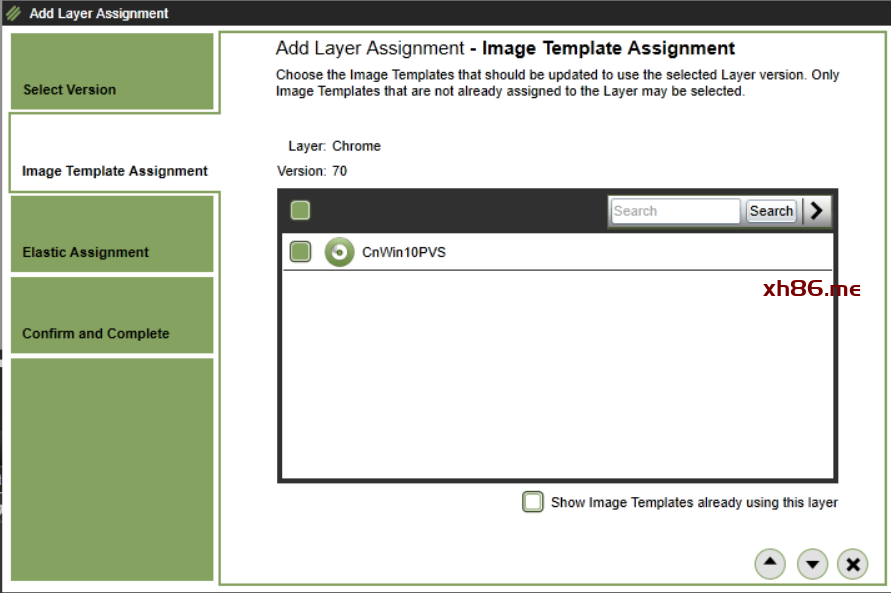

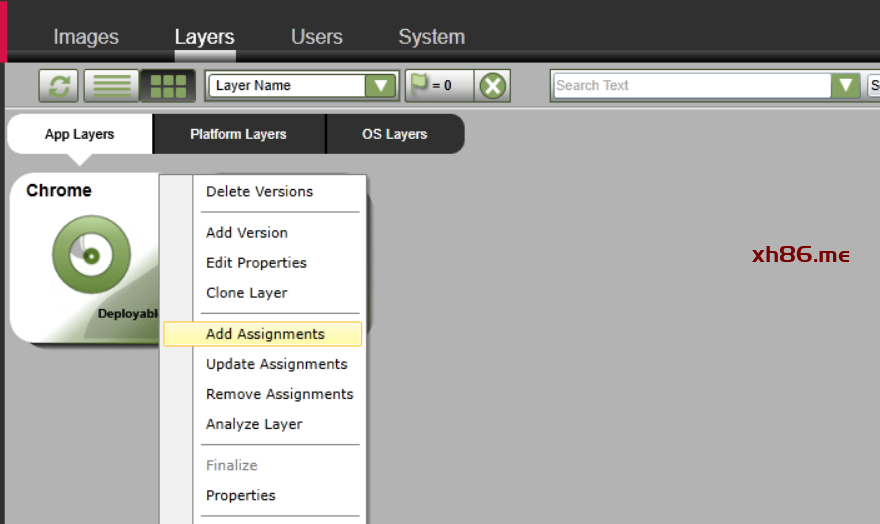

打开ELM，Layers-AppLayers,右键点击Chrome，点击Add Assignments，分配用户
 |
|

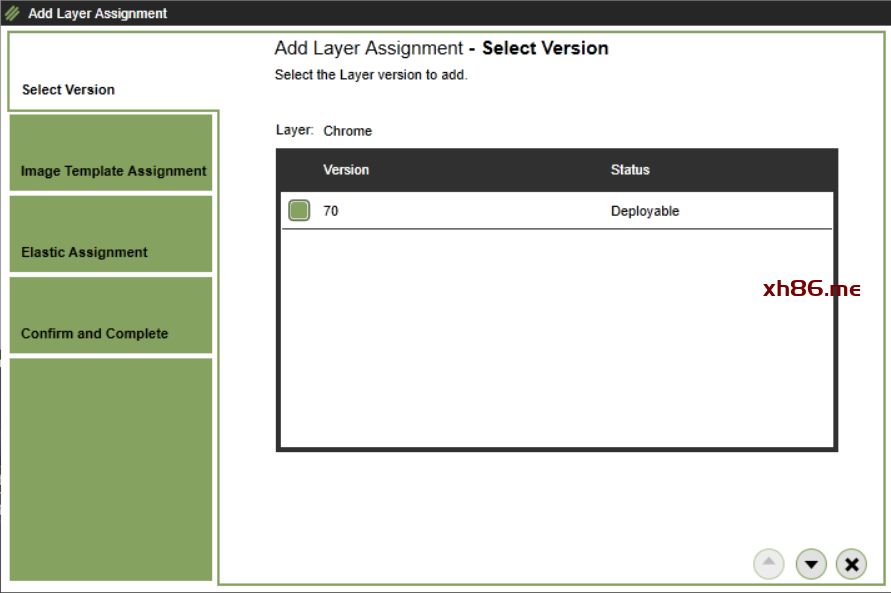

选择版本，点击下一步
 |
|
点击下一步
 |
|

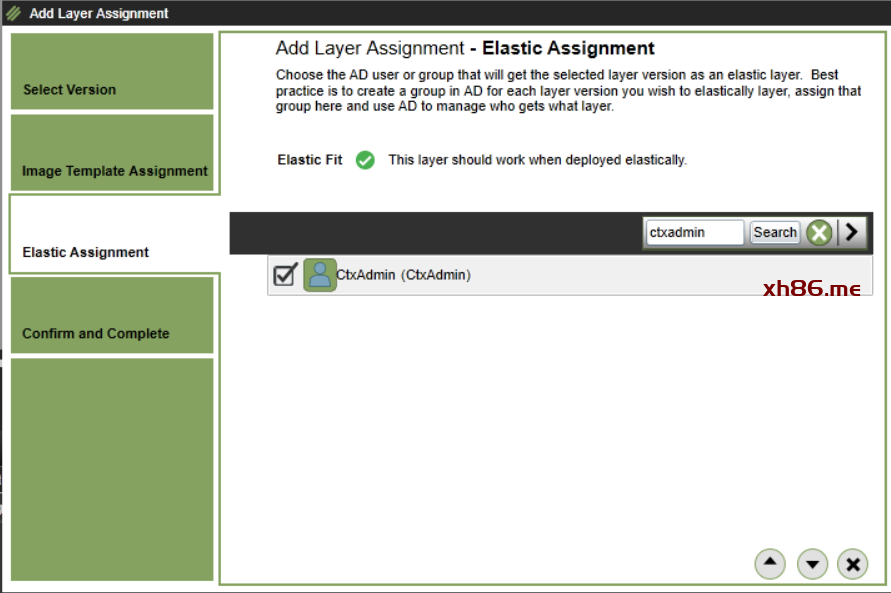

在搜索框内输入ctxadmin,点击Seach，在搜索结果中选中ctxadmin,点击下一步
 |
|

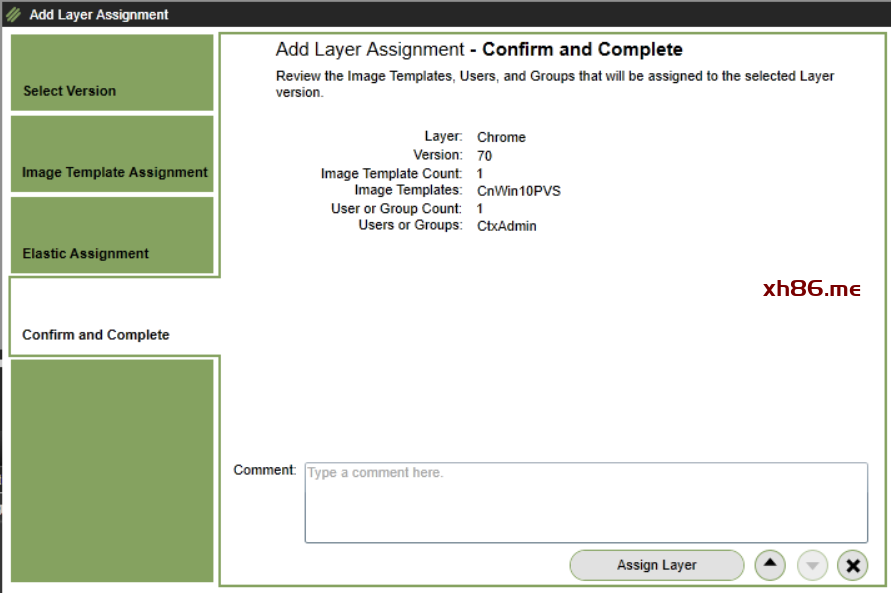

点击Assign Layer
 |
|

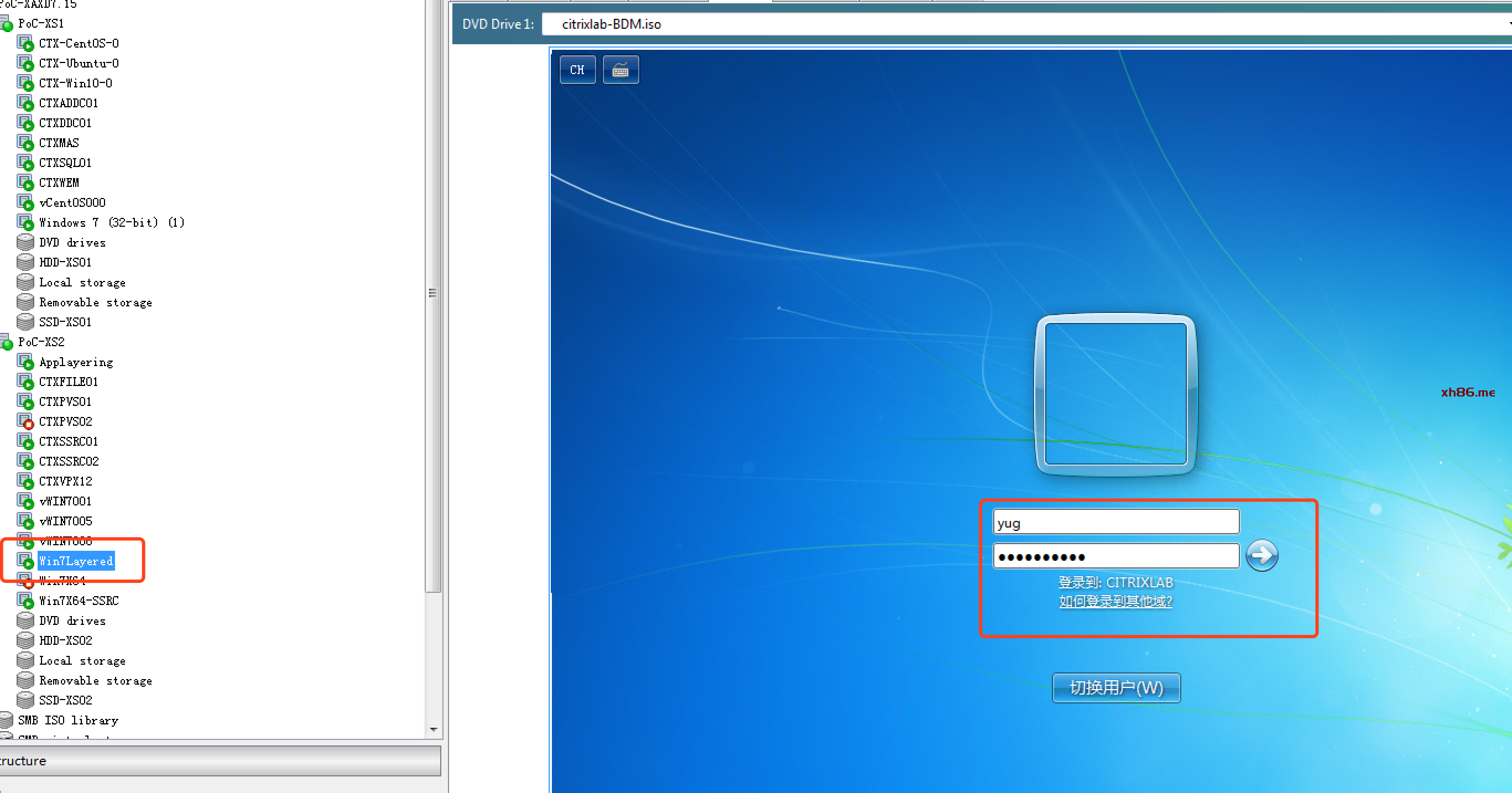

| 登陆BDMPVSWin10虚拟机，输入用户名密码：
用户名：yug 密码：citrix@123  |
|

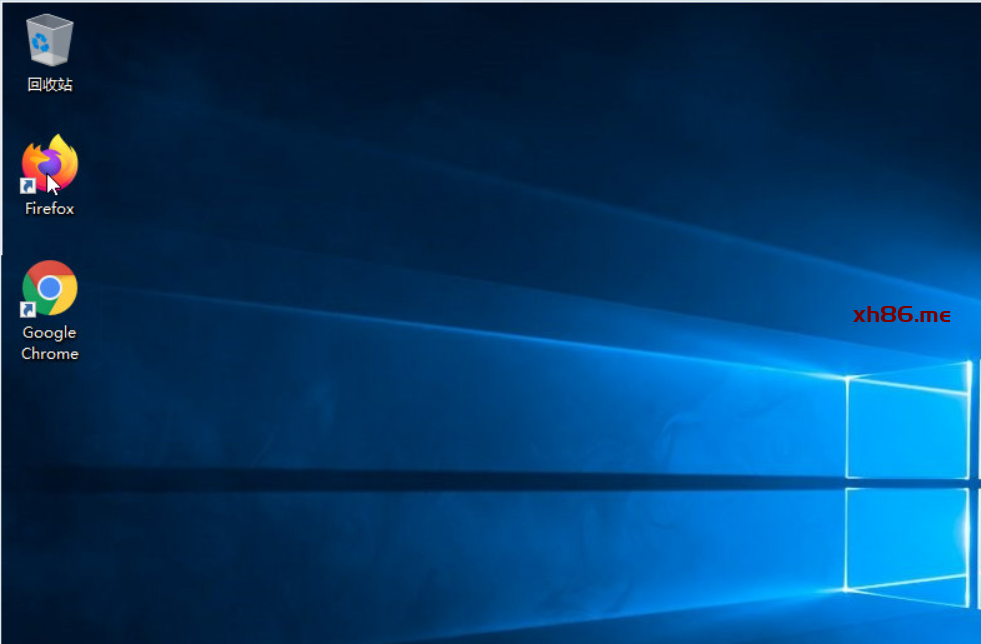

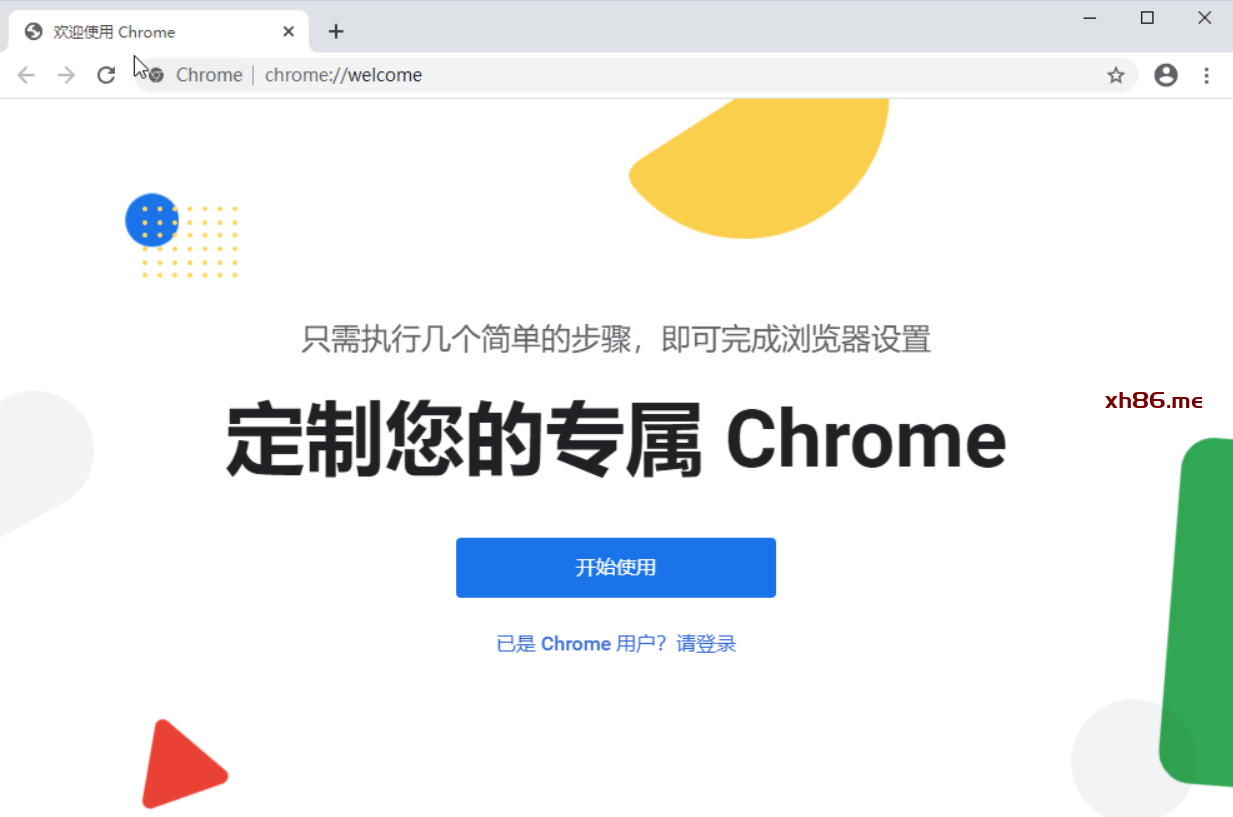

桌面上出现分配的Chrome浏览器，双击运行
 |
|
如同使用本地安装的应用一样
 |
|

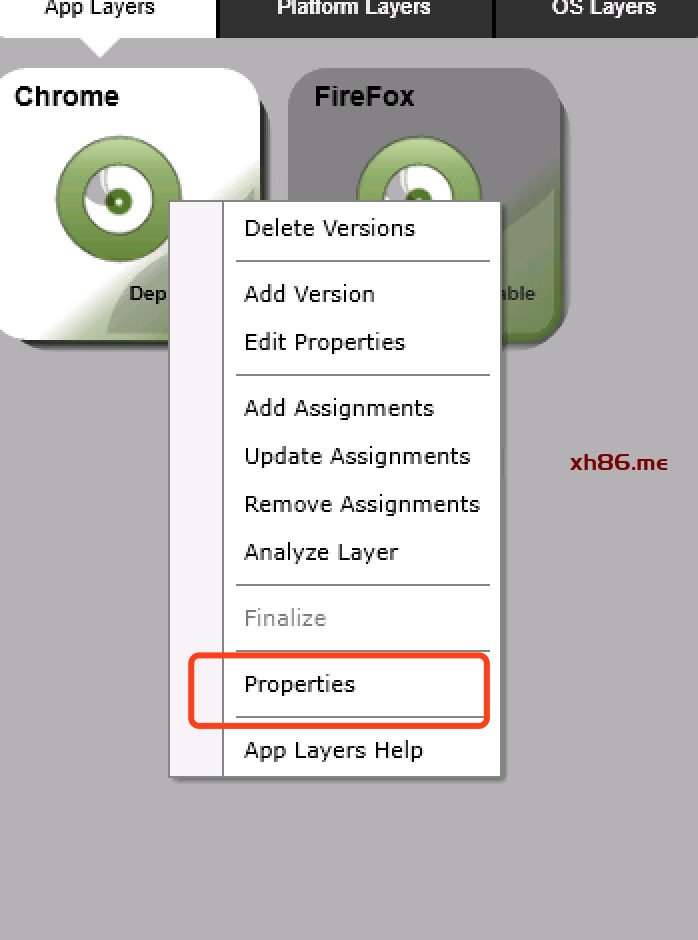

打开ELM控制台，右键Chorme，点击Properties
 |
|

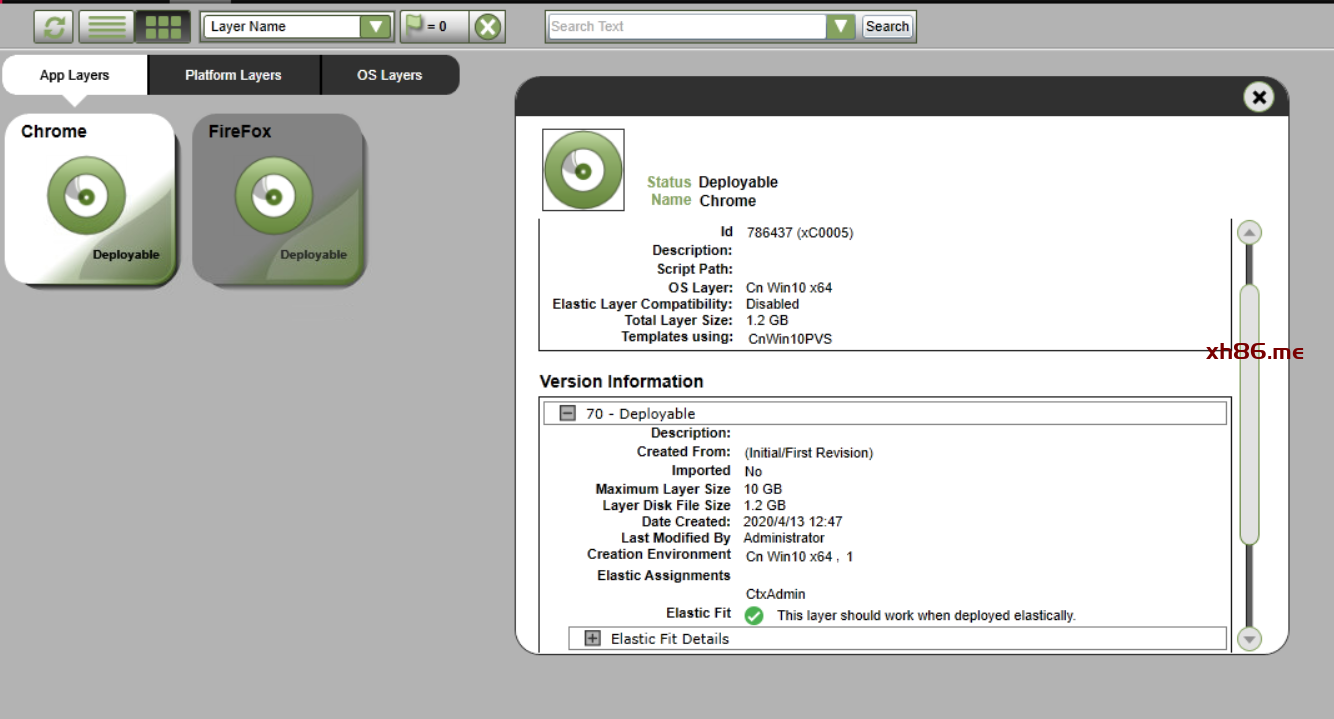

可查看当前应用层属性，如分配给哪些用户使用
 |
版本
| 步骤 | 操作 |
|---|---|

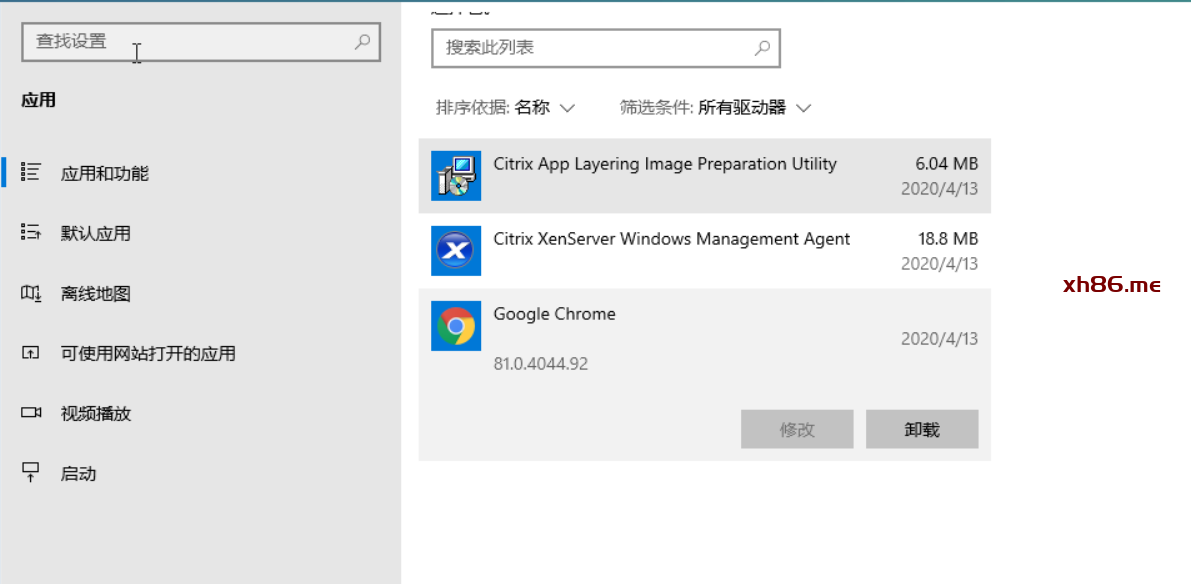

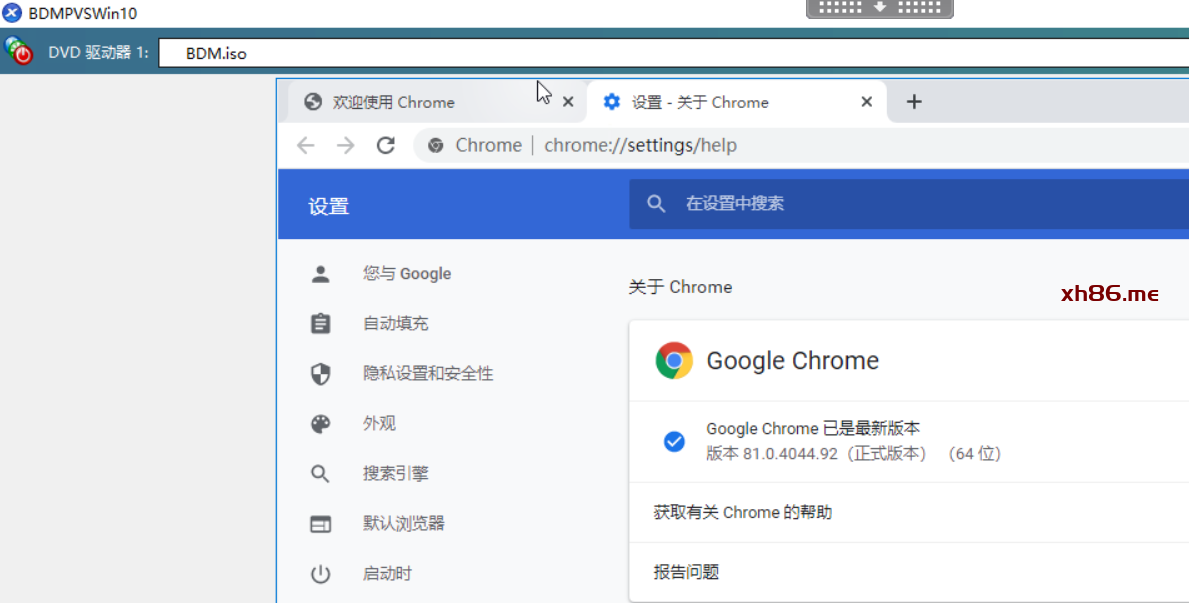

登陆虚拟机BDMPVSWin10，查看Chrome版本为81.0.4044.92
 |
|

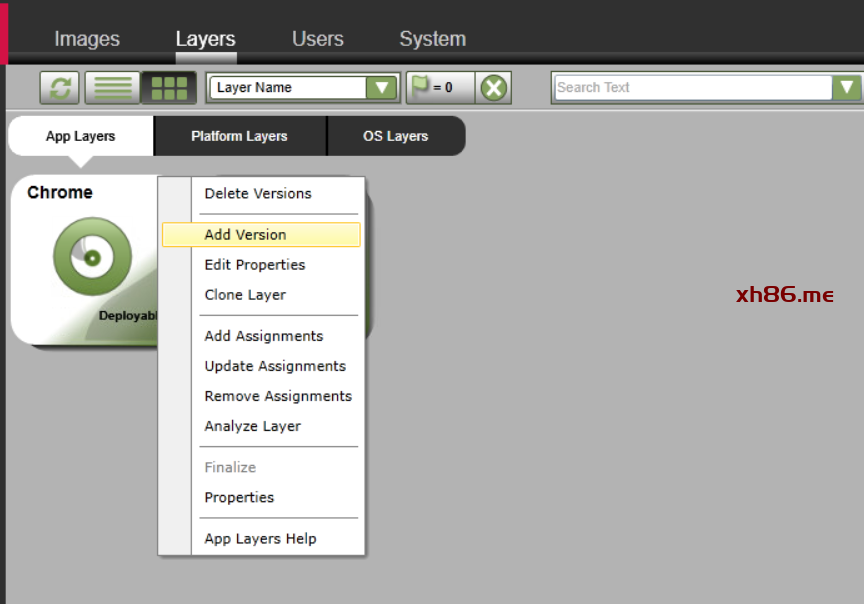

右键Chrome，点击Add Version
 |
|

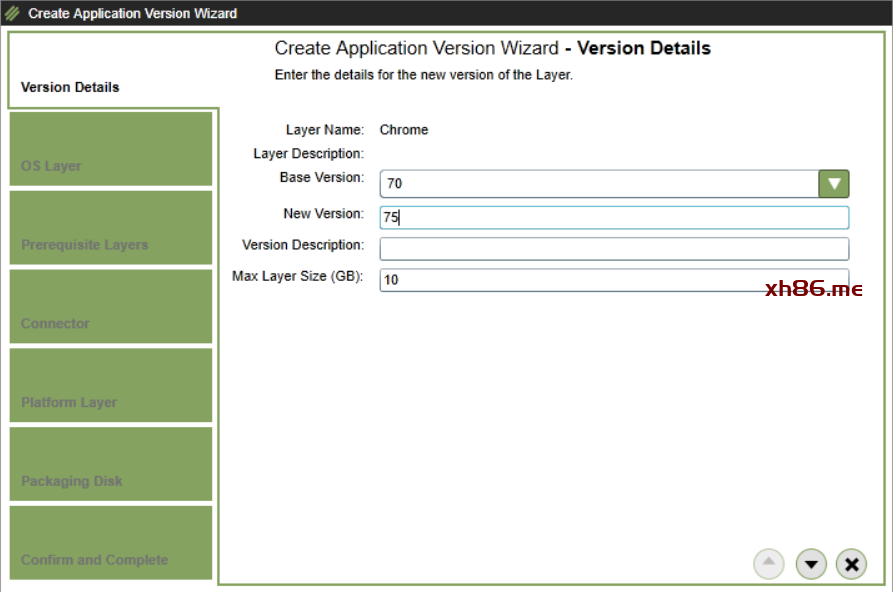

输入新的版本信息：75,点击下一步
 |
|

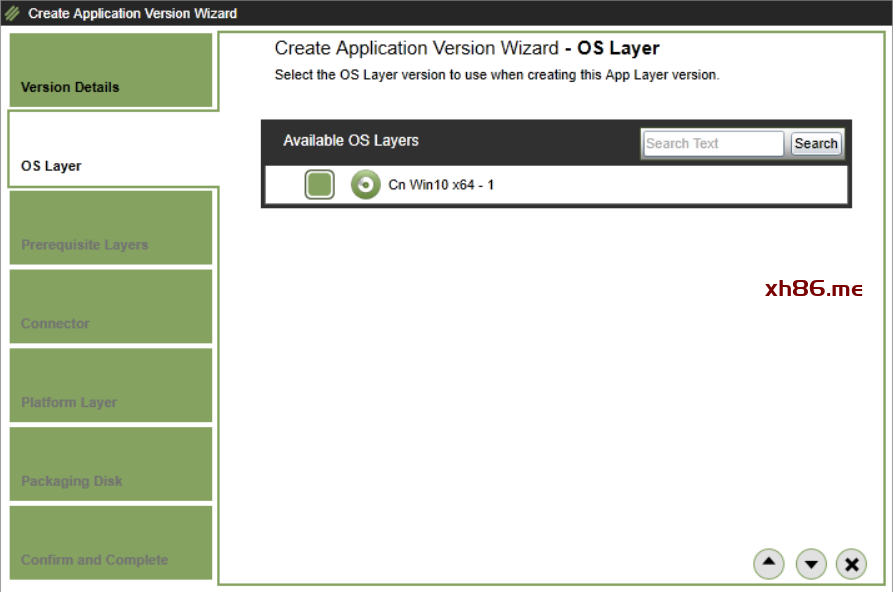

选择OS Layer，点击下一步
 |
|
点击下一步
 |
|

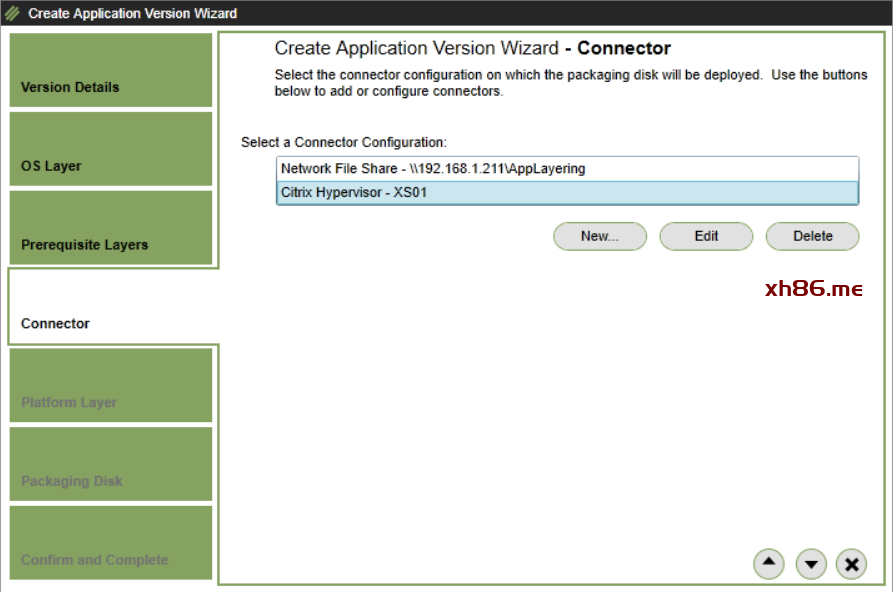

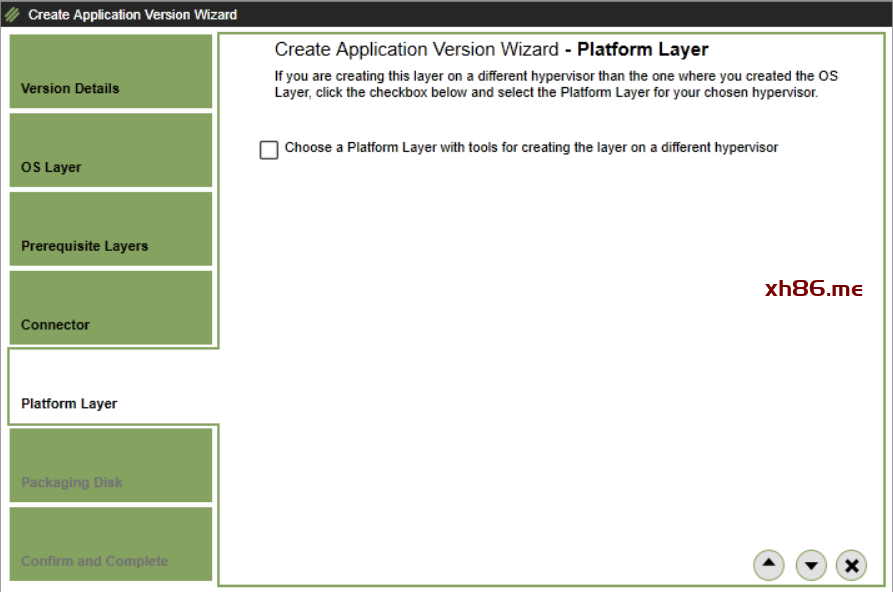

选择XenServer Connector，点击下一步
 |
|
点击下一步
 |
|
点击下一步
 |
|

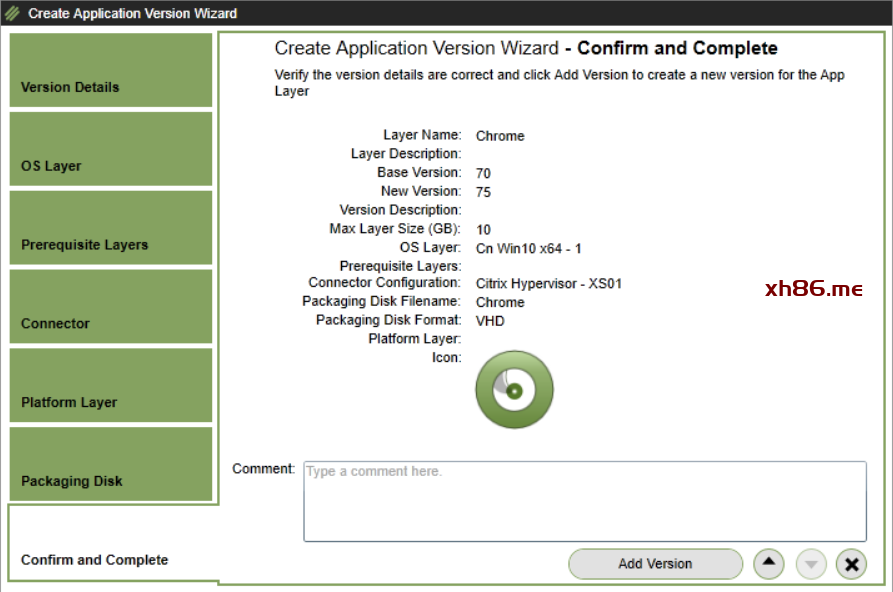

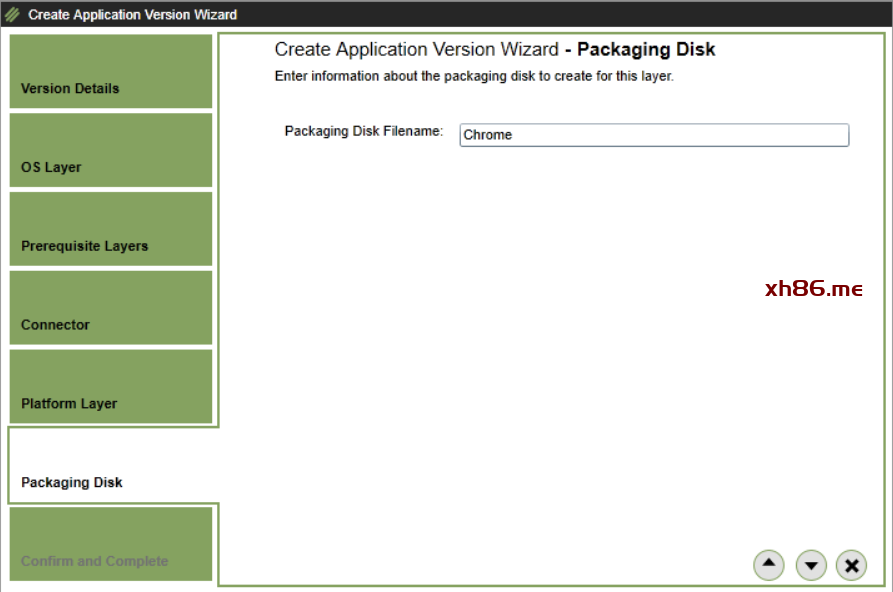

点击Add Version
 |
|

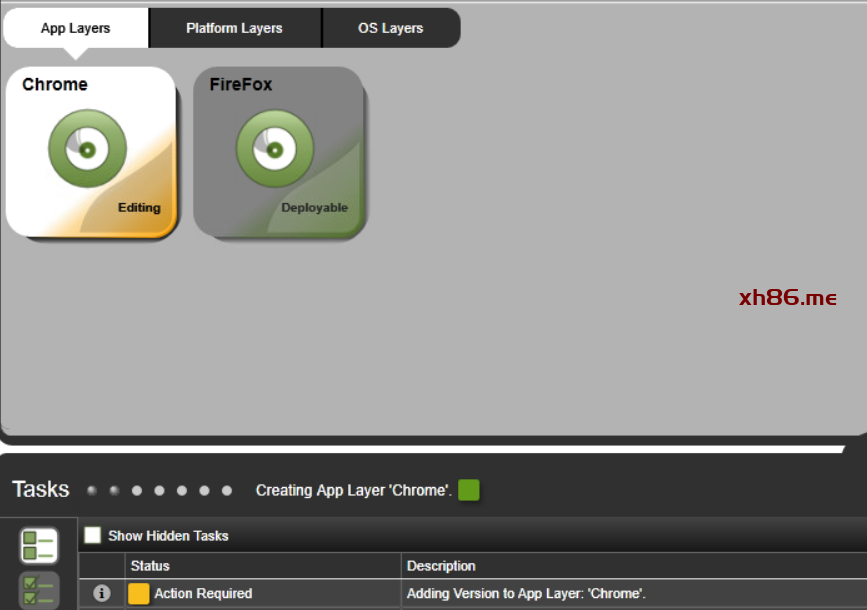

当Chrome 状态为Action Required
 |
|

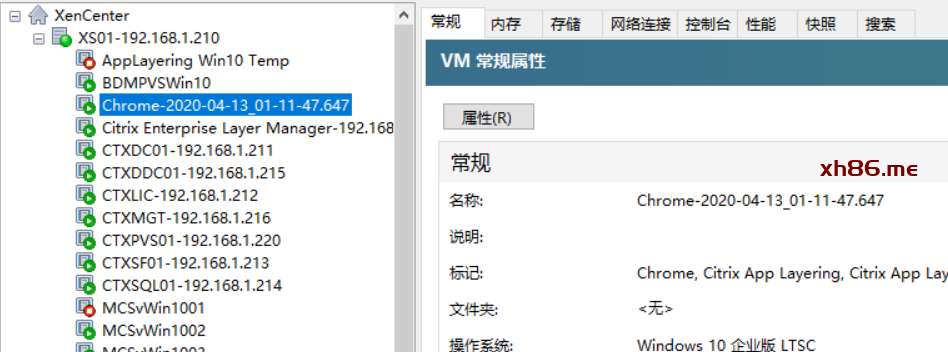

打开XenCenter，选择自动创建的Chrome虚拟机
 |
|

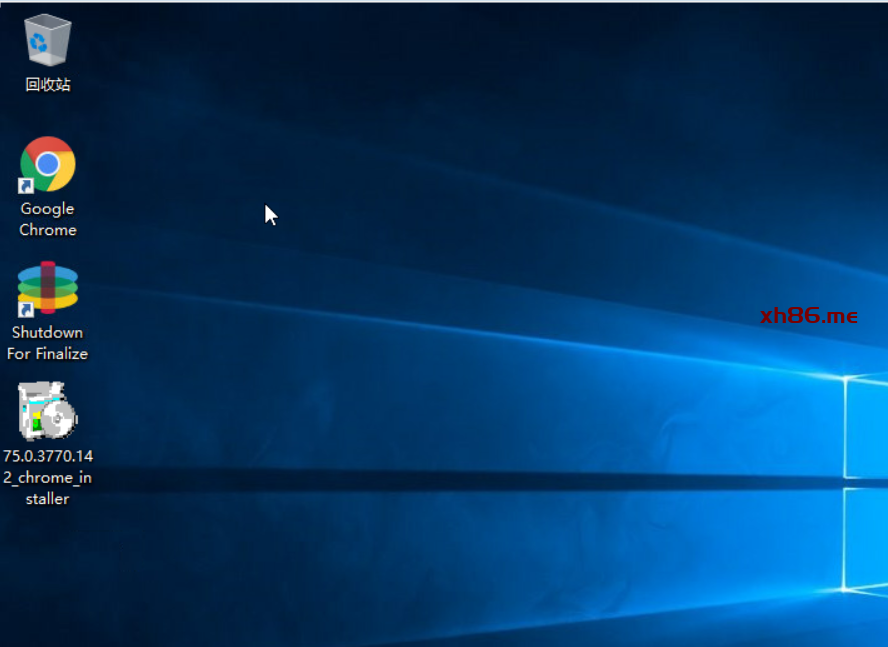

将Chrome75版本，拷贝至本地并双击安装
 |
|
卸载之前安装的Chrome 81版本
 |
|
| 等待安装结束 | |
查看更新版本为75
 |
|

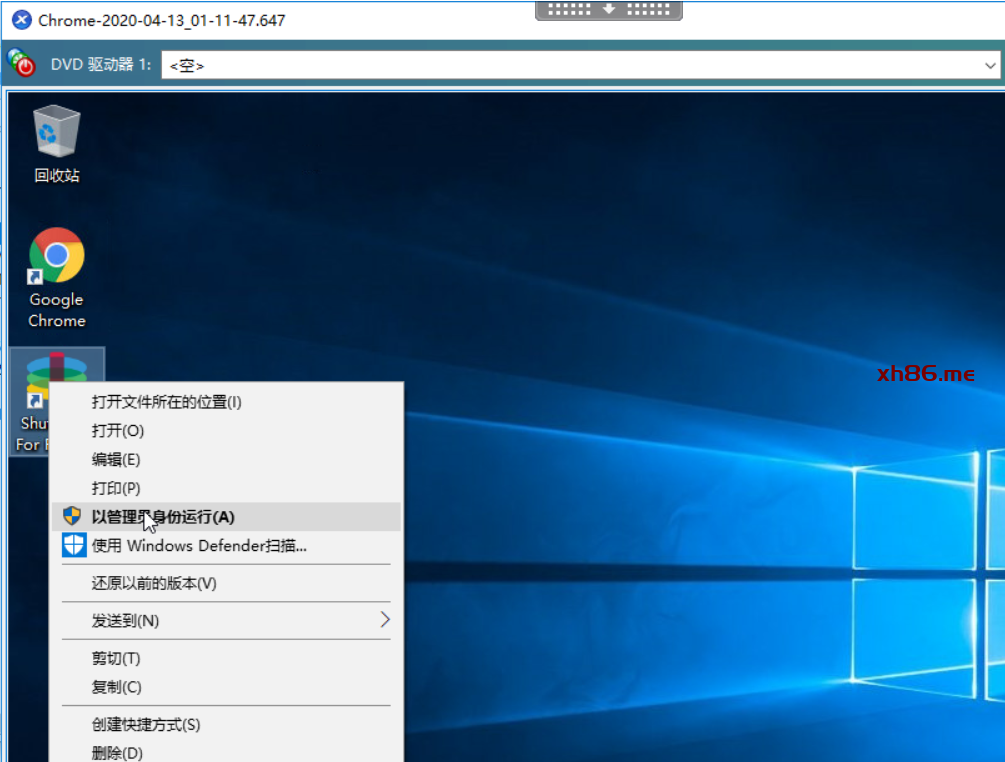

将安装文件删除，点击Shutdown For Finalize
 |
|

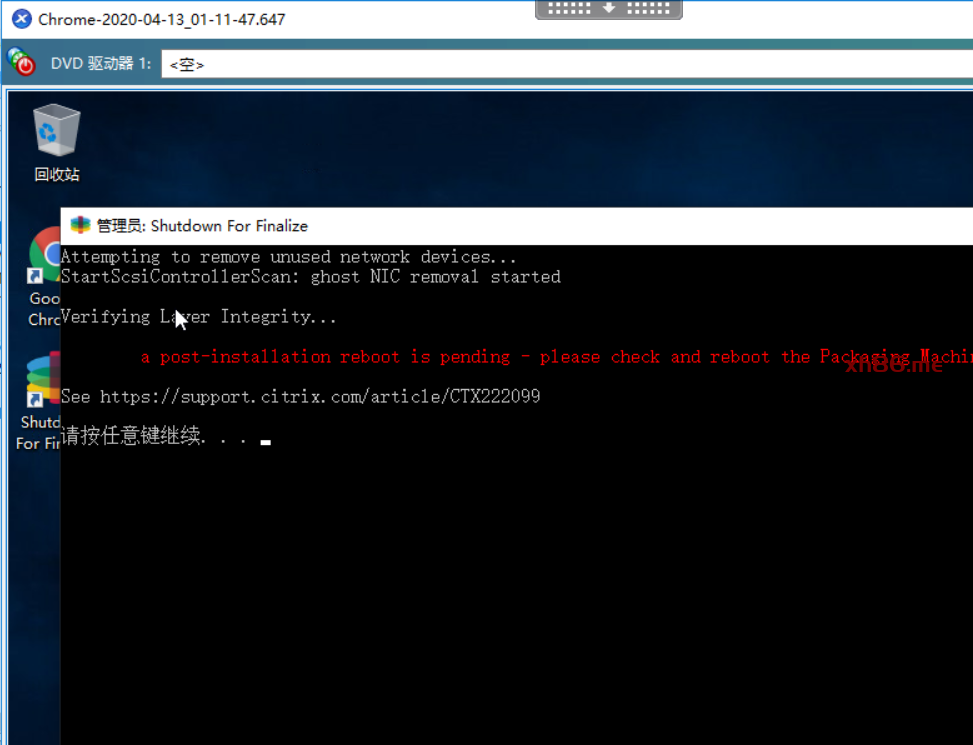

出现pending时，重启在执行上一步动作。
 |
|

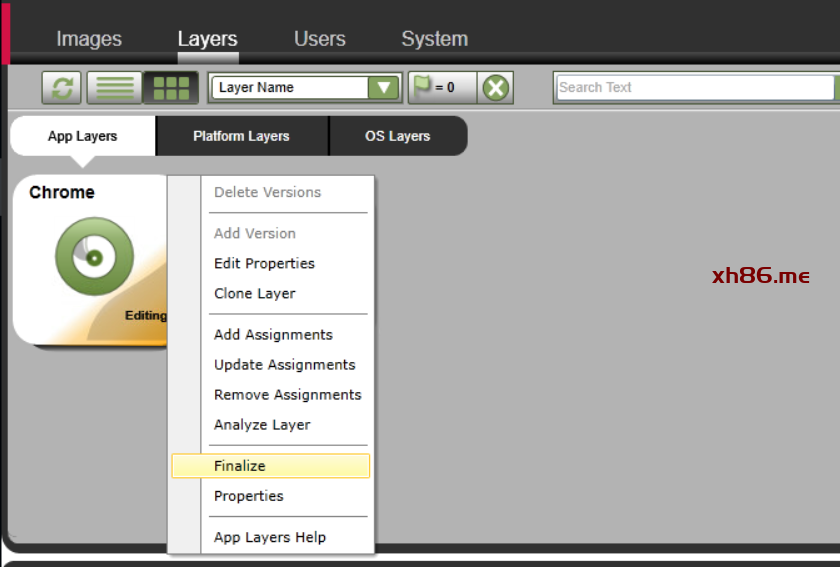

待虚拟机关闭后，打开ELM控制台，右键Chrome，点击Finalize
 |
|
点击下一步
 |
|

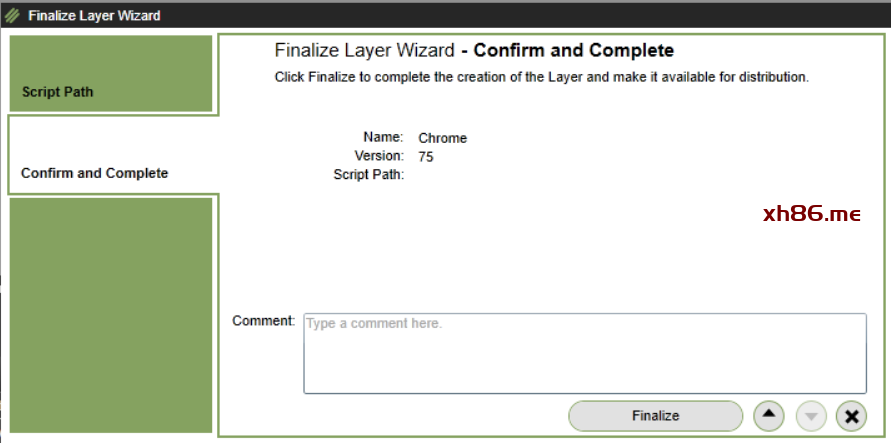

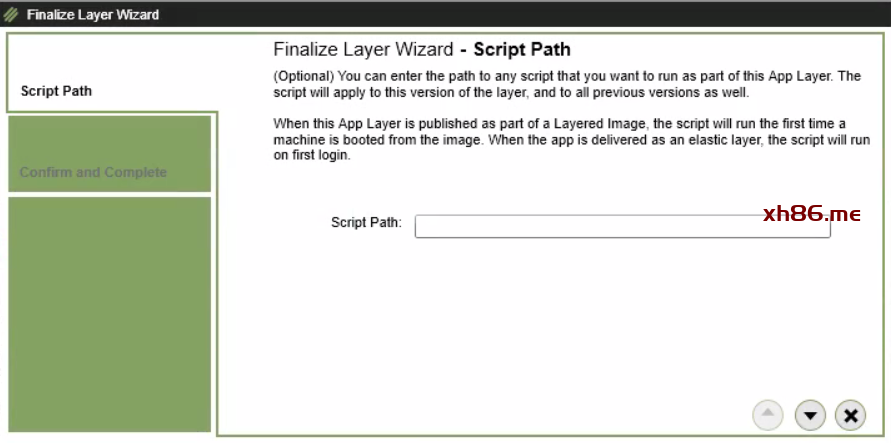

点击Finalize
 |
|

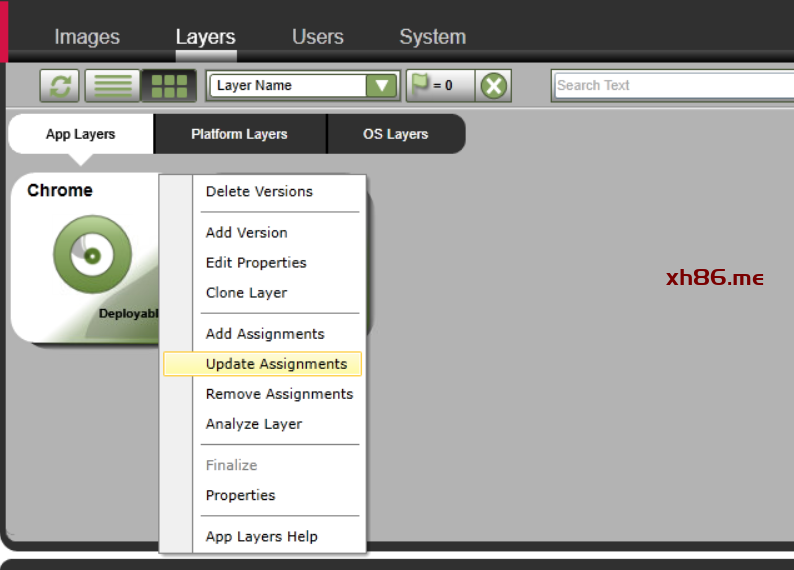

当Chrome状态为Deployable时，右键Chrome，点击Update Assignments
 |
|

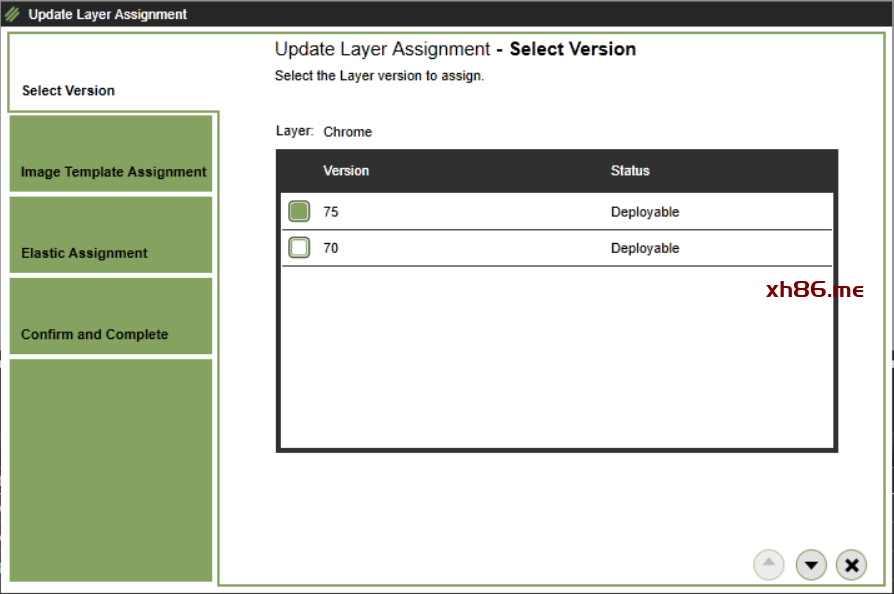

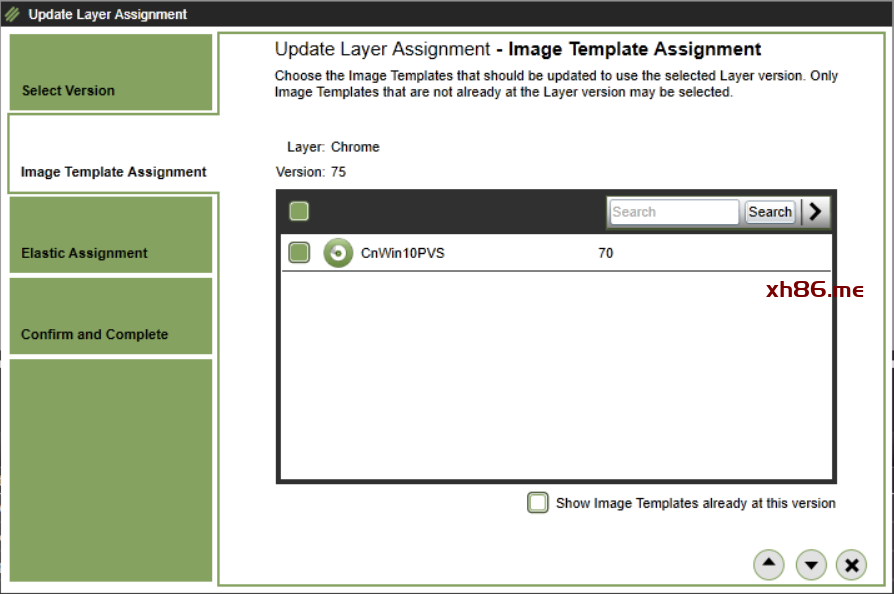

选择75版本，点击下一步
 |
|
点击下一步
 |
|

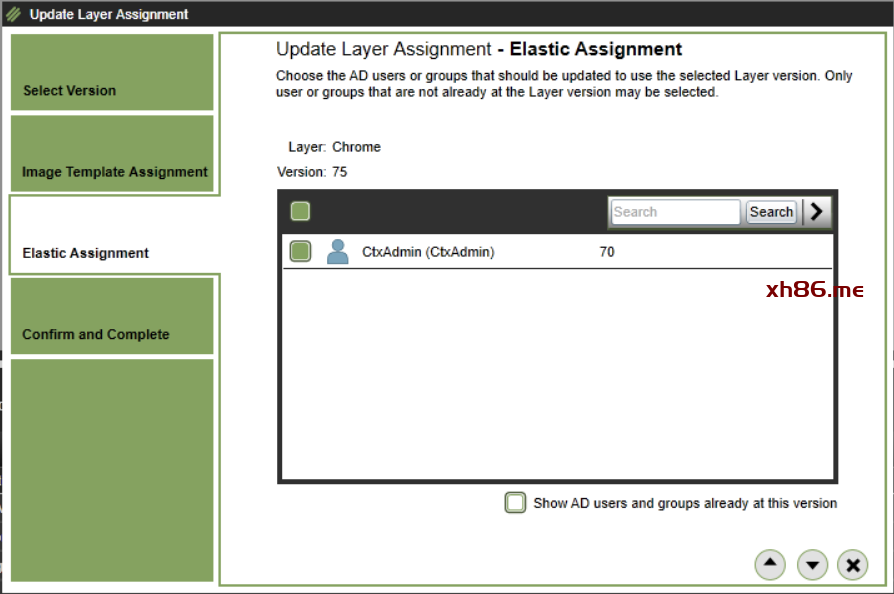

选择用户ctxadmin,点击下一步
 |
|

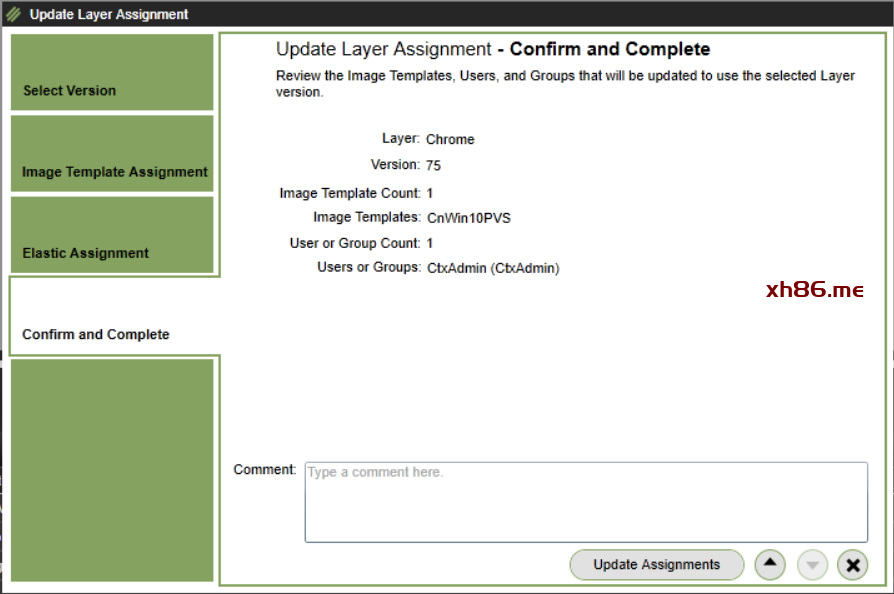

点击Update Assignments  |
|

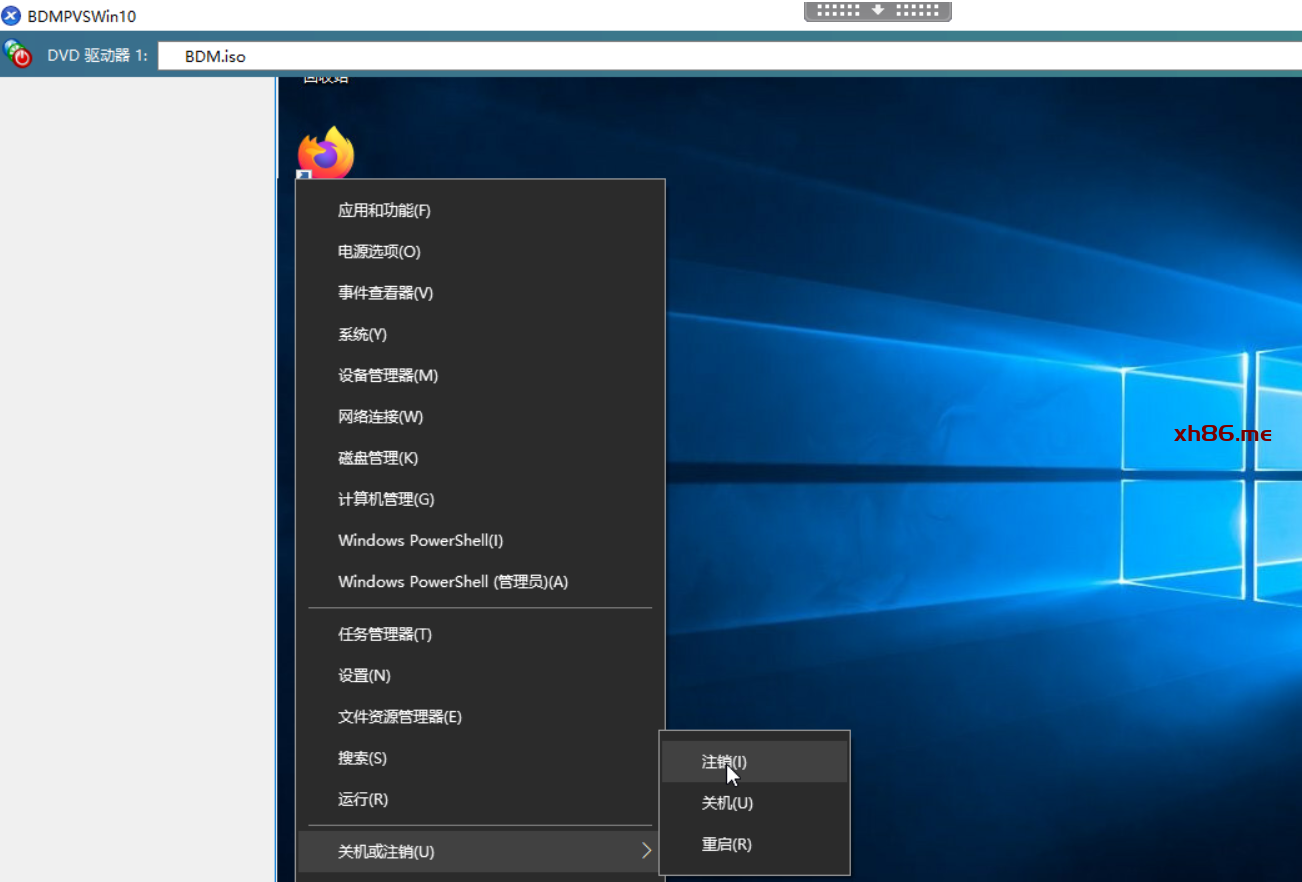

打开虚拟机BDMPVSWin10,注销当前用户
 |
|
| 重新登陆虚拟机 | |

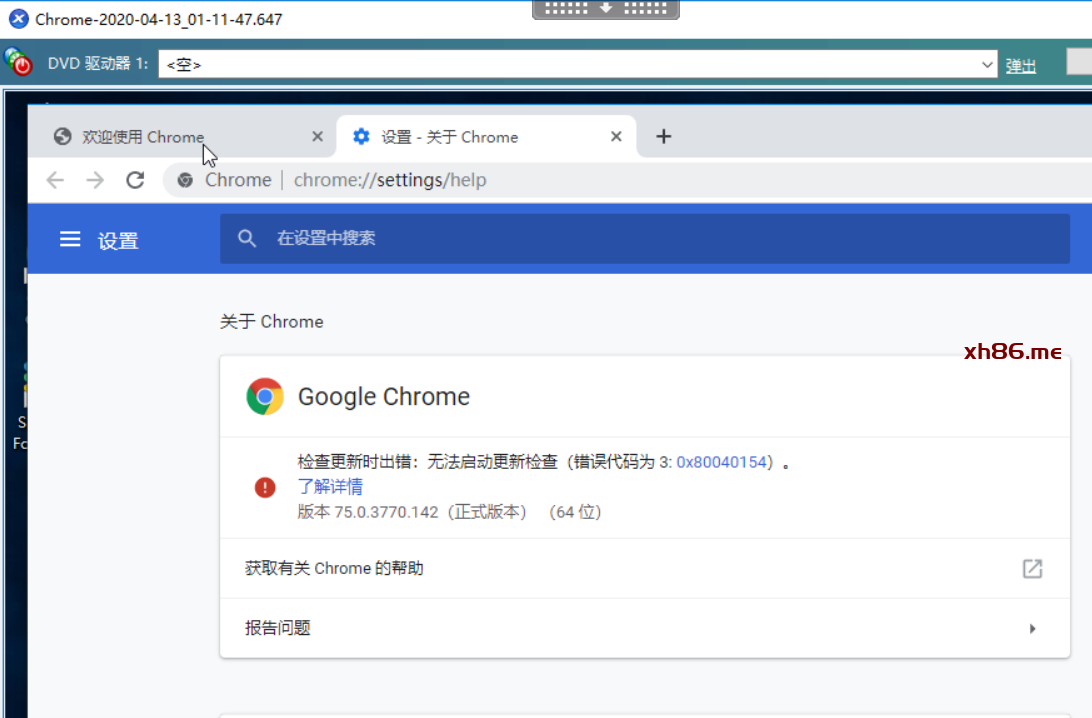

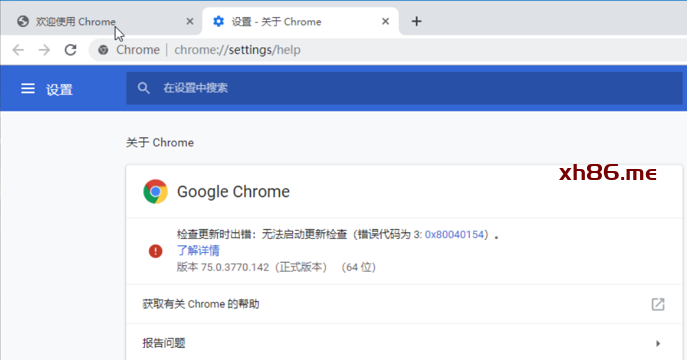

打开Chrome浏览器，查看已更新到75
 |
