PoC标准化实施指南4.0

PVS池化桌面

版本:Draft

www.citrix.com.cn

目录

第1章 PVS简述 3

第2章 主要步骤 3

第3章 准备工作 3

第4章 PVS管理组件的基本安装 4

4.1 PVS控制台安装 4

4.2 PVS服务器安装 14

4.3 PVS配置向导 23

第5章 虚拟磁盘镜像抓取 41

5.1 配置DHCP 66、67选项 41

5.2 制作目标设备映像 43

第6章 PVS置备池化桌面 70

6.1 创建批量虚拟机模板 70

6.2 配置镜像交付类型(RAM Cache with disk overflow) 73

6.3 PVS批量置备池化桌面 75

PVS简述

基于流技术的无盘桌面利用富客户端的本地计算能力,同时集中管理桌面的统一镜像。这种方法很简便而且成本低廉,能够利用现有PC资源并最大限度降低数据中心开销,帮助客户实施桌面虚拟化。它还适用于使用无盘PC的政府部门和大学实验室,确保最高的数据安全性。

Citrix Provisioning Server 采用流技术通过网络将单一标准桌面镜像,包括操作系统和软件按需交付给物理/虚拟桌面。一方面可以配合第二个场景实现VDI单一镜像管理;另一方面适用于三维图形要求更高的环境,除了硬盘之外,内存、CPU、GPU都调用本地的计算资源,所以性能基本和传统桌面没有区别,是Citrix在大型桌面虚拟化项目中首推的桌面镜像交付方式。PVS以高效、便捷、低消耗、易扩容的特点受到广大用户的推崇。

新版本中增加了PVS加速器功能。

主要步骤

本文介绍了CitrixPVS的环境部署及虚拟桌面的批量交付安装的基本过程。其中包括了:

PVS管理组件的基本安装

虚拟磁盘镜像抓取

配置镜像交付类型(RAM cache with disk overflow)

PVS置备池化桌面

准备工作

为了规范,我们使用ctxadmin做为CVAD的管理员。如果未建此账号,请参在活动目录中,新建此账号。注意:不能将任何新建账号加入到域管理员组(Domain Admin)中。

当重新登陆时, 用新创建的CVAD管理员账号(域账号)登陆到PVS服务器操作系统, 然后按以下进行PVS服务组件的安装。(注意,必须使用域账号来进行以下步骤安装)

  • 请确认您的PVS虚拟机是否通过模板创建的,需要确保该计算机的SID已经更新;
  • 为PVS配置固定IP地址,同时指定DNS地址;主机名为ctxpvs01
  • 由于要放置虚拟机镜像, 建议磁盘容量放大到100G或者单独设立一个100G磁盘空间

PVS管理组件的基本安装

PVS控制台安装

步骤 操作

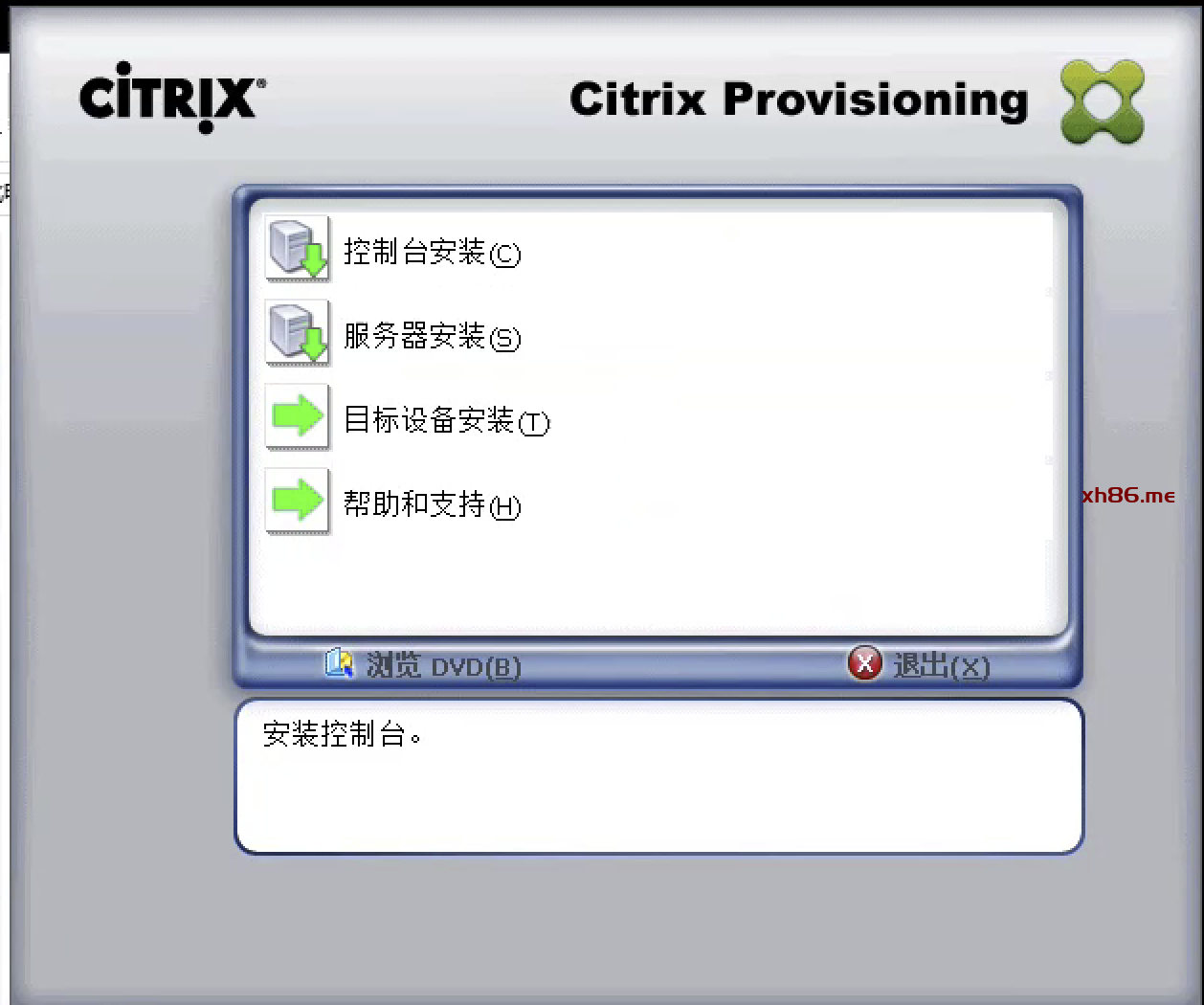

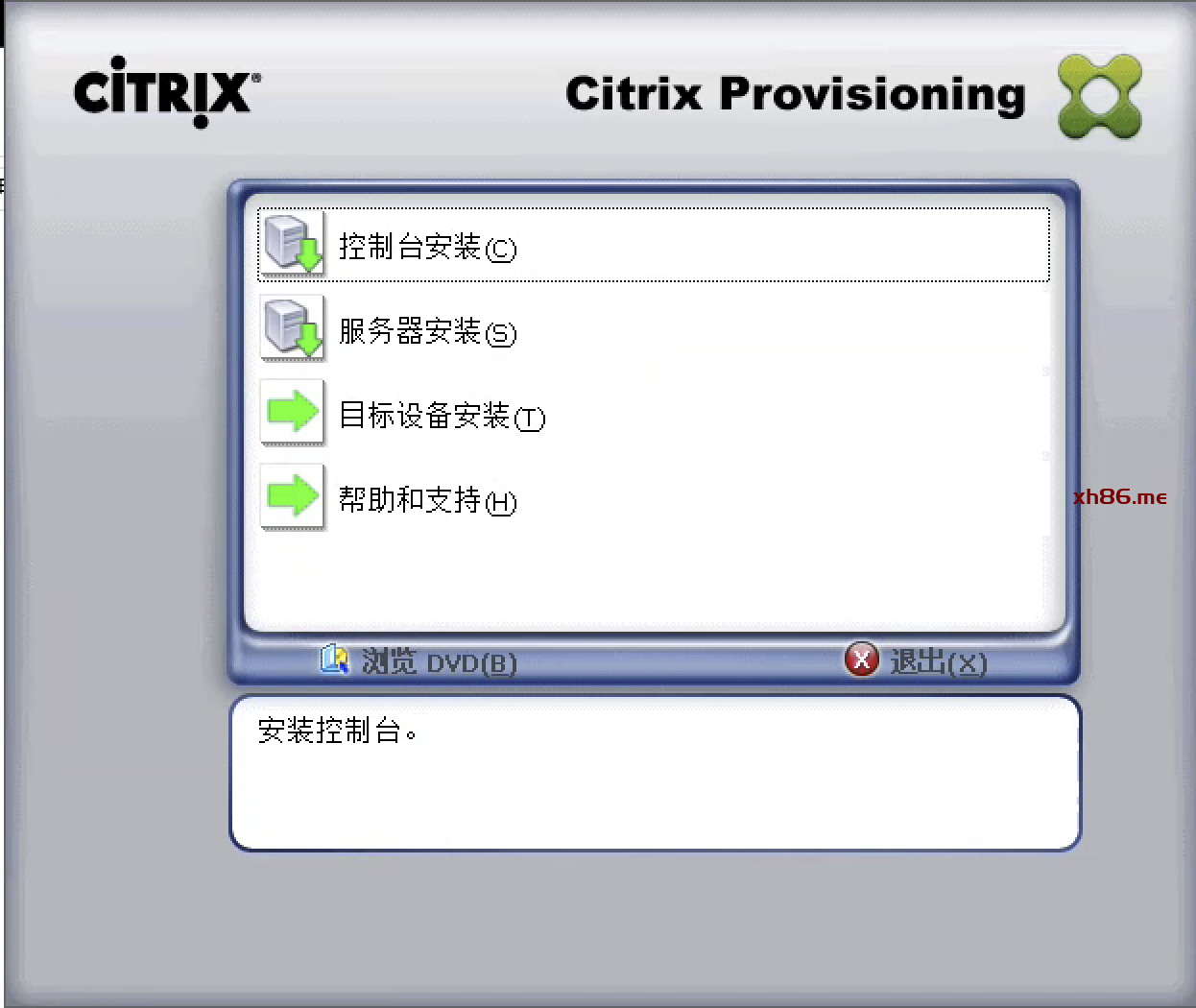

挂载下载的ProvisioningServices 1912 LTSR镜像文件,自动运行,首先进行控制台的安装。

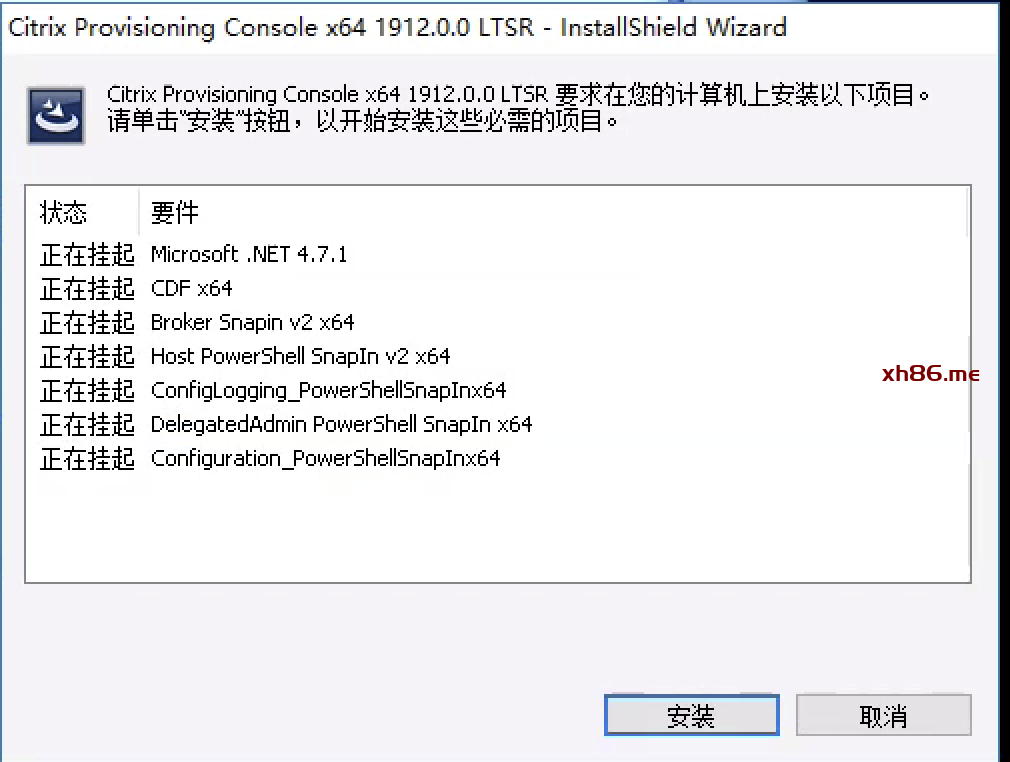

弹出安装需求框,点击安装

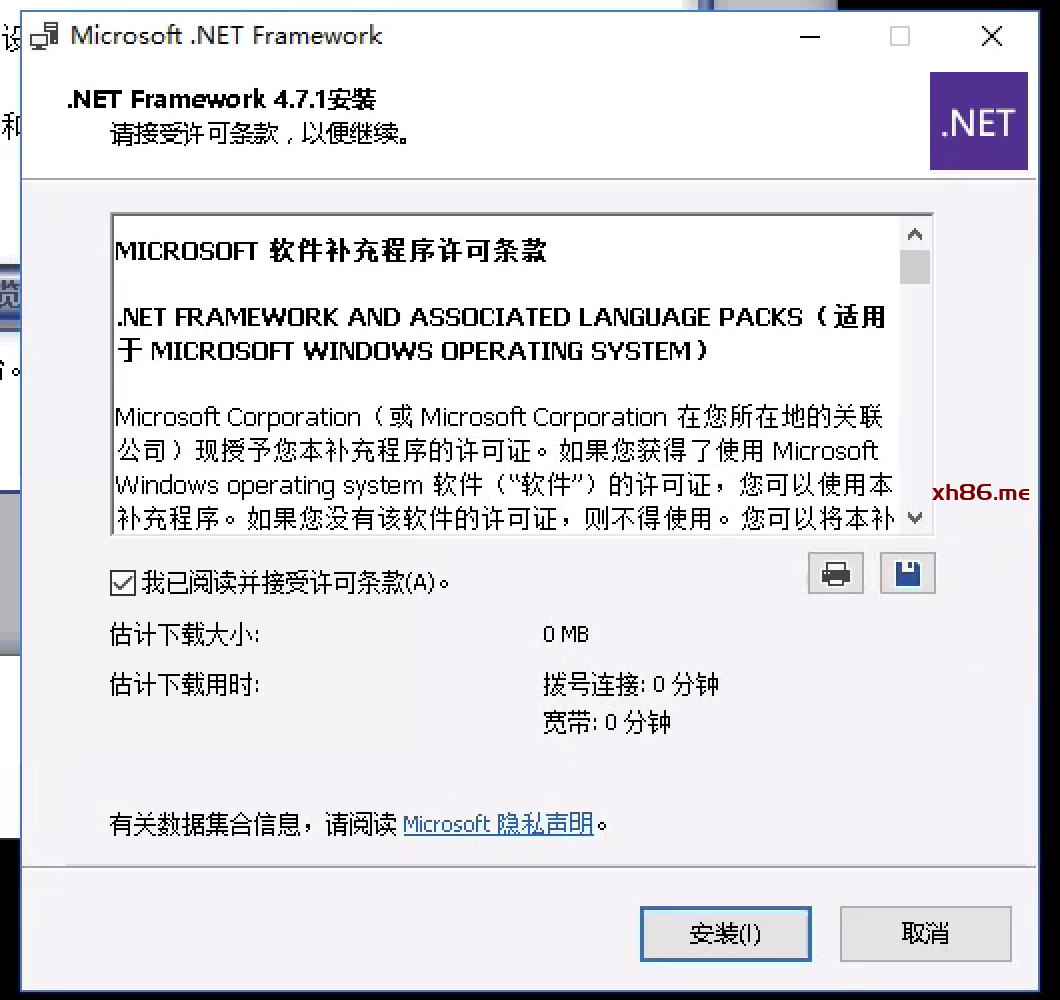

弹出.Net Framework 4.7.1安装引导界面,点击“安装”。

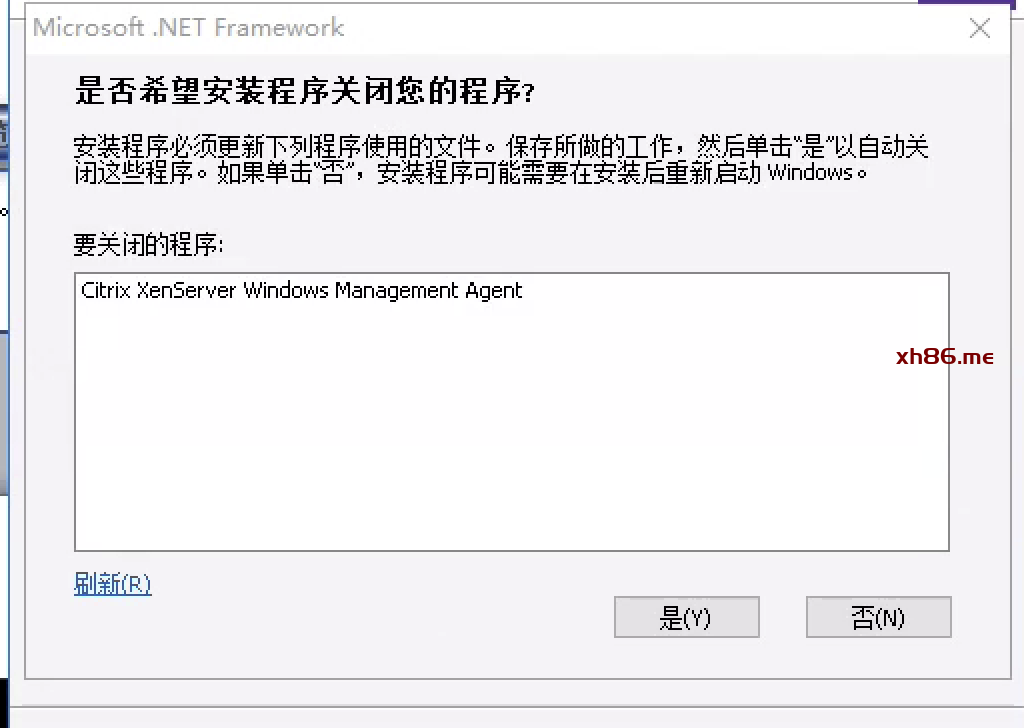

点击”是”

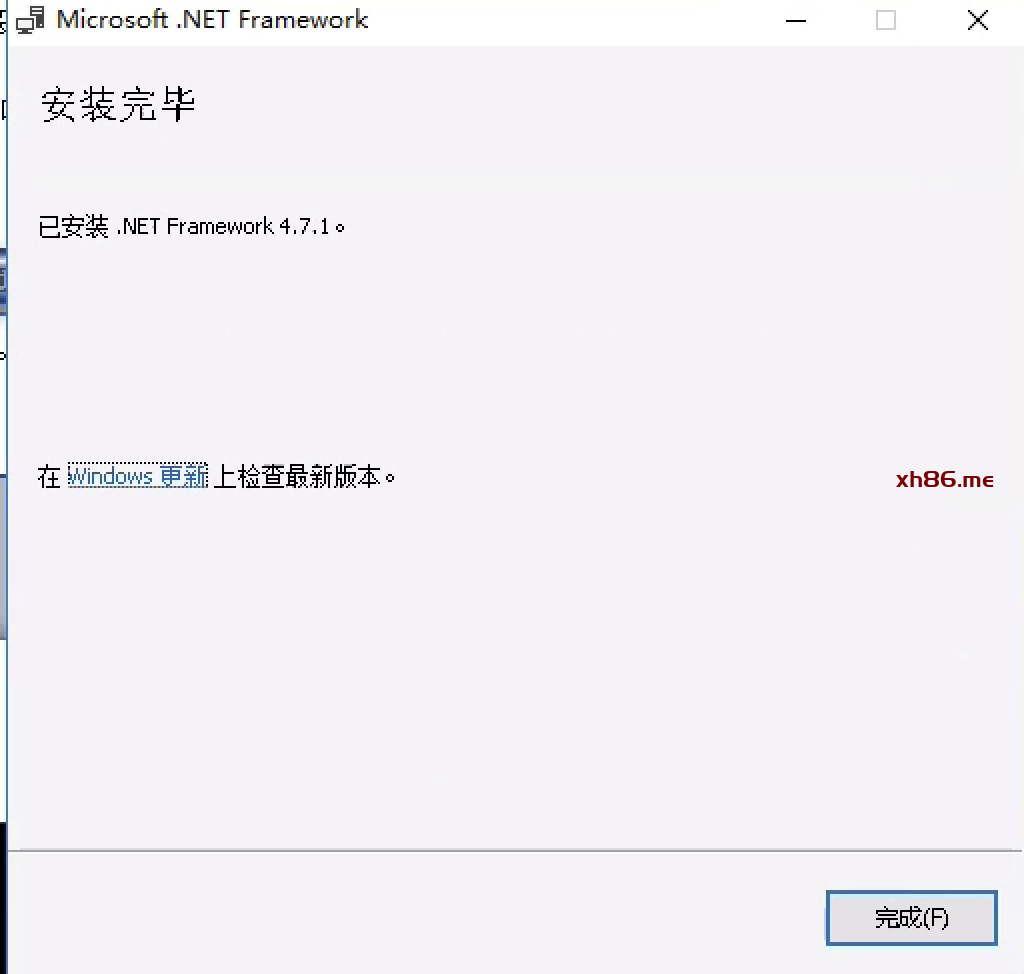

点击”完成”。

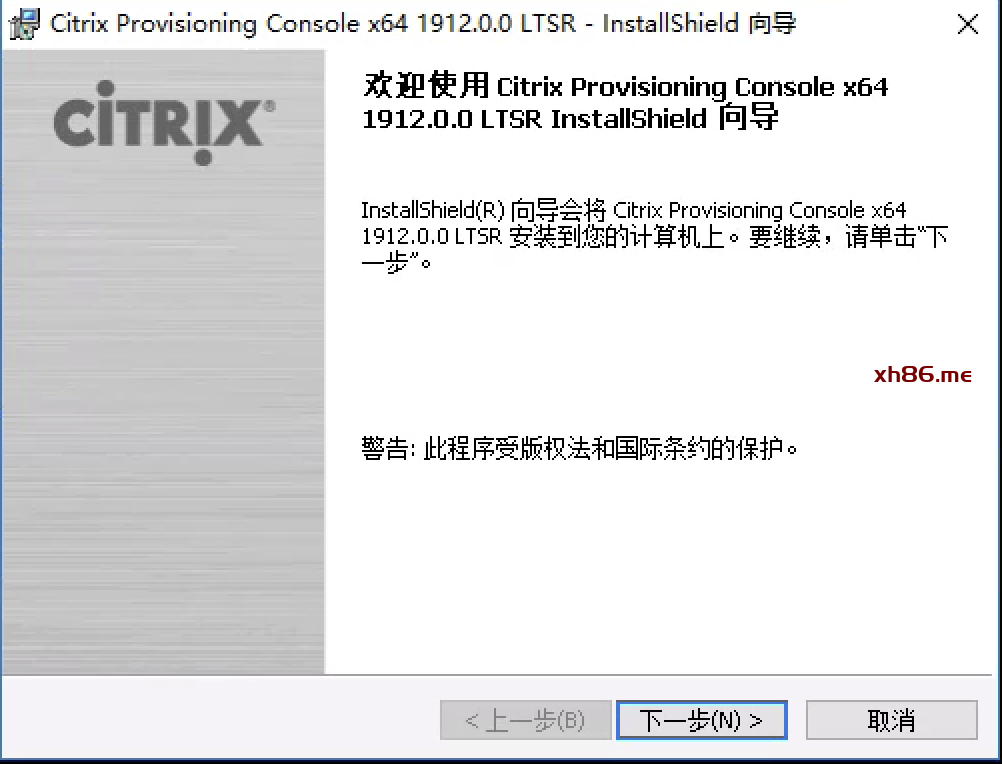

弹出控制台的安装界面,点击”下一步”。

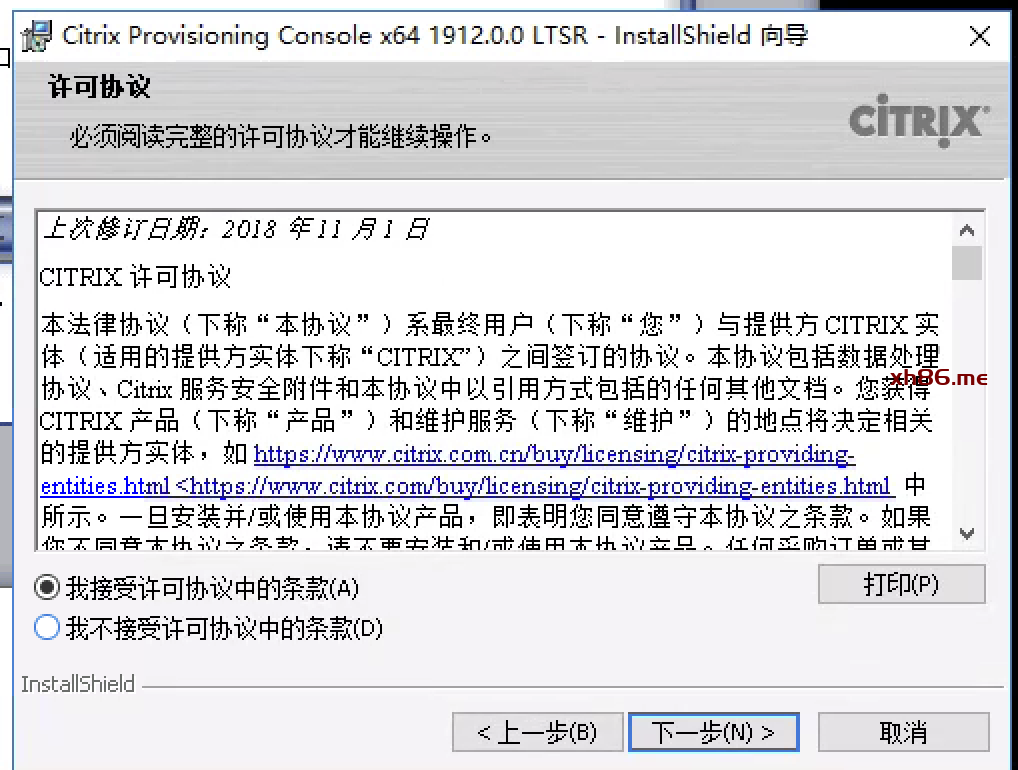

选择接受许可协议中的我条款,点击”下一步”

点击”下一步”

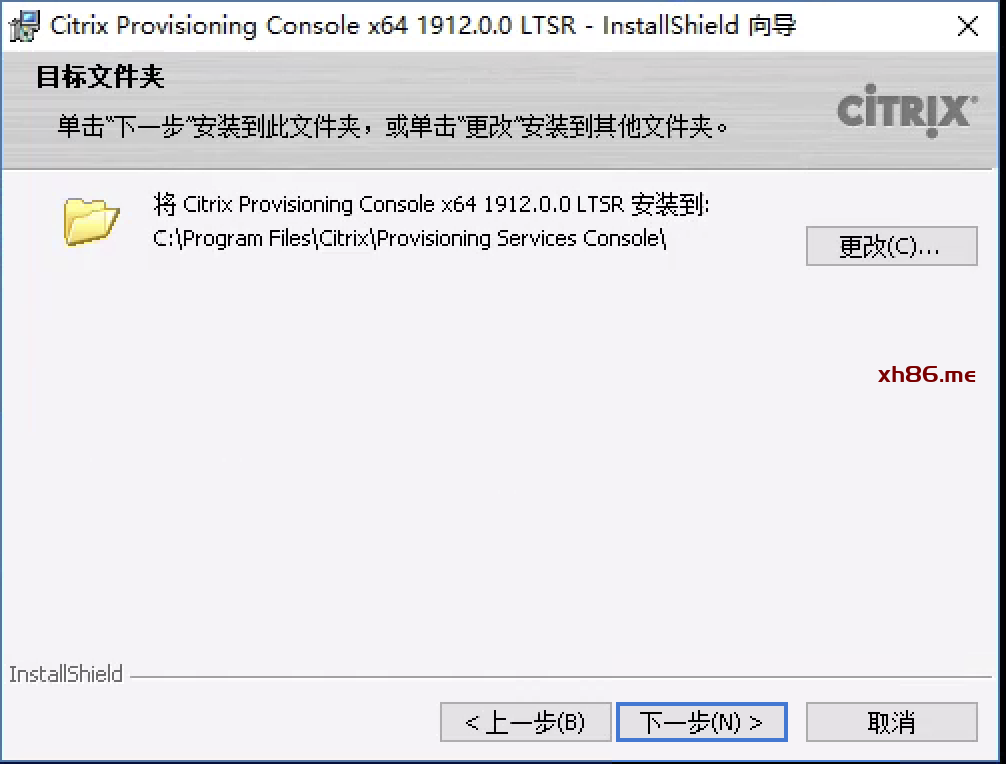

设置安装路径,点击”下一步”

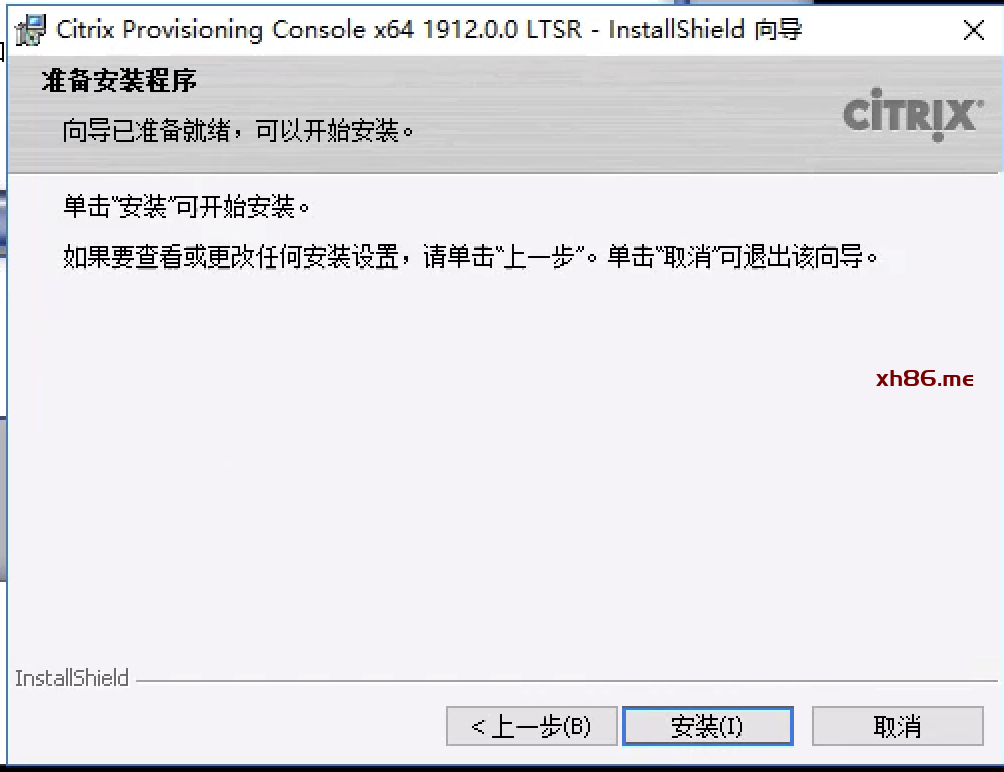

点击”安装”

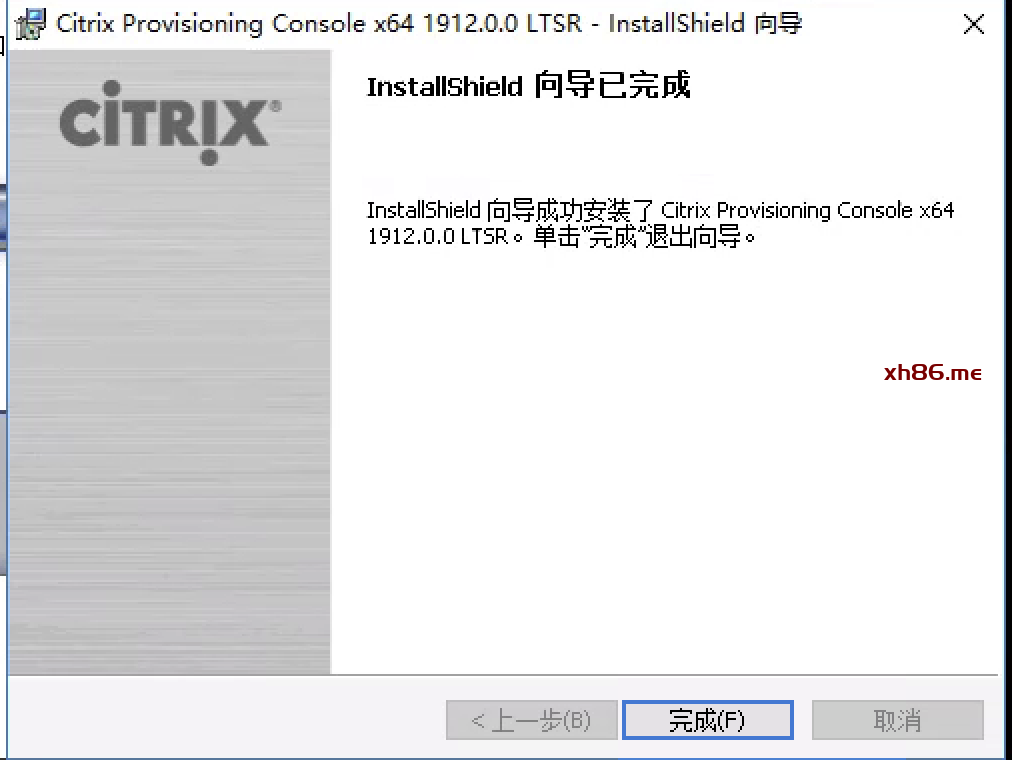

待安装完成后点击”完成”结束控制台安装。

PVS服务器安装

步骤 操作
在安装首页点击“服务器安装”;

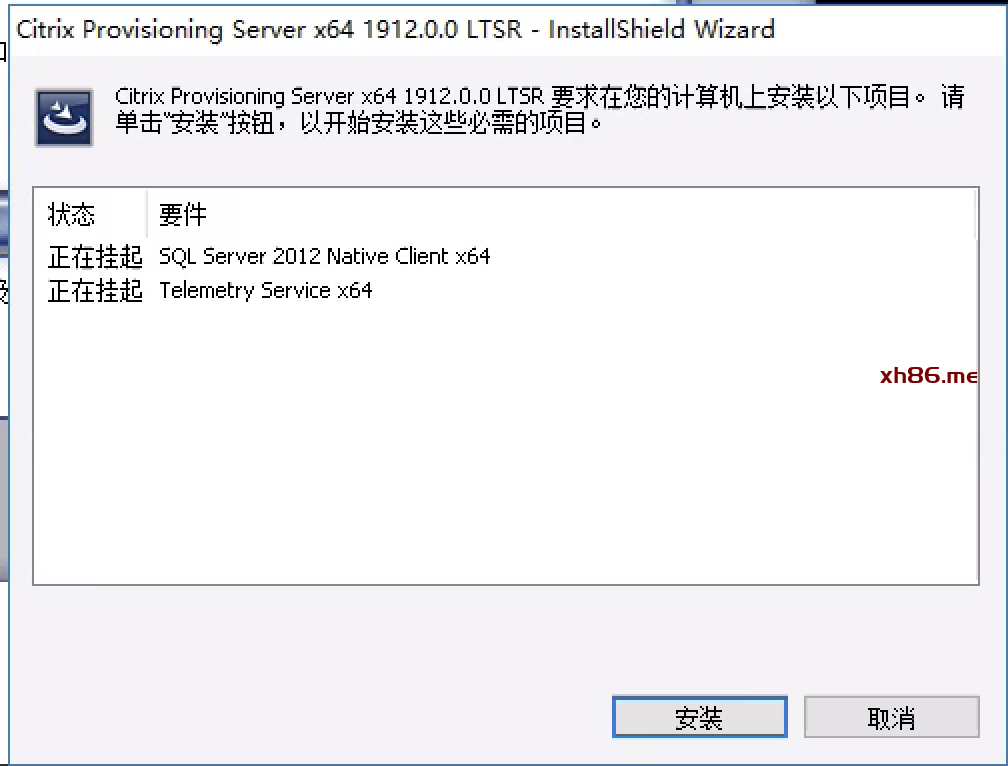

安装界面会列出需要安装组件,点击“安装”:

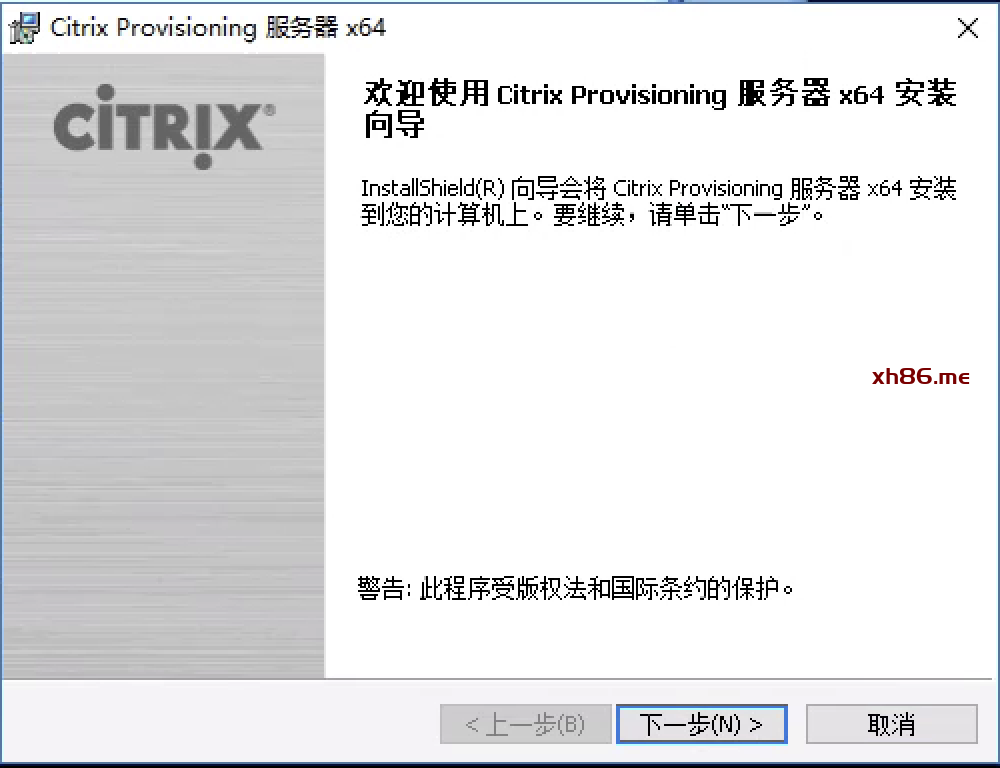

安装完以上组件后,系统自动弹出服务器安装向导,点击“下一步”

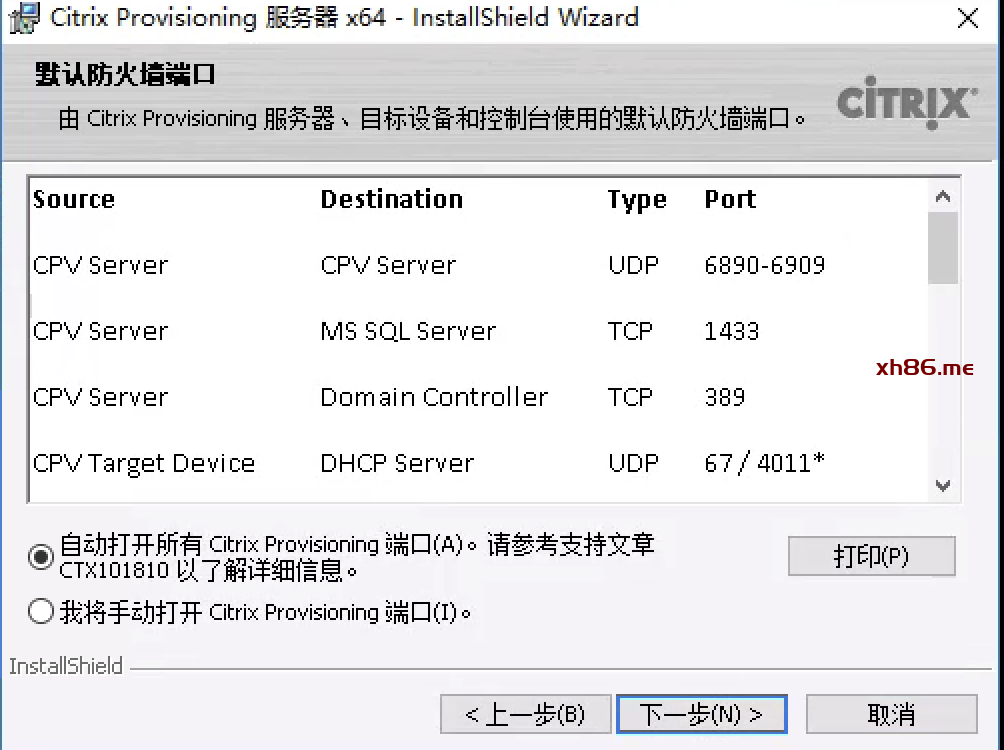

选择自动打开PVS相应端口,点击”下一步”

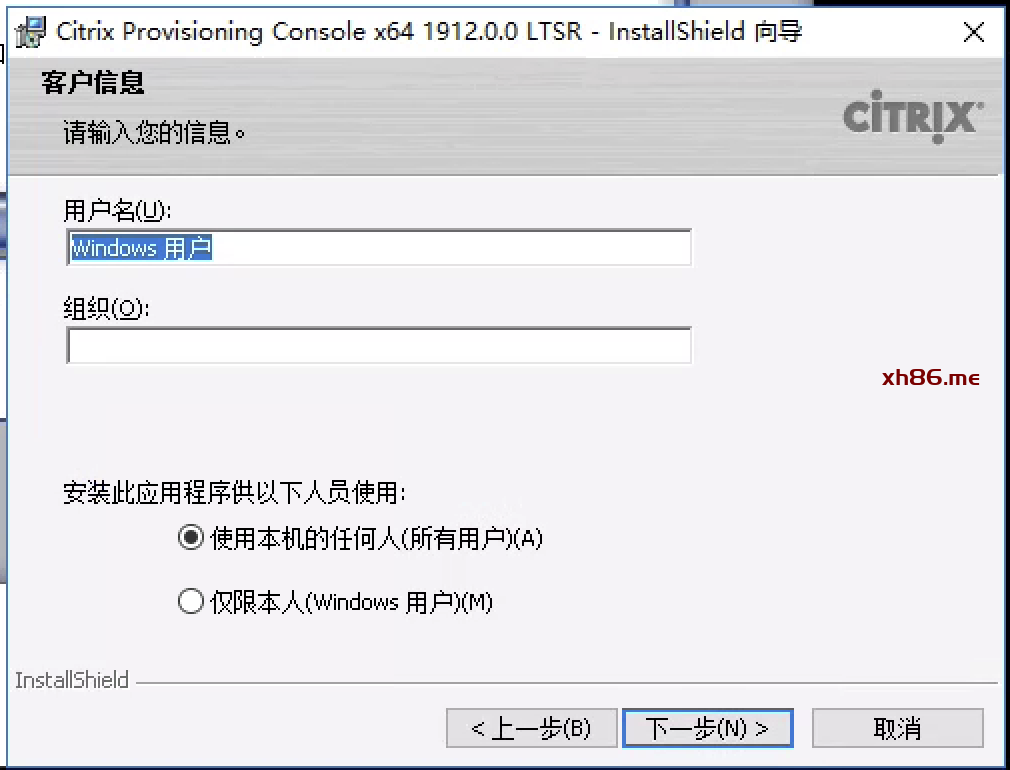

输入相关客户信息。

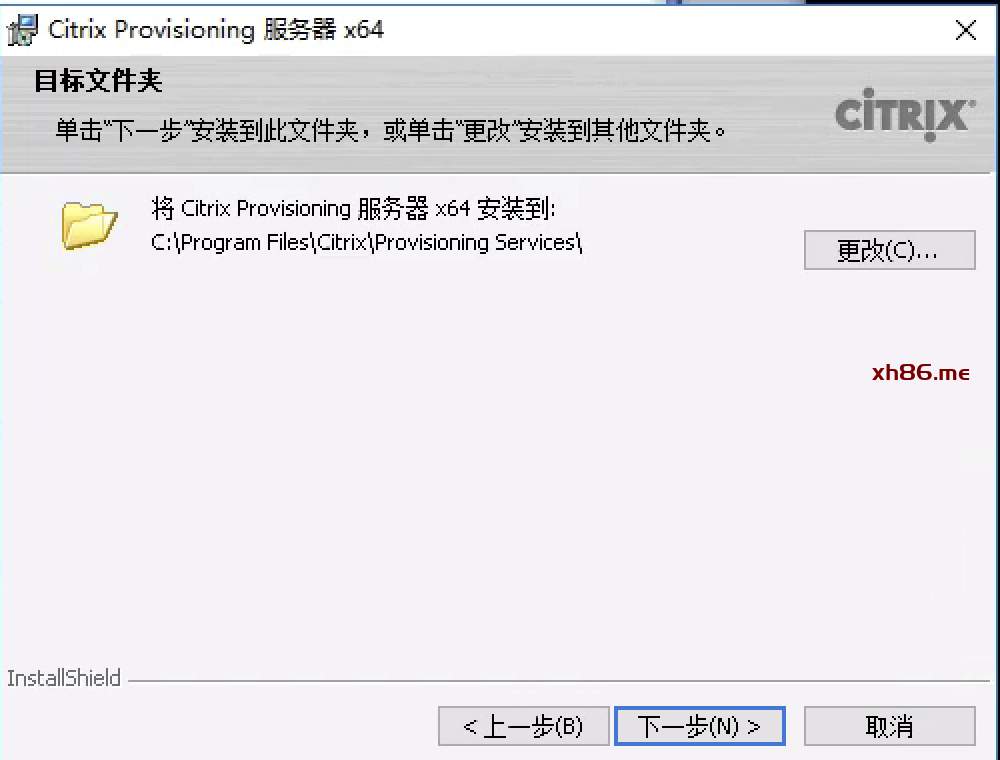

确认服务器安装的位置,点击“下一步”

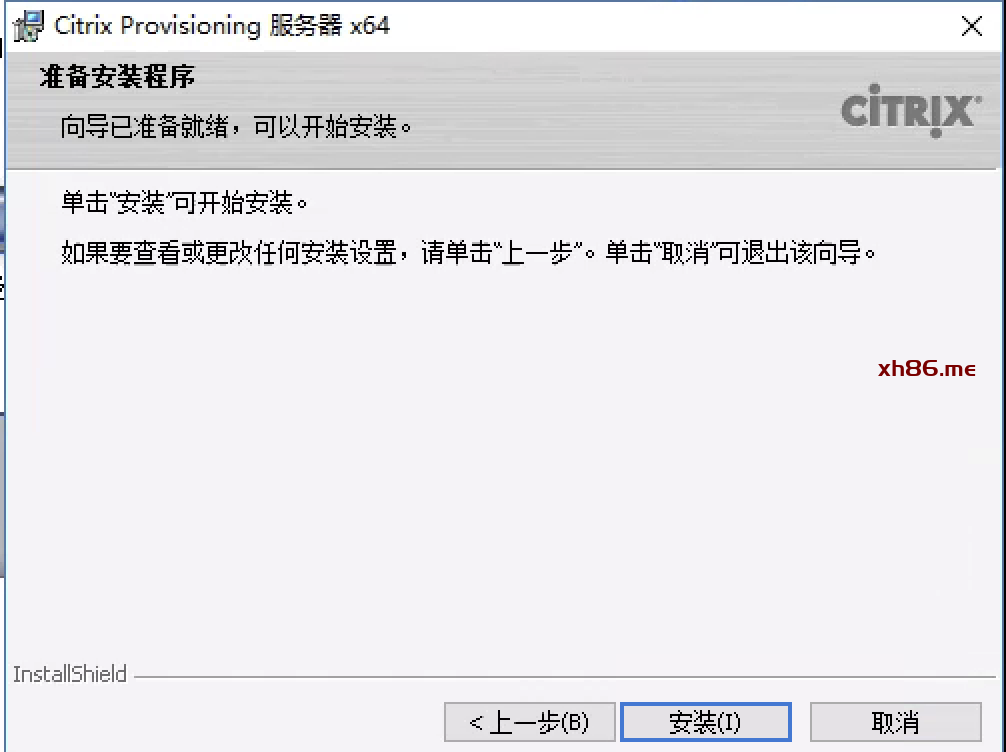

点击安装

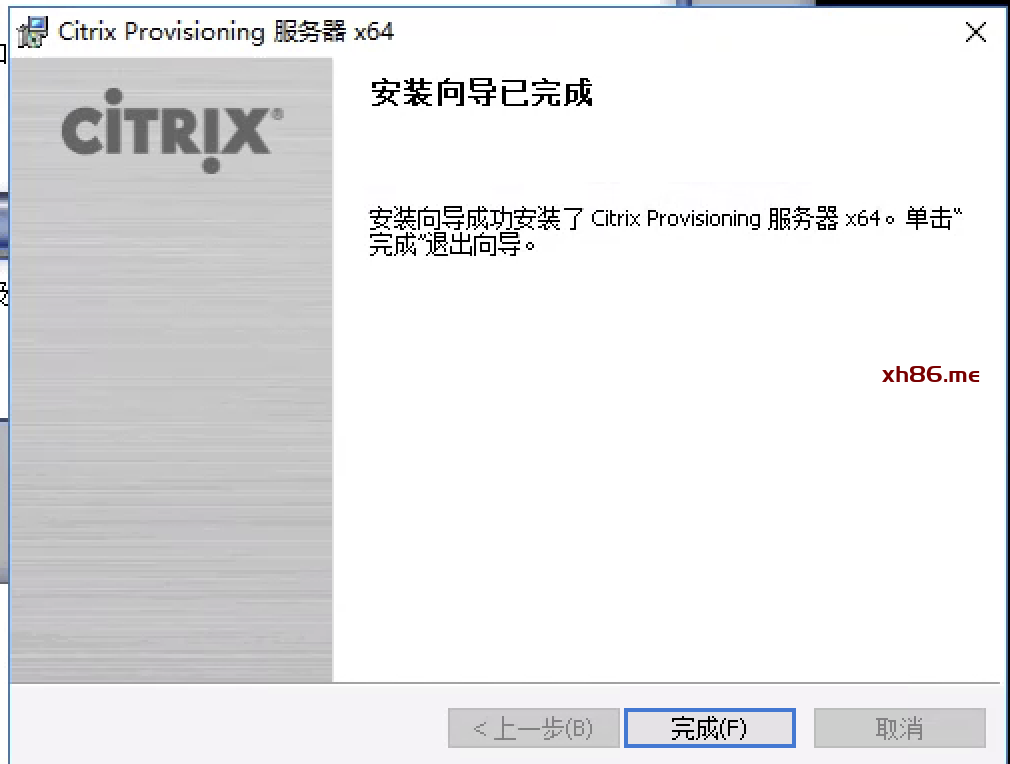

直到弹出向导已完成,PVS服务器已安装完毕。

PVS配置向导

步骤 操作

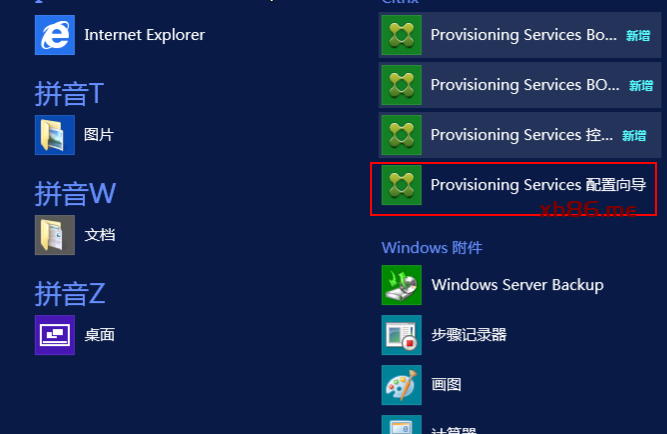

完成PVS服务器的安装后,系统会自动运行配置向导,也可稍后在开始菜单屏幕中快捷键“Provisioning Services配置向导”进入向导。

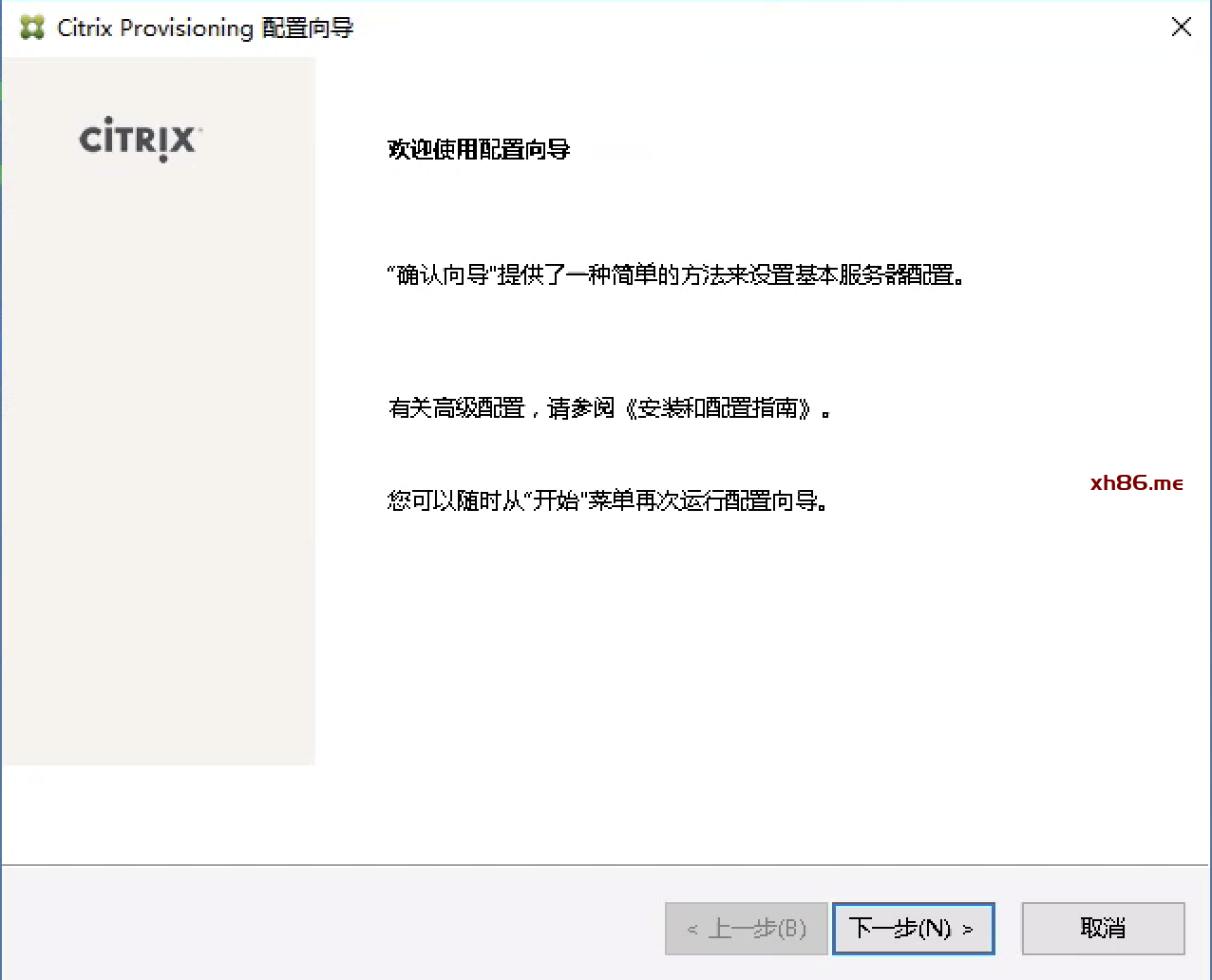

进入向导界面,点击“下一步”

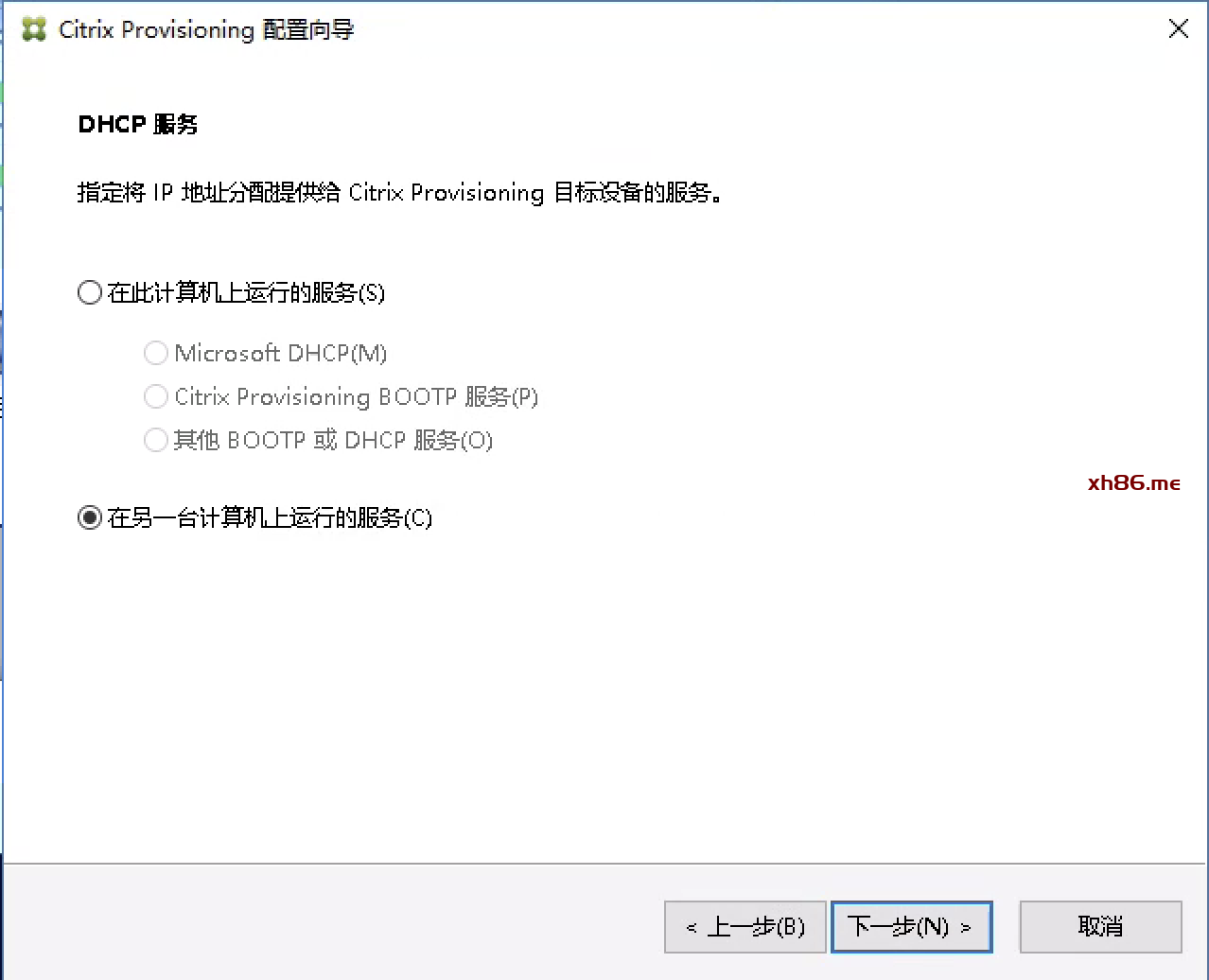

DHCP服务已在AD域控上配置,此处选择“在其他计算机上运行的服务”

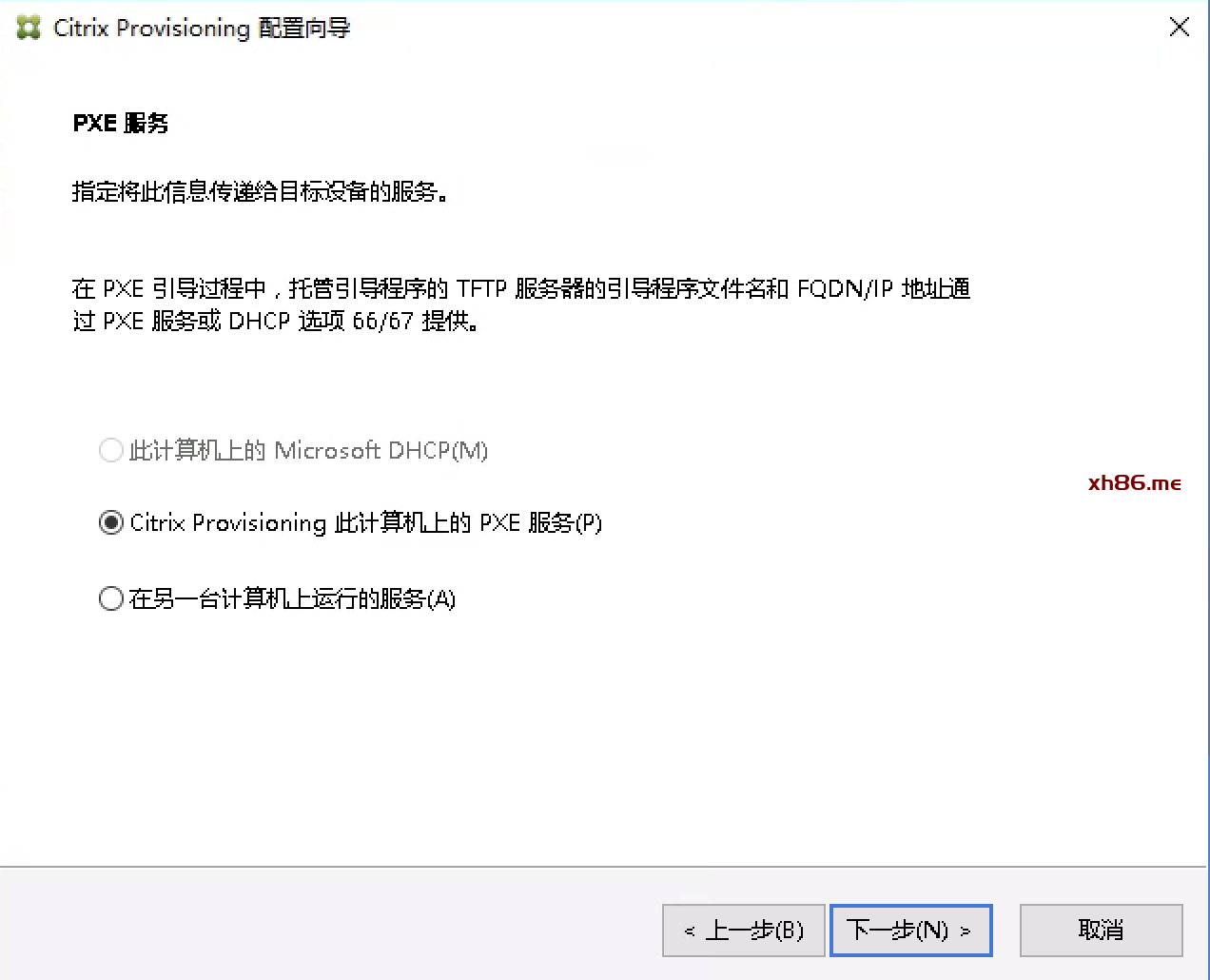

选择Citrix Provisioning此计算机上的PXE服务,点击”下一步”

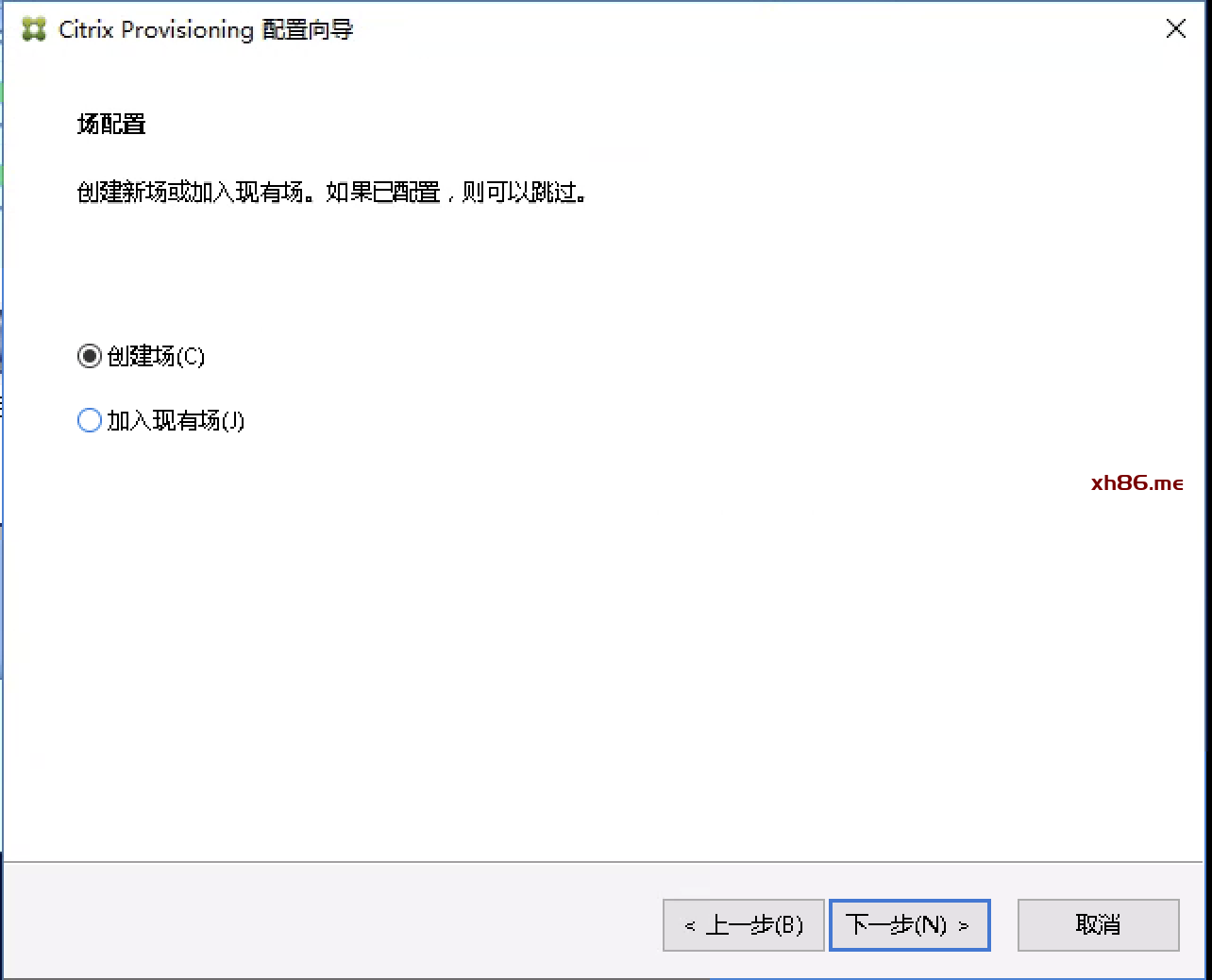

创建场,点击“下一步”

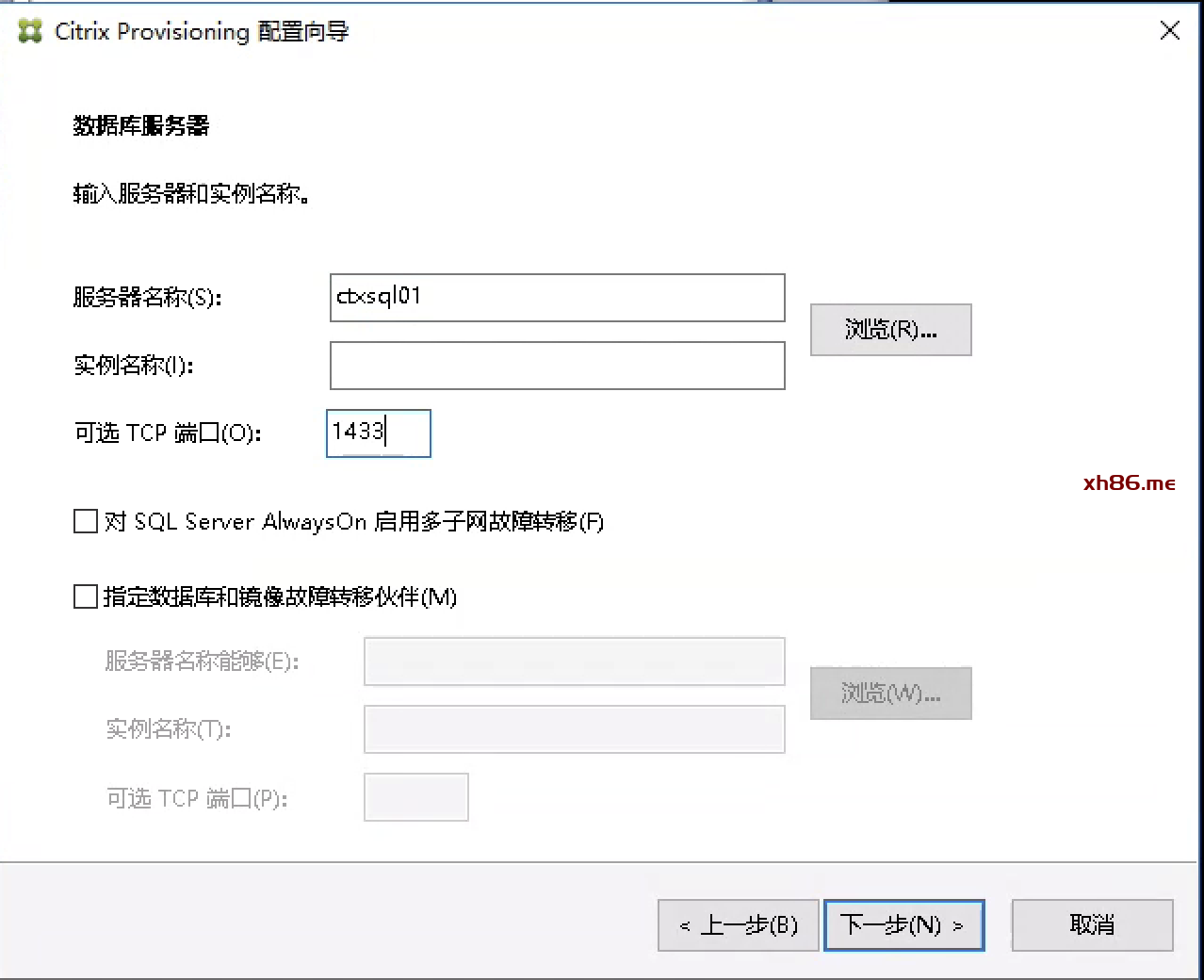

输入数据库服务器名称,和实例名称。如果是用SQLEXPRESS版安装的,实例名称需要填写“SQLEXPRESS”。

场的相关信息,可以按默认设置,点击“下一步”

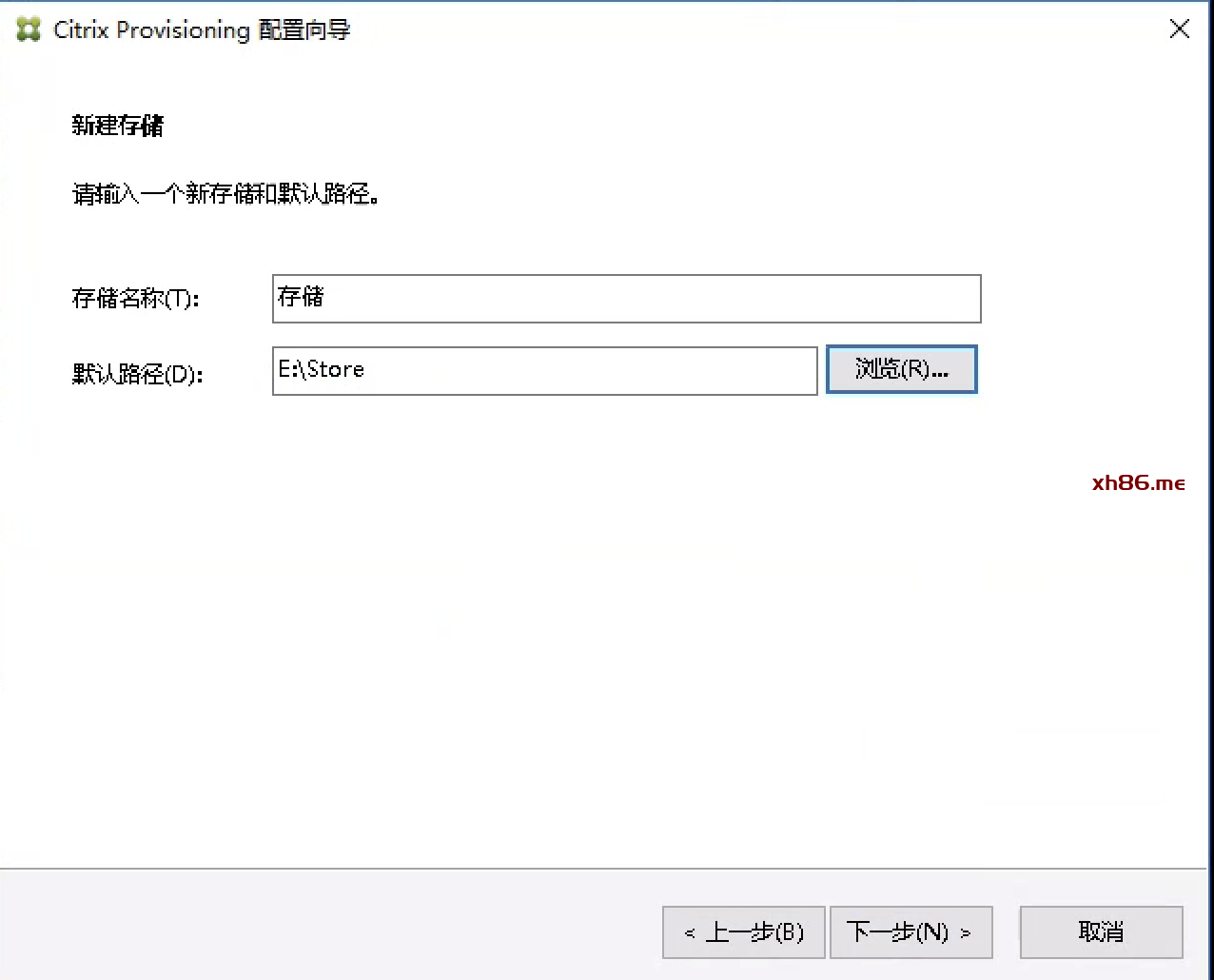

选择存储虚拟磁盘的默认路径,点击“浏览”。注意:预留的磁盘空间大小能存放至少一个虚拟磁盘。

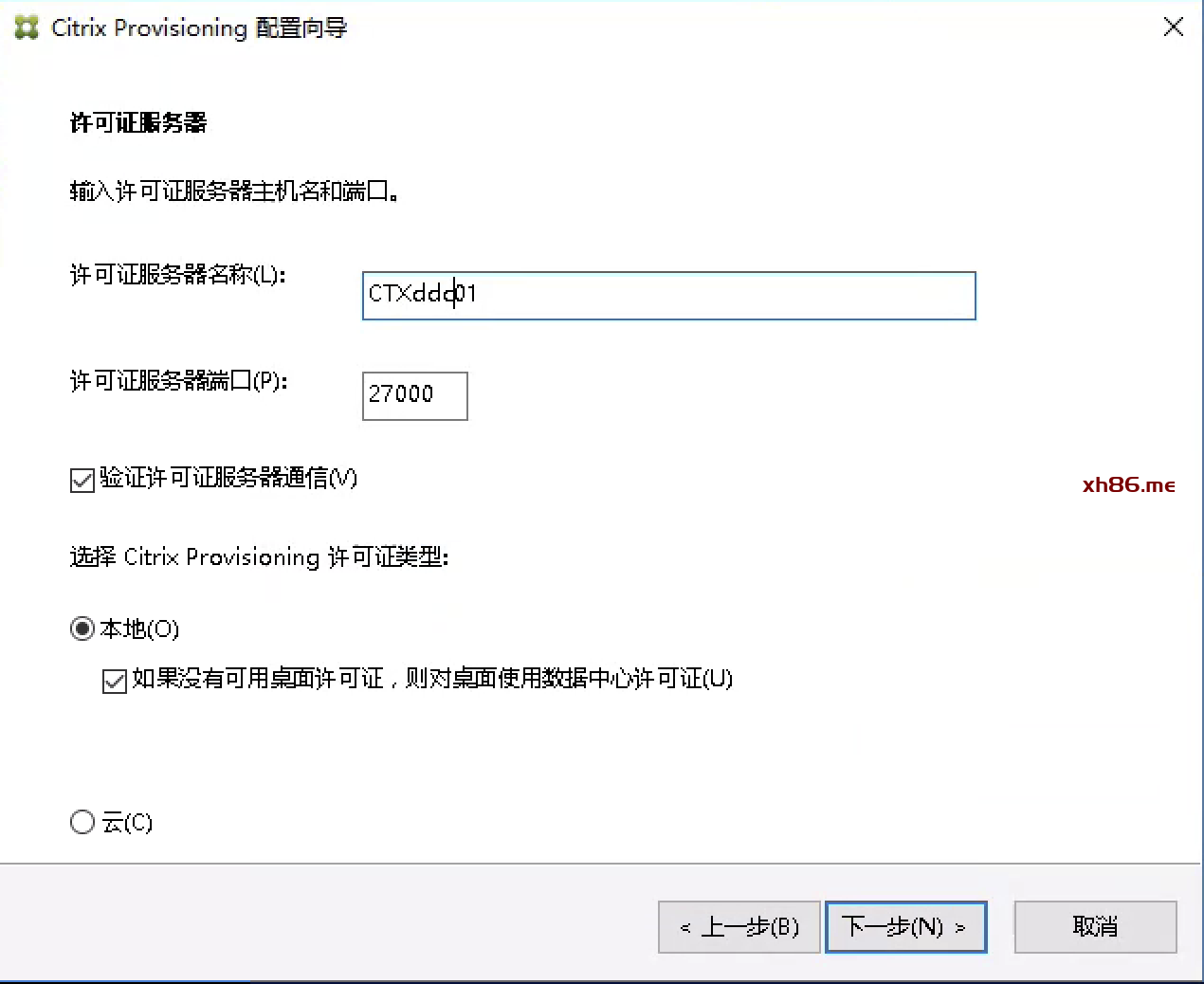

输入许可证服务器,点击“下一步”

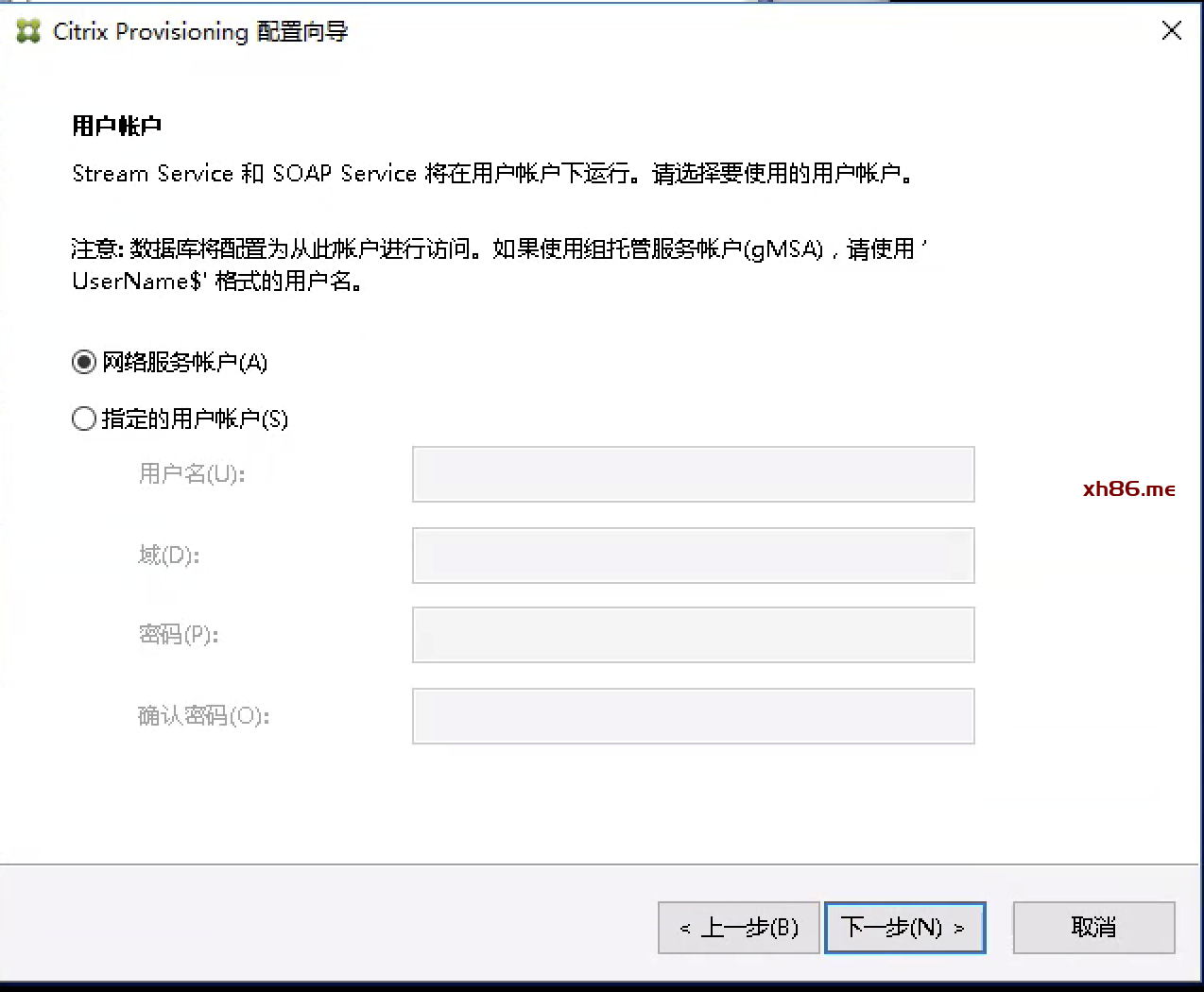

用户账户,测试环境可选择默认网络服务账户,生产环境建议创建单独的CVAD的Service 域账号进行管理。

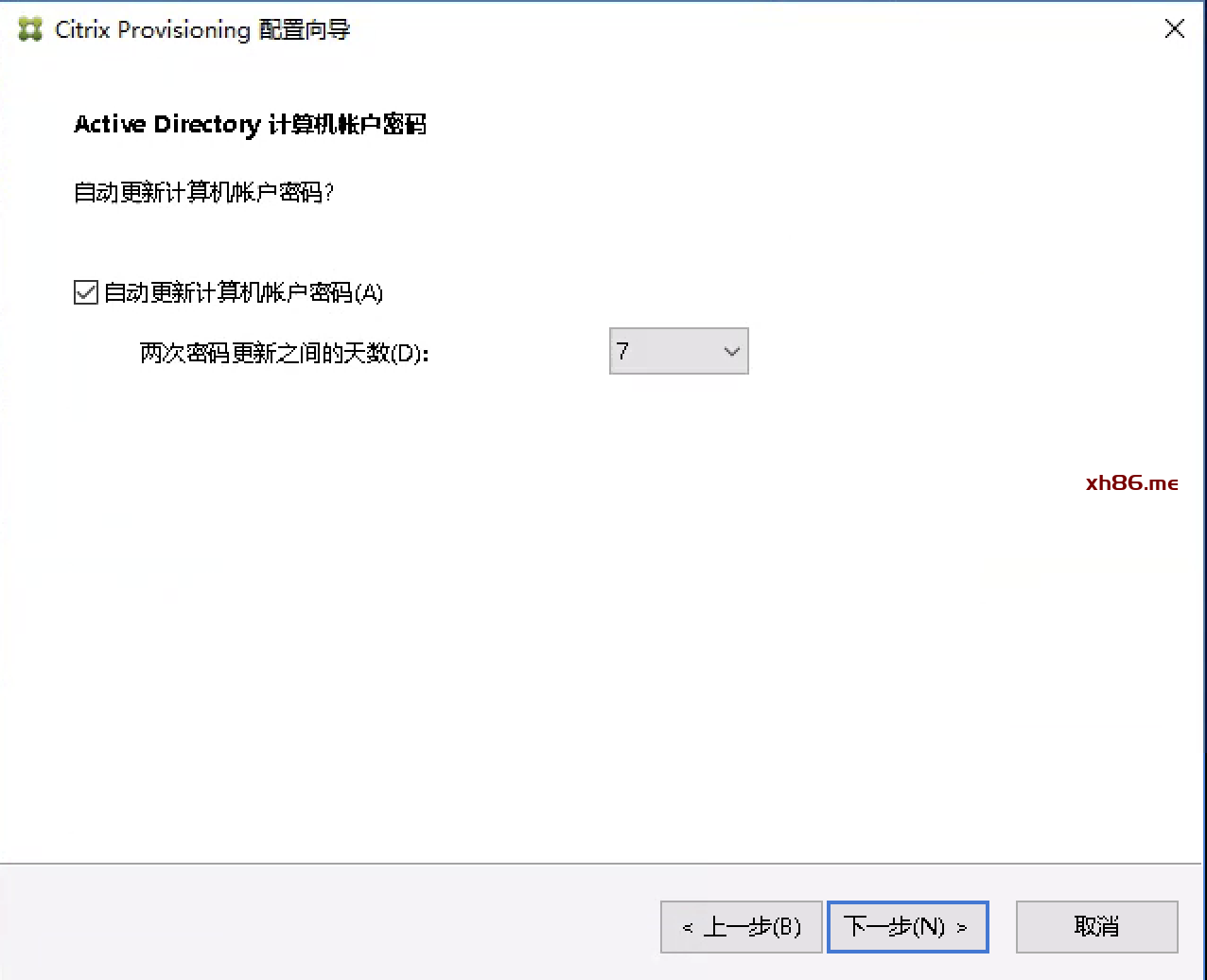

使用自动更新计算机账号密码,点击“下一步”

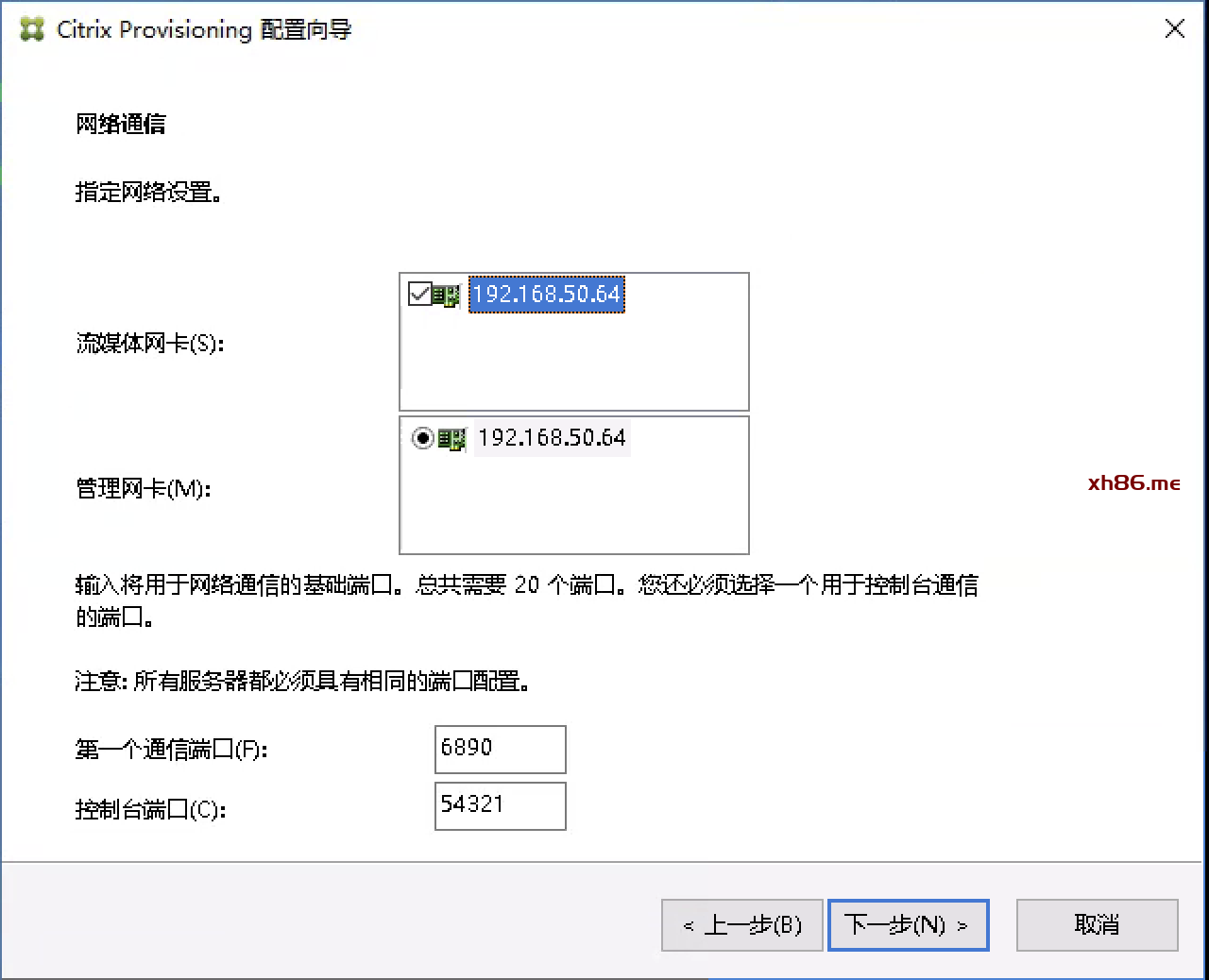

PVS服务器流网卡和管理网卡可以分开,此处POC环境为一个网卡,点击“下一步”

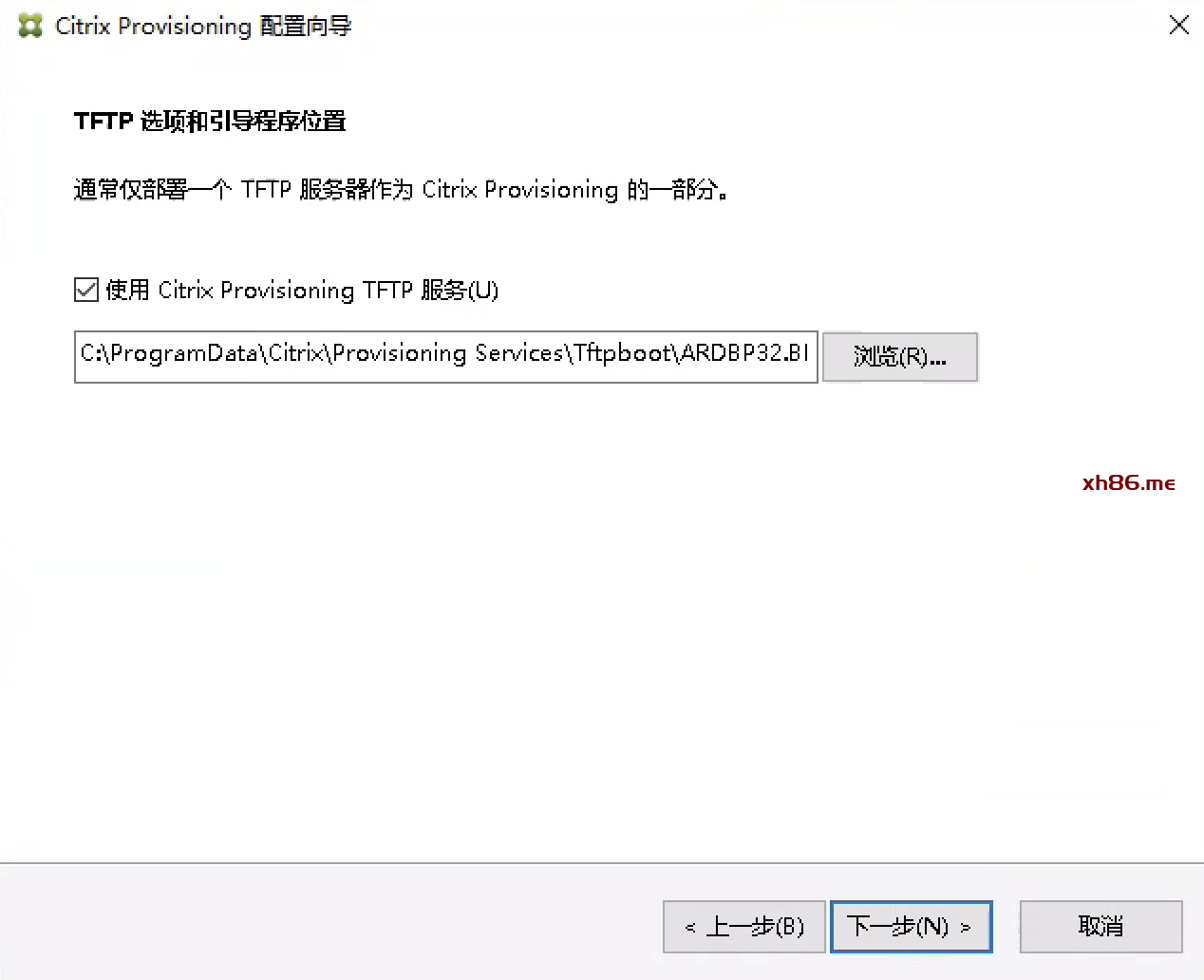

勾选使用TFTP服务,点击“下一步”

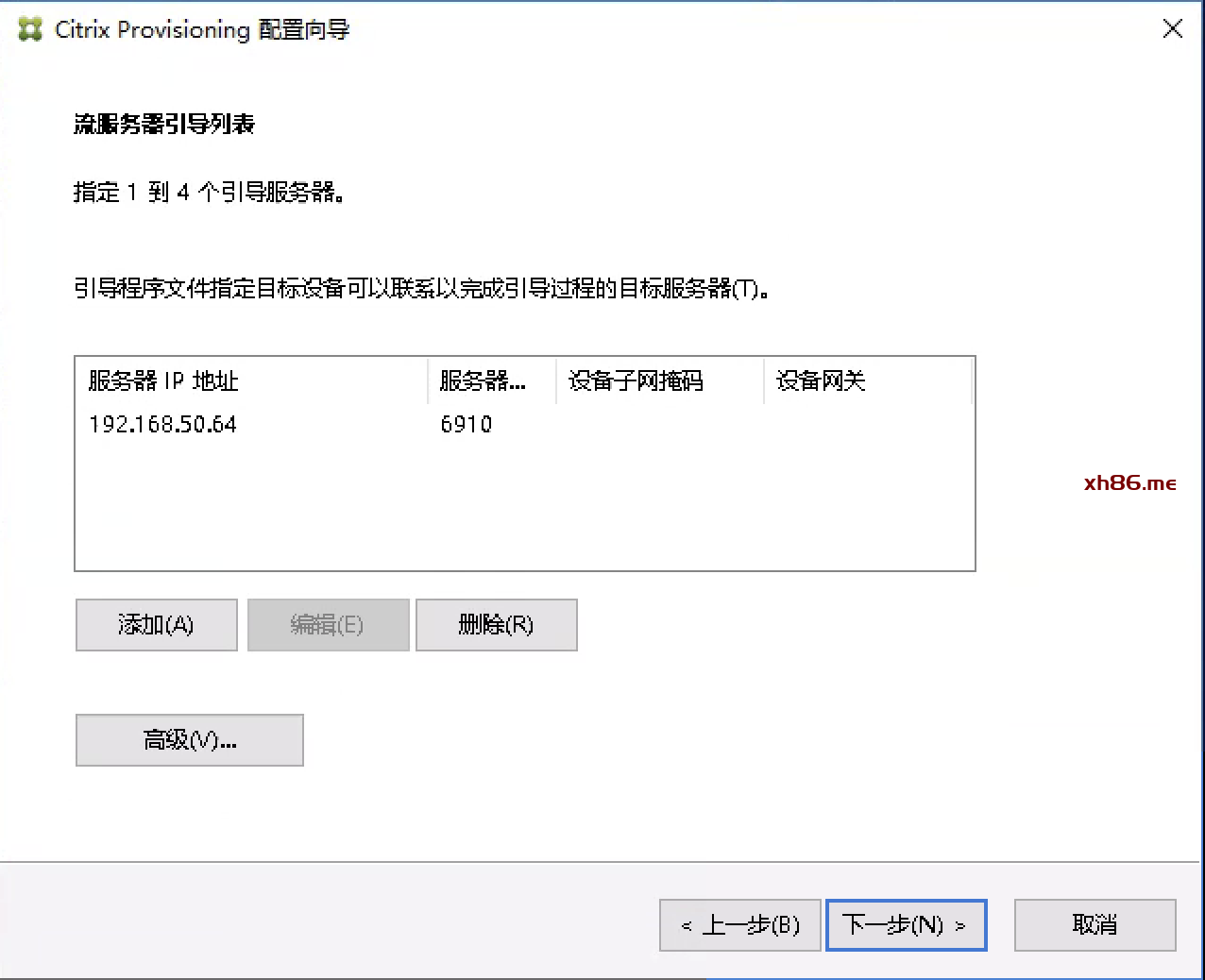

点击下一步

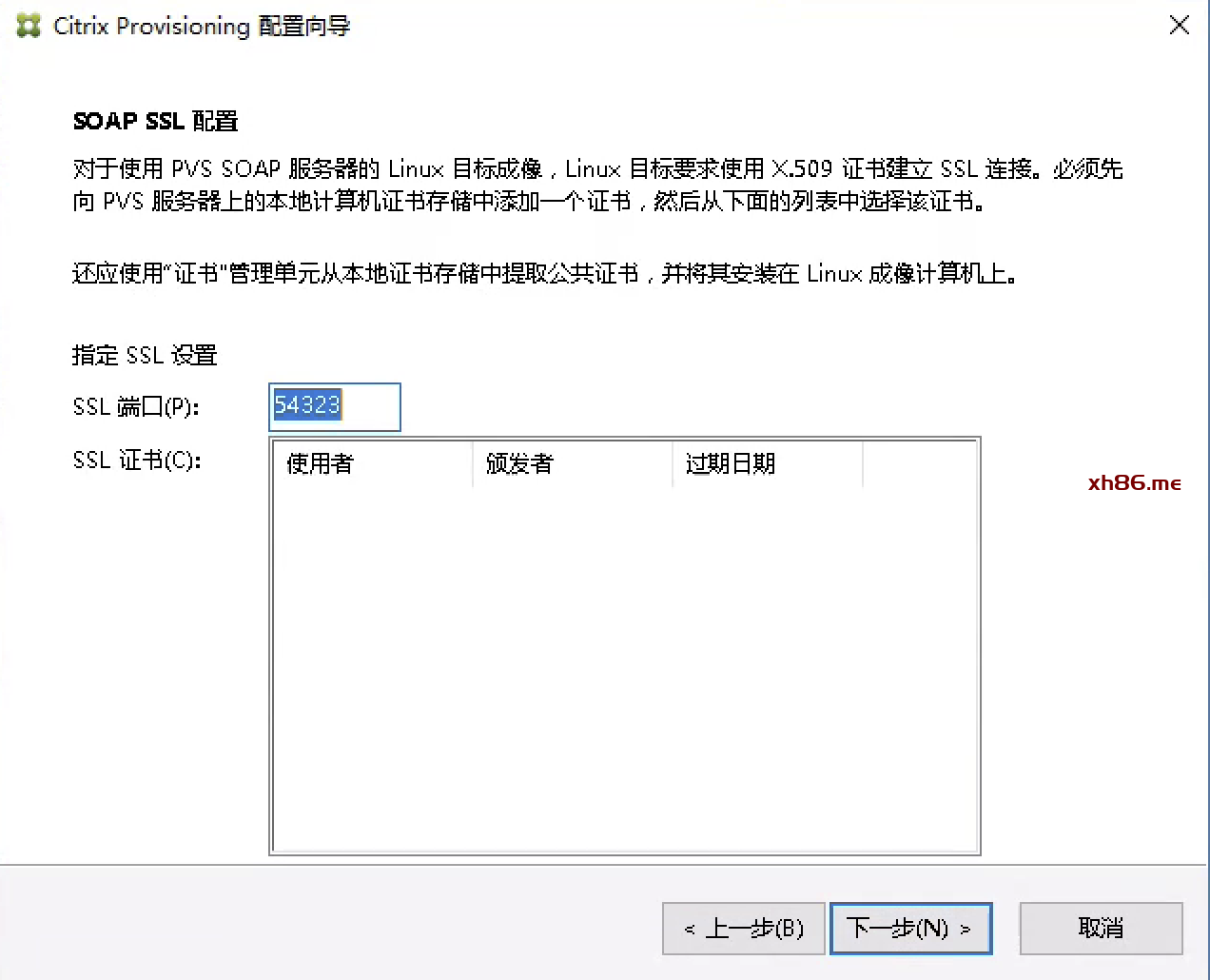

该环境不需要置备Linux系统,无需考虑证书。点击“下一步”

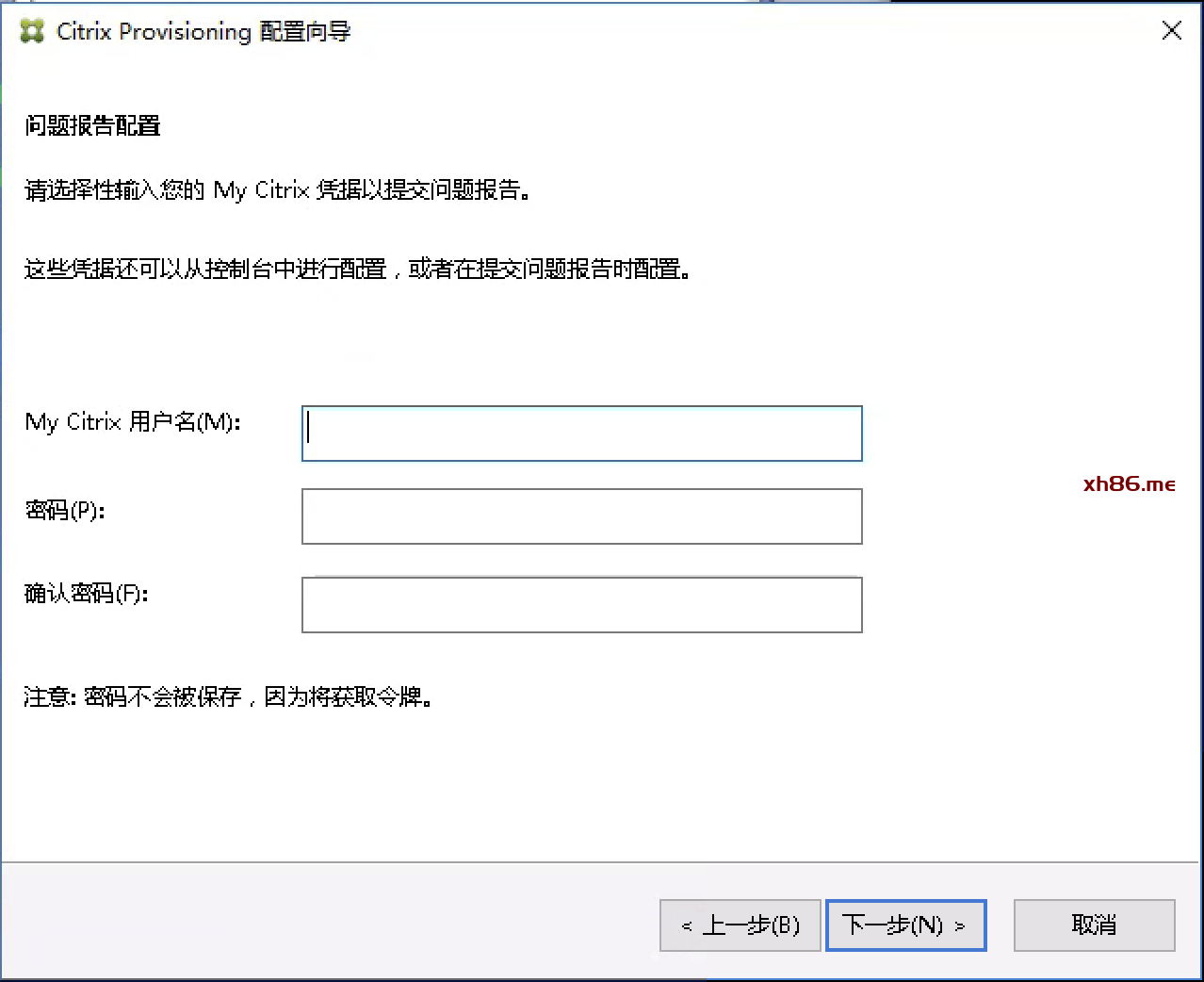

可以不用填写,点击“下一步”

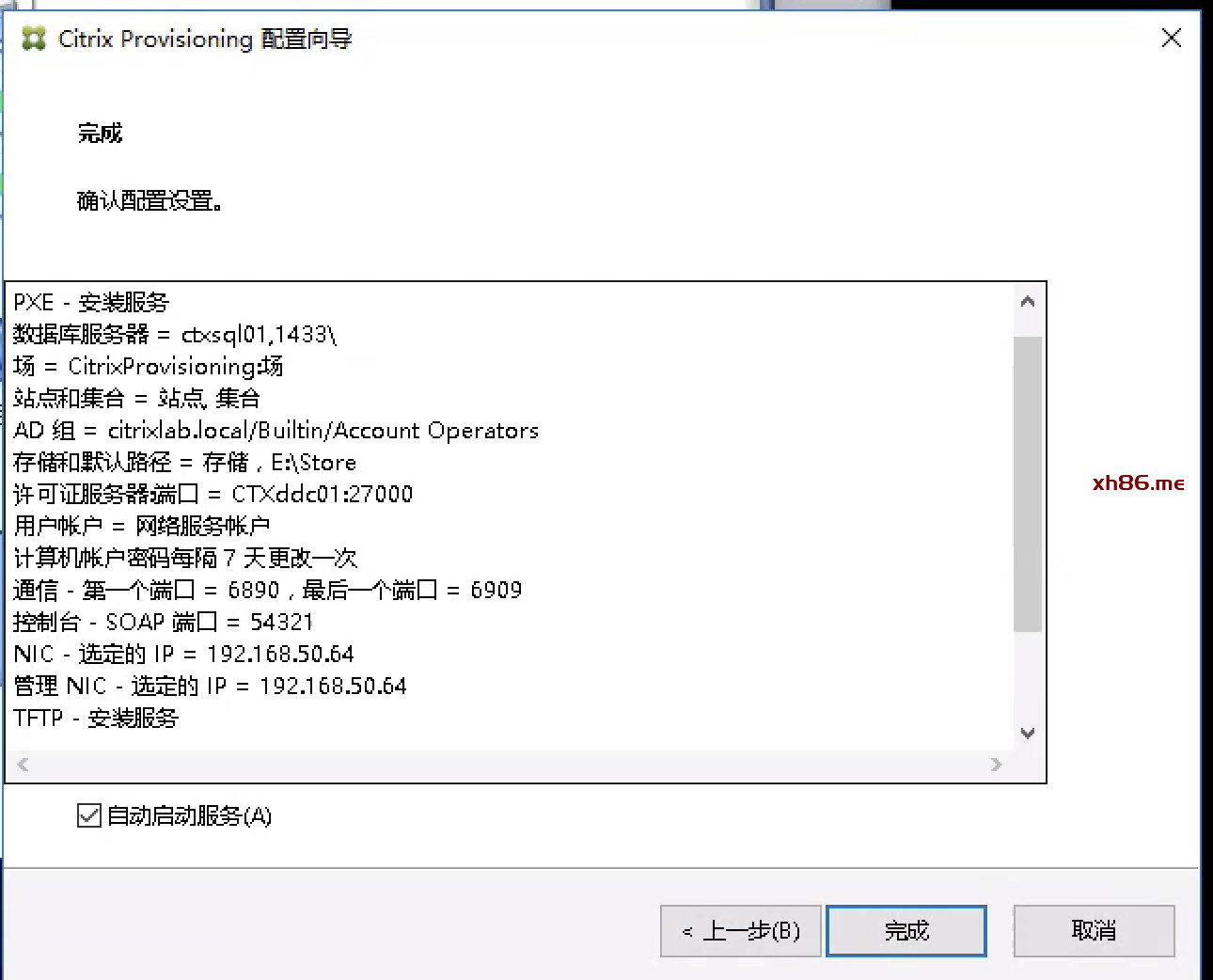

完成配置的设置,点击“完成”。

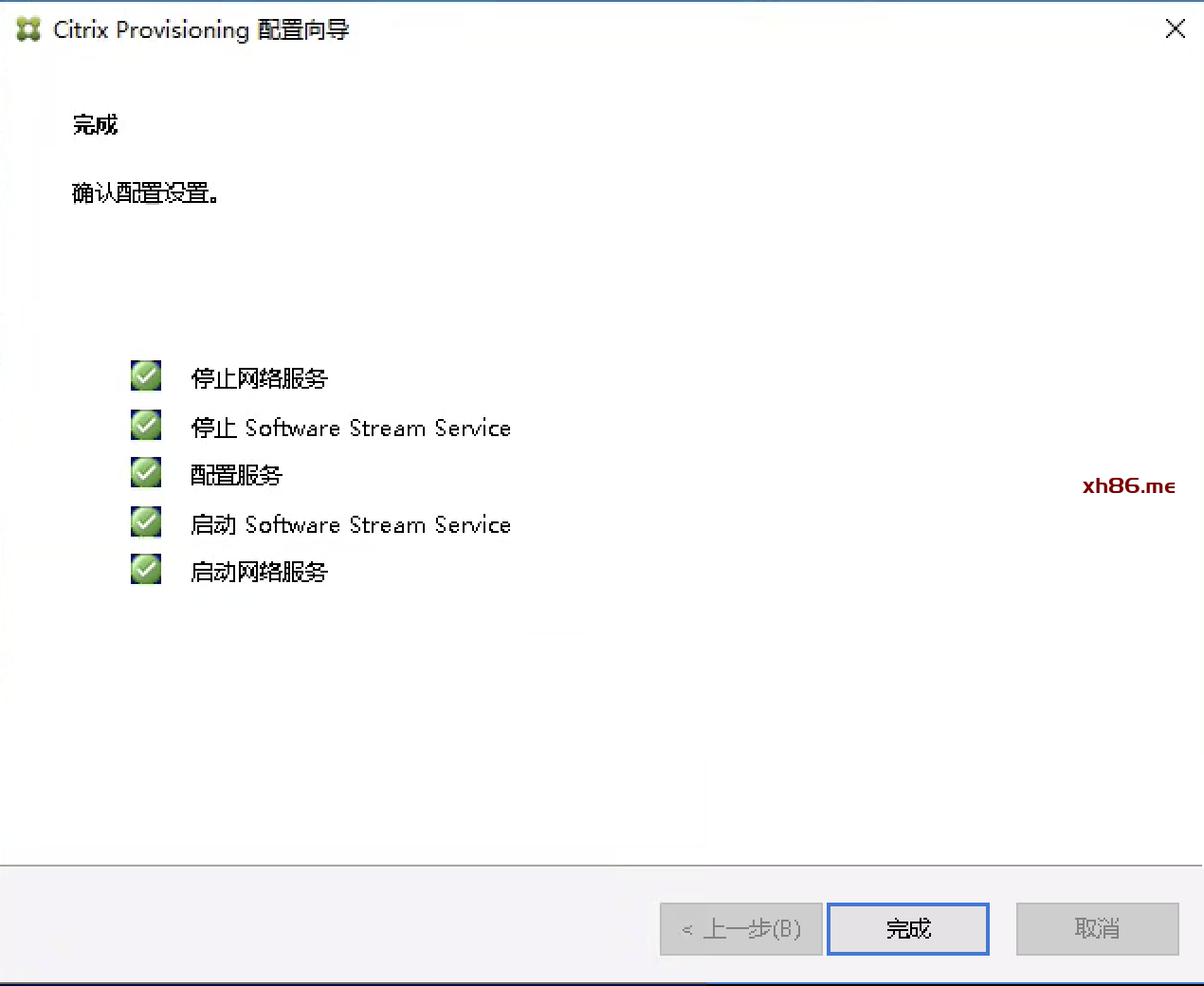

确认完成配置后,配置向导的配置已经完成。

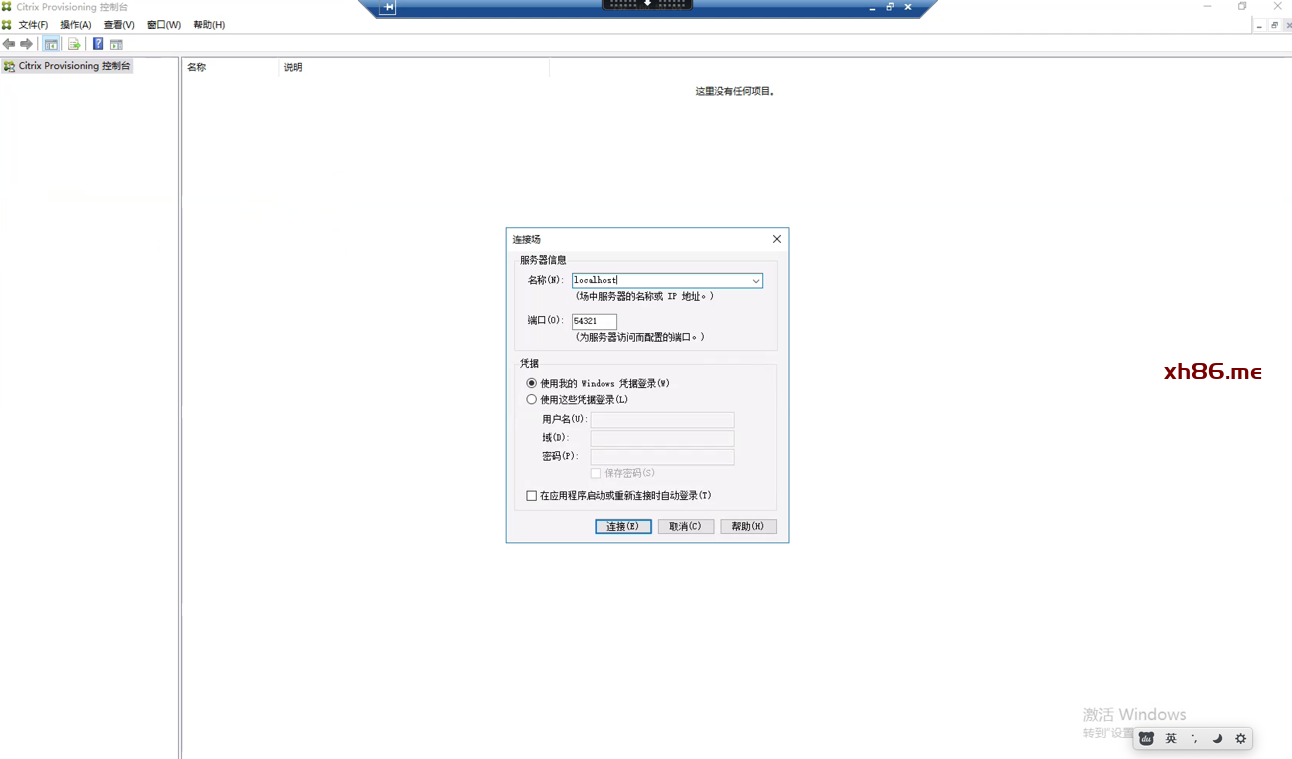

打开PVS控制台,输入服务器名称:localhost

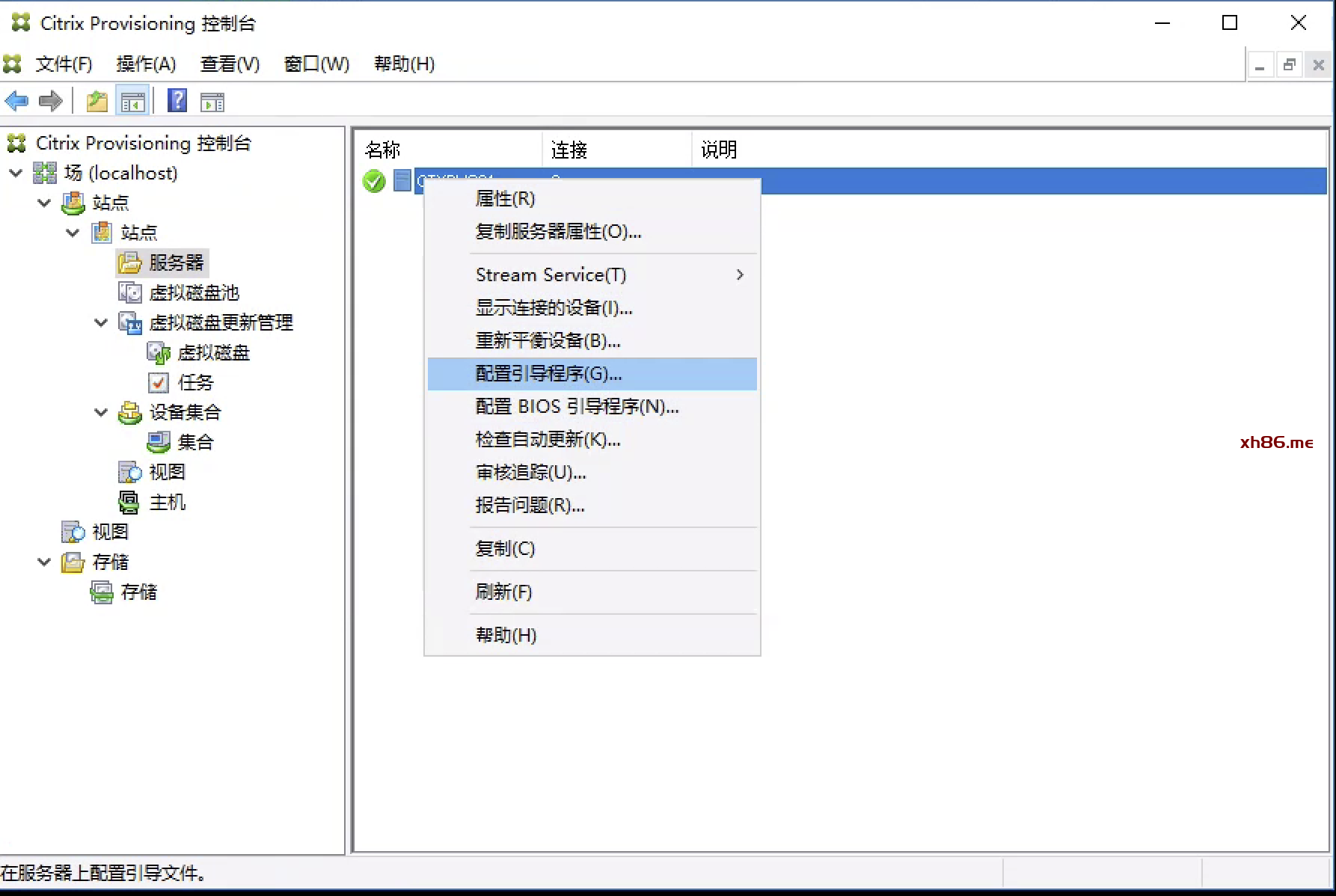

右键点击场-站点-站点-服务器-CTXVPS01-配置引导程序

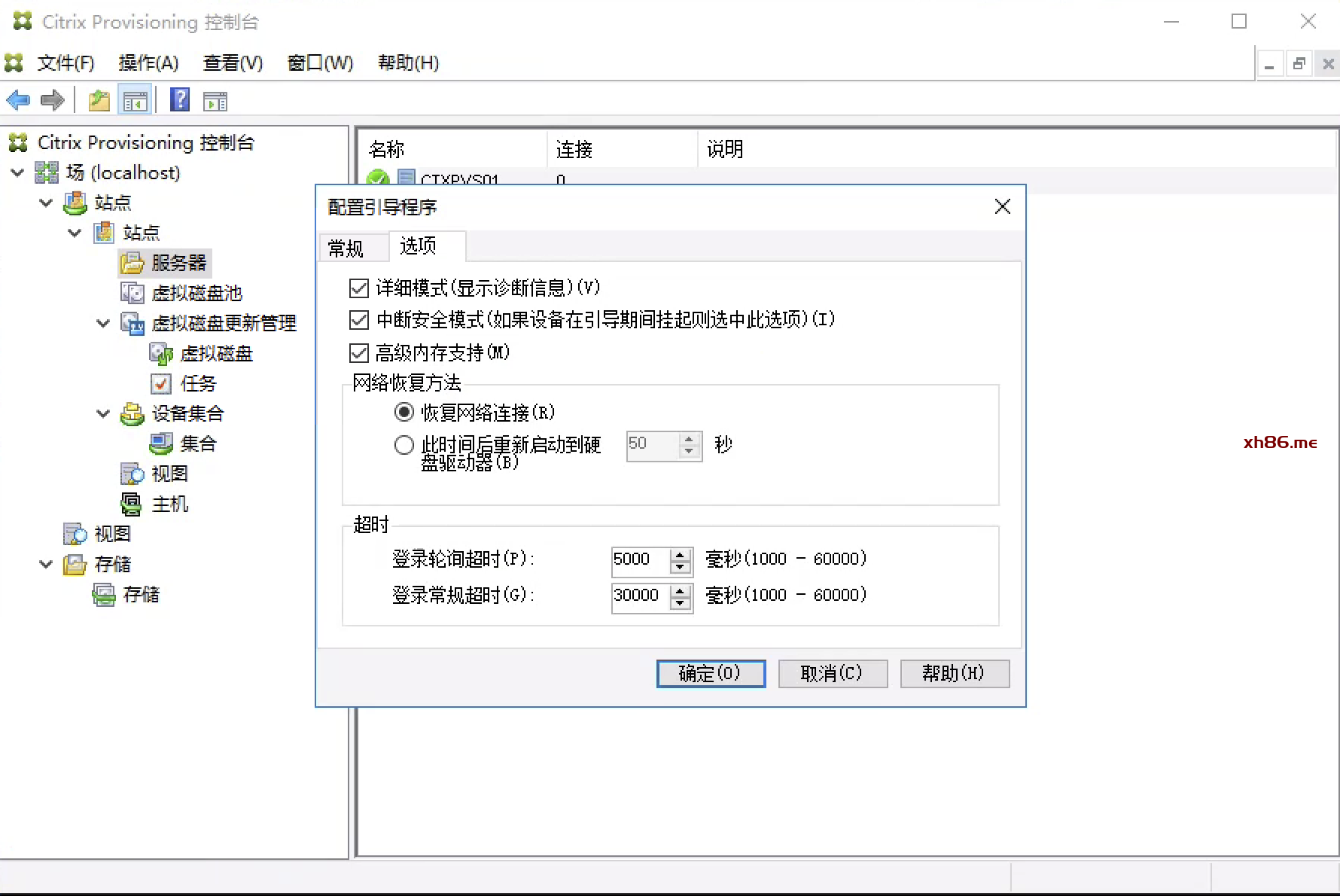

在选项中勾选”详细模式”和”中断安全模式”,点击确定

虚拟磁盘镜像抓取

配置DHCP 66、67选项

步骤 操作
登陆至DHCP服务器,点击”作用域选项”-“配置选项”

社交网站的手机截图

描述已自动生成

勾选 “066 启动服务器主机名”:ctxpvs01.citrixlab.local(PVS FQDN或IP地址) 社交网站的手机截图

描述已自动生成
勾选 “067 启动文件名”:ardbp32.bin

手机截图图社交软件的信息

描述已自动生成

制作目标设备映像

在目标设备捕获镜像前,需提前准备好如下环境:

  • Windows 10企业版操作系统,安装必要的更新补丁;
  • 系统加入域;
  • 安装Citrix VDA;
  • 安装其他必要的办公软件
步骤 操作
在目标设备上运行安装包,选择“目标设备安装”

手机屏幕的截图

描述已自动生成

选中后,点击“目标设备安装”

手机的屏幕截图

描述已自动生成

点击“下一步”

手机屏幕截图

描述已自动生成

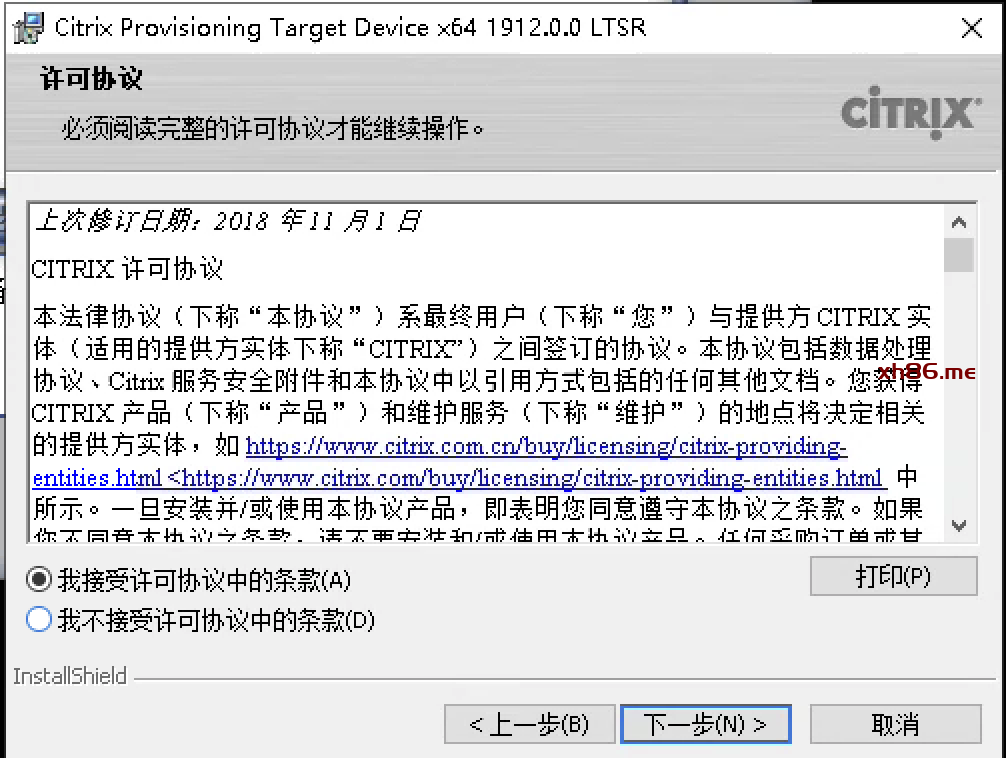

选择接受协议,点击下一步

点击下一步

社交网络的手机截图

描述已自动生成

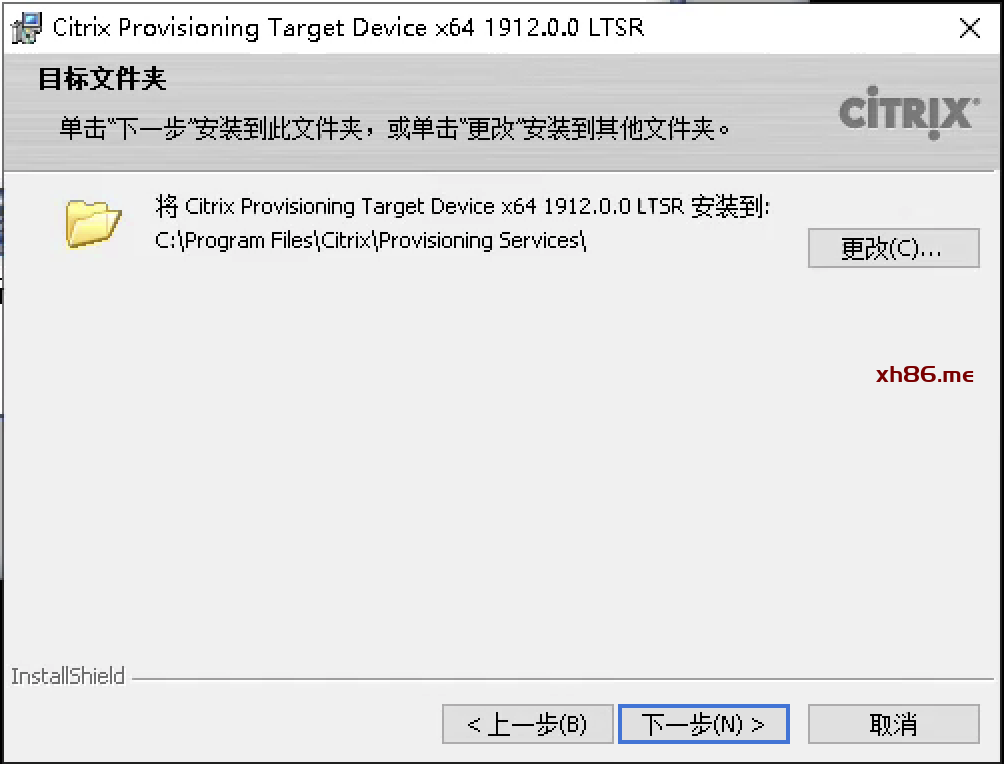

采用默认路径,点击“下一步”

社交网络的手机截图

描述已自动生成

点击安装

手机屏幕截图

描述已自动生成

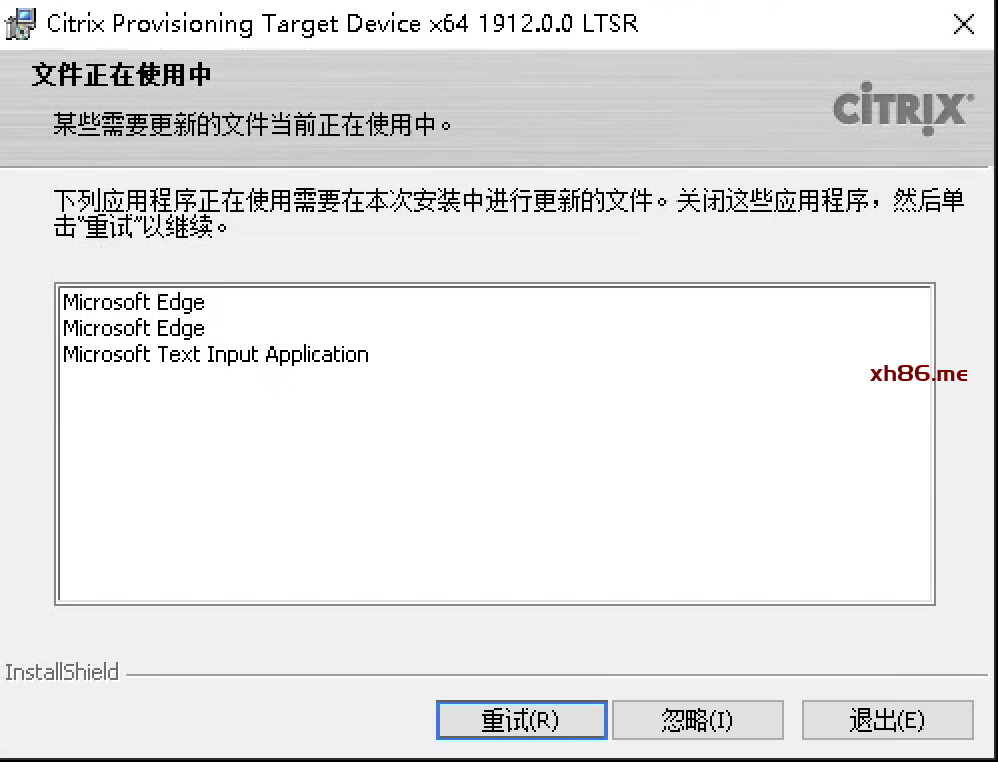

点击忽略

点击完成,启动映像向导

手机屏幕截图

描述已自动生成

进入映像向导,点击“下一步”

手机截图图社交软件的信息

描述已自动生成

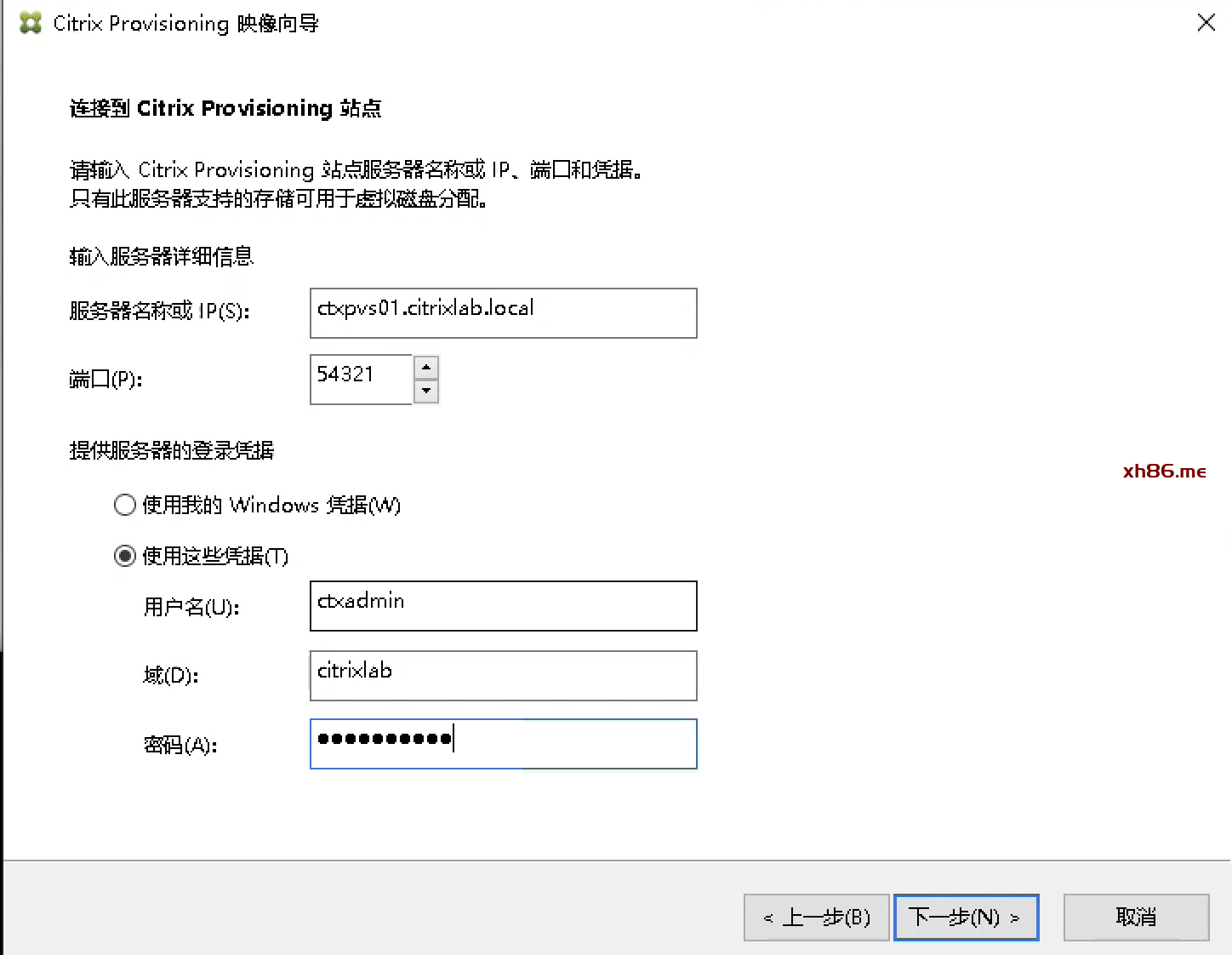

输入PVS服务器信息,并输入citrix管理员的域账号密码。

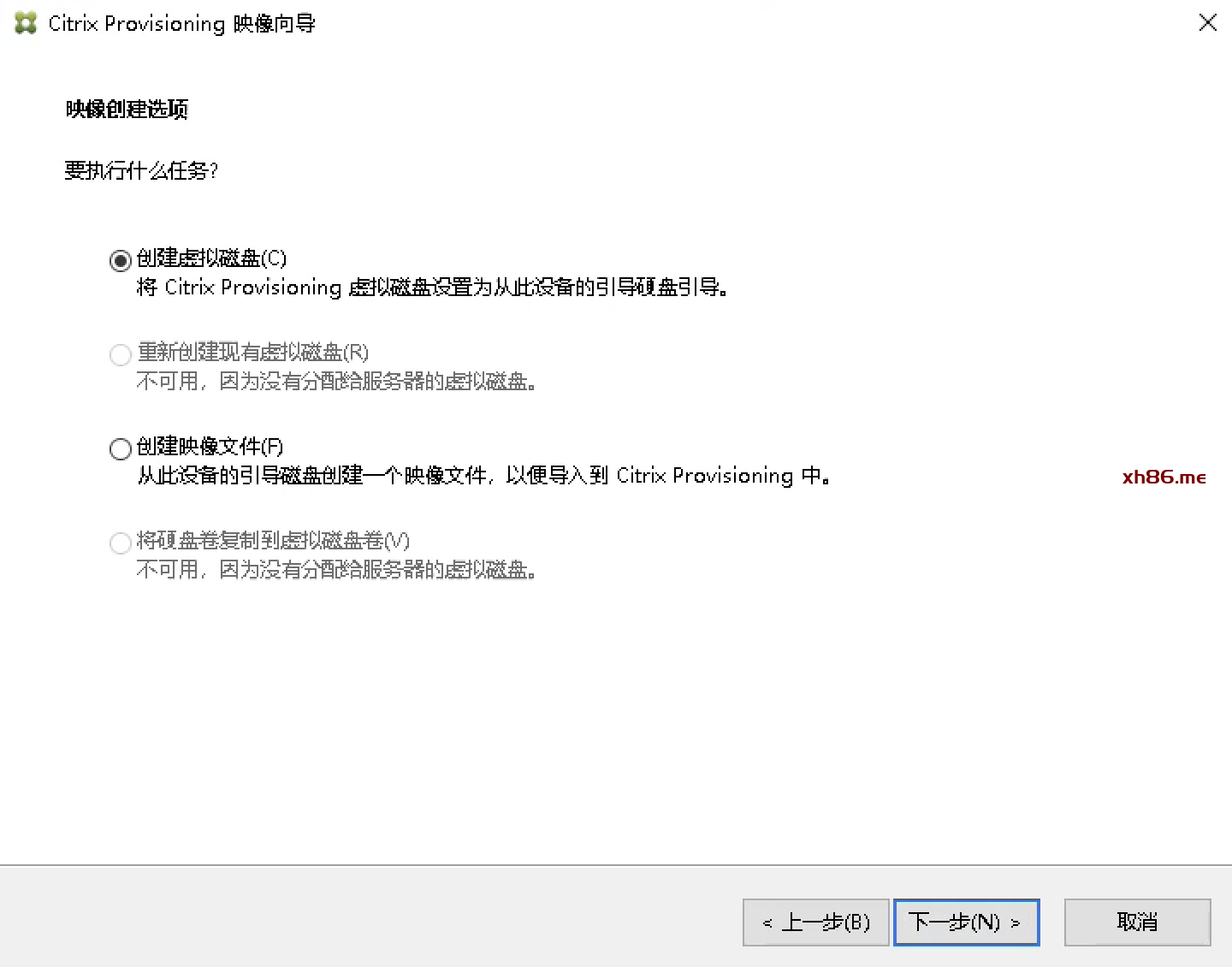

选择“创建虚拟磁盘”,点击“下一步”

填写目标设备名称,与当前目标设备的计算机名称不同

手机截图图社交软件的信息

描述已自动生成

输入新建的虚拟磁盘名称,磁盘类型选择“动态”,生产环境建议选择”固定”,点击“下一步”

手机截图图社交软件的信息

描述已自动生成

选择“无”,点击下一步。

手机屏幕截图

描述已自动生成

按默认设置,点击“下一步”

手机屏幕截图

描述已自动生成

选择执行优化,点击“下一步”

手机屏幕截图

描述已自动生成

可点击“编辑优化设置”进行选择,通常按默认设置。

手机截图图社交软件的信息

描述已自动生成

完成配置的设定后,点击“创建”

手机截图图社交软件的信息

描述已自动生成

提示成功后,点击“继续”

手机截图图社交软件的信息

描述已自动生成

打开XenCenter,右键点击该虚拟机-Properties

手机截图图社交软件的信息

描述已自动生成

将Network设置为第一启动项

手机截图图社交软件的信息

描述已自动生成

返回Win10虚拟机,点击”是”,该虚拟机重启后进行镜像抓取

手机截图图社交软件的信息

描述已自动生成

模板系统重启后,会继续执行映像向导的操作,将磁盘映像复制到服务器上的虚拟磁盘。提示格式化,选择”取消”,等待进度条走完。

社交网站的手机截图

描述已自动生成

至此,虚拟机磁盘镜像抓取完成,登录PVS控制台将会看到新生成的虚拟磁盘。

手机截图图社交软件的信息

描述已自动生成

打开PVS控制台,点击场-站点-站点-设备集合-集合,右键点击Target Device:pvstemplate-属性

社交网站的手机截图

描述已自动生成

点击引导方法,选择从”虚拟磁盘”引导,并点击确定

手机屏幕截图

描述已自动生成

重启Win10虚拟机,并验证可通过PXE虚拟磁盘正常启动操作系统。

电脑屏幕的截图

描述已自动生成

打开XenCenter
手机屏幕截图

描述已自动生成

PVS置备池化桌面

创建批量虚拟机模板

步骤 操作
打开XenCenter,点击Win10虚拟机-Storage,点击磁盘-Properties

手机截图图社交软件的信息

描述已自动生成

将模板机磁盘更名(方便识别的名称),点击OK

社交网站的手机截图

描述已自动生成

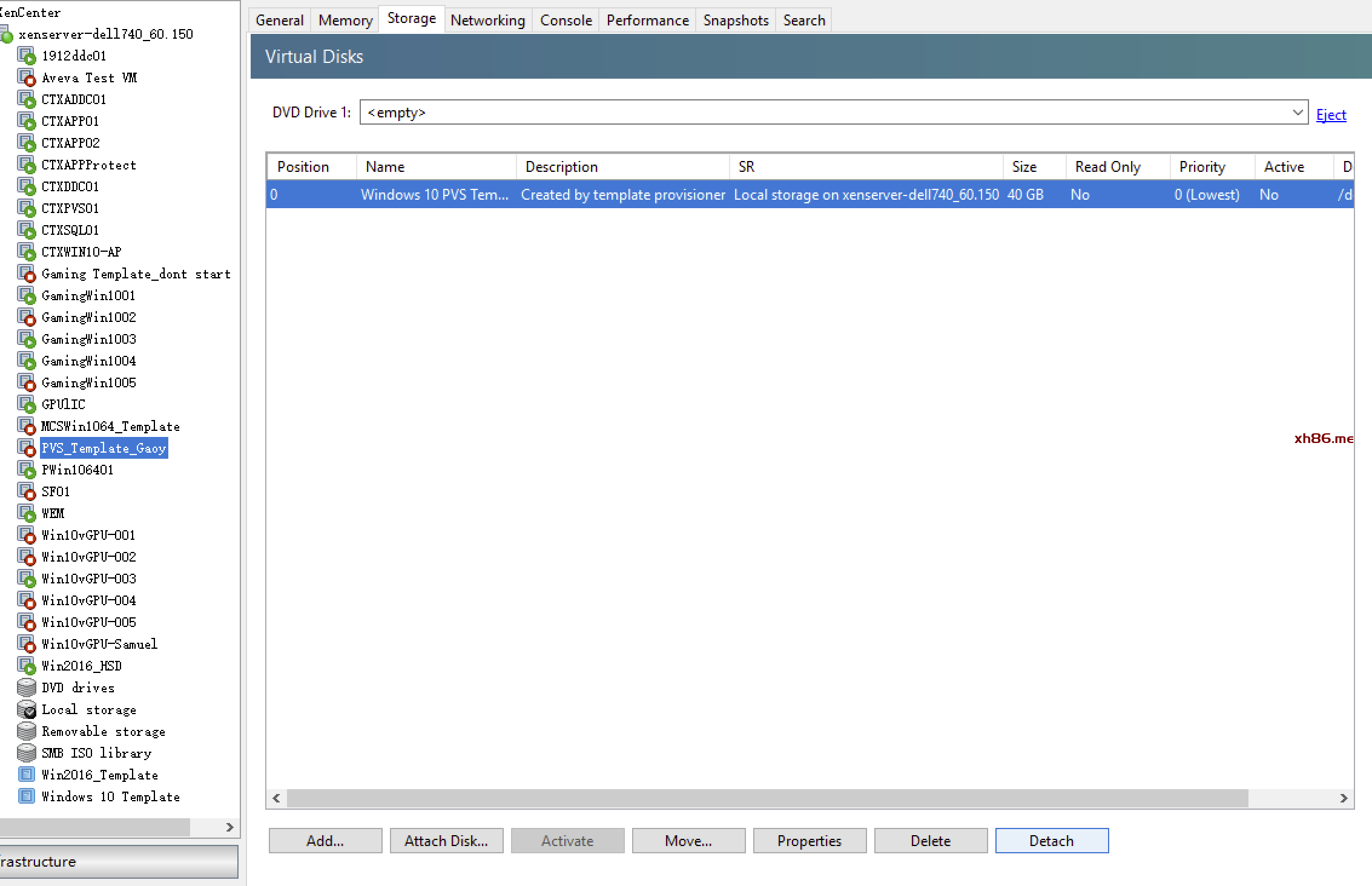

点击Detach,卸载磁盘

点击Yes

手机屏幕截图

描述已自动生成

右键点击该虚拟机-Convert to Template

手机屏幕截图

描述已自动生成

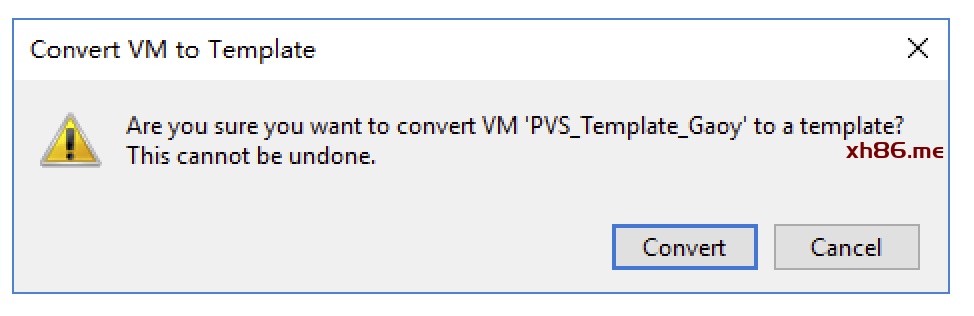

点击Convert,并更名为PVSTemplate(不建议模版名称PVS使用下划线及其他字符)

配置镜像交付类型(RAM Cache with disk overflow)

步骤 操作
登录PVS控制台,从开始菜单登录Provisioning Service控制台,工具栏中展开站点,虚拟磁盘,右击虚拟磁盘,点击“属性”

社交网站的手机截图

描述已自动生成

将磁盘的访问模式改成“标准映像”,供多个设备只读访问;

将缓存类型设置为“在设备RAM中缓存并溢出到硬盘”

最大RAM大小可以设置为1024MB。

手机截图图社交软件的信息

描述已自动生成

PVS批量置备池化桌面

步骤 操作
在控制台打开“站点”,右键“Citrix Virtual Desktops设置向导”

手机截图图社交软件的信息

描述已自动生成

进入向导,点击“下一步”:

手机屏幕截图

描述已自动生成

输入正确的DDC控制器的地址,点击“下一步”

社交网络的手机截图

描述已自动生成

选择主机资源,主机资源决定了模板和创建虚拟机存放的存储位置。需要登录DDC控制台,新建或编辑主机资源(网络选择PVS对应的Vlan)。

手机截图图社交软件的信息

描述已自动生成

弹出主机资源的连接凭证,输入后,点击“确认”。

手机截图图社交软件的信息

描述已自动生成

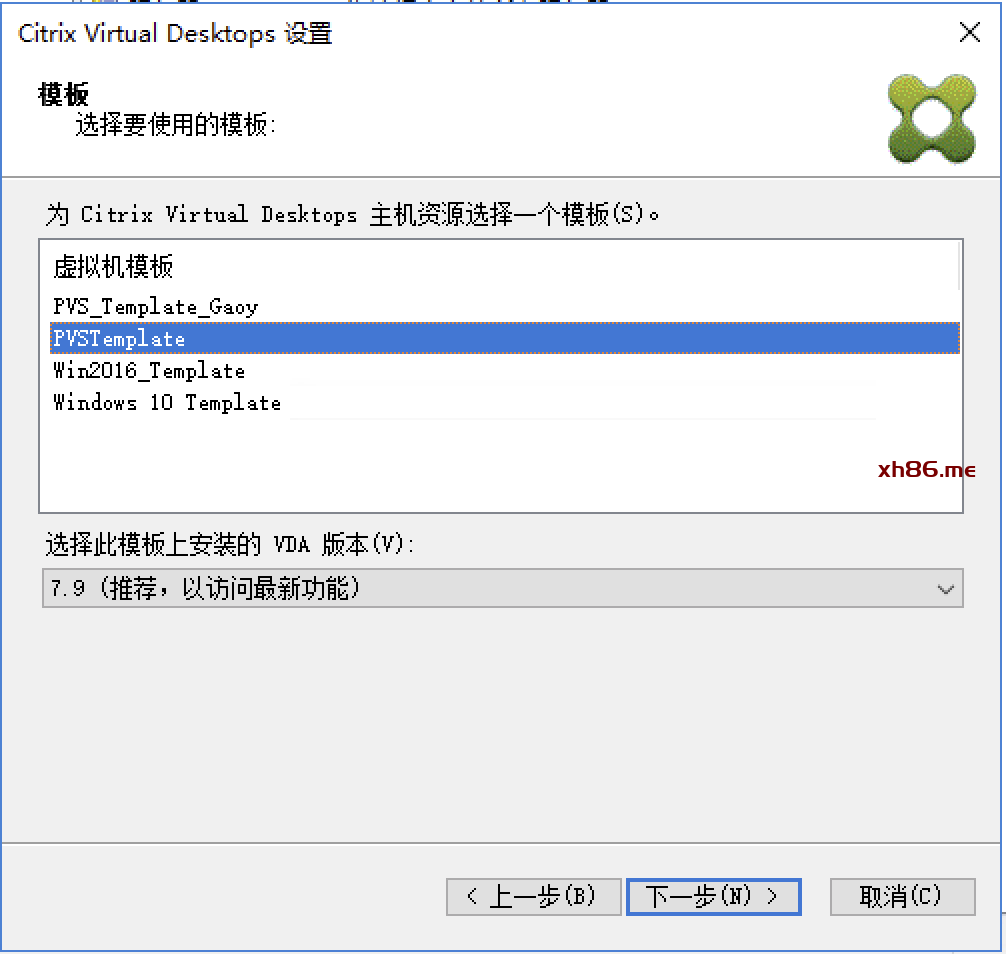

选择之前创建的PVSTemplate模板,点击“下一步”

手机截图图社交软件的信息

描述已自动生成

选择在存储中标准模式的虚拟磁盘,点击“下一步”

社交网络的手机截图

描述已自动生成

创建新的目录,该目录存放此次新建的目标设备。

社交网站的手机截图

描述已自动生成

选择桌面操作系统

手机截图图社交软件的信息

描述已自动生成

选择创建随机的池化桌面,选择第一项,点击“下一步”

手机屏幕截图

描述已自动生成

根据需要设定此次创建的虚拟机数量、CPU和内存的配置。

引导模式采用PXE引导 ;如需启用PVS加速器,则需要提前在XenCenter上主机完成PVS加速器的配置。

手机屏幕截图

描述已自动生成

选择创建新账户

社交网站的手机截图

描述已自动生成

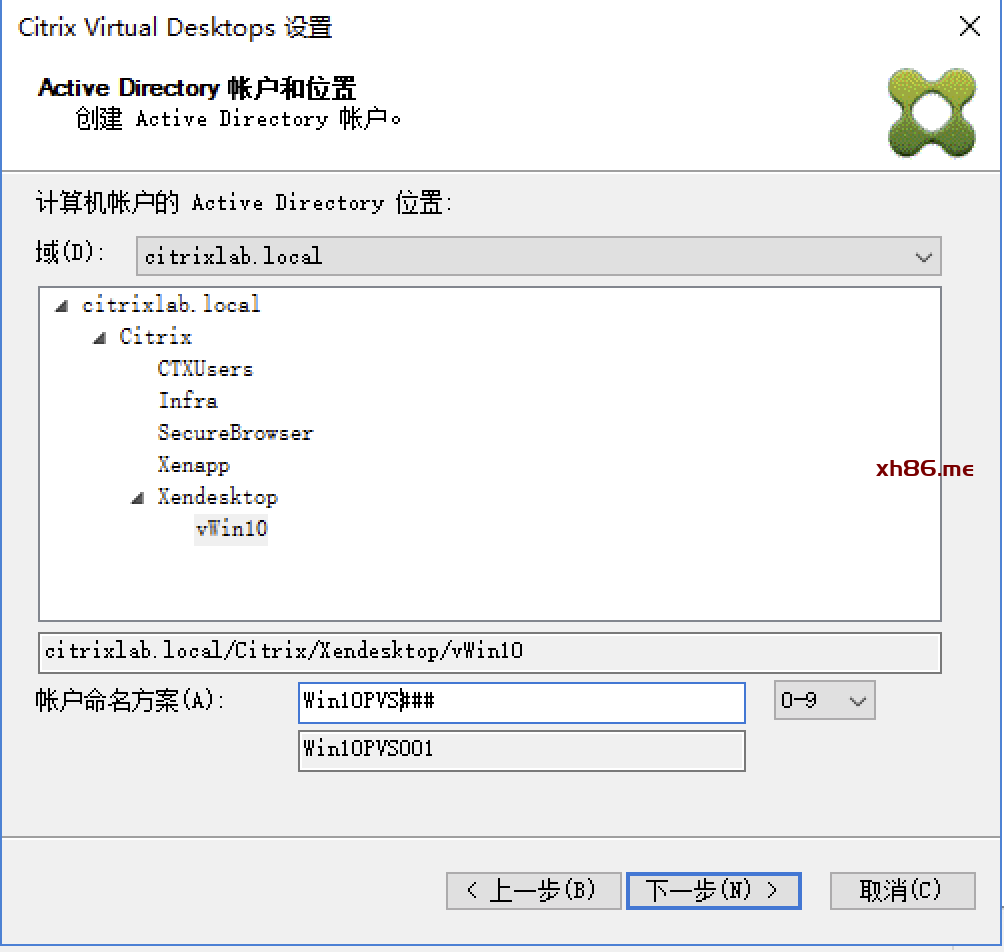

选择AD域下的相应的OU,新建的虚拟机将创建在该OU中,点击“下一步”

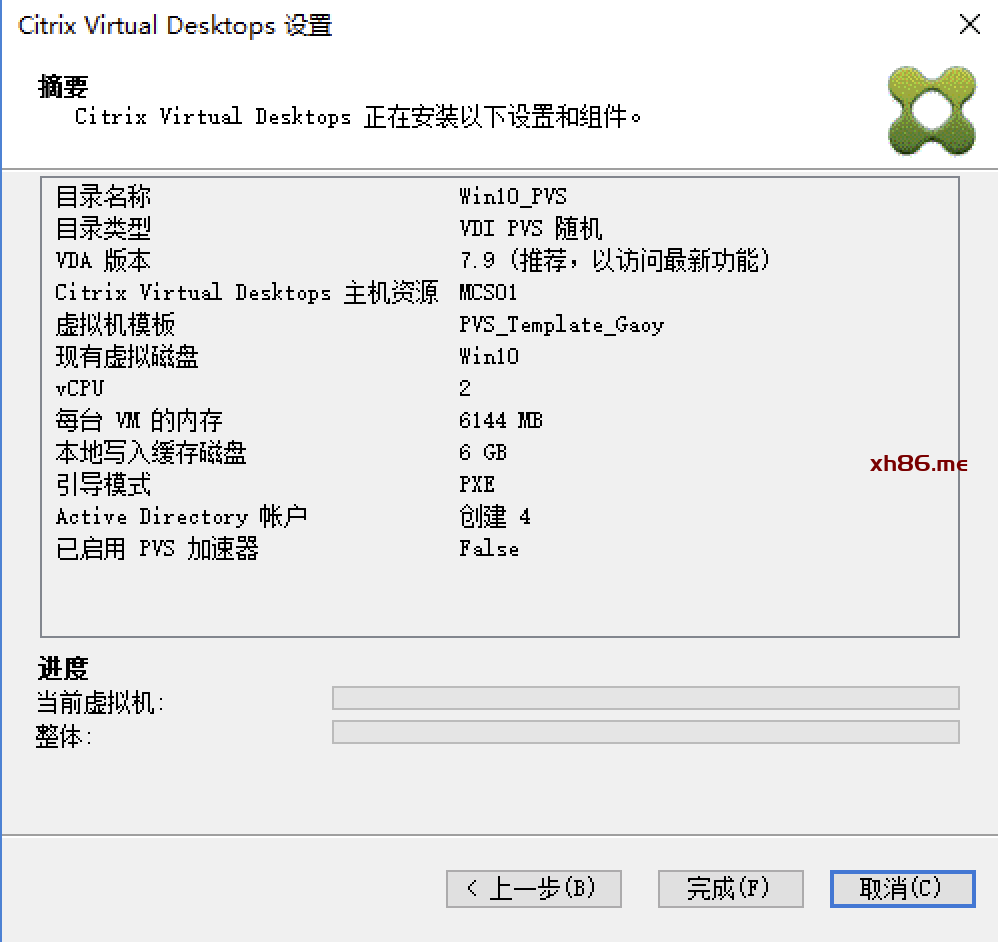

确认配置后,点击“完成”

系统开始创建虚拟机,直到提示完成。

手机屏幕截图

描述已自动生成

登录XenCenter控制台,可以看到刚刚创建的虚拟机,系统会自动启动。

手机截图图社交软件的信息

描述已自动生成

登录PVS控制台,在设备集合,新建的目录下,能看到新创建的目标设备虚拟机。
