PoC标准化实施指南3.0

MCS创建虚拟桌面

模板001

版本:Draft

www.citrix.com.cn

第1章 MCS技术介绍 3

1.1 XenDesktop虚拟机创建方式 3

1.2 MCS创建的虚拟机类别 3

1.3 MCS创建虚拟机流程 3

第2章 安装VDA 3

2.1 安装VDA前的准备 3

2.2 安装Citrix XenDesktop VDA 5

2.3 创建快照 10

第3章 MCS 置备池化桌面 11

3.1 创建计算机目录 11

3.2 创建交付组 16

3.3 修改电源管理 20

3.4 访问虚拟桌面 21

第4章 MCS专有桌面置备之链接克隆 23

4.1 创建计算机目录 23

4.2 创建交付组 27

4.3 访问虚拟桌面 31

第5章 MCS专有桌面置备之完整克隆 33

5.1 创建计算机目录 33

5.2 创建交付组 37

5.3 访问虚拟桌面 41

修正历史 43

MCS技术介绍

XenDesktop虚拟机创建方式

XenDesktop为客户提供两种基于不同技术线路的批量虚拟机创建方式,包括基于存储链接克隆模式的MCS (Machine Create Services)和基于网络引导的虚拟机批量创建模式。对于初学者或PoC环境中,如果存储IOPS和空间充实的情况下,我们建议使用MCS的方式进行批量的虚拟机创建,因为MCS简单、易学、易用,可以帮助您快速部署XenDesktop的虚拟桌面。

MCS创建的虚拟机类别

客户在使用虚拟桌面过程中,需要存在各种差异,包括:保留虚拟机的状态、无状态虚拟机(开机自动还原)、完整克隆方式以便虚拟机进行存储迁移。

类型 特点 磁盘 备注
MCS池化桌面 重启即还原 写缓存盘和15M身份盘 推荐
MCS专有桌面(链接克隆) 保留用户对虚拟机的变更。 增量盘和15M身份盘 个性化用户
MCS专有桌面(完整克隆) 保留变更,虚拟机存储迁移。 独立的磁盘 消耗更多空间

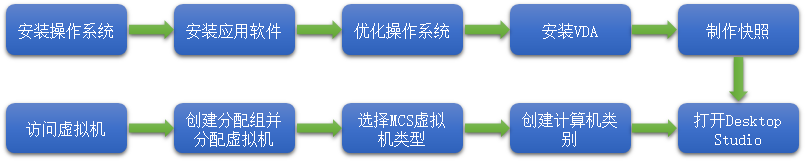

MCS创建虚拟机流程

安装VDA

安装VDA前的准备

1. 部署VDA之前,完成以下项目的检查。

序号 确认项目 是否已经准备
1 操作系统补下和应用软件是否已经安装
2 虚拟机的XenTools / VMware Tools是否已经安装
3 操作系统是否已经按照Citrix优化工具优化
4 镜像操作系统命名为:MCSWin1064_Temp
5 MCS虚拟机命名规则,池化桌面:PWin1064编号,PWin1064##
6 MCS虚拟机命名规则,专用链接克隆:DLWin1064编号,DLWin1064##
7 MCS虚拟机命名规则,专用完整克隆:DFWin1064编号,DFWin1064##

2. 将计算机机加入域

在桌面上的“计算机”图标上右键选择“属性”,点击下图中“更改设置”。

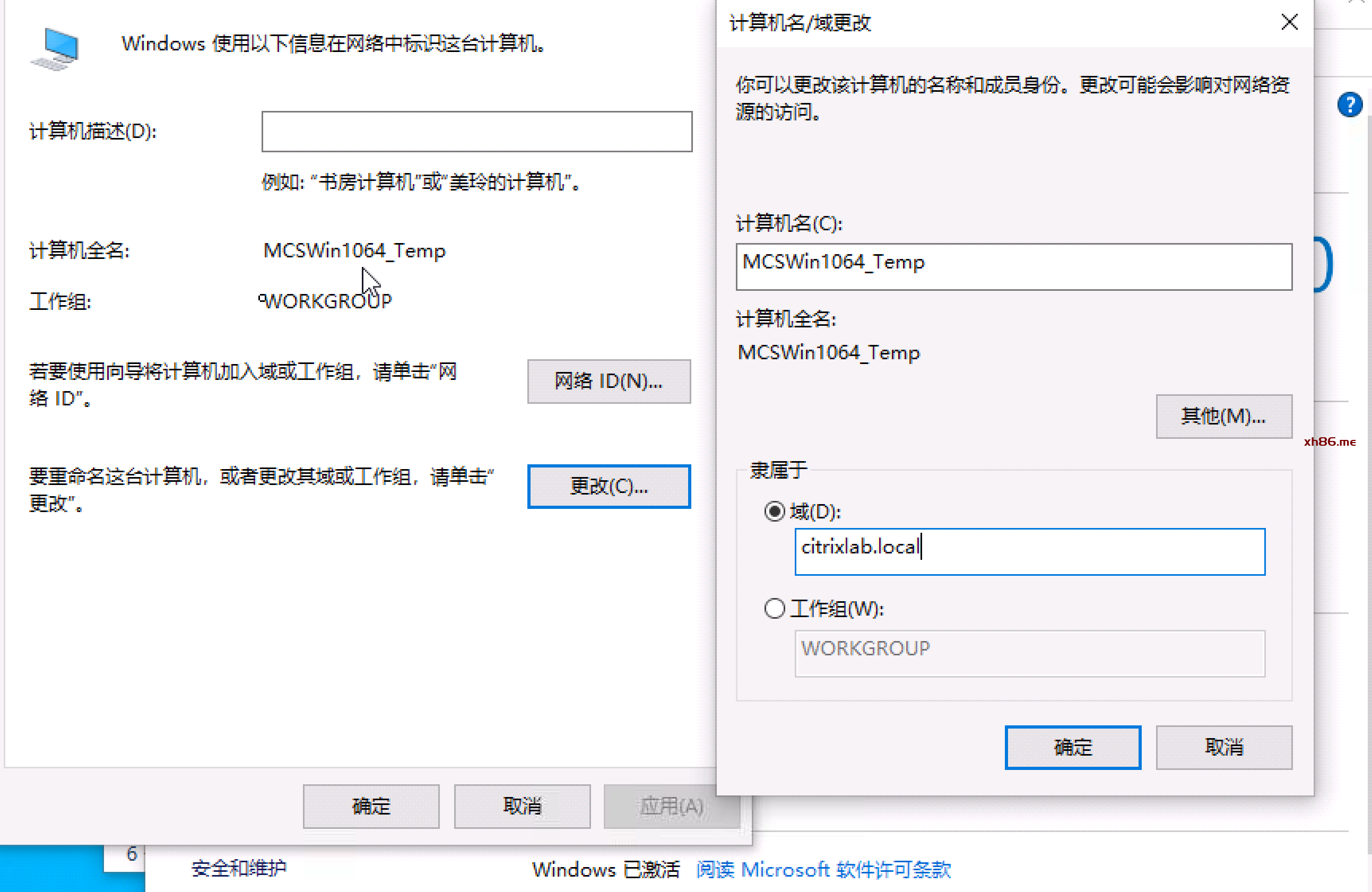

在弹出的系统属性对话框中点击,在“计算机名”点击“更改”,之后在录属于中输入域名,点击确定。(如果您的计算机名超过15个上,将简化为15个字符)

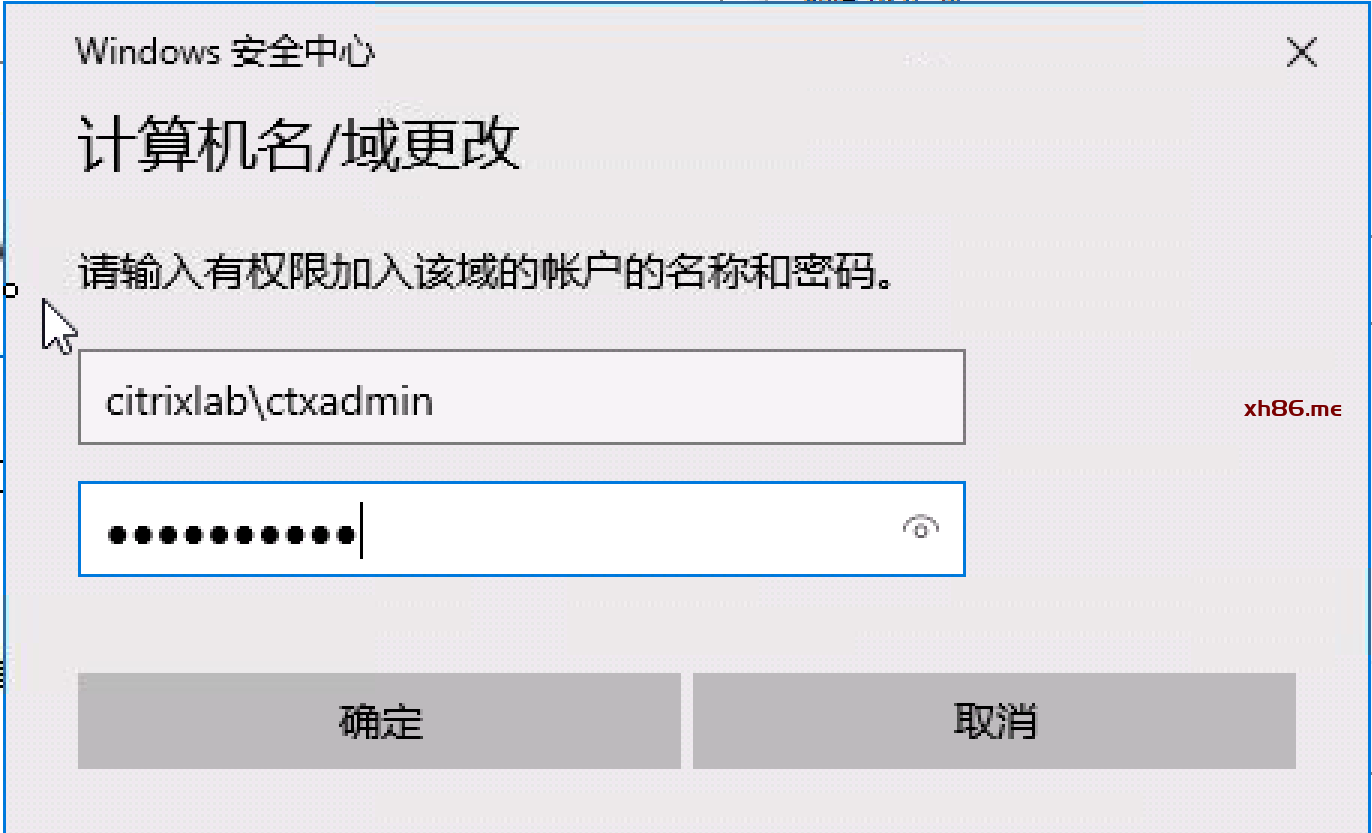

在弹出的对话框中,输入域的用户和密码。

点击确实后,重新启动计算机。

安装Citrix XenDesktop VDA

  1. 登录计算机

以域帐户登录计算机,如下图所示:计算机重新启动后,点击“其他用户”,在对话框中输入域\用户名和密码,点击登录。



备注:请确定该域用户是否有本地管理员权限。

  1. 关闭Windows防火墙

为了避免注册问题,我们建议关闭Windows防火墙,具体操作如下图所示:

  1. 加载XenDesktop 7 1912 LTSR安装光盘

在XenCenter的MCSWin1064_Temp虚拟机的“DVD Drive 1”中,点击下拉列表选择“Citrix_Virtual_Apps_and_Desktops_7_1912.iso”

  1. 开始安装VDA

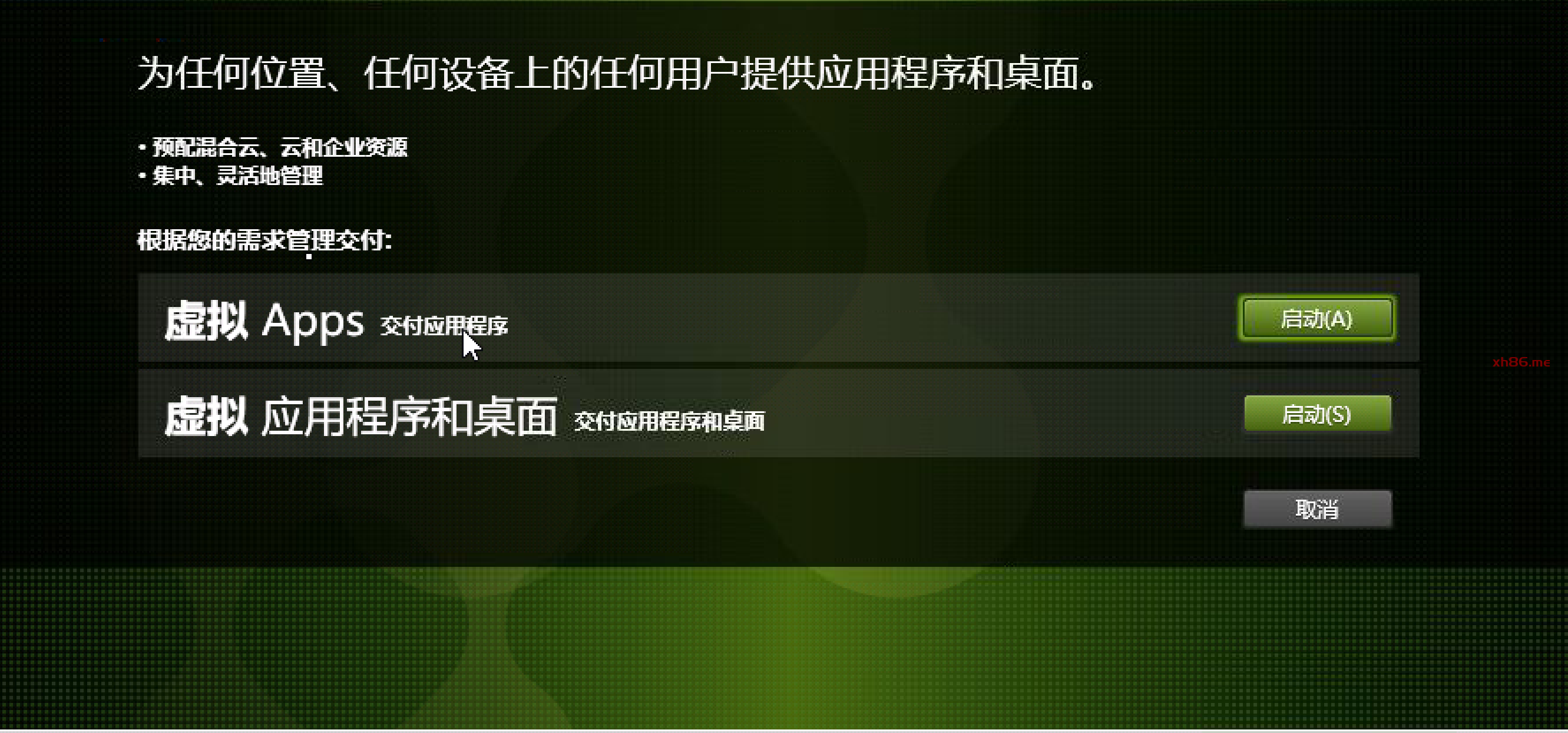

ISO挂载成功后,在MCSWin1064_Temp虚拟机中打开“计算机”🡪“CD驱动器”,在弹出的XenDesktop安装向导的“应用程序和桌面”右侧点击“启动”。

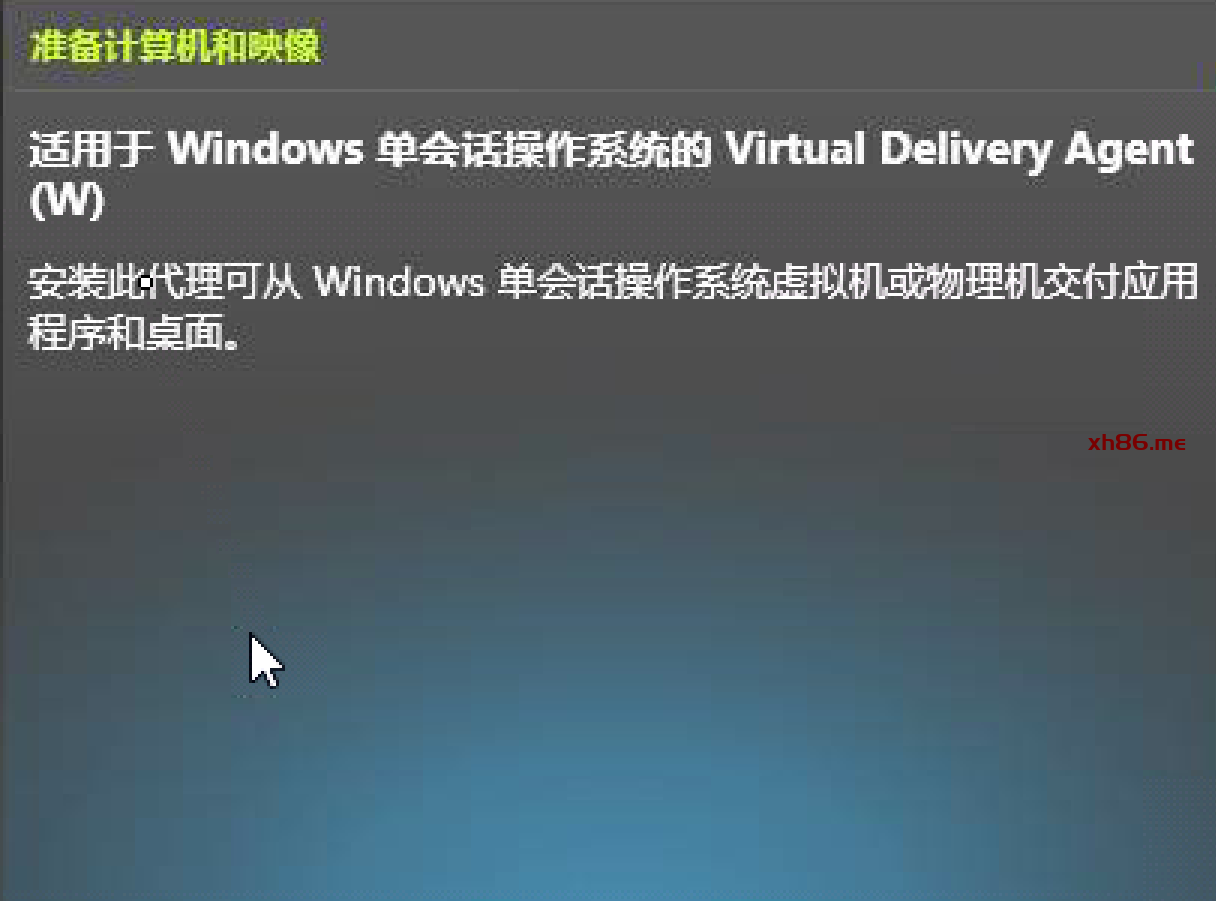

在出现的安装向导中点击“准备计算机和映像”。

注意:如果出现权限对话框,请将ctxadmin的域帐户加入到本地管理员组。

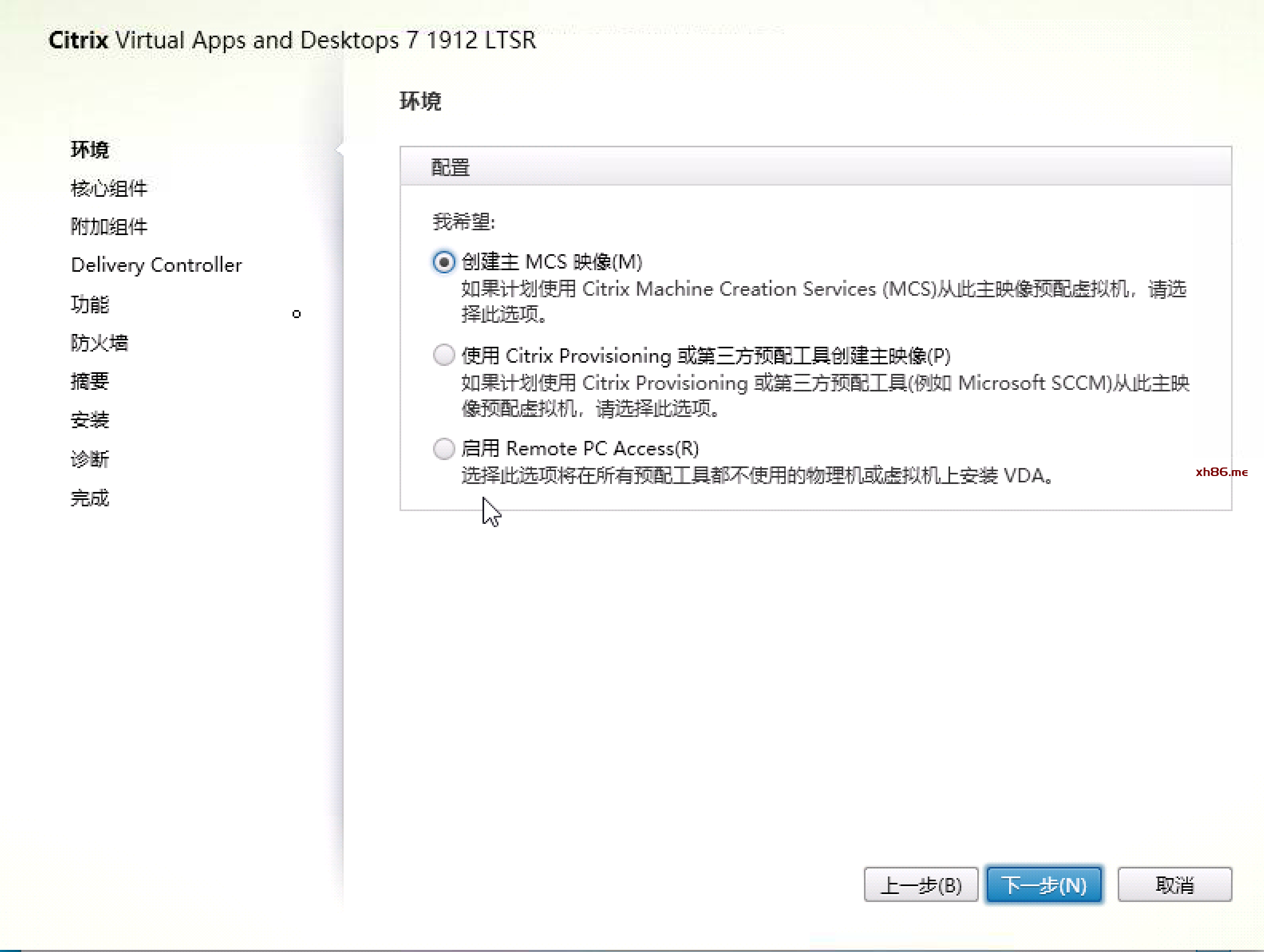

在出现的环境选择中请选择“创建MCS主镜像”,点击“下一步”。

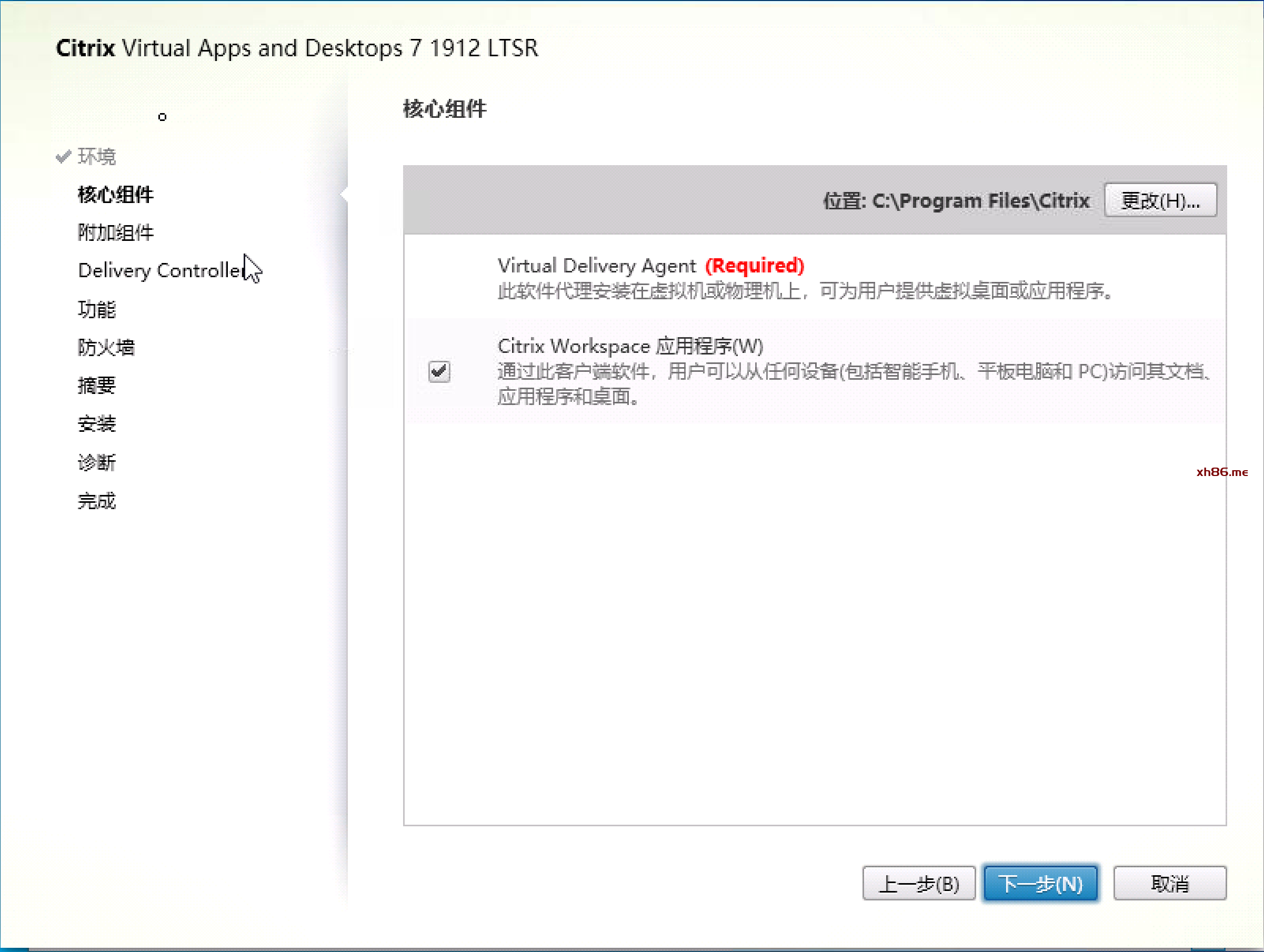

在核心组件模块中,直接点击“下一步”。

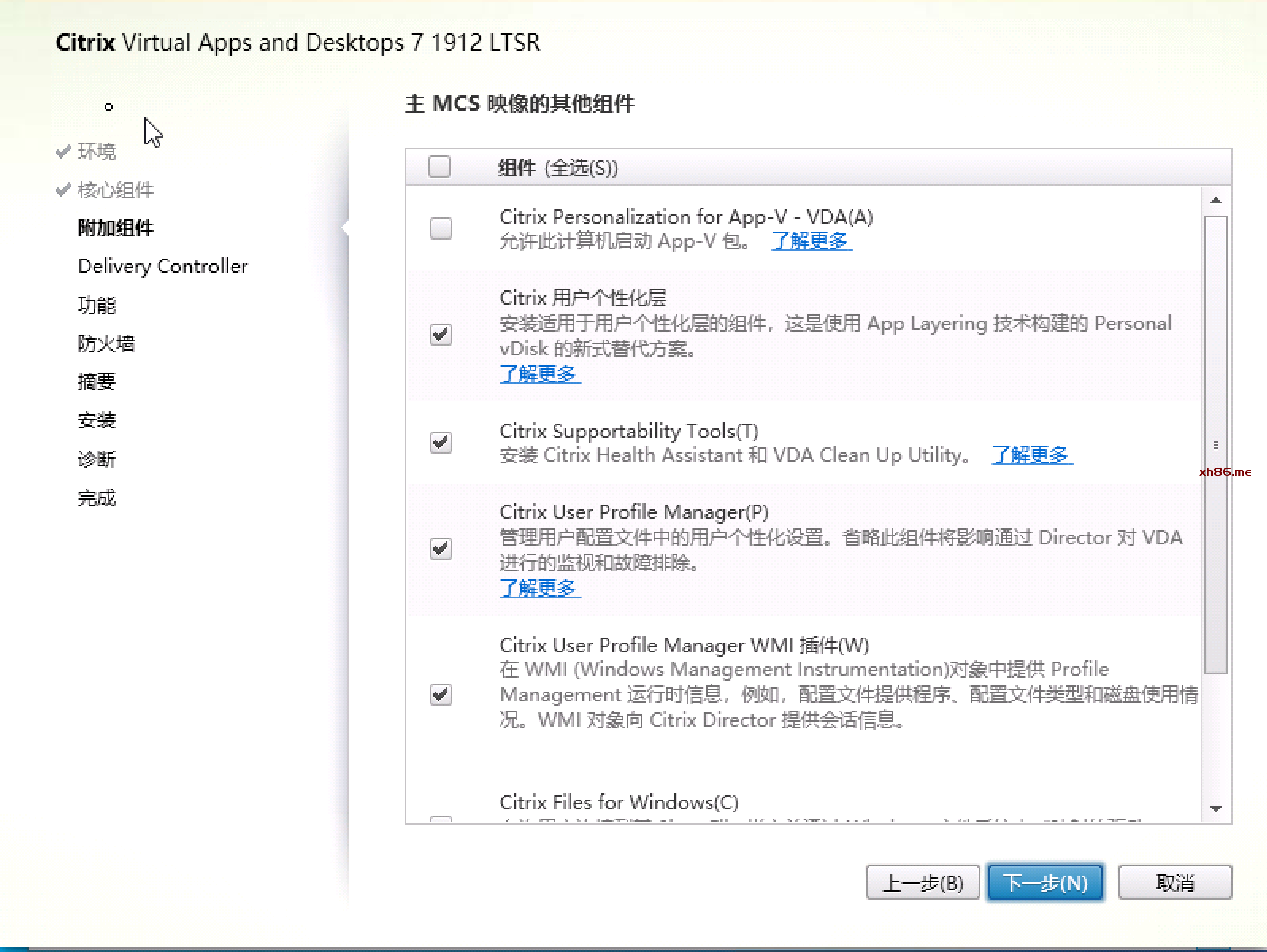

附加组件勾选所需要的组件,点击“下一步”。

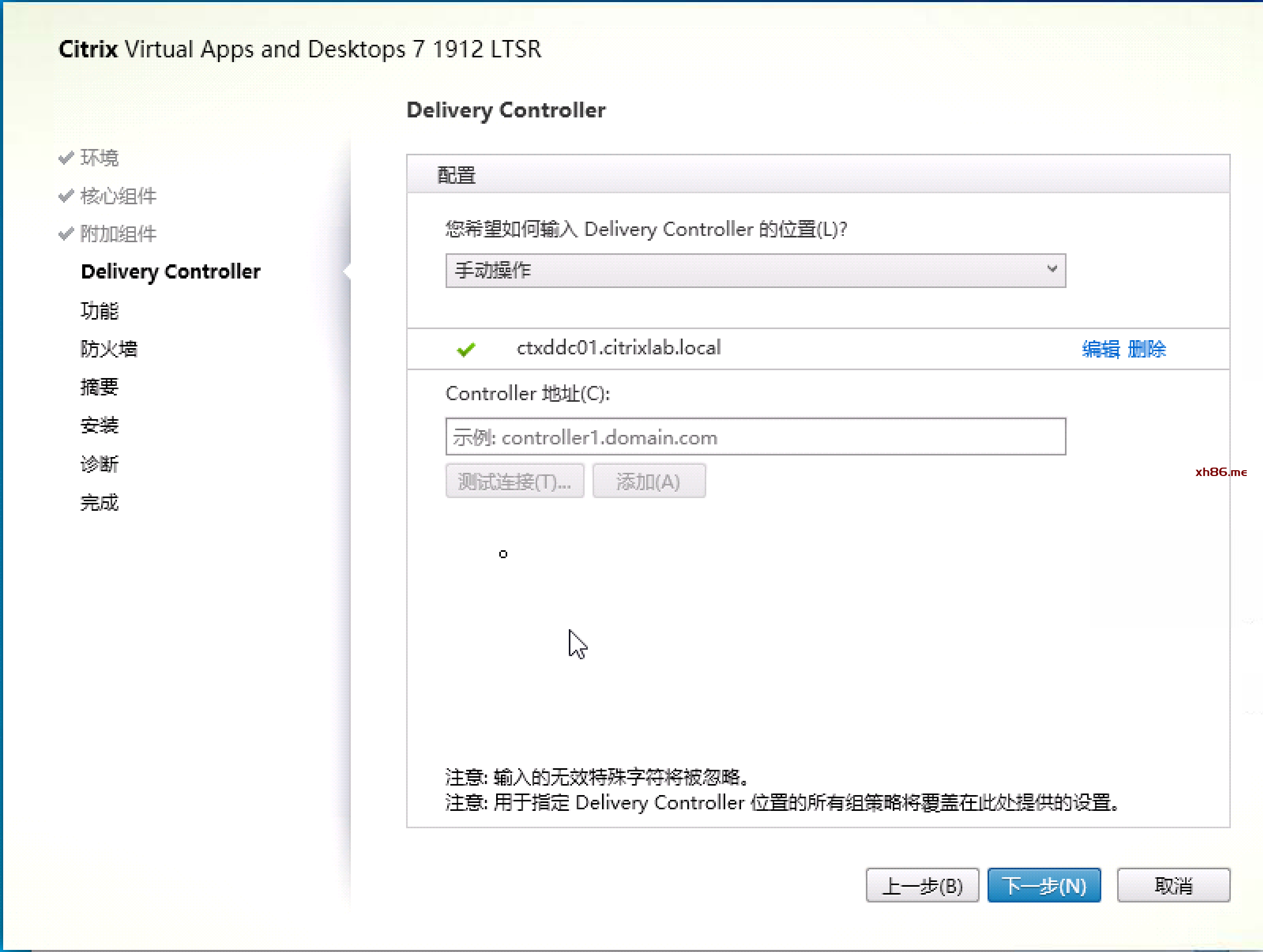

进入Delivery Controller,在 Controller地址中输入DDC的完整FQDN名称,点击测试连接,确保右边出现一个绿色的对号,点击添加。如果您有多个DDC,请重复这个操作。

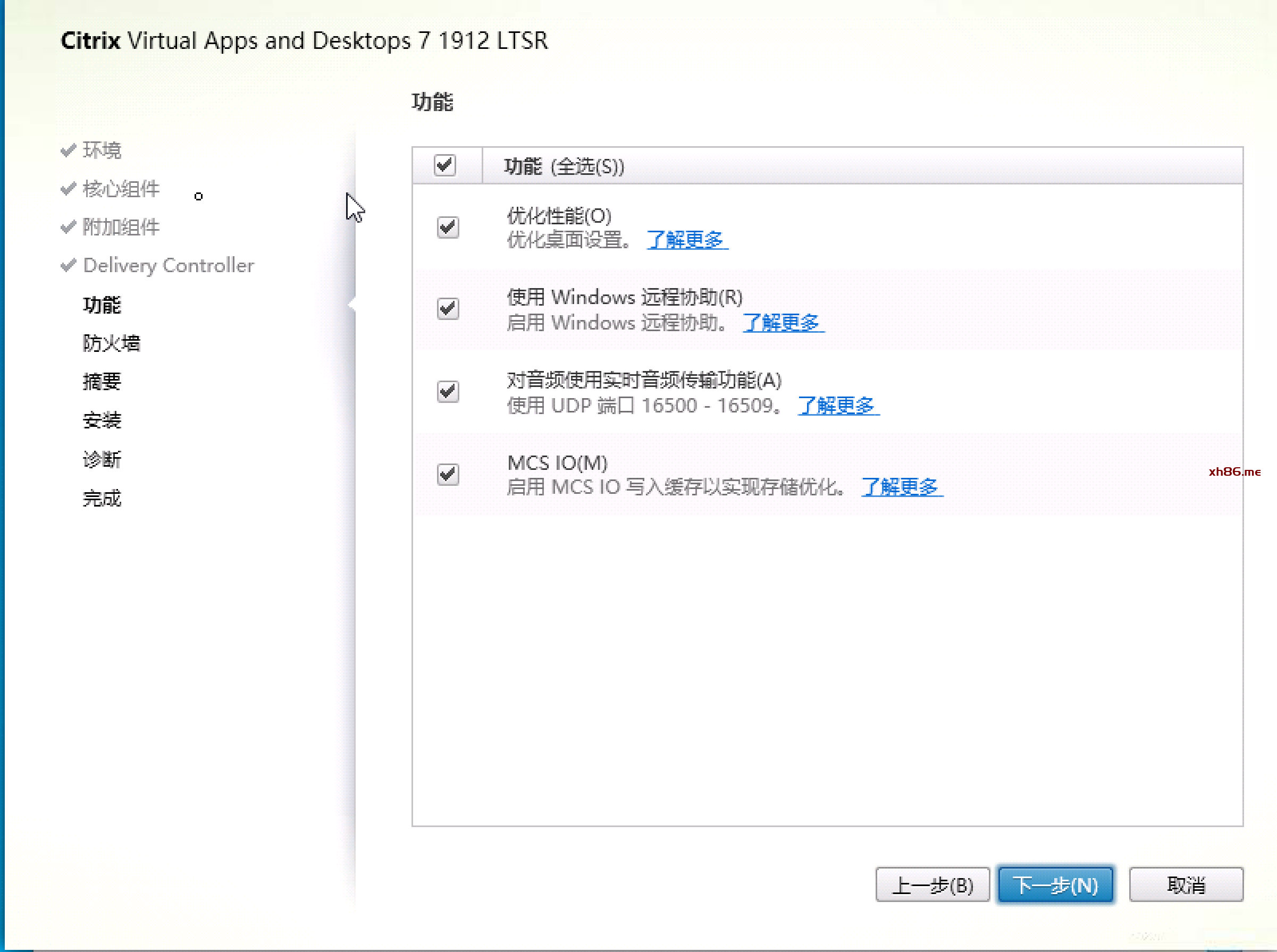

在功能选项中,选择所需要的功能,直接点击“下一步”。

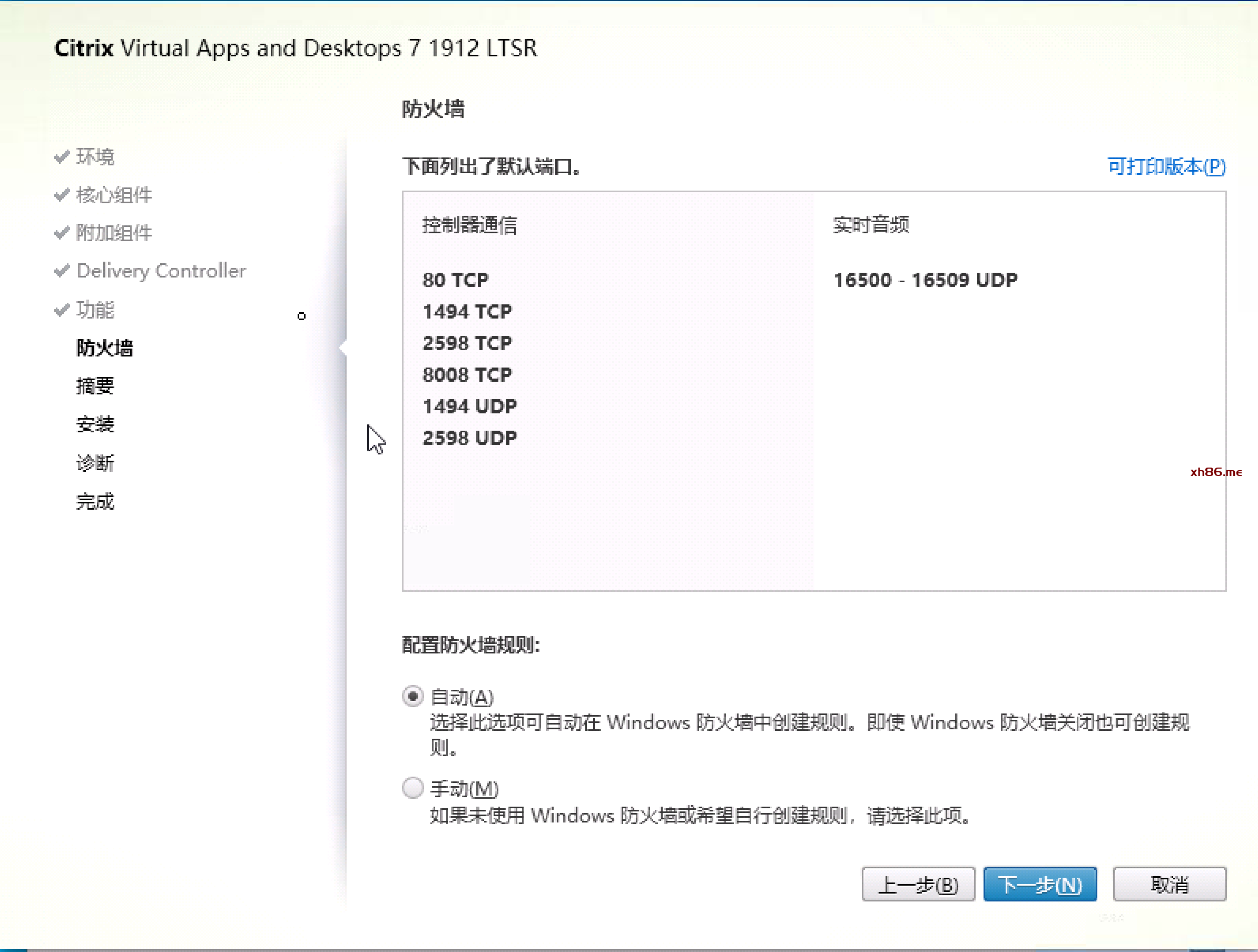

在防火墙的设置中,直接点击“下一步”。

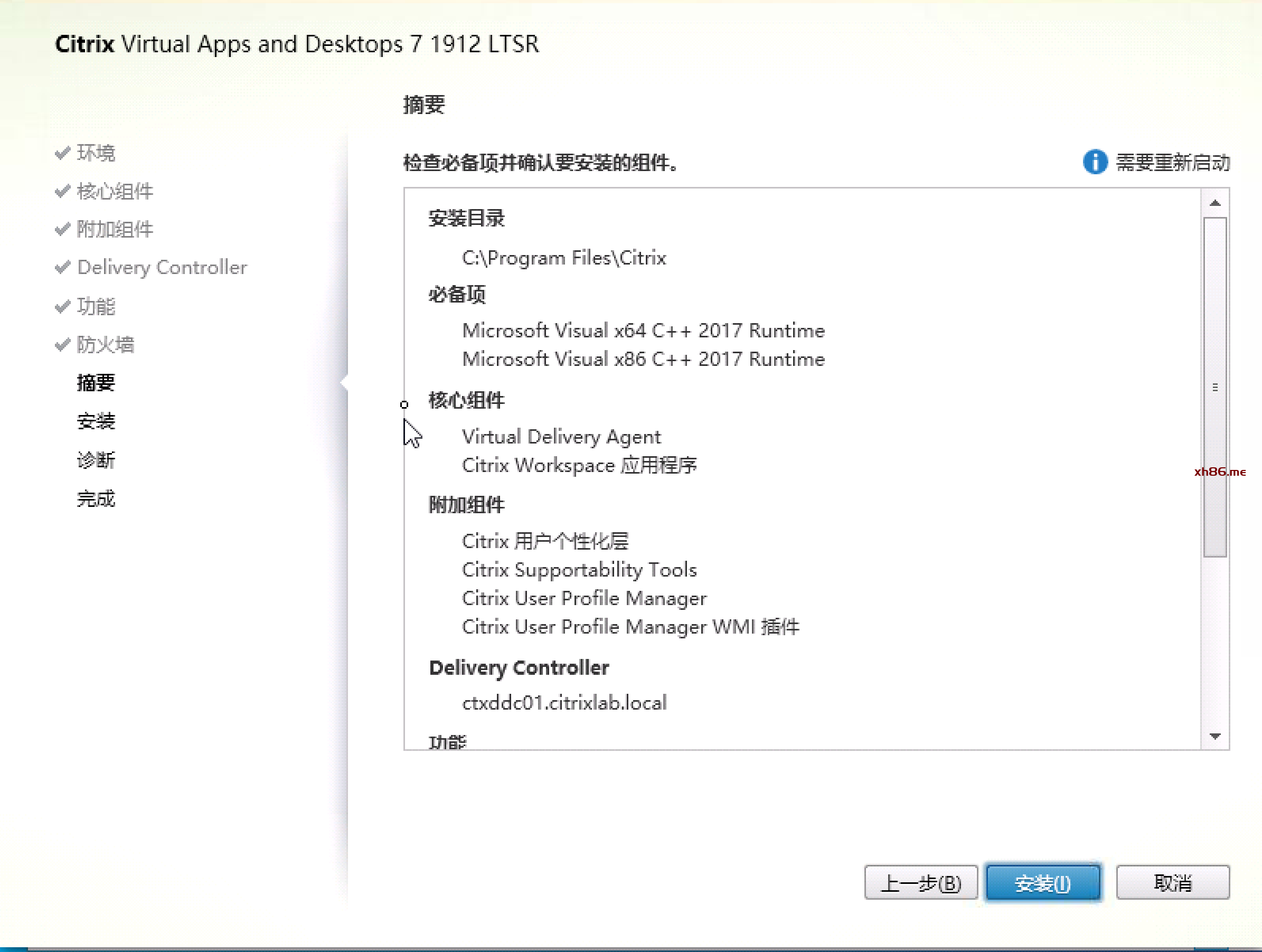

查看组件摘要

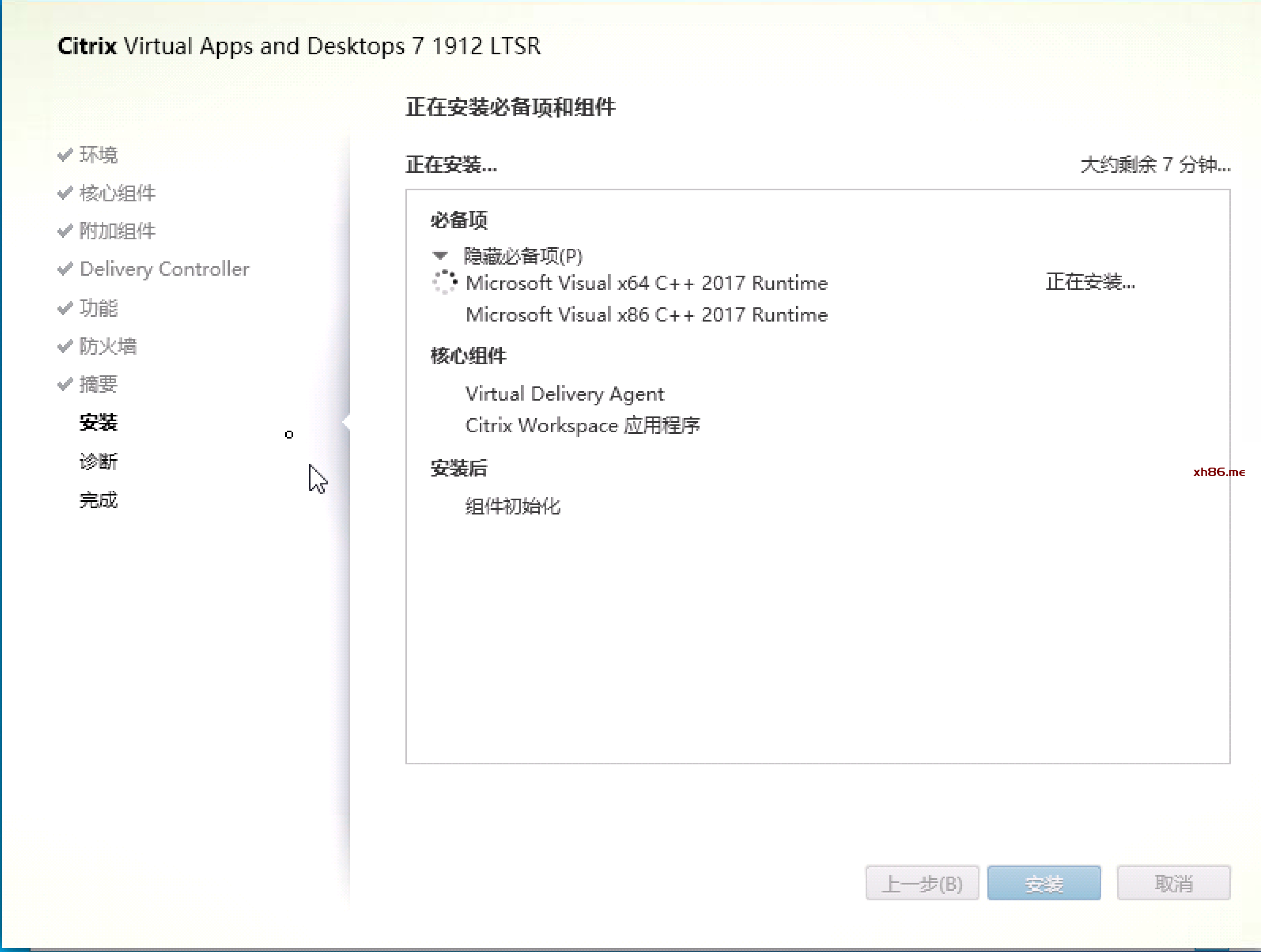

确认无误,点击安装,开始安装VDA。

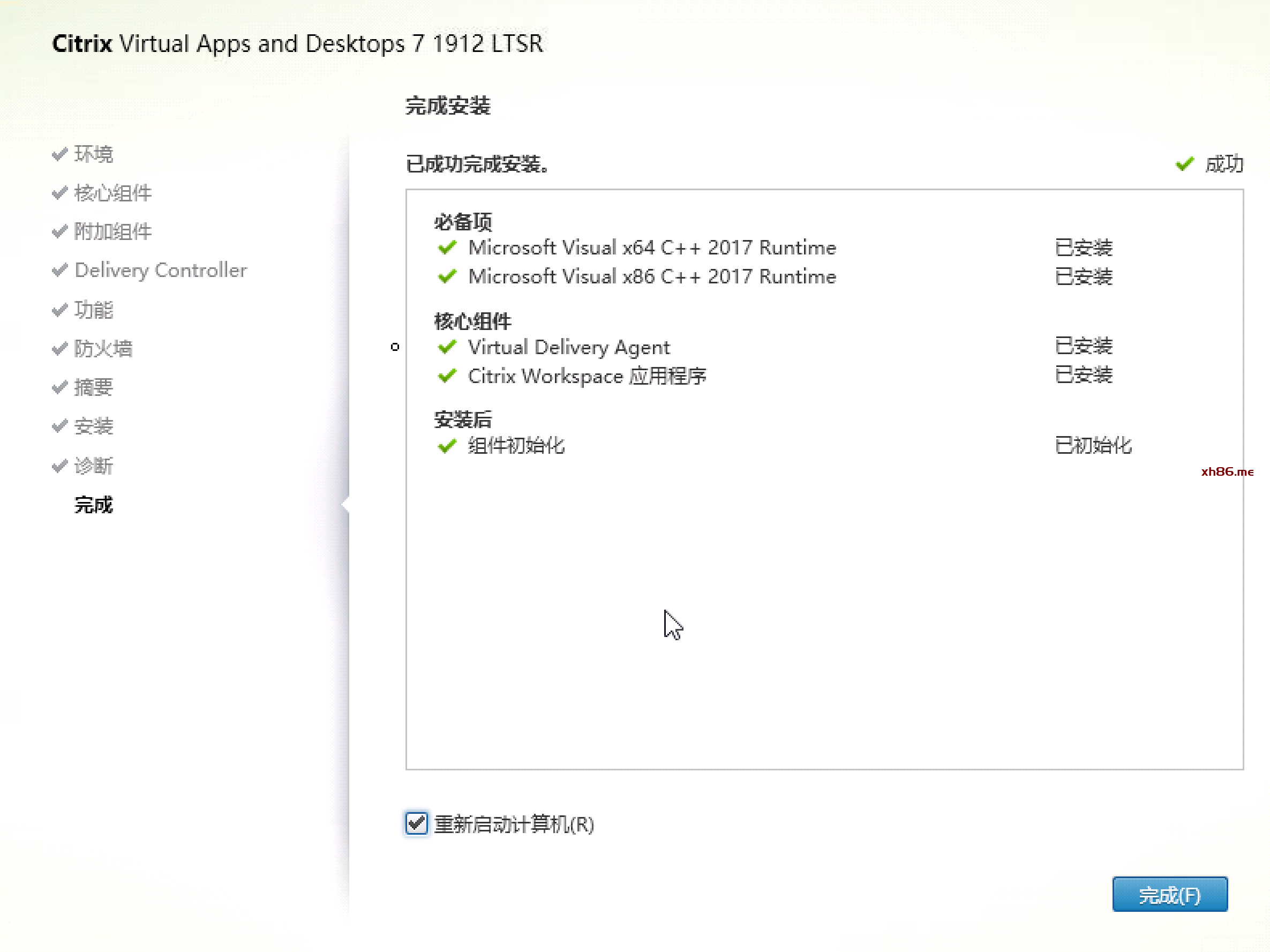

重启计算机,完成VDA的安装。

创建快照

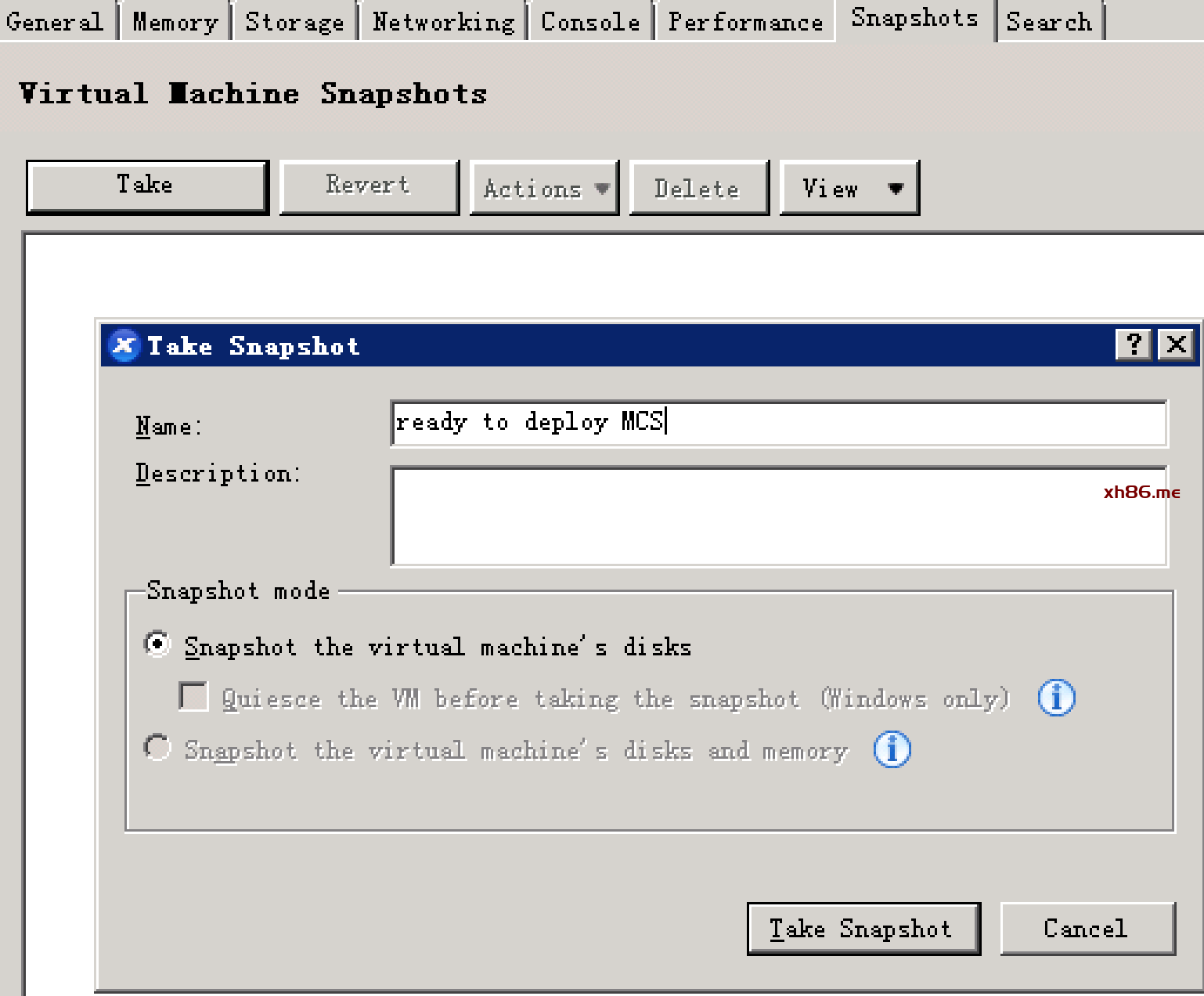

关闭虚拟机,确保虚拟机关闭后,创建快照。在XenCenter中找到MCSWin1064_Temp,点击Snapshots🡪Take Snapshot🡪输入名称。(请不要使用中文)

MCS 置备池化桌面

创建计算机目录

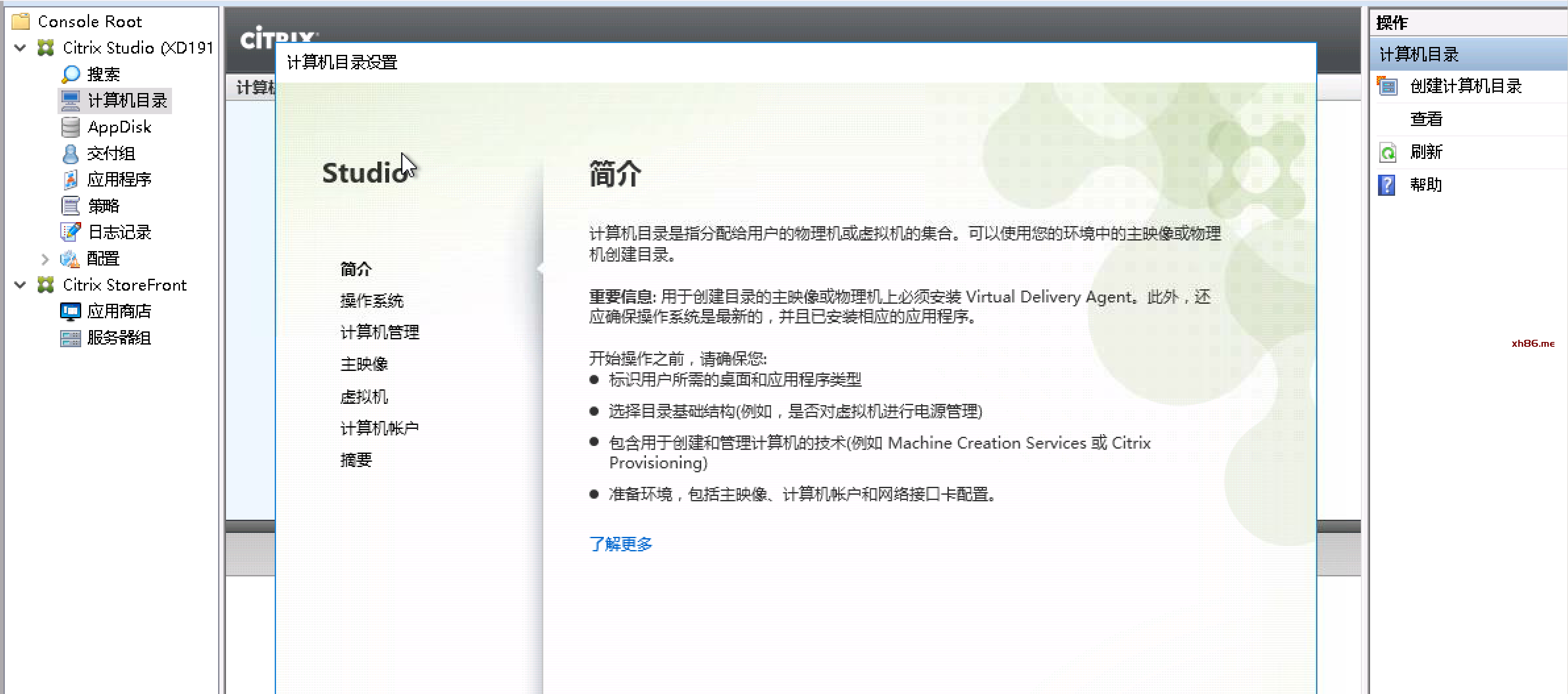

打开Citrix XenDesktop Studio控制🡪在左侧点击“计算机目录”,在最右侧“创建计算机目录”,系统即启动计算机目录创建引导。

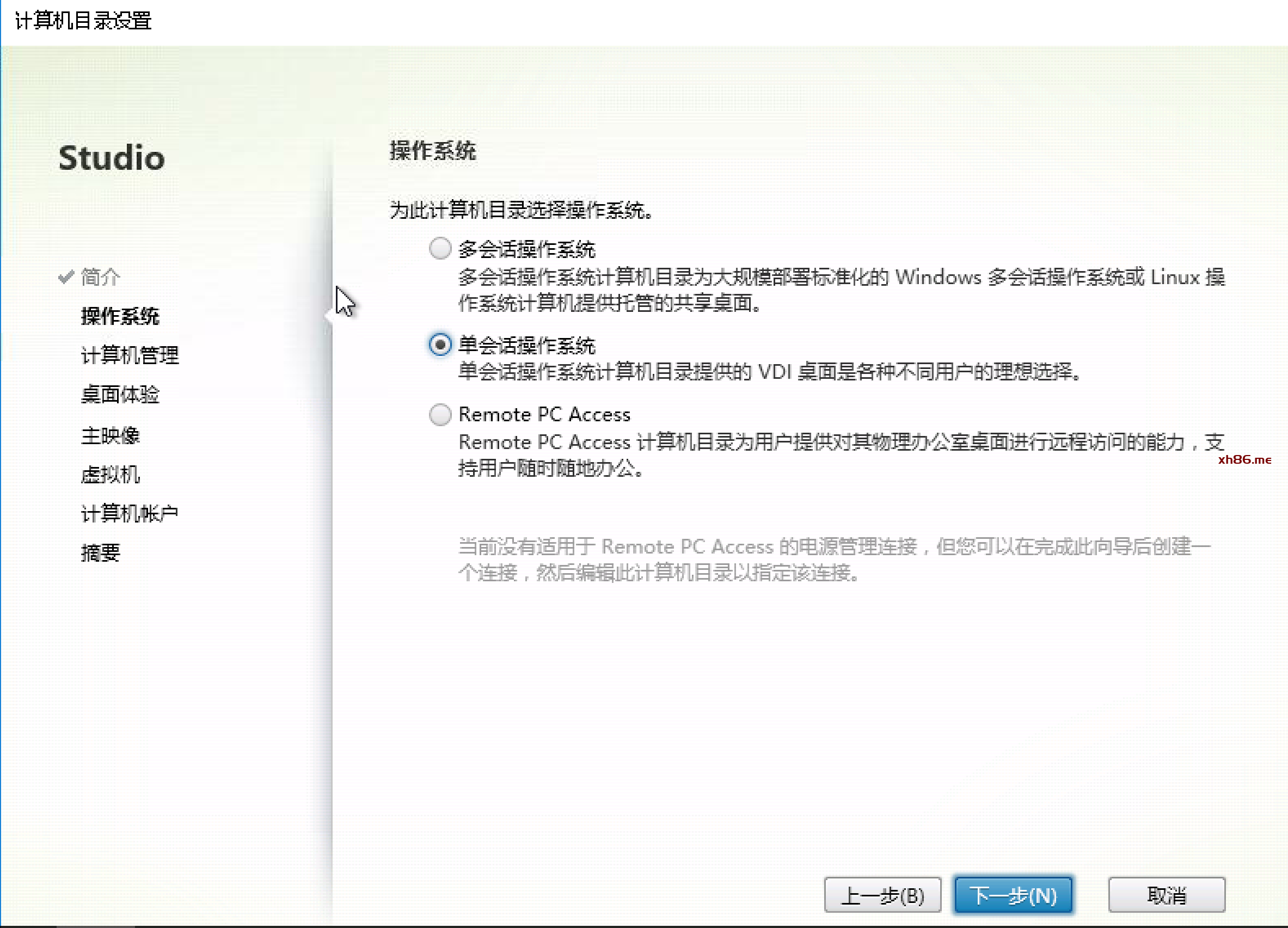

在“操作系统”类型中,请选择“单会话操作系统”,点击“下一步”。

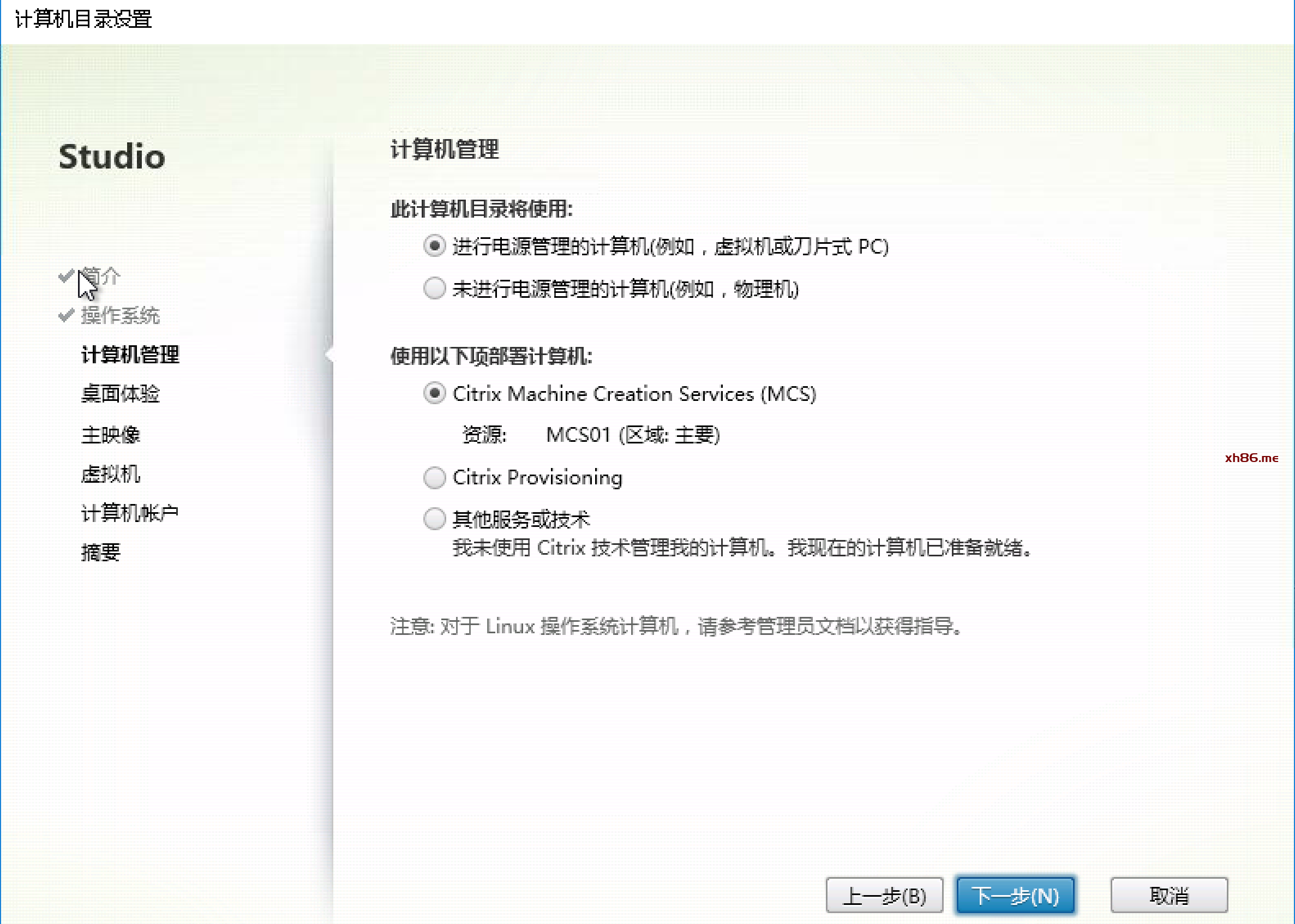

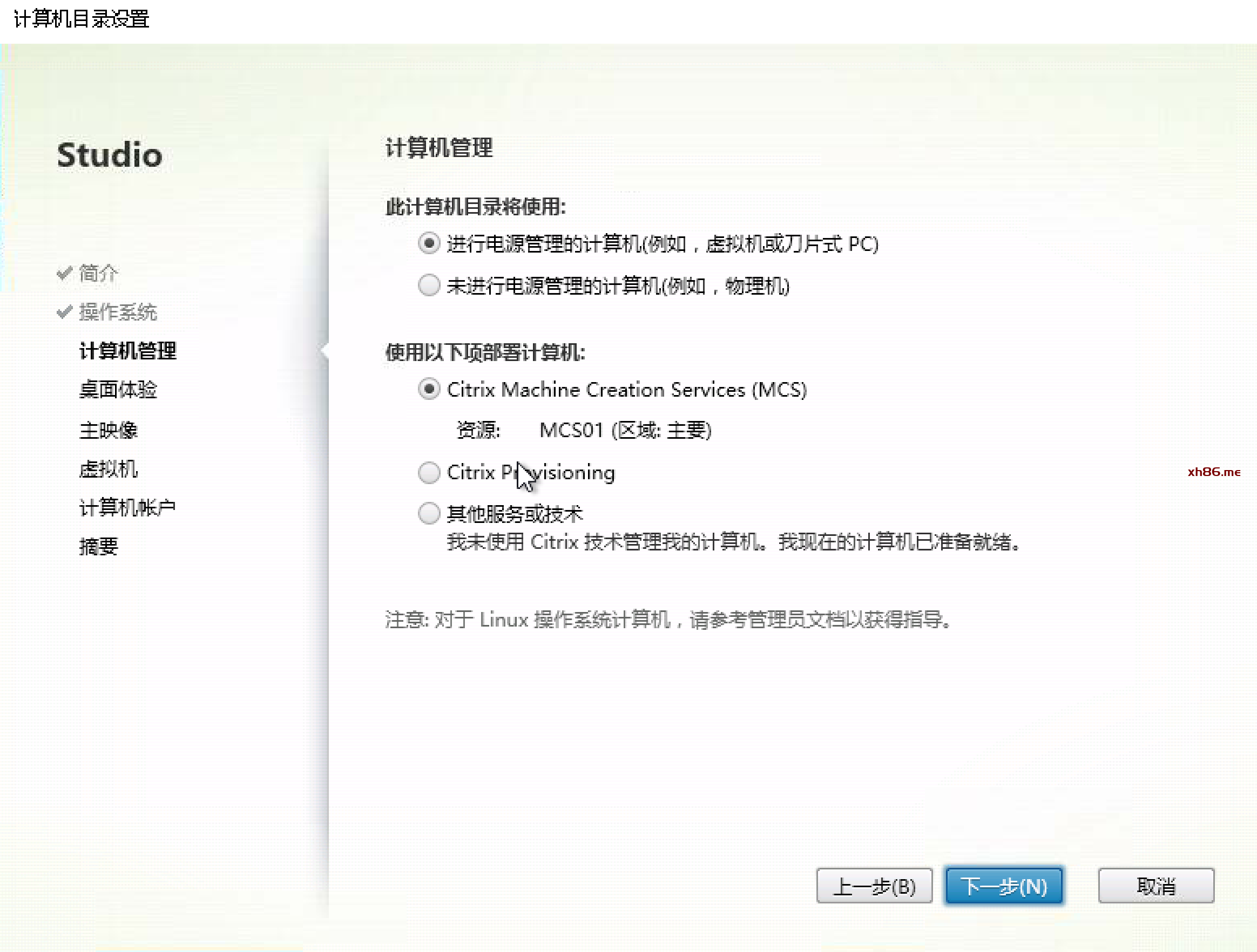

在“计算机管理”中,请选择MCS,并选择正确的资源。如果没有这些选择,请参考XenDesktop Studio安装的章节。

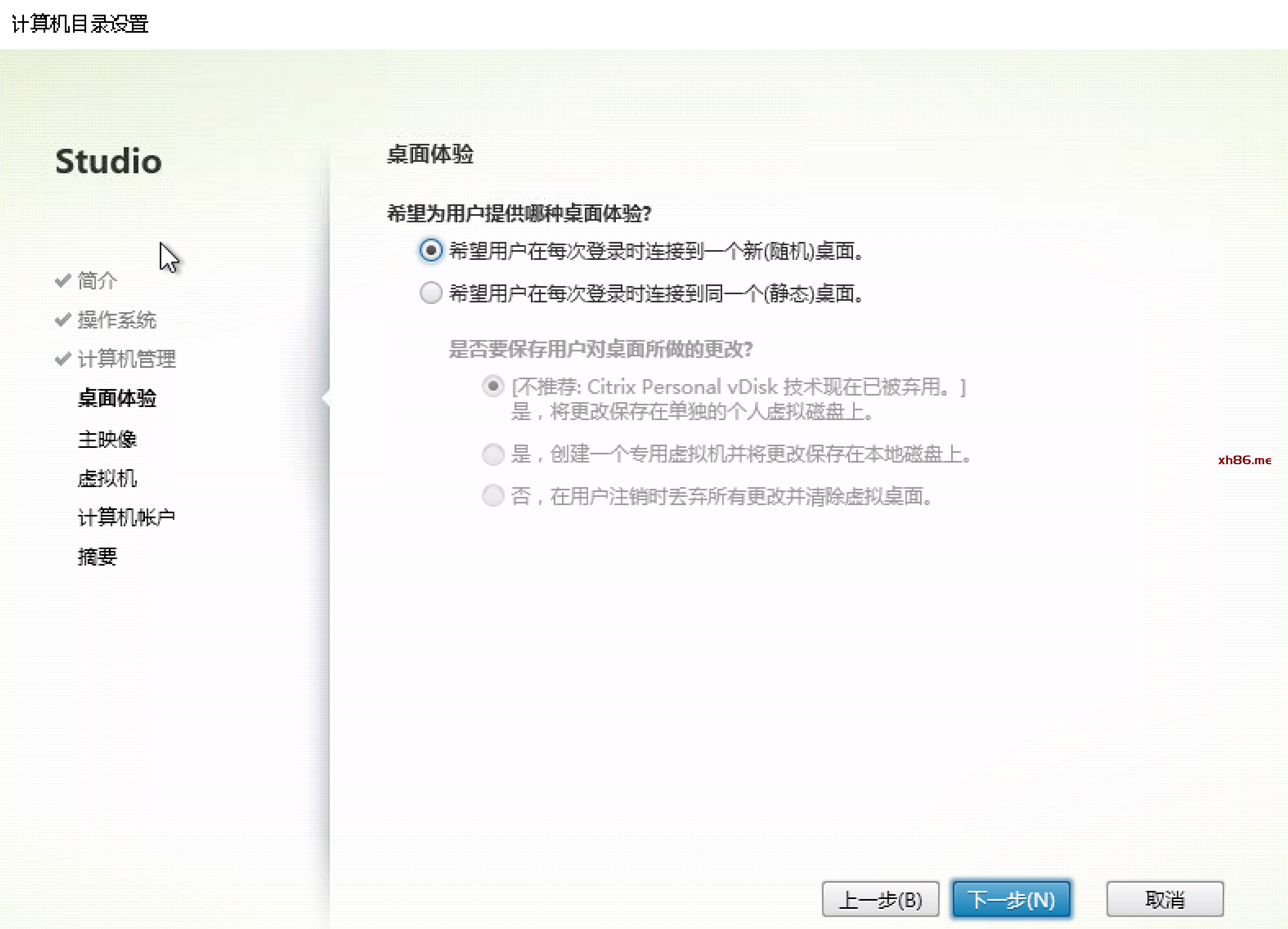

在计算机目录中选择“希望用户在每次登录时连接到一个新(随机)桌面”,如果你希望用户每次连接到固定的池化虚拟桌面,请选择“希望用户在每次登录时连接到同一个(静态)桌面”🡪“否,在用户注销时丢弃所有更改并清除虚拟桌面”。

在“主映像”中,选择“MCSWin1064_Temp”中的快照“ReayToDeploy”,点击“下一步”按钮,继续下一步操作。

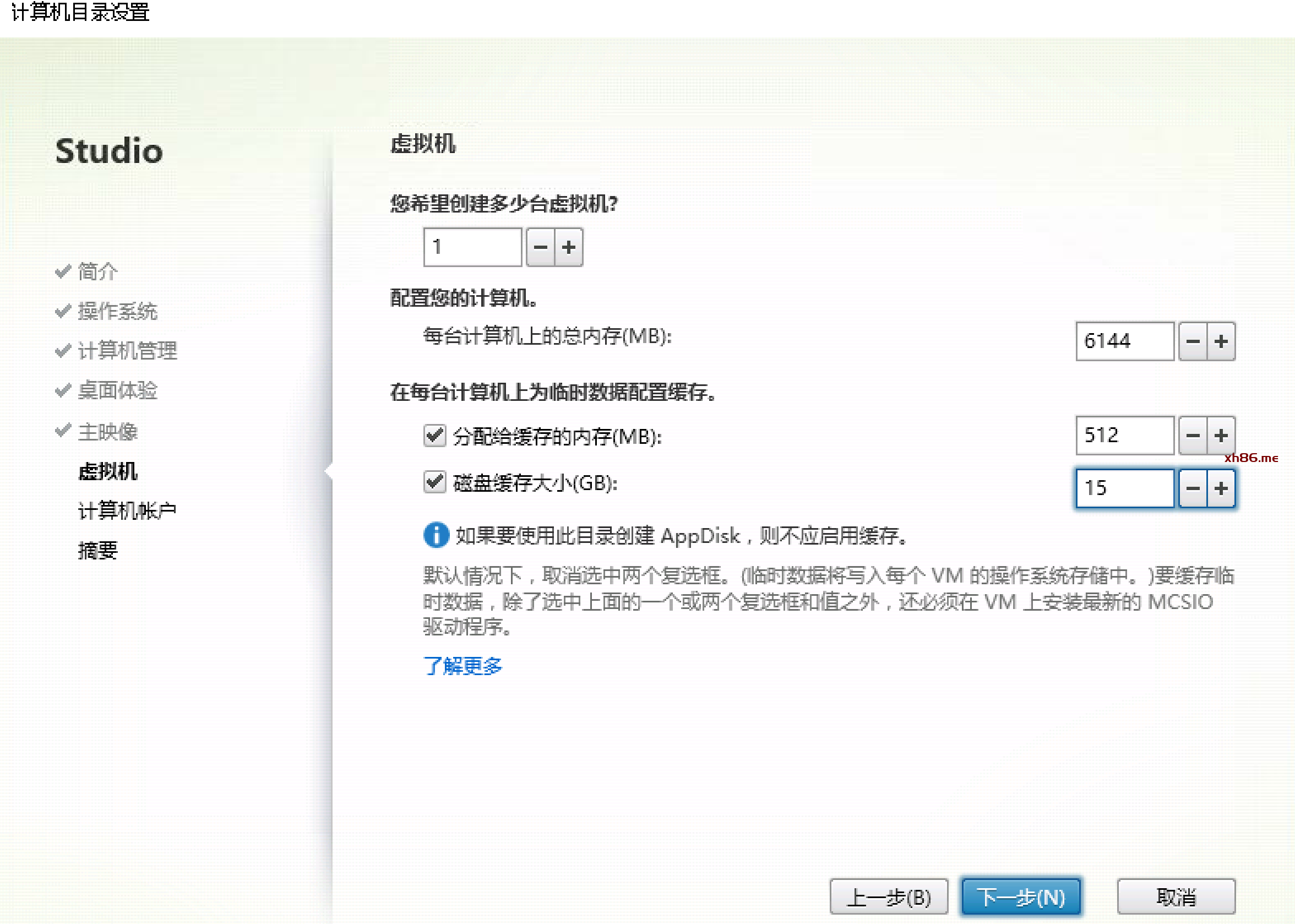

进入虚拟机配置中,请设置好:批量创建虚拟机的数量、配置虚拟机的内存大小、磁盘缓存大小,基于虚拟机性能角度,Citrix建议启用“分配给缓存的内存”,PoC中我们建议配置512M,这意味着每虚拟机实际可用内存为5.5G,另外0.5G是用于缓存。

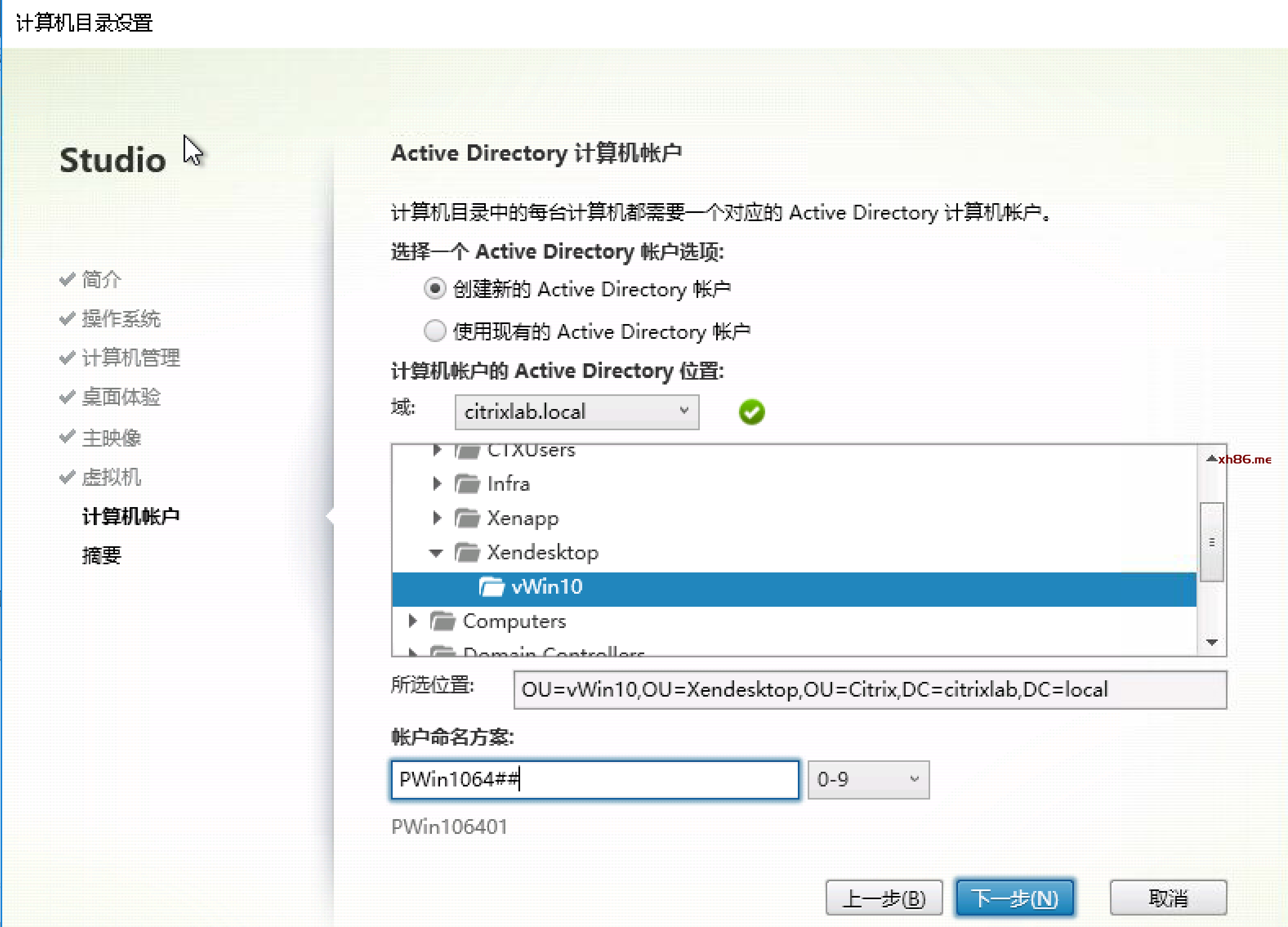

“计算机帐户”中,选择“创建新的Active Directory帐户”,并在域中选择相应的OU。帐户命名方案,在此我们采用P代表Pool,Win1064代表操作系统,##代表计算机编号。

注意:不要使用中文即字符。

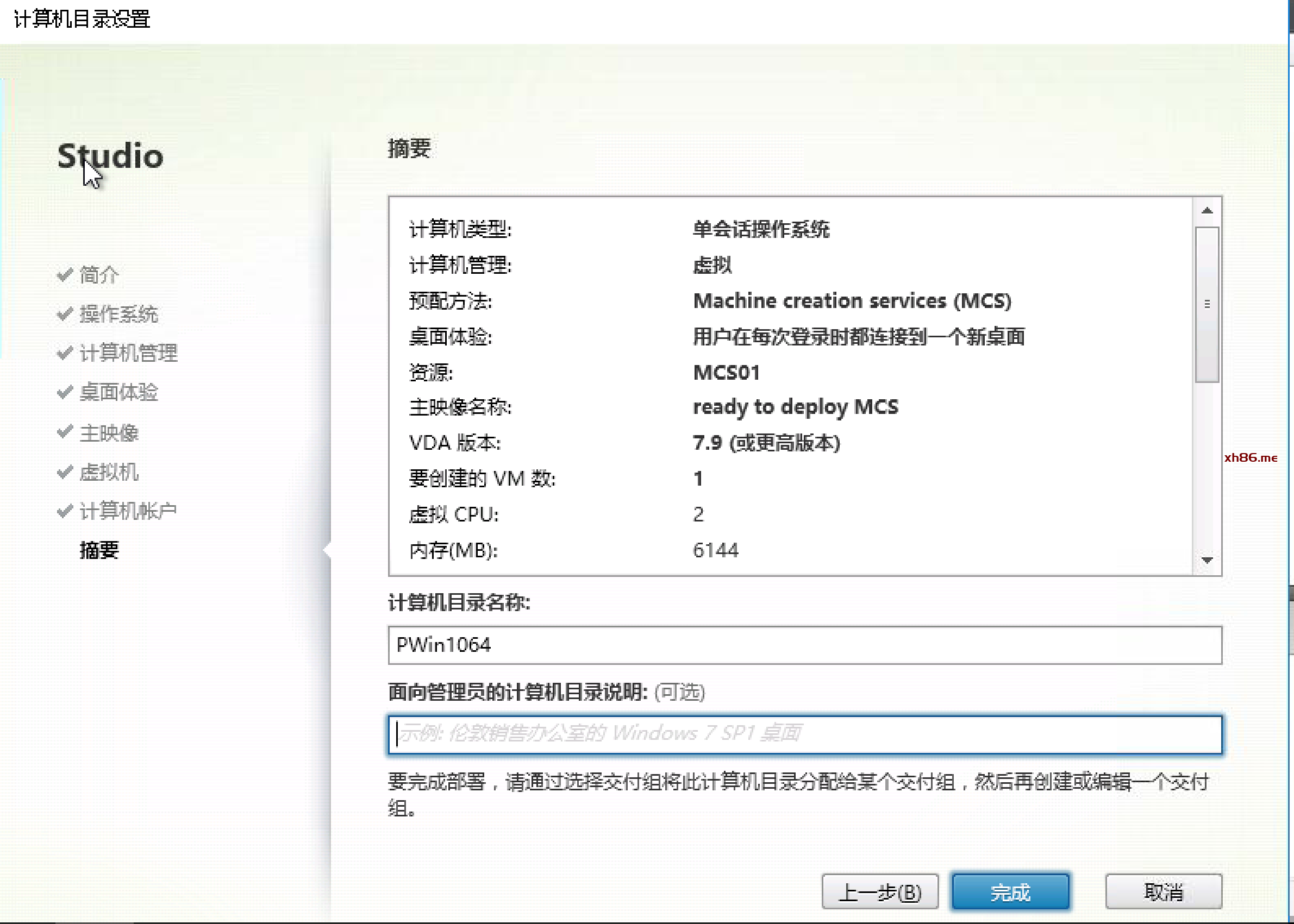

在摘要中输入计算机目录名称,建议不要使用中文字符。

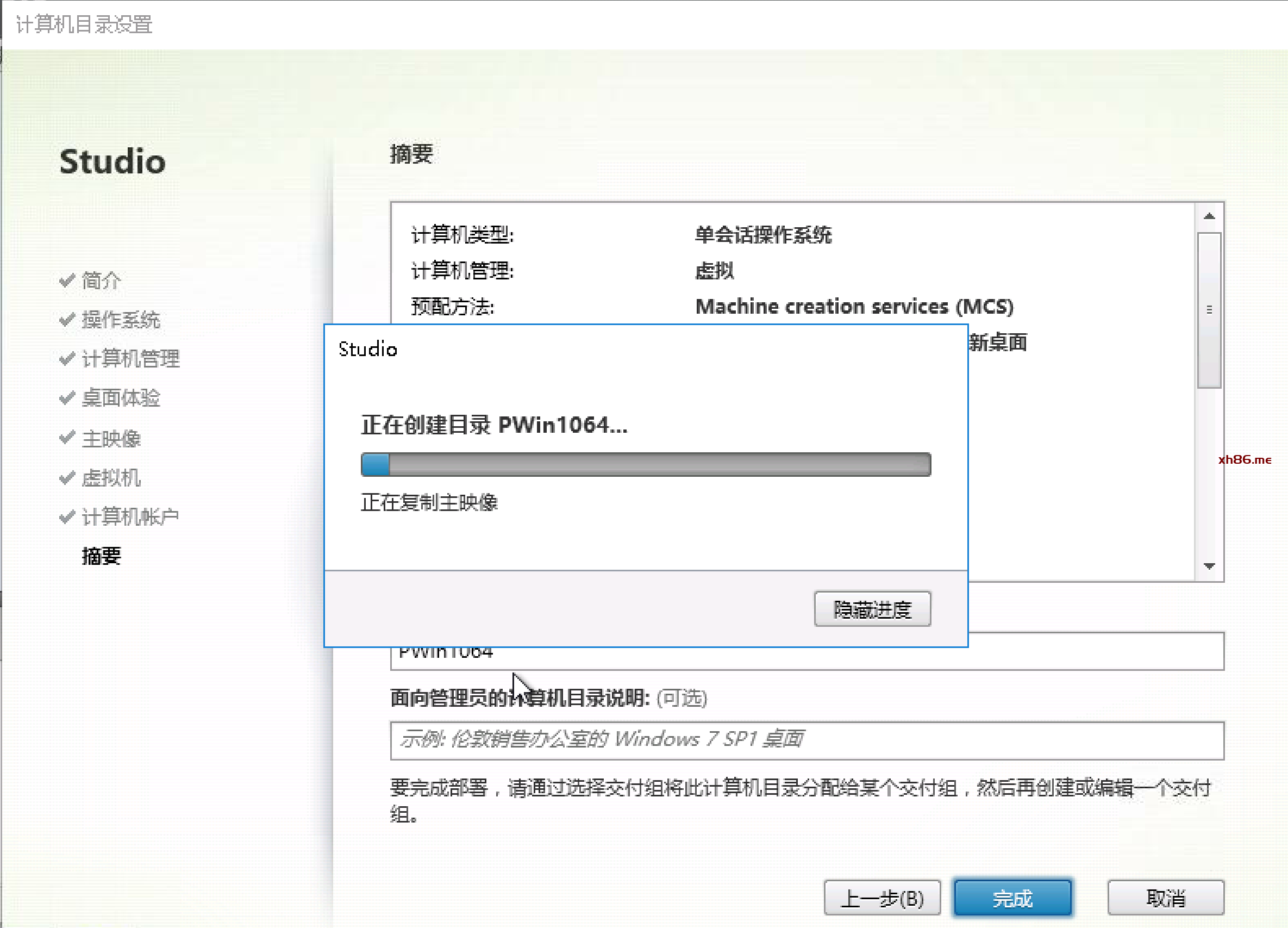

点击“完成”后,系统开始复制母镜像并创建虚拟机。

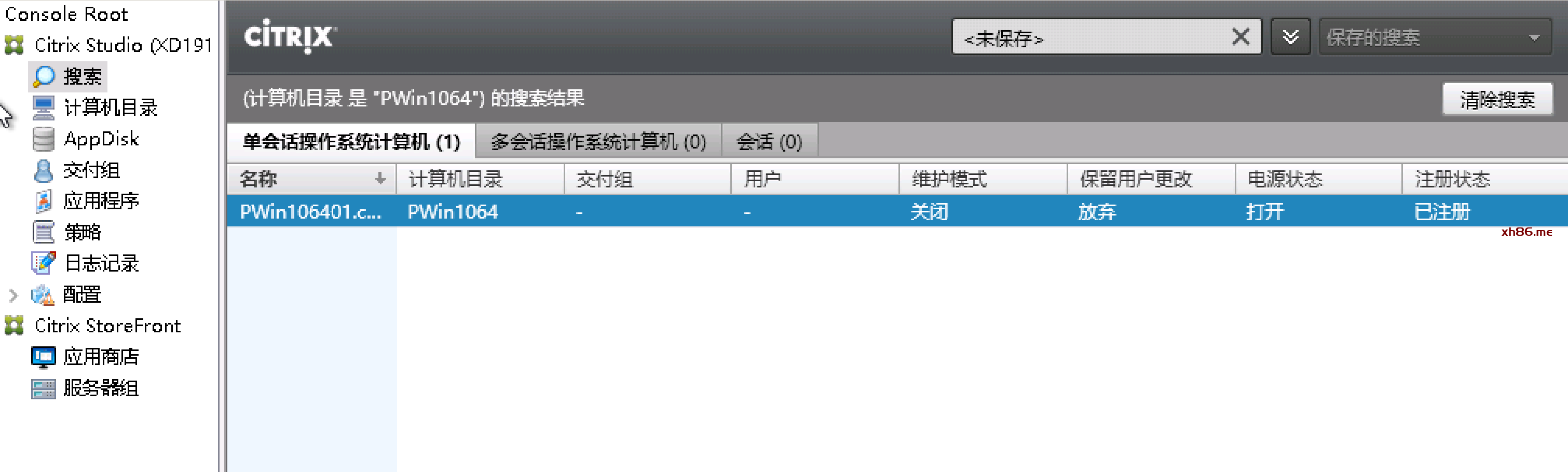

系统创建完成后,在XenDesktop Studio的计算机目录中会产生“PWin1064”的目录,双击这个目录后,可以列出所有的虚拟机。

创建交付组

  1. 创建交付组准备工作
  • 什么叫交付组?交付组是将之前创建好的计算机目录中的虚拟机分配给AD中的组或用户。
  • 准备工作:在AD中创建好需要使用该虚拟桌面的AD用户帐户和组。
  • 建议:我们建议将交付组中的虚拟桌面分配AD的组而不是用户,用户通过加入该AD组就可以获得虚拟桌面,可以节省日后的运维管理。例如:新的用户需要使用虚拟桌面,不需要到Citrix进行分配,而是直接加入该AD组就可以完成。
  1. 开始创建交付组

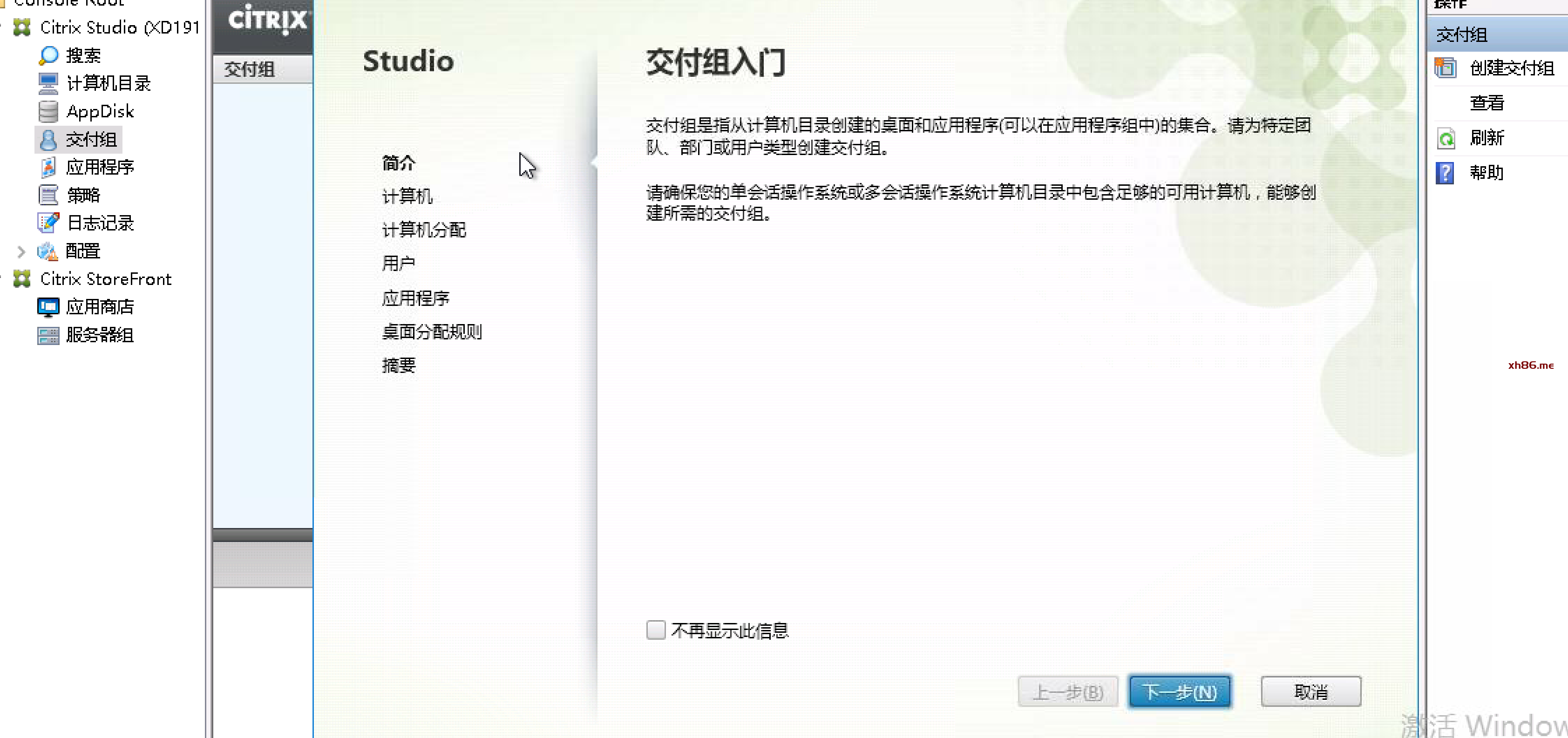

打开Citrix “Desktop Studio”控制台,在最左侧点击“交付组”,在交付组最右侧点击“创建交付组”,在出现的创建向导的对话框点击“下一步”继续。

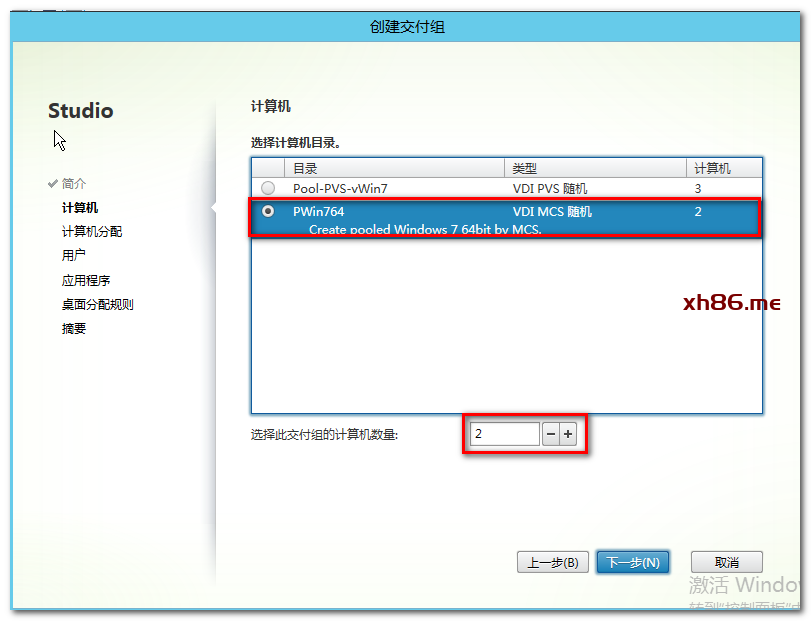

在计算机的环节,请选择之前我们已经创建好的计算机目录即“Pwin1064”,并在下方“选择此交付组的计算机数量”,点击下一步继续。

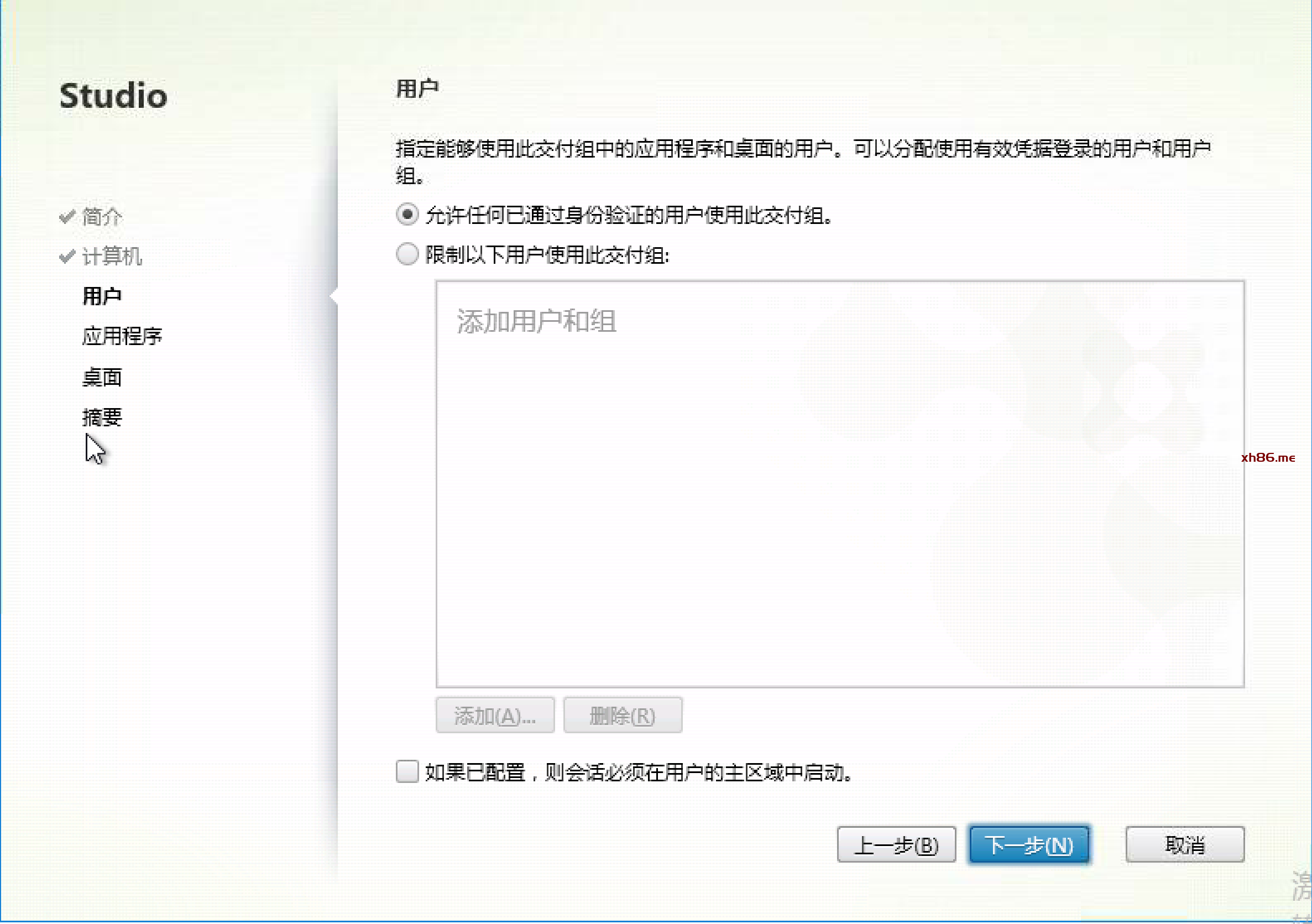

在“用户”环节,我们不进行任何配置,直接点击“下一步”继续。

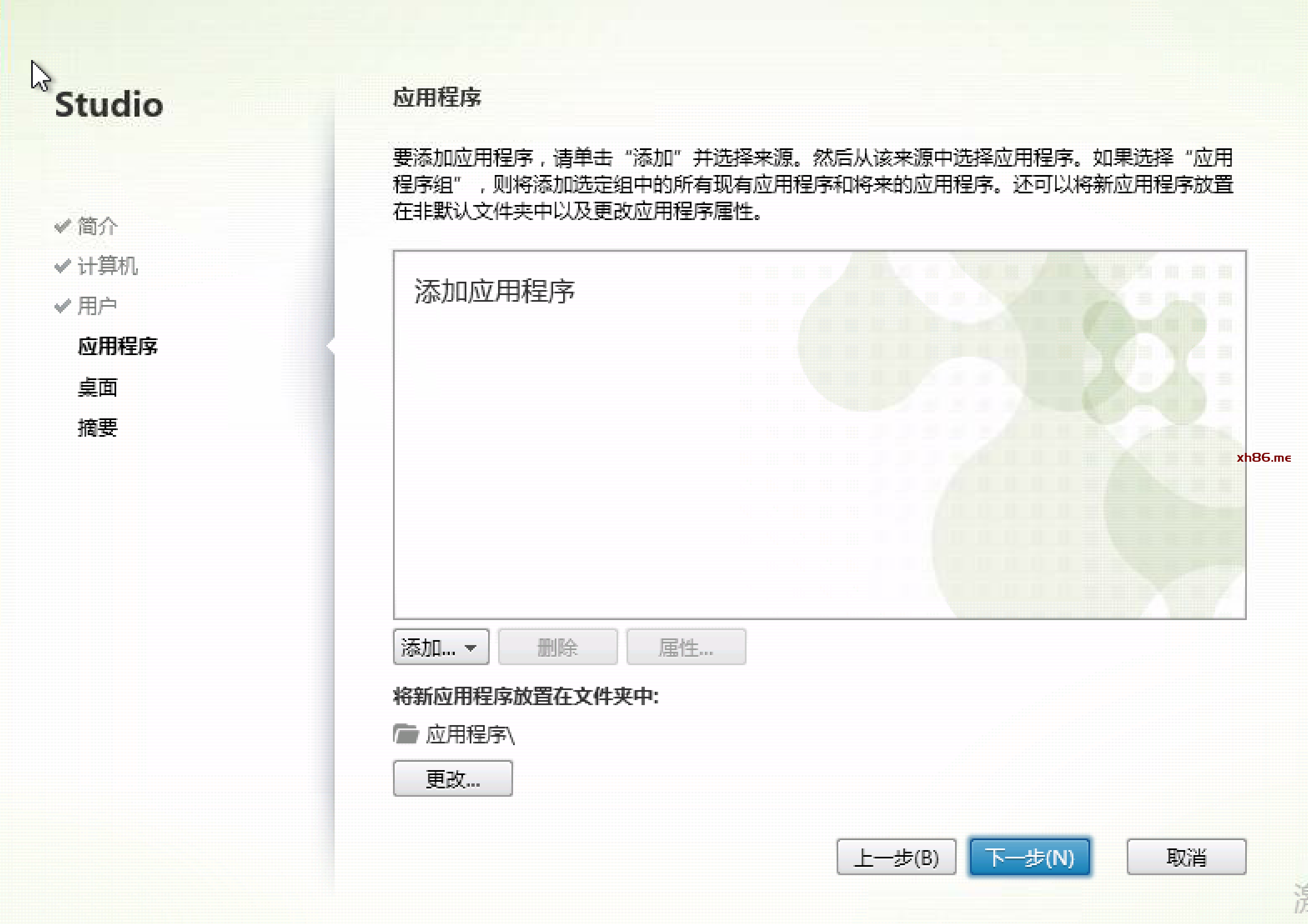

进入“应用程序”,直接点击“下一步”,不发布应用程序

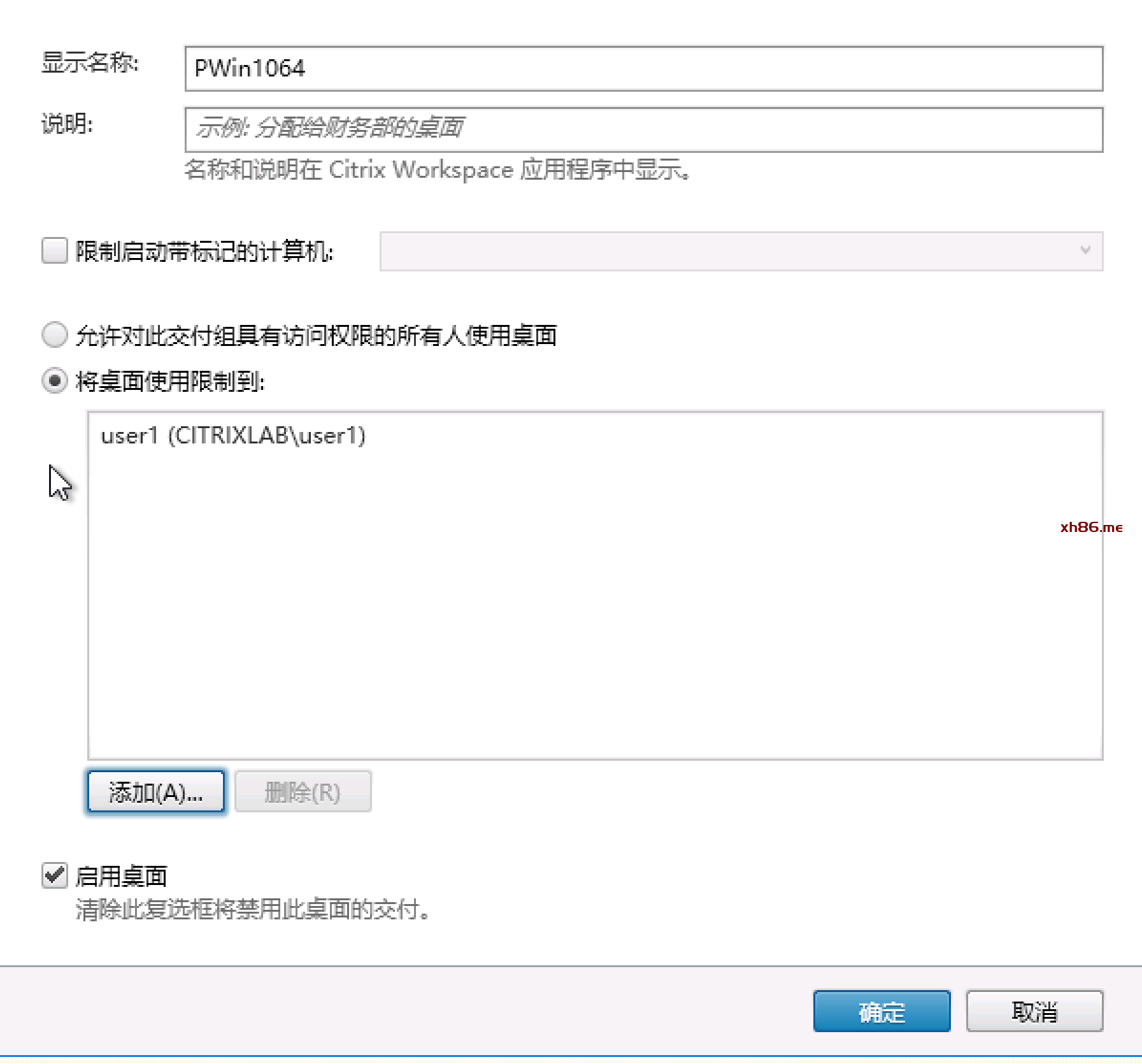

进入“桌面”环节。这个环节非常重要,因为它将决定虚拟桌面分配给哪些用户或AD的组。点击“添加”,为虚拟桌面设置“显示名称”,选择“将桌面使用限制到”,点击“添加”按钮,在出现的对话框中输入AD的用户名或组。(我们建议分配组AD的组)

在添加桌面完成后,如果你需要添加多个用户或组,可以通过“添加”按钮进行重复上述的操作。请确认“启用桌面”已经勾选(默认系统是已经开启),点击“确定”。

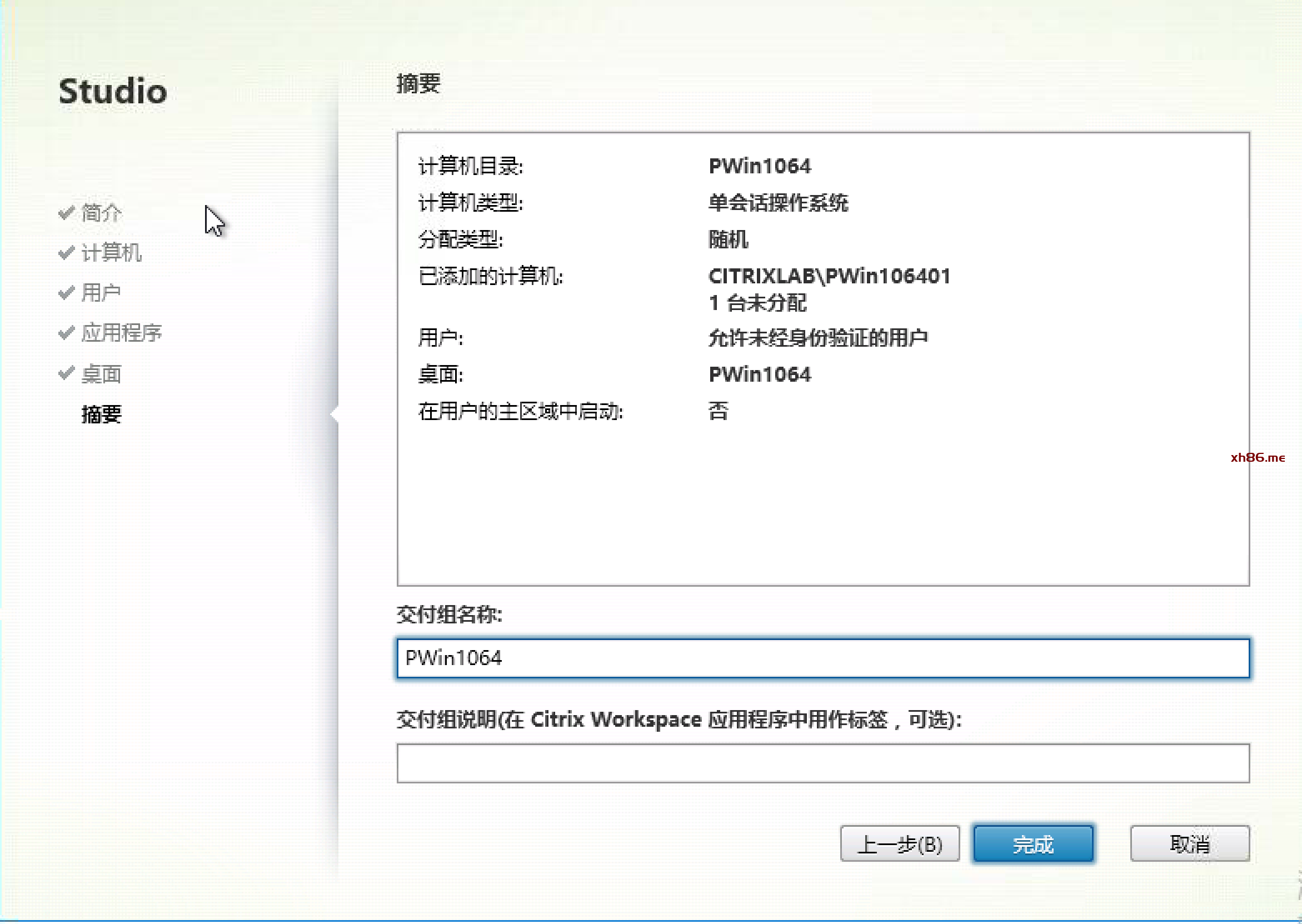

在“摘要”中,为交付组设置一个名称,建议使用中文字符。点击“确定”后,交付组创建完成。

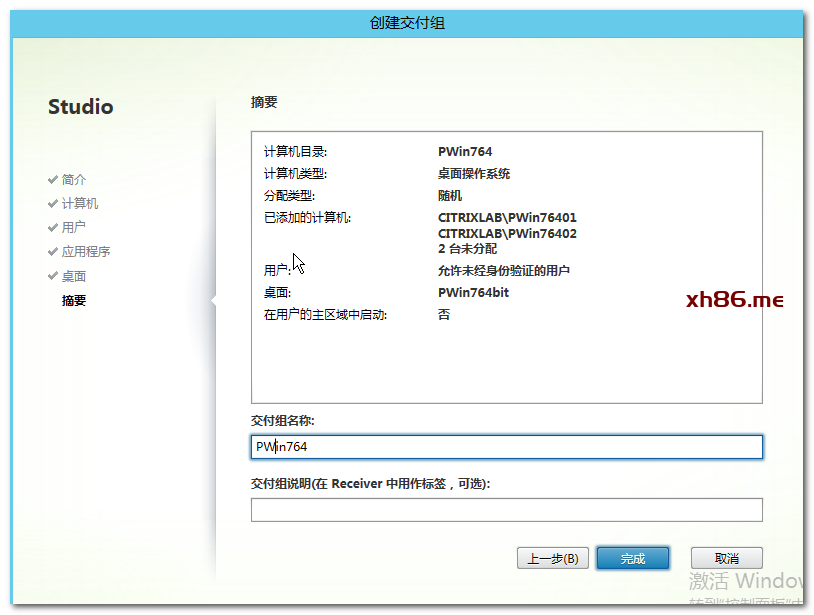

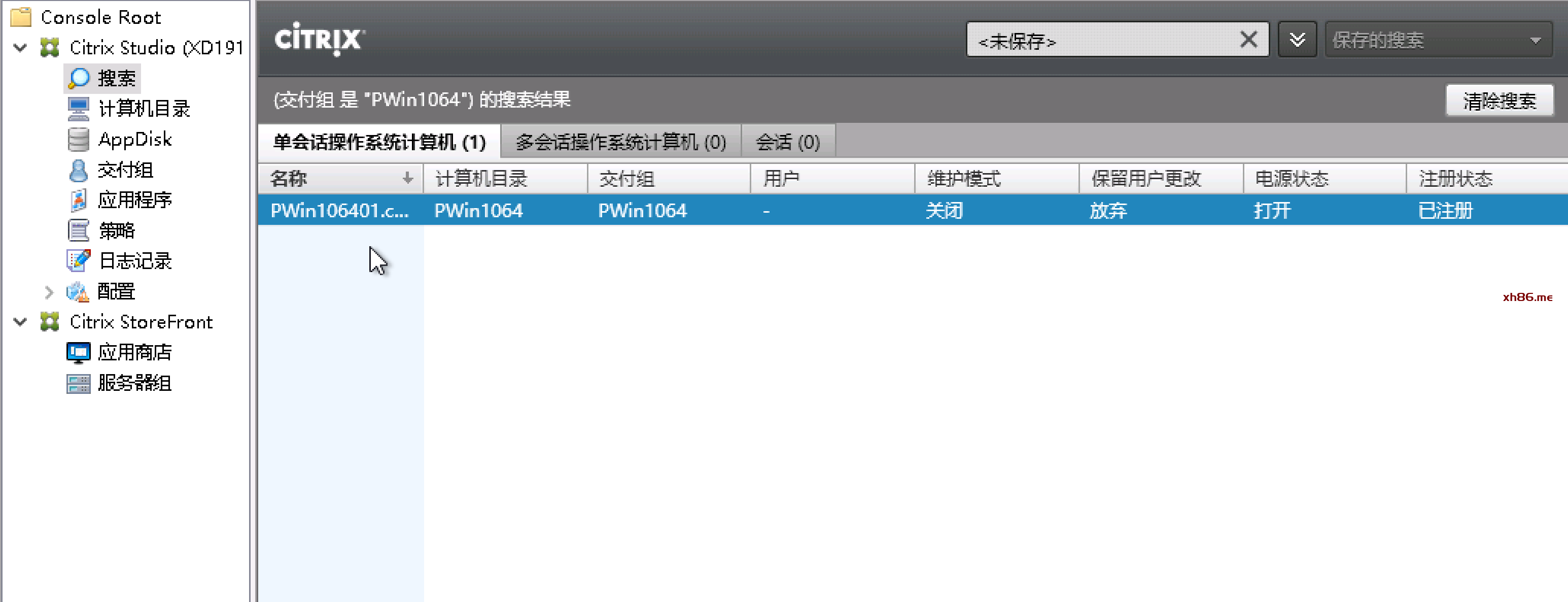

交付组创建完成后,在交付组列表中可以查看到“Pwin764”,双击该交付组,系统即列出所有的虚拟桌面,请观察注册状态是否为“已经注册”,如果没有注册请观察“电源状态”是否处于“打开”。

访问虚拟桌面

在一台已经安装好Citrix Receiver的计算机中,打开IE浏览器,输入StoreFront的地址,输入具有虚拟桌面权限用户名和密码,点击“登录”。

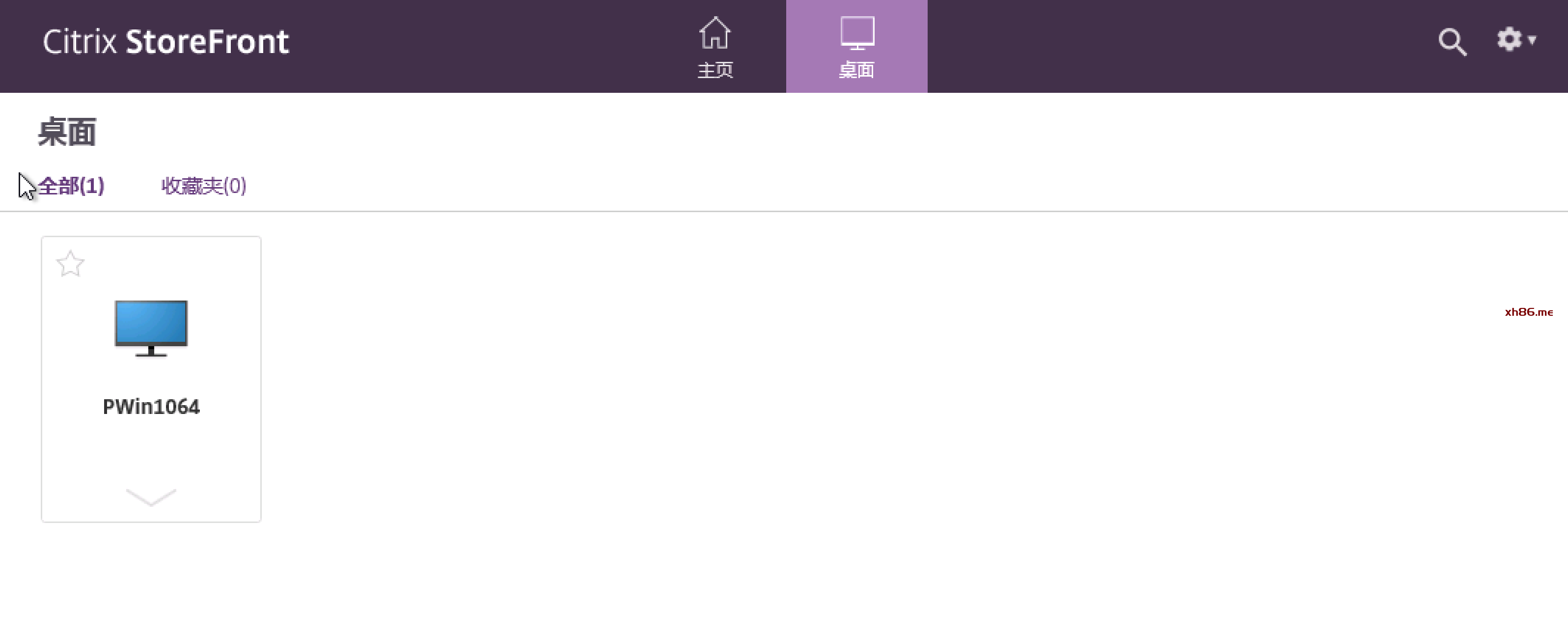

登录后点击“桌面”图标,并在桌面列表中点击“PWin1064”,开始启动虚拟桌面。

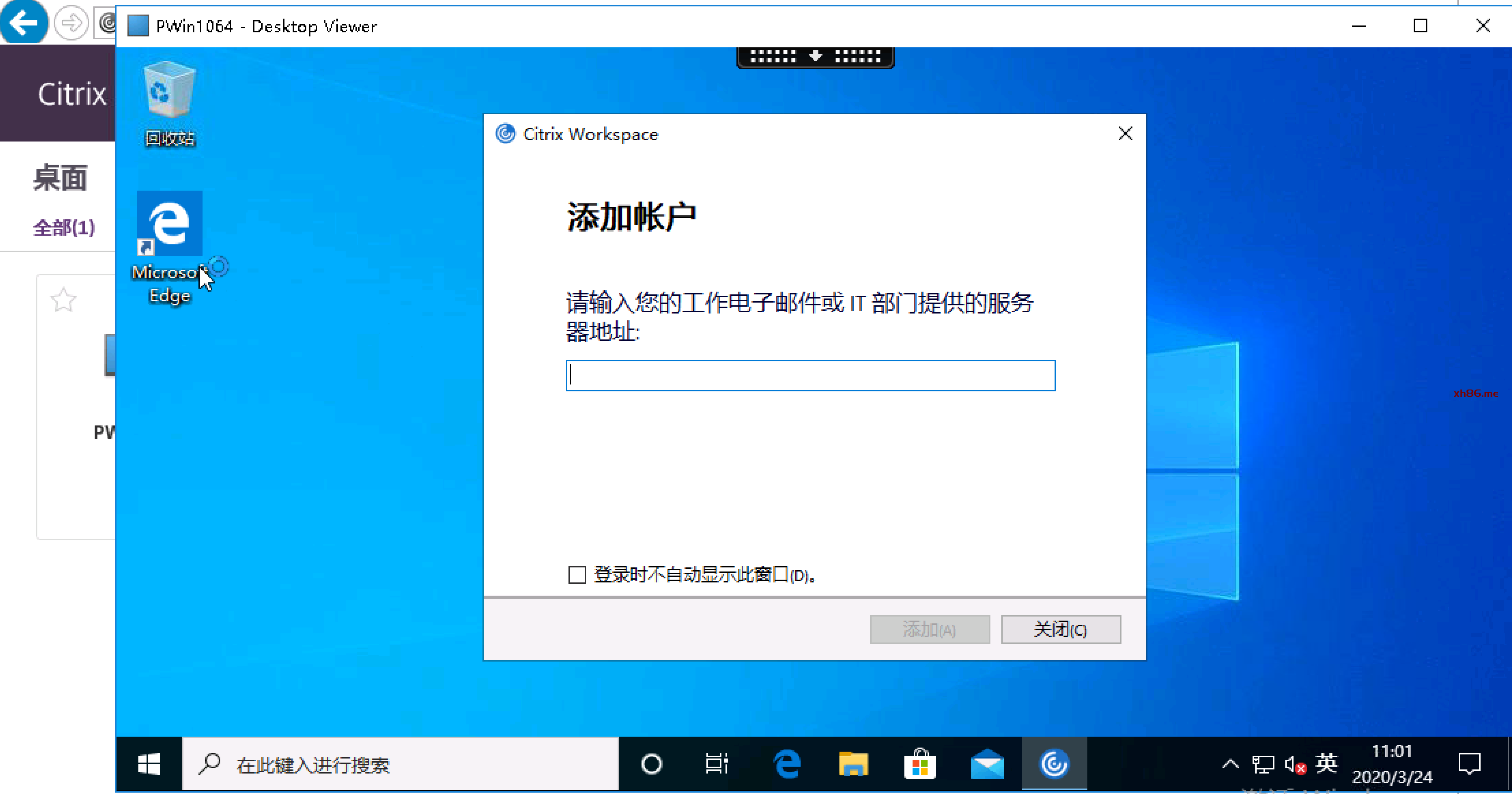

虚拟桌面启动后,您就可以其中任意畅游了。池化虚拟桌面是不保留用户对操作系统的修改的,如您安装的应用软件,当用户注销或重启虚拟机后,这些修改将被还原。

MCS专有桌面置备之链接克隆与完整克隆

创建计算机目录

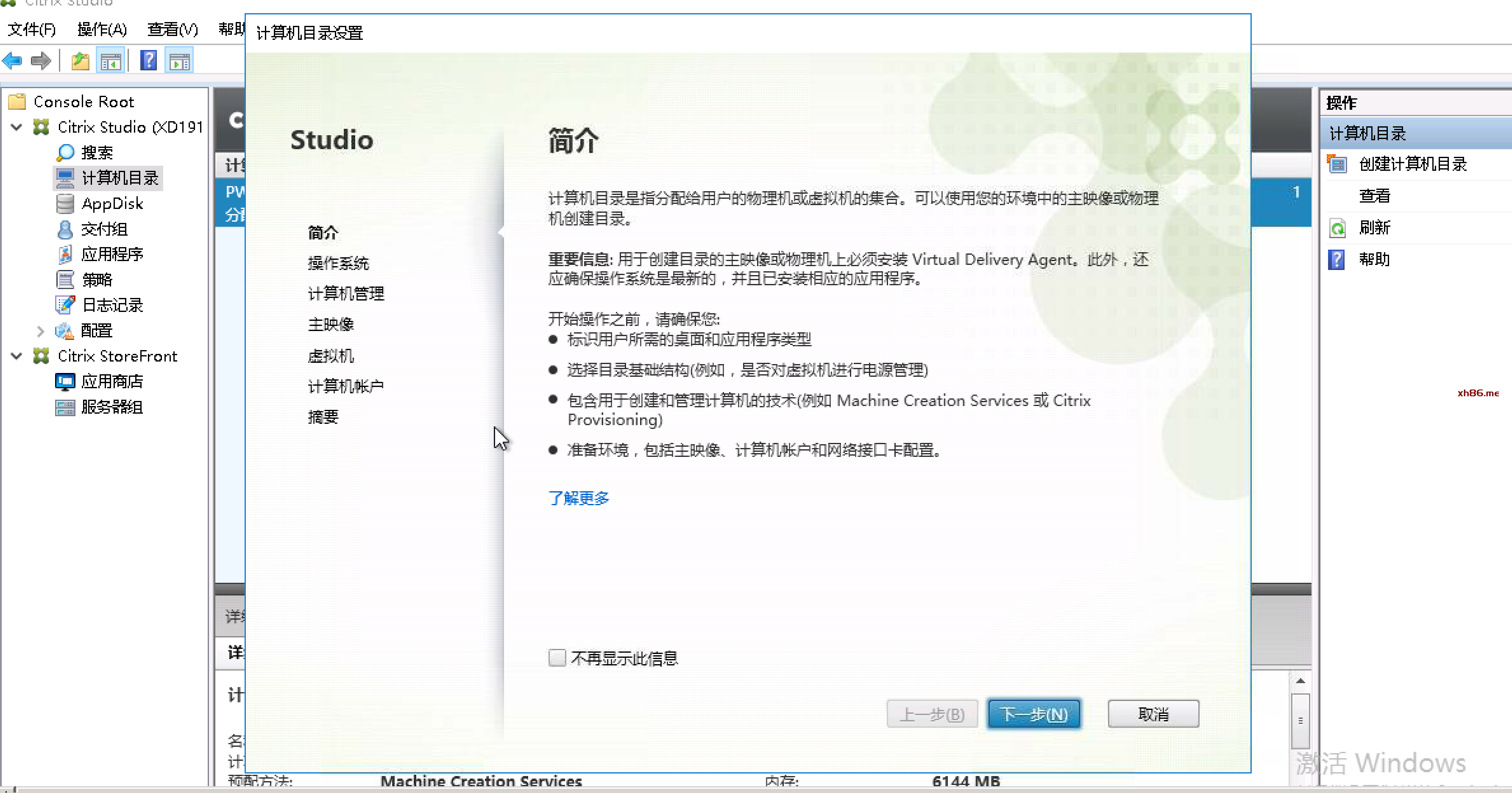

打开Citrix XenDesktop Studio控制🡪在左侧点击“计算机目录”,在最右侧“创建计算机目录”,系统即启动计算机目录创建引导。

在“操作系统”类型中,请选择“桌面操作系统”,点击“下一步”。

在“计算机管理”中,请选择MCS,并选择正确的资源。如果没有这些选择,请参考XenDesktop Studio安装的章节。

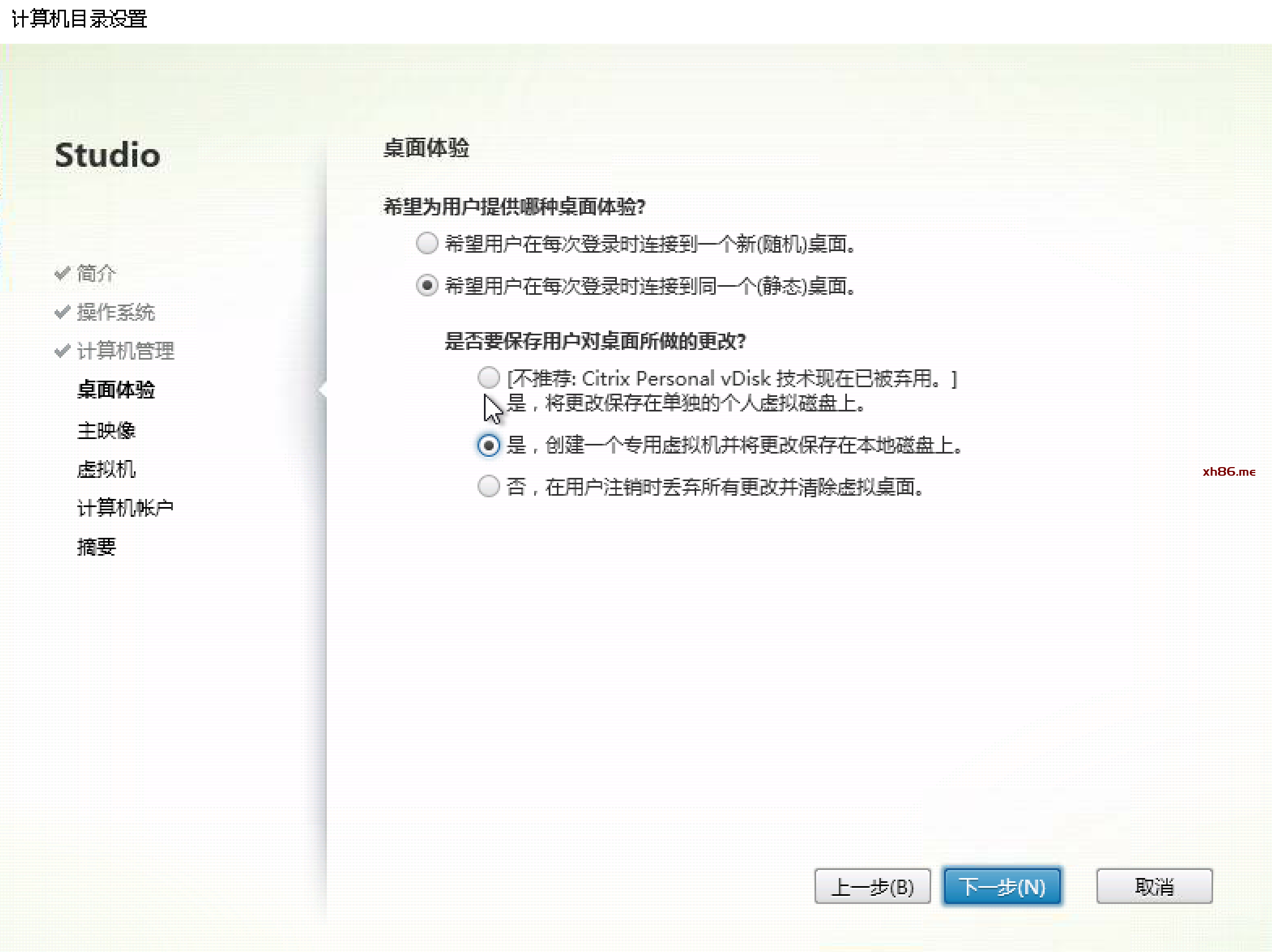

进入“桌面体验”,选择“希望用户在每次登录时连接到同一个(静态)桌面”,并在下方选择“是,创建一个专用虚拟机并将更改保存在本地磁盘上”,点击“下一步”。

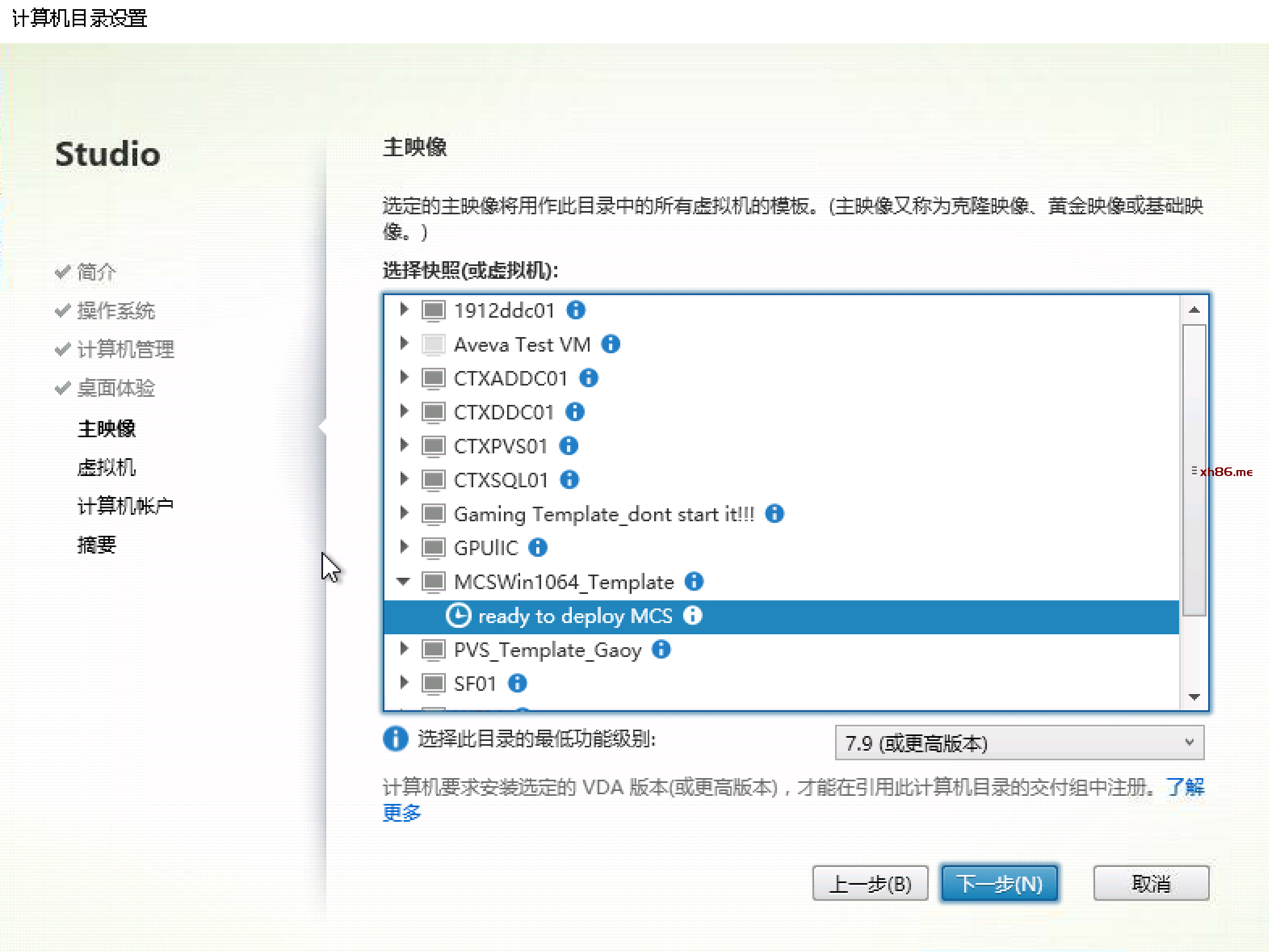

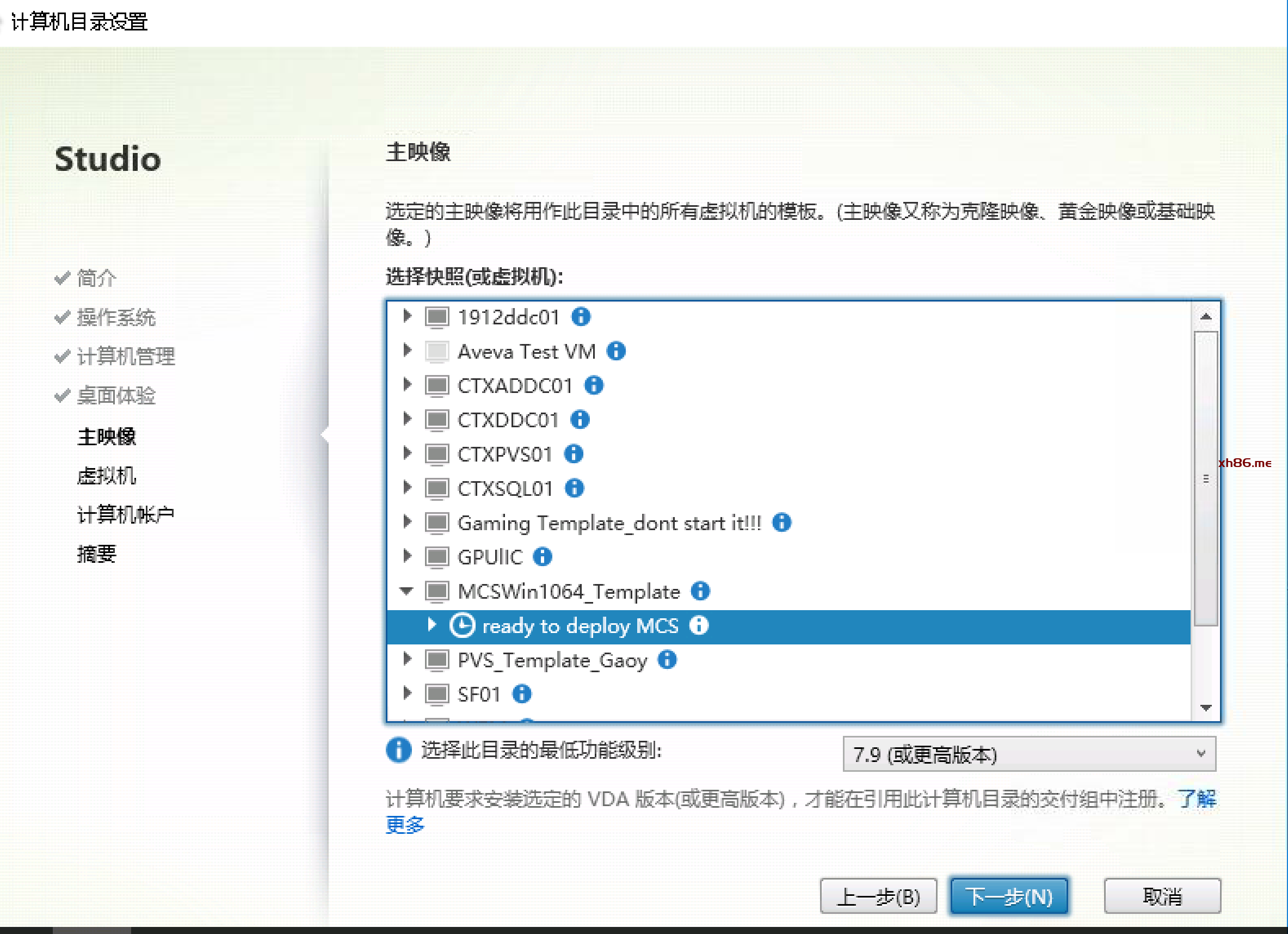

在“主映像”中,选择“MCSWin1064_Template”中的快照“ReayToDeploy MCS”,点击“下一步”按钮,继续下一步操作。

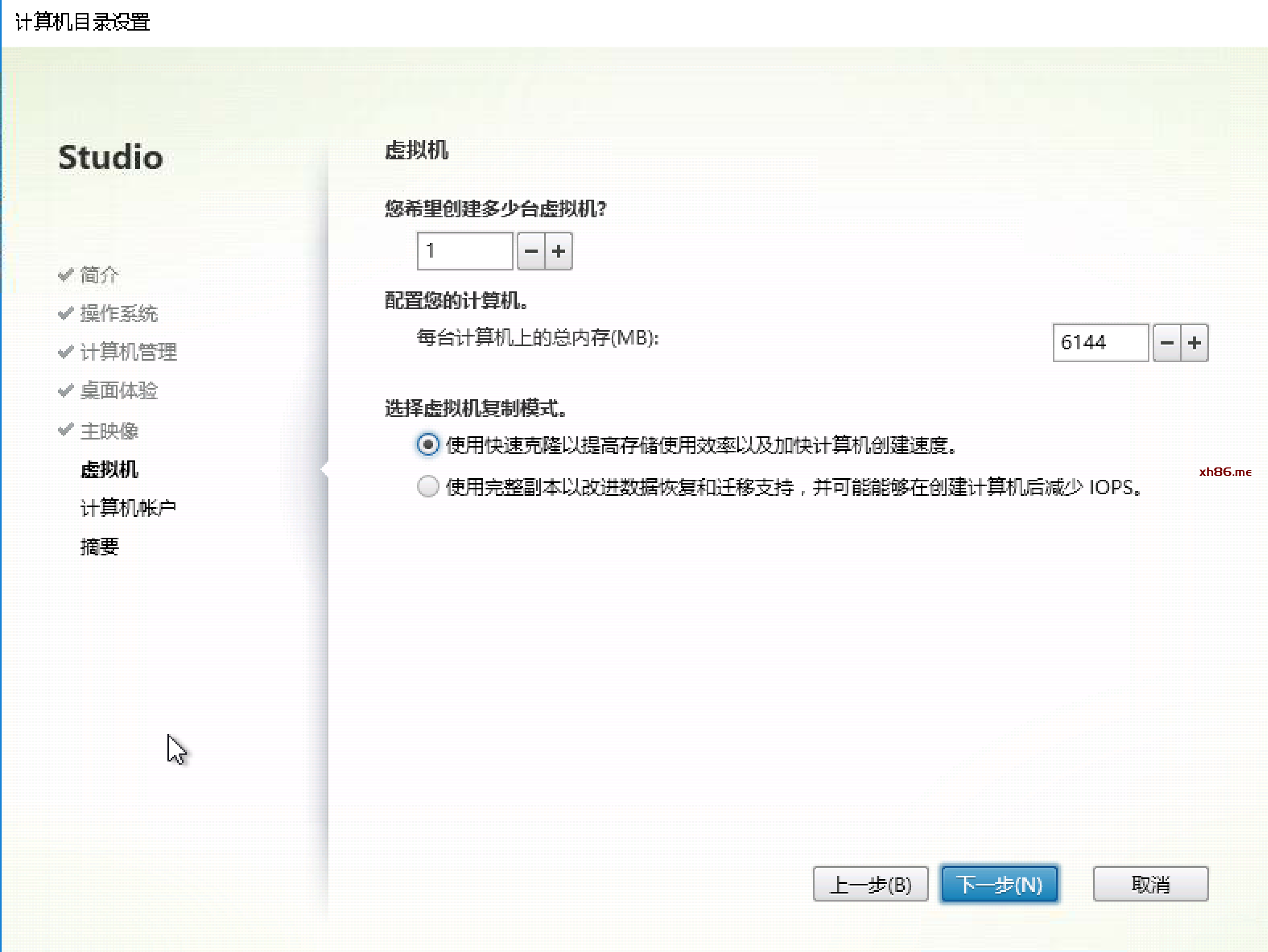

进入“虚拟机”设置,设置需要创建虚拟机的数量和内存大小,并选择“使用快速克隆以提高存储使用效率以及加快计算机创建速度”,或者选择“使用完整副本以改进数据恢复和迁移支持,并可能能够在创建计算机后减少IOPS”。点击“下一步”。

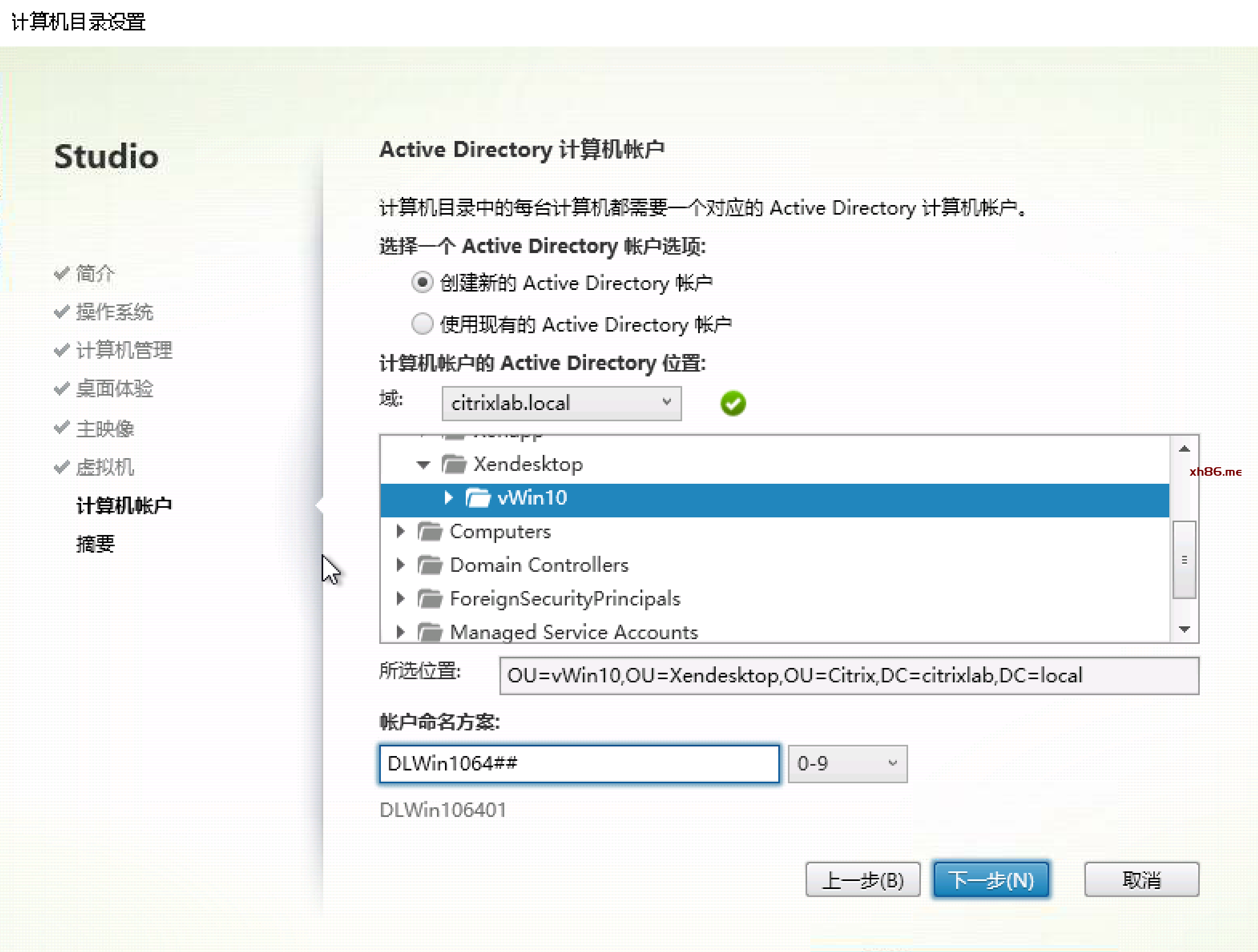

“计算机帐户”中,选择“创建新的Active Directory帐户”,并在域中选择相应的OU。关键点在于“帐户命名方案”,在此我们采用D代表Dedicated (专有桌面)L代表Linked Clone(链接克隆),Win1064代表操作系统,##代表计算机编号。

注意:不要使用中文即字符。

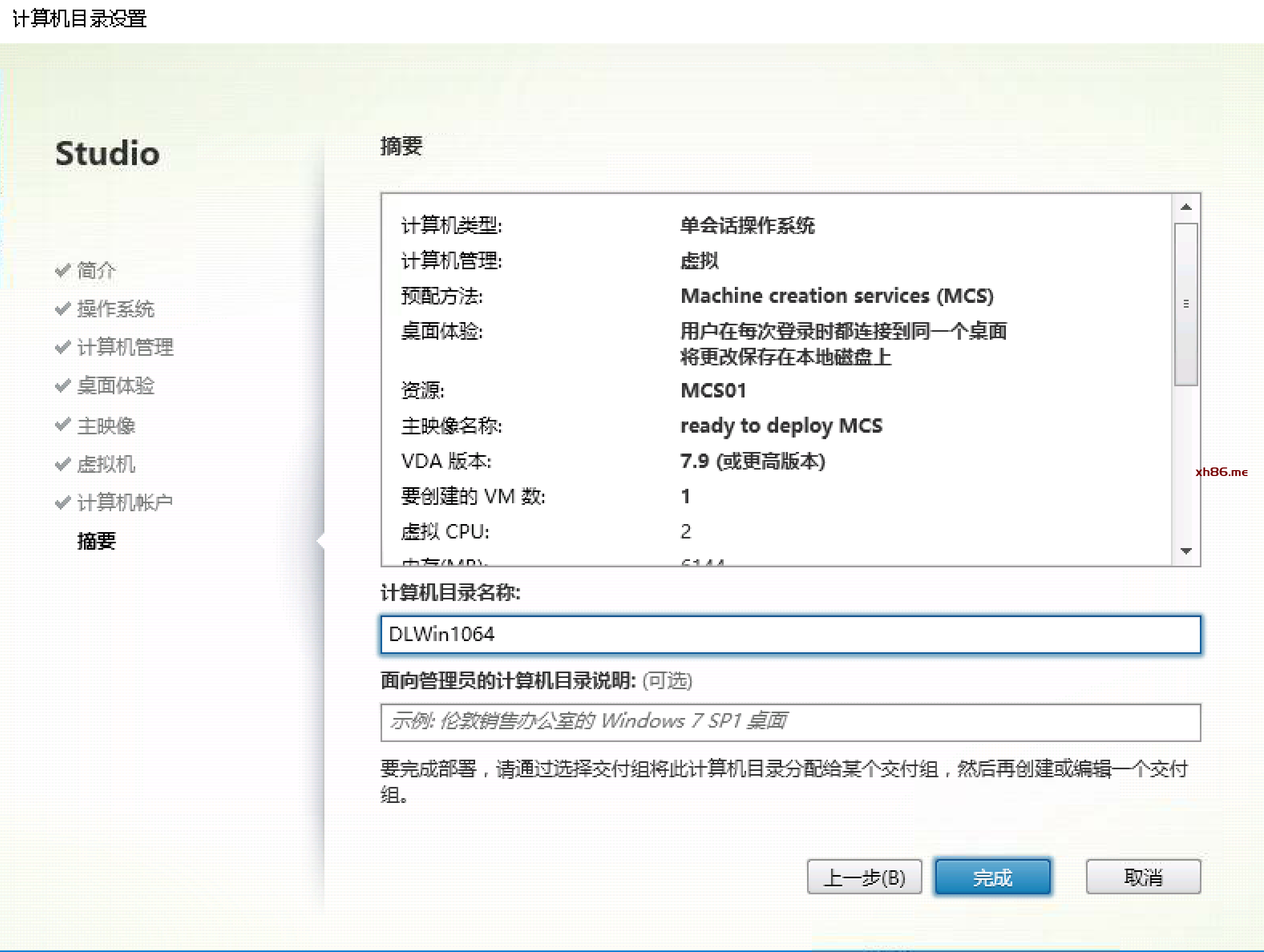

“计算机目录设置”对话框中,请为计算机目录设置一个名称,建议不要使用中文字符。

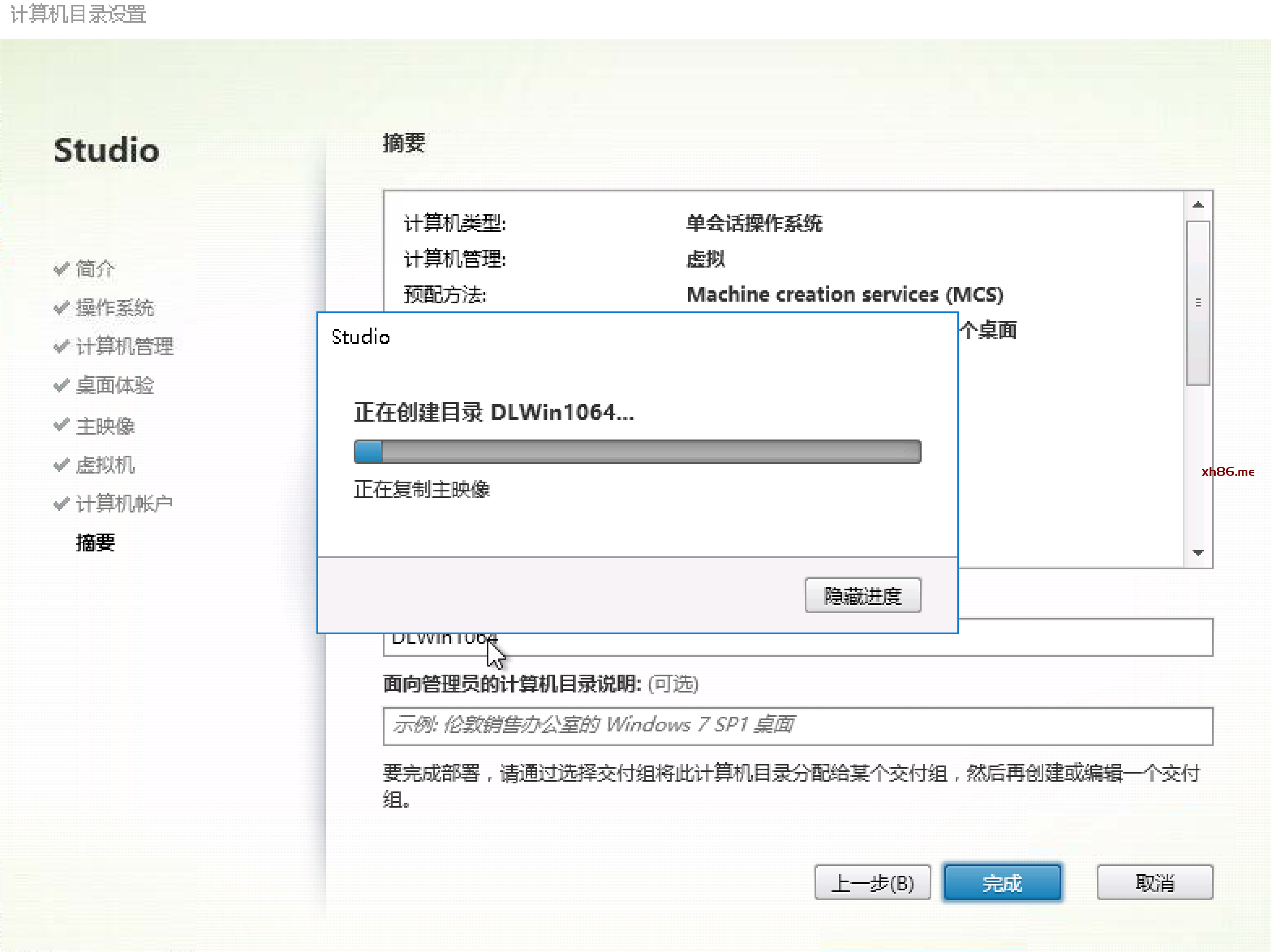

点击“完成”按钮后,系统开始复制母镜像和创建虚拟机。

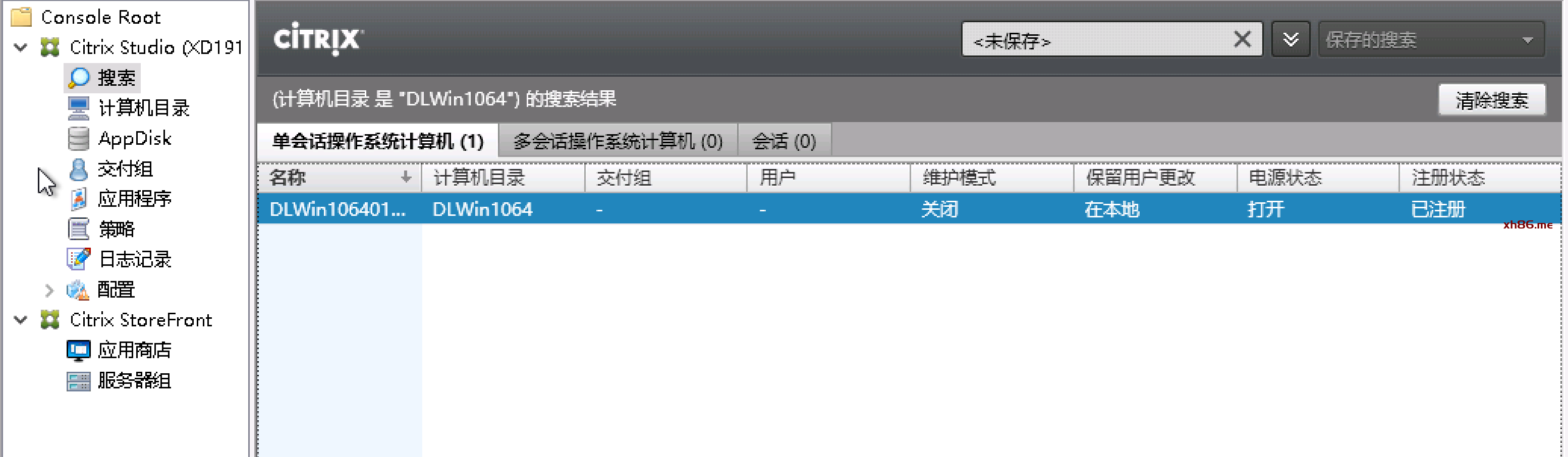

整个过程大概需要30多分钟,结束后可以通过XenDesktop Studio中查看到虚拟机的注册情况,如果计算机没有注册,请检查该虚拟机的电源状态是否为打开状态,如果没有可以直接右键选择该计算机进行开机操作。
