PoC手册 – 03 XenDesktop基本安装及配置

标准化实施方案 | 白皮书 | Citrix XenDesktop/XenApp/NetScaler

POC标准化实施指南

基础环境

03 XenDesktop基本安装及配置

版本:v2.0

www.citrix.com

修正历史 2

第1章 基本过程 3

第2章 安装参数及注意事项一览表 3

第3章 安装虚拟桌面控制器(DDC) 5

3.1 准备虚拟机 5

3.2 安装SQL Server数据库 6

3.3 安装桌面控制器及相关核心组件 11

3.4 StoreFront基本配置 23

产品版本 26



基本过程

本章节介绍了安装XenDesktop虚拟主机基础构架搭建的基本过程。其包括了:

  • XenDesktop虚拟主机组件安装
  • 虚拟桌面许可文件的导入

本章节开始前,请确认 《PoC手册 – 1 基础环境 – Lab 02 微软基础构架环境安装1.0》已完成。并且确认有有效的测试License文件供测试使用。

术语:

  • VDA:Virtual Desktop Agent虚拟桌面代理程序,安装Windows 10的虚拟机中。
  • DDC:Desktop Delivery Controller虚拟桌面控制器即虚拟桌面调度服务器,负责所有的VDA注册和管理分配虚拟桌面,为用户与虚拟桌面建立连接的一个统一平台,它是XenDesktop的核心组件。
  • Receiver:思杰产品的客户端,用户通过安装Receiver就可以访问XenDesktop和XenApp的虚拟桌面和虚拟应用。
  • StoreFront:用来为用户登录展示应用、桌面以及思杰移动应用的统一登录站点。它像AppStore一样展现丰富多样的应用,使我们可以在任何设备上快速使用自己定制的应用。

安装参数及注意事项一览表

VDA安装

项目 配置 备注及注意事项
VDA安装模式 高级安装
需要安装的虚拟桌面代理 虚拟桌面代理
可选组件 包含Citrix Receiver
控制器位置 手工输入控制器位置:

CTXDDC01.citrixlab.local

输入相应的DDC地址,建议使用FQDN
虚拟桌面配置 保持缺省选项 包含了防火墙端口,桌面优化等选项

DDC安装

项目 配置 备注及注意事项
安装使用的用户 ctxadmin 注意,必须使用域账号进行安装。
选择安装组件 所有组件

包括SQL Express

测试环境中,使用自带的SQL Express数据库。
防火墙配置 选择启用相应的端口 请直接关闭Windows防火墙。
部署方式 高级部署
站点名称 Site
主机 主机类型: Citrix XenServer

地址: http://192.168.50.150

用户名:root

密码:

主机网络 选择相应的网络 一般缺省安装的话,是Network 0
存储 选择相应的存储

本地或者共享存储

主镜像 选择前面的Win10虚拟机 虚拟机必须已加入域,安装好Guest tools,VDA,并且配置好DDC地址。
VM数量 要创建的虚拟机数:2

vCPU:2

内存:2048(可根据需要调整)

AD位置:选择相应的OU

计算机账号将在选择的OU中创建。

建议使用单独的OU,便于使用组策略进行管理。

用户 选择相应的用户组 比如Domain Users或者Win 10 Users。建议在AD中预先创建好用户组
许可证文件位置 从本地硬盘上载许可证文件
编辑产品版本 版本:铂金版

许可模式:用户/设备许可

在测试中,使用铂金版(缺省安装设置成速成版)

安装虚拟桌面控制器(DDC)

准备虚拟机

在本章中,我们将从模板生成DDC虚拟机,并且配置DDC主机名和IP地址,加入活动目录,并配置DDC和Storefront。由于本LAB中,License服务运行于DDC,请务必验证主机名和License文件中的主机名一致(大小写敏感)

为了规范,我们使用ctxadmin做为XenDesktop的管理员。如果未建此账号,请参考《PoC手册 – 1 基础环境 – Lab 02 微软基础构架环境安装1.0》在活动目录中,新建此账号,并加入Account operator组中。注意:不能将任何新建账号加入到域管理员组(Domain Admin)中。

当重新登陆时, 用新创建的XenDesktop管理员账号(域账号)登陆到XenDesktop操作系统, 然后按以下进行Xendesktop组件安装。(注意,必须使用域账号来进行以下步骤安装

    • 请确认您的DDC虚拟机是否通过模板创建的,需要确保该计算机的SID已经更新;
    • 为DDC配置固定IP地址,同时指定DNS地址;
    • 激活您的DDC的Windows 2016操作系统;(可选)

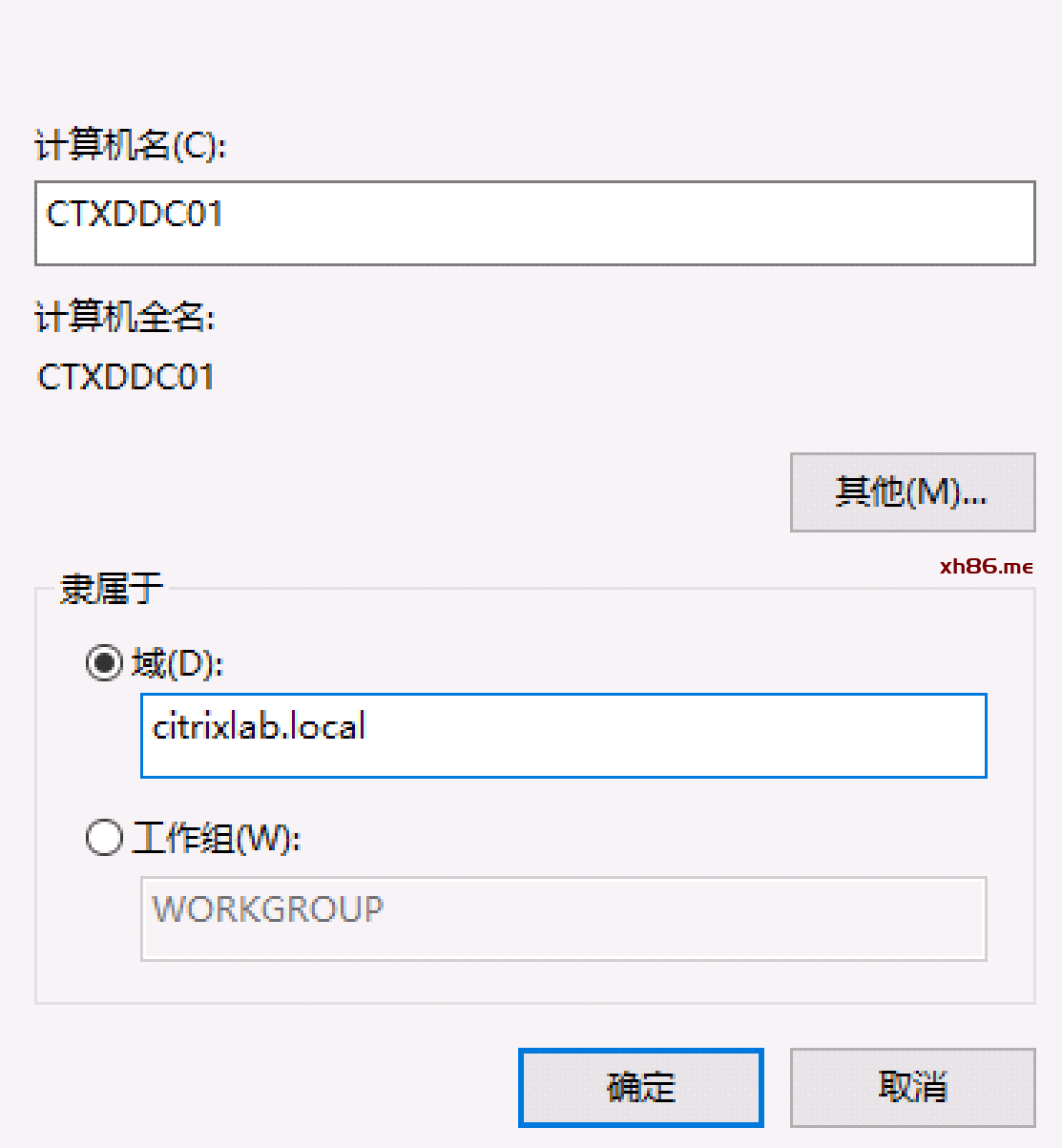

    • 修改DDC主机名同时注意大小写,并再次确认您的DDC虚拟机是否已经加入域;
    • 安装DDC前,当前登陆用户是否使用的是域帐户登录,该用户为ctxadmin,(确保此账号拥有在指定OU创建、删除计算机账号的权限)
    • 确认ctxadmin帐号已经拥有CTXDDC01这台服务器的本地管理员组。

安装SQL Server数据库

Citrix XenApp/XenDesktop所有的配置信息都保持在SQL Server数据库中,在一般项目生产环境中,我们推荐使用SQL Server标准版或企业版来支撑,如果是PoC环境可以使用光盘介质中的SQL Express通过XenApp/XenDesktop安装向导自动完成SQL Express的安装和配置。

如果您计划直接使用SQL Express来构建,请略过此章节。

步骤 操作
通过模板创建一台新虚拟机,使用本地管理员账号登录。

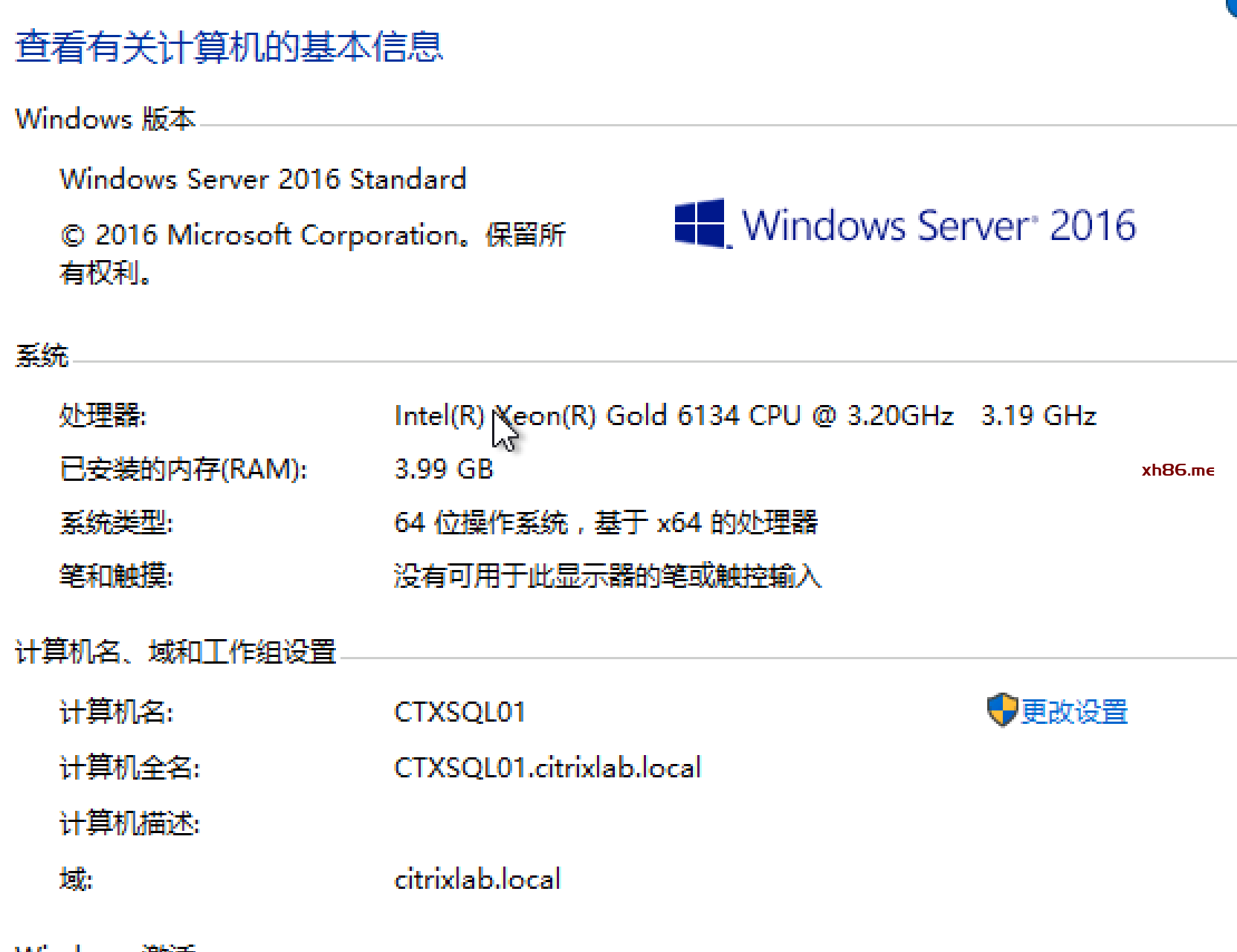

本例中,通过前序Win2016模板,创建新主机并命名为CTXSQL01,并加入域

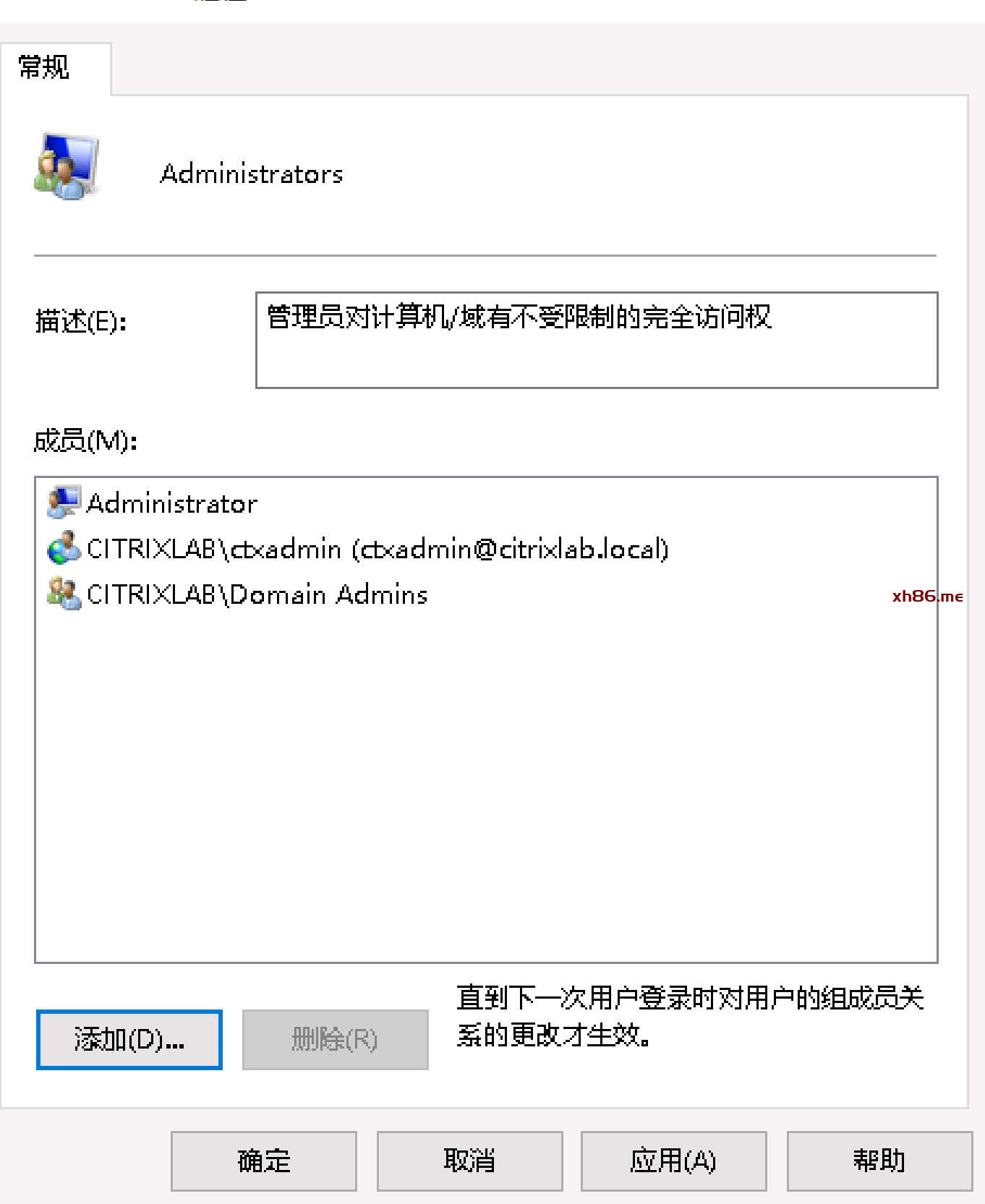

赋予ctxadmin为本例管理员,并进行登录。后续所有的配置都使用此账号完成。

切记不要使用默认的超级管理员登录。

关闭防火墙

关闭IPv6

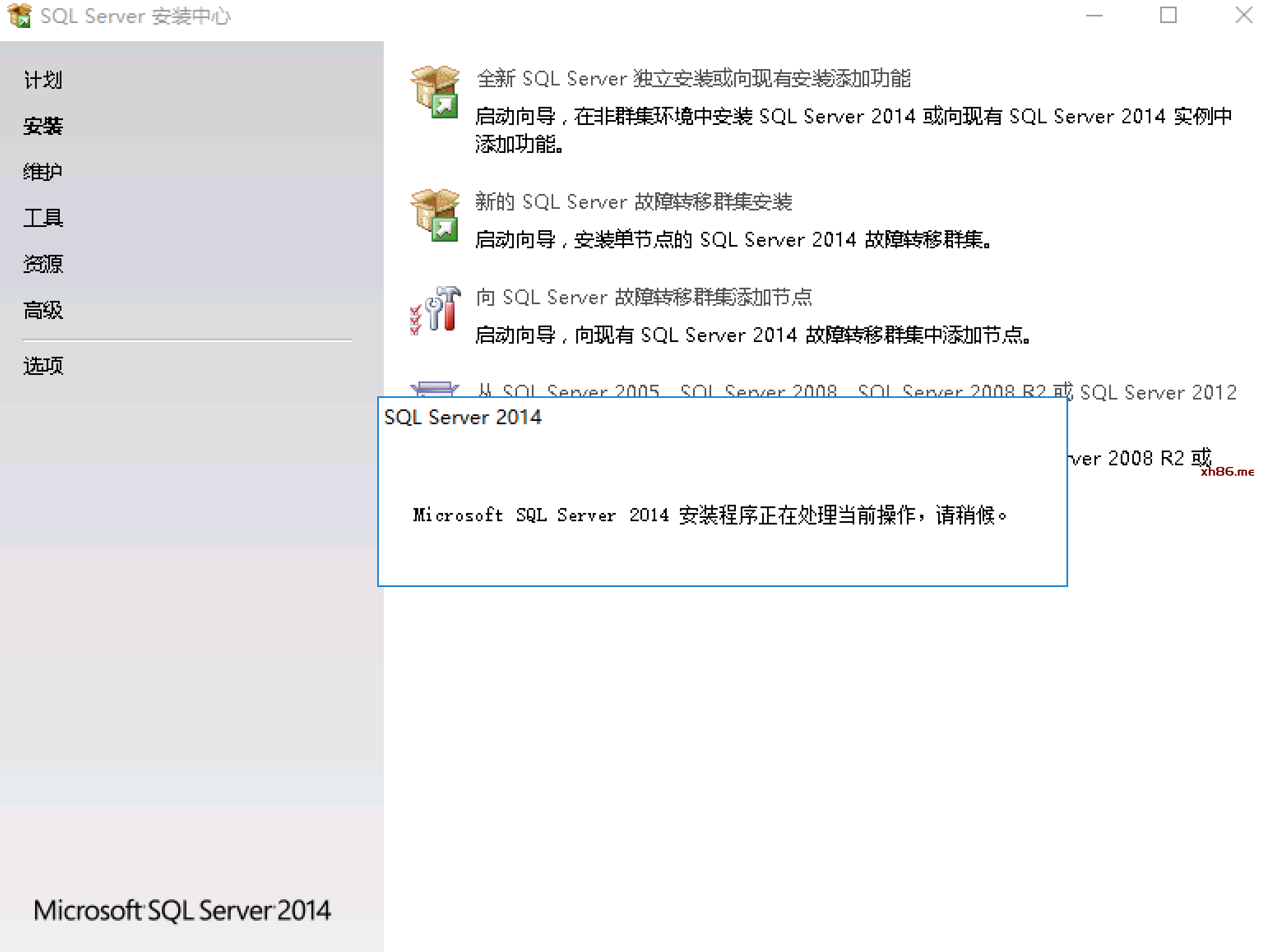

载入SQL Server 2014 iso文件,本例中选择SQL Server 2014。任何Citrix官方认可的SQL版本都可以使用。

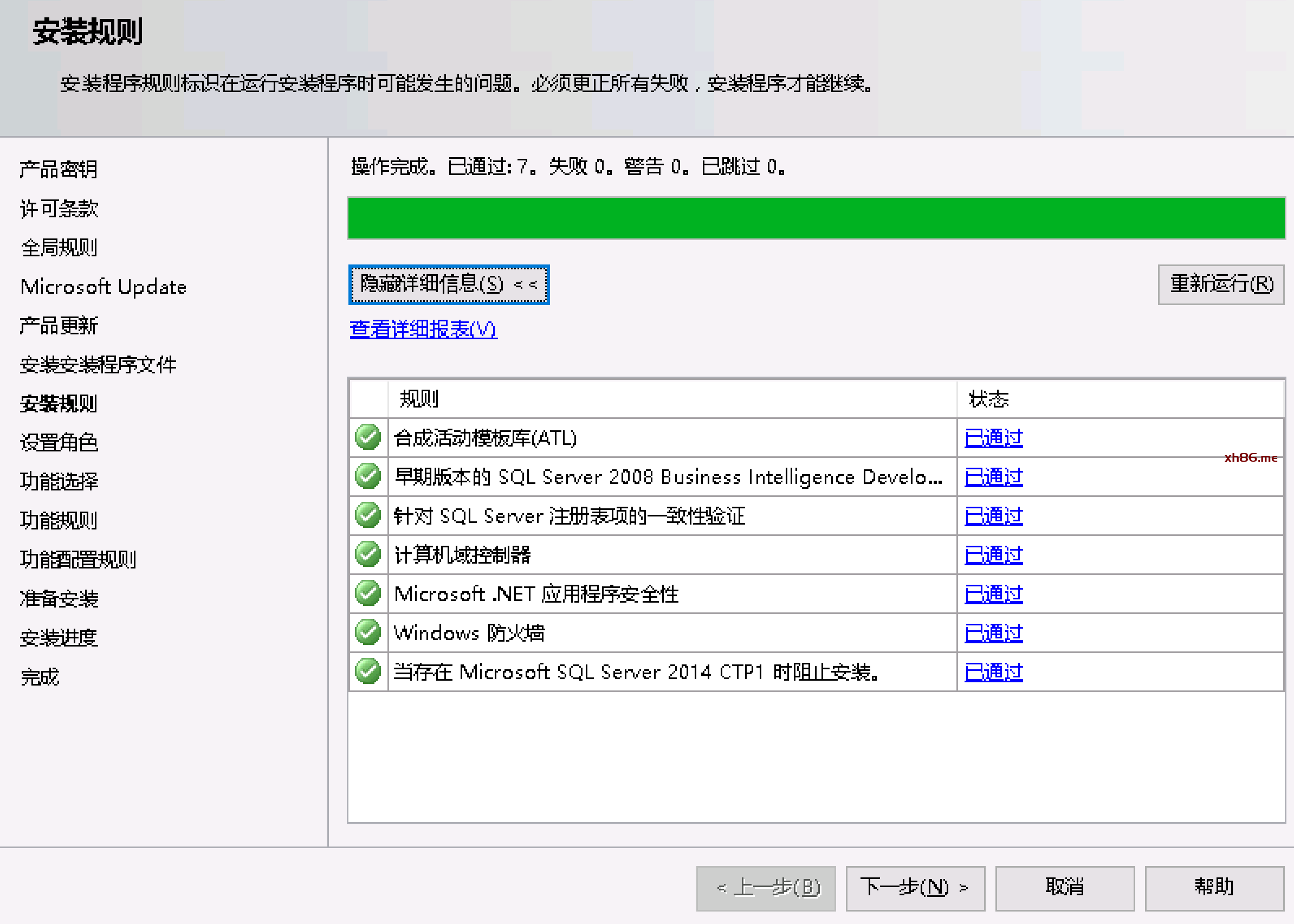

完成自检,

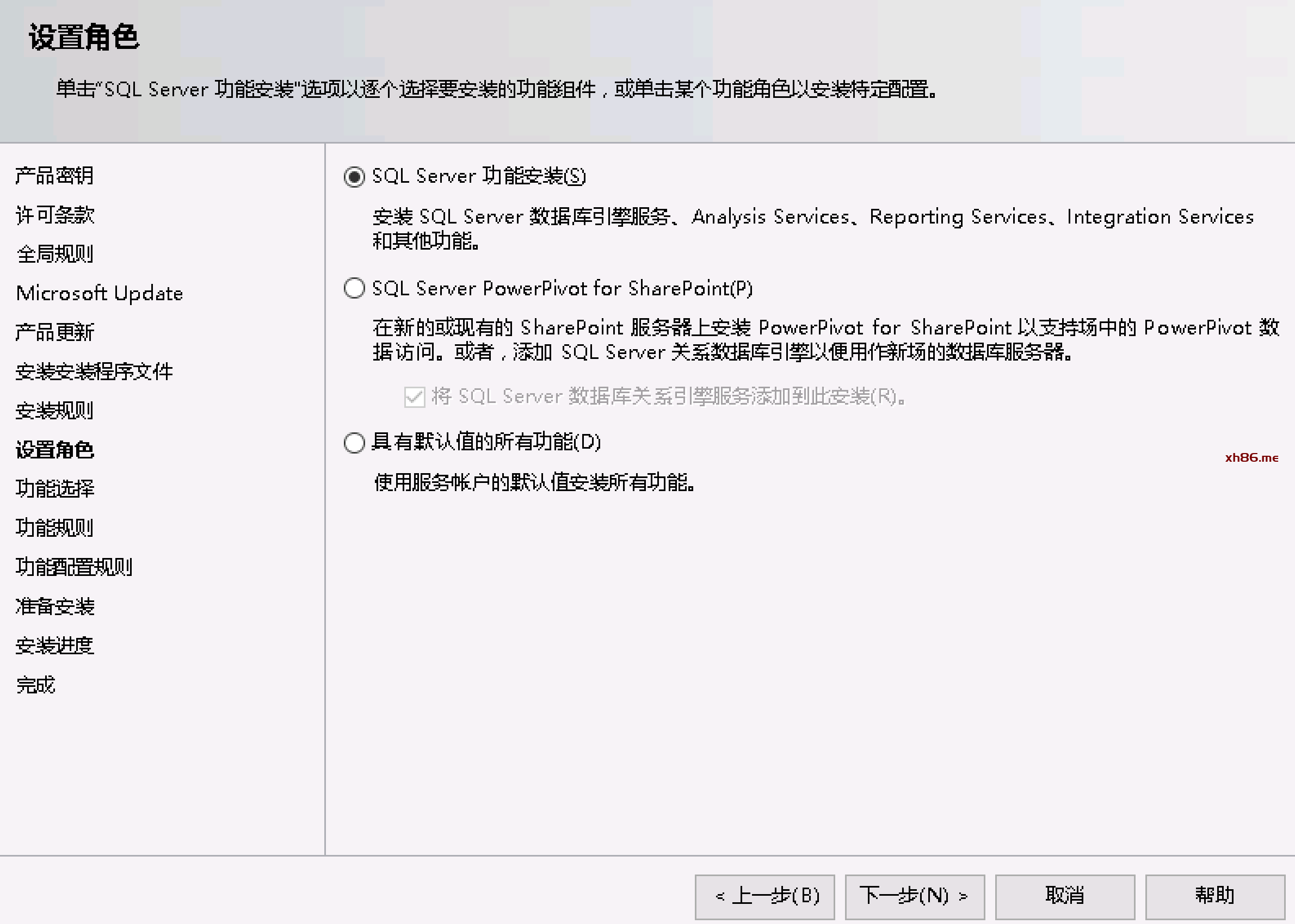

选择SQL Server功能安装,

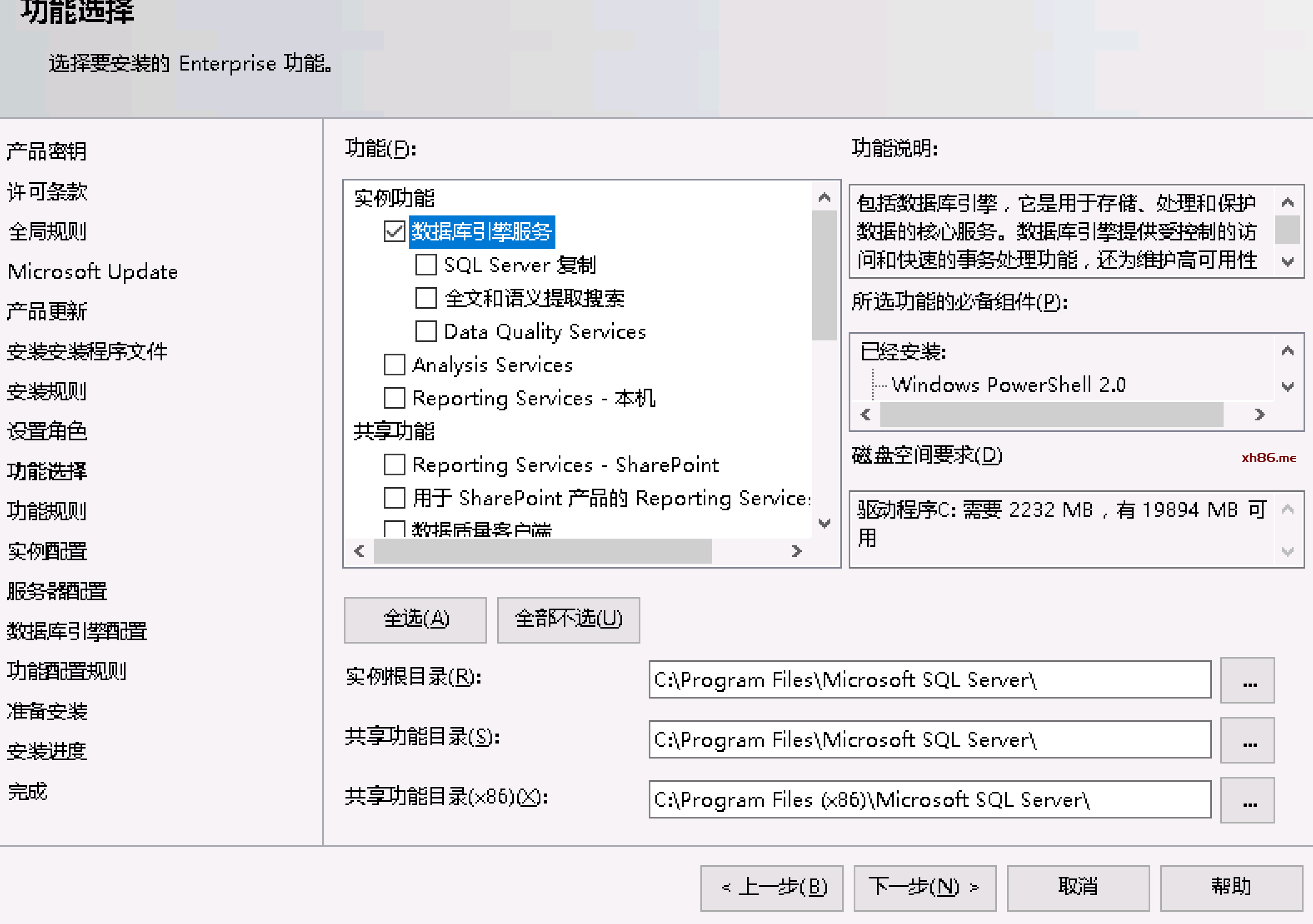

选择数据库引擎服务及管理工具,其他服务则视需要自行选择,

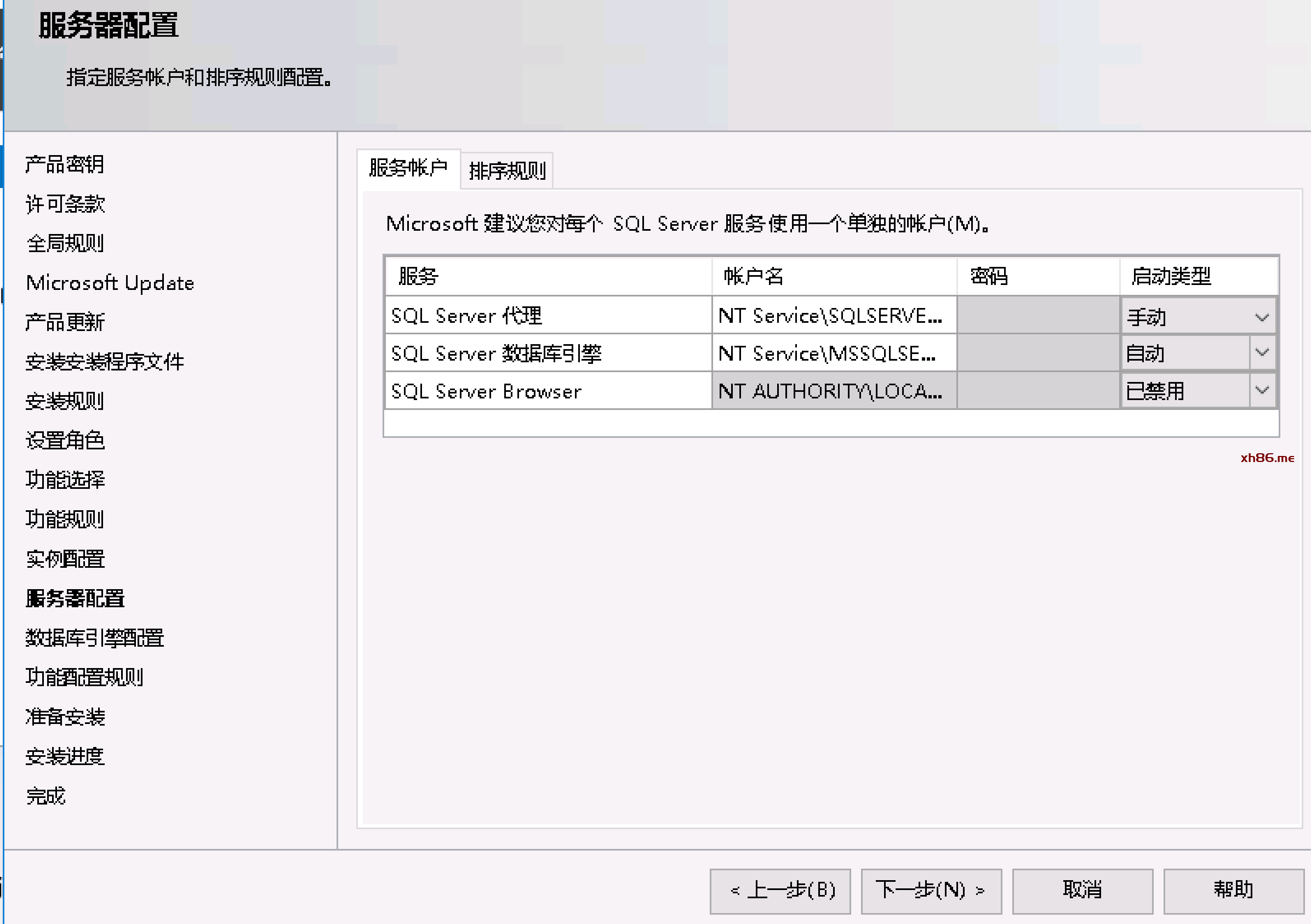

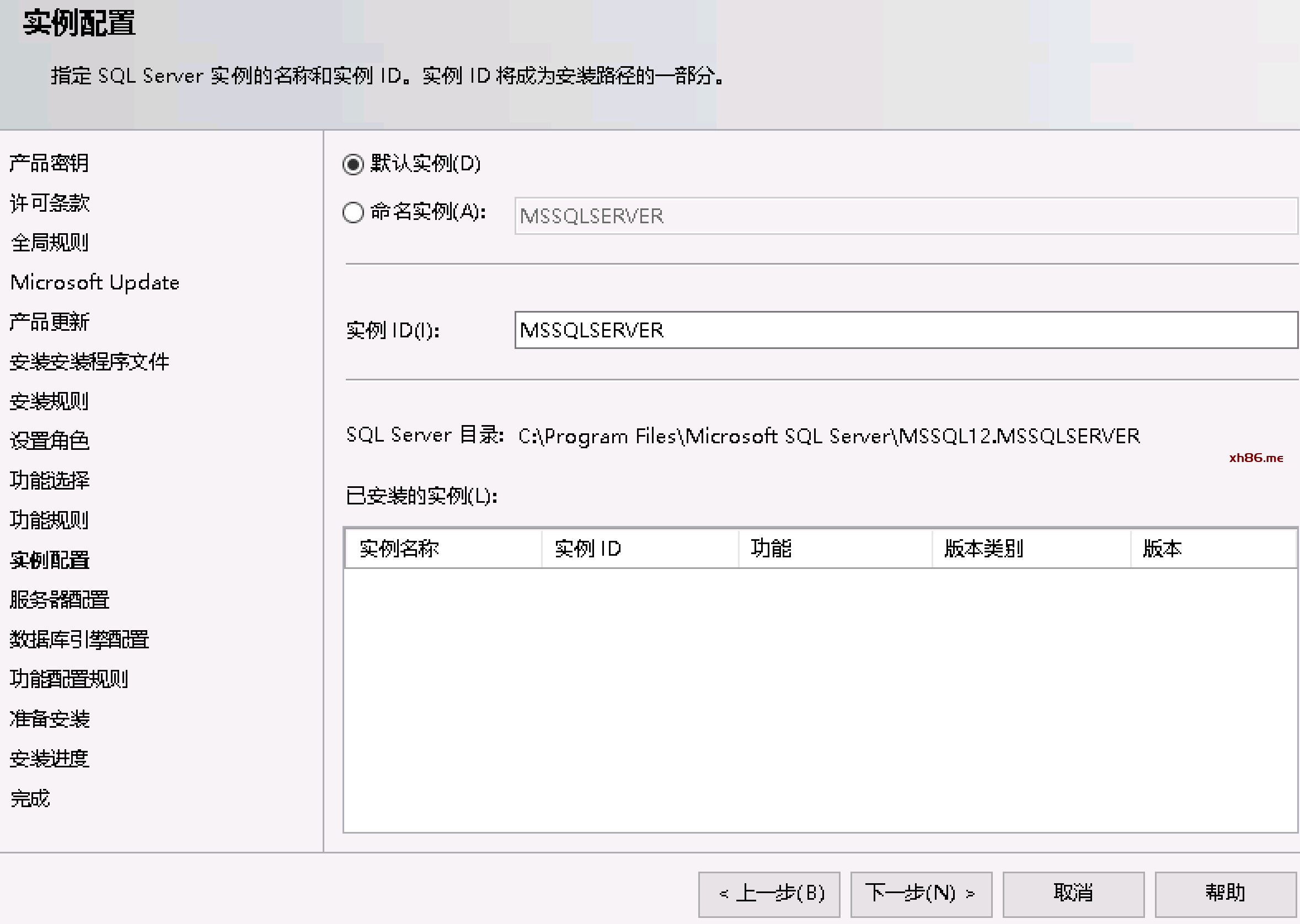

实例配置,如无特殊需要保持默认即可,

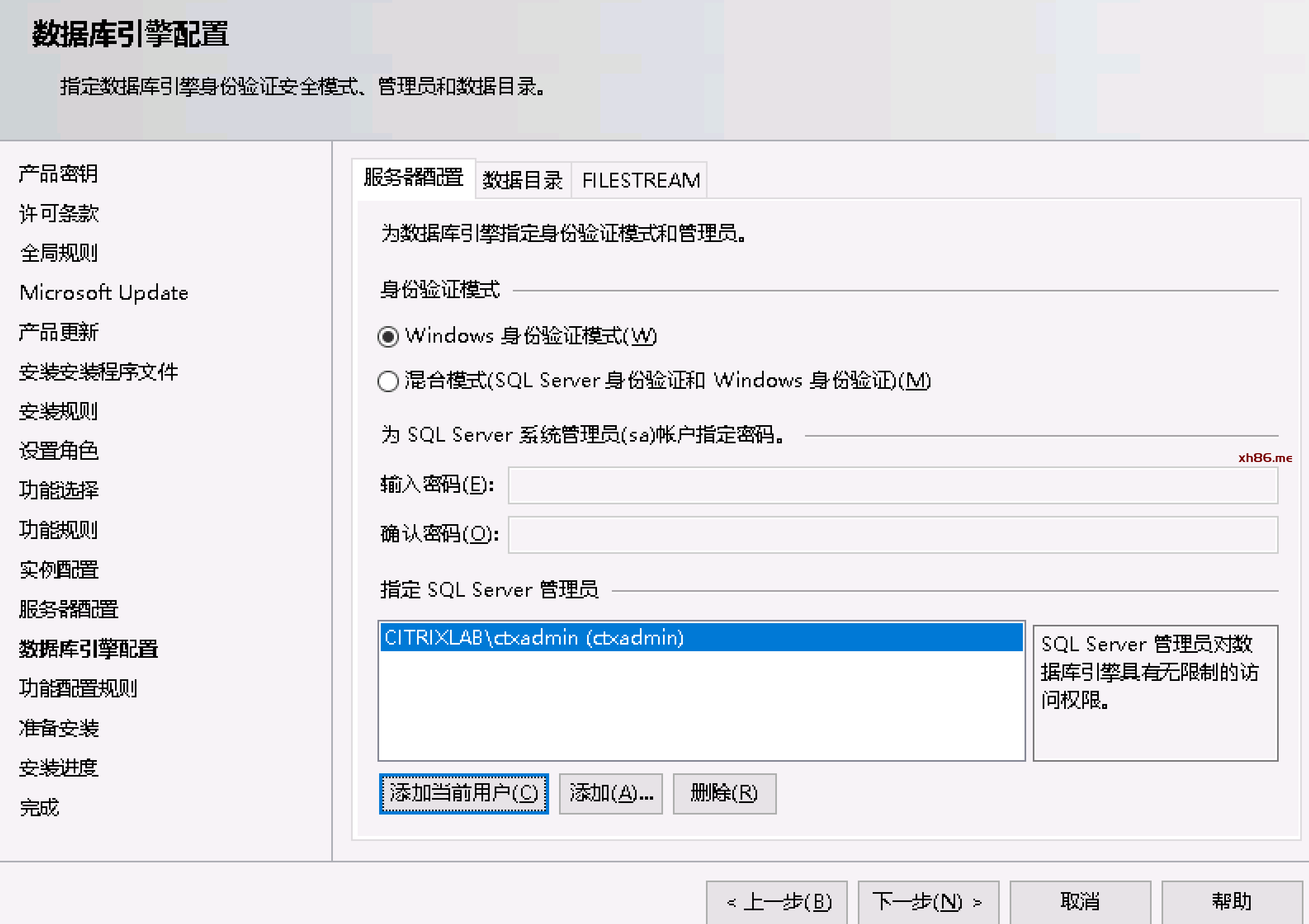

选择Windows身份认证模式

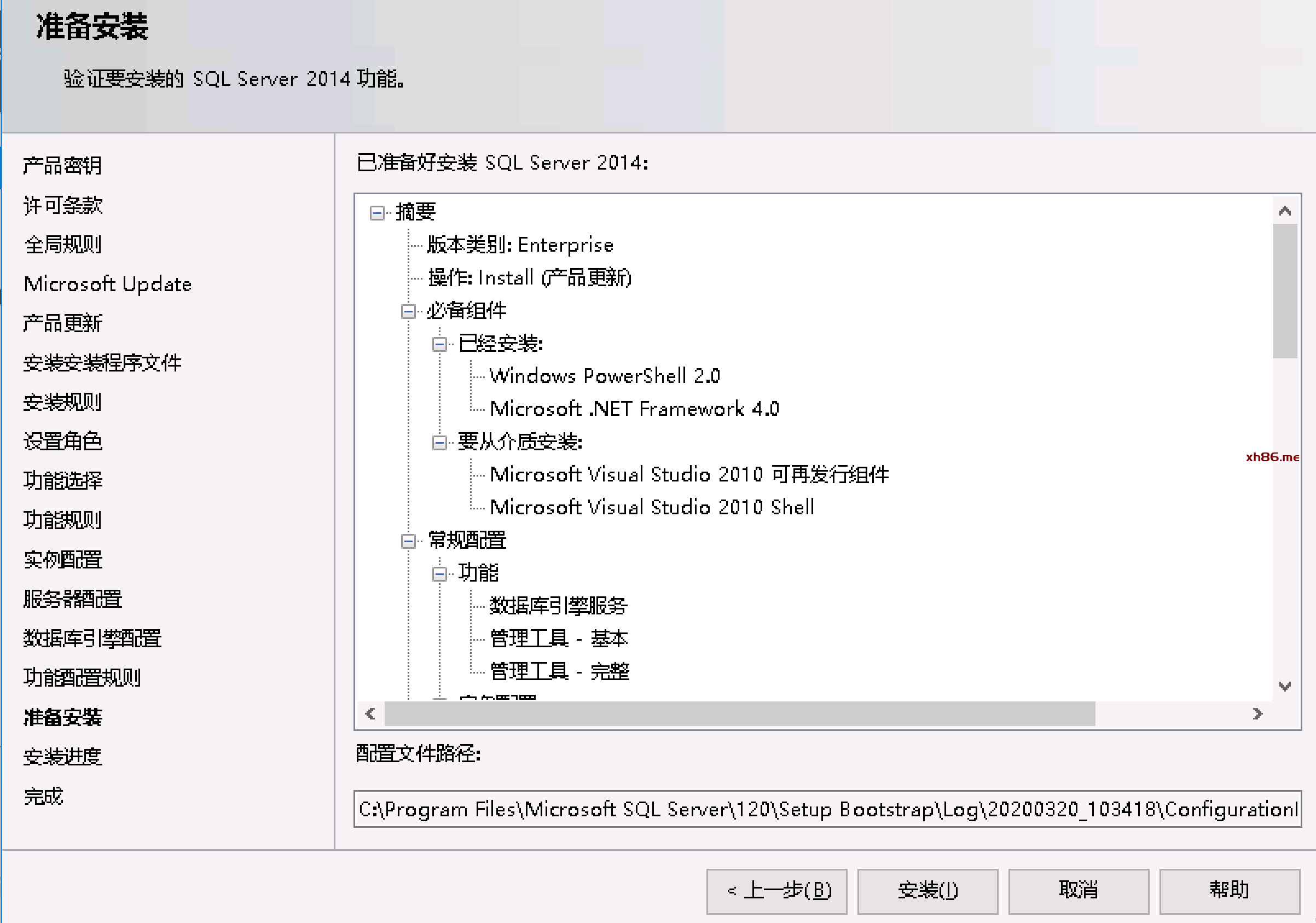

选择完成,进行安装

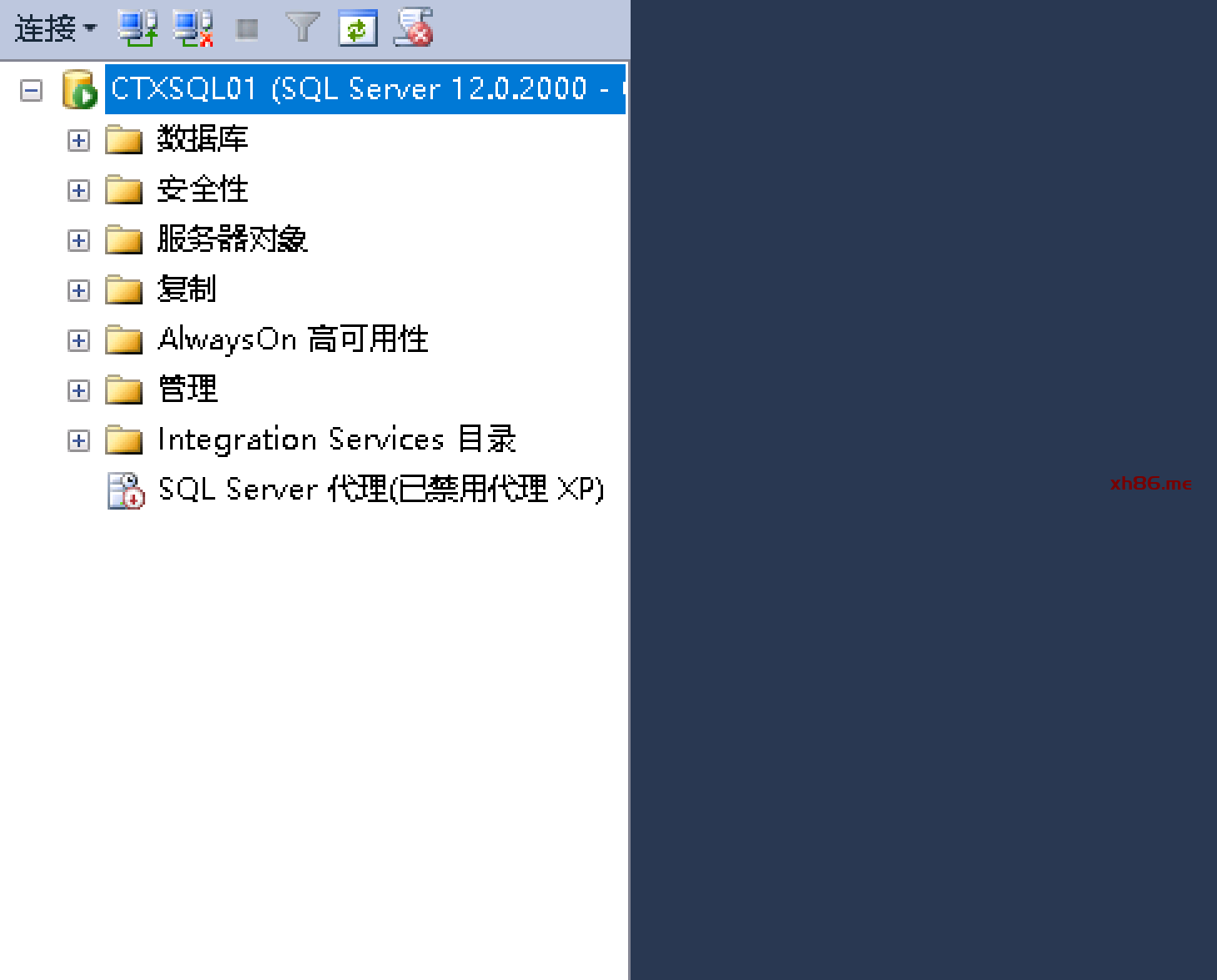

安装完成后通过Studio 检查SQL工作正常,

安装桌面控制器及相关核心组件

步骤 操作
通过Win2016创建一台新虚拟机CTXDDC01,

赋予ctxadmin为本例管理员,并进行登录。后续所有的配置都使用此账号完成。

切记不要使用默认的超级管理员登录。

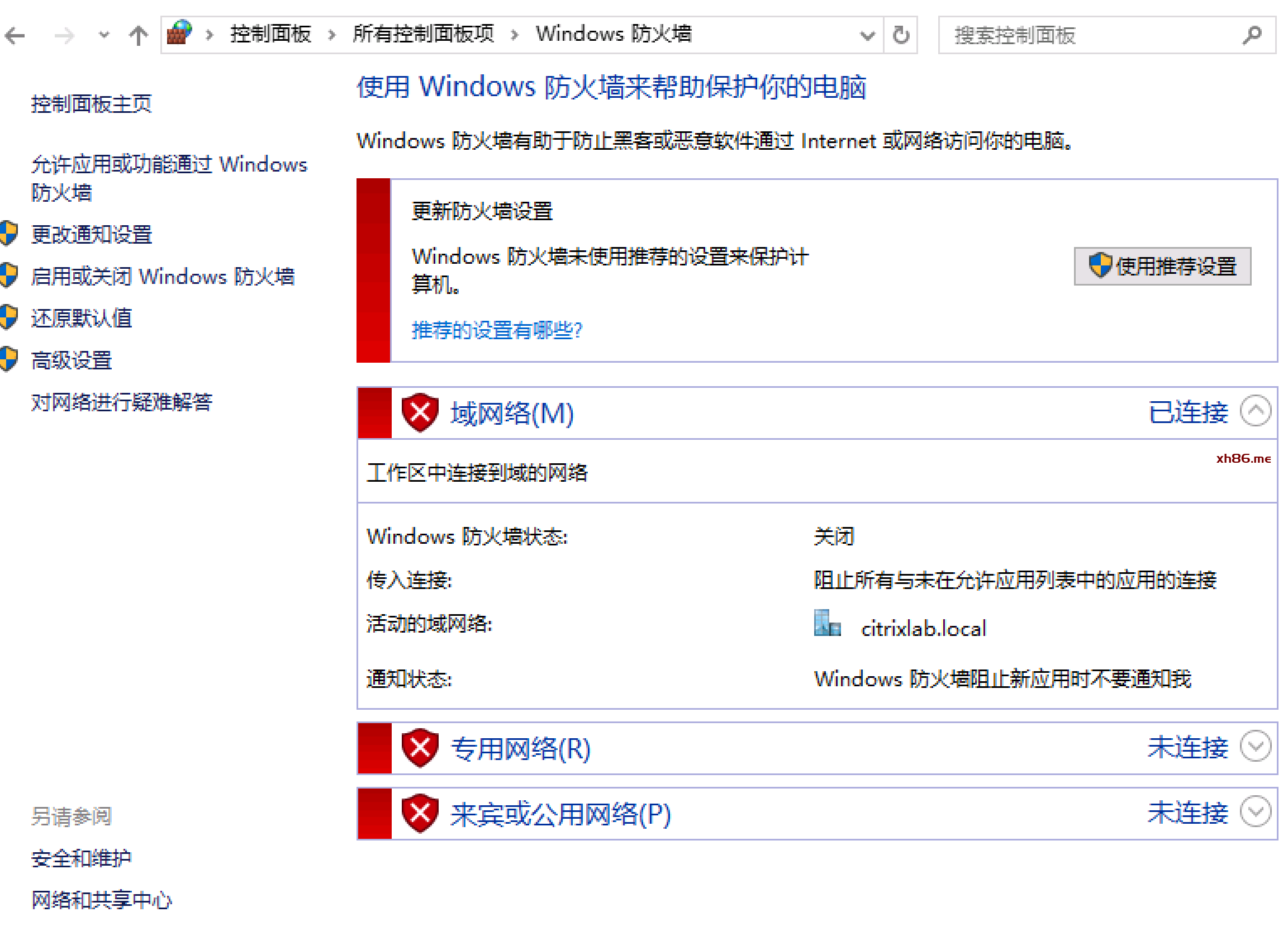

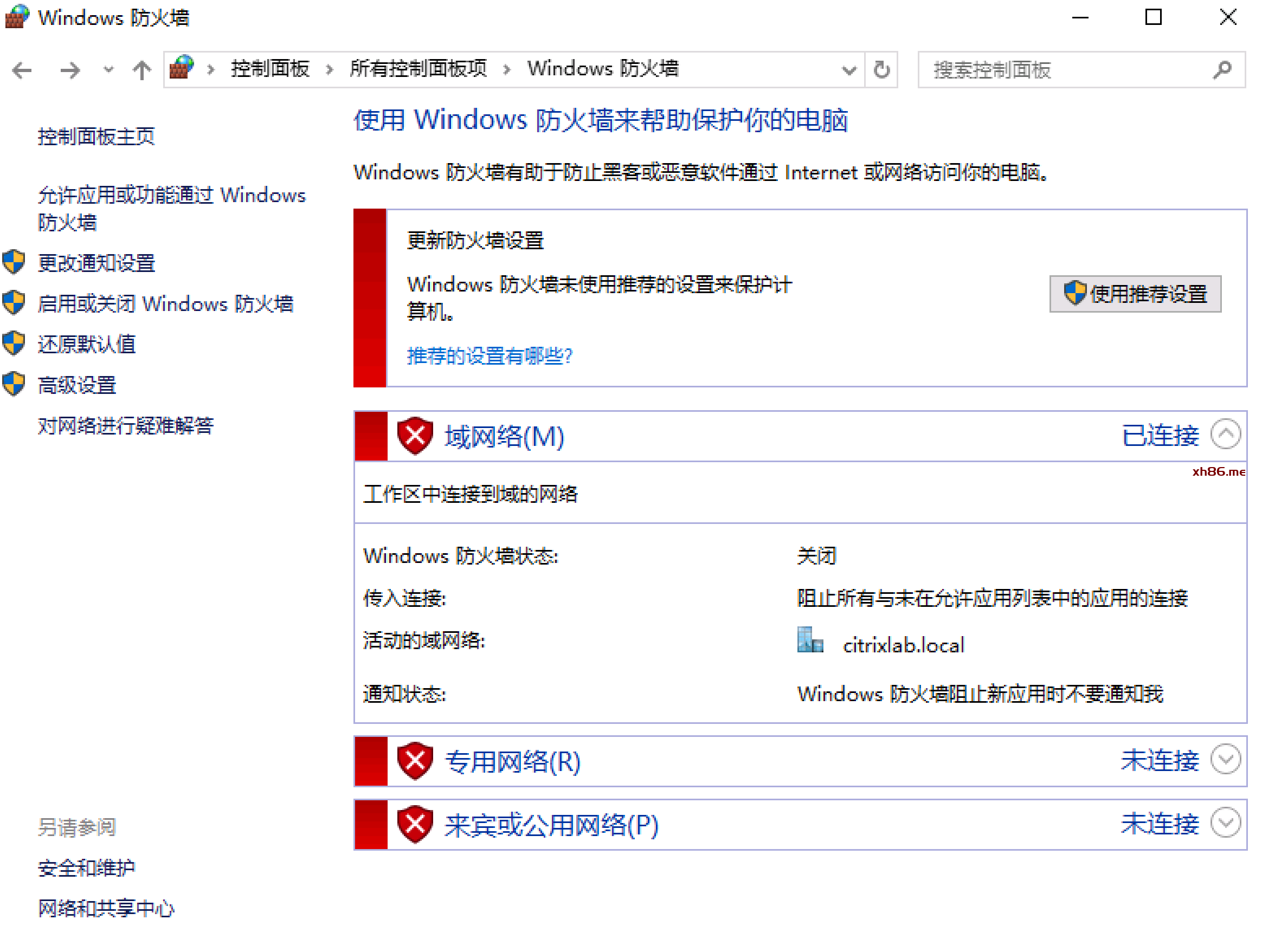

关闭防火墙

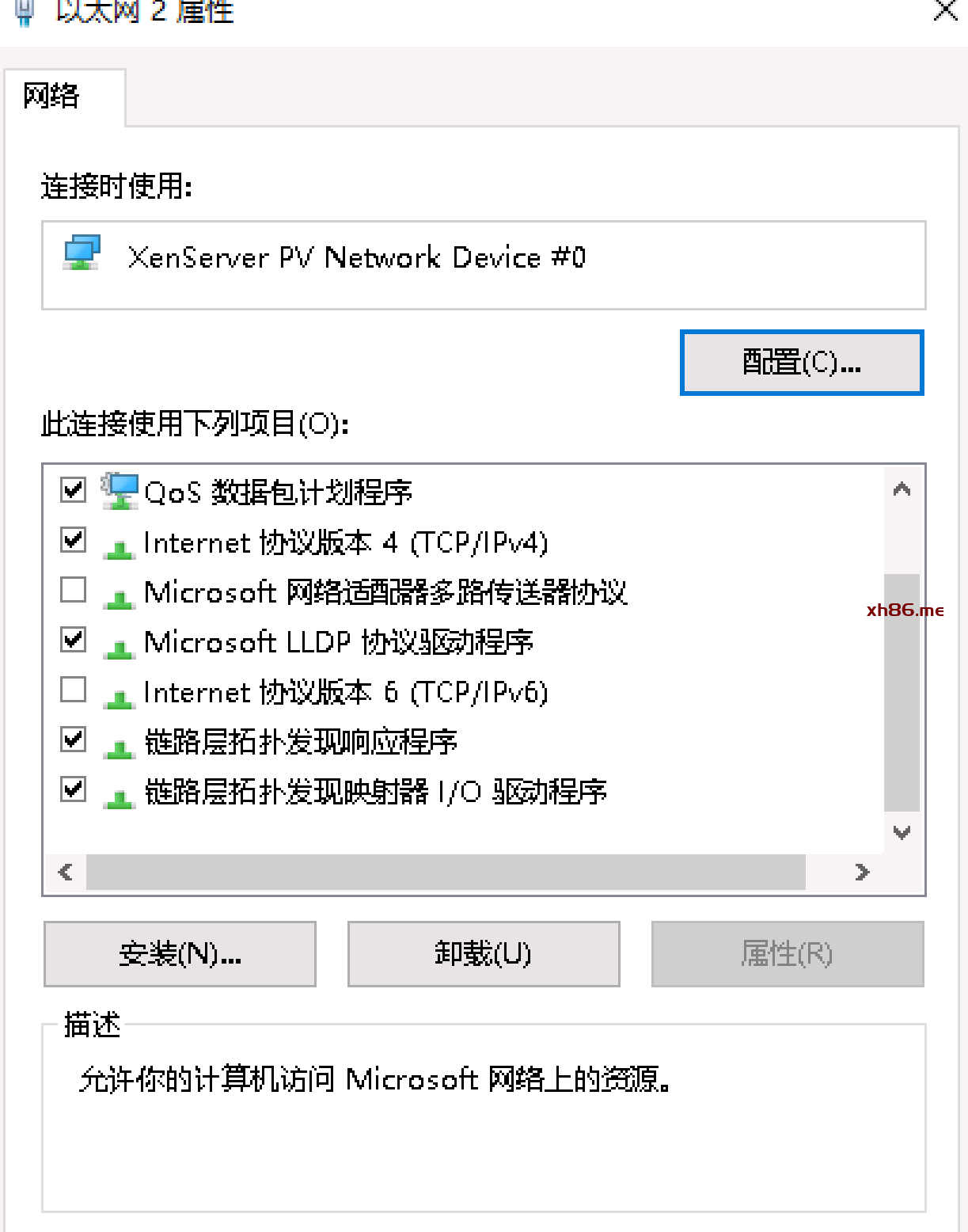

关闭IPv6

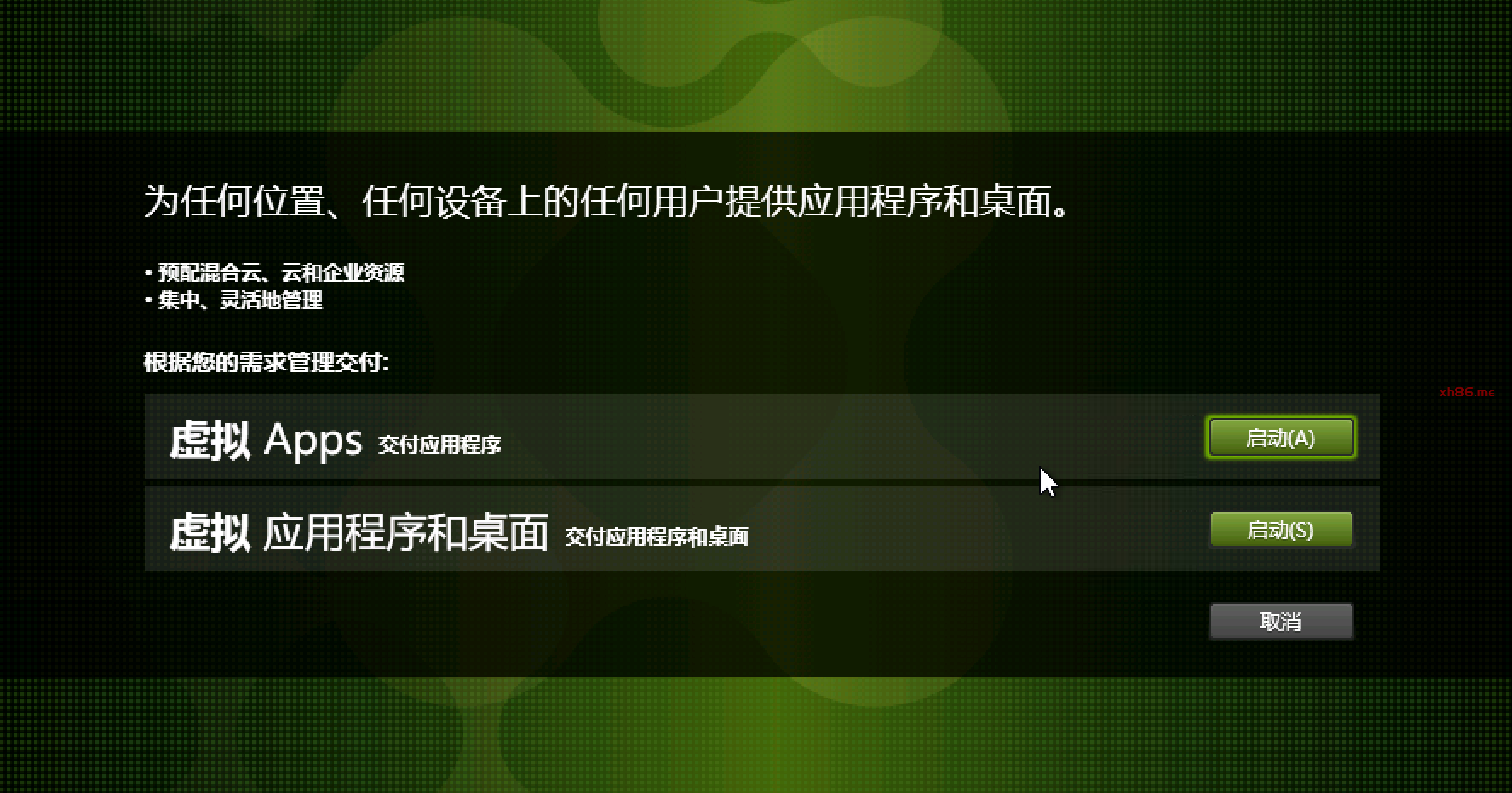

载入Citrix Virtual Apps and Desktops 1912 LTSR ISO,选择应用程序和桌面进行安装,

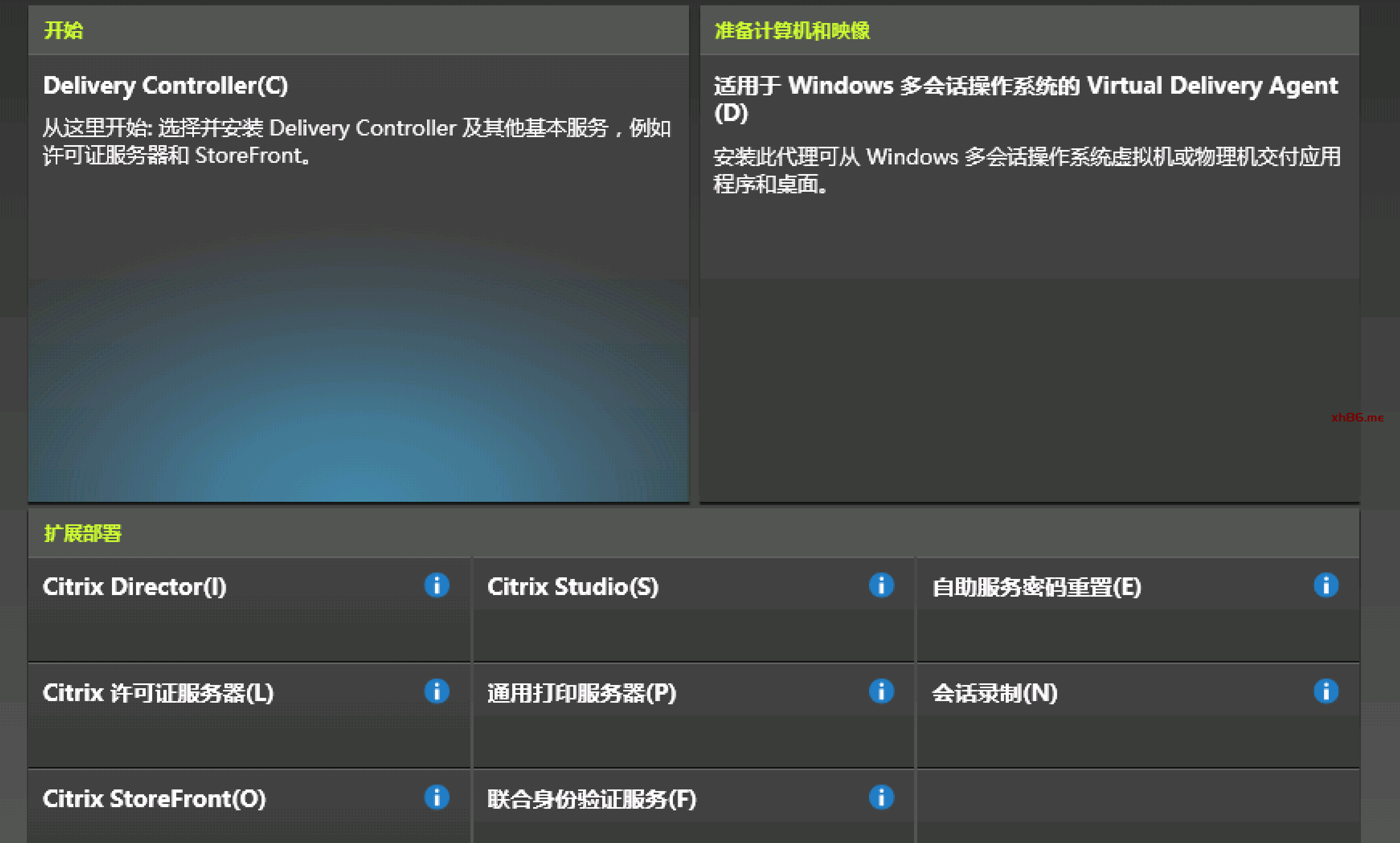

选择开始 Delivery Controller,

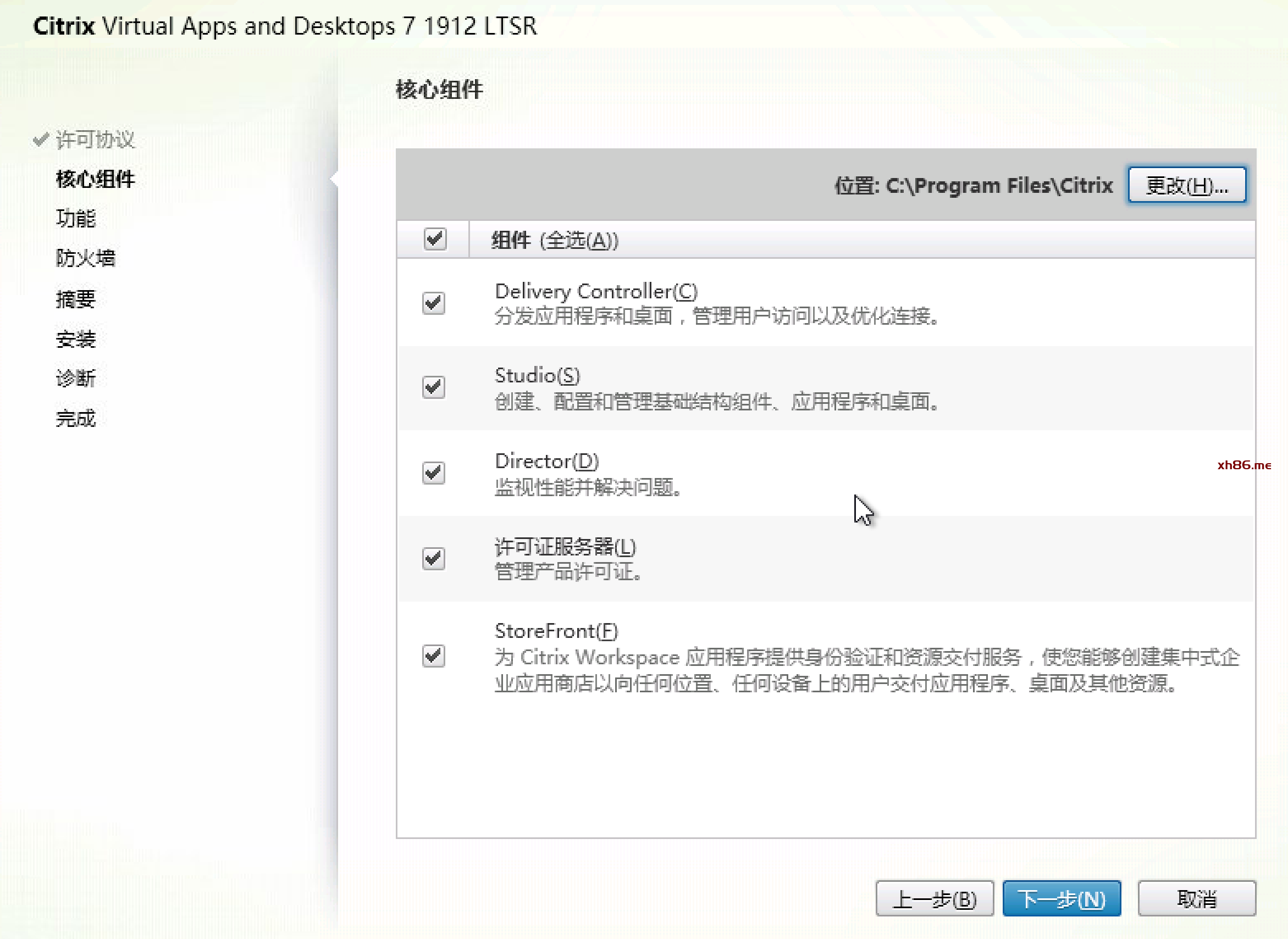

在PoC场景中,我们选择所有的组件都进行安装。生产环境中,我们推荐StoreFront、Lic服务器单独安装。

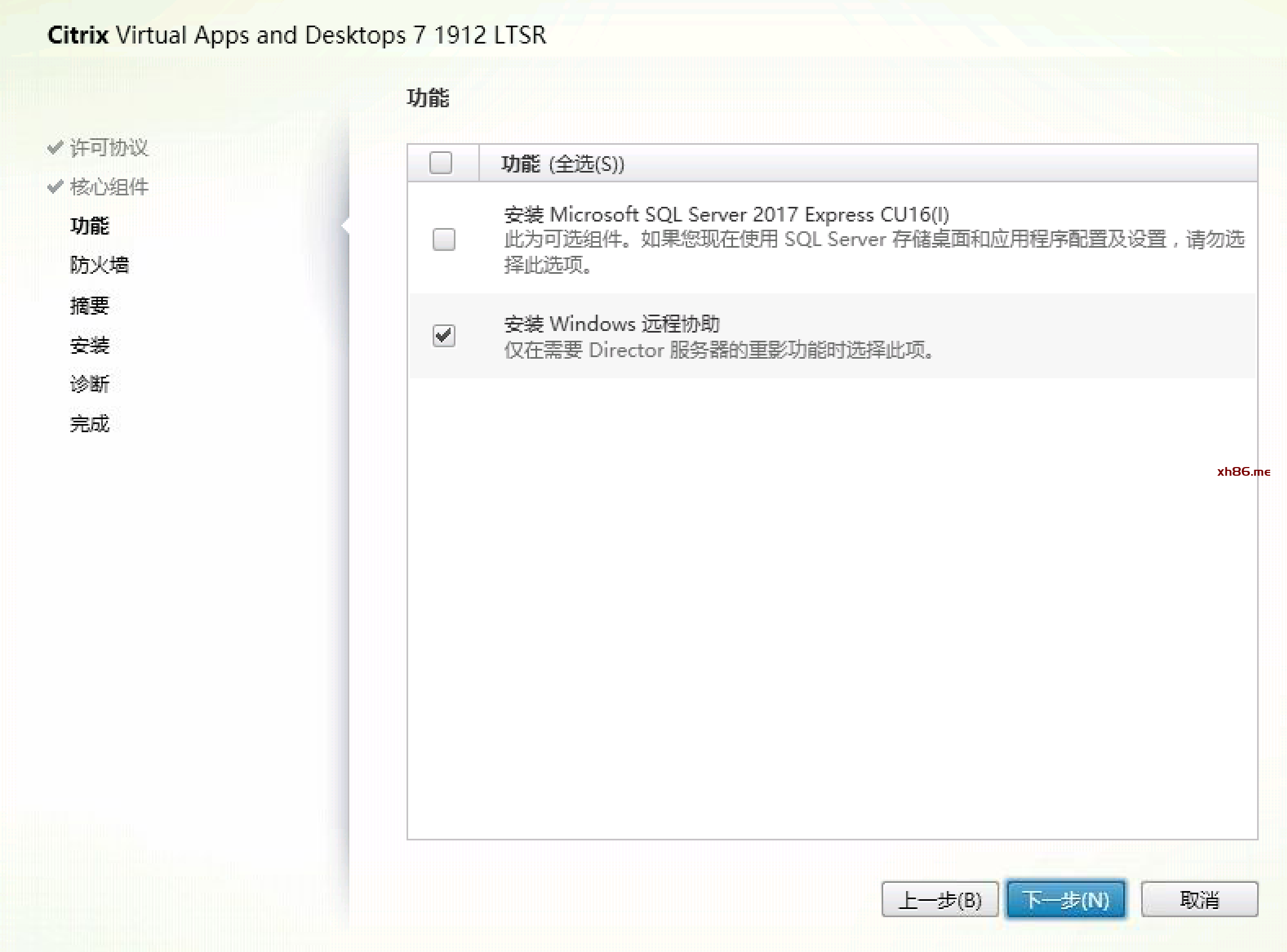

由于本例中我们已经安装了SQL Server,所以这里我们不勾选SQL Express。如果是PoC环境,可以勾选。如果是生产环境推荐使用SQL Server。

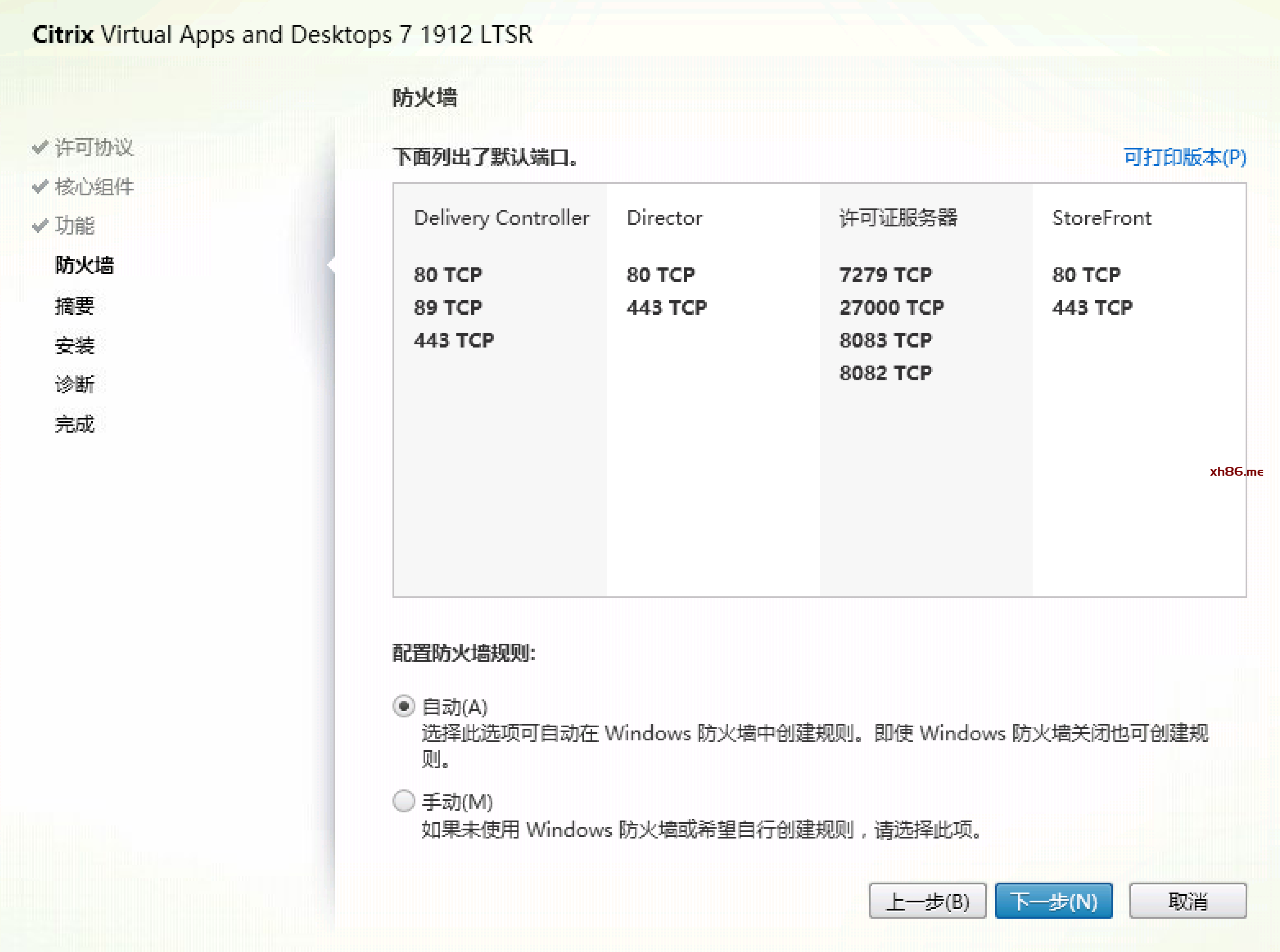

防火墙选择自动。

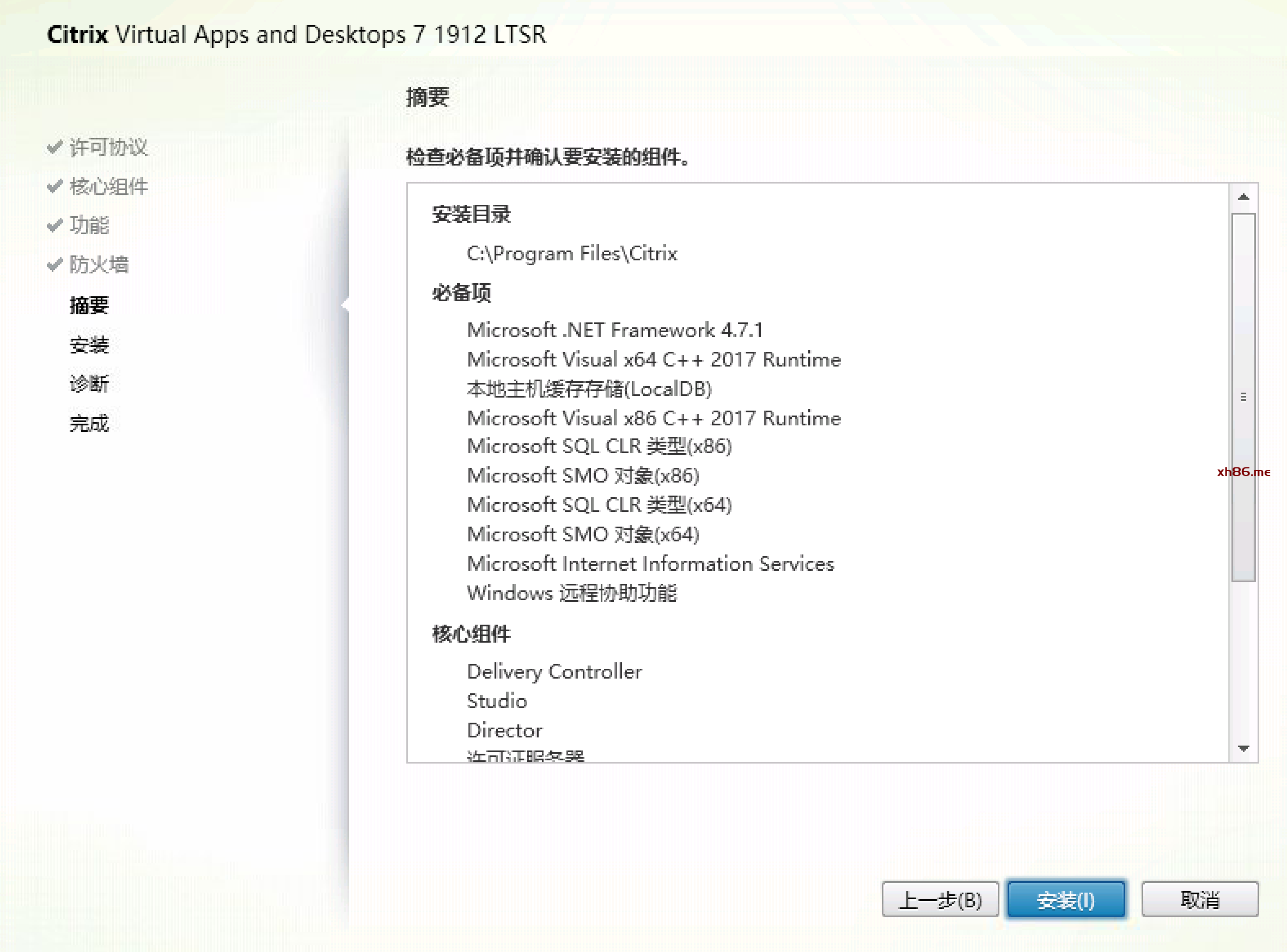

自动罗列所有需要安装的组件,点击安装。安装过程中会有一次需要进行重启,重启后会自动完成安装任务。

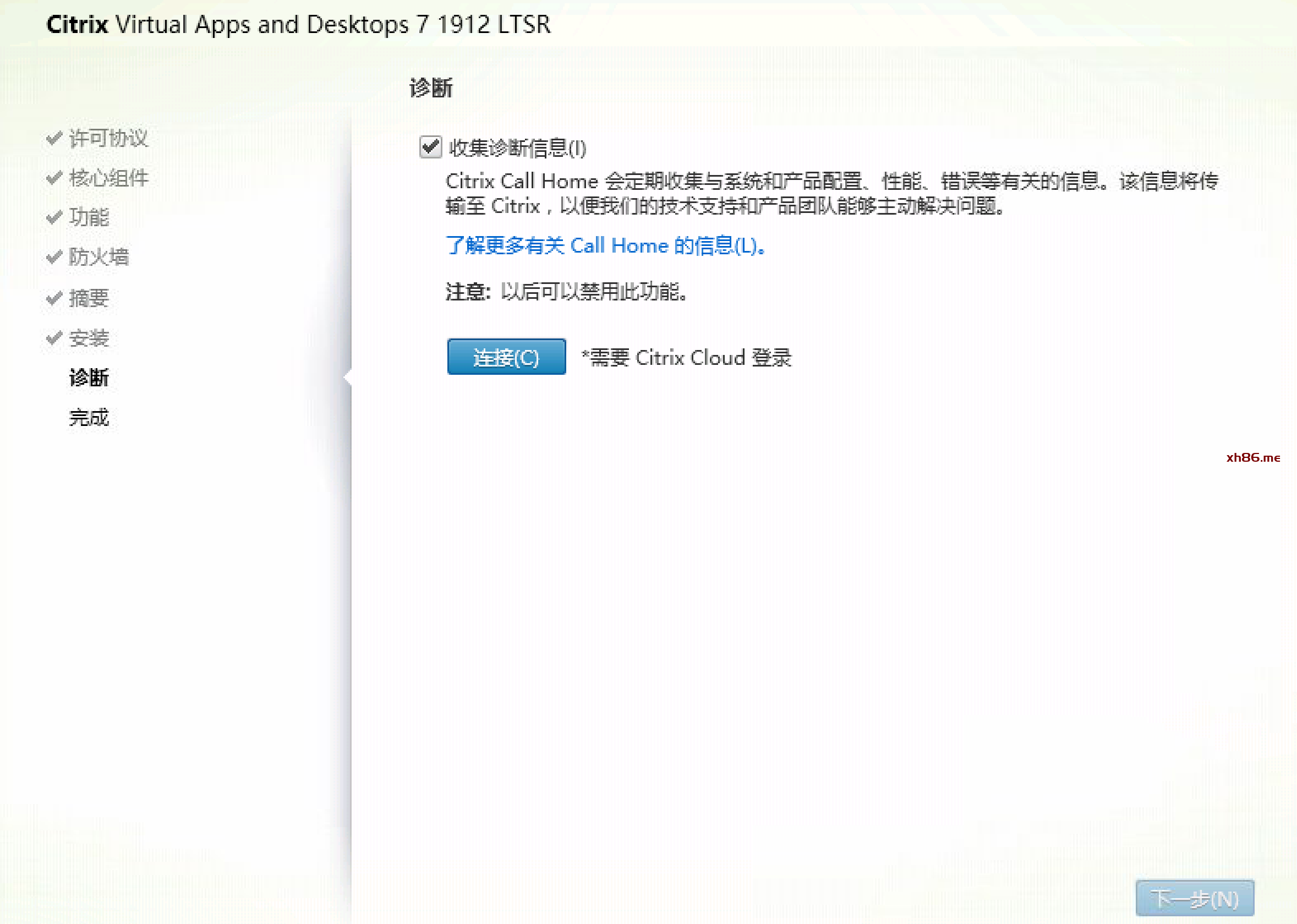

安装完成后有个Call Home的选择,如果您的控制器可以连接互联网,可以考虑进行连接(需要使用mycitrix账号)。本例由于网络不连接互联网,所有选择不连接。

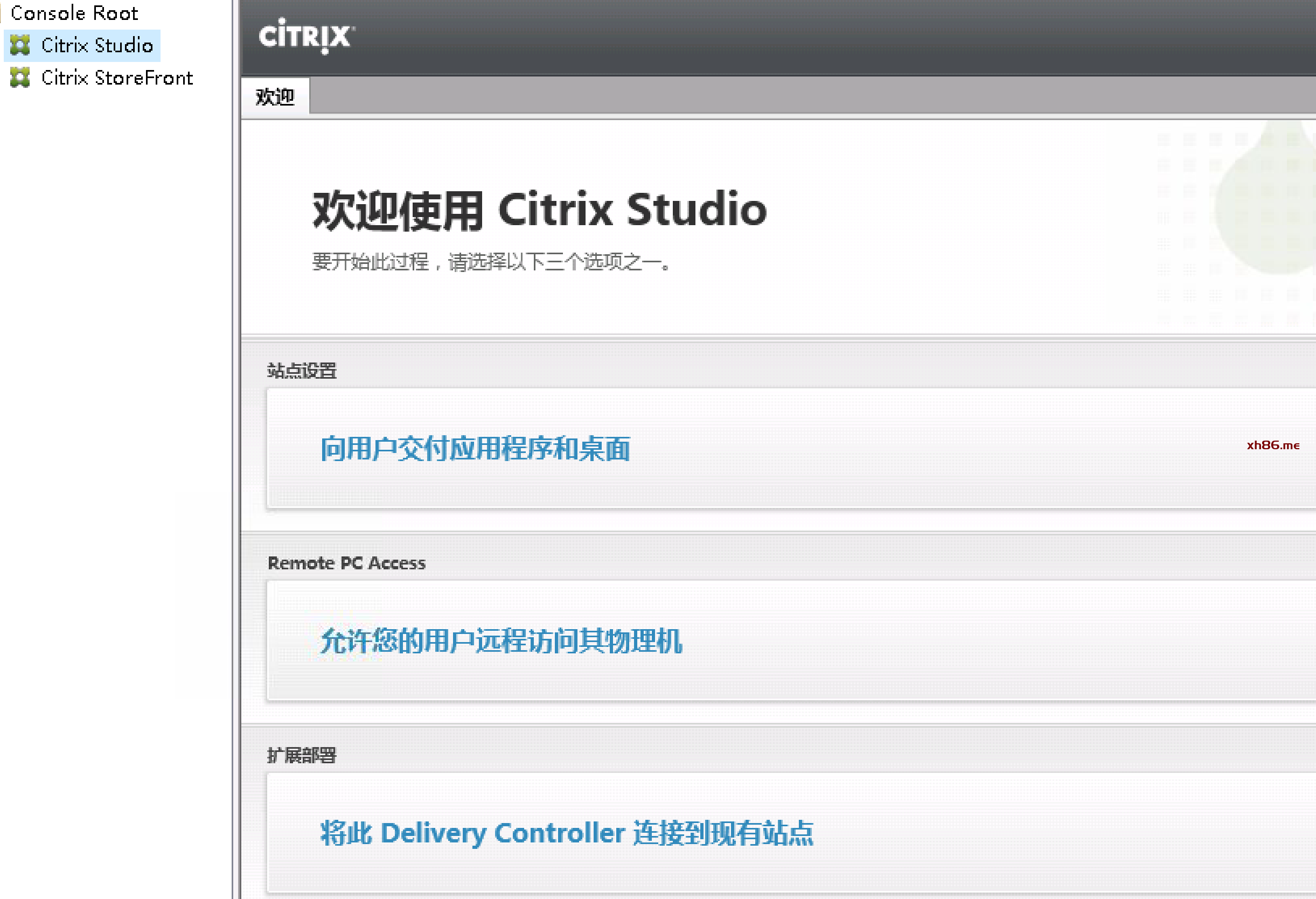

安装完成后,打开Citrix Studio, 选: 向用户交付应用程序和桌面

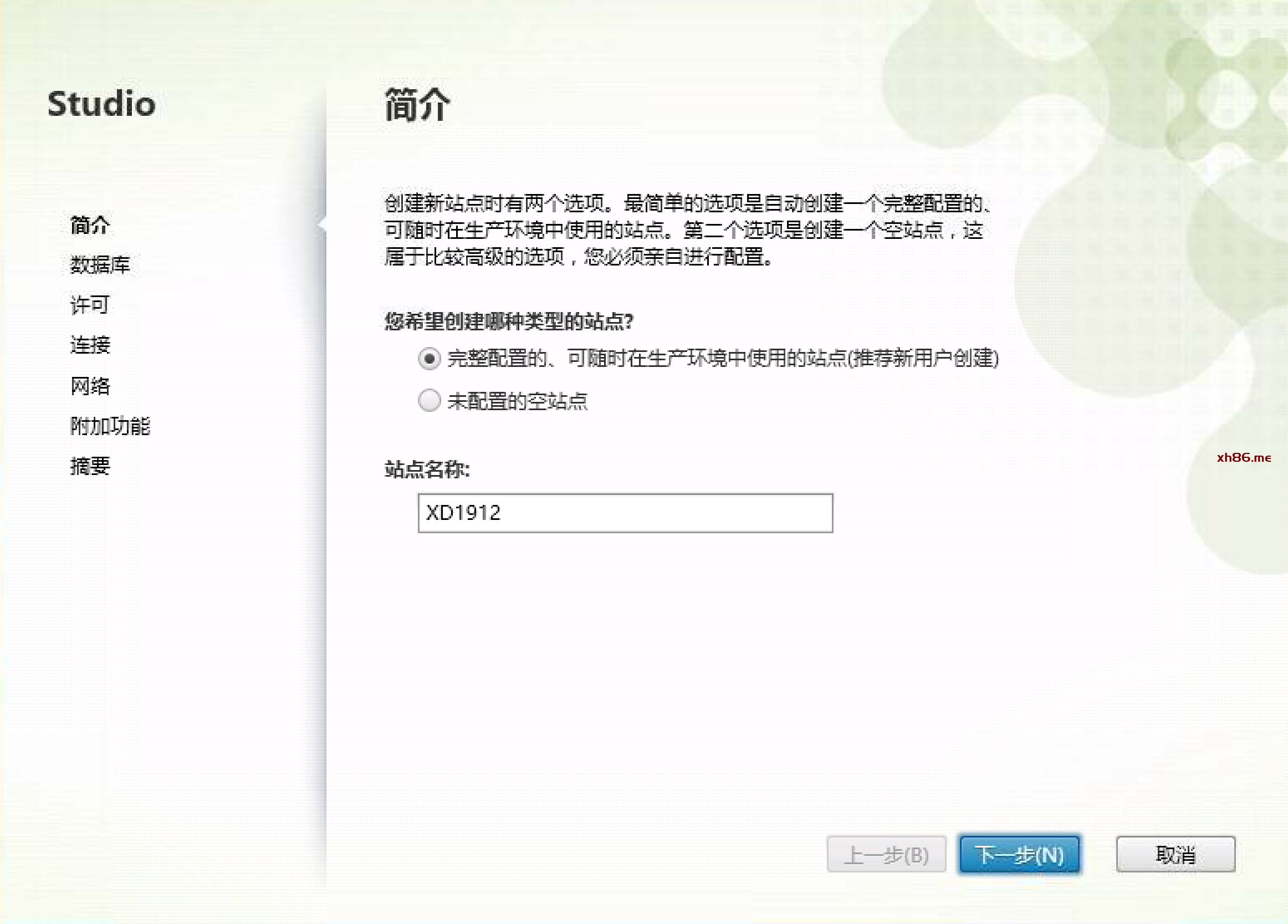

选择完整配置的,并输入站点名称,名称自行定义,本例中为:XD1912

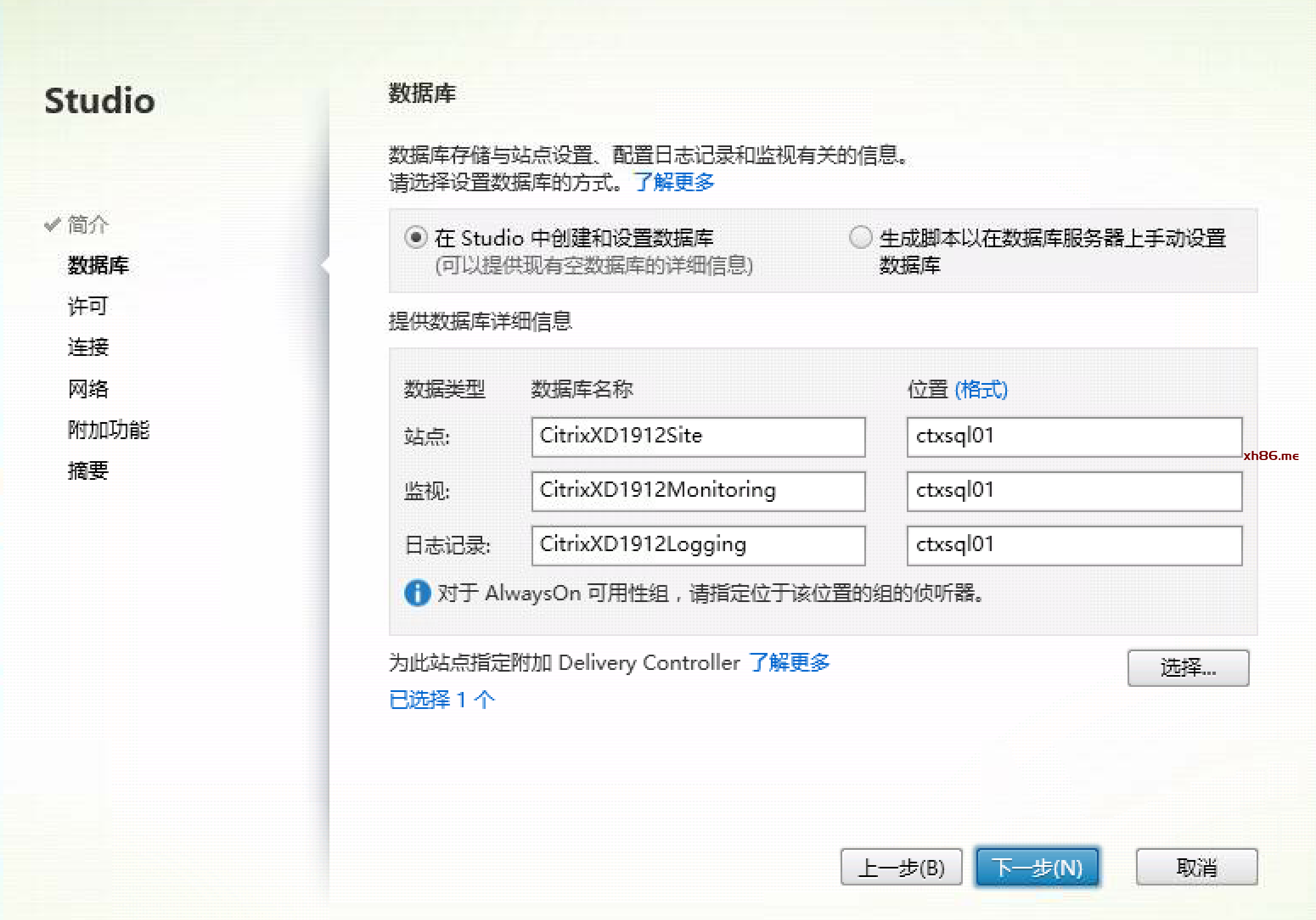

数据库名称一般会自动匹配站点名称,位置指定您的数据库服务器地址,本例中为:ctxsql01,如果是使用SQL Express,系统会自动完成识别。

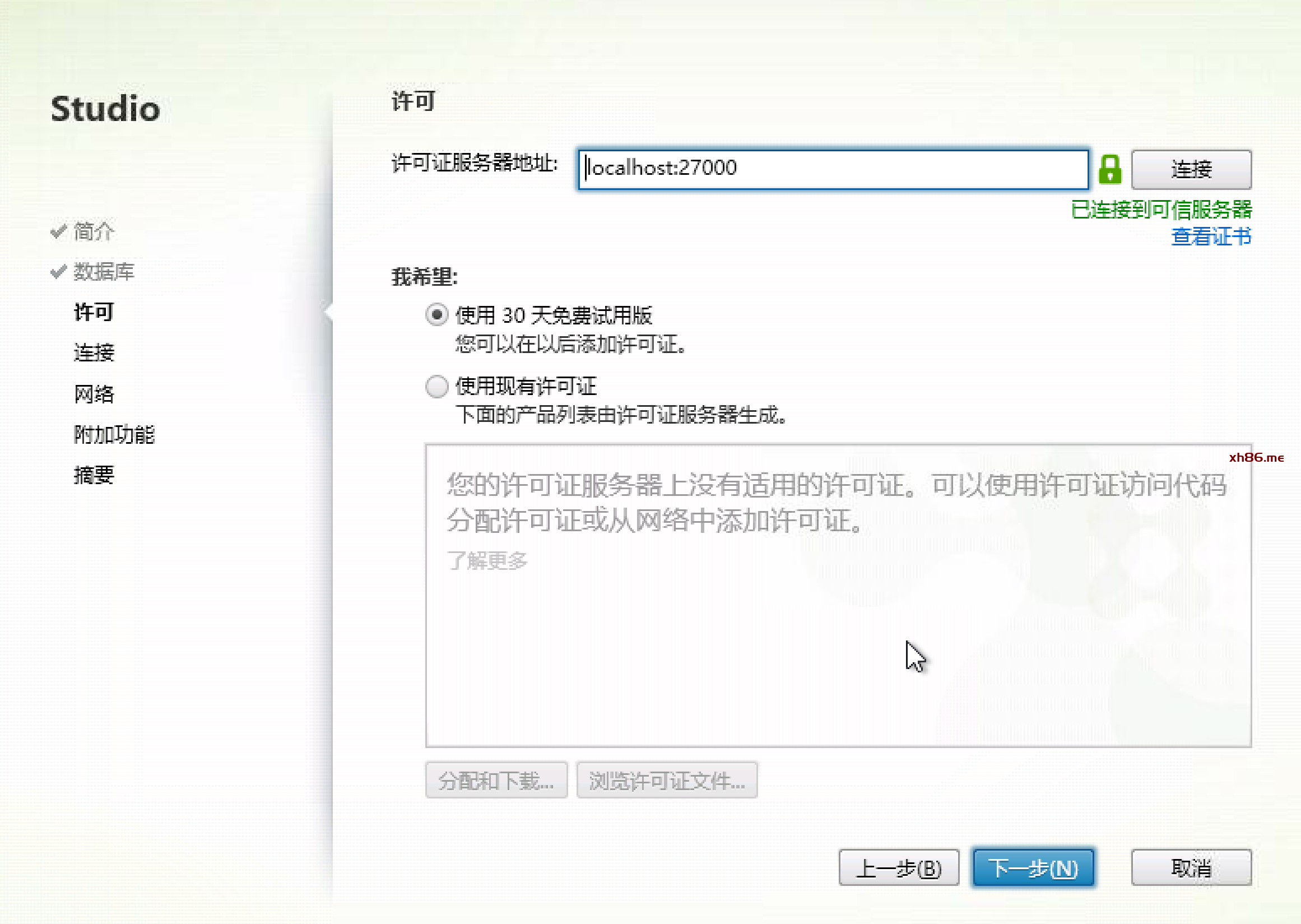

在“许可证服务器地址”,先默认选择localhost:27000,默认XenApp/XenDesktop有30天免费试用期。PoC环境请通过Citrix代理商获取测试许可,生产环境请通过Citrix代理商购买正式许可。

选择连接类型为Citrix XenServer并指定其管理IP地址和账号、密码, 并设定连接名称。并确保Studio工具勾选。

如果您选择其他的Hypervisor平台,请按照对应平台的认证访问方式进行信息输入。

管理存储,由于本例中只有本地磁盘,供选择“使用虚拟机管理程序的本地存储”。

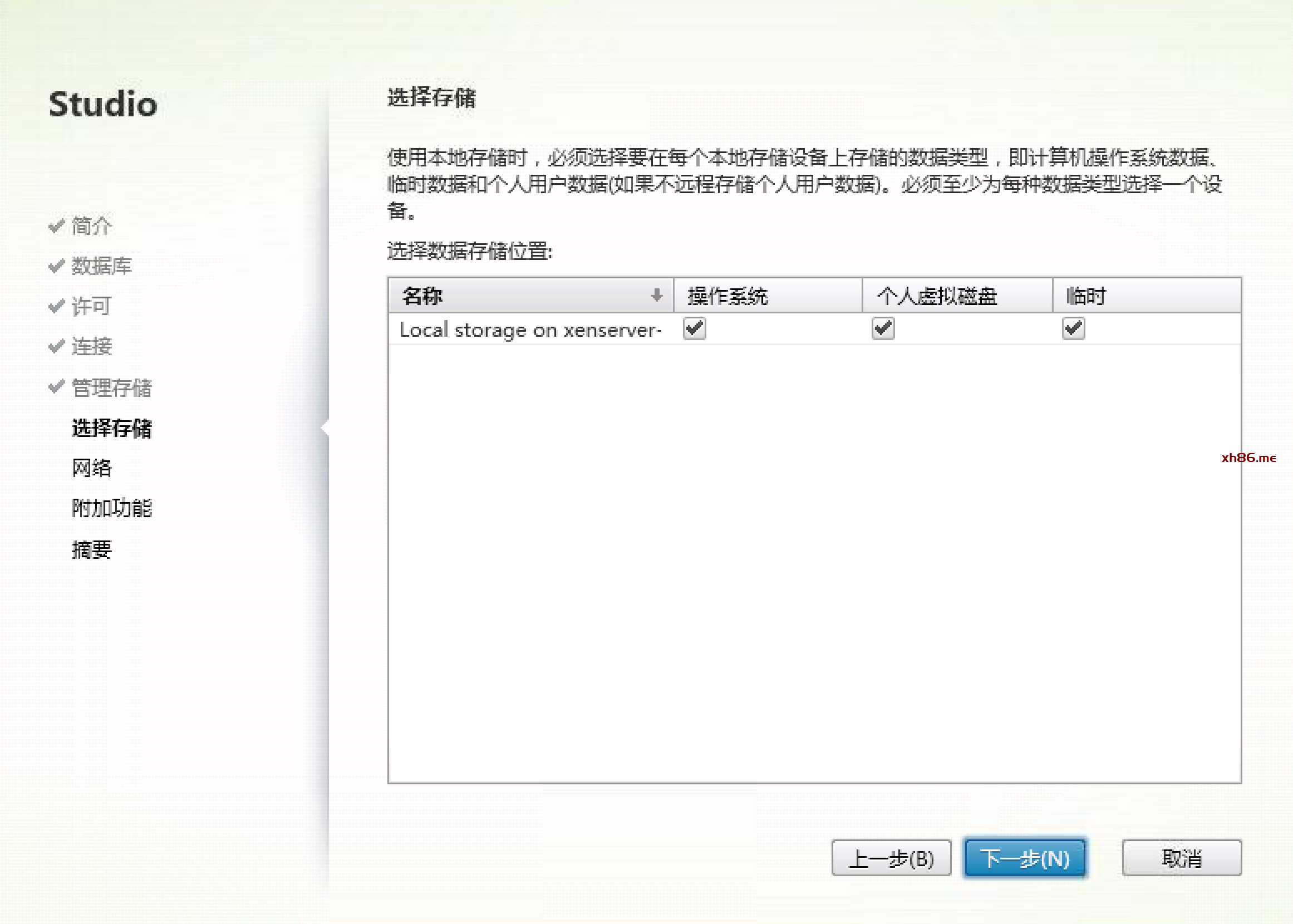

将存储存放位置按照需要进行指定。请确保3个类型至少选择了1个存储位置,可以多选。

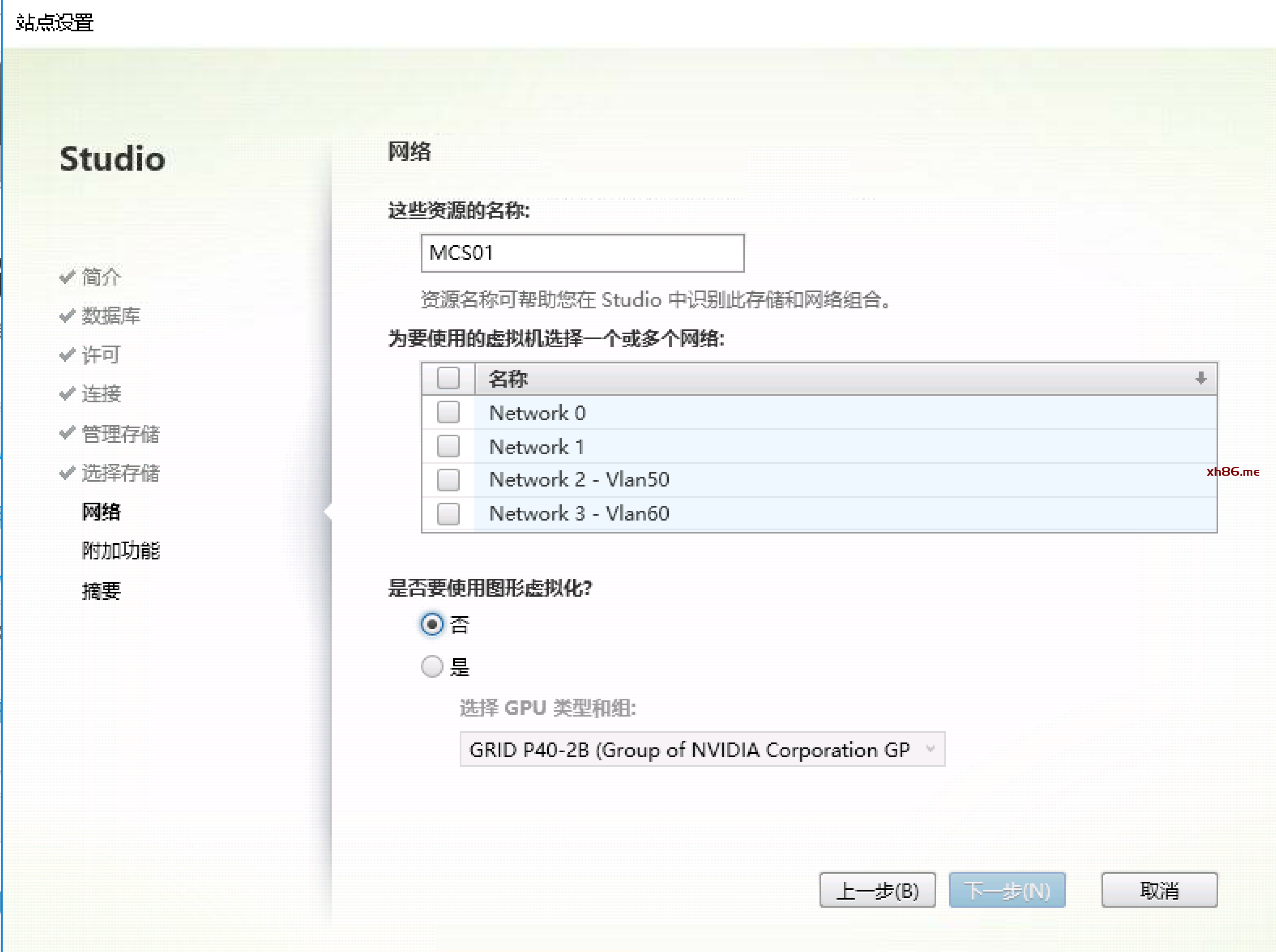

选择后续批量制备的虚拟机所使用的的网络,

并输入资源的名称,本例中为:MCS01。

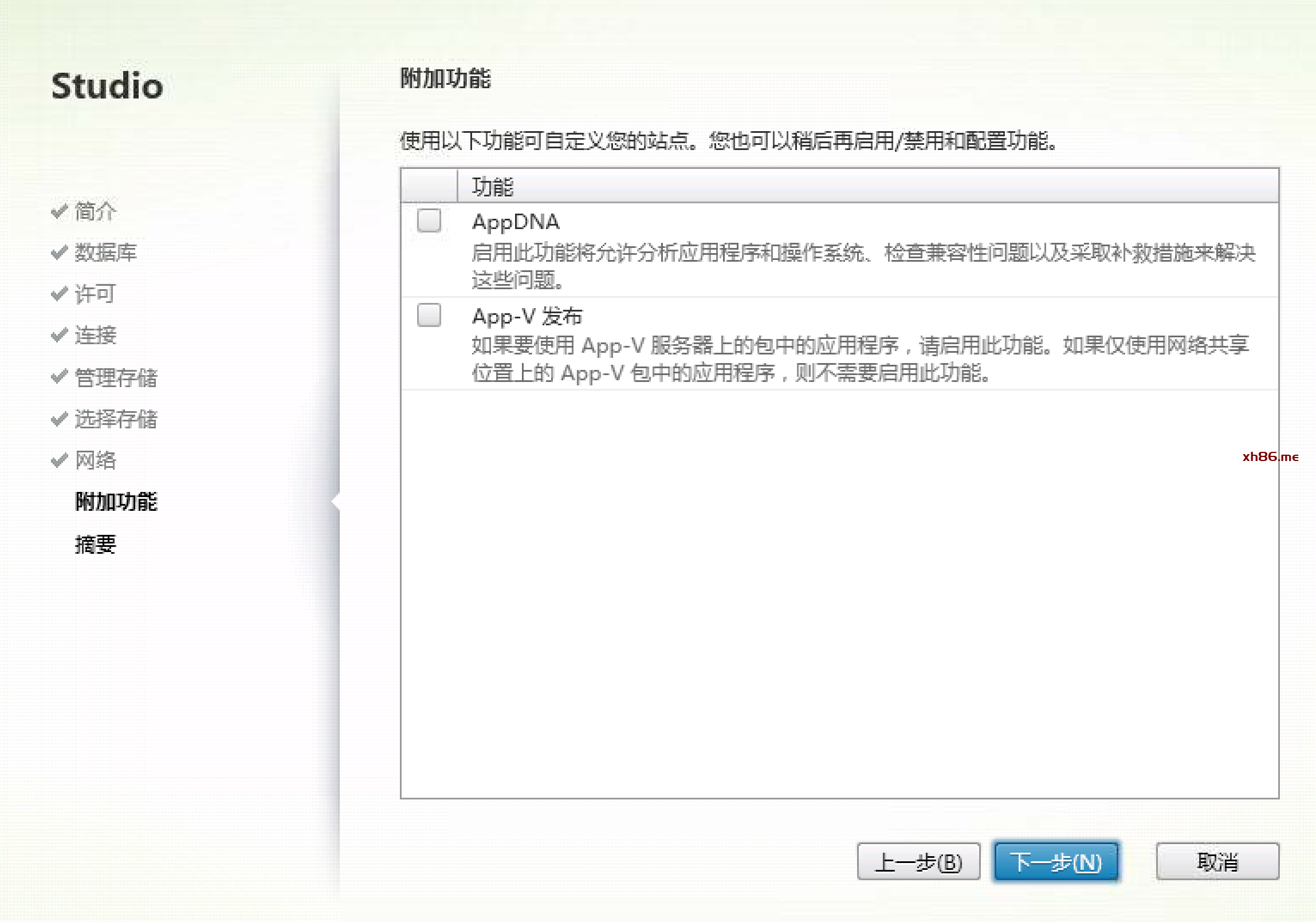

附加的AppDNA、App-V发布,PoC环境较少使用,不用勾选。

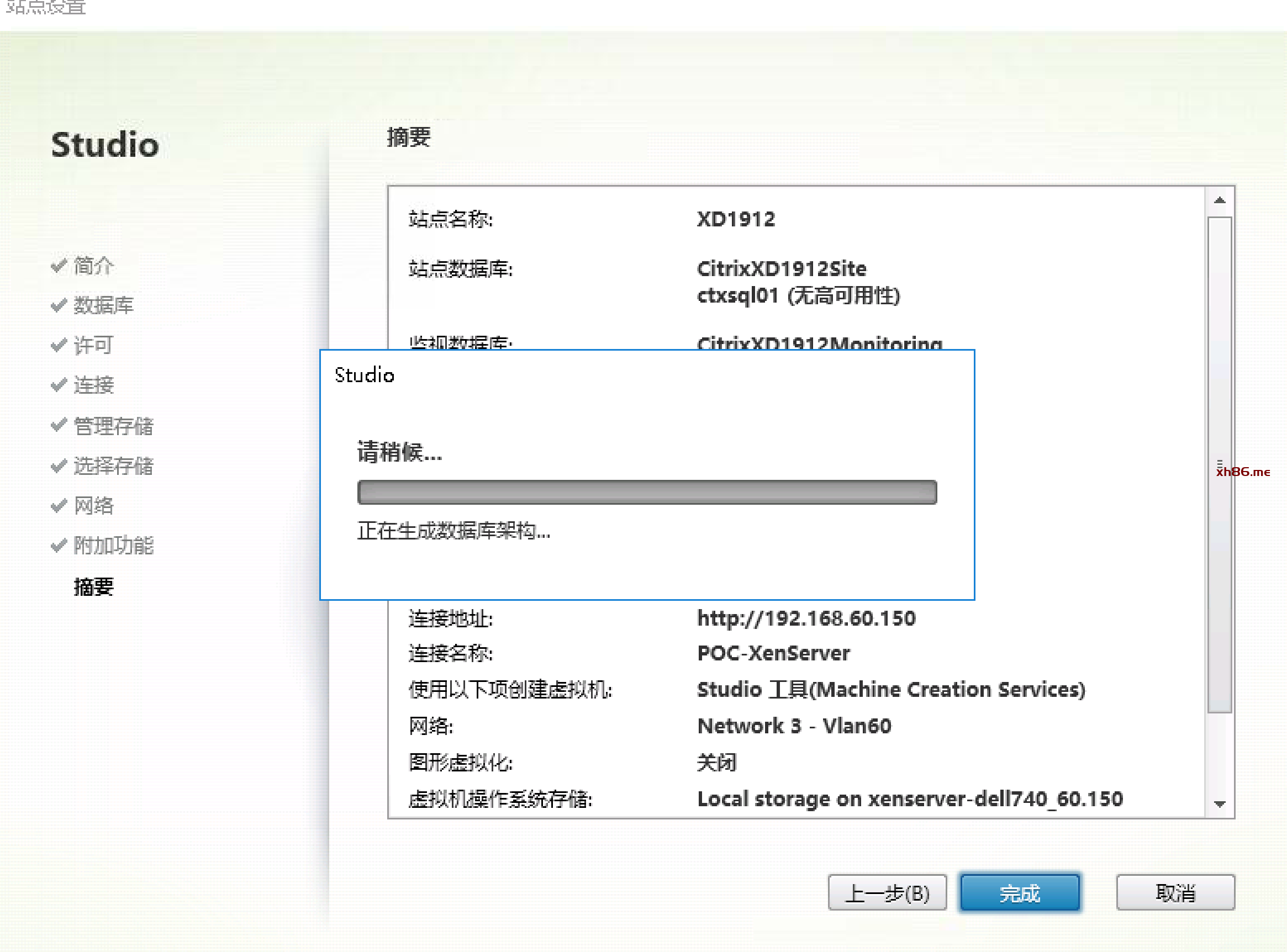

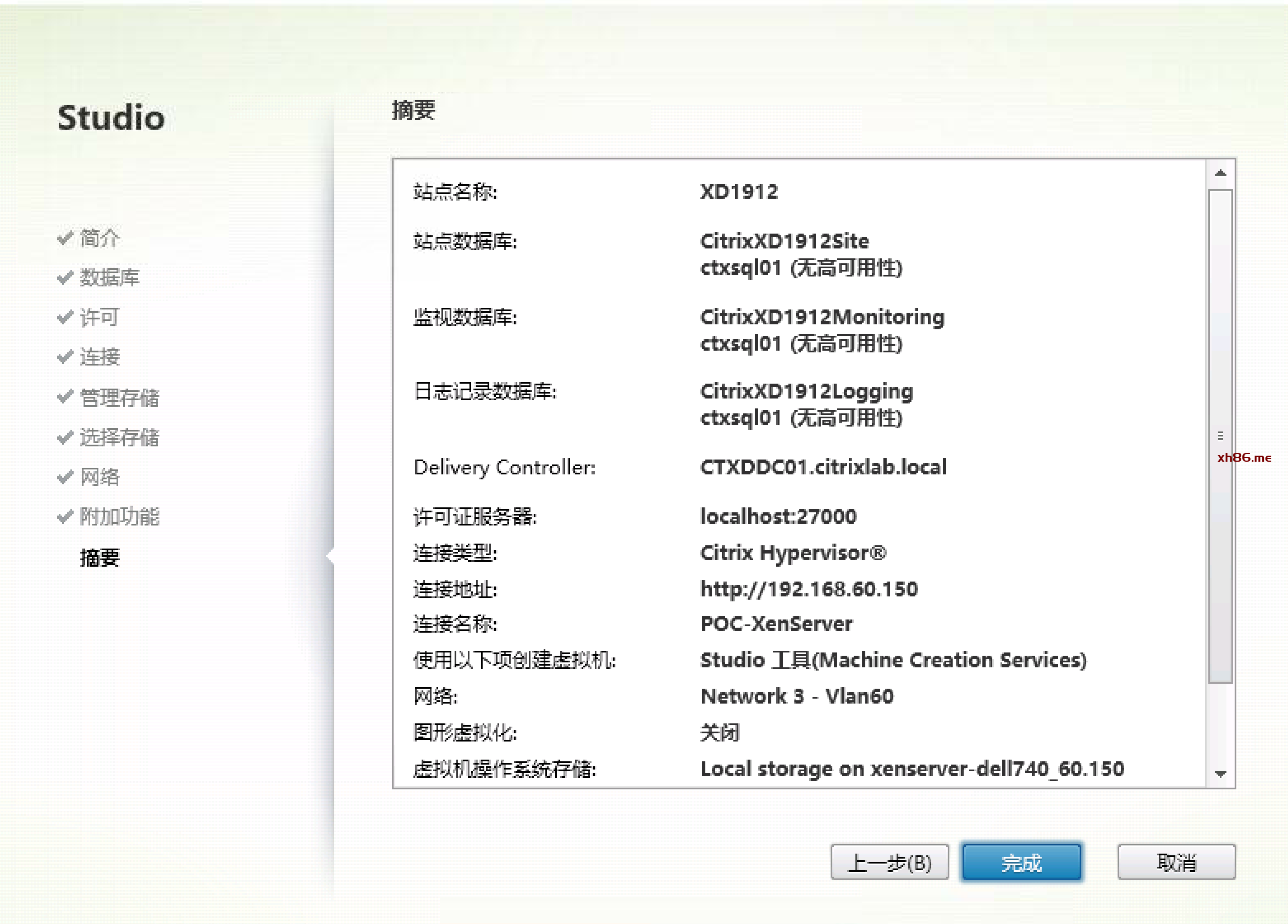

最后会显示摘要,点击完成。

整个过程需要运行几分钟。

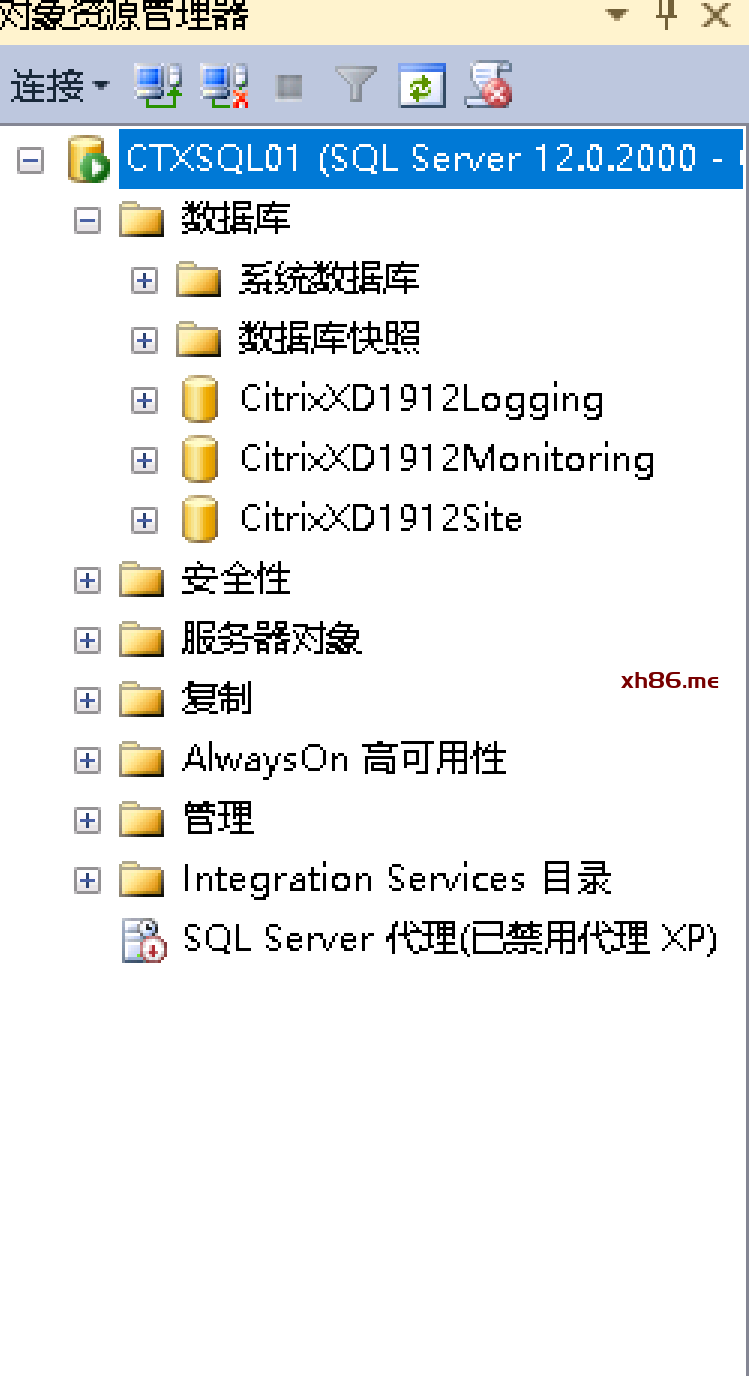

在SQL Server上我们可以看到对应是DB已经被创建。

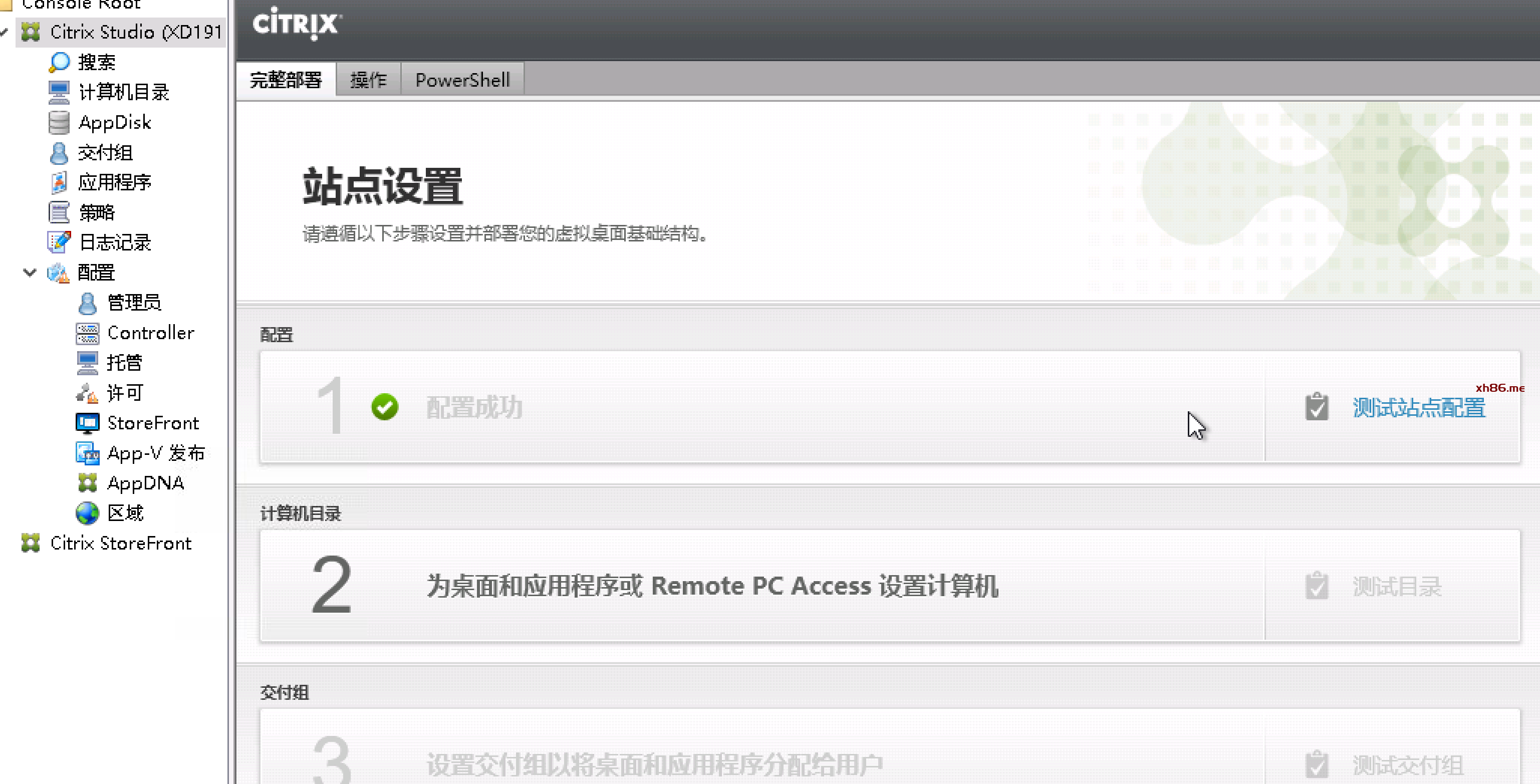

运行完成以后Studio会显示整个站点的情况。

至此,第一台控制器就完成了安装。

StoreFront基本配置

StoreFront:用来为用户登录展示应用、桌面以及思杰移动应用的统一登录站点。它像AppStore一样展现丰富多样的应用,使我们可以在任何设备上快速使用自己定制的应用。

步骤 操作

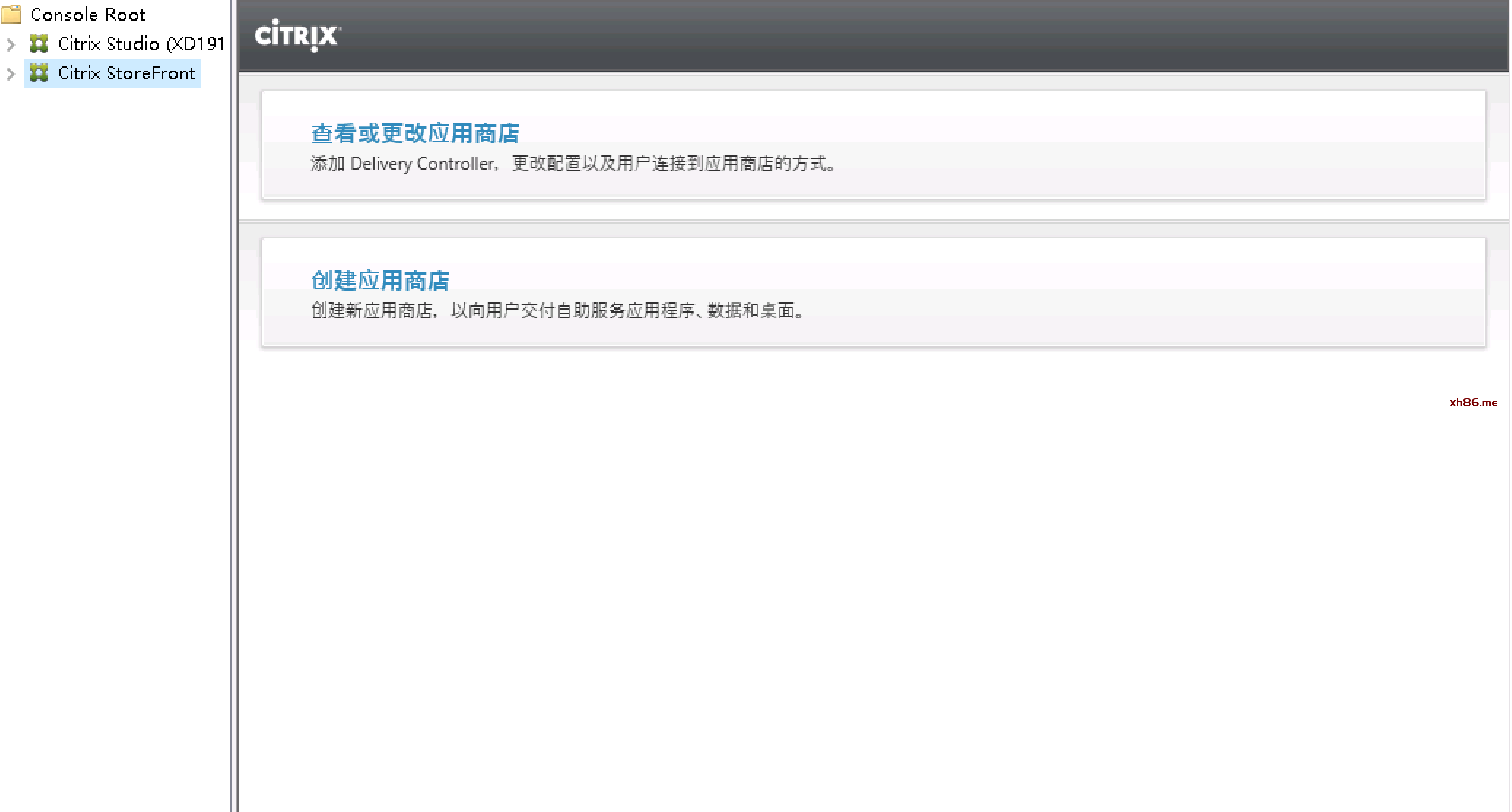

打开StoreFront控制台,选择“创建应用商店”。

输入应用商店名称,并勾选“将此Receiver for Web站点设为IIS的默认值”

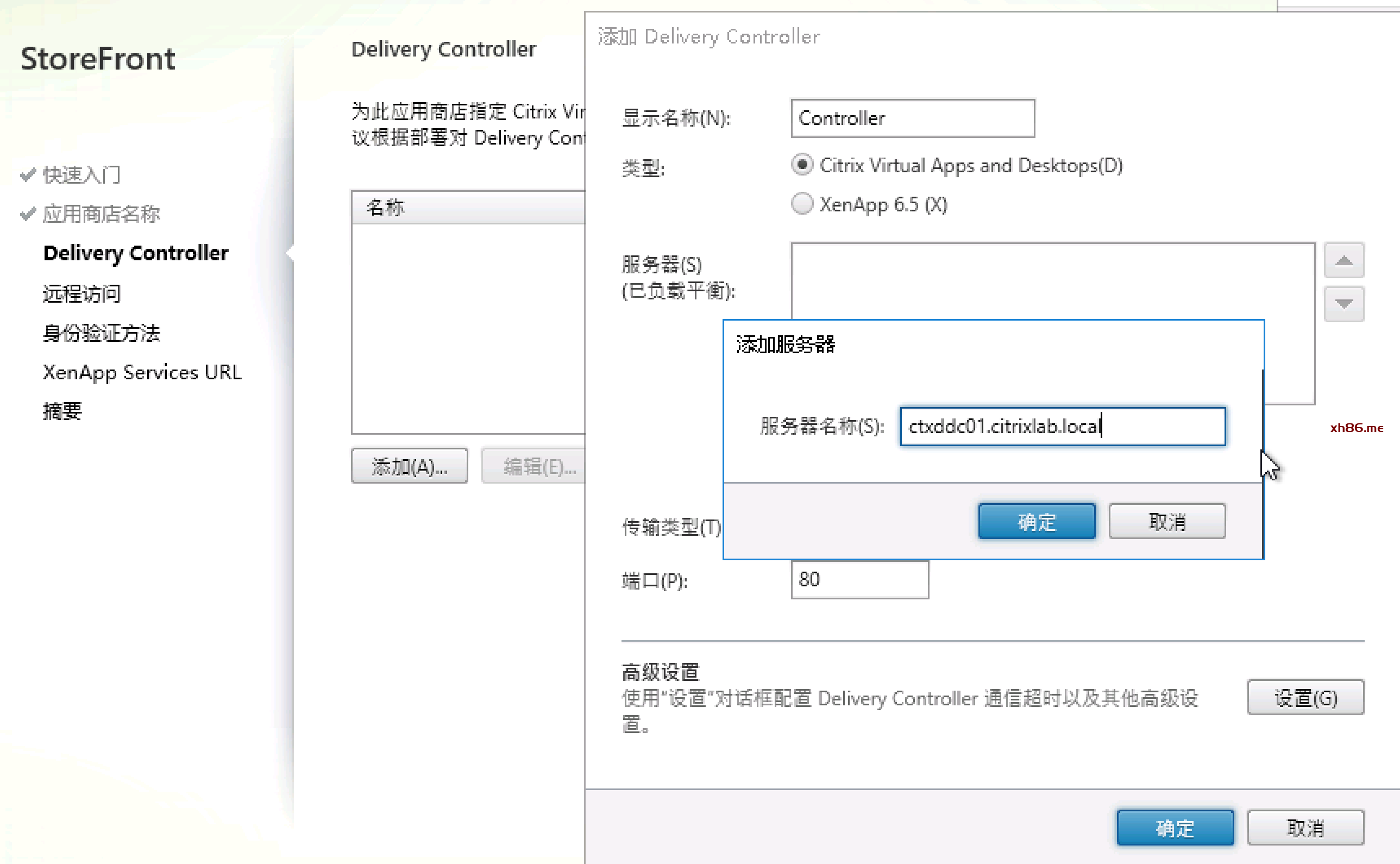

选择添加ctxddc01至“添加Delivery Controller”。

由于NetScaler暂时还没有配置,所以此次不勾选“启用远程访问”,后续有专门章节进行配置说明。

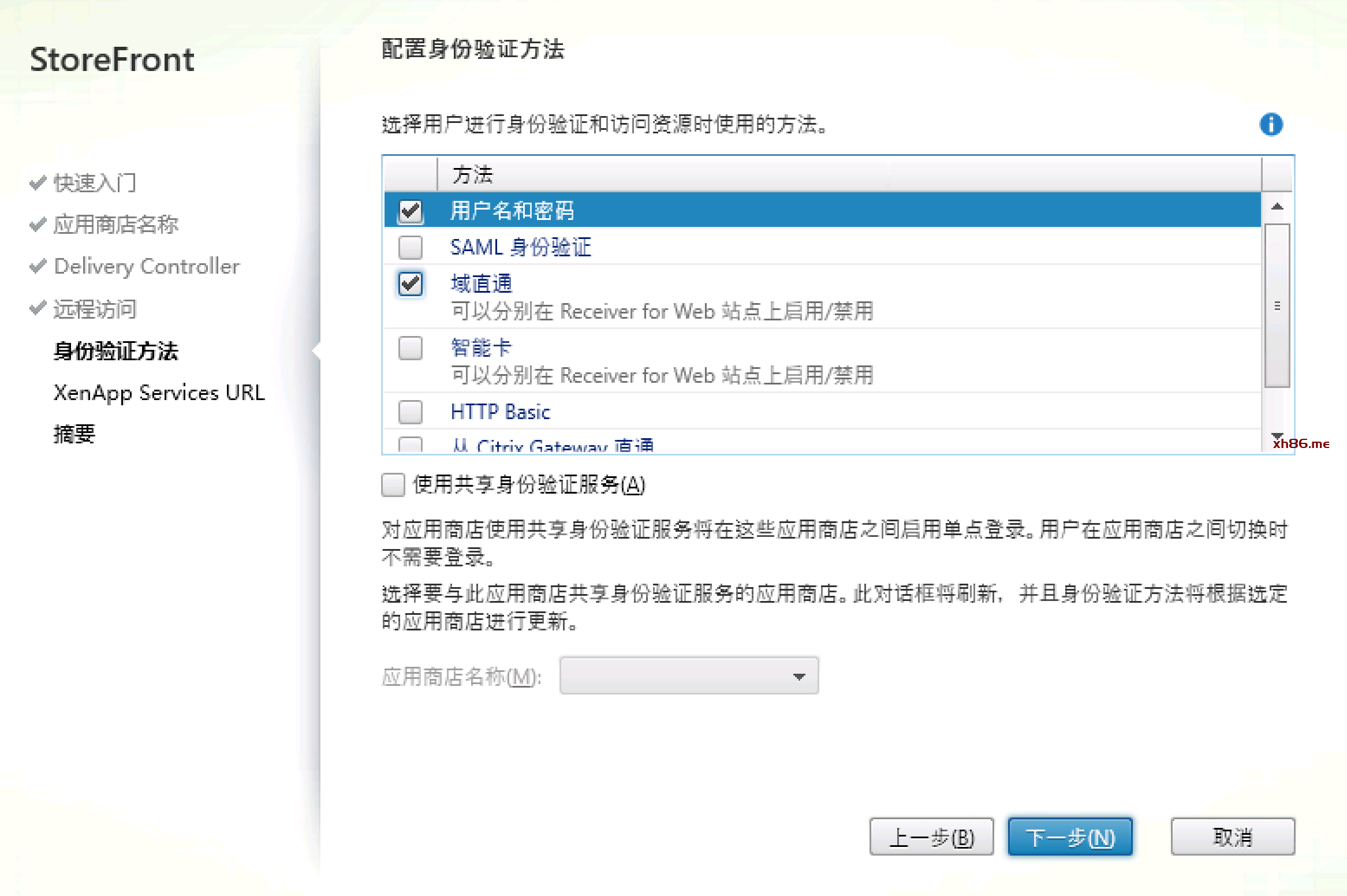

选择身份验证方法,默认的“用户名和密码”需勾选,“域直通”也推荐勾选,尤其在一些SSO的配置中,需要使用到此选项。

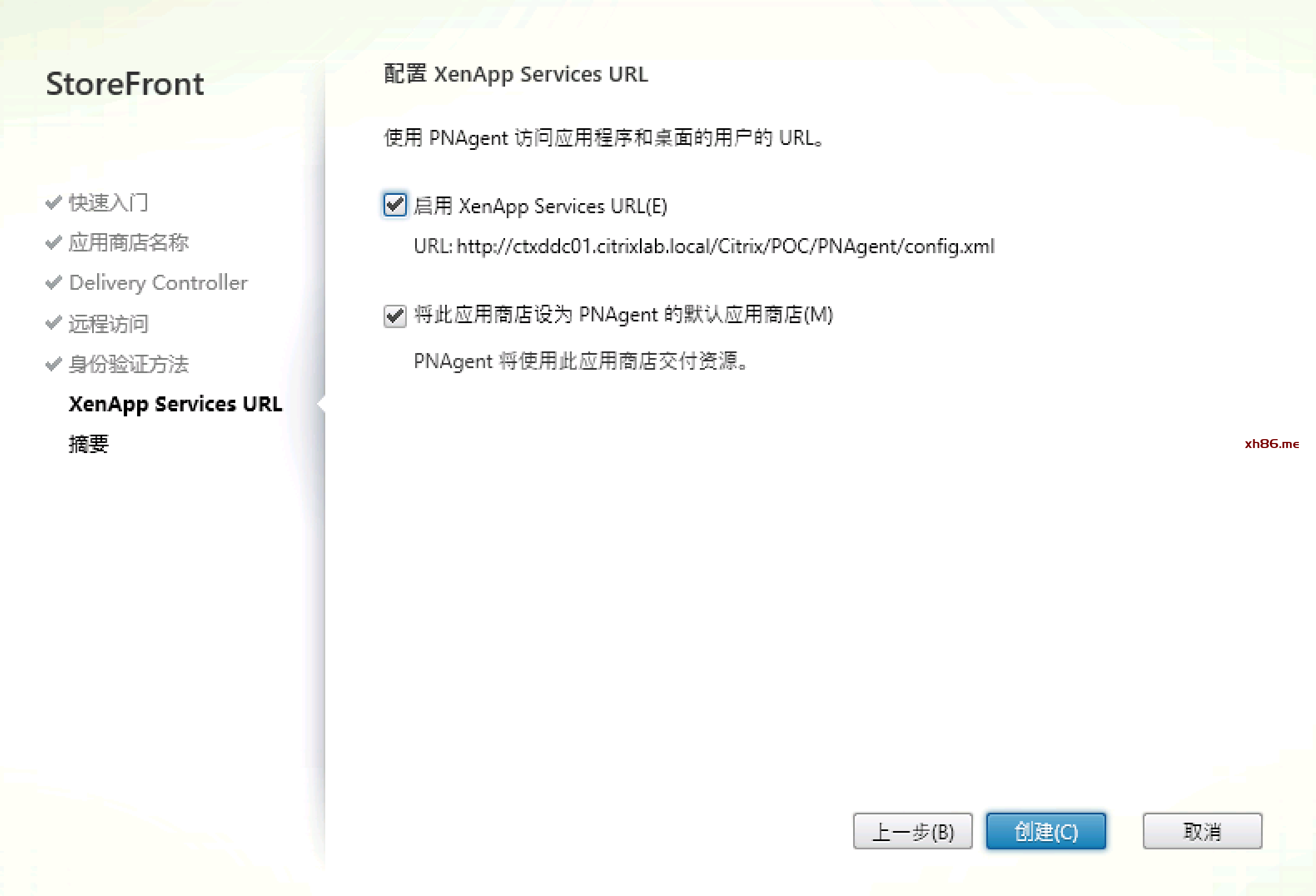

配置XenApp Service URL是用来够老旧版本的Receiver使用的,如果您的终端和系统都是交新的系统,这里可以不勾选。

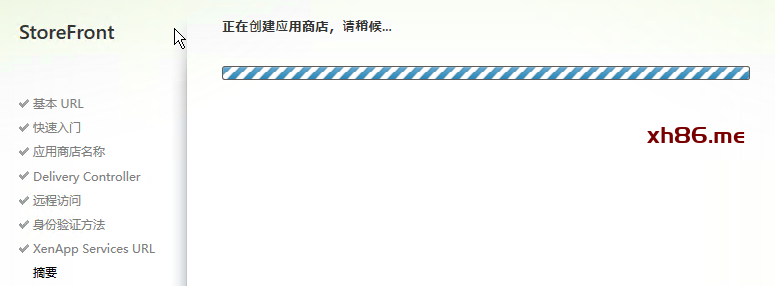

点击创建,运行几分钟完成第一个Store的创建。

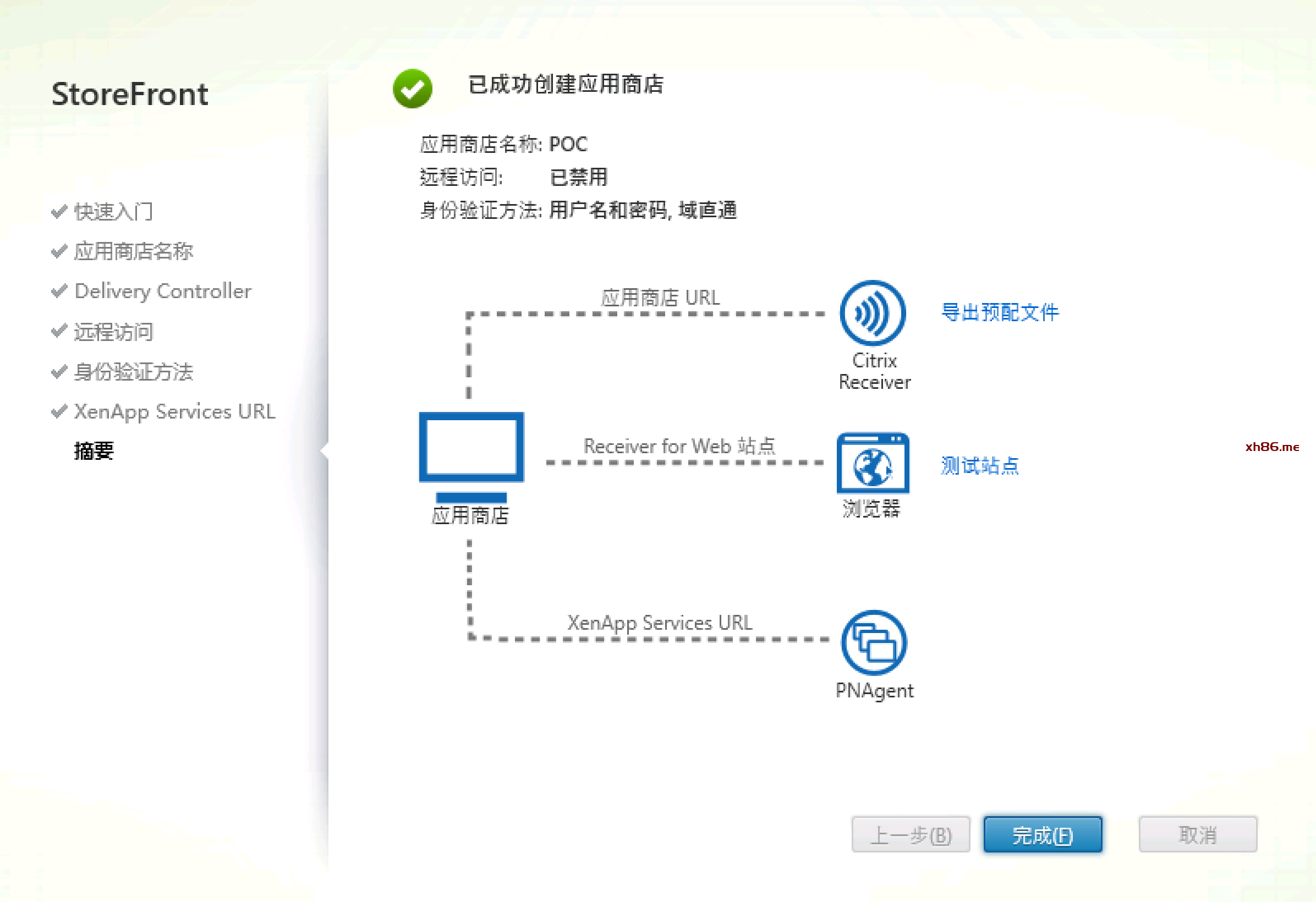

创建完成后会显示如下页面。

点击“测试站点”,会弹出前序配置的“基础URL”通过本地浏览器打开,

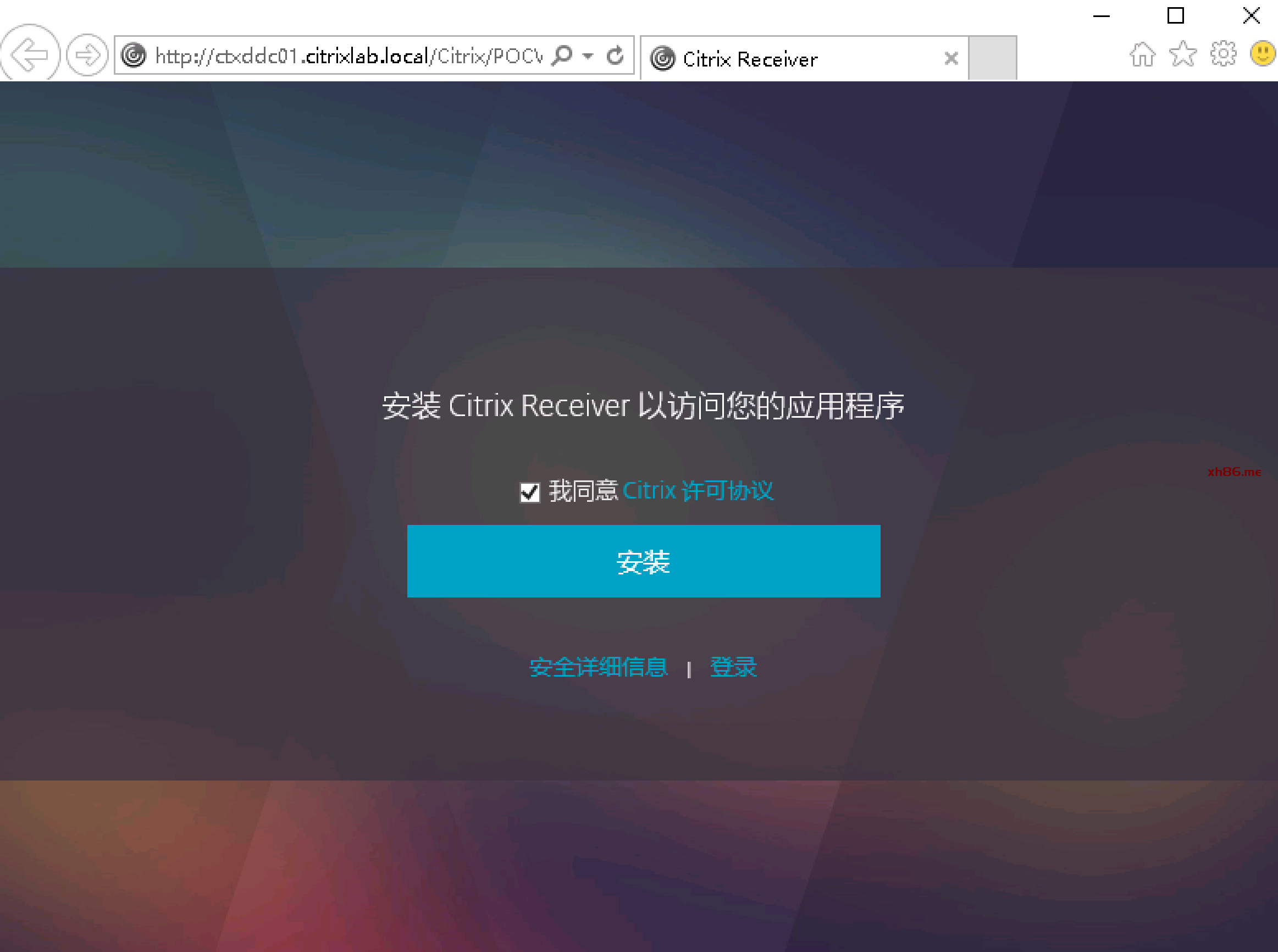

点击“我同意”,进行Citrix Receiver的安装

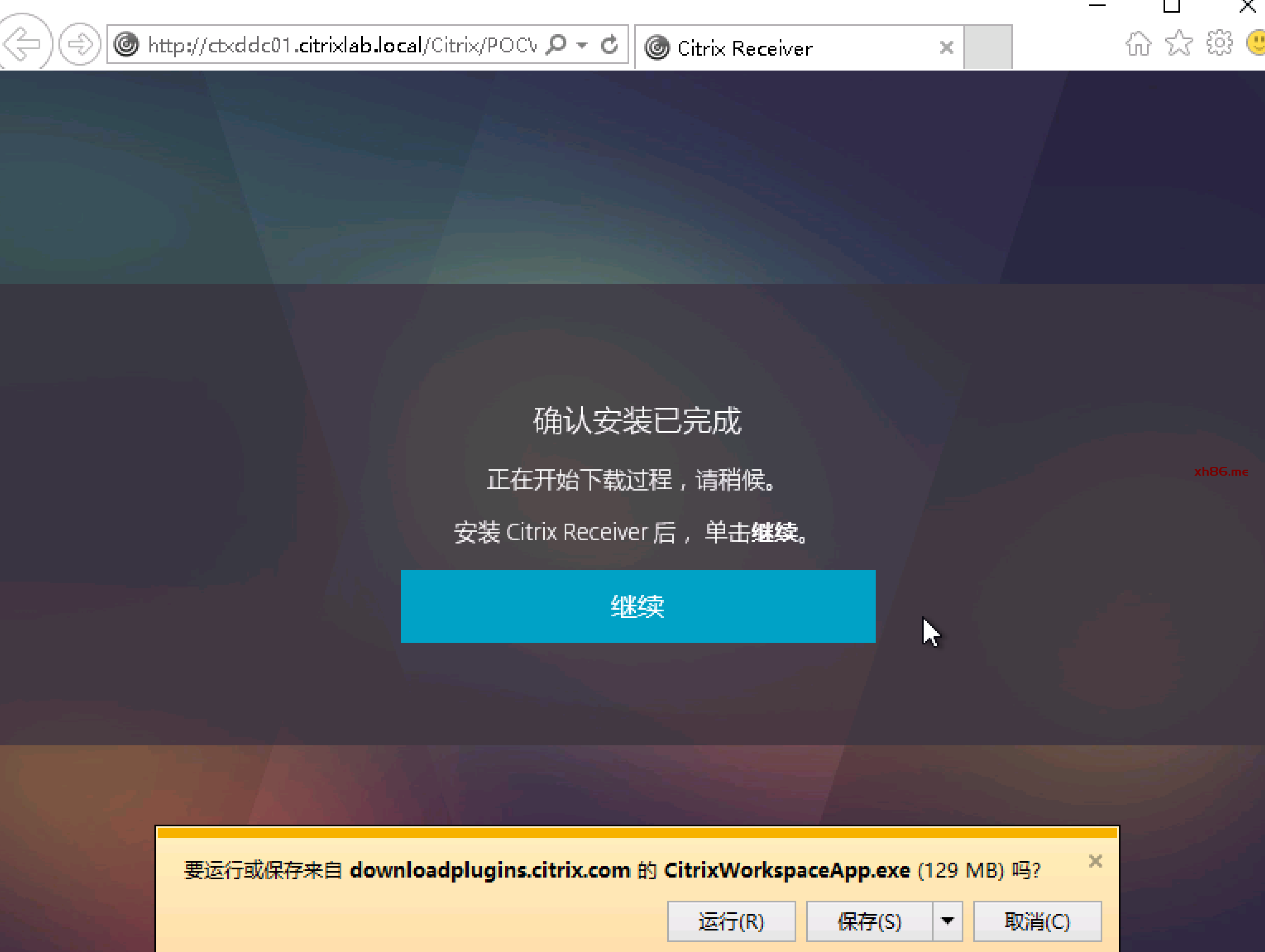

系统自动弹出CitrixWorkspaceApp.exe的下载,点击运行完成Citrix Receiver安装。

Receiver的详细安装配置后续有专门章节说明。

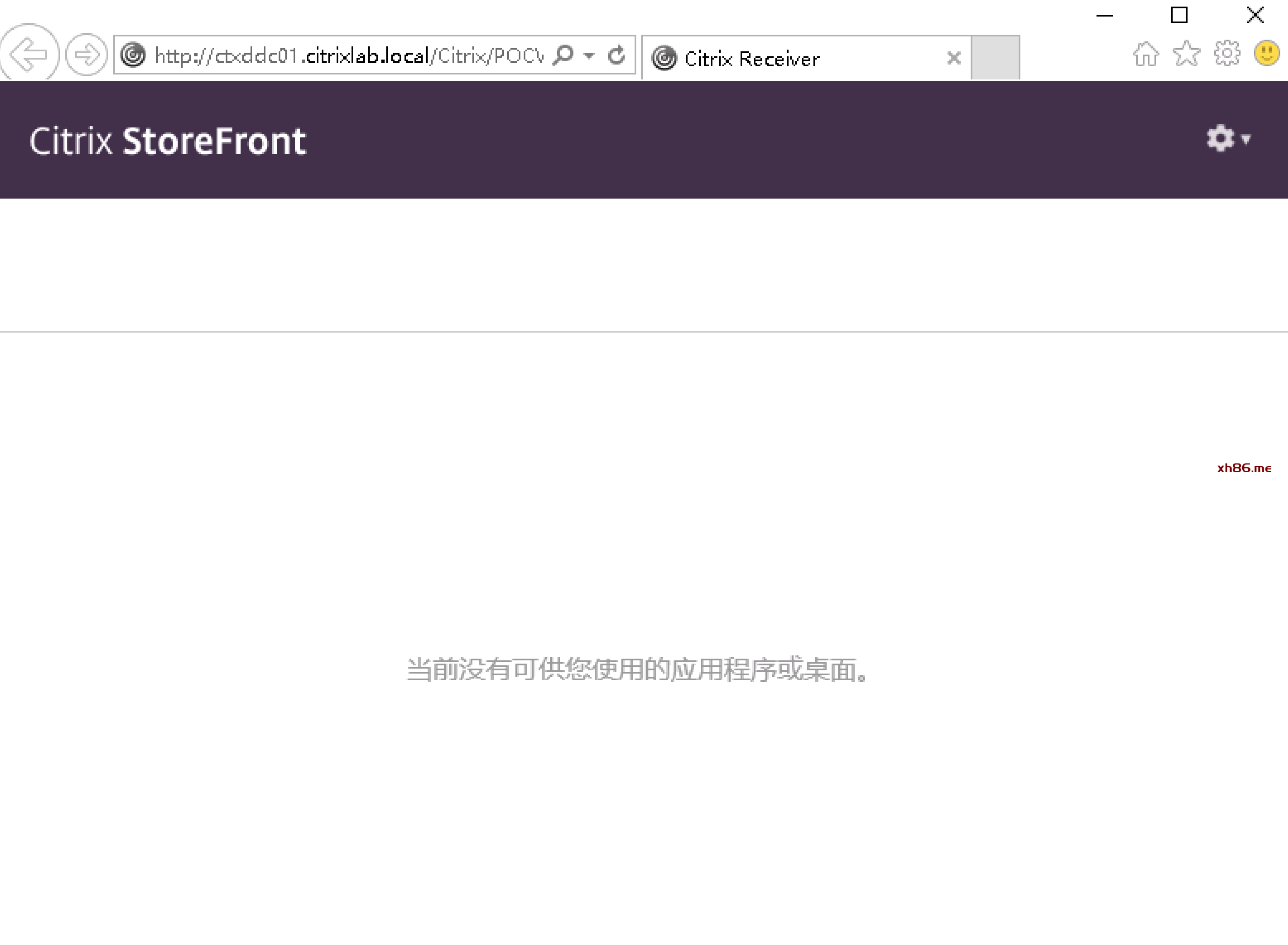

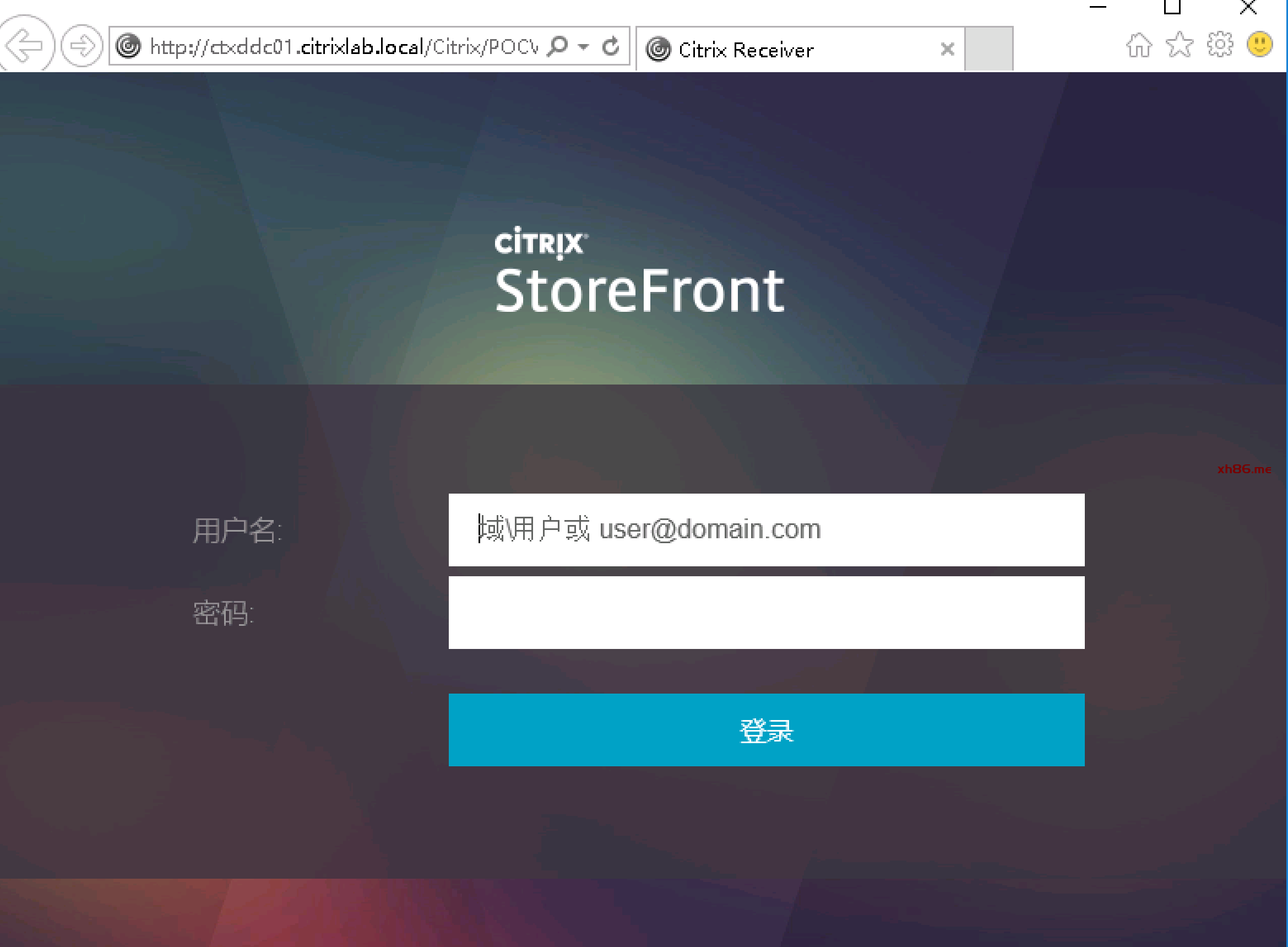

安装完成后,会弹出StoreFront 的Web登录界面,输入一个域账号密码确认能正常登录。

由于还没有资源分配,所以暂时显示为空。

至此,DDC和StoreFront的基本安装和配置已经完成,后续开始进行桌面、应用的批量创建和交付。

产品版本

产品 版本
XenDesktop 1912 LTSR
XenApp 1912 LTSR
XenServer 7.1 LTSR CU2
NetScaler 12.1
