Kafka如何设置内外网和Controller都进行分流

本文目录

参数详解
- listeners
- advertised.listeners
- listener.security.protocol.map
- inter.broker.listener.name
- security.inter.broker.protocol
- control.plane.listener.name
- 示例说明
几种场景的配置方式
- 1. 一台机器部署一套集群
- 2. 内网环境多机器部署集群
- 3. 内网和外网分流
- 3. 内网和外网和Controller分流

1参数详解

listeners

侦听器列表，这里配置的监听器底层调用的是


ServerSocketAdaptor.bind(SocketAddress local)

那么这个说明什么意思呢？说明你配置的监听器将被用于监听网络请求。简单理解就是你建立监听一个通道,别人能够通过这个通道跟你沟通。所以我们需要设置 IP:Port.

这个属性的格式为:

 listeners = listener_name://host_name:port,listener_name2://host_nam2e:port2

可以同时配置多个, 并且用逗号隔开
监听器的名称和端口必须是唯一的,端口相同,就冲突了
host_name如果为空,例如(listeners = ://host_name:port),则会绑定到默认的接口(网卡),一般情况下是localhost，底层调用的是
```
java.net.InetAddress.getCanonicalHostName()
```
将host_name设置为0.0.0.0 则会绑定所有的网卡, 也就是说不管从哪个网卡进入的请求都会被接受处理。但是请注意,假如你设置的是0.0.0.0,那么advertised.listeners 必须要设置,因为advertised.listeners默认请看下使用的是listeners的配置发布到zk中,发布到zk中是给其他Brokers/Clients 来跟你通信的,你设置0.0.0.0,谁知道要请求哪个IP呢, 所以它必须要指定并明确 IP:PORT。具体详情请看下面 示例3

listener_name 是监听名,唯一值, 他并不是安全协议(大部分人都会搞错),因为默认的4个安全协议已经做好了映射, 例如：PLAINTEXT ==> PLAINTEXT . 所以你经常看到的配置

## 这个PLAINTEXT是监听名称,刚好他对应的安全协议就是 PLAINTEXT
## 当然这个是可以自定义的, 详细情况 后面的配置listener.security.protocol.map
listeners = PLAINTEXT://your.host.name:9092

可动态配置该属性

advertised.listeners

发布公开的监听器, 啥叫发布公开的监听器？就是,让Brokers和Clients们都能够知道的监听器,你想想看,listeners是Broker用来监听网络请求的

那么,其他Broker或者客户端想要与它通信,则需要知道具体的IP:PORT吧？所以,为了让别人知道自己的监听器,那么就需要公开出去,当然这个公开的形式,是通过zk来共享数据。

看看broker到zk节点/brokers/{brokerid}/ 下面的信息示例

{
 "features": {},
 "listener_security_protocol_map": {
  "PLAINTEXT": "PLAINTEXT"
 },
 "endpoints": ["PLAINTEXT://localhost:9092"],
 "jmx_port": -1,
 "port": 9092,
 "host": "localhost",
 "version": 5,
 "timestamp": "1647337490945"
}

其中endpoints就是我们发布出去的监听器。这个属性的格式为:


advertised.listeners = listener_name://host_name:port,listener_name2://host_nam2e:port2

默认情况下,advertised.listeners不设置会自动使用listeners属性
advertised.listeners不支持0.0.0.0这种形式, 所以如果listeners属性设置成0.0.0.0，则必须设置advertised.listeners属性。具体请看 示例3因为0.0.0.0是表示的是监听Broker上任意的网卡的, 你将这个发布出去,那么别的Broker和客户端怎么知道你具体的ip和端口呢？
可以同时配置多个, 并且用逗号隔开
可动态配置该属性

listener.security.protocol.map

监听器名称和安全协议之间的映射关系集合。

listeners=PLAINTEXT://localhost:9092

看看上面的配置, PLANINTEXT是监听器名称,那么它对应的安全协议是什么呢？它对应的安全协议是 PLANINTEXT, 为什么呢？那是因为默认情况下,已经有了他们的映射关系。

默认集合：
PLAINTEXT:PLAINTEXT,SSL:SSL,SASL_PLAINTEXT:SASL_PLAINTEXT,SASL_SSL:SASL_SSL

属性格式:

监听名称1:安全协议1,监听名称2:安全协议2

现有的安全协议,有4种, 分别如下, 下为默认监听器名称映射对应的安全协议情况。

PLAINTEXT => PLAINTEXT 不需要授权,非加密通道
SSL => SSL 使用SSL加密通道
SASL_PLAINTEXT => SASL_PLAINTEXT 使用SASL认证非加密通道
SASL_SSL => SASL_SSL 使用SASL认证并且SSL加密通道

当然你也可以自己重新映射监听器名称和安全协议, 比如: 示例4

inter.broker.listener.name

用于Broker之间通信的listener的名称。如果未设置，则listener名称由 security.inter.broker.protocol定义(security.inter.broker.protocol默认值是PLAINTEXT)。

同时设置这个和 security.inter.broker.protocol 属性是错误的。

默认值：空

不可动态配置。

特别注意：这个属性表示是Broker之间的网络通信使用的监听器, 比如 Broker2Broker 但是还有一种就是Controller2Broker、如果没有配置control.plane.listener.name ，那么走的也是inter.broker.listener.name 这个监听器。

根据本地配置的监听器名称, 去查找其他Broker的监听器的EndPoint。所以一般所有Broker的监听器名称都必须一致，否则的话就找不到具体的EndPoint,无法正确的发起请求。

security.inter.broker.protocol

用于在代理之间进行通信的安全协议。

有效值为：PLAINTEXT、SSL、SASL_PLAINTEXT、SASL_SSL。

同时设置该属性和 inter.broker.listener.name 属性是错误的。

默认值：PLAINTEXT (纯文本)

注意这个跟inter.broker.listener.name是有区别的, 这个配置只有四个选项,是安全协议而inter.broker.listener.name是监听名称, 是需要通过这个监听名称去找到它映射的 安全协议 还有 IP:PORT

如果inter.broker.listener.name没有配置,则默认使用security.inter.broker.protocol的配置. 对inter.broker.listener.name而言,最终还是要去找到对应的 IP:PORT。

一般自定义了监听器名称, inter.broker.listener.name就是必须要设置的, 不能使用security.inter.broker.protocol 来代替。

control.plane.listener.name

用于Controller和Broker之间通信的监听器名称, Broker将会使用control.plane.listener.name 来定位监听器列表中的EndPoint

如果未设置,则默认使用inter.broker.listener.name来通信,没有专门的链接。

详情请看：Kafka的客户端NetworkClient如何发起的请求

示例说明

1 . 绑定一个IP, 客户端使用另外的IP访问

让broker 监听localhost:9092. 然后客户端访问broker的具体IP.

listeners=PLAINTEXT://localhost:9092

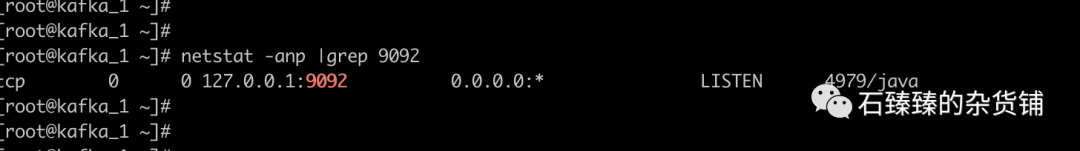

启动之后查看一下监听情况

Linux命令: netstat -anp |grep 9092Mac环境命令：netstat -AaLlnW

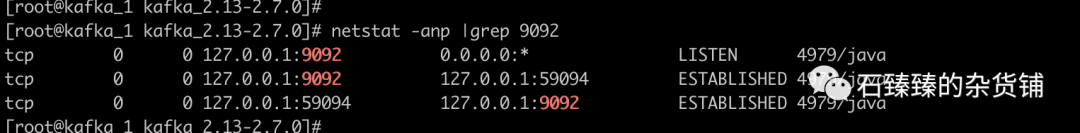

当然,如果你这台机器刚好还是Controller的话,除了了LISTEN, 还能看到ESTABLISHED状态的连接,因为Controller也会给这台Broker建立连接发起请求的，比如通知Broker更新元信息之类的。

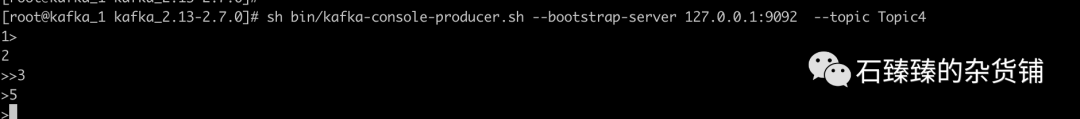

我们使用生产者客户端来生产几条消息

sh bin/kafka-console-producer.sh --bootstrap-server 127.0.0.1:9092  --topic Topic4
## 或者
sh bin/kafka-console-producer.sh --bootstrap-server localhost:9092  --topic Topic4

可以发现正常发送消息。

那么接下来,使用使用具体IP发起请求

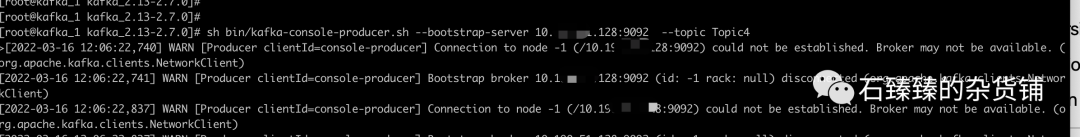

sh bin/kafka-console-producer.sh --bootstrap-server 10.xxx.xx.128:9092  --topic Topic4

[2022-03-16 12:59:07,024] WARN [Controller id=1000, targetBrokerId=1000] Connection to node 1000

(/10.xxx.xxx.xx:9092) could not be established. Broker may not be available. (org.apache.kafka.clients.NetworkClient)

可以看到,客户端提示说不能跟这个ip:port建立连接。

2. listeners 和 advertised.listeners 配置的IP不一样


listeners=PLAINTEXT://xx.xx.xxx.01:9092

advertised.listeners=PLAINTEXT:/xx.xx.xxx.02:9092

假设你本地监听和发布的监听不一样, 那么就会造成其他broker和客户端跟这台broker不能正确的建立链接。

如果你这台Broker刚好还是Controller，那么他也会对自己建立连接, 都是根据advertised.listeners的配置来建立的,同样会失败。其他broker也一样。


[2022-03-16 12:59:07,024] WARN [Controller id=1000, targetBrokerId=1000] Connection to node 1000

(/10.xxx.xxx.xx:9092) could not be established. Broker may not be available. (org.apache.kafka.clients.NetworkClient)

3 . listeners监听任意可用IP, advertised.listeners发布指定IP

在示例2中,我们指定 listeners 监听器和advertised.listeners发布的监听器不一致会导致异常。那么,我们只需要将监听器的和发布的监听器一致就行了

当然,我们还可直接设置监听器监听任意可用IP(该Broker上的可用IP)

listeners=PLAINTEXT://0.0.0.0:9092

当然,如果只是将host设置为 0.0.0.0. 那么会报错

java.lang.IllegalArgumentException: requirement failed: advertised.listeners cannot use the nonroutable meta-address 0.0.0.0. Use a routable IP address.
 at kafka.server.KafkaConfig.validateValues(KafkaConfig.scala:1789)

因为默认情况下,advertised.listeners不设置的话,则默认使用listeners的属性,然而advertised.listeners是不支持0.0.0.0的，所以需要指定暴露的监听器,如下

listeners=PLAINTEXT://0.0.0.0:9092
advertised.listeners=PLAINTEXT://xx.xx.xx.128:9092

这样子配置就不会报错了,其他Broker和客户端会通过advertised.listeners发布的监听器来跟该Broker建立链接。

注意: 这个时候你还可以在这台Broker的机器上使用 localhost 来进行访问。比如：


 sh bin/kafka-console-producer.sh --bootstrap-server 127.0.0.1:9092  --topic Topic4

可以看到也是可以正常发送消息的。

4 . listeners配置多个监听器,内外网分流


listeners = INSIDE://内网IP:9091,OUTSIDE://外网IP:9092

#把OUTSIDE 的安全协议映射成PLAINTEXT INSIDE也映射成PLAINTEXT
listener.security.protocol.map=INSIDE:PLAINTEXT,OUTSIDE:PLAINTEXT

# Broker之间的连接用 INSIDE 监听器
inter.broker.listener.name=INSIDE

设置了2个监听器 ①. INSIDE 监听内网IP ②. OUTSIDE 监听外网IP

因为这个是我们自己定义的监听名称,listener.security.protocol.map默认映射中并没有对应的映射关系所以我们就需要主动设置这个映射关系 listener.security.protocol.map=INSIDE:PLAINTEXT,OUTSIDE:SSL

不然会抛异常

Caused by: java.lang.IllegalArgumentException: No security protocol defined for listener INSIDE

at kafka.cluster.EndPoint$.$anonfun$createEndPoint$2(EndPoint.scala:48)

注意:自定义了监听器,则必须要配置inter.broker.listener.name

确定好内部的broker之间通信的监听器. 并确保能够正常访问。

这样Broker直接就会通过内网互相连接, 客户端除了可以通过内网连接(如果在内网环境的话),也可以通过外网连接。

2几种场景的配置方式

1. 一台机器部署一套集群

这种场景一般是自己开发测试的时候, 比如自己搭建一个集群,学习学习,但是又没有那么多机器,那么就可以在一台电脑上部署多个Broker。

只配置listeners属性


listeners = 监听名称://your.host.name:port

关于监听名称,默认的映射关系有4种。

PLAINTEXT => PLAINTEXT 不需要授权,非加密通道
SSL => SSL 使用SSL加密通道
SASL_PLAINTEXT => SASL_PLAINTEXT 使用SASL认证非加密通道
SASL_SSL => SASL_SSL 使用SASL认证并且SSL加密通道

简单一点,用PLAINTEXT就够了, 这里我们可以把host给去掉, 或者使用localhost


listeners = PLAINTEXT://:port
或者
listeners = PLAINTEXT://localhost:port

如果没有配置host，会调用java.net.InetAddress.getCanonicalHostName()获取本机host. 默认情况下就是localhost.

这里之所以建议你不填写具体的host,是因为一般自己搭建玩玩的时候可能网络IP会经常变动(例如家里的和公司), 如果绑定了具体的IP的话,每次重启都要更换配置就很麻烦。

可以看看Broker启动后注册到zk中的配置如下

{
 "features": {},
 "listener_security_protocol_map": {
  "PLAINTEXT": "PLAINTEXT"
 },
 "endpoints": ["PLAINTEXT://localhost:9092"],
 "jmx_port": -1,
 "port": 9092,
 "host": "localhost",
 "version": 5,
 "timestamp": "1647337490945"
}

这个endpoints 就是broker注册到zk的访问地址, 如果其他Broker或者客户端要跟这台Broker发生网络请求话, 就是拿的这里面的值。

所以,你想想看,如果是不同机器上,你配置的host是 localhost, 是不是就访问不了？

当然,listeners属性的host,我们也可以自己去hosts文件里面配置别的域名。配置域名指向的具体IP, 这样的话那还能奏效。就是每个Broker和客户端都要配置host,这就比较麻烦,所以还不如直接配置IP呢。

2. 内网环境多机器部署集群

这种是绝大部分的场景, 一般公司部署集群都是在公司内网环境下, Broker之间和Broker与客户端之间都在同一个网络环境。并且安全协议都是直接PLAINTEXT(明文)或者其他


listeners=PLAINTEXT://ip:port

3. 内网和外网分流


listeners=INTERNAL://内网ip:port1,EXTERNAL://外网ip:port2

#把OUTSIDE 的安全协议映射成PLAINTEXT INSIDE也映射成PLAINTEXT
listener.security.protocol.map=INTERNAL:PLAINTEXT,EXTERNAL:PLAINTEXT

# Broker之间的连接用 INSIDE 监听器
inter.broker.listener.name=INTERNAL

配置了两个监听器,每个Brokerinter.broker.listener.name=INTERNAL 使用内网交流。

其他的客户端例如Producer和Consumer 请求的时候直接访问外网IP.

3. 内网和外网和Controller分流


listeners=INTERNAL://内网ip:port1,EXTERNAL://外网ip:port2,CONTROLLER://内网ip:port3,

#把OUTSIDE 的安全协议映射成PLAINTEXT INSIDE也映射成PLAINTEXT
listener.security.protocol.map=INTERNAL:PLAINTEXT,EXTERNAL:PLAINTEXT,CONTROLLER:PLAINTEXT

# Broker之间的连接用 INSIDE 监听器
inter.broker.listener.name=INTERNAL
control.plane.listener.name=CONTROLLER

这样配置

Controller2Broker或者Broker2Controller
Broker2Broker
Clients2Broker

他们都会会有独立的网络通信线程
