RouterOS创建EOIP隧道

概述

EOIP隧道，全称Ethernet over IP，通俗点就是基于IP的二层网络，有点像VPLS。

在Routeros里面，我们可以创建如GRE隧道，IPIP隧道，EOIP隧道等。今天我们讲解一下EOIP隧道是如何搭建的。

用途：可以当做一条虚拟的网线，然后绑定到接口或者桥（Bridge），实现二层网络和三层的互通。

在二层里面，可以将HQ的网络传输到分支上面，让分支也能用上总部的网段。

在三层里面，可以做路由互通。

两端需要公网IP互通（或者通过SSTP等方式互通）

假设我们在分支上面建立了一个AC（无线控制器，【服务器，监控，指纹考勤等亦可】），需要和总部一样使用192.168.11.0/24的网段进行管理。AC使用模拟器PC-6来代替，连接到Ether5接口。

在Main ROS里面点击Interface，点击+号，选择EoIP Tunnel

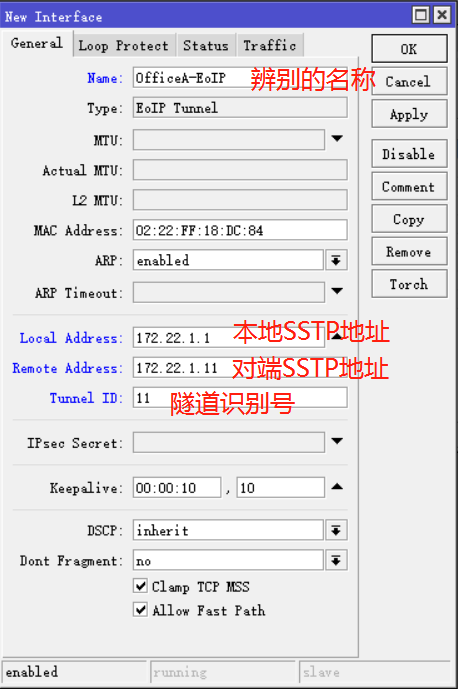

在弹出的窗口中输入一下信息（多个EOIP的话，隧道识别号一定要不同）

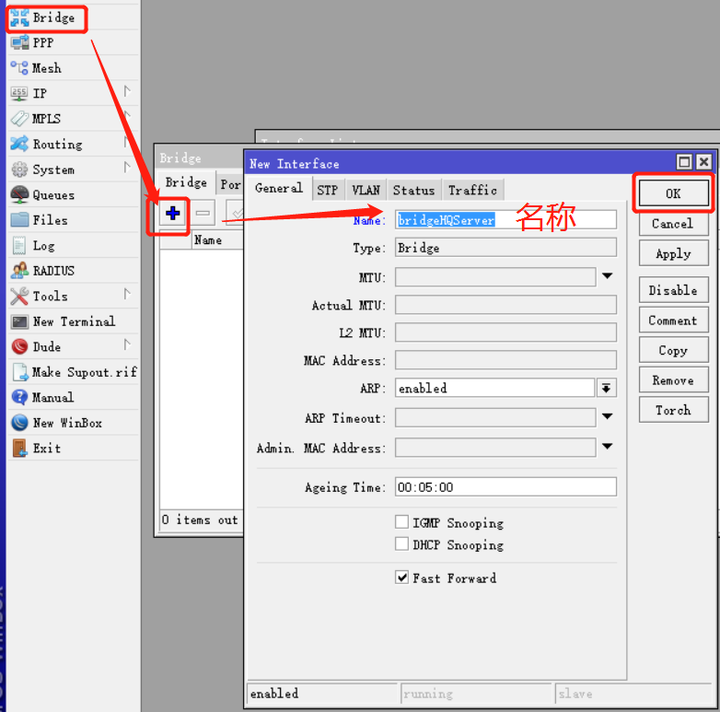

点击Bridge，创建一个桥

将原先的网口的网络迁移到桥这个虚拟接口上去。

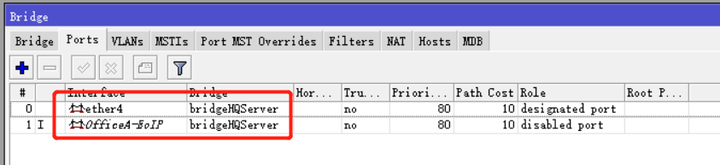

把ETHER4接口和OfficeA-EoIP挂在到bridgeHQServer桥下面去

完成后如下图：

3.修改DHCP接口为bridgeHQServer

点击IP->DHCP Server

总部配置完成。

同理，在分公司配置EOIP隧道

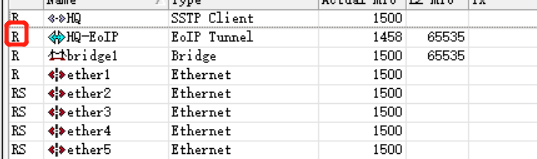

完成后便可看到R，表示Running 运行中

2.创建一个桥，并且关联此HQ-EoIP隧道和Ether5接口

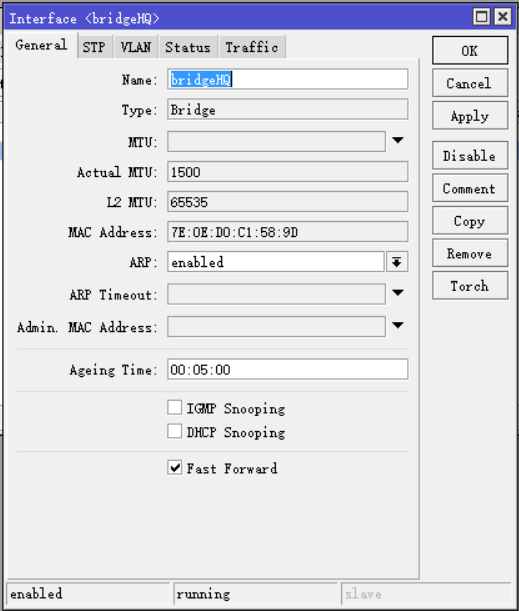

点击Bridge>+号，创建一个bridgeHQ

切换到Ports标签

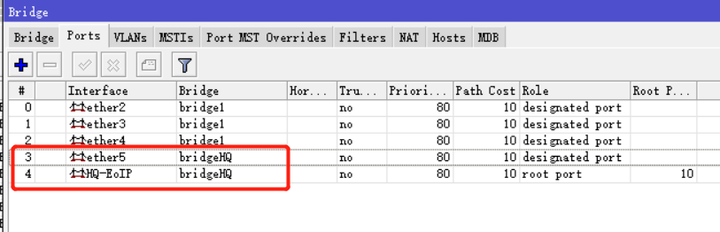

将Ether5接口和HQ-EoIP加入到bridgeHQ

分公司配置完成。

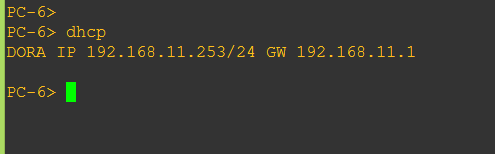

打开PC-6，使用DHCP，看看是否能获取192.168.11.0/24的网段

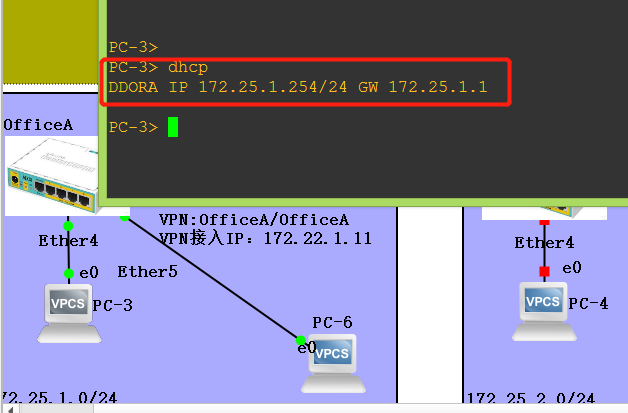

打开PC-3，DHCP获取原来的172.25.1.0/24网段

以上证明我们已经通过EOIP隧道成功将总部的网段桥接给分公司了。
