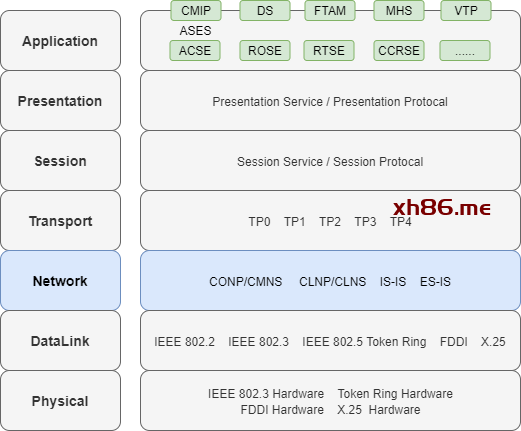

OSI 定义了七层模型，那为啥叫 OSI 参考模型？因为 OSI 不仅定义了七层模型，还定义了各层的网络协议，比如：CLNS 、CONP 、IS-IS 等等。但是很多协议，几年时间都无法定稿，定稿的部分也很复杂，实现成本过高。

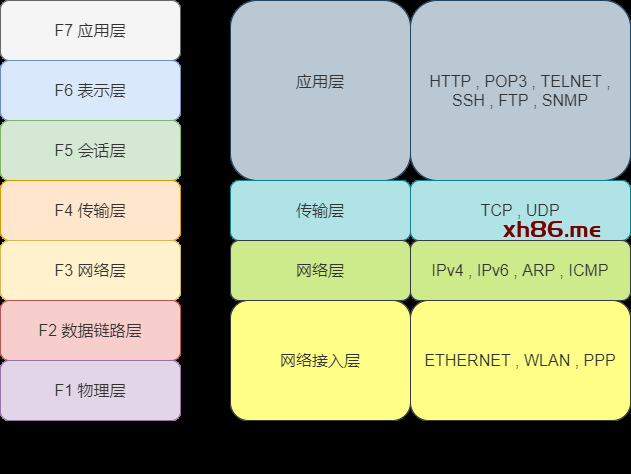

而 TCP/IP 协议族是先有网络协议，再参考 OSI 的网络分层模型，建立 TCP/IP 网络模型。虽然不如 OSI 完善，但是 TCP 、IP 等协议可直接投入使用。

最后，OSI 大部分项目不了了之，几乎只剩下参考模型。

IS-IS

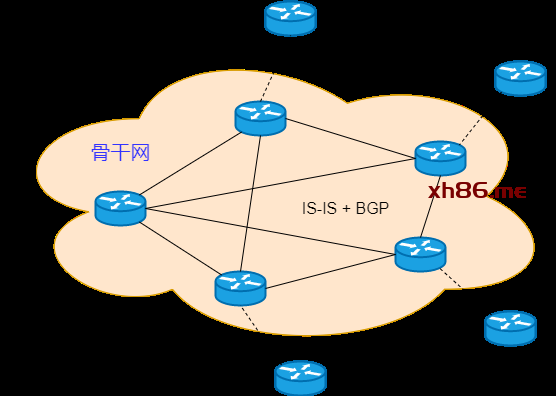

其中 IS-IS 是为数不多的、现网还在使用的 OSI 网络协议。IS-IS ，即 Intermediate System to Intermediate System ，中间系统到中间系统，是一种链路状态路由协议。与 OSPF 很像，IS-IS 通过 Hello 报文发现对方，建立邻居关系，交互 LSP ，LSP 会存储在自己的 LSDB 中，采用 SPF 算法进行计算，最后得到 IS-IS 路由。

IS-IS 是为 CLNP（ ConnectionLess Network Protocol ，无连接网络协议）的动态路由协议，可以把 OSI 中的 CLNP 理解为 TCP/IP 的 IP 协议，两个协议的功能非常相似。IS-IS 是无法运行在 TCP/IP 环境中的，后来对 IS-IS 进行了扩展，让它可以同时支持 IP 路由，这种 IS-IS 叫做集成 IS-IS（ Integrated IS-IS ）。

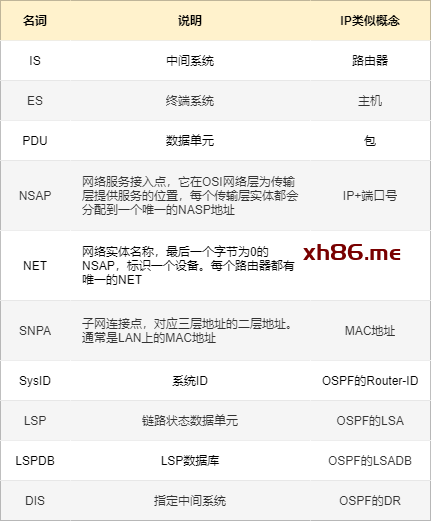

常用名词

ISO ：国际标准化组织，即在国际上促进各领域的标准化实现，比如 ISO9000 质量体系、OSI 参考模型。

OSI 模型有两种通信类型：CONS（面向连接的网络服务）和 CLNS（无连接网络服务）。

CONS ：面向连接的网络服务。CONP 连接的网络协议，用来支持 CONS 服务。但现在 CLNS 已经取代了 CONS 服务。

CLNS ：无连接的网络服务。由 CLNP 协议支持。

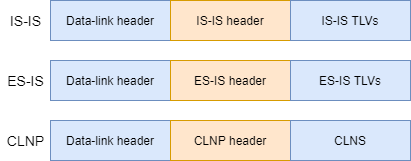

CLNP ：无连接网络协议，类似 IP 协议，是 OSI 模式下的 CLNS 的网络协议。有时也叫 CLNS 协议。IS-IS 、ES-IS 、CLNP 都是网络层协议，直接封装在数据链路层帧内。而 TCP/IP 的 OSPF 报文是封装在 IP 报文里的。

IS ：中间系统。IS-IS 协议中，路由器就是中间系统。

ES ：终端系统。IS-IS 协议中，比如主机、服务器等

IS-IS ：中间系统到中间系统，是 OSI 协议中的动态链路协议，在 CLNS 环境中，IS 之间动态的交换路由信息的协议,后来扩展到同时支持 TCP/IP 协议。OSPF 是 TCP/IP 下的动态链路协议。

集成 IS-IS ：IS-IS 仅支持 CLNS 网络环境，不支持 IP 网络环境。后来 IETF 对 IS-IS 进行了修改和扩展，叫做集成 IS-IS（ Integrated IS-IS ）。集成 IS-IS 能同时在 TCP/IP 和 OSI 网络中，为提供动态的路由信息交换。集成 IS-IS 能同时处理多个网络层协议，比如 IP 和 CLNP ，而 OSPF 只支持 IP 一种。

ES-IS ：终端系统与中间系统的通信协议。不属于路由协议。ES 和 IS 间建立邻接关系，数据链路地址到网络地址的映射。类似于 TCP/IP 协议中的 MAC 地址到 IP 地址的映射。

LSP ：链路状态报文，是 IS-IS 用于描述链路状态信息，类似 OSPF 的 LSA 。IS 把网络中的 LSP 搜集起来，再装载到自己的 LSDB 中，然后基于 LSP 进行路由计算。LSP 分为两种：Level-1 LSP 和 Level-2 LSP 。

PDU ：数据单元，OSI 网络层协议报文，类似于 TCP/IP 中的 IP 报文。

OSI 地址

NSAP

在 OSI 协议栈中，NSAP ，即网络服务器接入点，是 OSI 网络层的地址，在 OSI 协议栈中定位资源的地址。不但包含标识设备的地址信息，还包含标识上层协议类型或服务类型的内容。类似于 TCP/IP 中的 IP 地址和 TCP 或 UDP 端口号的组合。

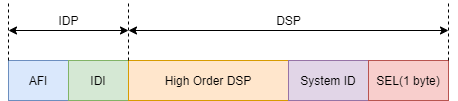

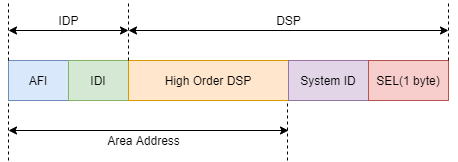

NSAP 地址由 IDP（初始域部分）和 DSP（域指定部分）组成，IDP 和 DSP 又进一步划分。IDP 和 DSP 长度可变，那么 NSAP 地址的总长度也不固定，最短是 8byte ，最长是 20byte 。

AFI ：长度是 1 byte ，表示地址的分配机构，也指定地址的格式。AFI 值是 49 时，表示本地管理，即私有地址空间。

IDI ：表示域，长度可变。

High Order DSP ：长度可变，在一个域中进一步划分区域。

System ID ：表示一个区域内的某台设备，长度固定 6 byte ，通常使用 16 进制表示，比如 1234.abcd.5678 。同时，要保证域内设备的 System ID 必须是唯一的。设备的 MAC 地址刚好是 6 byte ，使用设备的 MAC 地址作为 System ID 是个不错的方案。

SEL ：长度是 1 byte ，表示上层协议类型或服务类型。相当于 TCP/IP 中的端口。

IDP ：相当于 IP 地址的网络号，由 AFI 和 IDI 组成。AFI 表示地址分配机构和地址格式，IDI 表示域。

DSP ：相当于 IP 地址的子网号和主机地址。由 High Order DSP 、System ID 和 SEL 组成。High Order DSP 用来分隔区域，System ID 用来区分主机，SEL 用来表示服务类型。

Area Address ：长度可变，最短是 1 byte。由 IDP 和 DSP 的 High Order DSP 组成，既能够表示路由域，又能表示域中的区域，叫做区域地址，相当于 OSPF 中的区域编号。

NET

OSI 协议栈中，还有一个重要的地址，它就是 NET ，即网络实体名称。SEL 值为 0 的 NASP 地址就是 NET ，它表示设备的网络地址。SEL 为 0 ，即未标识上层协议类型，只用于表示设备本身。即使在纯 TCP/IP 环境中部署 IS-IS ，也必须为每台运行 IS-IS 的设备分配 NET ，否则无法正常工作。为设备指定 NET 后，设备就可以解析出区域 ID ，以及设备的系统 ID 。通常，一个设备指定一个 NET ，当然，也支持指定多个 NET ，但是系统 ID 必须相同。系统 ID 相当于 OSPF 的 Router-ID 。

NSAP 是使用一个地址表示一台路由器，而 IP 是路由器的每个端口都分配一个 IP 地址。

在 NET 中，区域 ID 的长度可变，因此 NET 的长度不固定。设备如何识别出区域 ID 和系统 ID 呢？以 49.0001.1234.abcd.5678.00 为例。

NET 最后一个字节是 SEL ，对应的值必须是 0 ，相邻的六个字节是系统 ID ，其余部分就是区域 ID 。在同一个区域的两台 IS-IS 设备，区域 ID 必须相同，系统 ID 必须不同。

配置举例：

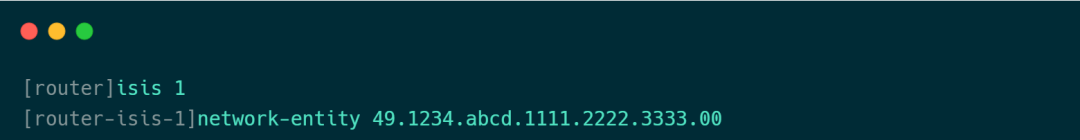

isis 命令创建进程，并进入配置视图，isis 命令可指定进程 Process-ID 。如果未指定 Process-ID ，系统就会自动分配一个默认的。配置视图下，network-entity 命令配置 NET ，NET 是 49.1234.abcd.1111.2222.3333.00 ，系统 ID 是 1111.2222.3333 ，也可以是接口的 MAC 地址；区域 ID 是 49.1234.abcd 。配置 NET 时，只需要关注区域 ID 和系统 ID 这两个信息。
