VRRP与HSRP实现对比

协议对比

表5-17 HSRP与VRRP协议对比

参数	HSRP	VRRP
通用性	Cisco私有协议，通用性差	标准协议，通用性好
协议报文目的MAC	00-00-0c-07-ac-Group_ID	00-00-5e-00-01-VRID
协议报文目的IP	224.0.0.2	224.0.0.18
TTL	1	255
封装方式	封装在UDP报文内，端口号1985	封装在IP报文内
Hello报文缺省发送频率	发送周期3秒，9秒超时	发送周期1秒，3秒超时
Track接口能力	支持	支持
协议状态机	六种：Initial、Learn、Listen、Speak、Standby和Active	三种：Initialize、Master和Backup

命令对比

配置备份组

standby group-number ip virtual-ip-address

vrrp vrid virtual-router-id virtual-ip virtual-address

配置备份组优先级

standby group-number priority priority-value

vrrp vrid virtual-router-id priority priority-value

配置抢占

standby group-number Preempt

vrrp vrid virtual-router-id preempt-mode disable

配置hello消息计时器

standby group-number timers hellotime holdtime

vrrp vrid virtual-router-id timer advertise advertise-interval

查看备份组配置情况

show standby vlan vlan-number

show standby brief

show standby all

debug standby

display vrrp

display vrrp brief

debugging vrrp4 state interface interface-type interface-number vrid virtual-router-id

debugging vrrp4 packet interface interface-type interface-number vrid virtual-router-id [ verbose ]

debugging vrrp4 timer interface interface-type interface-number vrid virtual-router-id

配置与接口联动

standby group-number track type number interface-priority

vrrp vrid virtual-router-id track interface interface-type interface-number [ increased value-increased | reduced value-reduced ]

VRRP和HSRP对接/替换案例

HSRP与VRRP协议无法实现对接，因此替换方案为将HSRP下行主备链路同时割接至华为VRRP主备设备。

组网需求

如图1所示，组网中均为思科交换机。两台核心交换机采用堆叠方式。两台汇聚交换机之间使用手工模式的Eth-trunk进行链路冗余备份，上行通过配置OSPF与核心交换机建立OSPF邻居关系收发路由，下行通过配置HSRP实现虚拟网关备份，其中CiscoA为主用网关设备，CiscoB为备用网关设备。组网中交换机通过Rapid PVST+进行破环操作。

现根据需要，使用华为交换机替换组网中的两台汇聚交换机，且不改变原网络规划。

思科汇聚设备HSRP相关配置如下：

CiscoA

interface Vlan110
 ip address 172.31.217.156 255.255.255.224
 standby 110 ip 172.31.217.158
 standby 110 priority 110
 standby 110 preempt delay minimum 60
 standby 110 authentication hsrp110
interface Vlan120
 ip address 172.31.218.157 255.255.255.224
 standby 120 ip 172.31.218.158
 standby 120 authentication hsrp120

CiscoB

interface Vlan110
 ip address 172.31.217.155 255.255.255.224
 standby 110 ip 172.31.217.158
 standby 110 authentication hsrp110
interface Vlan120
 ip address 172.31.218.156 255.255.255.224
 standby 120 ip 172.31.218.158
 standby 120 priority 110
 standby 120 preempt delay minimum 60
 standby 120 authentication hsrp120

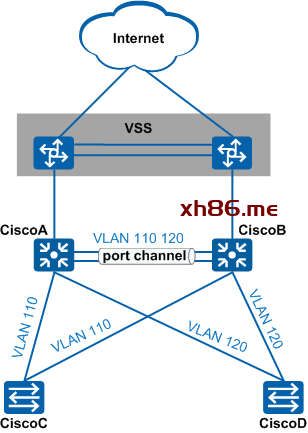

图1 HSRP组网图

配置思路

采用如下配置思路：

1、配置华为交换机的OSPF功能，实现与上行核心交换机建立OSPF邻居关系收发路由。

2、通过手工模式配置华为交换机之间的链路聚合，实现负载分担。

3、配置华为交换机的VRRP功能替换原思科交换机HSRP，实现虚拟网关备份。

4、配置华为交换机，实现与网络中其他思科交换机的环网互通，实现破坏。具体对接方案参见思科生成树协议和华为生成树协议对接/替换指导

5、依据原网络规划，配置华为交换机相关业务转发功能。

操作步骤

通过show standby brief命令查看设备的主备状态。

查看CiscoA设备的HSRP主备状态。

CiscoA# show standby brief
                     P indicates configured to preempt.
                     |
Interface   Grp  Pri P State   Active          Standby         Virtual IP
Vlan110     110  110 P Active  local           172.31.217.155  172.31.217.158
Vlan120     120  100   Standby 172.31.218.156  local           172.31.218.158

查看CiscoB设备的HSRP主备状态。

CiscoB# show standby brief
                     P indicates configured to preempt.
                     |
Interface   Grp  Pri P State   Active          Standby         Virtual IP
Vlan110     110  100   Standby 172.31.217.156  local           172.31.217.158
Vlan120     120  110 P Active  local           172.31.218.157  172.31.218.158

将两台华为交换机上电并通过旁挂的方式连接之间链路及上行链路。核心交换机新增下行接口地址，华为交换机新增上行接口地址及loopback地址，配置VRRP功能，其中HuaweiB配置为Master设备。完成华为交换机所有配置，并将下行链路接入侧的VLANIF接口shutdown。

配置HuaweiB的VRRP功能，配置其为VRRP备份组1的Master设备，备份组2的Backup设备。

<HUAWEI> system-view
[HUAWEI] sysname HuaweiB
[HuaweiB] interface vlanif 110
[HuaweiB-Vlanif110] ip address 172.31.217.156 255.255.255.224
[HuaweiB-Vlanif110] vrrp vrid 110 virtual-ip 172.31.217.158
[HuaweiB-Vlanif110] vrrp vrid 110 priority 110
[HuaweiB-Vlanif110] vrrp vrid 110 preempt-mode timer delay 60
[HuaweiB-Vlanif110] vrrp vrid 110 authentication-mode simple cipher vrrp110
[HuaweiB-Vlanif110] quit
[HuaweiB] interface vlanif 120
[HuaweiB-Vlanif120] ip address 172.31.218.157 255.255.255.224
[HuaweiB-Vlanif120] vrrp vrid 120 virtual-ip 172.31.218.158
[HuaweiB-Vlanif120] vrrp vrid 120 authentication-mode simple cipher vrrp120
[HuaweiB-Vlanif120] quit

配置HuaweiA的VRRP功能，配置其为VRRP备份组1的Backup设备，备份组2的Master设备。

<HUAWEI> system-view
[HUAWEI] sysname HuaweiA
[HuaweiA] interface vlanif 110
[HuaweiA-Vlanif110] ip address 172.31.217.155 255.255.255.224
[HuaweiA-Vlanif110] vrrp vrid 110 virtual-ip 172.31.217.158
[HuaweiA-Vlanif110] vrrp vrid 110 authentication-mode simple cipher vrrp110
[HuaweiA-Vlanif110] quit
[HuaweiA] interface vlanif 120
[HuaweiA-Vlanif120] ip address 172.31.218.156 255.255.255.224
[HuaweiA-Vlanif120] vrrp vrid 120 virtual-ip 172.31.218.158
[HuaweiA-Vlanif120] vrrp vrid 120 priority 110
[HuaweiA-Vlanif120] vrrp vrid 120 preempt-mode timer delay 60
[HuaweiA-Vlanif120] vrrp vrid 120 authentication-mode simple cipher vrrp120
[HuaweiA-Vlanif120] quit

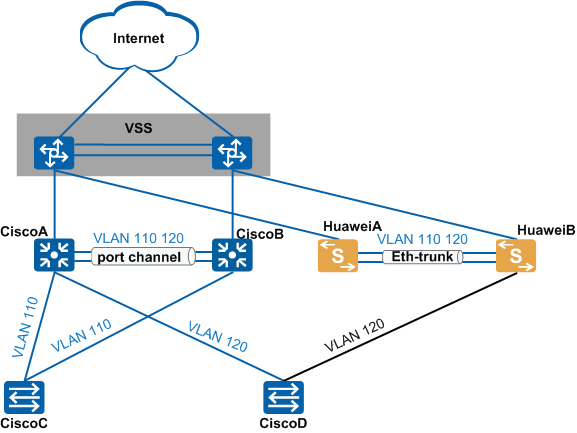

根据思科设备的HSRP配置可以判断，CiscoA为活跃路由器，先将CiscoB下行接口shutdown，将连接CiscoD的物理线缆割接至HuaweiB，保持端口down。如下图所示：

图2 VRRP替换步骤一

将CiscoA下行接口shutdown，随即打开HuaweiB端口，业务完成切换。

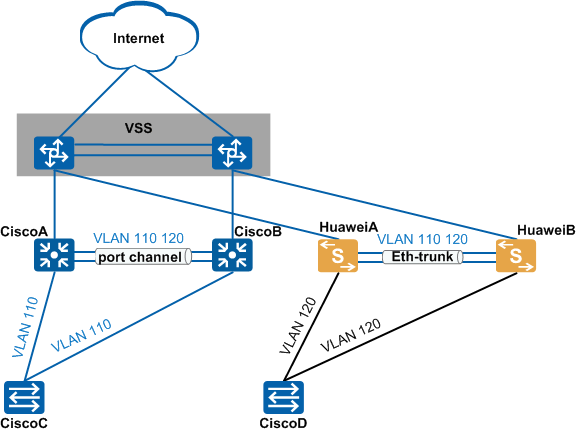

测试HuaweiB下挂业务。验证无问题后，将原互连CiscoA和CiscoD的物理线缆割接至HuaweiA，打开HuaweiA端口。完成CiscoD的割接。如下图所示：

图3 VRRP替换步骤二

采用如上步骤，逐个完成下挂接入交换机的割接。配置完成后，查看华为设备的VRRP主备状态。

查看HuaweiB设备的VRRP主备状态。

[HuaweiB] display vrrp brief
VRID  State        Interface                Type     Virtual IP
----------------------------------------------------------------
110   Master       Vlanif110                Normal   172.31.217.158
120   Backup       Vlanif120                Normal   172.31.218.158
----------------------------------------------------------------
Total:2     Master:1     Backup:1     Non-active:0

查看HuaweiA设备的VRRP主备状态。

[HuaweiA] display vrrp brief
VRID  State        Interface                Type     Virtual IP
----------------------------------------------------------------
110   Backup       Vlanif110                Normal   172.31.217.158
120   Master       Vlanif120                Normal   172.31.218.158
----------------------------------------------------------------
Total:2     Master:1     Backup:1     Non-active:0
