一个“假”的“SD-WAN”入云操作案例

上个案例中（以某厂商方案为例，讲一下如何手工配置传统网络到SD-WAN网络的改造实施），我们介绍了某厂商分支组网场景下的SD-WAN方案，有很多同学问不就是手工配置IPsec嘛，为啥叫SD-WAN。

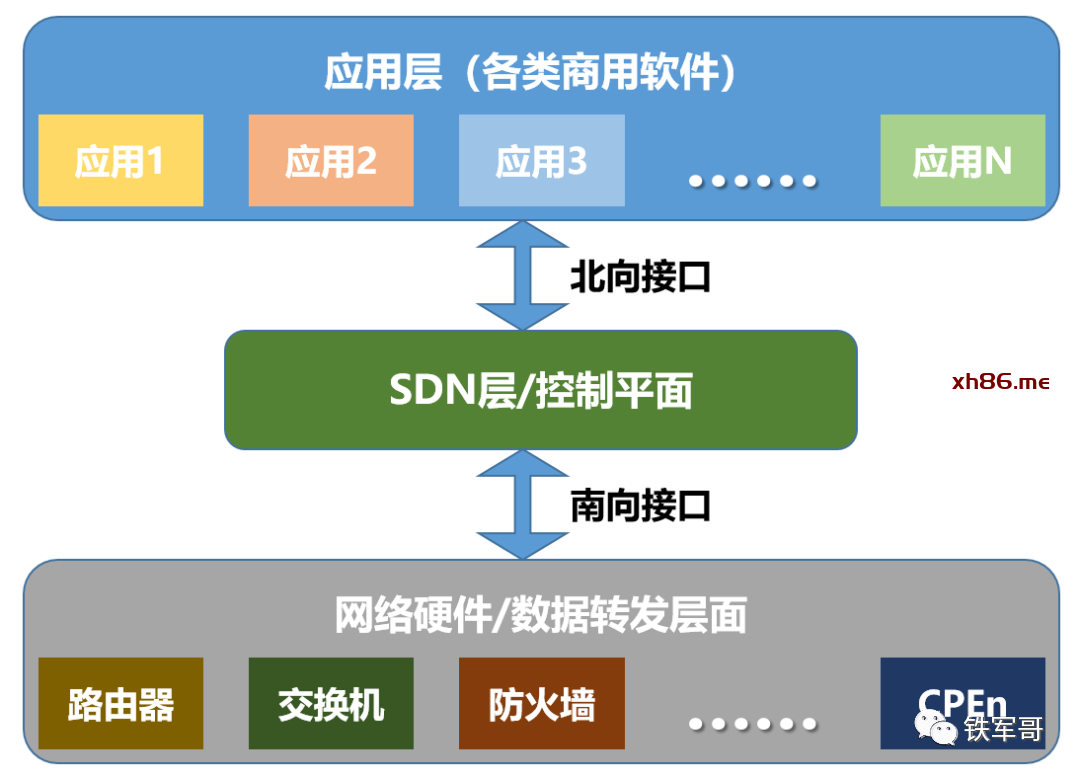

有一篇很早的文章（来吧！听听我对SD-WAN的理解），里面大概介绍了，SDN架构的主要组成部分是三大平面（数据面、控制面和管理面）与两大接口（南向接口和北向接口）。标准场景下，网络硬件/数据转发层面的设备配置甚至流量转发都是由控制器直接控制的，但是我暂时还不具备手撸控制器的能力，所以只能手配了。所以与标准架构相比，我们缺少的主要还是控制器。

回过头来看，SD-WAN的主要功能还是用比较低的成本实现分支互联，具体技术都是为目的服务的。

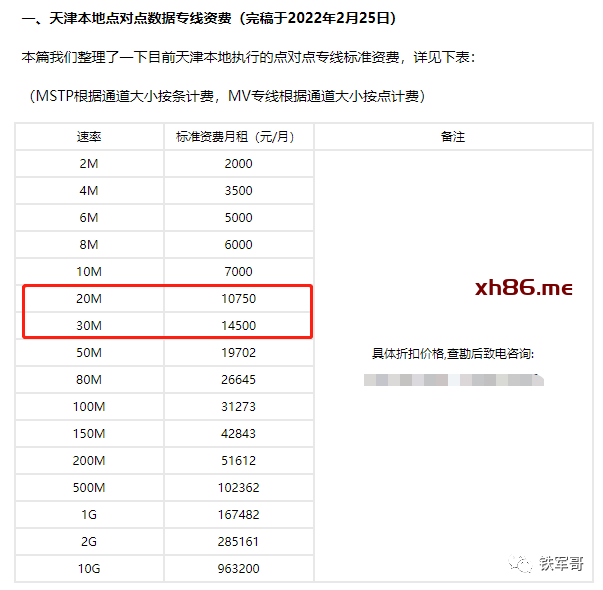

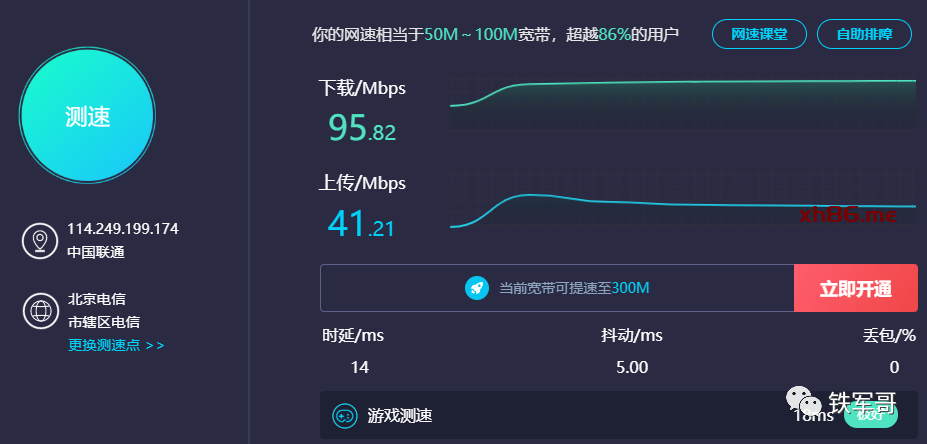

以网上查到的一个天津市的本地MSTP线路价格为例，20M刚性管道的价格是10750元/月，30M刚性管道的价格是14500元/月。为什么选这两个作为参考呢？因为普通的100 Mbps家用宽带，上行带宽一般是20 – 30 Mbps，这种小带宽现在一般都是送的了；500 Mbps家用宽带的话，上行可能会有50 Mbps了。

所以如果对服务质量要求没有那么苛刻，一年完全可以省下十几万，用一些替代方案。比如上个案例提到的那种，买两台二手的MSR810也才几百块钱而已。

现在回过头来看，如果是虚拟化的环境，比如我之前介绍的云上的环境，如果是用VSR来实现，连设备的费用都省了。

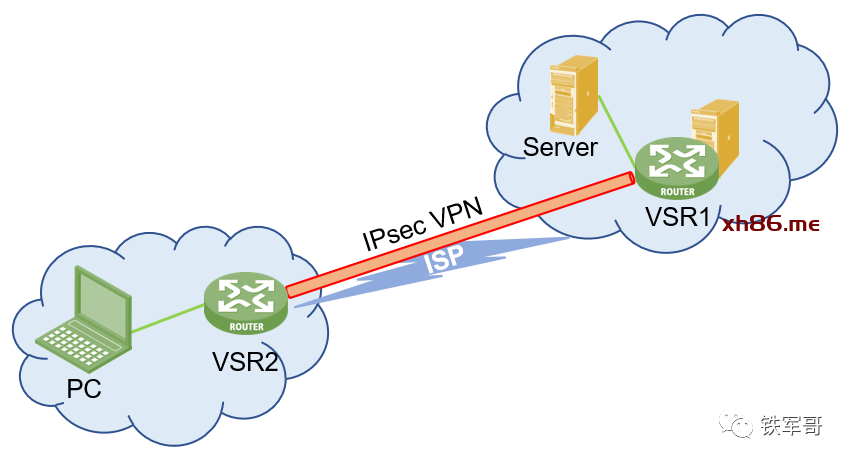

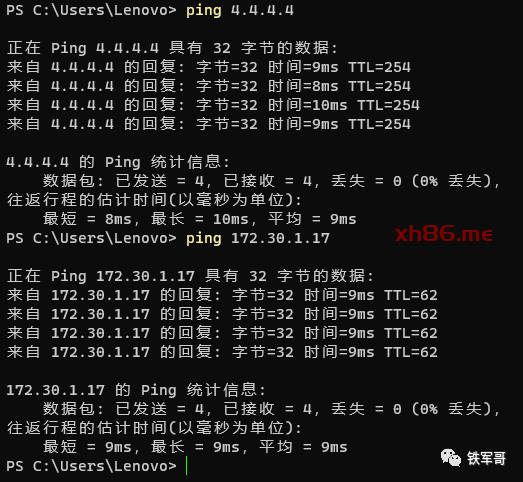

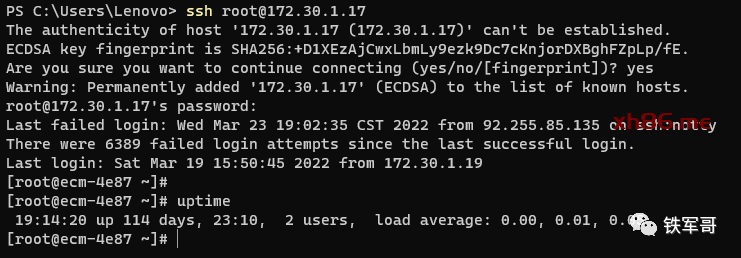

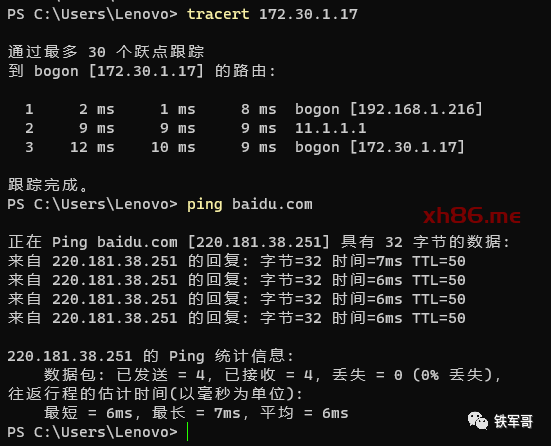

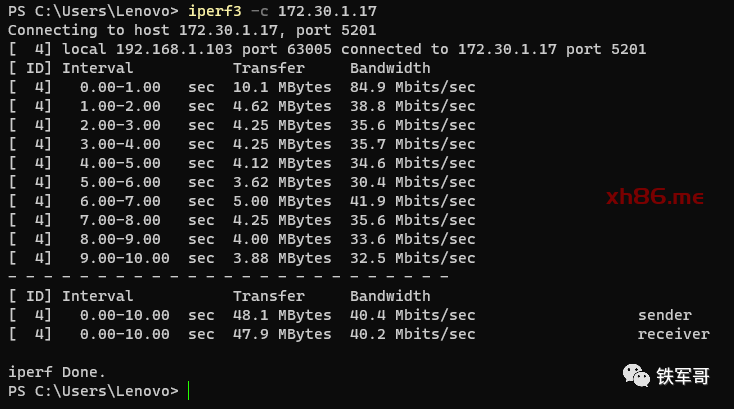

本案例就以我自己的服务器和公网的服务器打通为例进行介绍，拓扑图如上。本案例适用于云上互通、物理站点入云等场景。

接下来还是手配IPsec，有了上次的铺垫，我们这次可以直接上配置了。

VSR1

#ike keychain key1 pre-shared-key hostname tietou key simple qwe123#ike profile pro1 keychain key1 exchange-mode aggressive local-identity address 172.30.1.19 match remote identity fqdn tietou#ipsec transform-set tran1 esp encryption-algorithm aes-cbc-128 esp authentication-algorithm sha1#ipsec profile sdwan isakmp transform-set tran1 ike-profile pro1#interface Tunnel1 mode ipsec ip address 11.1.1.1 255.255.255.0 source GigabitEthernet1/0 tunnel protection ipsec profile sdwan#ip route-static 192.168.1.0 24 Tunnel1 11.1.1.2

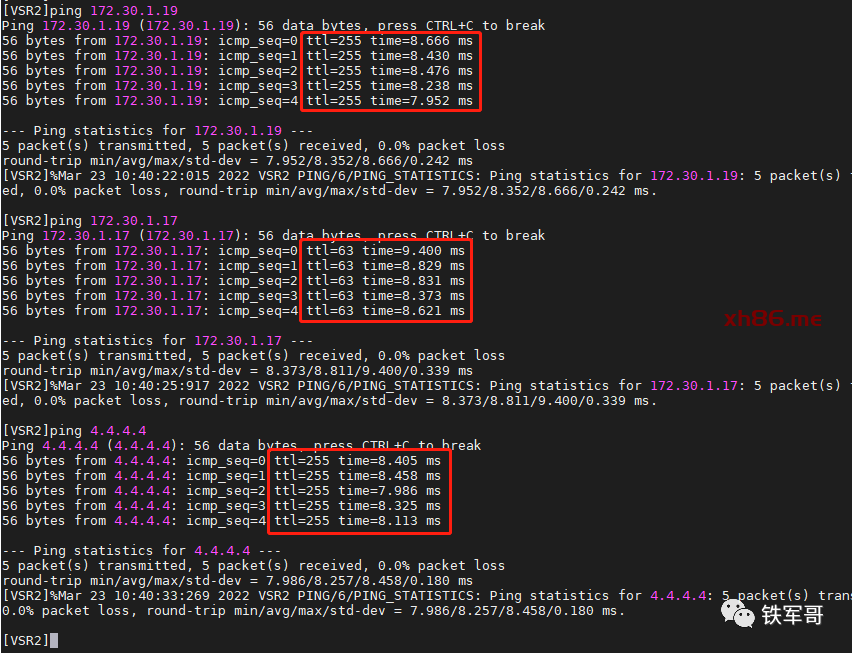

VSR2

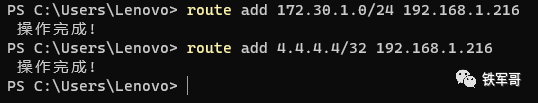

#ike keychain key1 pre-shared-key address 49.7.205.89 255.255.255.0 key simple qwe123#ike profile pro1 keychain key1 exchange-mode aggressive local-identity fqdn tietou match remote identity address 49.7.205.89#ipsec transform-set tran1 esp encryption-algorithm aes-cbc-128 esp authentication-algorithm sha1#ipsec profile sdwan isakmp transform-set tran1 ike-profile pro1#interface Tunnel1 mode ipsec ip address 11.1.1.2 255.255.255.0 source GigabitEthernet1/0 destination 49.7.205.89 tunnel protection ipsec profile sdwan#ip route-static 172.30.1.0 24 Tunnel1ip route-static 4.4.4.0 24 Tunnel1
