前一篇文章我们介绍了ADVPN的Hub-Spoke模型（ADVPN：Hub-Spoke模型组网实验），华三实现ADVPN是基于VAM协议来的。可以看出ADVPN的底层实现还是基于IKE和IPsec来的，采用Client/Server模型，其中VAM作为服务器端，负责收集、维护和分发客户端（ADVPN节点）动态变化的公网地址等信息。
ADVPN节点分为Hub设备和Spoke设备。其中Hub设备是ADVPN网络的中心设备，它是路由信息交换的中心。Spoke设备是ADVPN网络的分支设备，通常是企业分支机构的网关。
从上次的实验中，我们可以看到，Hub-Spoke模型中，Spoke设备之间不能建立隧道直接通信，只能通过Hub设备转发数据。而ADVPN组网结构的另一种模型就是Full-Mesh模型，这种模型下，Spoke设备和Spoke设备之间是可以建立隧道直接通信的。

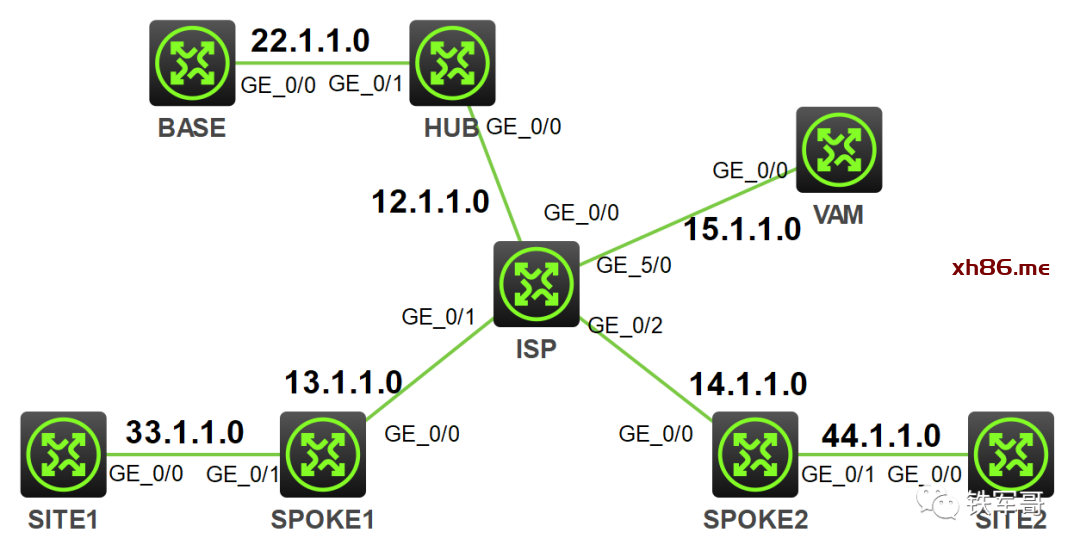

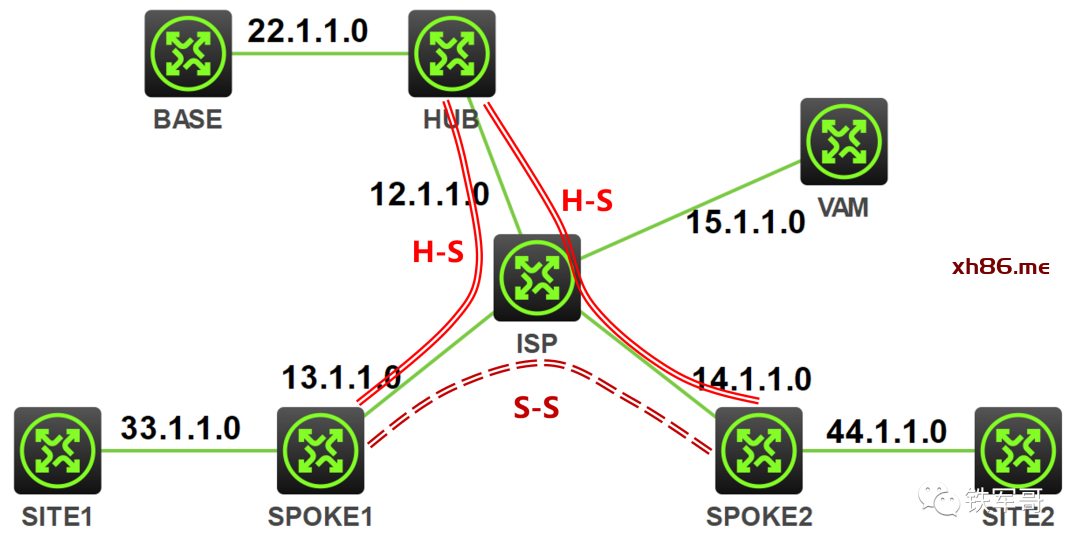

还是上次的组网拓扑。

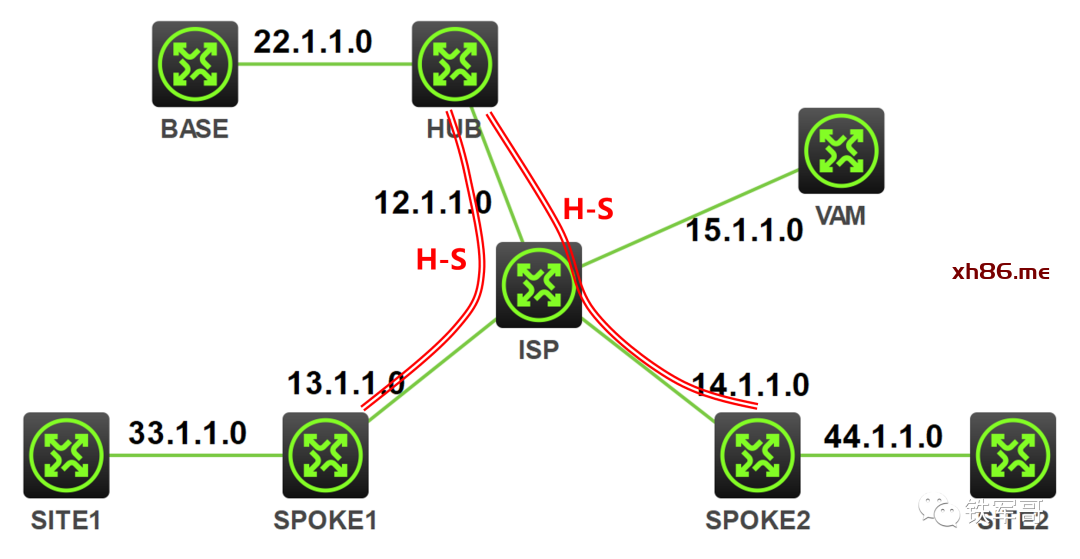

在Hub-Spoke模型中，只有Hub设备和Spoke设备之间建立的H-S隧道或S-H隧道。
而在Full-Mesh模型中，Spoke设备和Spoke设备之间也建立起了S-S隧道，可以直接通信，无需绕转Hub设备。这条隧道又称为shortcut（捷径）。
在Full-Mesh的组网方模型，Spoke设备与Hub设备之间建立永久的ADVPN隧道，Spoke设备之间在有数据时动态建立ADVPN隧道。VAM服务器负责管理、维护各个节点的信息，并兼顾对VAM客户端的认证管理。
VAM的配置和Hub-Spoke模型配置一致。
#domain advpnauthentication advpn local#domain default enable advpn#HUB class networkpassword simple HUBadvpn#SPOKE1 class networkpassword simple SPOKE1advpn#SPOKE2 class networkpassword simple SPOKE2advpn#vam server advpn-domain ADVPN id 1HUBhub private-address 10.10.10.1spoke private-address range 10.10.10.0 10.10.10.255#vam server advpn-domain ADVPN id 1simple ADVPNchapserver enable
HUB设备的配置大体和Hub-Spoke模型配置一致，但需要调整GRE封装的ADVPN隧道接口Tunnel1的配置，将OSPF接口的网络类型由p2mp修改为broadcast。
#vam client name HUBADVPNserver primary ip-address 15.1.1.5simple ADVPNuser HUB password simple HUBclient enable#ike keychain ADVPNaddress 0.0.0.0 0.0.0.0 key simple ADVPN#ike profile ADVPNkeychain ADVPN#ipsec transform-set ADVPNtransportesp encryption-algorithm des-cbcesp authentication-algorithm sha1#ipsec profile ADVPN isakmpADVPNADVPN#ospf 1area 0.0.0.0network 10.10.10.0 0.0.0.255network 22.1.1.0 0.0.0.255#interface Tunnel1 mode advpn greip address 10.10.10.1 255.255.255.0ospf network-type broadcastsource GigabitEthernet0/0tunnel protection ipsec profile ADVPNvam client HUB
和HUB设备一样，将ADVPN隧道接口的OSPF接口网络类型由p2mp修改为broadcast。接口的DR优先级决定了该接口在选举DR/BDR时所具有的资格，数值越大，优先级越高。此时需要将DR优先级配置为0，使设备不参与DR/BDR选举。
#vam client name SPOKE1ADVPNserver primary ip-address 15.1.1.5simple ADVPNuser SPOKE1 password simple SPOKE1client enable#ike keychain ADVPNaddress 0.0.0.0 0.0.0.0 key simple ADVPN#ike profile ADVPNkeychain ADVPN#ipsec transform-set ADVPNtransportesp encryption-algorithm des-cbcesp authentication-algorithm sha1#ipsec profile ADVPN isakmpADVPNADVPN#ospf 1area 0.0.0.0network 10.10.10.0 0.0.0.255network 33.1.1.0 0.0.0.255#interface Tunnel1 mode advpn greip address 10.10.10.2 255.255.255.0ospf network-type broadcastospf dr-priority 0source GigabitEthernet0/0tunnel protection ipsec profile ADVPNvam client SPOKE1
配置和SPOKE1配置相似，直接上配置。
#vam client name SPOKE2ADVPNserver primary ip-address 15.1.1.5simple ADVPNuser SPOKE2 password simple SPOKE2client enable#ike keychain ADVPNaddress 0.0.0.0 0.0.0.0 key simple ADVPN#ike profile ADVPNkeychain ADVPN#ipsec transform-set ADVPNtransportesp encryption-algorithm des-cbcesp authentication-algorithm sha1#ipsec profile ADVPN isakmpADVPNADVPN#ospf 1area 0.0.0.0network 10.10.10.0 0.0.0.255network 44.1.1.0 0.0.0.255#interface Tunnel1 mode advpn greip address 10.10.10.3 255.255.255.0ospf network-type broadcastospf dr-priority 0source GigabitEthernet0/0tunnel protection ipsec profile ADVPNvam client SPOKE2

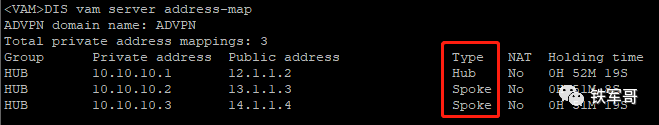

查看注册到主VAM Server的所有VAM Client的IPv4私网地址映射信息，可以看到HUB和SPOKE设备对应的隧道接口地址、公网地址、角色等信息。

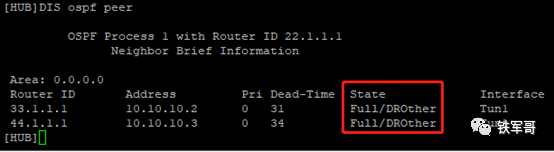

在HUB设备上查看OSPF邻居信息。状态为DROther，表示路由器既不是所连网络的指定路由器，也不是所连网络的备份指定路由器。

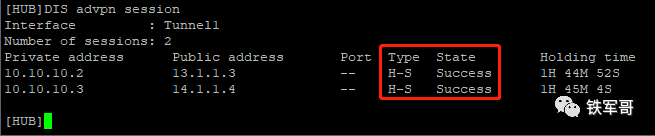

查看HUB上的IPv4 ADVPN隧道信息，可以看到类型是H-S，说明本端是HUB角色，对端是SPOKE角色。
查看SPOKE2上的IPv4 ADVPN隧道信息，可以看到类型是S-H，说明本端是SPOKE角色，对端是HUB角色。

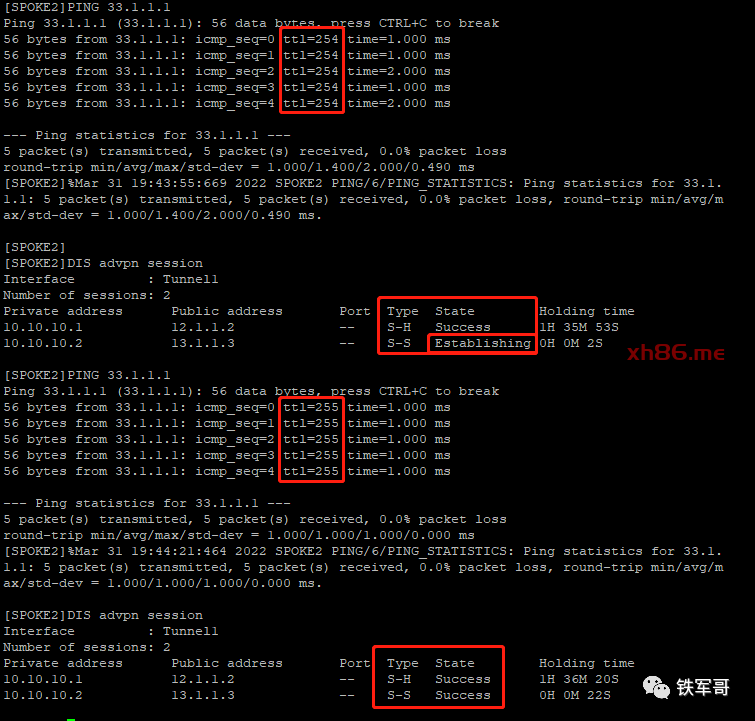

此时SPOKE2和SPOKE1之间是没有隧道的，我们需要手工触发一下。
可以看到，第一次触发的时候，TTL还是254，此时ADVPN的隧道状态是建立中。等隧道建立成功之后，TTL就变成了255，说明SPOKE2和SPOKE1之间成功建立了直连隧道S-S。

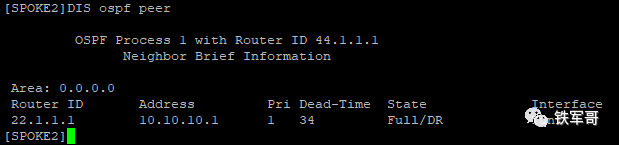

查看OSPF邻居状态，SPOKE2还是只和HUB建立邻居关系。

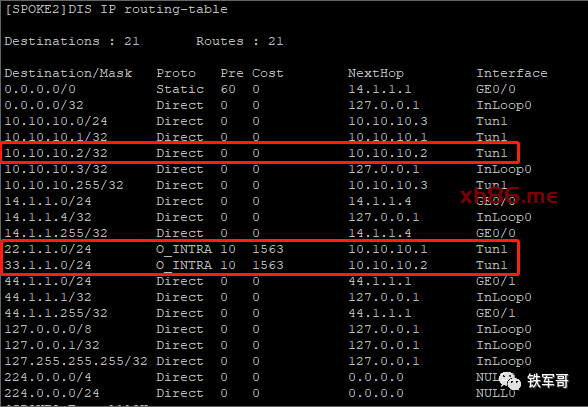

查看SPOKE2设备的路由，已经通过OSPF学习到了HUB和SPOKE1的私网路由，而且可以看到现在SPOKE2和SPOKE1的互联地址是直连路由了，而在Hub-Spoke模型中还是OSPF路由。

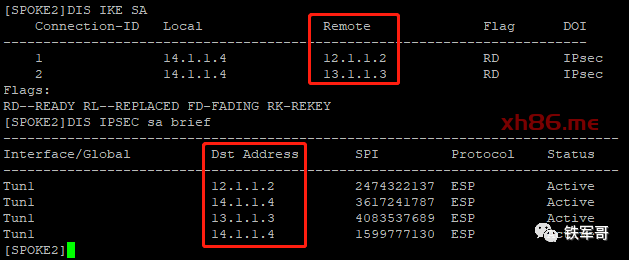

查看SPOKE2建立的IKE SA和IPsec SA信息，可以看到，隧道存在于SPOKE2和HUB、SPOKE2和SPOKE1之间。

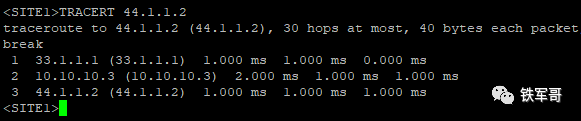

从SITE1追踪到SITE2的路径信息，可以看到，流量先到达网关SPOKE1，再到达SPOKE2，最后到达SITE2，符合Full-Mesh模型的转发路径，即：Spoke设备和Spoke设备之间建立起了S-S隧道，可以直接通信，无需绕转Hub设备。互访流量走“捷径”转发。
