SSL VPN可以提供三种资源接入方式，分别为Web接入方式（SSL VPN配置Web接入方式案例）、TCP接入方式和IP接入方式（VSR白送的的SSL VPN功能，你要不要？）。现在我们只剩下TCP接入方式没介绍了。

TCP接入方式是指用户对内部服务器开放端口的安全访问，可以是任意基于TCP的服务，如Telnet、RDP以及其他使用固定端口的TCP服务。

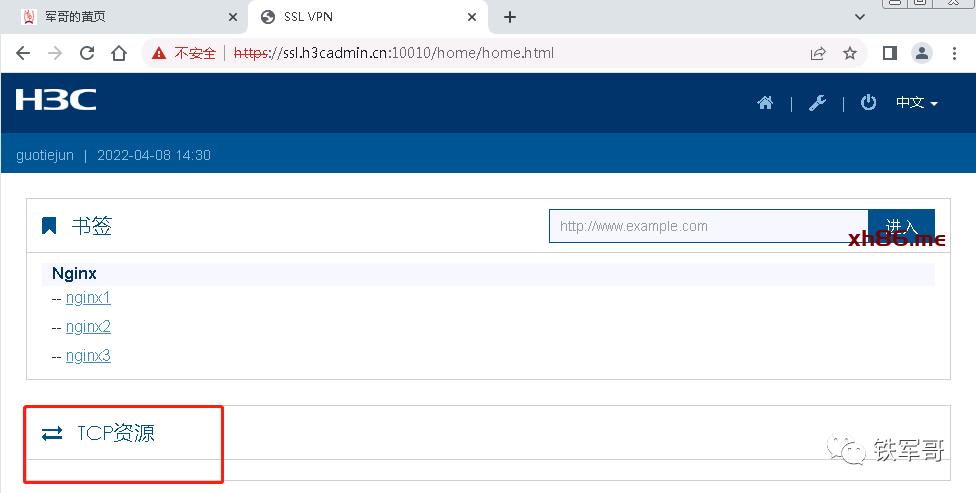

上个实验中，我们看到了在浏览器中登录以后，页面中也有关于TCP资源的显示。

和Web接入方式类似，用户利用TCP接入方式访问内网服务器时，也需要通过HTTPS协议登录SSL VPN网关。认证成功之后，用户需要在终端设备上安装专用的TCP接入客户端软件，由该软件实现使用SSL连接传送应用层数据。

启动TCP接入客户端软件，用户可以看到授权访问的TCP接入服务，授权服务即在SSL VPN网关上创建的端口转发规则，将内部服务器的IP地址和端口号映射为SSL VPN客户端的本地IP地址和端口号，用户再使用本地IP地址和端口号进行访问。

简单来看，可以理解为是有身份认证且做了SSL加密的NAT端口映射。

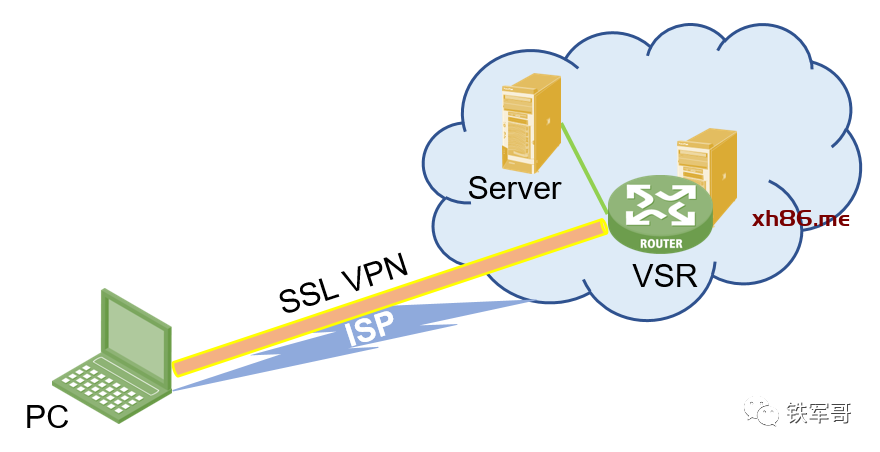

本案例中，我们依旧在VSR上创建与云内服务器对应的资源，由VSR充当SSL VPN网关来提供SSL VPN服务，负责在远端接入用户和云内网络之间转发报文。

用户使用浏览器，通过HTTPS协议登录SSL VPN网关，SSL VPN网关对接入用户进行身份认证，并对允许用户访问的TCP接入服务（即端口转发规则）进行授权。最后用户通过访问本地IP地址和本地端口号，实现访问授权的服务资源。

首先配置PKI（Public Key Infrastructure，公钥基础设施）域guotiejun，并导入CA证书certguo.cer和服务器证书serverguo.pfx，证书的生成方式请参考文章（Windows Server配置生成认证证书）。

#pki domain guotiejun public-key rsa general name guotiejun undo crl check enablepki import domain guotiejun pem ca filename certguo.cerpki import domain guotiejun p12 local filename serverguo.pfx

[H3C]pki import domain guotiejun pem ca filename certguo.cerThe trusted CA's finger print is:MD5  fingerprint:9B04 EA72 D3D0 A346 C0C4 7A24 BCB4 BC78SHA1 fingerprint:475D D82F 8A18 23A6 5C0F 3BCE 2027 3C1E 5972 2D6DIs the finger print correct?(Y/N):y[H3C]pki import domain guotiejun p12 local filename serverguo.pfxPlease input the password:（guotiejun）

配置SSL服务器端策略ssl，绑定PKI域guotiejun。

#ssl server-policy guotiejun pki-domain guotiejun

配置SSL VPN网关tiejun的IP地址为192.168.1.44，端口号为10010。

#sslvpn gateway guotiejun ip address 192.168.1.44 port 10010 ssl server-policy guotiejun service enable

创建SSL VPN访问实例guotiejun，引用SSL VPN网关guotiejun。

#sslvpn context guotiejun gateway guotiejun

创建端口转发表项ssh214，添加端口转发实例，将192.168.1.214的SSH服务映射到本地地址127.0.0.1、本地端口20001。

#sslvpn context guotiejun port-forward-item ssh214  local-port 20001 local-name 127.0.0.1 remote-server 192.168.1.214 remote-port 22

同理，再创建端口转发表项http67，将192.168.1.67的10001端口映射到127.0.0.1的端口20002。创建端口转发表项rdp188，将192.168.1.188的3389端口映射到127.0.0.1的端口20003。创建端口转发表项telnet214，将192.168.1.214的23端口映射到127.0.0.1的端口20004。

#sslvpn context guotiejun port-forward-item http67  local-port 20002 local-name 127.0.0.1 remote-server 192.168.1.67 remote-port 10001 port-forward-item rdp188  local-port 20003 local-name 127.0.0.1 remote-server 192.168.1.188 remote-port 3389 port-forward-item telnet214  local-port 20004 local-name 127.0.0.1 remote-server 192.168.1.214 remote-port 23

创建端口转发列表tcp，并引用端口转发表项ssh214、http67、telnet214和rdp188。

#sslvpn context guotiejun port-forward tcp  resources port-forward-item http67  resources port-forward-item rdp188  resources port-forward-item ssh214  resources port-forward-item telnet214

在访问实例guotiejun中创建策略组guotiejun，引用端口转发列表tcp资源，并指定其为缺省策略组。

#sslvpn context guotiejun policy-group guotiejun  resources port-forward tcp default-policy-group guotiejun

使能SSL VPN访问实例guotiejun。

#sslvpn context guotiejun service enable

创建用户组sslvpn，授权给该用户组的策略组为guotiejun。

#user-group sslvpn authorization-attribute sslvpn-policy-group guotiejun

创建本地SSL VPN用户guotiejun，密码为guotiejun，授权用户的SSL VPN策略组为sslvpn。

#local-user guotiejun class network password simple guotiejun service-type sslvpn group sslvpn authorization-attribute user-role network-operator

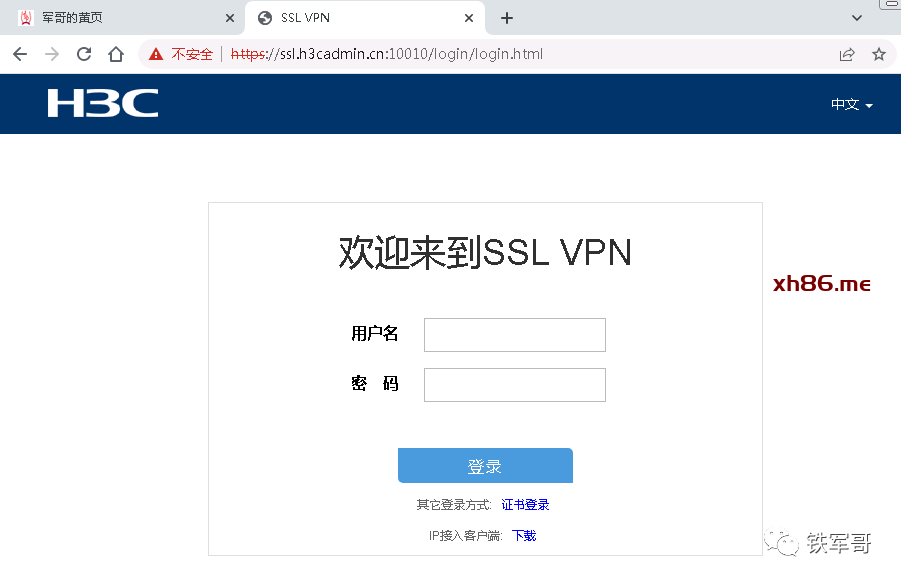

然后就可以测试访问云内业务了，在浏览器中输入以下链接地址：

https://ssl.h3cadmin.cn:10010

输入账号密码guotiejun/guotiejun进行登录。

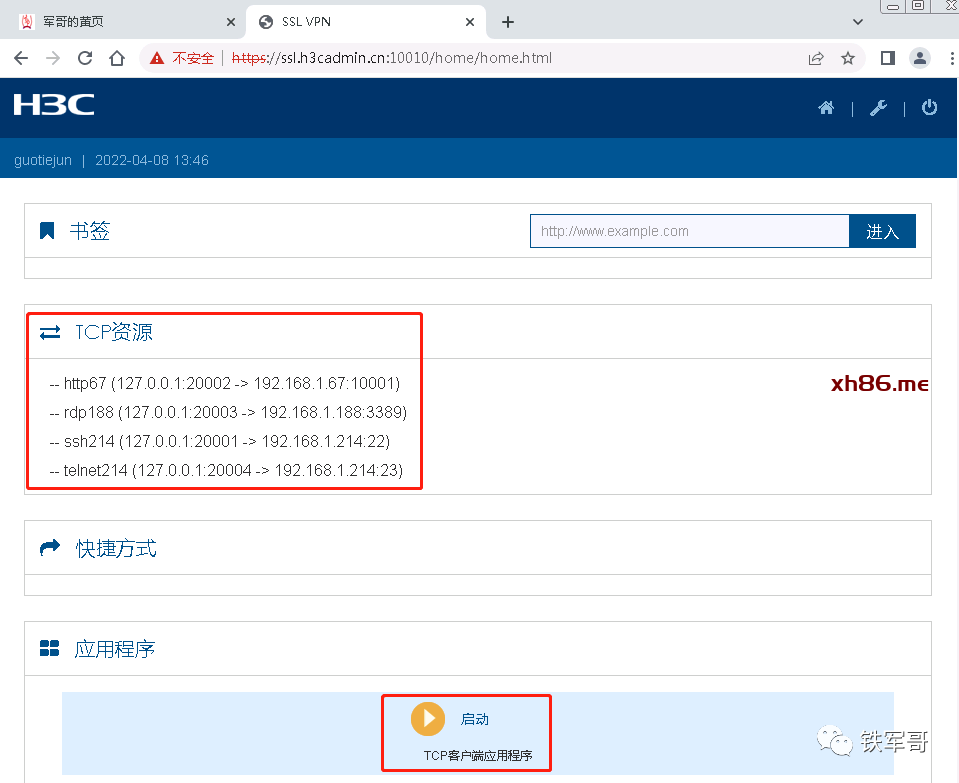

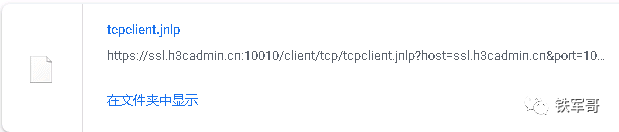

可以看到授权的TCP资源信息，显示的就是端口映射关系。接下来需要点击启动TCP客户端应用程序了，点击之后会下载一个名为tcpclient.jnlp的Java小程序。

也就是说电脑要具备Java环境，不具备的请自行安装一下。

安装完成之后就可以运行这个小程序了。

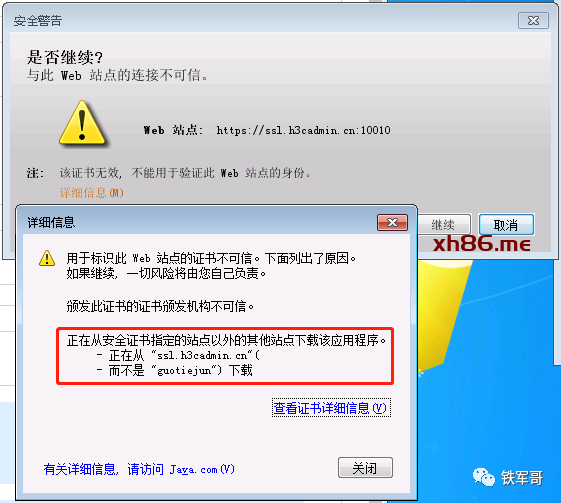

运行时可能会报警，这是因为我使用的是自定义的证书，Java检测到证书颁发机构不一致。这种情况我是了解的，直接忽略即可。

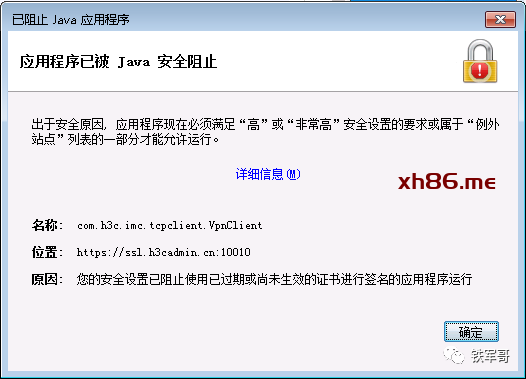

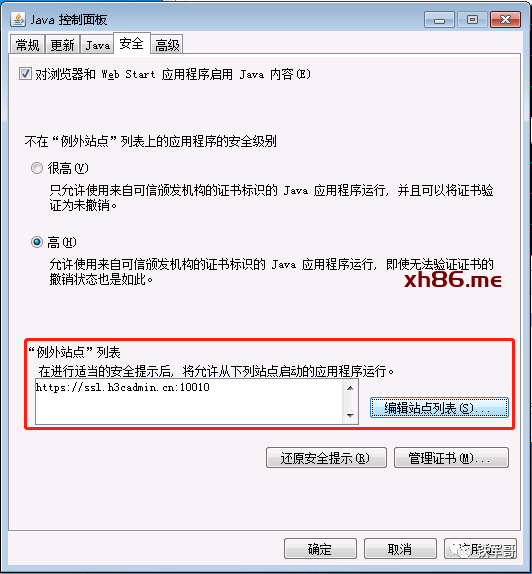

然后就是Java的安全提示，要求应用程序必须满足“高”或“非常高”的安全设置或属于“例外站点”。这个简单，只要在“Java控制面板”的“安全”选项卡中，添加SSL VPN网关为例外就可以了。

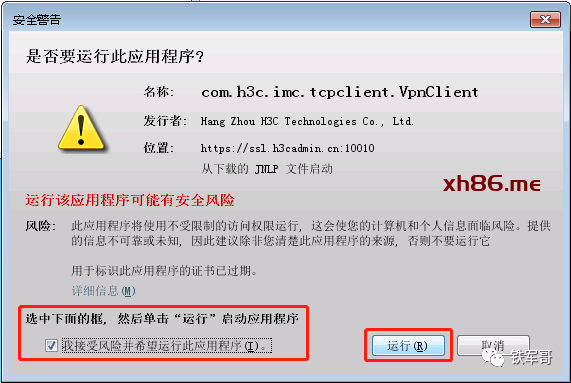

然后就是接受风险并运行就可以了。

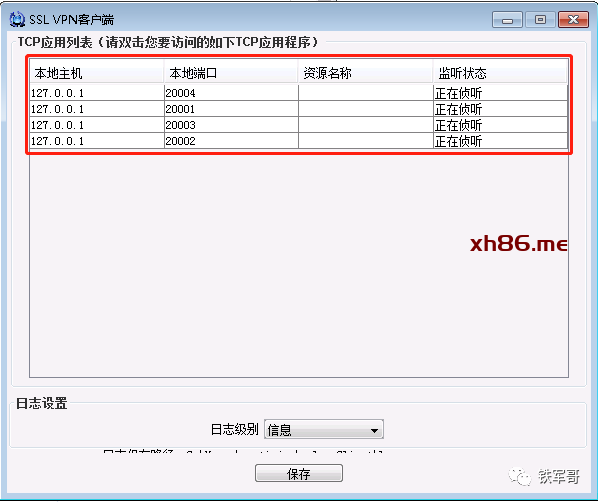

SSL VPN客户端启动成功之后，就可以看到TCP应用列表了。

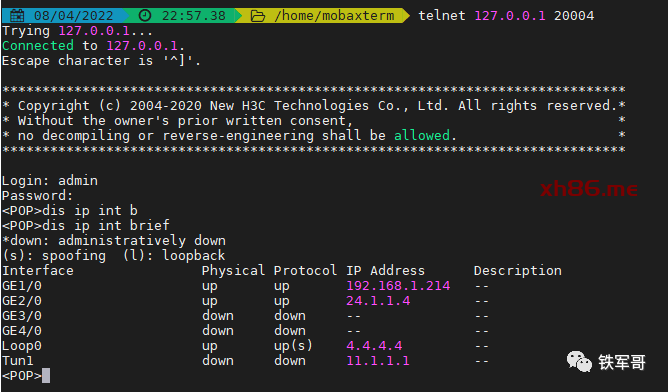

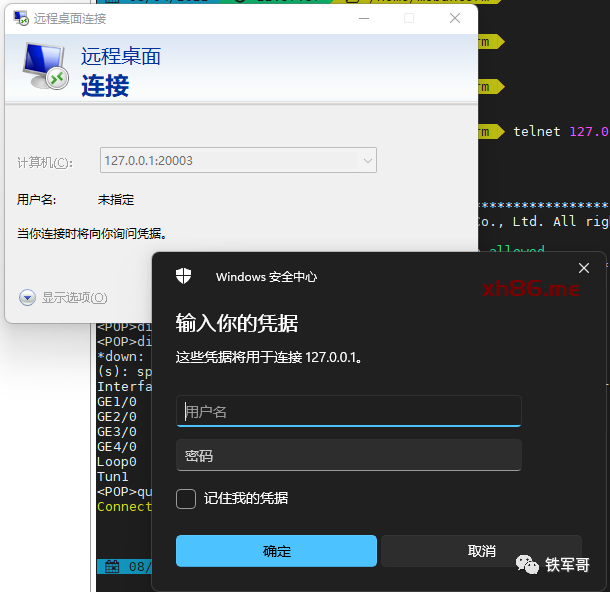

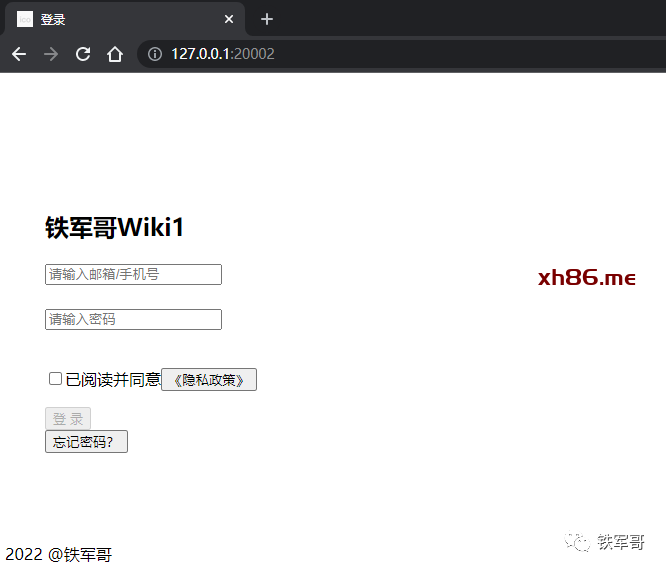

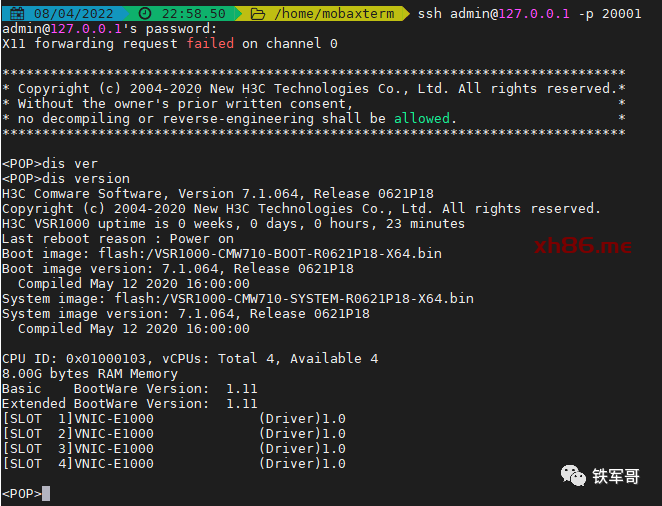

然后我们通过本地IP+端口的方式来访问一下业务系统。

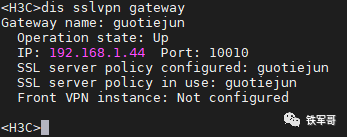

在VSR上查看SSL VPN网关的状态

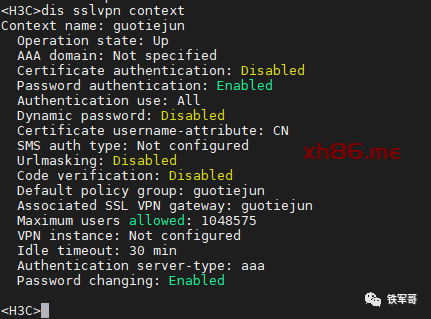

查看SSL VPN访问实例状态。

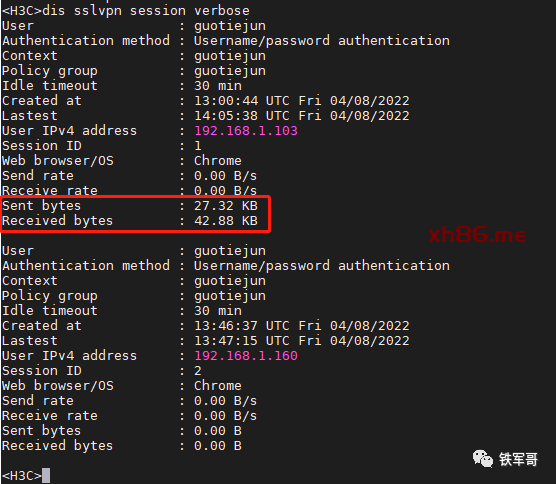

查看SSL VPN的用户会话信息。

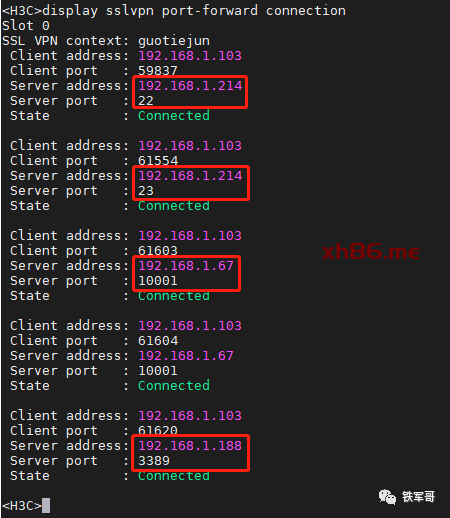

查看TCP端口转发的连接信息。

一不小心又成功了。
