前面用两篇文章介绍了GRE（Generic Routing Encapsulation，通用路由封装）协议，分别是（GRE：RFC1701-通用路由封装 (GRE)）和（RFC1702:基于IPv4 网络的通用路由封装(GRE)）。首先回顾一下：
GRE协议用来对某种协议（如IP、MPLS、以太网）的数据报文进行封装，使这些被封装的数据报文能够在另一个网络（如IP）中传输。封装前后数据报文的网络层协议可以相同，也可以不同。封装后的数据报文在网络中传输的路径，称为GRE隧道。GRE隧道是一个虚拟的点到点的连接，其两端的设备分别对数据报文进行封装及解封装。
先配置一个简单的“GRE over IPv4隧道”实验。

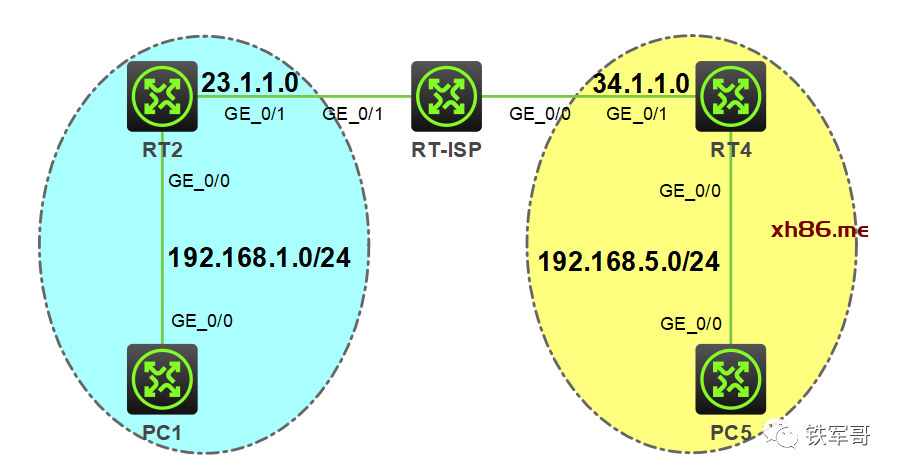

RT2和RT4分别连接IPv4私有网络SUBNET 1和SUBNET 5。这两个私有网络都使用私网地址。通过在RT2和RT4之间建立GRE隧道，实现两个私有网络的互联。
GRE的配置比较简单，一般只有两步：
1、配置GRE隧道。配置隧道接口地址，并指定隧道接口的源目端地址即可。
2、配置路由将流量引到隧道接口。
各设备配置命令如下：
#sysname RT2#interface GigabitEthernet0/0ip address 192.168.1.2 255.255.255.0#interface GigabitEthernet0/1ip address 23.1.1.2 255.255.255.0#interface Tunnel0 mode greip address 1.1.1.2 255.255.255.0source 23.1.1.2destination 34.1.1.4#ip route-static 34.1.1.0 24 23.1.1.3ip route-static 192.168.5.0 24 Tunnel0
#interface GigabitEthernet0/0ip address 34.1.1.3 255.255.255.0#interface GigabitEthernet0/1ip address 23.1.1.3 255.255.255.0

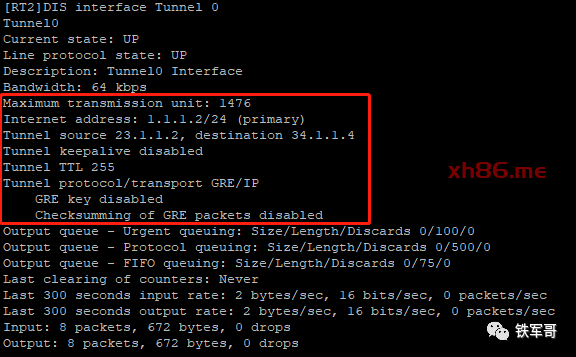

#sysname RT4#interface GigabitEthernet0/0ip address 192.168.5.4 255.255.255.0#interface GigabitEthernet0/1ip address 34.1.1.4 255.255.255.0#interface Tunnel0 mode greip address 1.1.1.4 255.255.255.0source 34.1.1.4destination 23.1.1.2#ip route-static 23.1.1.0 24 34.1.1.3ip route-static 192.168.1.0 24 Tunnel0查看RT2设备Tunnel口状态。
可以看到有几个相对关键的指标项：
1、MTU为1476字节；
2、隧道keepalive功能未开启，开启命令如下：
3、隧道TTL值为255；
4、GRE over IPv4隧道中安全功能key未设置，开启命令如下。如果开启，需要保证两端配置相同；
5、GRE over IPv4隧道中安全功能checksum未设置，开启命令如下；
6、除上述机箱之外，还可以设置封装后隧道报文的DF（Don’t Fragment，不分片）标志。命令为：
tunnel dfbit enable

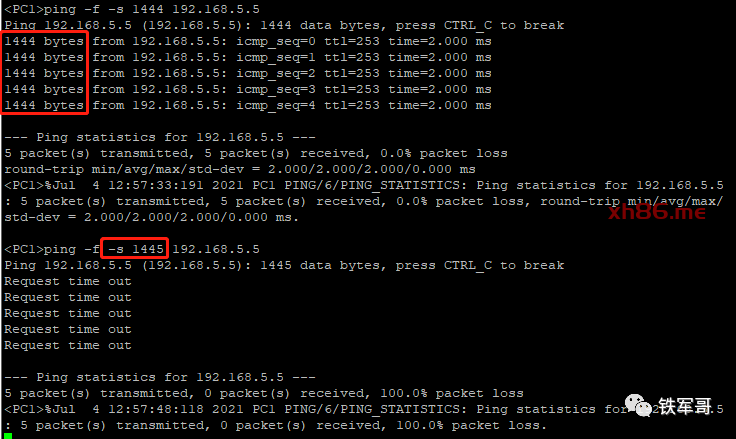

可以发现，实际能通过的最大报文大小为1444字节。抓个包分析一下。
可以看到报文的封装结构为[以太网包头][外层IPv4包头][GRE封装][内层IPv4包头][ICMP报文]，其中[外层IPv4包头]长度为20字节，[GRE封装]长度为8字节，[内层IPv4包头]长度为20字节。得益于没有加密，我们可以清楚看到每层报文的数据结构，[内层IPv4包头]和[外层IPv4包头]封装结构完全一致。ICMP数据段长度为1444字节，封装8字节ICMP报文头，再封装20字节[内层IPv4包头]，总长度正好1472字节。

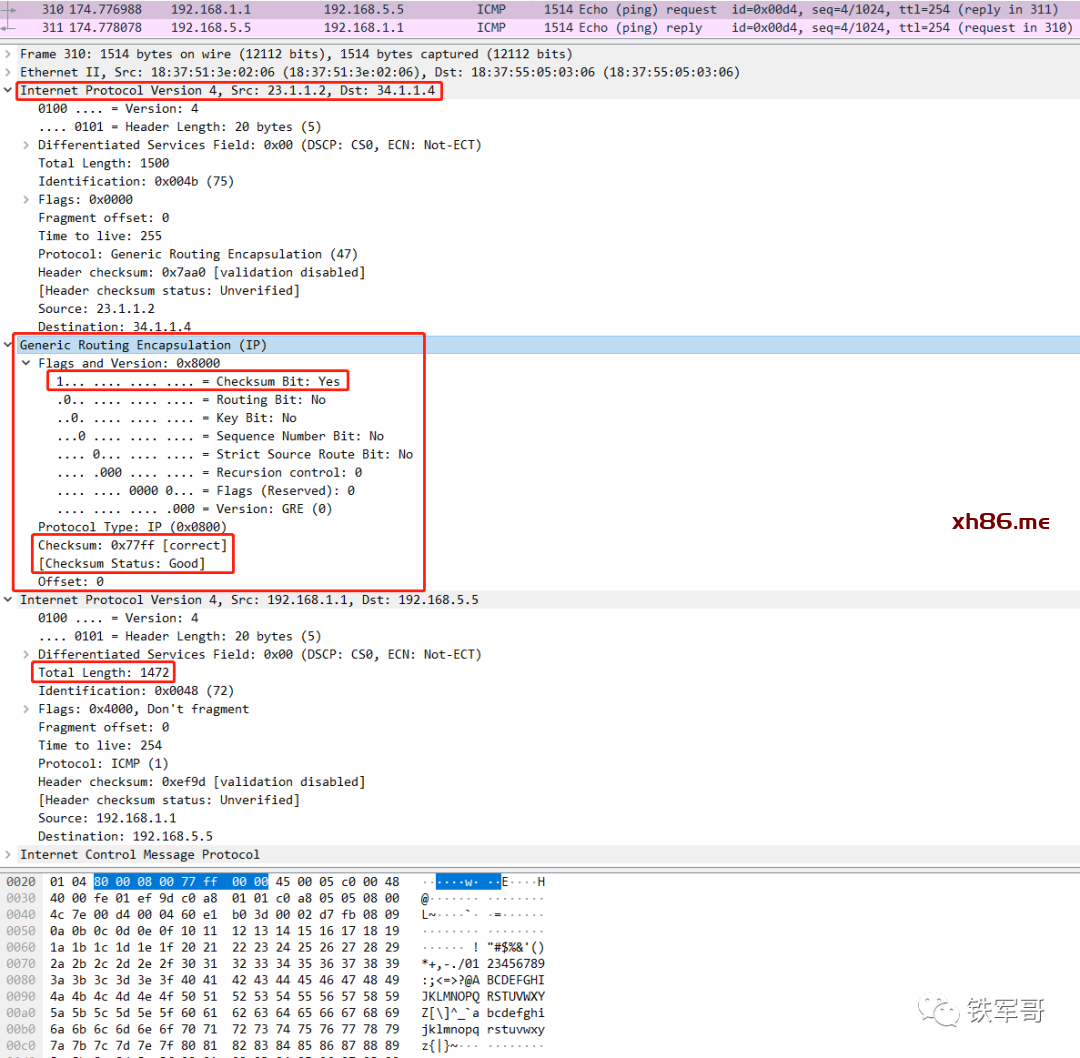

这里我额外增加了校验和的配置，可以看到[GRE封装]中校验和相关字段的差异。
因为没有加密，所以能看到完整的数据报文，那设置GRE KEY能不能对数据进行加密呢？

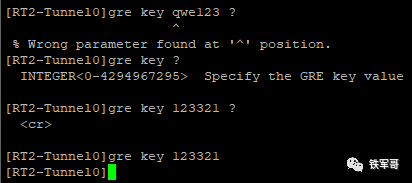

配置一下，发现这个KEY只能是数字。

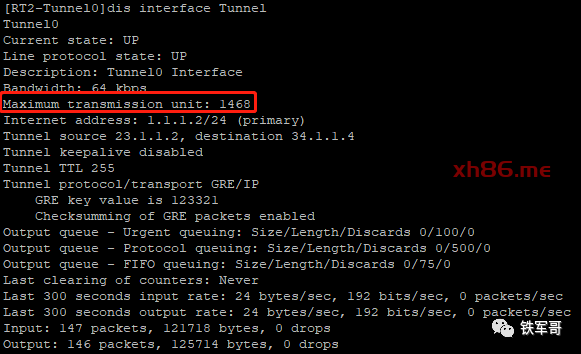

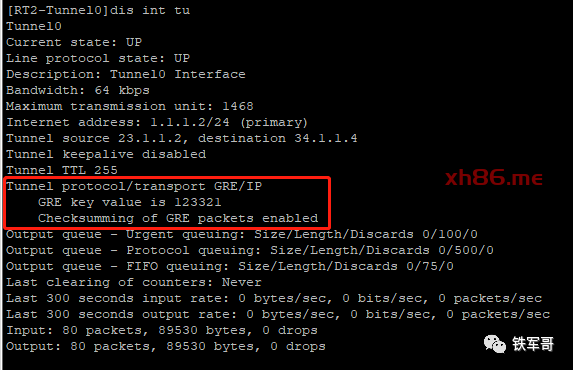

查看接口状态，能直接看到key的值，不知道这算不算不安全。

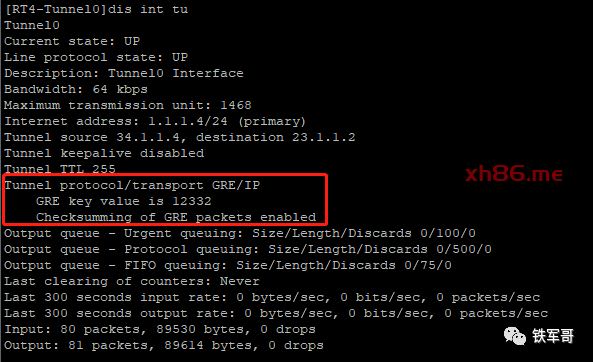

如果两端设置的key不一致，不会有错误提示，接口状态也不会协议DOWN，但是业务确实中断了。
好，接下来我们把两边设置成相同的key，验证一下。

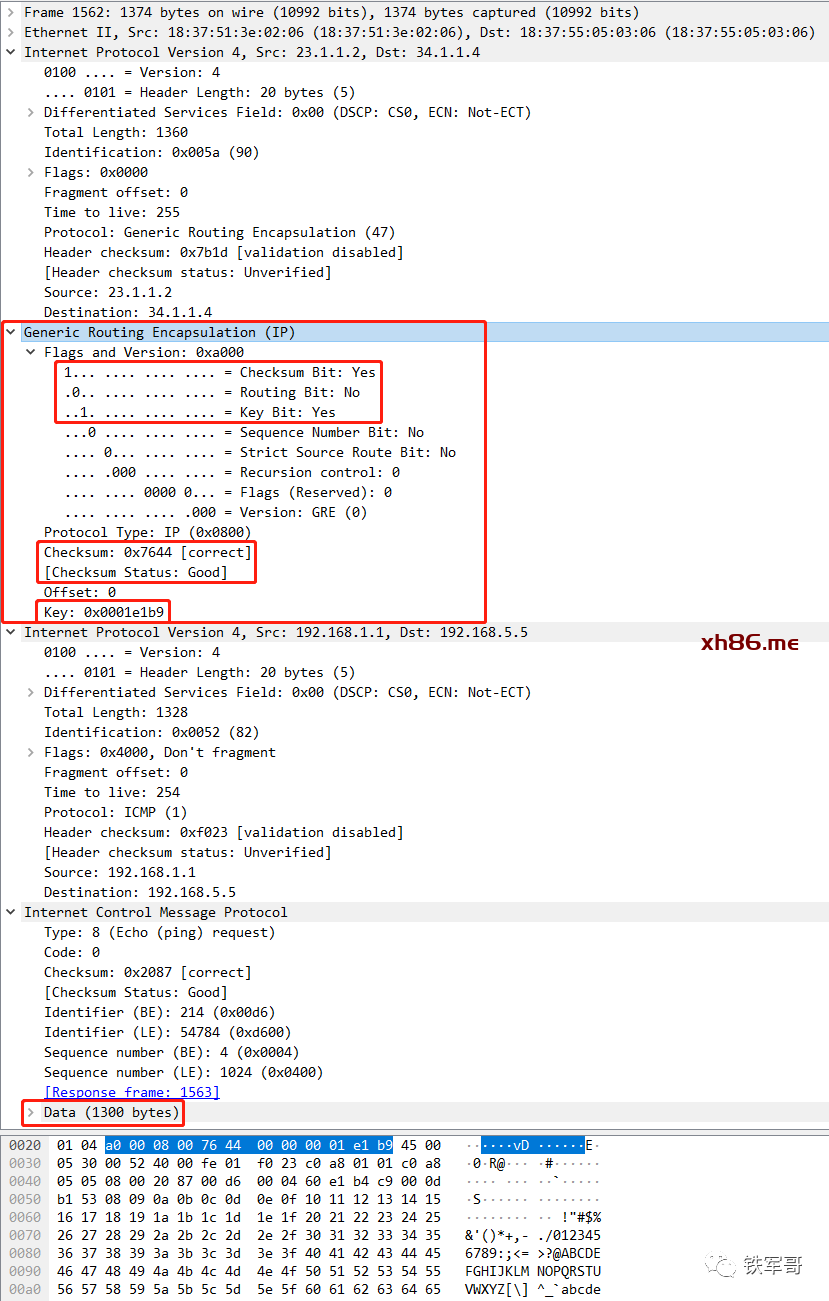

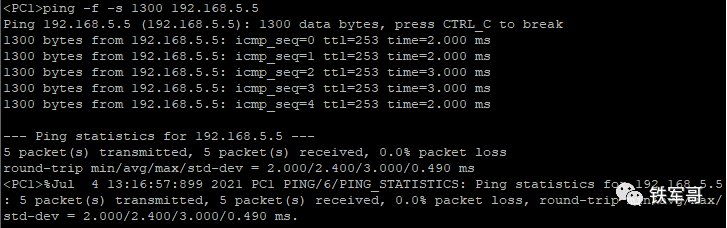

连通性正常。抓个包看一下数据是否加密。
啊，亮瞎了我的狗眼。密码是明文显示的，数据依旧是明文显示的。这个GRE确实方便，但是安全性有待提高啊。
跟测试IPsec一样（为什么IPsec两端内网的网段能不能重复？分明可以实现！），我们试一下两端相同子网能不能互通。

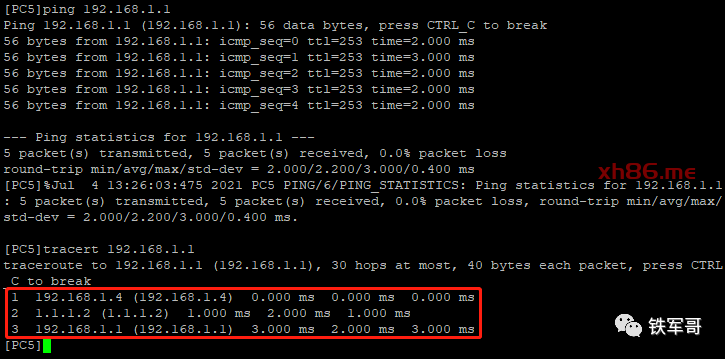

很棒，跟上次配置相同，能实现两端配置相同子网的互通，而且可以看到traceroute路径。

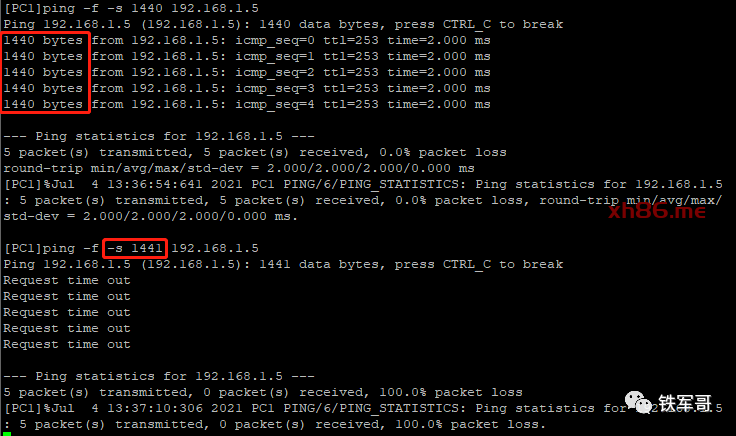

在RT2设备上开启DF位标志，验证发现能通过的数据包长度少了4个。

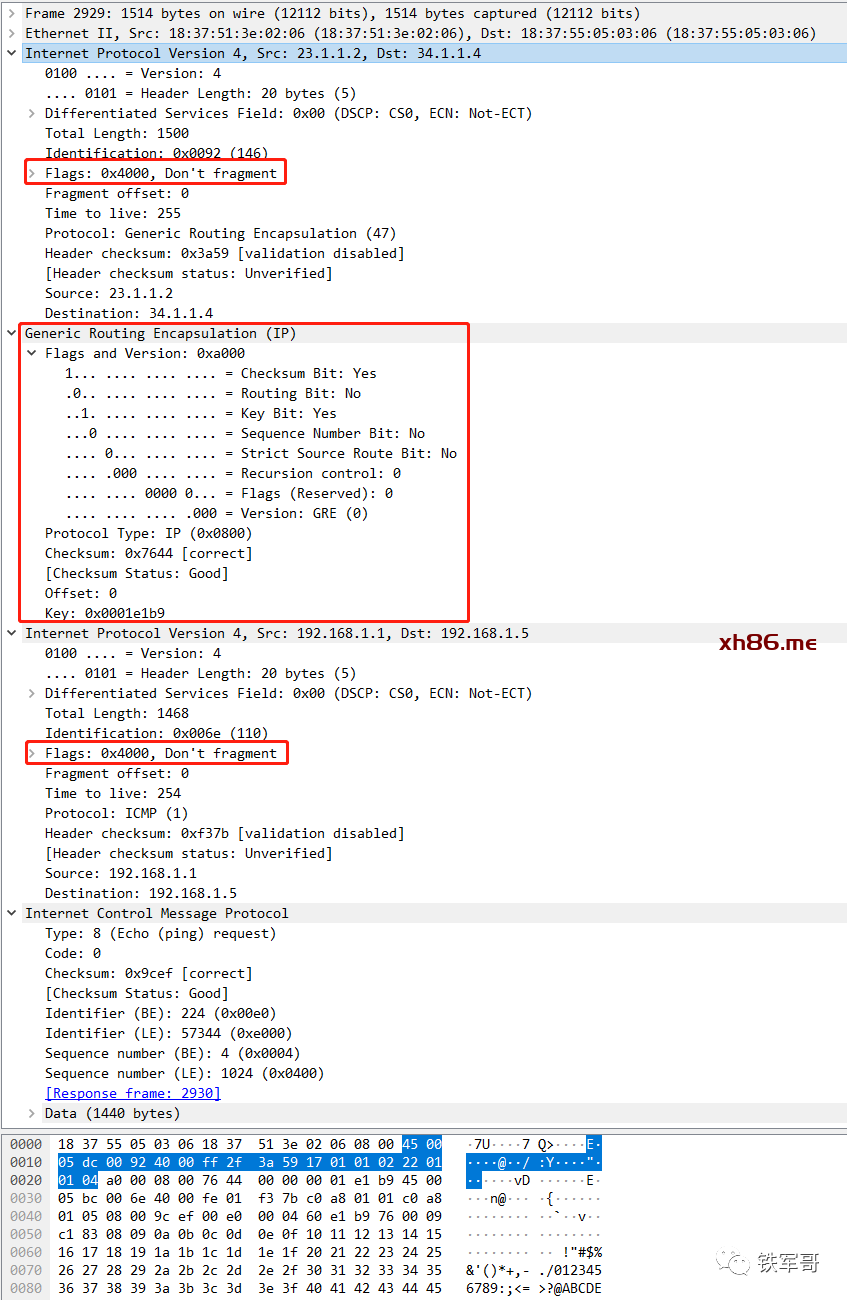

这是什么原因？抓个包看一眼。
好像也没什么，只是开了DF之后，MTU就小了4字节。
1、GRE的配置确实很简单，简单到几条命令就能实现；
2、GRE的安全性确实比较差，差到验证隧道的密钥都是明文传输的，而且对封装的数据报文没有任何加密措施；
3、GRE隧道中如果开启不允许分片，会导致MTU变为1468字节；
4、GRE封装和VXLAN封装的MTU都是1472字节，要是你，你怎么选择？
