说明:

Centos7.X 开始,系统自带的防火墙管理工具是firewalld，但是也同样支持iptables，本节课我们仍然用iptables来作为防火墙来主讲，下次课我们也会给大家详细讲解firewalld的常用配置。

iptables服务端：xuegod63   IP：192.168.1.63

iptables客户端：xuegod64   IP：192.168.1.64

netfilter/iptables是集成在内核中的包过滤防火墙系统。该架构可以实现数据包过滤，网络地址转换以及数据包管理功能。linux中防火墙分为两部分：netfilter和iptables。netfilter位于内核空间，目前是Linux内核的组成部分。netfilter可以对本机所有流入，流出，转发的数据包进行查看，修改，丢弃，拒绝等操作。netfilter位于内核空间中，用户无法接触内核和修改内核，需要使用iptables或Firewalld等工具来进行管理。

netfilter/iptables：IP信息包过滤系统，它实际上由两个组件netfilter 和 iptables 组成。

netfilter/iptables 关系：

netfilter 组件也称为内核空间（kernelspace），是内核的一部分，由一些信息包过滤表组成，这些表包含内核用来控制信息包过滤处理的规则集。

iptables 组件是一种工具，也称为用户空间（userspace），它使插入、修改和除去信息包过滤表中的规则变得容易。

netfilter/iptables 后期简称为：iptables。 iptables是基于内核的防火墙，功能非常强大，iptables内置了filter，nat和mangle、raw四张表。所有规则配置后，立即生效，不需要重启服务。

filter负责过滤数据包，包括的规则链有，input，output和forward；

nat则涉及到网络地址转换，包括的规则链有，prerouting，postrouting和output；

mangle表则主要应用在修改数据包内容上，用来做流量整形的，给数据包打个标识，默认的规则链有：INPUT，OUTPUT、 forward，POSTROUTING，PREROUTING；

raw表优先级最高（不常用），只使用在PREROUTING链和OUTPUT链上，会跳过NAT表。

input：匹配目标IP是本机的数据包。

output：出口数据包，一般不在此链上做配置

forward：匹配流经本机的数据包，

prerouting：用来修改目的地址，用来做DNAT。

如：把内网中的80端口映射到路由器外网端口上

postrouting用来修改源地址用来做SNAT。

如：内网通过路由器NAT转换功能实现内网PC机通过一个公网IP地址上网

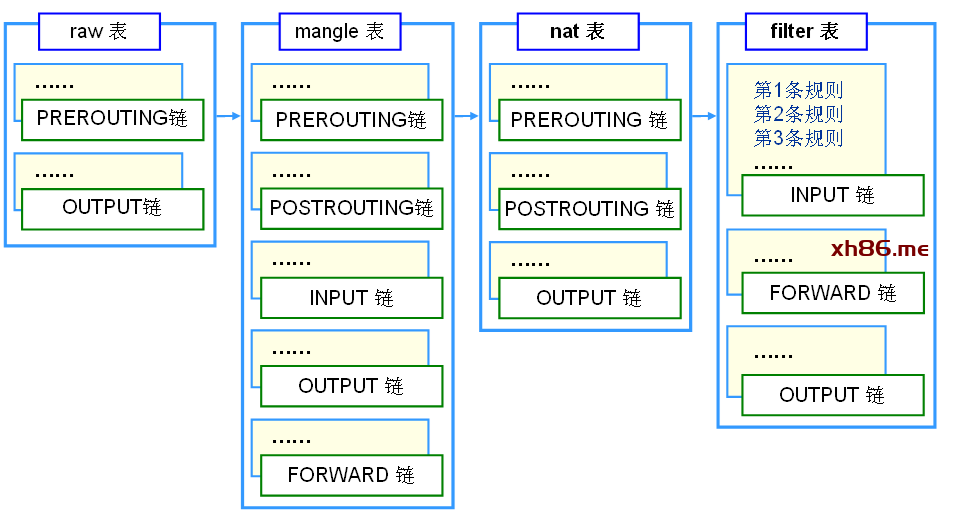

1. iptables四个表，5个链接，结构如图：

raw 表：用于处理异常，包括的规则链有，prerouting，output； 一般使用不到，raw在整个防火墙体系优先级最高，如果启动用raw表，数据将会跳过conntrack（连接跟踪机制）

例：查看raw表中的内容：

2. Iptables过滤封包流程，表->链->规则

数据走向：

外部访问本机

本机访问外部

本机负责转发

3. 整体数据包分两类：发给防火墙本身的数据包，和需要经过防火墙的数据包。

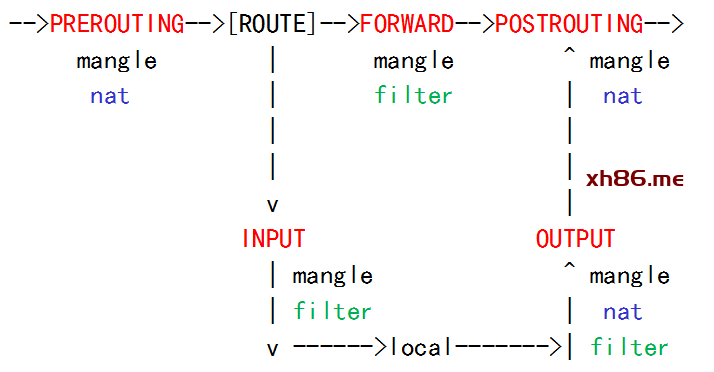

当一个数据包进入网卡时，它首先进入PREROUTING链，内核根据数据包目的IP判断是否需要转送出去。

如果数据包就是进入本机的，它就会沿着图向下移动，到达INPUT链。数据包到了INPUT链后，任何进程都会收到它。

本机上运行的程序可以发送数据包，这些数据包会经过OUTPUT链，然后到达POSTROUTING链输出。

如果数据包是要转发出去的，且内核允许转发，数据包就会如图所示向右移动，经过FORWARD链，然后到达POSTROUTING链输出。

4. 表、链、规则处理的顺序

表间的优先顺序

raw > mangle > nat > filter

链间的匹配顺序

入站数据：PREROUTING、INPUT

出站数据：OUTPUT、POSTROUTING

转发数据：PREROUTING、FORWARD、POSTROUTING

链内的匹配顺序：

自上向下按顺序依次进行检查，找到相匹配的规则即停止

若在该链内找不到的相匹配的规则，则按该链的默认策略处理（未修改的情况下，默认策略为允许）

注意：规则的次序非常关键，谁的规则越严格，应该放的越靠前，而检查规则的时候，是按照从上往下的方式进行检查的。

Iptables部署

Iptables是逻辑性比较强的服务，所以我们一个一个的实验疏通。

关闭firewall

安装安装iptables防火墙：

iptables命令的语法格式

Iptables [-t 表名] 管理选项 [链名] [条件匹配] [-j 目标动作或跳转]

注意事项

不指定表名时，默认表示filter表

不指定链名时，默认表示该表内所有链

除非设置规则链的缺省策略，否则需要指定匹配条件

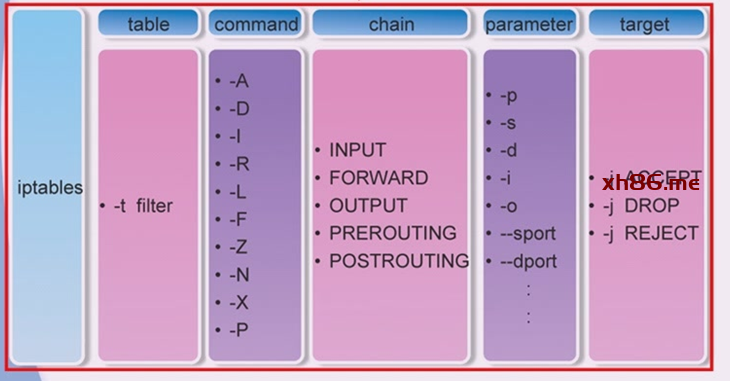

iptables语法总结：

iptables [-t 要操作的表]

          <操作命令>

          [要操作的链]

          [规则号码]

          [匹配条件]

          [-j 匹配到以后的动作]

操作命令

-A  添加规则

-I num 插入，把当前规则插入为第几条

-D num 删除，明确指定删除第几条规则

-P  设置默认策略的

-F  清空规则链的

查看命令

-[vn]L

-L列出规则

-n以数字格式显示ip和port，需要配合-L选项使用

-v  显示信息，以详细信息显示

-A <链名>    APPEND，追加一条规则（放到最后）

例如：

在 filter 表的 INPUT 链里追加一条规则（作为最后一条规则）

匹配所有访问本机 IP 的数据包，匹配到的丢弃

iptables  -L -n    查看

iptables  -Ln  不生效，但是iptables  -nL可以

-I <链名> [规则号码]     INSERT，插入一条规则

在 filter 表的 INPUT 链里插入一条规则（插入成第 1 条）立即生效，xshell会断开。

iptables -I INPUT 5 -j DROP

在 filter 表的 INPUT 链里插入一条规则（插入成第 5 条）

注意：

-t filter 可不写，不写则自动默认是 filter 表

-I 链名 [规则号码]，如果不写规则号码，则默认是 1

确保规则号码 ≤ （已有规则数 + 1），否则报错

-R num：Replays替换/修改第几条规则

格式：iptables –t filter -R INPUT 3 ……… 修改filter的INPUT链第三条规则

iptables -R INPUT 5 -j ACCEPT

-D <链名> <规则号码 | 具体规则内容>    DELETE，删除一条规则

例如：

iptables -D INPUT 1（按号码匹配）

删除 filter 表 INPUT 链中的第1条规则

删除 filter 表 INPUT 链中内容为“-s 192.168.0.1 -j DROP”的规则(不管其位置在哪里）

注意：

若规则列表中有多条相同的规则时，按内容匹配只删除序号最小的一条

按号码匹配删除时，确保规则号码 ≤ 已有规则数，否则报错

按内容匹配删除时，确保规则存在，否则报错

-P <链名> <动作>    POLICY，设置某个链的默认规则

 注意：

当数据包没有被规则列表里的任何规则匹配到时，按此默认规则处理。动作前面不能加 –j，这也是唯一 一种匹配动作前面不加 –j 的情况。

 -F [链名]       FLUSH，清空规则

添加规则：

注意：

-F 仅仅是清空链中规则，并不影响 -P 设置的默认规则。

#在生产环境中，使用-P DROP 这条规则，一定要小心，设置之前最好配置下面两个任务计划，否则容易把自己drop掉，链接不上远程主机。

配置crontab :

-Z   将封包计数器归零，封包计数器是用来计算同一封包出现次数

-L [链名]       LIST，列出规则

v：显示详细信息，包括每条规则的匹配包数量和匹配字节数

x：在 v 的基础上，禁止自动单位换算（K、M）

n：只显示 IP 地址和端口号码，不显示域名和服务名称

–line-number：可以查看到规则号

例如：

iptables -L

粗略列出 filter 表所有链及所有规则

iptables -t nat -vnL

用详细方式列出 nat 表所有链的所有规则，只显示 IP 地址和端口号

iptables -t nat -vxnL PREROUTING

用详细方式列出 nat 表 PREROUTING 链的所有规则以及详细数字，不反解

iptables -t nat -xvnL –line-number

流入、流出接口（-i、-o）

来源、目的地址（-s、-d）

协议类型      （-p）

来源、目的端口（–sport、–dport）

1. 按网络接口匹配

-i <匹配数据进入的网络接口>

#此参数主要应用于nat表，例如目标地址转换

例如：

-i ens33

匹配是否从网络接口 ens33 进来

-i ppp0

匹配是否从网络接口 ppp0 进来

-o  匹配数据流出的网络接口

例如：

-o ens33

-o ppp0

2. 按来源目的地址匹配

-s <匹配来源地址>

可以是 IP、 网段、域名，也可空（任何地址）

例如：

-s 192.168.0.1     匹配来自 192.168.0.1 的数据包

-s 192.168.1.0/24  匹配来自 192.168.1.0/24 网络的数据包

-s 192.168.0.0/16  匹配来自 192.168.0.0/16 网络的数据包

例：iptables -A INPUT -s 192.168.0.1 -j DROP

查看：iptables -vnL

-d <匹配目的地址>

可以是 IP、 网段、域名，也可以空

例如：

-d 202.106.0.20，匹配去202.106.0.20 的数据包

-d 202.106.0.0/16，匹配去202.106.0.0/16 网络的数据包

-d www.abc.com，匹配去域名 www.abc.com 的数据包

例：iptables -A INPUT -d 202.106.0.20 -j DROP

查看：iptables -vnL

3. 按协议类型匹配

-p <匹配协议类型>

可以是 TCP、UDP、ICMP 等，也可为空

例如：

-p tcp

-p udp

-p icmp –icmp-type  类型

ping: type 8      pong: type 0

4. 按来源目的端口匹配

–sport <匹配源端口>

可以是个别端口，可以是端口范围

例如：

–sport 1000：匹配源端口是 1000 的数据包

–sport 1000:3000：匹配源端口是 1000-3000 的数据包（含1000、3000）

–sport :3000：匹配源端口是 3000 以下的数据包（含 3000）

–sport 1000:匹配源端口是 1000 以上的数据包（含 1000）

–dport <匹配目的端口>可以是个别端口，可以是端口范围

例如：

–dport 80：匹配目的端口是 80 的数据包

–dport 6000:8000：匹配目的端口是 6000-8000 的数据包（含6000、8000）

–dport :3000：匹配目的端口是 3000 以下的数据包（含 3000）

–dport 1000:匹配目的端口是 1000 以上的数据包（含 1000）

注意：–sport 和 –dport 必须配合 -p 参数使用

5. 匹配应用举例

端口匹配

-p udp –dport 53

匹配网络中目的端口是 53 的 UDP 协议数据包

地址匹配：

-s 10.1.0.0/24 -d 172.17.0.0/16

匹配来自 10.1.0.0/24 去往 172.17.0.0/16 的所有数据包

端口和地址联合匹配

-s 192.168.0.1 -d www.abc.com -p tcp –dport 80

匹配来自 192.168.0.1，去往 www.abc.com 的 80 端口的 TCP 协议数据包

注意：

–sport、–dport 必须联合 -p 使用，必须指明协议类型是什么

条件写的越多，匹配越细致，匹配范围越小

ACCEPT

DROP

REJECT

SNAT

DNAT

MASQUERADE

-j ACCEPT

通过，允许数据包通过本链而不拦截它

例如：

iptables -A INPUT -j ACCEPT

允许所有访问本机 IP 的数据包通过

-j DROP

丢弃，阻止数据包通过本链而丢弃它

例如：

iptables -A FORWARD -s 192.168.80.39 -j DROP

阻止来源地址为 192.168.80.39 的数据包通过本机

-j SNAT –to IP[-IP][:端口-端口]（nat 表的 POSTROUTING 链）

源地址转换，SNAT 支持转换为单 IP，也支持转换到 IP 地址池（一组连续的 IP 地址）

例如：

例如：

表达方式1：

把从 ens33 进来的要访问 TCP/80 的数据包目的地址改为 192.168.0.1.

表达方式2：

表达方式3：

把从 ens33 进来的要访问 TCP/80 的数据包目的地址改为192.168.0.1-192.169.0.10

-j MASQUERADE    伪装

动态源地址转换（动态 IP 的情况下使用）

例如：

将源地址是 192.168.0.0/24 的数据包进行地址伪装，转换成ens33上的IP地址。ens33为路由器外网出口IP地址

按包状态匹配：（state）

按来源 MAC 匹配：（mac）

按包速率匹配：（limit）

按多端口匹配：（multiport）

按包状态匹配：（state）

-m state –state 状态

状态：NEW、RELATED、ESTABLISHED、INVALID

NEW：有别于 tcp 的 syn   #如果我们发送一个流的初始化包，状态就会在OUTPUT链 里被设置为NEW，当我们收到回应的包时，状态就会在PREROUTING链里被设置为ESTABLISHED。如果第一个包不是本地产生的，那就会在PREROUTING链里被设置为NEW状 态。

ESTABLISHED：连接态

RELATED：衍生态，与 conntrack 关联（FTP）

INVALID：不能被识别属于哪个连接或没有任何状态

例如：

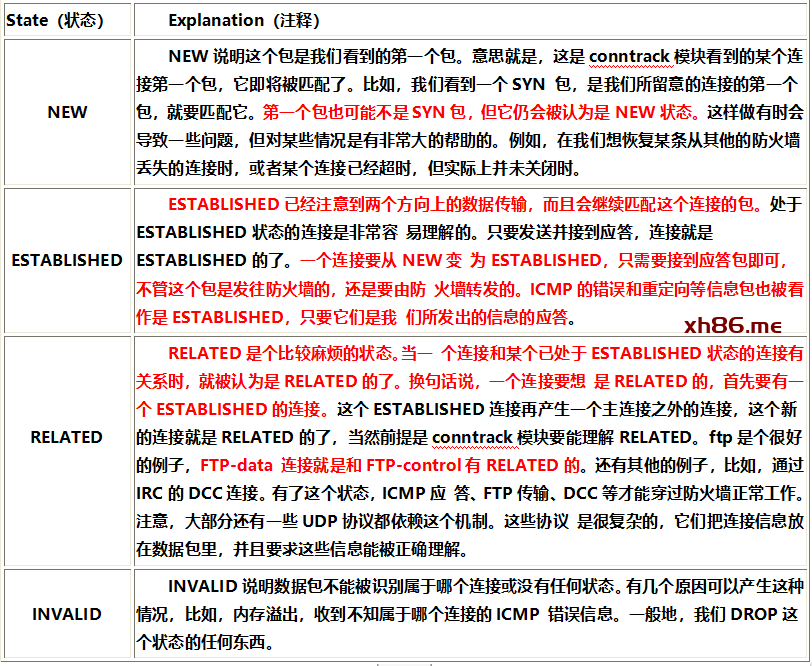

四个状态详解：

这些状态可以一起使用，以便匹配数据包。这可以使我们的防火墙非常强壮和有效。以前，我们经常打 开1024以上的所有端口来放行应答的数据。现在，有了状态机制，就不需再这样了。因为我们可以只开放那些有应答数据的端口，其他的都可以关闭。这样就安全多了。

按来源 MAC 匹配（mac）

-m mac –mac-source MAC

匹配某个 MAC 地址

例如：

阻断来自某 MAC 地址的数据包通过本机

注意：

报文经过路由后，数据包中原有的 mac 信息会被替换，所以在路由后的 iptables 中使用 mac 模块是没有意义的

按包速率匹配（limit）

-m limit –limit 匹配速率 [–burst 缓冲数量]

用一定速率去匹配数据包

例如：

注意：

limit 英语上看是限制的意思，但实际上只是按一定速率去匹配而已，50/s表示1秒中转发50个数据包，要想限制的话后面要再跟一条 DROP

多端口匹配（multiport）

-m multiport <–sports|–dports|–ports> 端口1[,端口2,..,端口n]

一次性匹配多个端口，可以区分源端口，目的端口或不指定端口

例如：

注意：必须与 -p 参数一起使用

保存到配置文件：

先看一下/etc/sysconfig/iptables内容

保存后对比/etc/sysconfig/iptables之前内容
