OSPF引入直连路由时巧借静态黑洞路由做汇总

一、实验背景：

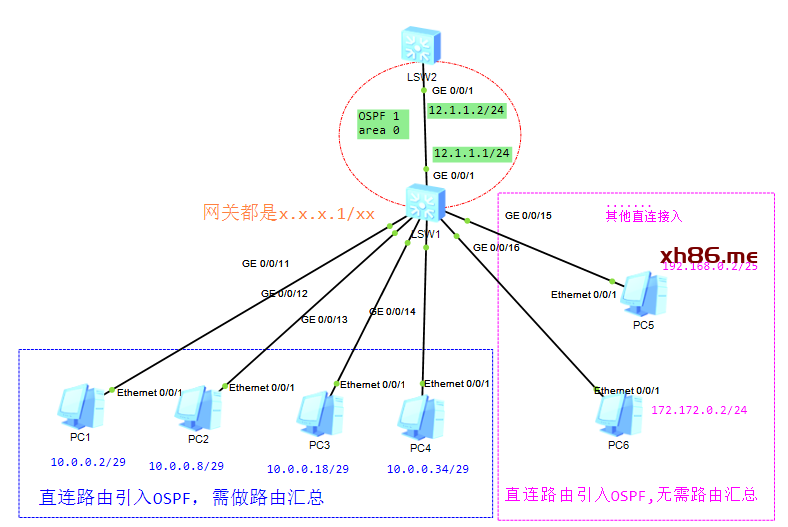

这两天，隔壁专业同事跟我讨论一个实际生产环境中OSPF引入直连路由后，需做路由汇总的问题。我配合实现后抽象梳理分享一下。实际环境会更复杂一些，我做了脱敏抽象简化，拓扑如下图。

拓扑概述如下：

1、SW1和SW2均为三层交换机，它们之间起OSPF协议，互联接口宣告在 area 0 中。

2、SW2作为接入设备，以直连路由形式，收敛不同的业务，并把这些直连路由引入OSPF中，与大网互通。

问题点：

1、业务中，各直连路由小网段纷纷以直连路由方式引入OSFP，造成SW2路由条目过多的情况。

2、蓝框中，各小路由网段可梳理汇总；紫框中，大小路由网段暂无法梳理汇总。

（注：ENSP中OSPF域设备使用了S5700模拟；客户侧用PC模拟。实际环境可能是友商设备，客户侧可能是防火墙设备等。这些均非本文讨论内容，我做了简化处理。）

(图片可放大查看)

二、实验目的：

（1）对于蓝色框中的业务直连路由进行汇总，SW2只学习到汇总路由。

（2）对于紫色框中的业务直连路由保持原样，SW2仍学习到明细路由。

三、实验过程：

第 1 步，搭建实验拓扑

SW1主要配置：

# 拉通OSPF部分
interface Vlanif1
 ip address 12.1.1.1 255.255.255.0
ospf 1
 area 0.0.0.0
  network 12.1.1.1 0.0.0.0

# 业务直连部分（以1段为例，其它类推）
interface Vlanif11
 ip address 10.0.0.1 255.255.255.248
interface GigabitEthernet0/0/11
 port link-type access
 port default vlan 11
# ……

SW2主要配置：

interface Vlanif1
 ip address 12.1.1.2 255.255.255.0
ospf 1
 area 0.0.0.0
  network 12.1.1.2 0.0.0.0

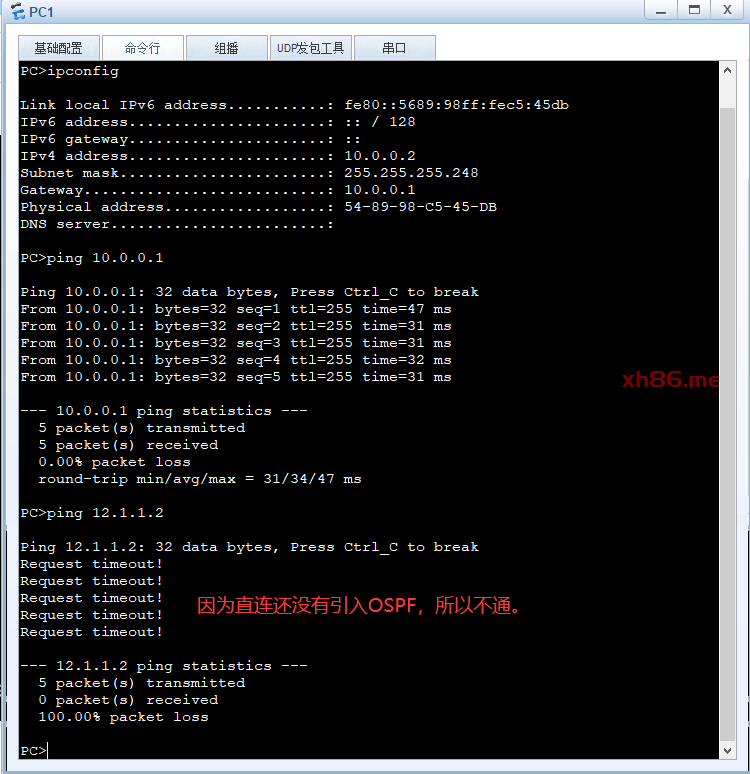

实现效果是每台PC都能ping通自己网关，不能ping通SW2的接口地址12.1.1.2。

第 2 步，SW1中OSPF引入直连路由

来，我们在OSPF进程中，直接引入直连路由。

# SW1
ospf 1
import-route direct

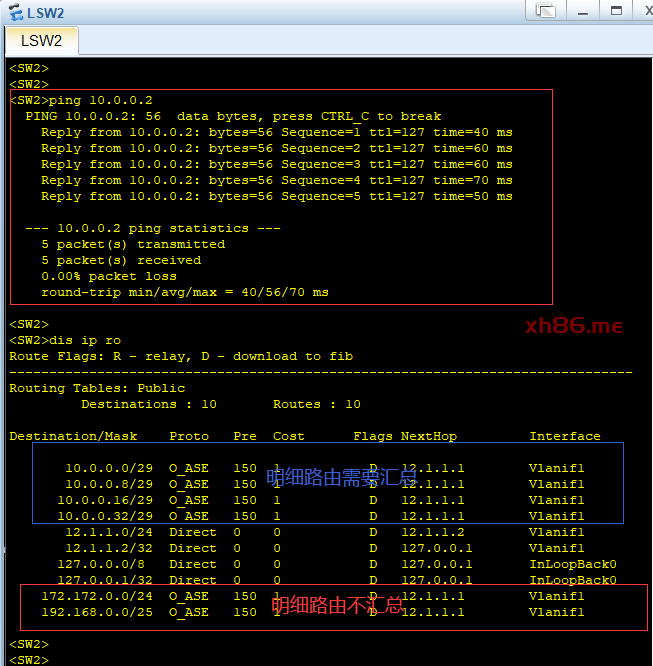

如果都执行正确的话，此时我们到SW2上就可以看到业务直连路由以OSPF外部路由的形式加入到路由表中了，此后彼此互通。

此时我们看到，业务直连路由是什么，引入后就是什么。实际环境中有可能几百上千条这种小段路由，这种情况除增加SW2路由表压力外，业务末端随时上下线都会造成路由频繁抖动等不良影响。

第 3 步，使用asbr-summary汇总

SW1是OSPF域中的一台ASBR，那为了解决上一步的问题，我们可以在OSPF进程下做手工路由汇总。我们假设10.0.0.0/24是已规划的，不与其它地方冲突的地址空间。

# SW1
ospf 1
 asbr-summary 10.0.0.0 255.255.255.0

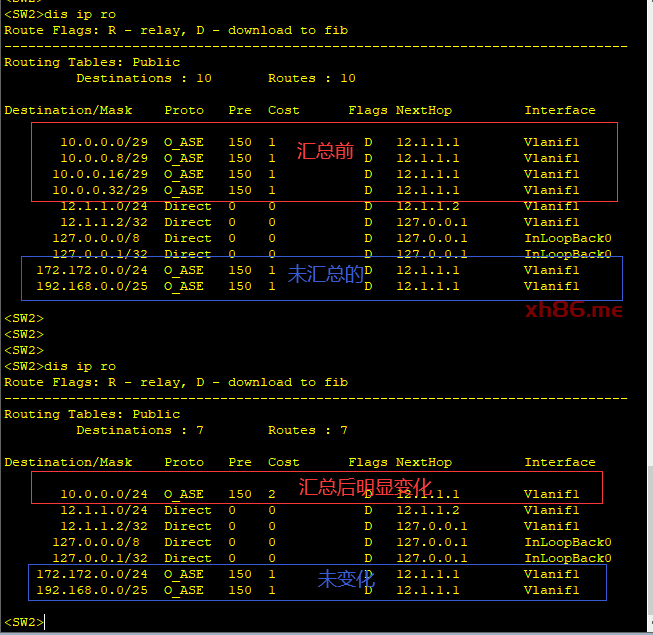

此后我们跑去SW2看路由表，就会看到10.0.0.0/24段的已完成汇总，不涉及到的业务直连网段依然是以明细的形存在于路由表中。

此后依然测试全网网络可达，似乎我们的目标完成了，我可以“交差”了。

第 4 步，使用静态路由引入做汇总

燃鹅，同事又提了新的问题。他参考了其它地方的同类配置，人家是用静态路由引入的形式进行了路由汇总，想跟着保持统一。

于是，我删掉了asbr-summary这条配置，SW2很自然的重新学到所有明细路由。

# SW1
ospf 1
 undo asbr-summary 10.0.0.0 255.255.255.0

我再把10.0.0.0/24网段的静态路由整理下，实际变成一条黑洞路由，指令如下。


# SW1
ip route-static 10.0.0.0 255.255.255.0 NULL0

那么接下来需要去掉引入直连，而改成引入静态。

# SW1
ospf 1
undo import-route direct
import-route static

此时，到SW2上看，10.0.0.0/24的小段路由依然正常。燃鹅，紫色框中两条没做汇总需求的业务直连路由在SW2的路由表中消失了。因为SW1已取消了直连路由引入，所以SW2的路由表中自然不会有。

我跟同事说那这样需要把172和192开头的这两段也一并写静态。同事说nonono，这部分还有很多其它段（拓扑中……部分），另外也时不时变，最好还是能直连引入。

那我又说，那做回前面的asbr-summary汇总如何，同事说还是不行，因为之后还想按标准整改好，都变成静态，如果用asbr-summary汇总后面恐怕不好推动。

他提出，能否“已整理的部分”用静态引入做汇总，“未整理的部分”还是保持直连引入明细？

啊！这明显是“过渡态”的需求，好吧，我再想想……（其实这是个“割接态”、“过渡态”如何做平滑过渡的问题。）

第 5 步，同时引入直连和静态

依然在SW1上，我们把直连路由引入给补上去。

# SW1
# 这条静态上一步已经有了
ip route-static 10.0.0.0 255.255.255.0 NULL0

ospf 1
 import-route direct
 import-route static

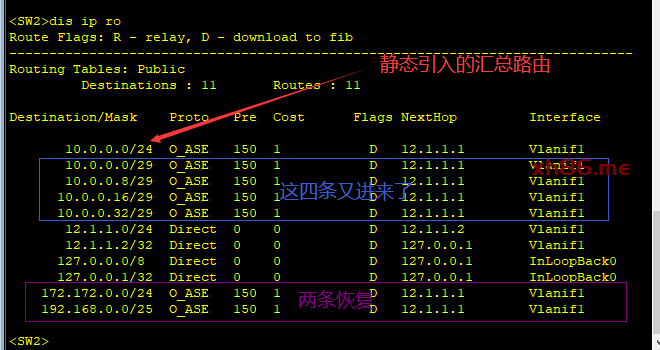

我们到SW2看路由表。

此时，10段的那4条我们要汇总的明细路由，因为OSPF引入直连路由的原因，又一次出现在SW2的路由表上。情况好像又回到了原点。

要怎么办？思考了下。

第 6 步，带策略的静态路由引入

如果有静态路由汇总网段的话，我们就不对它做OSPF直连引入，如果没有，则继续对它做直连引入。

那此时，我想我们可以在引入直连路由的时候，调用路由策略，过滤掉已经写静态黑洞做路由汇总网段。

IP前缀列表是抓取路由的一个利器，我们先写一个ip前缀列表，来抓取路由。

ip ip-prefix STATICED index 10 permit 10.0.0.0 24 greater-equal 24 less-equal 32

名为STATICED的ip前缀列表，索引10有一项，它允许路由的前24位严格匹配10.0.0，而路由掩码可以在32位到24位之间。我命名它为STATICED是表达已经写过静态汇总路由了。

# 路由策略节点10，拒绝掉那些已写静态黑洞路由做汇总的直连网段。
route-policy STATICED deny node 10
 if-match ip-prefix STATICED
# 路由策略节点20，放通节点10没匹配中的其它直连网段。
route-policy STATICED permit node 20

# 注1：节点20在华为设备，默认动作是放行，友商设备则不一定。
# 注2：关于这种策略要在哪里拒绝，哪里放行，实施方式并不统一，可尝试不通写法。

好了，最后就是在OSPF引入直连路由的时候，调用这个STATICED路由策略。


ospf 1
 import-route direct route-policy STATICED
 import-route static

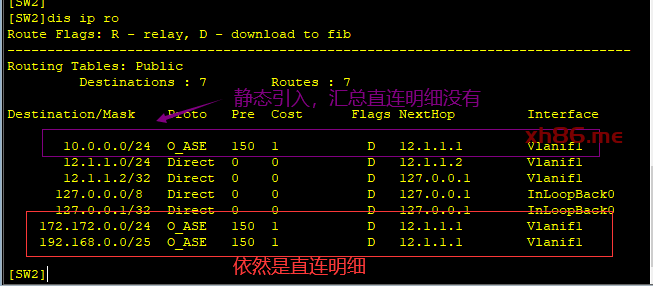

再次梳理下，我们这么一番操作的用意是，在OSPF引入直连路由时，如果已经写了静态黑洞路由的，则按静态路由引入，已达到路由汇总目的；如果没写，则仅需按直连路由引入，仍是明细路由。

好了！算是把这需求给满足了。此后，直连路由引入可逐步继续梳理变成静态路由汇总引入。稳步推进！

实验总结：

路由协议之间相互引入、汇总、过滤对网工来说，算是基本技能吧。我隔壁专业的同事一直给我感觉与数通无关，没想随着网络的不断发展与演进，数通知识越来越渗透到其它领域了。最近我看了点点SRv6，嗯，这不就是IPv4中的松散源路由概念吗？哈，这让我想到一直听说网工是“夕阳行业”，这些知识马上淘汰了，这是真的吗？还是行业鄙视链还是贩卖焦虑呢？我不得而知。网络的不断演进与发展，像某些框架看似版本狂魔，凶猛迭代一年可以发布n个版本，但实际很多东西基础的来来回回还是那些。好吧，如果有兴趣，不紧急的时候坚持回归基础，夯实基础，守正创新。

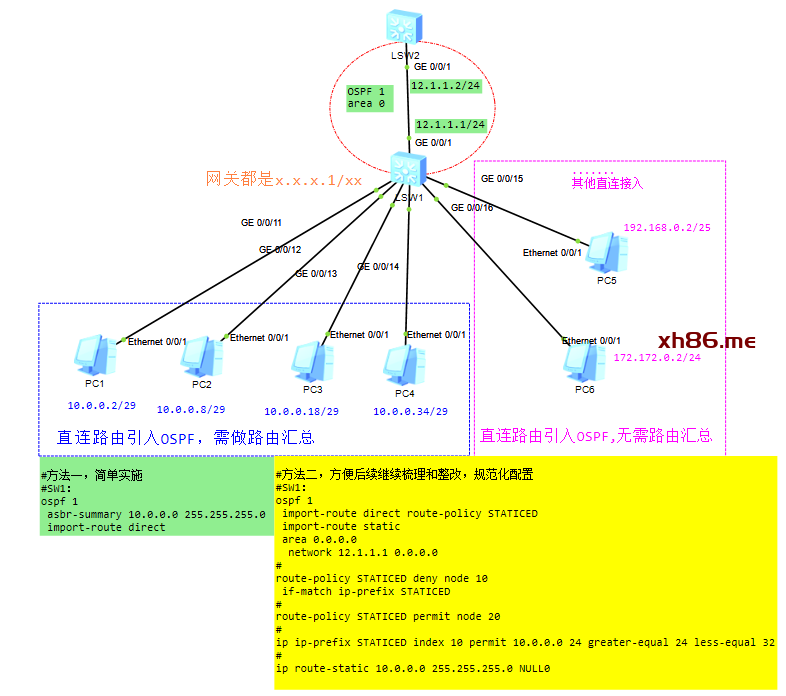

好吧！整体做张图总结下这个实验哈。

第 1 步，搭建实验拓扑

第 2 步，SW1中OSPF引入直连路由

第 3 步，使用asbr-summary汇总

第 4 步，使用静态路由引入做汇总

第 5 步，同时引入直连和静态

第 6 步，带策略的静态路由引入
