组网一：家庭无线组网

网络图：

家庭无线网络

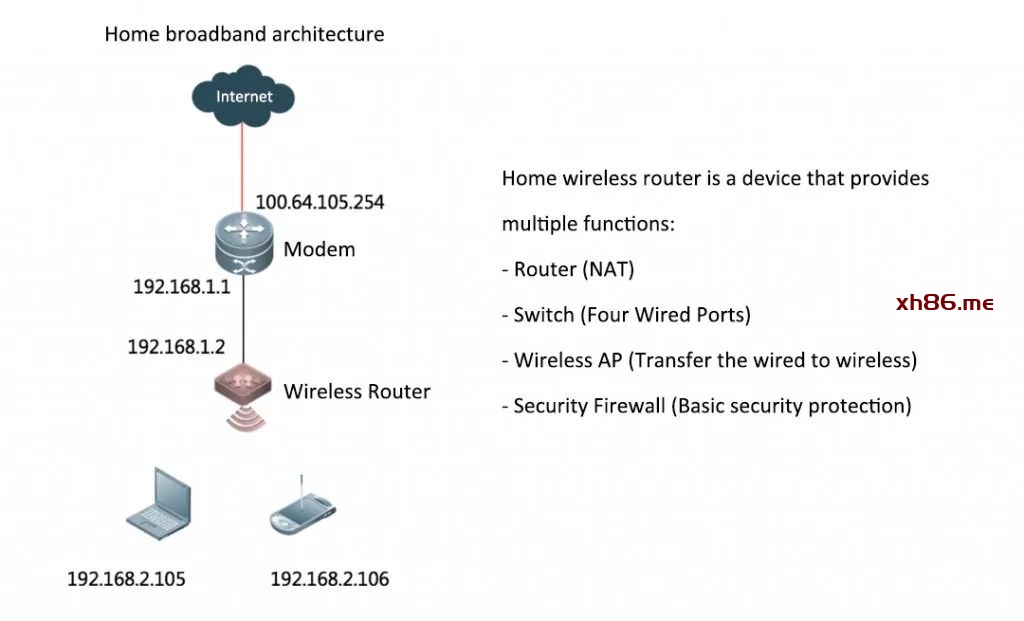

这是典型的家庭无线网络。在这个网络中，NAT 进行了两次，一次在无线路由器和光调制解调器上。无线路由器将有线信号转换为无线Wi-Fi信号。

的无线路由器，也可以设置为中继模式，以及DHCP是在光学调制解调器进行的，从而使无线路由器只做二层透明传输，而无需NAT。

组网2：Ad-Hoc 网络架构

网络图：

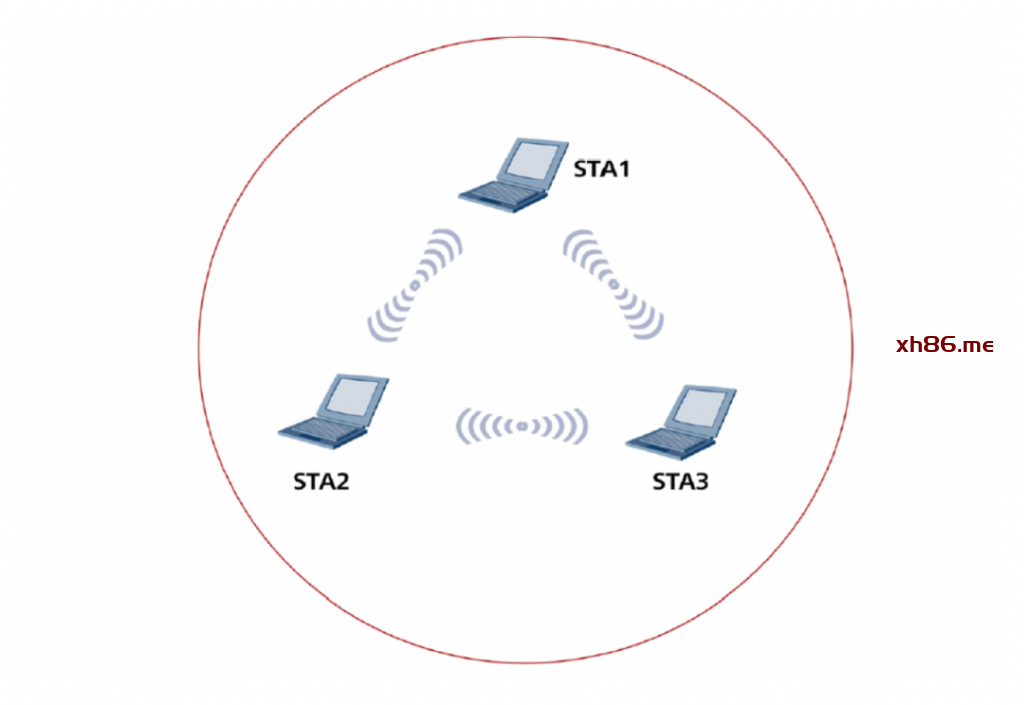

图片用户可以在笔记本电脑（Win7以上系统）上建立无线网络，与其他无线终端连接，实现局域网通信。

组网3：中小企业无线组网

网络图：

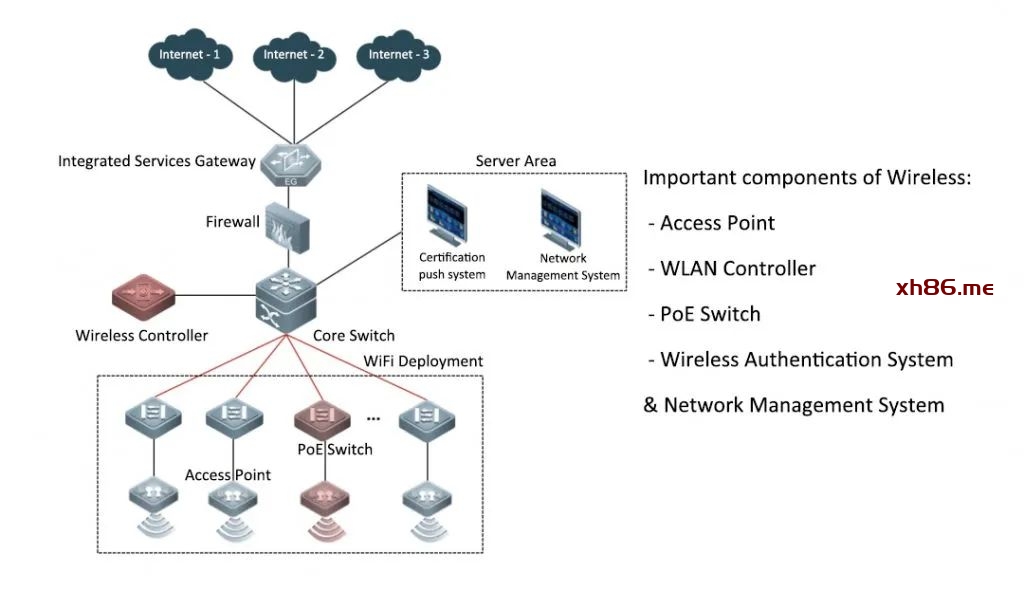

无线的三个重要组成部分：无线AP、无线控制器、POE交换机。之前的组网方式也是传统中小企业的无线组网方式。

组网4：大规模无线组网架构

网络图：

大规模无线组网架构

和第三种组网方式一样，在规模和设备上都进行了升级，在实际项目中设备的选用高于第三种。

组网5：WDS无线桥接网络

网络图：

WDS无线桥接网络

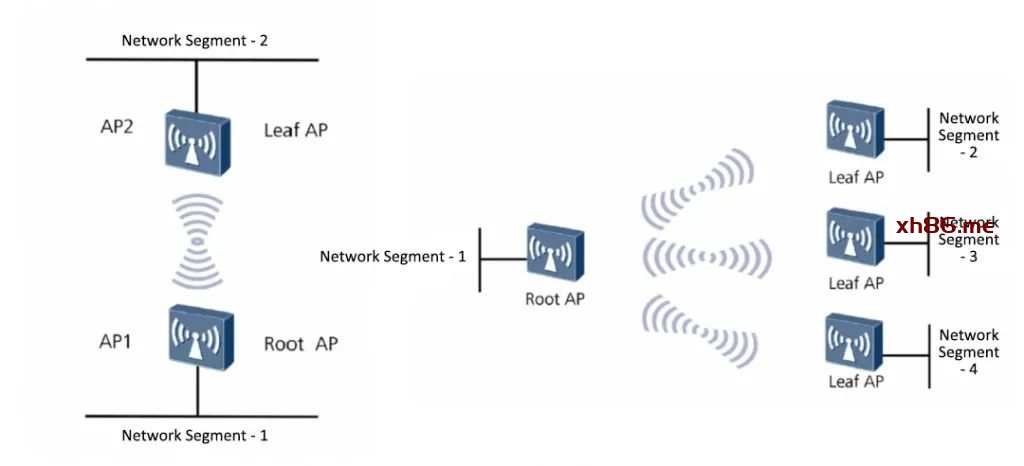

桥接主要是通过无线实现两个网络的互联。上一篇给大家介绍了室外AP，传统的室外AP可以设置为桥接模式。当然，使用室外AO作为桥梁的成本太高了。一般厂家都有专门的网桥设备来进行无线桥接。价格相对较低，桥接距离较长。

桥接组网分为点对点和点对多点两种。如上图所示，对于接入点较多的场景，建议采用点对多点组网方式，以节省AP/网桥数量。

在生产环境中，建议使用2.4GHz频段作为WDS桥接回程，信号衰减小，5GHz频段实现用户终端接入，减少干扰，达到最佳覆盖效果。

组网6：MESH组网

无线网状网络（Wireless Mesh Network，WMN）是指利用无线链路连接多个AP，最终通过一或两个根节点接入有限网络的网状动态自组织自配置无线网络。

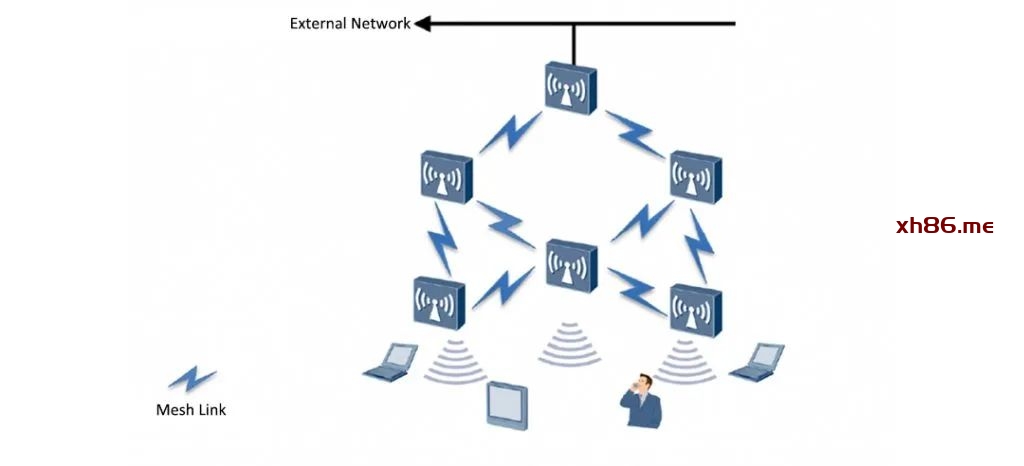

网络架构如图：

无线AP之间存在冗余，解决无线单点故障问题。

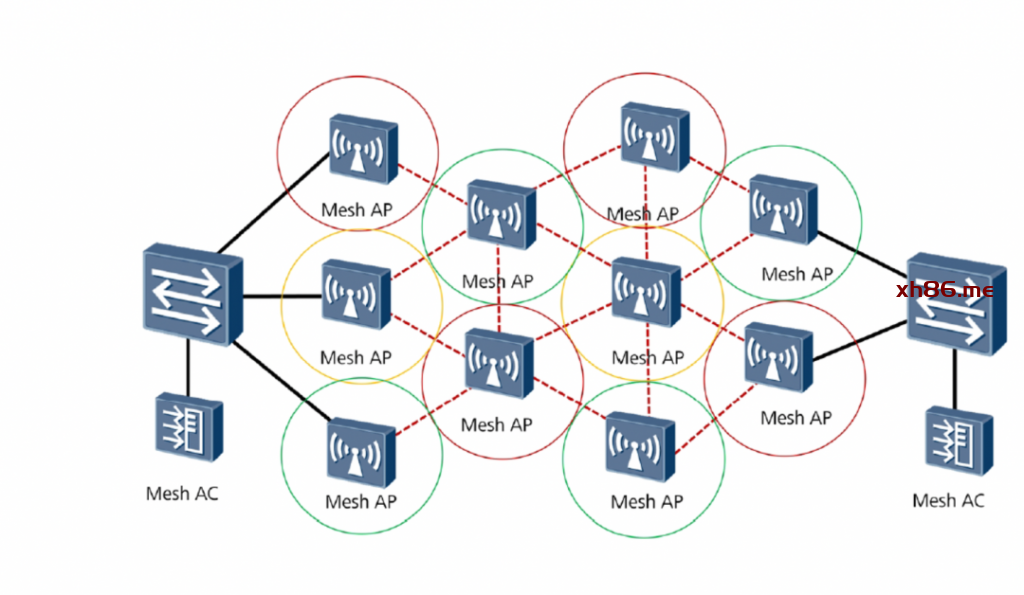

红色虚线代表Mesh回传链路，圆圈代表用户接入信号覆盖范围。

MESH架构组网主要用于存储环境或工厂：这种场景面积大，不需要布线。只能使用MESH架构组网。AP设置为MESH模式，自动协商、组网和数据回传，边缘AP只需接入有线网络，减少布线工作，同时具备链路冗余功能。
