前言

是基于Client/Server的访问控制和认证协议。它可以限制未经授权的用户/设备通过接入端口(access port)访问LAN/WLAN。在获得交换机或LAN提供的各种业务之前，802.1x对连接到交换机端口上的用户/设备进行认证。在认证通过之前，802.1x只允许EAPOL（基于局域网的扩展认证协议）数据通过设备连接的交换机端口；认证通过以后，正常的数据可以顺利地通过以太网端口。



本文以公司内部员工接入WLAN网络使用802.1x认证方式为例介绍。





01
 业务需求

用户接入WLAN网络，使用802.1X客户端进行认证，输入正确的用户名和密码后可以无线上网。且在覆盖区域内移动发生漫游时，不影响用户的业务使用。

02
   组网需求
  • AC组网方式：旁挂二层组网。
  • DHCP部署方式：AC作为DHCP服务器为AP分配IP地址，SwitchB作为DHCP服务器为STA分配IP地址。
  • 业务数据转发方式：直接转发。
  • WLAN认证方式：WPA-WPA2+802.1X+AES。

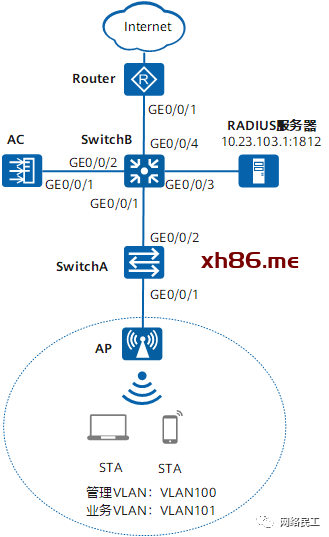

图1 配置802.1X认证组网图

03
   数据规划

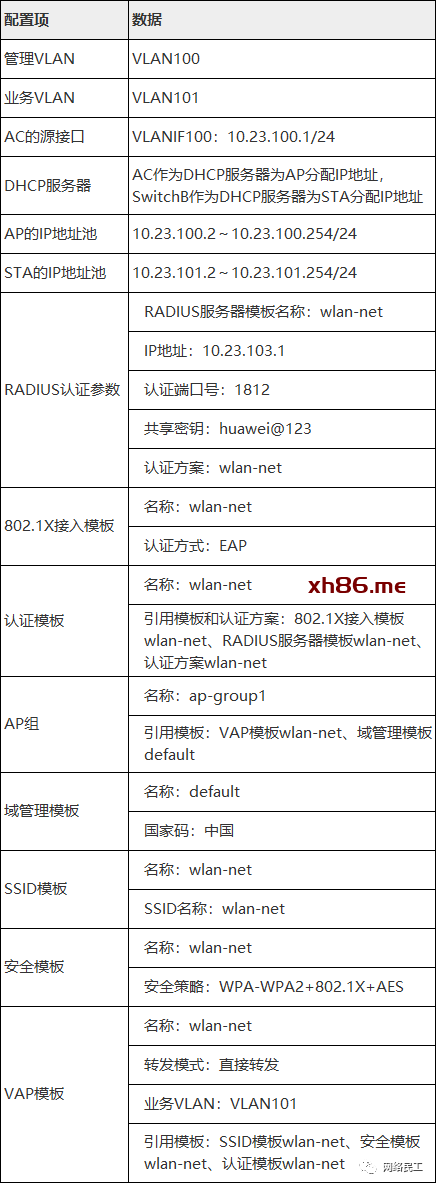

表1 AC数据规划表

04
   配置思路

【1】配置网络互通。

【2】配置AC和SwitchB分别给AP和STA分配IP地址。

【3】配置AP上线。

【4】配置AC上的802.1X认证。

【5】配置第三方服务器。

AC侧配置的RADIUS共享密钥需要和服务器侧保持一致。

配置注意事项

  • 纯组播报文由于协议要求在无线空口没有ACK机制保障，且无线空口链路不稳定，为了纯组播报文能够稳定发送，通常会以低速报文形式发送。如果网络侧有大量异常组播流量涌入，则会造成无线空口拥堵。为了减小大量低速组播报文对无线网络造成的冲击，建议配置组播报文抑制功能。配置前请确认是否有组播业务，如果有，请谨慎配置限速值。
    • 业务数据转发方式采用直接转发时，建议在直连AP的交换机接口上配置组播报文抑制。
    • 业务数据转发方式采用隧道转发时，建议在AC的流量模板下配置组播报文抑制。
  • 建议在与AP直连的设备接口上配置端口隔离，如果不配置端口隔离，尤其是业务数据转发方式采用直接转发时，可能会在VLAN内形成大量不必要的广播报文，导致网络阻塞，影响用户体验。
  • 隧道转发模式下，管理VLAN和业务VLAN不能配置为同一VLAN，且AP和AC之间只能放通管理VLAN，不能放通业务VLAN。
  • 802.1X认证场景下，由于EAP报文属于控制报文需要通过CAPWAP隧道到AC，所以不管直接转发还是隧道转发，都需要保证AC上创建相应的业务VLAN。

05
   操作步骤

【1】配置网络互通

# 配置接入交换机SwitchA的接口GE0/0/1和GE0/0/2加入VLAN100和VLAN101。

<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] vlan batch 100 101
[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GigabitEthernet0/0/1] port link-type trunk
[SwitchA-GigabitEthernet0/0/1] port trunk pvid vlan 100
[SwitchA-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 101
[SwitchA-GigabitEthernet0/0/1] port-isolate enable
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] port link-type trunk
[SwitchA-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 101
[SwitchA-GigabitEthernet0/0/2] quit

# 配置汇聚交换机SwitchB的接口GE0/0/1加入VLAN100和VLAN101，GE0/0/2加入VLAN100和VLAN102，GE0/0/3加入VLAN103，GE0/0/4加入VLAN104，创建VLANIF102、VLANIF103和VLANIF104接口，并配置下一跳为Router的缺省路由。

<HUAWEI> system-view
[HUAWEI] sysname SwitchB
[SwitchB] vlan batch 100 to 104
[SwitchB] interface gigabitethernet 0/0/1
[SwitchB-GigabitEthernet0/0/1] port link-type trunk
[SwitchB-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 101
[SwitchB-GigabitEthernet0/0/1] quit
[SwitchB] interface gigabitethernet 0/0/2
[SwitchB-GigabitEthernet0/0/2] port link-type trunk
[SwitchB-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 102
[SwitchB-GigabitEthernet0/0/2] quit
[SwitchB] interface gigabitethernet 0/0/3
[SwitchB-GigabitEthernet0/0/3] port link-type trunk
[SwitchB-GigabitEthernet0/0/3] port trunk pvid vlan 103
[SwitchB-GigabitEthernet0/0/3] port trunk allow-pass vlan 103
[SwitchB-GigabitEthernet0/0/3] quit
[SwitchB] interface gigabitethernet 0/0/4
[SwitchB-GigabitEthernet0/0/4] port link-type trunk
[SwitchB-GigabitEthernet0/0/4] port trunk pvid vlan 104
[SwitchB-GigabitEthernet0/0/4] port trunk allow-pass vlan 104
[SwitchB-GigabitEthernet0/0/4] quit
[SwitchB] interface vlanif 102
[SwitchB-Vlanif102] ip address 10.23.102.1 24
[SwitchB-Vlanif102] quit
[SwitchB] interface vlanif 103
[SwitchB-Vlanif103] ip address 10.23.103.2 24
[SwitchB-Vlanif103] quit
[SwitchB] interface vlanif 104
[SwitchB-Vlanif104] ip address 10.23.104.1 24
[SwitchB-Vlanif104] quit
[SwitchB] ip route-static 0.0.0.0 0.0.0.0 10.23.104.2

# 配置AC的接口GE0/0/1加入VLAN100和VLAN102，创建VLANIF102接口，并配置指向RADIUS服务器的静态路由。

<AC6605> system-view
[AC6605] sysname AC
[AC] vlan batch 100 101 102
[AC] interface gigabitethernet 0/0/1
[AC-GigabitEthernet0/0/1] port link-type trunk
[AC-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 102
[AC-GigabitEthernet0/0/1] quit
[AC] interface vlanif 102
[AC-Vlanif102] ip address 10.23.102.2 24
[AC-Vlanif102] quit
[AC] ip route-static 10.23.103.0 24 10.23.102.1

# 配置Router的接口GE0/0/1的IP地址，并配置指向STA网段的静态路由。

<Huawei> system-view
[Huawei] sysname Router
[Router] interface gigabitethernet 0/0/1
[Router-GigabitEthernet0/0/1] ip address 10.23.104.2 24
[Router-GigabitEthernet0/0/1] quit
[Router] ip route-static 10.23.101.0 24 10.23.104.1

【2】配置AC作为DHCP服务器为AP分配IP地址，SwitchB作为DHCP服务器为STA分配IP地址

# 在AC上配置VLANIF100接口为AP提供IP地址。

[AC] dhcp enable
[AC] interface vlanif 100
[AC-Vlanif100] ip address 10.23.100.1 24
[AC-Vlanif100] dhcp select interface
[AC-Vlanif100] quit

# 在SwitchB上配置VLANIF101接口为STA提供IP地址。

[SwitchB] dhcp enable
[SwitchB] interface vlanif 101
[SwitchB-Vlanif101] ip address 10.23.101.1 24
[SwitchB-Vlanif101] dhcp select interface
[SwitchB-Vlanif101] quit

【3】配置AP上线

# 创建AP组，用于将相同配置的AP都加入同一AP组中。

[AC] wlan
[AC-wlan-view] ap-group name ap-group1
[AC-wlan-ap-group-ap-group1] quit

# 创建域管理模板，在域管理模板下配置AC的国家码并在AP组下引用域管理模板。

[AC-wlan-view] regulatory-domain-profile name default
[AC-wlan-regulate-domain-default] country-code cn
[AC-wlan-regulate-domain-default] quit
[AC-wlan-view] ap-group name ap-group1
[AC-wlan-ap-group-ap-group1] regulatory-domain-profile default
Warning: Modifying the country code will clear channel, power and antenna gain configurations of the radio and reset the AP. Continu
e?[Y/N]:y
[AC-wlan-ap-group-ap-group1] quit
[AC-wlan-view] quit

# 配置AC的源接口。

[AC] capwap source interface vlanif 100

# 在AC上离线导入AP，并将AP加入AP组“ap-group1”中。假设AP的MAC地址为60de-4476-e360，并且根据AP的部署位置为AP配置名称，便于从名称上就能够了解AP的部署位置。例如MAC地址为60de-4476-e360的AP部署在1号区域，命名此AP为area_1。

[AC] wlan
[AC-wlan-view] ap auth-mode mac-auth
[AC-wlan-view] ap-id 0 ap-mac 60de-4476-e360
[AC-wlan-ap-0] ap-name area_1
[AC-wlan-ap-0] ap-group ap-group1
Warning: This operation may cause AP reset. If the country code changes, it will clear channel, power and antenna gain configuration
s of the radio, Whether to continue? [Y/N]:y
[AC-wlan-ap-0] quit

# 将AP上电后，当执行命令display ap all查看到AP的“State”字段为“nor”时，表示AP正常上线。

[AC-wlan-view] display ap all
Total AP information:
nor  : normal          [1]
-------------------------------------------------------------------------------------------------
ID   MAC            Name   Group     IP            Type            State STA Uptime   ExtraInfo
-------------------------------------------------------------------------------------------------
0    60de-4476-e360 area_1 ap-group1 10.23.100.254 AP5030DN        nor   0   10S      -
-------------------------------------------------------------------------------------------------
Total: 1

【4】配置AP射频的信道和功率

射频的信道和功率自动调优功能默认开启，如果不关闭此功能则会导致手动配置不生效。举例中AP射频的信道和功率仅为示例，实际配置中请根据AP的国家码和网规结果进行配置。

# 关闭AP射频0的信道和功率自动调优功能，并配置AP射频0的信道和功率。

[AC-wlan-view] ap-id 0
[AC-wlan-ap-0] radio 0
[AC-wlan-radio-0/0] calibrate auto-channel-select disable
[AC-wlan-radio-0/0] calibrate auto-txpower-select disable
[AC-wlan-radio-0/0] channel 20mhz 6
Warning: This action may cause service interruption. Continue?[Y/N]y
[AC-wlan-radio-0/0] eirp 127
[AC-wlan-radio-0/0] quit

# 关闭AP射频1的信道和功率自动调优功能，并配置AP射频1的信道和功率。

[AC-wlan-ap-0] radio 1
[AC-wlan-radio-0/1] calibrate auto-channel-select disable
[AC-wlan-radio-0/1] calibrate auto-txpower-select disable
[AC-wlan-radio-0/1] channel 20mhz 149
Warning: This action may cause service interruption. Continue?[Y/N]y
[AC-wlan-radio-0/1] eirp 127
[AC-wlan-radio-0/1] quit
[AC-wlan-ap-0] quit

【5】在AC上配置802.1X认证

A、配置RADIUS认证参数。

# 创建RADIUS服务器模板。

[AC-wlan-view] quit
[AC] radius-server template wlan-net
[AC-radius-wlan-net] radius-server authentication 10.23.103.1 1812
[AC-radius-wlan-net] radius-server shared-key cipher huawei@123
[AC-radius-wlan-net] quit

# 创建RADIUS方式的认证方案。

[AC] aaa
[AC-aaa] authentication-scheme wlan-net
[AC-aaa-authen-wlan-net] authentication-mode radius
[AC-aaa-authen-wlan-net] quit
[AC-aaa] quit

B、配置802.1X接入模板，管理802.1X接入控制参数。

# 创建名为“wlan-net”的802.1X接入模板。

[AC] dot1x-access-profile name wlan-net

# 配置认证方式为EAP中继模式。

[AC-dot1x-access-profile-wlan-net] dot1x authentication-method eap
[AC-dot1x-access-profile-wlan-net] quit

C、创建名为“wlan-net”的认证模板，并引用802.1X接入模板、认证方案和RADIUS服务器模板。

[AC] authentication-profile name wlan-net
[AC-authentication-profile-wlan-net] dot1x-access-profile wlan-net
[AC-authentication-profile-wlan-net] authentication-scheme wlan-net
[AC-authentication-profile-wlan-net] radius-server wlan-net
[AC-authentication-profile-wlan-net] quit

D、配置WLAN业务参数。

# 创建名为“wlan-net”的安全模板，并配置安全策略。

[AC] wlan
[AC-wlan-view] security-profile name wlan-net
[AC-wlan-sec-prof-wlan-net] security wpa-wpa2 dot1x aes
[AC-wlan-sec-prof-wlan-net] quit

# 创建名为“wlan-net”的SSID模板，并配置SSID名称为“wlan-net”。

[AC-wlan-view] ssid-profile name wlan-net
[AC-wlan-ssid-prof-wlan-net] ssid wlan-net
[AC-wlan-ssid-prof-wlan-net] quit

# 创建名为“wlan-net”的VAP模板，配置业务数据转发模式为直接转发、业务VLAN，并且引用安全模板、认证模板和SSID模板。

[AC-wlan-view] vap-profile name wlan-net
[AC-wlan-vap-prof-wlan-net] forward-mode direct-forward
[AC-wlan-vap-prof-wlan-net] service-vlan vlan-id 101
[AC-wlan-vap-prof-wlan-net] security-profile wlan-net
[AC-wlan-vap-prof-wlan-net] authentication-profile wlan-net
[AC-wlan-vap-prof-wlan-net] ssid-profile wlan-net
[AC-wlan-vap-prof-wlan-net] quit

# 配置AP组引用VAP模板，AP上射频0和射频1都使用VAP模板“wlan-net”的配置。

[AC-wlan-view] ap-group name ap-group1
[AC-wlan-ap-group-ap-group1] vap-profile wlan-net wlan 1 radio 0
[AC-wlan-ap-group-ap-group1] vap-profile wlan-net wlan 1 radio 1
[AC-wlan-ap-group-ap-group1] quit
[AC-wlan-view] quit

【6】配置第三方服务器

具体配置方法略

【7】检查配置结果

完成配置后，用户可通过无线终端搜索到SSID为wlan-net的无线网络。

用户关联到无线网络上后，无线PC能够被分配相应的IP地址。

在STA上使用802.1X客户端进行认证，输入正确的用户名和密码后，STA认证成功，正常访问WLAN网络。需要根据设置的认证方式PEAP对客户端进行相应的配置。

这里以Windows 7系统下的配置为例：

  • 进入管理无线网络页面，单击“添加”，选择手动创建网络配置文件，添加SSID为wlan-net，并选择认证方式为WPA2-企业，加密使用的算法AES，单击“下一步”。
  • 单击“更改连接设置”，进入“无线网络属性”界面，选择“安全”页签，单击“设置”，取消勾选“验证服务器证书”（此处不验证服务器证书），单击“配置”，取消勾选“自动使用Windows登录名和密码”，单击“确定”。
  • 单击“确定”，返回“无线网络属性”界面，单击“高级设置”，在“高级设置”界面，勾选“指定身份验证模式”，并选择身份验证模式为“用户身份验证”，单击“确定”。

无线用户接入后，在AC上执行命令display access-user access-type dot1x，可以查看到认证类型为“802.1X”的用户中，名为“huawei”的用户已成功上线。

[AC] display access-user access-type dot1x
------------------------------------------------------------------------------
UserID Username                IP address       MAC            Status
------------------------------------------------------------------------------
460    huawei                  10.23.101.254    8000-6e74-e78a Success
------------------------------------------------------------------------------
Total: 1, printed: 1

06
 配置文件

SwitchA的配置文件

sysname SwitchA
#
vlan batch 100 to 101
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 100
 port trunk allow-pass vlan 100 to 101
 port-isolate enable group 1
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100 to 101

SwitchB的配置文件

sysname SwitchB
#
vlan batch 100 to 104
#
dhcp enable
#
interface Vlanif101
 ip address 10.23.101.1 255.255.255.0
 dhcp select interface
#
interface Vlanif102
 ip address 10.23.102.1 255.255.255.0
#
interface Vlanif103
 ip address 10.23.103.2 255.255.255.0
#
interface Vlanif104
 ip address 10.23.104.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100 to 101
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100 102
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk pvid vlan 103
 port trunk allow-pass vlan 103
#
interface GigabitEthernet0/0/4
 port link-type trunk
 port trunk pvid vlan 104
 port trunk allow-pass vlan 104
#
ip route-static 0.0.0.0 0.0.0.0 10.23.104.2

Router的配置文件

sysname Router
#
interface GigabitEthernet0/0/1
 ip address 10.23.104.2 255.255.255.0
#
ip route-static 10.23.101.0 255.255.255.0 10.23.104.1

AC的配置文件

 sysname AC
#
vlan batch 100 to 102
#
authentication-profile name wlan-net
 dot1x-access-profile wlan-net
 authentication-scheme wlan-net
 radius-server wlan-net
#
dhcp enable
#
radius-server template wlan-net
 radius-server shared-key cipher %^%#*7d1;XNof/|Q0:DsP!,W51DIYPx}`AARBdJ'0B^$%^%#
 radius-server authentication 10.23.103.1 1812 weight 80
#
aaa
 authentication-scheme wlan-net
  authentication-mode radius
#
interface Vlanif100
 ip address 10.23.100.1 255.255.255.0
 dhcp select interface
#
interface Vlanif102
 ip address 10.23.102.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100 102
#
ip route-static 10.23.103.0 255.255.255.0 10.23.102.1
#
capwap source interface vlanif100
#
wlan
 security-profile name wlan-net
  security wpa-wpa2 dot1x aes
 ssid-profile name wlan-net
  ssid wlan-net
 vap-profile name wlan-net
  service-vlan vlan-id 101
  ssid-profile wlan-net
  security-profile wlan-net
  authentication-profile wlan-net
 regulatory-domain-profile name default
 ap-group name ap-group1
  radio 0
   vap-profile wlan-net wlan 1
  radio 1
   vap-profile wlan-net wlan 1
 ap-id 0 type-id 35 ap-mac 60de-4476-e360 ap-sn 210235554710CB000042
  ap-name area_1
  ap-group ap-group1
  radio 0
   channel 20mhz 6
   eirp 127
   calibrate auto-channel-select disable
   calibrate auto-txpower-select disable
  radio 1
   channel 20mhz 149
   eirp 127
   calibrate auto-channel-select disable
   calibrate auto-txpower-select disable
#
dot1x-access-profile name wlan-net
暂无评论

发送评论 编辑评论



























































































|´・ω・)ノ
ヾ(≧∇≦*)ゝ
(☆ω☆)
（╯‵□′）╯︵┴─┴
￣﹃￣
(/ω＼)
∠( ᐛ 」∠)＿
(๑•̀ㅁ•́ฅ)
→_→
୧(๑•̀⌄•́๑)૭
٩(ˊᗜˋ*)و
(ノ°ο°)ノ
(´இ皿இ｀)
⌇●﹏●⌇
(ฅ´ω`ฅ)
(╯°A°)╯︵○○○
φ(￣∇￣o)
ヾ(´･ ･｀｡)ノ"
( ง ᵒ̌皿ᵒ̌)ง⁼³₌₃
(ó﹏ò｡)
Σ(っ °Д °;)っ
( ,,´･ω･)ﾉ"(´っω･｀｡)
╮(╯▽╰)╭
o(*////▽////*)q
＞﹏＜
( ๑´•ω•) "(ㆆᴗㆆ)
😂
😀
😅
😊
🙂
🙃
😌
😍
😘
😜
😝
😏
😒
🙄
😳
😡
😔
😫
😱
😭
💩
👻
🙌
🖕
👍
👫
👬
👭
🌚
🌝
🙈
💊
😶
🙏
🍦
🍉
😣
Source: github.com/k4yt3x/flowerhd





颜文字
Emoji
小恐龙
花!


















上一篇
下一篇




			        推荐文章





华为单臂路由的配置





华为交换机策略路由配置





华为S交换机开局脚本





HCIA学习笔记





两台汇聚层交换机通过VRRP和STP实现网关备份，如何合并为逻辑上的一个集群系统的





如何配置防火墙之安全区域、NAT、安全策略等高级配置





如何通过业务口将设备堆叠起来？





网速慢？可能是这些原因





华为防火墙配置大全。





华为数通设备常用命令大全





OSPF引入直连路由时巧借静态黑洞路由做汇总





Ping不通，竟然是交换机受到这种报文攻击了？





超级有用的8个Juniper排错命令





华为交换机端口vlan详解





无线网络部署与规划要点及案例分享
