MUX VLAN（Multiplex VLAN）提供了一种通过VLAN进行网络资源控制的机制。例如，在企业网络中，企业员工和企业客户可以访问企业的服务器。对于企业来说，希望企业内部员工之间可以互相交流，而企业客户之间是隔离的，不能够互相访问。
为了实现所有用户都可访问企业服务器，可通过配置VLAN间通信实现。如果企业规模很大，拥有大量的用户，那么就要为不能互相访问的用户都分配VLAN，这不但需要耗费大量的VLAN ID，还增加了网络管理者的工作量同时也增加了维护量。通过MUX VLAN提供的二层流量隔离的机制可以实现企业内部员工之间互相交流，而企业客户之间是隔离的。
MUX VLAN分为Principal VLAN和Subordinate VLAN，Subordinate VLAN又分为Separate VLAN和Group VLAN。
01 Principal VLAN（主VLAN）
Principalport可以和MUX VLAN内的所有接口进行通信。
02 Subordinate VLAN（从VLAN）
SeparateVLAN（隔离型从VLAN）：Separate port只能和Principal port进行通信，和其他类型的接口实现完全隔离。每个Separate VLAN必须绑定一个Principal VLAN。
GroupVLAN（互通型从VLAN）：Group port可以和Principalport进行通信，在同一组内的接口也可互相通信，但不能和其他组接口或Separate port通信。每个Group VLAN必须绑定一个Principal VLAN。
01 组网需求

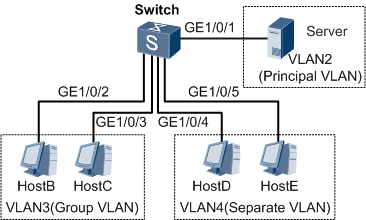

如图所示，在企业网络中，企业所有员工都可以访问企业的服务器。
但对于企业来说，希望企业内部部分员工之间可以互相交流，而部分员工之间是隔离的，不能够互相访问。为了解决上述问题，可在连接终端的交换机上部署MUX VLAN(复合vlan）特性。MUXVLAN不但能够实现企业需求，同时也解决了VLAN ID紧缺问题，也便于网络管理者维护。
02 配置思路
配置主VLAN的MUX-VLAN功能。
配置Group-VLAN功能。
配置Separate-VLAN功能。
配置接口加入VLAN并使能MUX-VLAN功能。
03 操作步骤
配置MUX VLAN
# 创建VLAN2、VLAN3和VLAN4。
<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 2 3 4
# 配置MUX VLAN中的Group VLAN和Separate VLAN。
[Switch] vlan 2
[Switch-vlan2] mux-vlan
[Switch-vlan2] subordinate group 3
[Switch-vlan2] subordinate separate 4
[Switch-vlan2] quit
# 配置接口加入VLAN并使能MUX VLAN功能。
[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port link-typeaccess
[Switch-GigabitEthernet1/0/1] port defaultvlan 2
[Switch-GigabitEthernet1/0/1] port mux-vlanenable vlan 2
[Switch-GigabitEthernet1/0/1] quit
[Switch] interface gigabitethernet 1/0/2
[Switch-GigabitEthernet1/0/2] port link-typeaccess
[Switch-GigabitEthernet1/0/2] port defaultvlan 3
[Switch-GigabitEthernet1/0/2] port mux-vlanenable vlan 3
[Switch-GigabitEthernet1/0/2] quit
[Switch] interface gigabitethernet 1/0/3
[Switch-GigabitEthernet1/0/3] port link-typeaccess
[Switch-GigabitEthernet1/0/3] port defaultvlan 3
[Switch-GigabitEthernet1/0/3] port mux-vlanenable vlan 3
[Switch-GigabitEthernet1/0/3] quit
[Switch] interface gigabitethernet 1/0/4
[Switch-GigabitEthernet1/0/4] port link-typeaccess
[Switch-GigabitEthernet1/0/4] port defaultvlan 4
[Switch-GigabitEthernet1/0/4] port mux-vlanenable vlan 4
[Switch-GigabitEthernet1/0/4] quit
[Switch] interface gigabitethernet 1/0/5
[Switch-GigabitEthernet1/0/5] port link-typeaccess
[Switch-GigabitEthernet1/0/5] port defaultvlan 4
[Switch-GigabitEthernet1/0/5] port mux-vlanenable vlan 4
[Switch-GigabitEthernet1/0/5] quit
配置接口加入VLAN并使能MUX-VLAN功能。
04 检查配置结果
（1）Server和HostB、HostC、HostD、HostE在同一网段。
（2）Server和HostB、HostC、HostD、HostE二层流量互通。
（3）HostB和HostC二层流量互通。
（4）HostD和HostE二层流量不通。
（5）HostB、HostC和HostD、HostE二层流量不通。
05 配置文件
#
sysname Switch
#
vlan batch 2 to 4
#
vlan 2
mux-vlan
subordinate separate 4
subordinate group 3
#
interface GigabitEthernet1/0/1
portlink-type access
portdefault vlan 2
portmux-vlan enable vlan 2
#
interface GigabitEthernet1/0/2
portlink-type access
portdefault vlan 3
portmux-vlan enable vlan 3
#
interface GigabitEthernet1/0/3
portlink-type access
portdefault vlan 3
portmux-vlan enable vlan 3
#
interface GigabitEthernet1/0/4
portlink-type access
portdefault vlan 4
portmux-vlan enable vlan 4
#
interface GigabitEthernet1/0/5
portlink-type access
portdefault vlan 4
portmux-vlan enable vlan 4
#
return
