详细的网络抓包实战案例分享

网络实战工具：linux :tcpdump / window:Wireshark

这两者实际上是搭配使用的，先用 tcpdump 命令在 Linux 服务器上抓包，接着把抓包的文件拖出到 Windows 电脑后，用 Wireshark 可视化分析。当然，如果你是在 Windows 上抓包，只需要用 Wireshark 工具就可以。

tcpdump使用方法

tcpdump 在 Linux 下如何抓包？

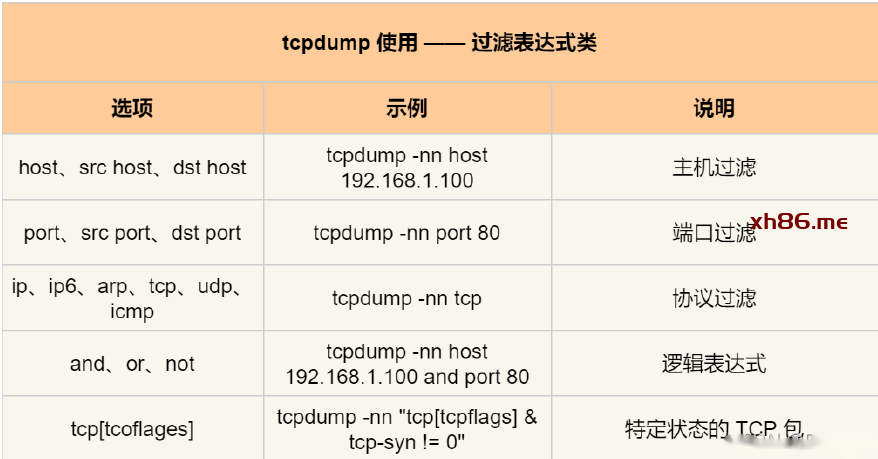

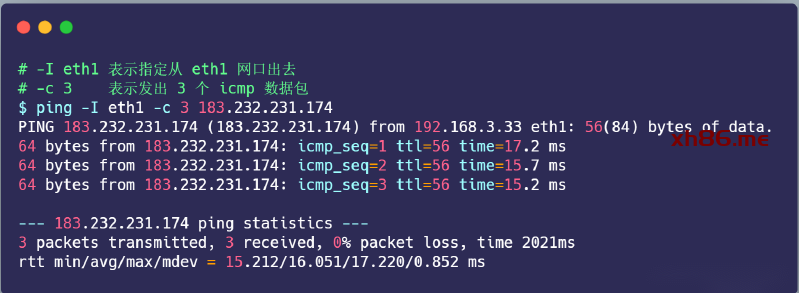

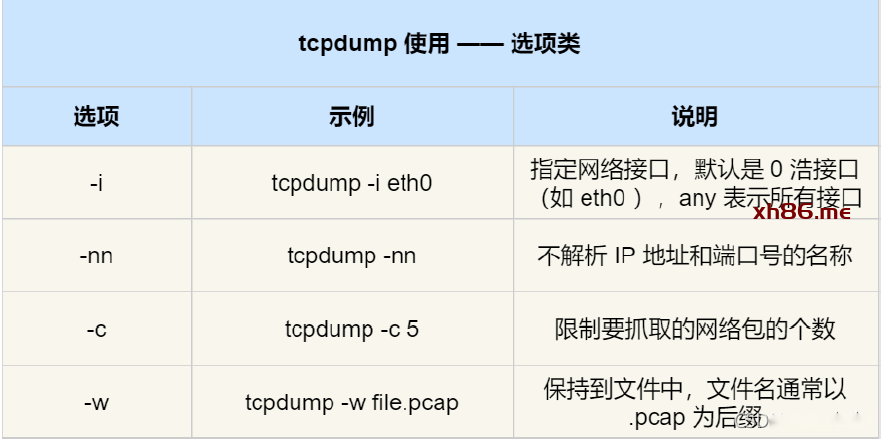

tcpdump 提供了大量的选项以及各式各样的过滤表达式，来帮助你抓取指定的数据包，不过不要担心，只需要掌握一些常用选项和过滤表达式，就可以满足大部分场景的需要了。假设我们要抓取下面的 ping 的数据包：

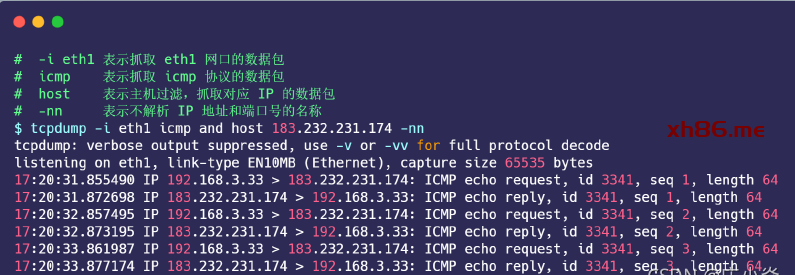

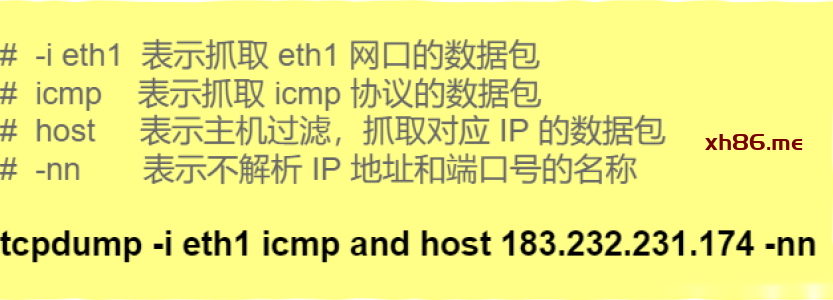

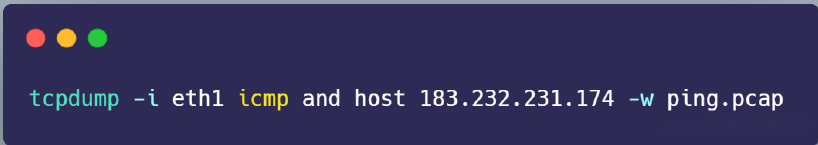

要抓取上面的 ping 命令数据包，首先我们要知道 ping 的数据包是 icmp 协议，接着在使用 tcpdump抓包的时候，就可以指定只抓 icmp 协议的数据包：

那么当 tcpdump 抓取到 icmp 数据包后，输出格式如下：时间戳协议源地址.源端口 > 目的地址.目的端口网络包详细信息

从 tcpdump 抓取的 icmp 数据包，我们很清楚的看到 icmp echo 的交互过程了，首先发送方发起了ICMP echo request 请求报文，接收方收到后回了一个 ICMP echo reply 响应报文，之后 seq 是递增的。

Wireshark 工具如何分析数据包？

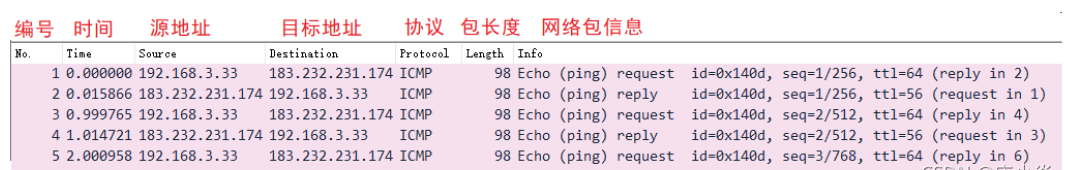

接着把 ping.pcap 文件拖到电脑，再用 Wireshark 打开它。打开后，你就可以看到下面这个界面：

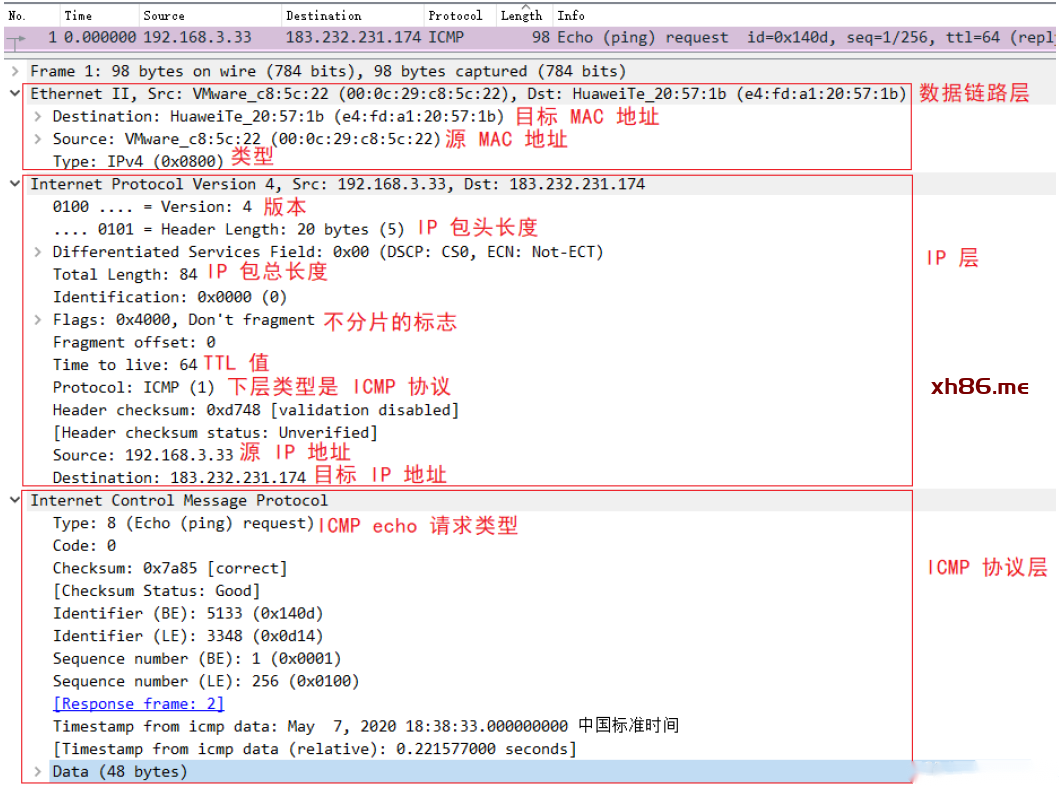

在 Wireshark 的页面里，可以更加直观的分析数据包，不仅展示各个网络包的头部信息，还会用不同的颜色来区分不同的协议，由于这次抓包只有 ICMP 协议，所以只有紫色的条目。接着在网络包列表中选择某一个网络包后，在其下面的网络包详情中，可以更清楚的看到，这个网络包在协议栈各层的详细信息。

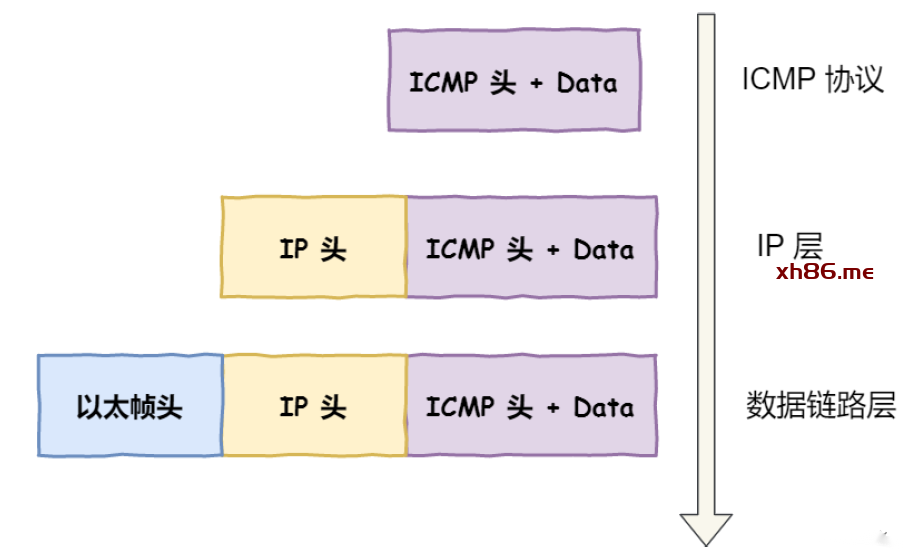

从 ping 的例子中，我们可以看到网络分层就像有序的分工，每一层都有自己的责任范围和信息，上层协议完成工作后就交给下一层，最终形成一个完整的网络包。

TCP三次握手抓包

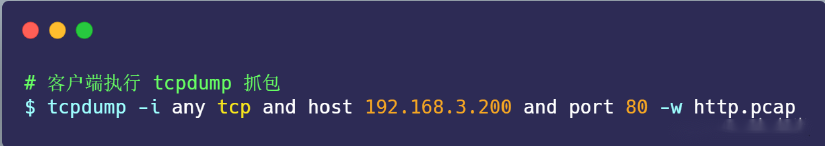

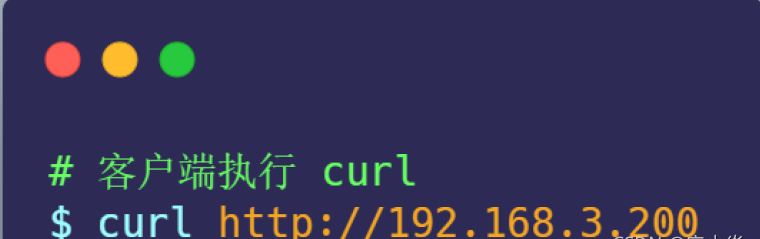

本次例子，我们将要访问的 http://192.168.3.200 服务端。在终端一用 tcpdump 命令抓取数据包：

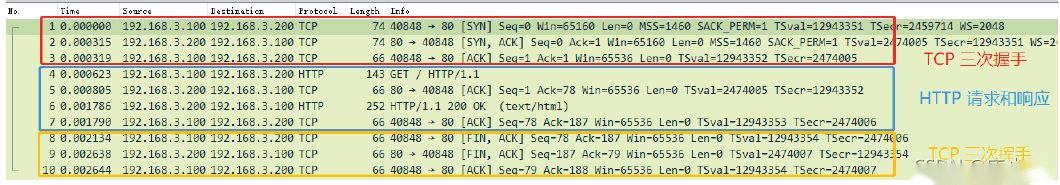

使用 Wireshark 打开 http.pcap 后，你就可以在 Wireshark 中，看到如下的界面：

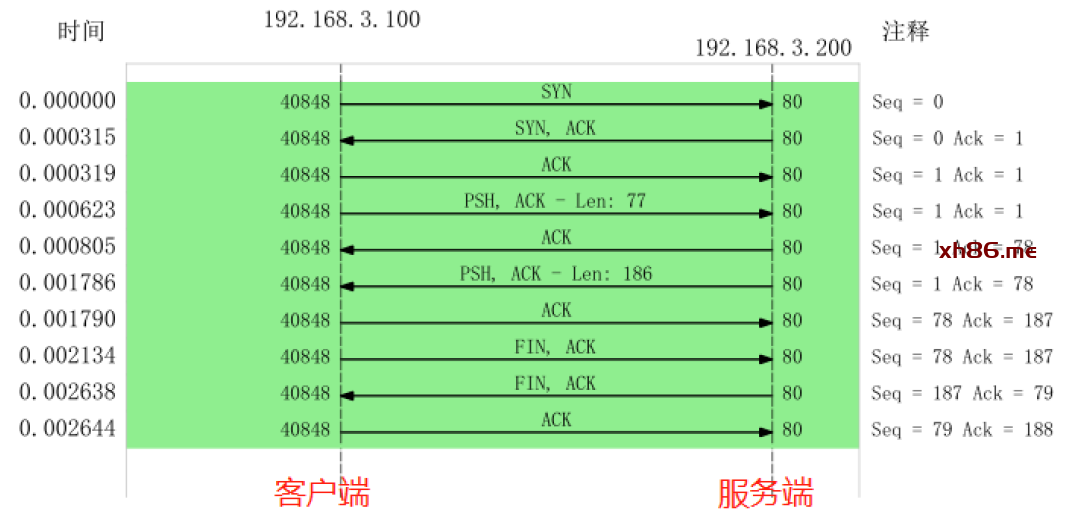

Wireshark 可以用时序图的方式显示数据包交互的过程，从菜单栏中，点击统计 (Statistics) -> 流量图(Flow Graph)，然后，在弹出的界面中的「流量2类型」选择「TCP Flows」，你可以更清晰的看到，整个过程中 TCP 流的执行过程：

你可能会好奇，为什么三次握手连接过程的 Seq 是 0 ？

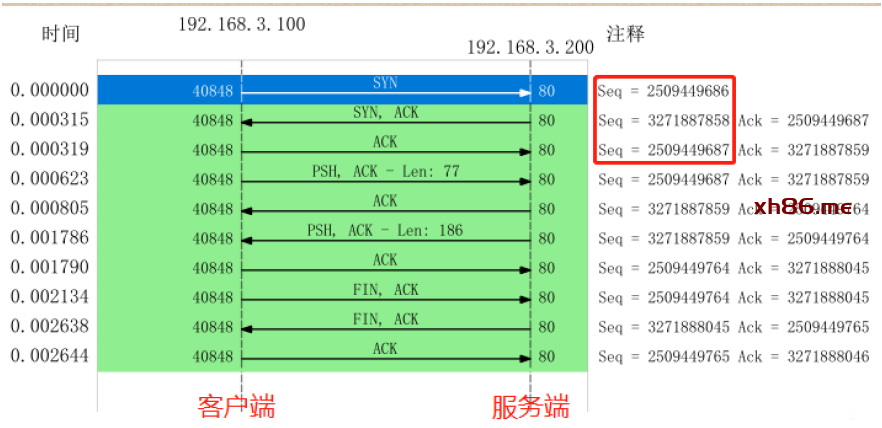

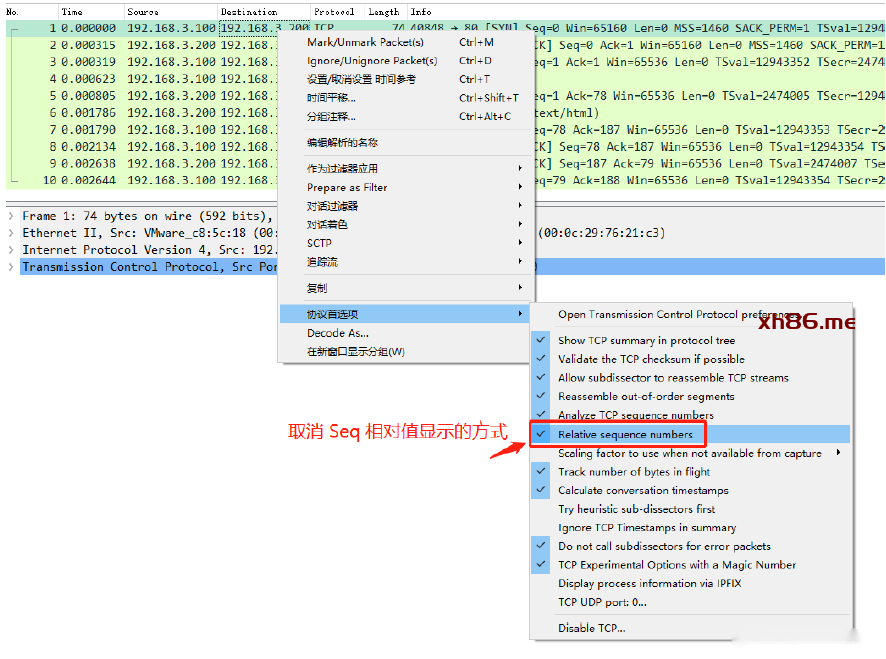

实际上是因为 Wireshark 工具帮我们做了优化，它默认显示的是序列号 seq 是相对值，而不是真实值。如果你想看到实际的序列号的值，可以右键菜单，然后找到「协议首选项」，接着找到「RelativeSeq」后，把它给取消，操作如下：

TCP四次挥手抓包

为什么抓到的 TCP 挥手是三次，而不是书上说的四次？

因为服务器端收到客户端的 FIN 后，服务器端同时也要关闭连接，这样就可以把 ACK 和 FIN 合并到一起发送，节省了一个包，变成了“三次挥手”。而通常情况下，服务器端收到客户端的 FIN 后，很可能还没发送完数据，所以就会先回复客户端一个ACK 包，稍等一会儿，完成所有数据包的发送后，才会发送 FIN 包，这也就是四次挥手了。

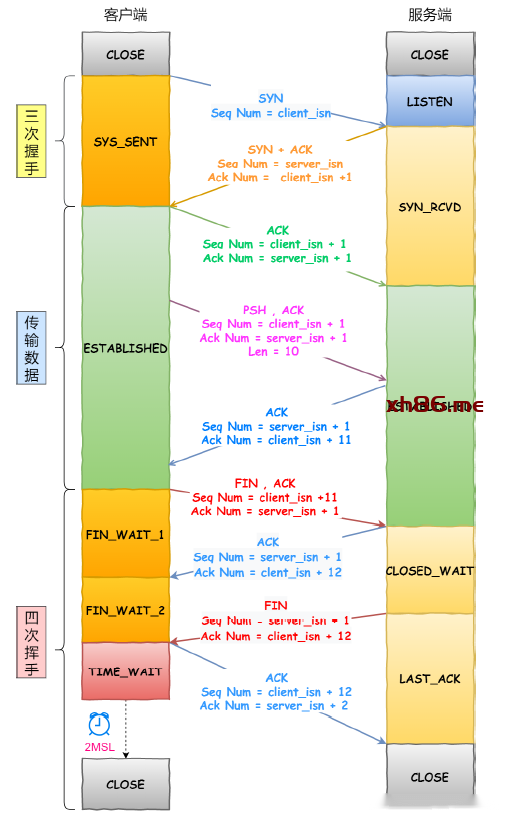

如下图，就是四次挥手的过程：

TCP 三次握手异常情况实战分析

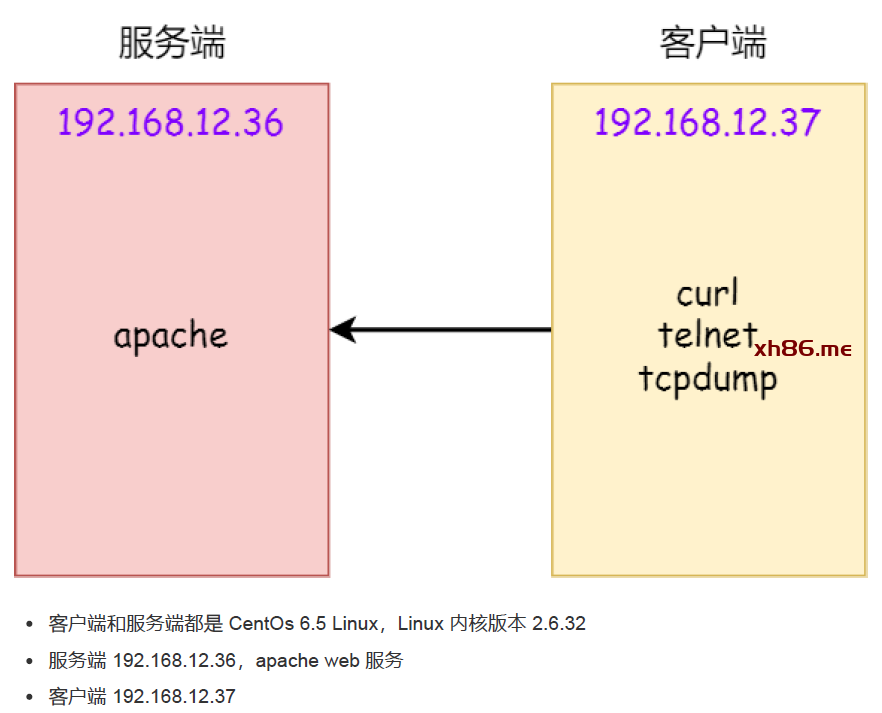

本次实验用了两台虚拟机，一台作为服务端，一台作为客户端，它们的关系如下：

实验一：TCP 第一次握手 SYN 丢包

为了模拟 TCP 第一次握手 SYN 丢包的情况，我是在拔掉服务器的网线后，立刻在客户端执行 curl 命令

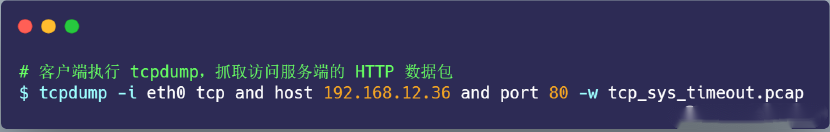

其间 tcpdump 抓包的命令如下：

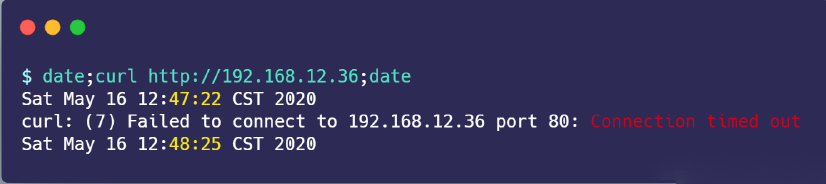

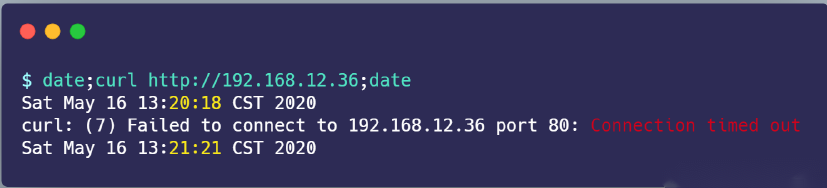

过了一会， curl 返回了超时连接的错误：

从 date 返回的时间，可以发现在超时接近 1 分钟的时间后，curl 返回了错误。接着，把 tcp_sys_timeout.pcap 文件用 Wireshark 打开分析，显示如下图：

从上图可以发现，客户端发起了 SYN 包后，一直没有收到服务端的 ACK ，所以一直超时重传了次，并且每次 RTO 超时时间是不同的：

第一次是在 1 秒超时重传
第二次是在 3 秒超时重传
第三次是在 7 秒超时重传
第四次是在 15 秒超时重传
第五次是在 31 秒超时重传

可以发现，每次超时时间 RTO 是指数（翻倍）上涨的，当超过最大重传次数后，客户端不再发送 SYN包。在 Linux 中，第一次握手的 SYN 超时重传次数，是如下内核参数指定的：

$ cat /proc/sys/net/ipv4/tcp_syn_retries

tcp_syn_retries 默认值为 5，也就是 SYN 最大重传次数是 5 次。

接下来，我们继续做实验，把 tcp_syn_retries 设置为 2 次：

$ echo 2 > /proc/sys/net/ipv4/tcp_syn_retries

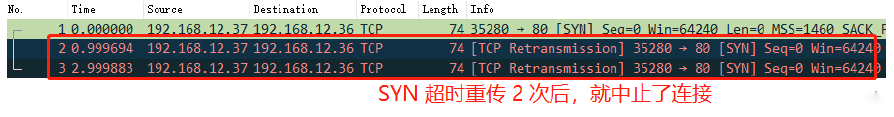

重传抓包后，用 Wireshark 打开分析，显示如下图：

实验一总结

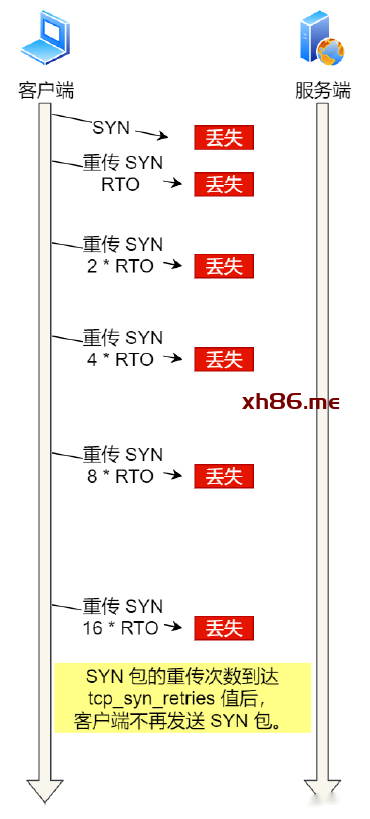

通过实验一的实验结果，我们可以得知，当客户端发起的 TCP 第一次握手 SYN 包，在超时时间内没收到服务端的 ACK，就会在超时重传 SYN 数据包，每次超时重传的 RTO 是翻倍上涨的，直到 SYN 包的重传次数到达 tcp_syn_retries 值后，客户端不再发送 SYN 包。

实验二：TCP 第二次握手 SYN、ACK 丢包

为了模拟客户端收不到服务端第二次握手 SYN、ACK 包，我的做法是在客户端加上防火墙限制，直接粗暴的把来自服务端的数据都丢弃，防火墙的配置如下：

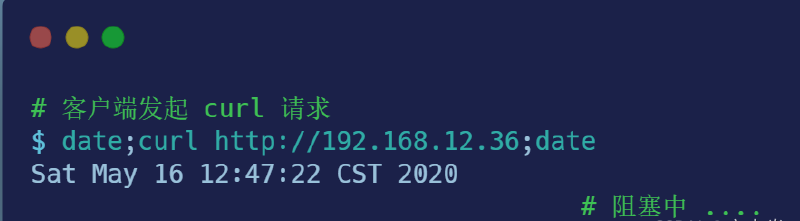

接着，在客户端执行 curl 命令：

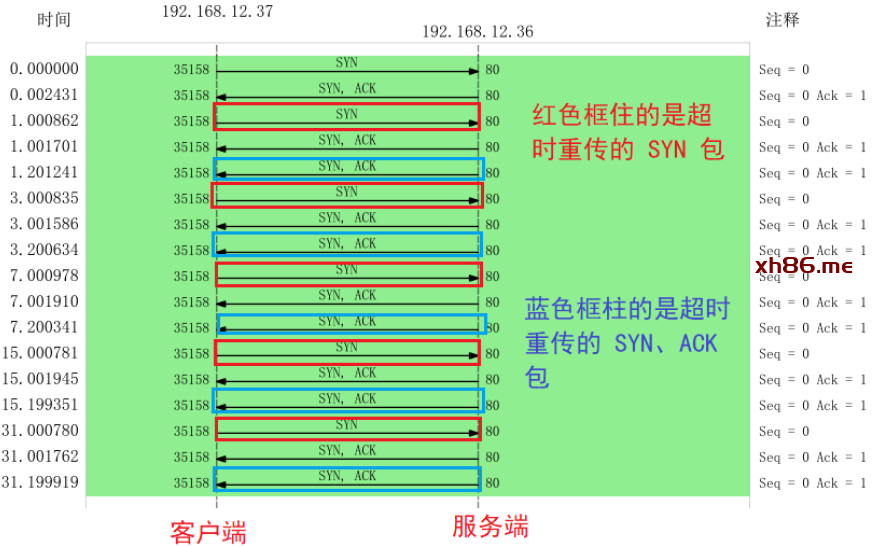

从 date 返回的时间前后，可以算出大概 1 分钟后，curl 报错退出了。客户端在这其间抓取的数据包，用 Wireshark 打开分析，显示的时序图如下：

从图中可以发现：客户端发起 SYN 后，由于防火墙屏蔽了服务端的所有数据包，所以 curl 是无法收到服务端的SYN、ACK 包，当发生超时后，就会重传 SYN 包。

服务端收到客户的 SYN 包后，就会回 SYN、ACK 包，但是客户端一直没有回 ACK，服务端在超时后，重传了 SYN、ACK 包，接着一会，客户端超时重传的 SYN 包又抵达了服务端，服务端收到后，超时定时器就重新计时，然后回了 SYN、ACK 包，所以相当于服务端的超时定时器只触发了一次，又被重置了。

最后，客户端 SYN 超时重传次数达到了 5 次（tcp_syn_retries 默认值 5 次），就不再继续发送SYN 包了。

所以，我们可以发现，当第二次握手的 SYN、ACK 丢包时，客户端会超时重发 SYN 包，服务端也会超时重传 SYN、ACK 包。客户端设置了防火墙，屏蔽了服务端的网络包，为什么 tcpdump 还能抓到服务端的网络包？添加 iptables 限制后， tcpdump 是否能抓到包，这要看添加的 iptables 限制条件：

如果添加的是 INPUT 规则，则可以抓得到包
如果添加的是 OUTPUT 规则，则抓不到包

网络包进入主机后的顺序如下：

进来的顺序 Wire -> NIC -> tcpdump -> netfilter/iptables

出去的顺序 iptables -> tcpdump -> NIC -> Wire

tcp_syn_retries 是限制 SYN 重传次数，那第二次握手 SYN、ACK 限制最大重传次数是多少？

TCP 第二次握手 SYN、ACK 包的最大重传次数是通过 tcp_synack_retries 内核参数限制的，其默认值如下：

$ cat /proc/sys/net/ipv4/tcp_synack_retries

是的，TCP 第二次握手 SYN、ACK 包的最大重传次数默认值是 5 次。

为了验证 SYN、ACK 包最大重传次数是 5 次，我们继续做下实验，我们先把客户端的 tcp_syn_retries

设置为 1，表示客户端 SYN 最大超时次数是 1 次，目的是为了防止多次重传 SYN，把服务端 SYN、ACK 超时定时器重置。

接着，还是如上面的步骤：

客户端配置防火墙屏蔽服务端的数据包
客户端 tcpdump 抓取 curl 执行时的数据包

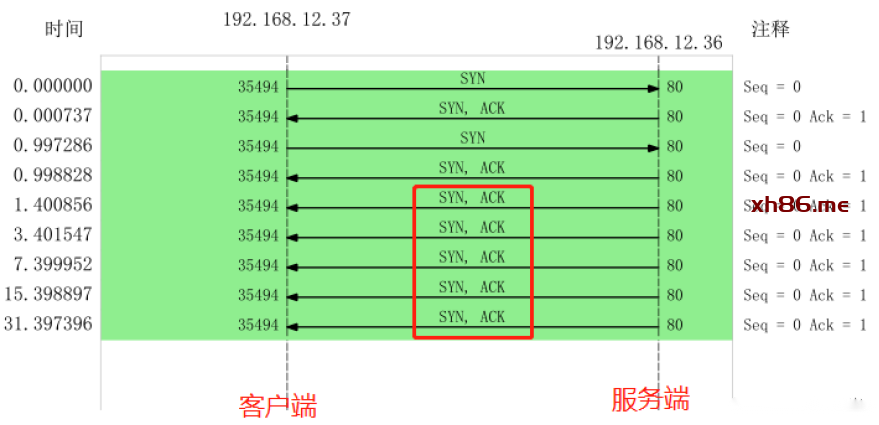

把抓取的数据包，用 Wireshark 打开分析，显示的时序图如下：

从上图，我们可以分析出：客户端的 SYN 只超时重传了 1 次，因为 tcp_syn_retries 值为 1

服务端应答了客户端超时重传的 SYN 包后，由于一直收不到客户端的 ACK 包，所以服务端一直在超时重传 SYN、ACK 包，每次的 RTO 也是指数上涨的，一共超时重传了 5 次，因为tcp_synack_retries 值为 5

接着，我把 tcp_synack_retries 设置为 2， tcp_syn_retries 依然设置为 1:

$ echo 2 > /proc/sys/net/ipv4/tcp_synack_retries

$ echo 1 > /proc/sys/net/ipv4/tcp_syn_retries

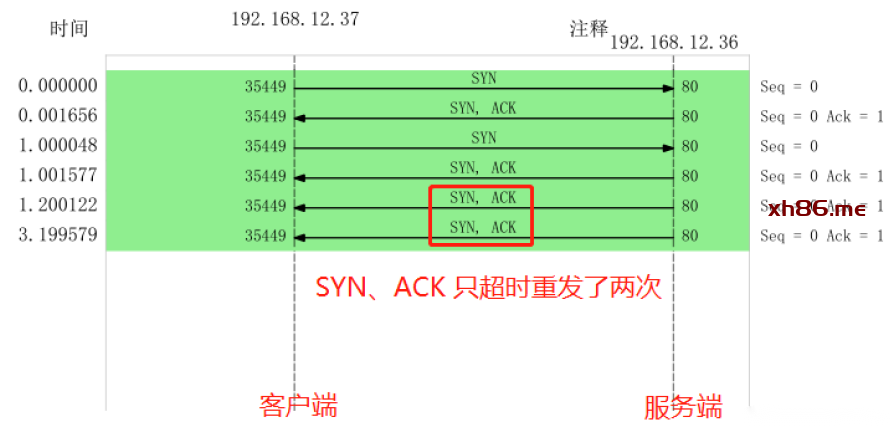

依然保持一样的实验步骤进行操作，接着把抓取的数据包，用 Wireshark 打开分析，显示的时序图如下：

由上图可见：客户端的 SYN 包只超时重传了 1 次，符合 tcp_syn_retries 设置的值；服务端的 SYN、ACK 超时重传了 2 次，符合 tcp_synack_retries 设置的值。

实验二总结

通过实验二的实验结果，我们可以得知，当 TCP 第二次握手 SYN、ACK 包丢了后，客户端 SYN 包会发生超时重传，服务端 SYN、ACK 也会发生超时重传。客户端 SYN 包超时重传的最大次数，是由 tcp_syn_retries 决定的，默认值是 5 次；服务端 SYN、ACK 包时重传的最大次数，是由 tcp_synack_retries 决定的，默认值是 5 次。

实验三：TCP 第三次握手 ACK 丢包

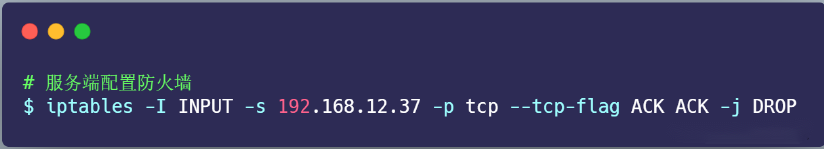

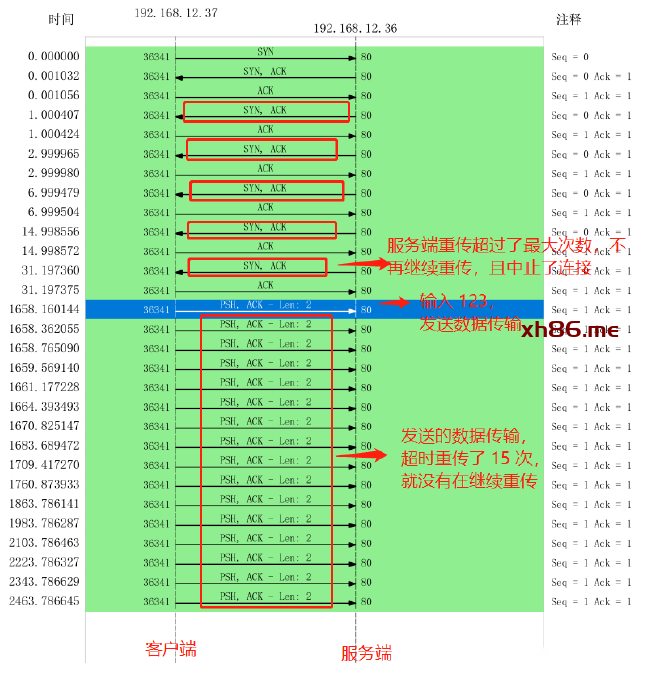

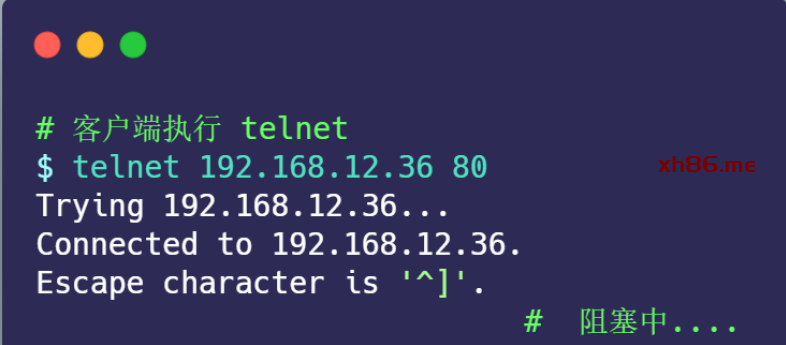

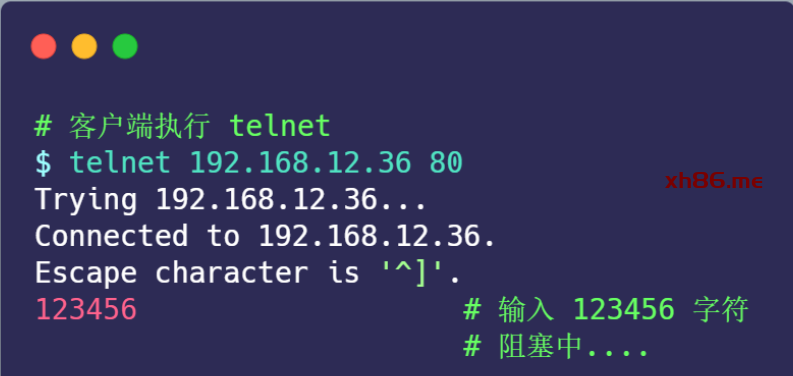

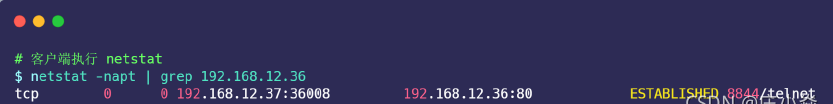

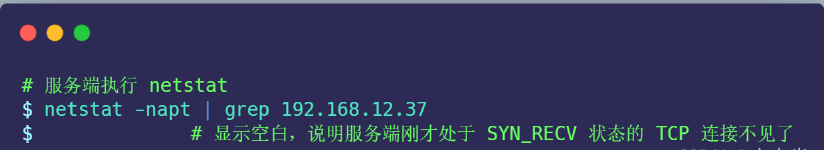

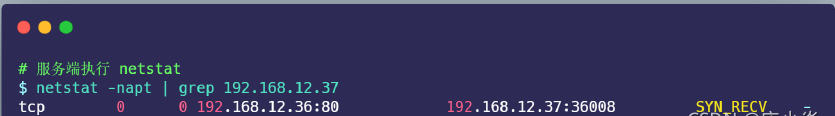

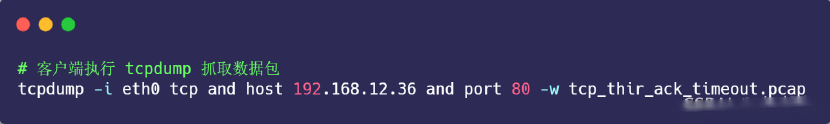

为了模拟 TCP 第三次握手 ACK 包丢，我的实验方法是在服务端配置防火墙，屏蔽客户端 TCP 报文中标志位是 ACK 的包，也就是当服务端收到客户端的 TCP ACK 的报文时就会丢弃，iptables 配置命令如下：
