Cisco DHCP features DHCP ARP安全控制

1 实验拓扑与目标

关于DHCP ARP安全的features，虽然不适合中大型环境，但是在小型网络，然后领导又有特殊需求的要求下面的客户不能私自设置IP，必须通过DHCP获取，防止因为恶意设置导致地址冲突等问题。这个技术需要通过DHCP来配合，但是在中大型环境，然后架构更加复杂的时候，就需要用DHCP Snooping，DAI与ip source Guard技术，更加能细致的控制，属于内部安全技术常见部署之一

还另外一种情况就是，像思科的ISR系列路由器，有些系列是附带二层接口与三层接口，是多业务路由器，可以看作是一台三层交换机+路由器，这种可以把二层交换机与出口路由器配置为trunk模式，然后配置SVI接口，这种也是合适的，还可以起EC，解决单臂路由的带宽瓶颈问题。不过一般小型网络也没这么多需求了，这里只是稍微提下。

2 配置与思路

1.二层交换机初始化与配置

1.创建VLAN
SW-s2960(config)#vlan 2
SW-s2960(config-vlan)#vlan 3
SW-s2960(config-vlan)#

2.把接入PC的接口划入对应的VLAN
SW-s2960(config)#int f1/0
SW-s2960(config-if)#switchport mode access
SW-s2960(config-if)#switchport access vlan 2
SW-s2960(config-if)#spanning-tree portfast

SW-s2960(config)#int f1/1
SW-s2960(config-if)#switchport mode access
SW-s2960(config-if)#switchport access vlan 3
SW-s2960(config-if)#spanning-tree portfast
这里启用快速端口，是跳过生成树状态机，使得客户端能够快速获取到地址。

3.与接路由器接口配置为trunk
SW-s2960(config)#int f1/15
SW-s2960(config-if)#switchport trunk encapsulation dot1q
SW-s2960(config-if)#switchport mode trunk
SW-s2960(config-if)#switchport trunk allowed vlan 1-3,1002-1005
说明：二层交换机简单的配置，划分了VLAN，然后把对应接口加入VLAN，以及与上行接口定义为trunk，红色部分为可选，默认是允许全部VLAN通过，这里只允许已经存在的VLAN通过。

2.出口路由器初始化

1.连接外网的接口
ROUTER-GW(config)#int e1/0
ROUTER-GW(config-if)#ip address 202.100.1.1 255.255.255.0
ROUTER-GW(config-if)#no shutdown
ROUTER-GW(config-if)#exit

2.连接内网的接口，子接口形式
ROUTER-GW(config)#int f0/0
ROUTER-GW(config-if)#no shut
ROUTER-GW(config)#
ROUTER-GW(config)#int f0/0.2
ROUTER-GW(config-subif)#encapsulation dot1Q 2
ROUTER-GW(config-subif)#ip address 192.168.2.254 255.255.255.0

ROUTER-GW(config)#int f0/0.3
ROUTER-GW(config-subif)#encapsulation dot1Q 3
ROUTER-GW(config-subif)#ip address 192.168.3.254 255.255.255.0
说明：子接口，必须先把物理接口开启，然后在子接口下，封装需要的VLAN，以及配置IP地址。

默认路由配置，走公网的路由

ROUTER-GW(config)#ip route 0.0.0.0 0.0.0.0 202.100.1.10
说明：让下面的客户端上公网，必须配置默认路由。

3.DHCP+ARP安全配置

1.DHCP配置【配置VLAN 2与VLAN3的地址池】
ROUTER-GW(config)#ip dhcp pool vlan2
ROUTER-GW(dhcp-config)#network 192.168.2.0 /24
ROUTER-GW(dhcp-config)#default-router 192.168.2.254
ROUTER-GW(dhcp-config)#dns-server 114.114.114.114
ROUTER-GW(dhcp-config)#lease 0 4
ROUTER-GW(dhcp-config)#domain-name ccieh3c.taobao.com
ROUTER-GW(dhcp-config)#exit

ROUTER-GW(config)#ip dhcp pool vlan3
ROUTER-GW(dhcp-config)#network 192.168.3.0 /24
ROUTER-GW(dhcp-config)#default-router 192.168.3.254
ROUTER-GW(dhcp-config)#dns-server 114.114.114.114
ROUTER-GW(dhcp-config)#domain-name ccieh3c.taobao.com
ROUTER-GW(dhcp-config)#lease 0 4
配置了常用的参数，包括分配的地址池网段、掩码、网关、DNS、与域名。这里租期特别重要，会跟下面的ARP来配合使用。

2.ARP安全配置【重点】
ROUTER-GW(config)#ip dhcp pool vlan2
ROUTER-GW(dhcp-config)#update arp

ROUTER-GW(config)#ip dhcp pool vlan3
ROUTER-GW(dhcp-config)#update arp

ROUTER-GW(config)#interface f0/0.2
ROUTER-GW(config-subif)#arp authorized
ROUTER-GW(config-subif)#arp probe interval 10 count 3 【可选】

ROUTER-GW(config)#interface f0/0.3
ROUTER-GW(config-subif)#arp authorized
ROUTER-GW(config-subif)#arp probe interval 10 count 3 【可选】

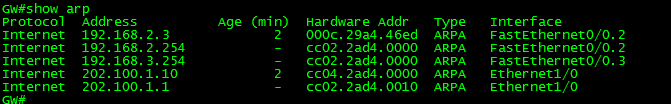

说明下配置的命令作用，（1）在接口下配置的arp authorized，它的作用是启用了该功能的接口，如果收到ARP的Request，则不会主动回应ARP reply，什么情况下会响应呢，第一个是自己手工绑定，该环境适合有静态IP地址存在的服务器或者网络打印机，第二个则是在DHCP里面配置的特殊命令了（2）可以看到在DHCP进程下，配置了一个update arp，它的作用就是，当客户端通过DHCP从该设备获取到DHCP分配的地址的时候，由于该设备是服务器，它清楚的知道，它分配给下面客户端的IP与MAC是什么，通过这个来生成ARP表项，这样的话，也就是说静态配置IP的用户，是在网关上面不会产生对应的ARP表项的，那么一个数据包发送出去，需要明确知道网关的MAC地址是什么，如果网关不给于回应，那么数据包由于不知道目的MAC是什么，导致封装失败，数据包则发送不了，从而实现防止内网用户私设IP的方法，当然这个只能在特定环境下使用，如果在中大型环境下，则配合DHCP Snooping+DAI与ip source guard这些技术是最推荐的。最后的 arp probe interval 10 count 3，它的使用场景，是当DHCP的租期与ARP的缓存时间不复合的时候，才会用到，它的作用是当ARP表的老化时间快要到删除的点的时候，它会在最后的时间段内每10s询问一次ARP表项里面的IP主机是否都在线，如果3s内没有收到回应，则删除对应ARP表项。这里把租期改为4小时就是与ARP的对应时间一致，也就是说，当租期到期的时候，如果没有续约，则ARP的缓存也正好到期。

4.出口路由器NAT配置，让下面客户端能够访问外网。

ROUTER-GW(config)#ip access-list extended nat
ROUTER-GW(config-ext-nacl)#10 permit ip 192.168.2.0 0.0.0.255 any
ROUTER-GW(config-ext-nacl)#20 permit ip 192.168.3.0 0.0.0.255 any

ROUTER-GW(config)#ip nat inside source list nat interface e1/0 overload

ROUTER-GW(config)#int f0/0.2
ROUTER-GW(config-subif)#ip nat inside

ROUTER-GW(config-subif)#int f0/0.3
ROUTER-GW(config-subif)#ip nat inside

ROUTER-GW(config-subif)#int e1/0
ROUTER-GW(config-if)#ip nat outside
NAT部分，主要是用ACL匹配哪些网段执行NAT，NAT的内容是，匹配了该ACL的网段，通过外网接口访问Internet，做端口PAT转换，并且在内网子接口与外网接口启用。

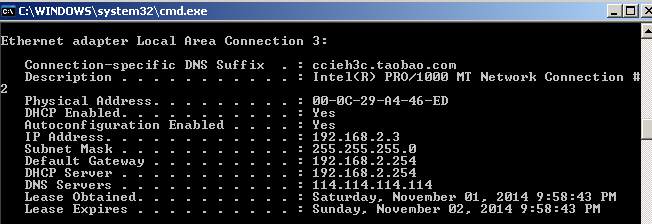

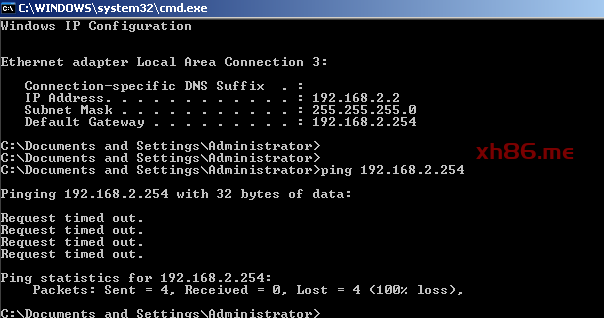

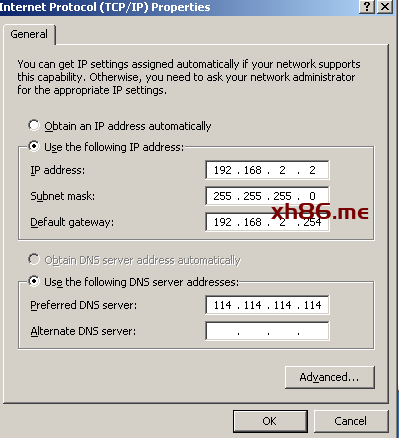

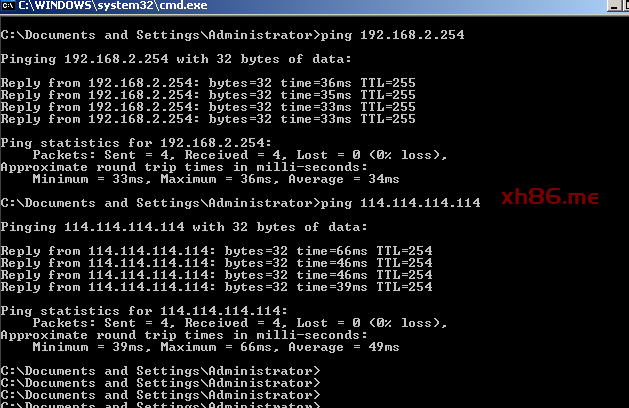

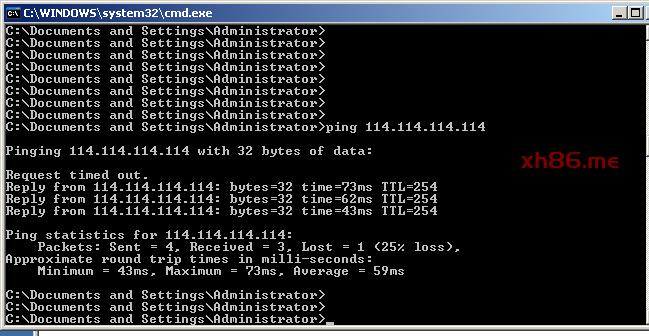

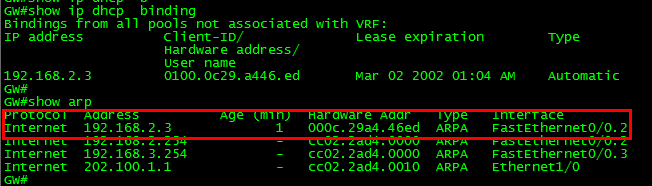

5.测试以及几种情况的应对办法。
