这个问题技术含量不算高，但做起来却让你怀疑人生
某客户因发展需要，和站点1、站点2两个单位进行网络互连，请根据环境设计网络结构：
材料提供：
A、两台思科3650路由器，每台3650配置2个1000M以太网口和2块双端口E1模块;
B、两台思科2960交换机，每台2960配置24个1000M电口;
C、两台思科ASA5510防火墙，每台ASA5510配置4个1000M电口。
网络需求：
客户与两个外联单位间均采用双线路(红色链路、黑色链路)接入的方式，其中红色为主线路，黑色为备份线路。
正常情况下网络通信走红色线路，当红色线路故障时，网络自动切换到黑色线路。
防火墙只允许运行静态路由。
要求在实现双向NAT，即客户网络与Site1、Site2之间的互访做双向NAT。
整个拓扑设计中要求无单点故障。
客户网络与Site1、Site2之间只能使用静态路由。

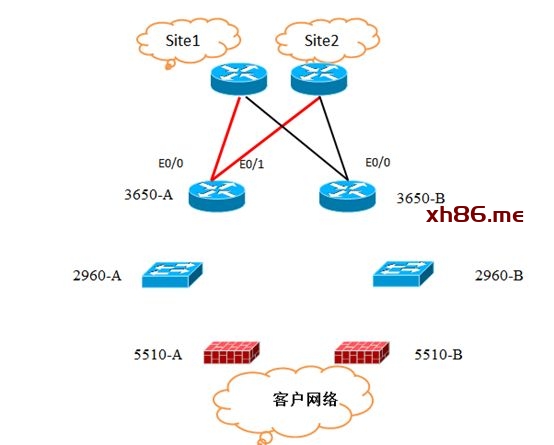

示意图：
小编去做这个题目的时候，虽然大的框架是整了出来，但是还是在一些小细节上面栽了。因为从整个题目要求来看，这个网络设备数量少，而且使用的网络技术也比较传统，所以就看你如何利用这些传统的技术来设计一个“小而精致”的网络了。
首先，你需要分析设备的型号
1、 Cisco 3650是比较低端的路由器，网络接口数量少。配置2个1000M以太网口和2块双端口E1模块，这句话说明了每台Cisco 3650仅有两个千兆网口，4个E1接口。所以，在网络设计的时候，Cisco 3650最多只能用6个接口。
2、 Cisco 2950是低端的二层交换机，仅支持VLAN、Trunk功能，在这里可以当傻瓜交换机使用。
3、 防火墙ASA 5510，每台防火墙只有4个接口，其实也足够了。

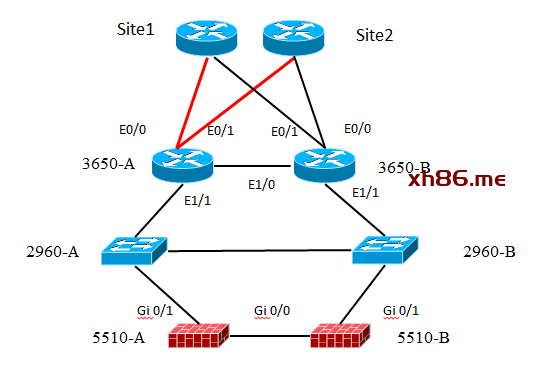

好嘛，凭着印象，先把线连接好再说：
然后再看看需求：
首先映入眼帘的就是“不能出现单点故障”，则肯定要求配置冗余了啊。
1、 ASA5510A、B之间用Gi 0/0互连，Gi 0/1配置为outside接口，Gi 0/2配置为Inside接口，将ASA 5510-A、B之间配置为A/S模式的Failover，A机为Active、B机为Standby。这样，防火墙这里的单点故障就避免了，而且5510A、B之间的接口地址使用HSRP似的虚拟地址，很容易写静态路由。
2、 路由器Cisco 3650嘛，可以考虑为3650的A、B的E1/1接口（对交换机、防火墙侧接口）也配置成HSRP嘛，这样的话，至少路由器这里不用担心单点故障了。
然后，怎么来实现流量的无缝切换呢？
从图上我们可以看出来，红色链路（优先链路）都连接在3650-A上，黑色链路（备选链路）都连接在3650-B上。如果你要考虑，在3650-A上针对HSRP做Track，然后进行主备自动切换，就要出问题。

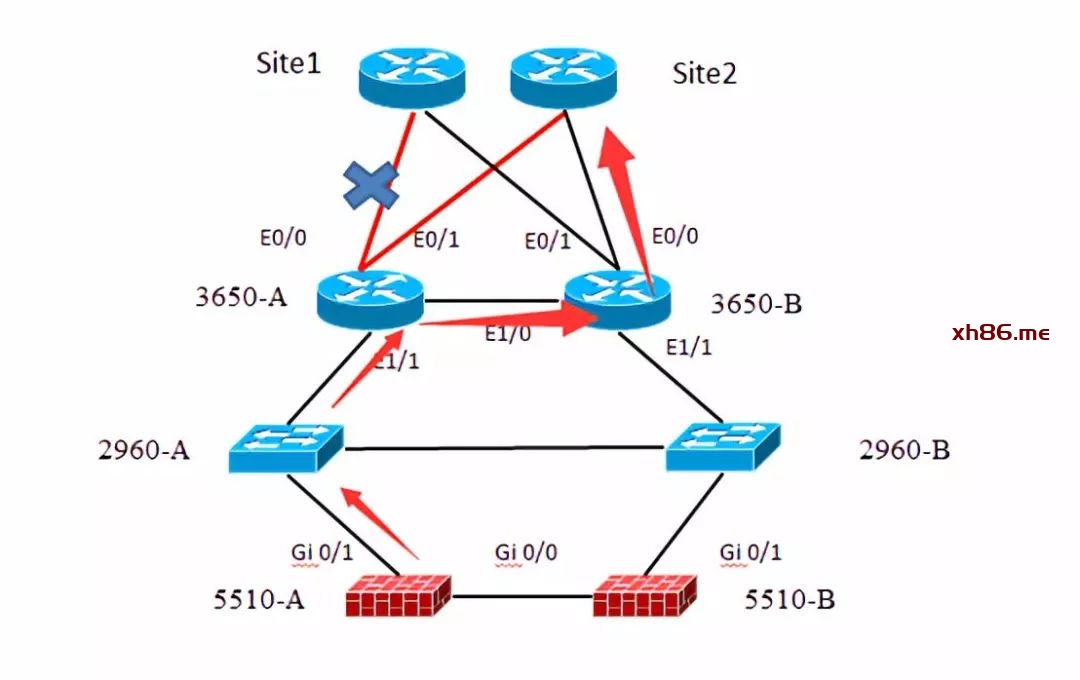

如果3650-A和Site 1之间的链路中断，此时因为E0/0接口Trunk，导致HSRP的Active设备切换到3650-B，这样的话，3650-A和Site-2之间的红色链路就不是优先链路了。这与题目的要求不符。
实际上，这个问题如果揭晓答案的话，你会角色这里面的技术含量真的比较小儿科。

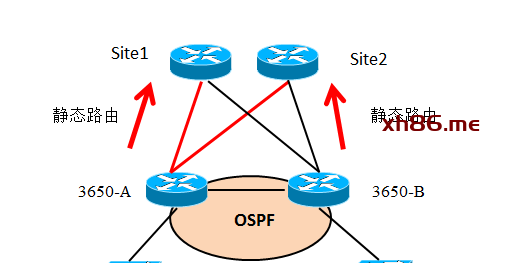

1、3650A、B之间做OSPF，然后分别网Site1、Site2方向写静态路由；
2、在3650A、B上把静态路由充分发到OSPF内，这样就解决了A、B设备之间传路由的问题；
3、因为静态路由的AD值为1，OSPF的AD值为110，所以当红色链路正常的时候，A设备优先选择静态路由。
4、为了防止红色链路断掉以后，优先选择黑色链路。所以在3650B上配置静态路由的时候，需要把静态路由的AD值设置得大于OSPF的AD值（110）即可。

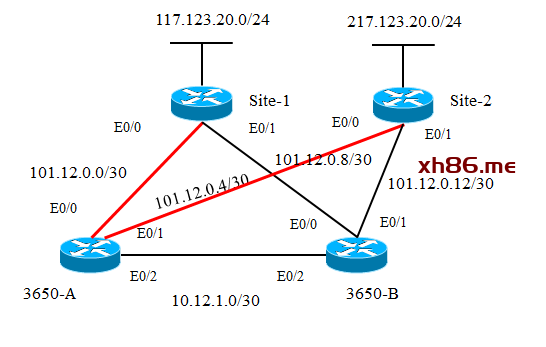

这个我们可以用一个简单的实验来说明一下：
1、 在3650-A上配置OSPF和静态路由：
router ospf 100
router-id 10.1.1.1
redistribute static subnets
network 10.1.1.1 0.0.0.0 area 0
network 10.12.1.0 0.0.0.3 area 0
ip route 117.123.20.0 255.255.255.0 101.12.0.1
ip route 217.123.20.0 255.255.255.0 101.12.0.5
2、在3650-B上配置OSPF和静态路由，静态路由的AD值设置为200，比OSPF的110大
router ospf 100
router-id 10.2.2.2
redistribute static subnets
network 10.2.2.2 0.0.0.0 area 0
network 10.12.1.2 0.0.0.0 area 0
ip route 117.123.20.0 255.255.255.0 101.12.0.9 200
ip route 217.123.20.0 255.255.255.0 101.12.0.13 200

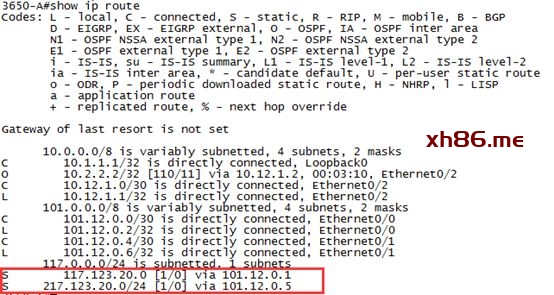

此时，在3650-A上查看去往Site1的路由：
这个时候，虽然3650-A也能从3650-B通过OSPF收到这两条路由，但是3650-A上静态路由的AD值是1，OSPF的AD值是110，所以3650-A优先选择静态路由的方向。由于3650-A上去往Site1、Site2都是红色链路，所以3650-A优先，符合题目要求。

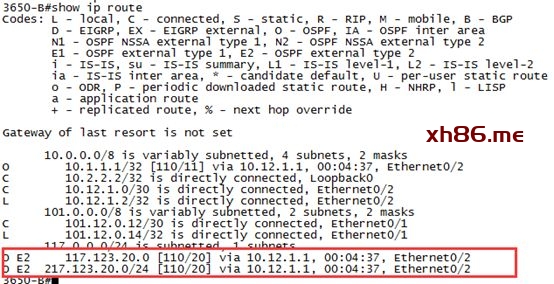

而在3650-B上，去往这两条路由，虽然配置了静态路由，但AD值（200）比OSPF的大，所以当红色链路完好时，数据发送给3650-B，也会被它传递给3650-A去走红色链路。符合题目要求。
