旁路防火墙+VRF引流场景

动不动就说用策略路由的基本上都是菜鸟

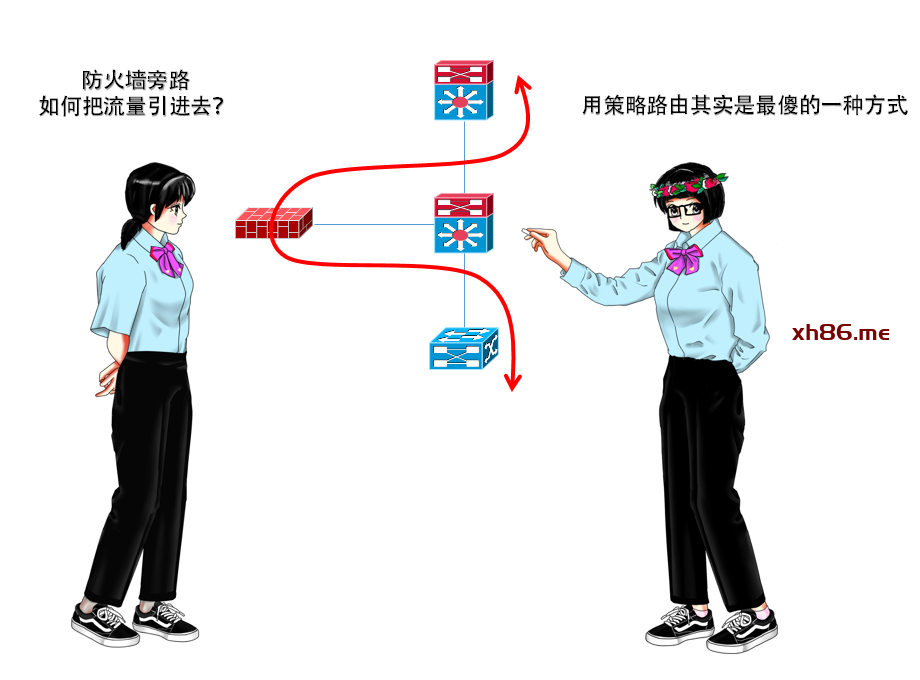

旁路防火墙是啥意思？这个用话说不清楚，我还是用图来表达一下吧：

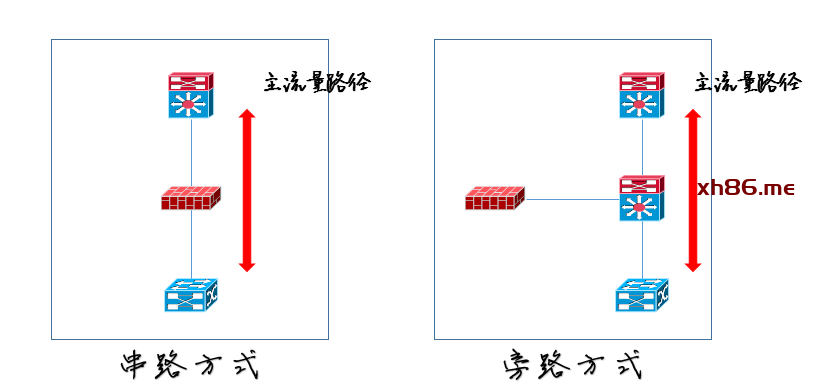

左边是用串路方式连接的防火墙，可以看出，防火墙位于网络流量的路径上。而右图则是防火墙的旁路部署，防火墙并不在网络流量的路径上。

可能有人马上就提出疑问了：你把防火墙用“旁路”的方式进行部署，那数据流岂不是不会经过防火墙了吗？这肯定是不行的！

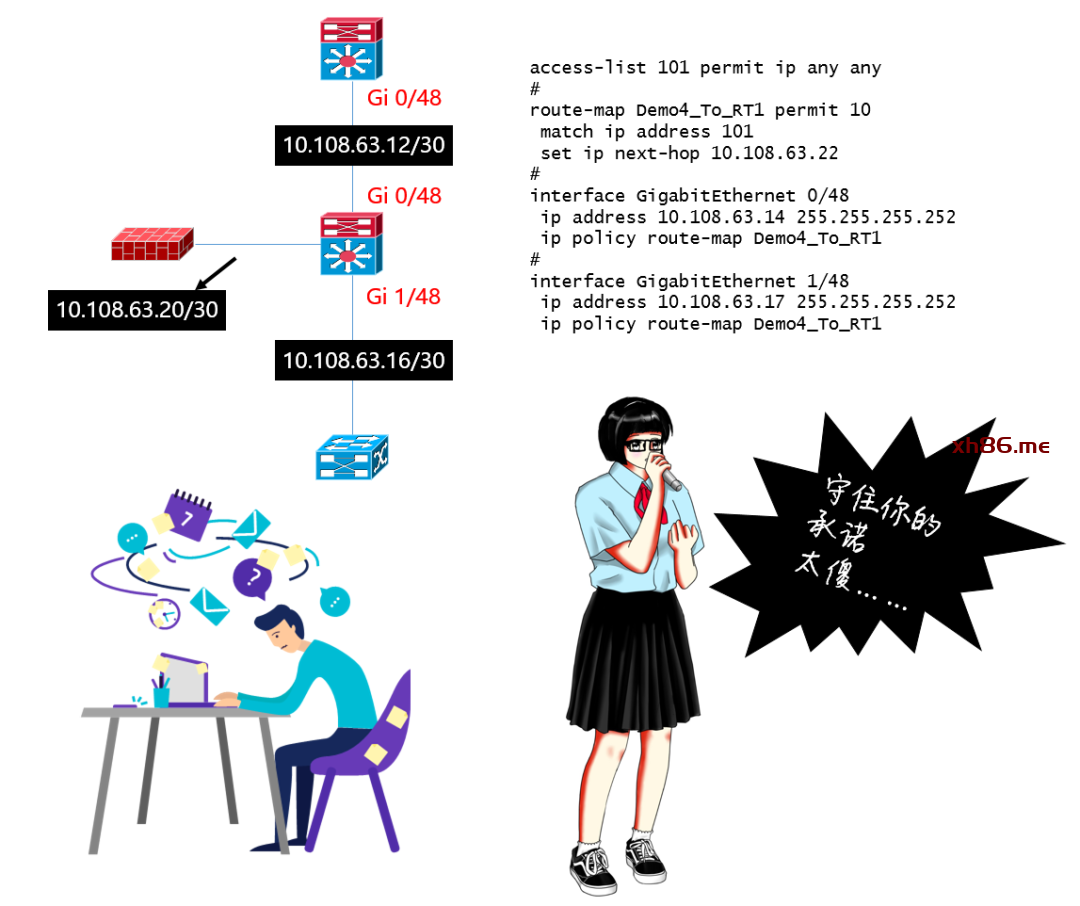

如果是一个基础不算太扎实的工程师，可能会说：“这不是可以用策略路由吗？”

但实际上，用策略路由是最傻的一种方式。

用策略路由只会让网络逻辑结构更复杂

后期运维更困难

或许还有意想不到的故障出现

那你说用策略路由太傻，有没有一种王道一点的方式来做呢？

当然有！

这种方式就是，利用VRF隔离路由的特性，在被旁挂防火墙的三层交换设备上，把上下行的网段（路由）用VRF隔离开。防火墙的接口，分别连接交换机上划入VRF的接口和不划入VRF的接口……

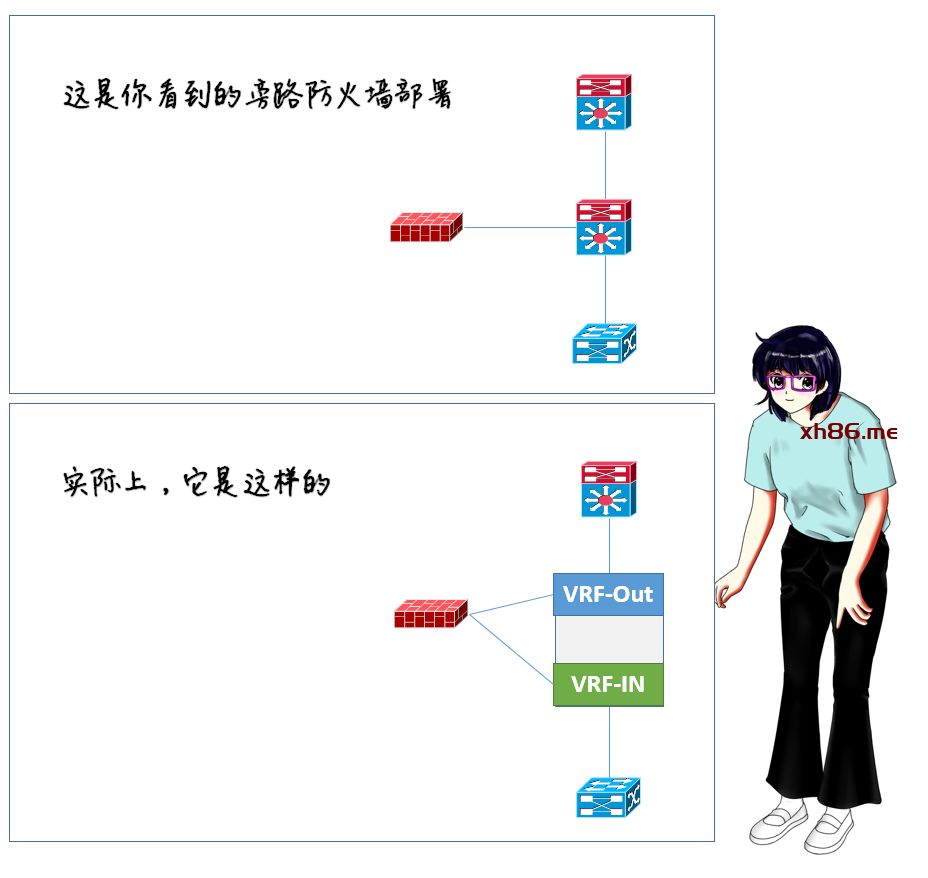

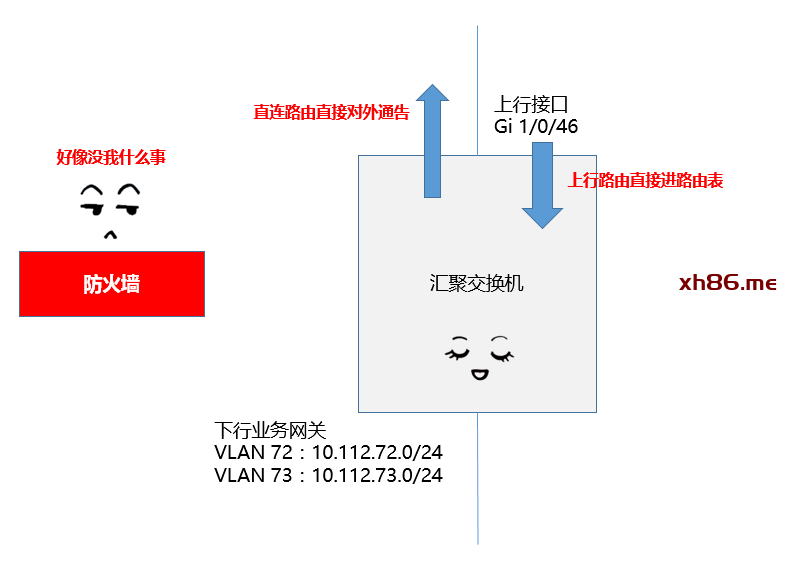

正常情况下

下行业务网关会形成两条直连路由

10.112.72.0/24

10.112.73.0/24

会直接存在于路由表中

上行接口学习过来的路由

会和直连路由在一个转发平面

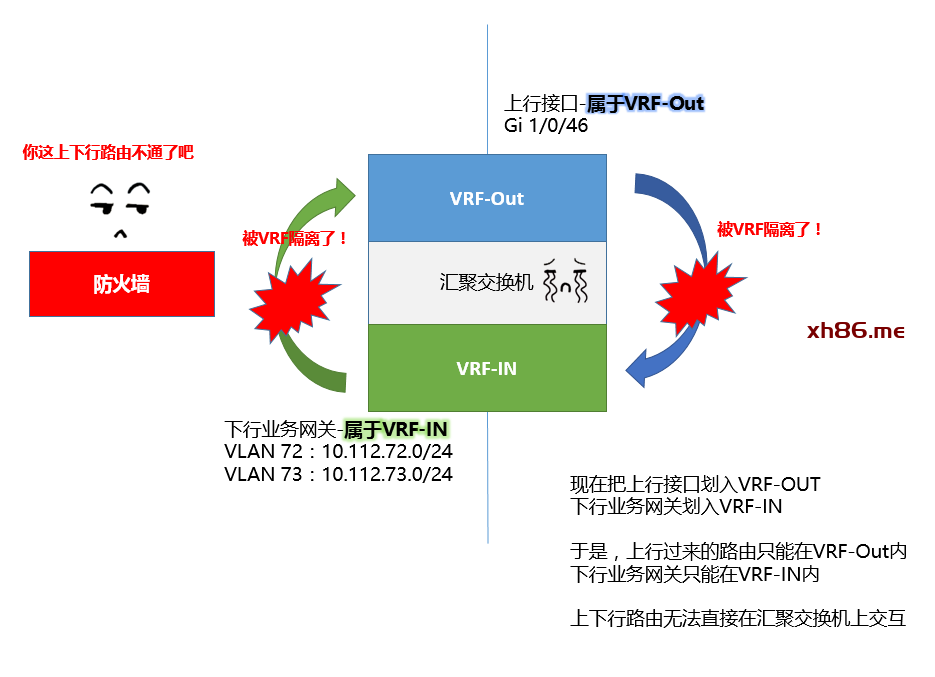

现在把上行接口划入VRF-OUT

下行业务网关划入VRF-IN

于是，上行过来的路由只能在VRF-Out内

下行业务网关只能在VRF-IN内

上下行路由无法直接在汇聚交换机上交互

这时，防火墙来了！

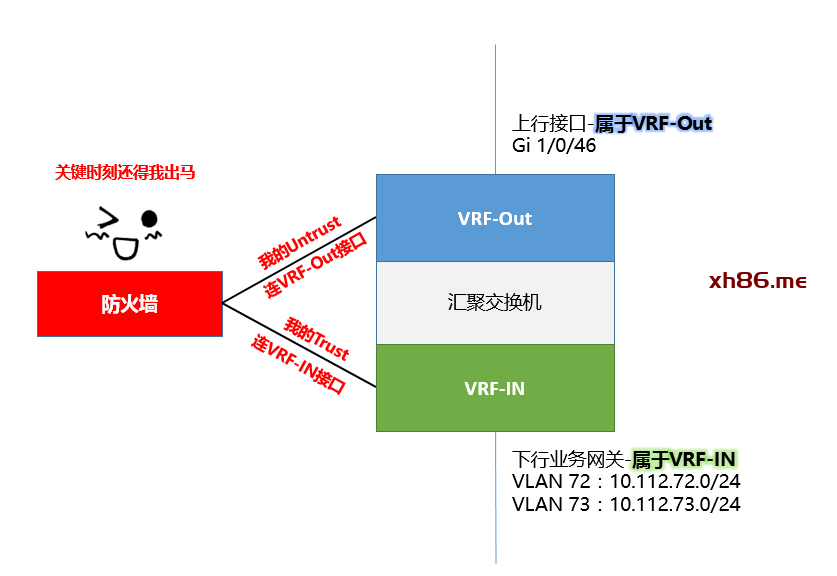

防火墙的Untrust接口连接汇聚交换机的VRF-Out接口

防火墙的Trust接口连接汇聚交换机的VRF-In接口

于是，VRF-Out—防火墙—VRF-IN，就这样被“串联”了起来

既然是串联起来了，那么添加路由就比较容易了

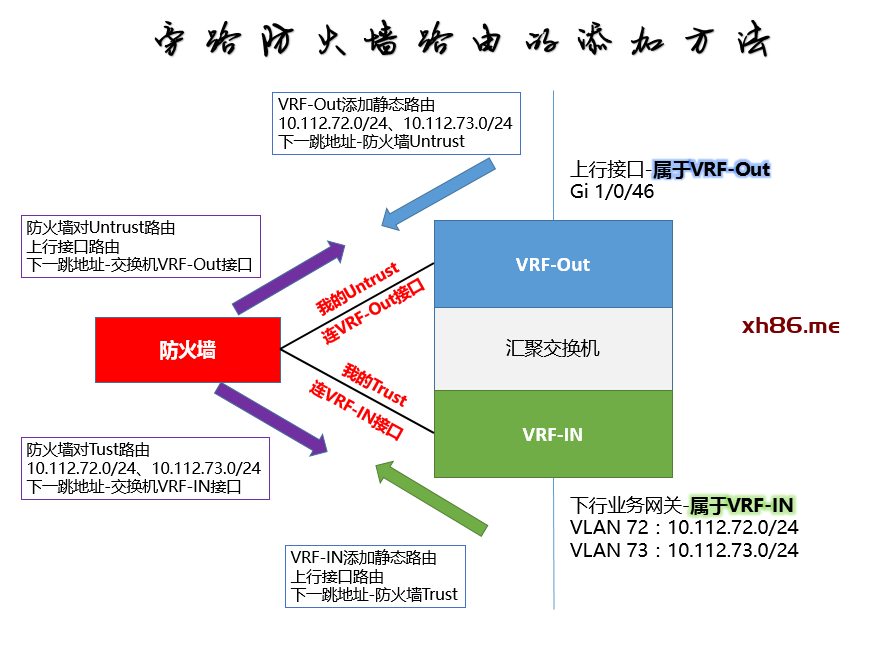

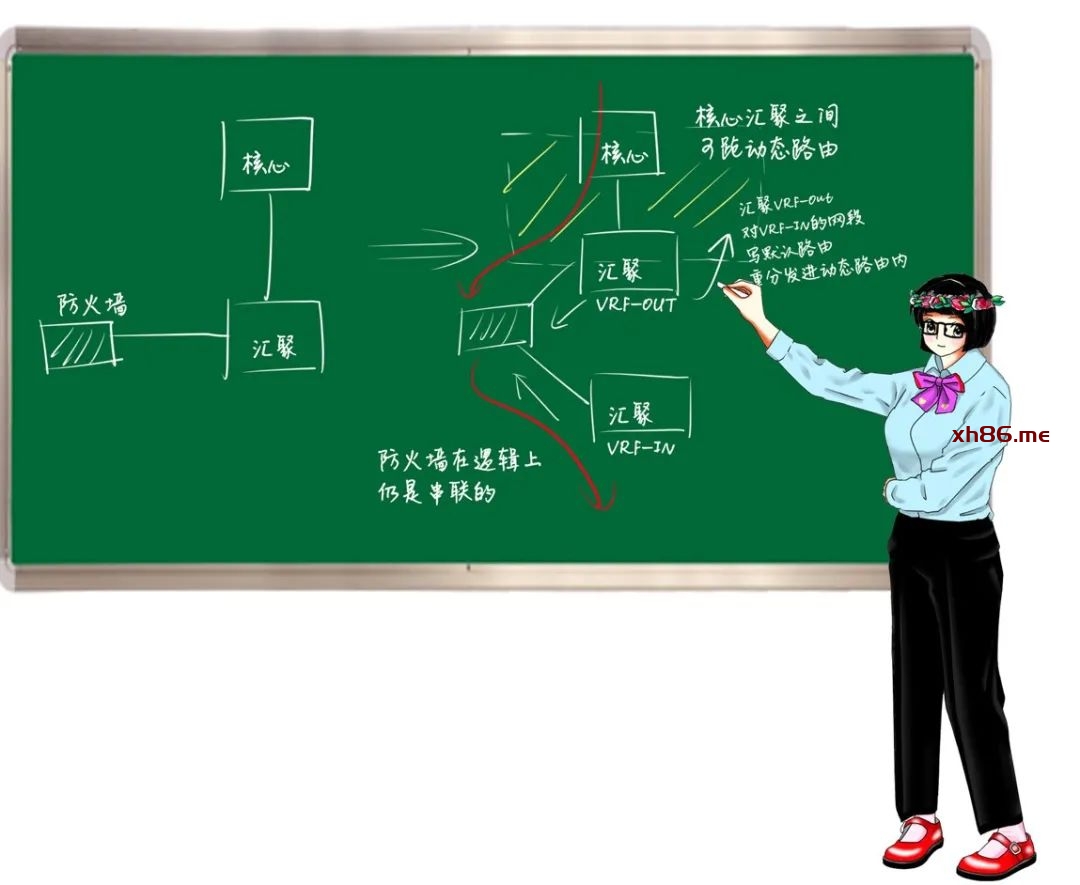

由于VRF在这里的作用是隔离路由，使得不同方向过来的路由在当前设备“不通”。所以，光看路由转发平面，你就可以把不同的VRF理解为是“逻辑路由器”，所以：

旁路防火墙+VRF隔离引流的部署架构，最适合应用在汇聚交换机堆叠，且与核心交换机之间要运行OSPF的场景中。使用旁路防火墙，一方面可以方便汇聚—核心之间用OSPF交互路由，避免了防火墙也运行动态路由带来的性能和安全问题；另一方面，旁路防火墙也便于横向扩展，如果防火墙下需要再添加一个安全域，则可以不用修改网络架构进行添加，直接在交换机上再划分一个VRF，给防火墙与交换机之间连接一条物理链路或划分一个子接口即可。

下面的实验，就给大家做一下双区域的旁路防火墙+VRF隔离引流。

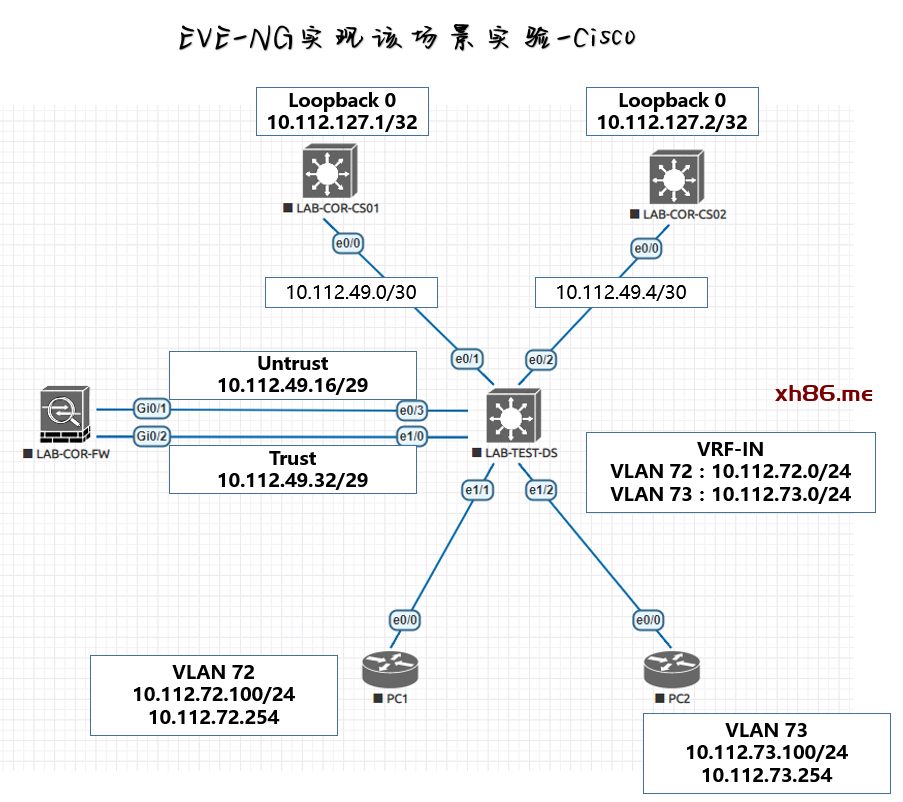

为了演示方便，使用一台模拟设备做汇聚交换机（因为汇聚交换机是堆叠的，逻辑上也是一台）。使用一台模拟设备做防火墙（防火墙可以是A/S模式的双机热备，逻辑上也是一台）。

1、了解旁路防火墙+VRF引流的部署方式，熟悉其流量走向

实验需求：

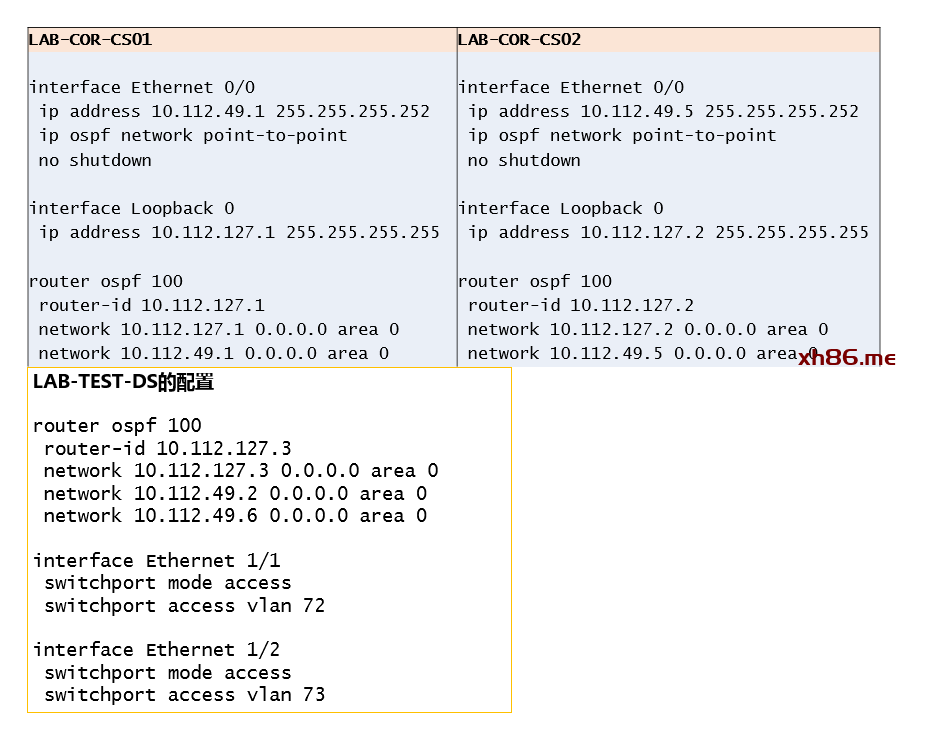

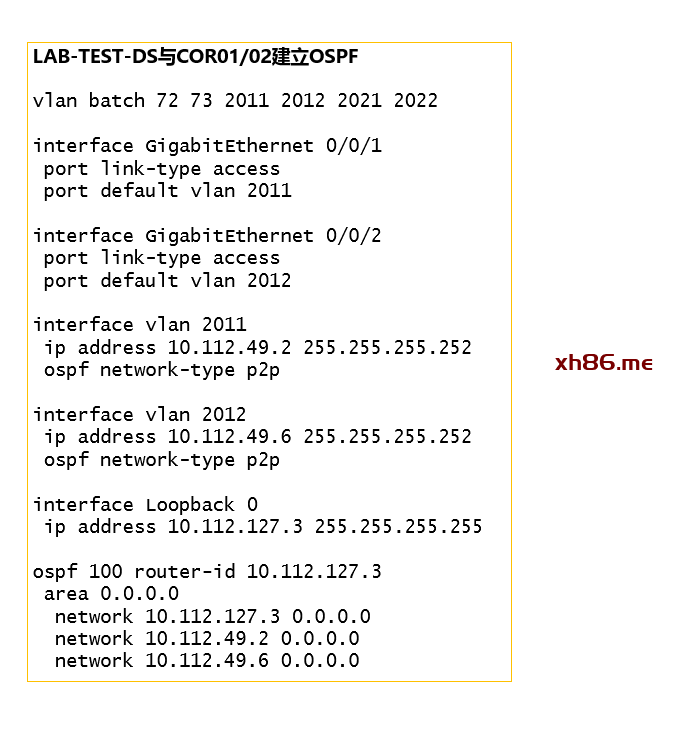

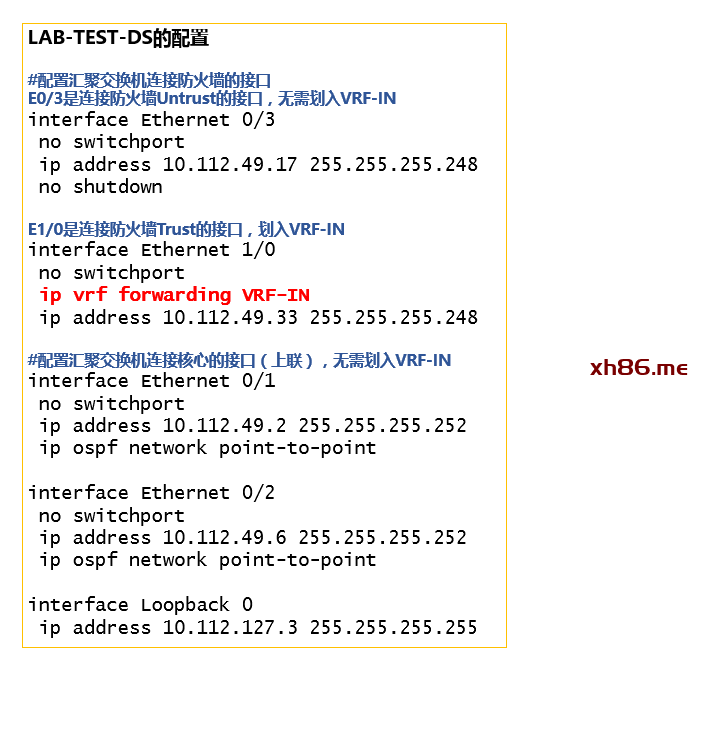

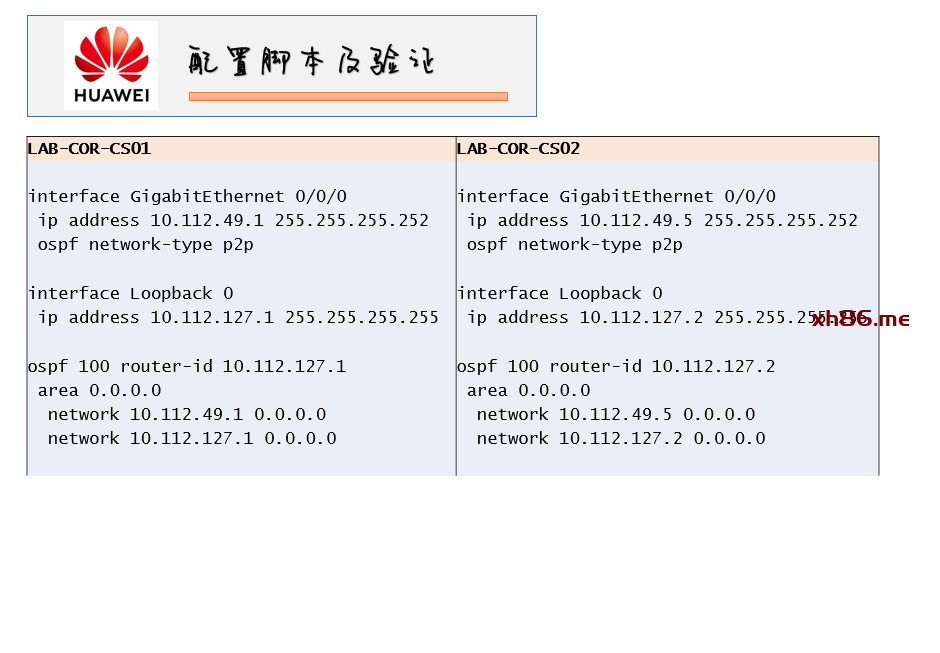

1、汇聚交换机LAB-TEST-DS连接两台核心交换机LAB-COR-CS01和LAB-COR-CS02，让汇聚交换机的全局路由表（不划入VRF）与核心交换机用OSPF交互动态路由；

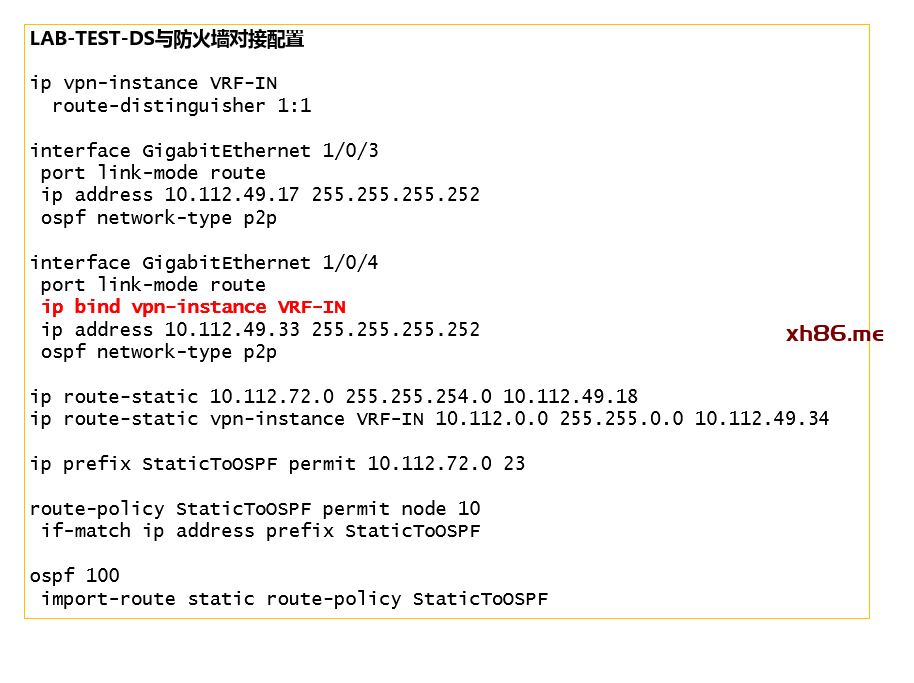

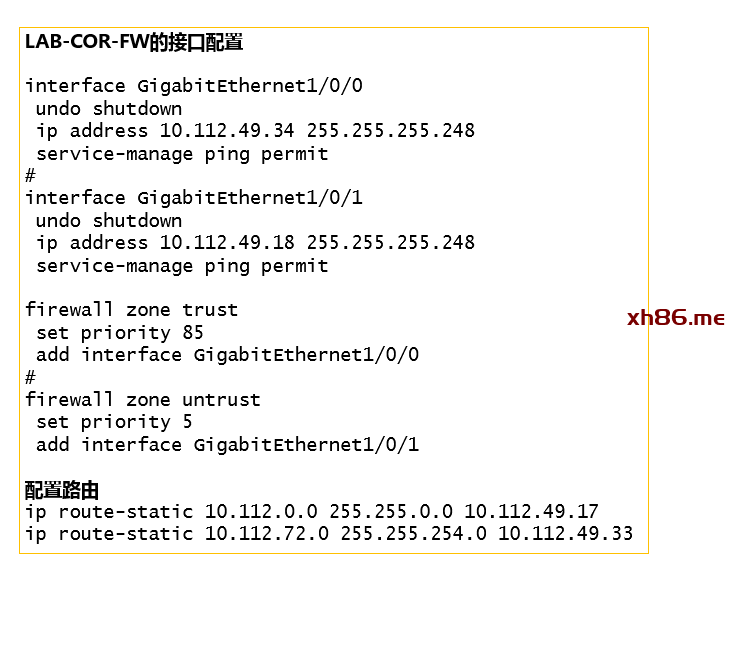

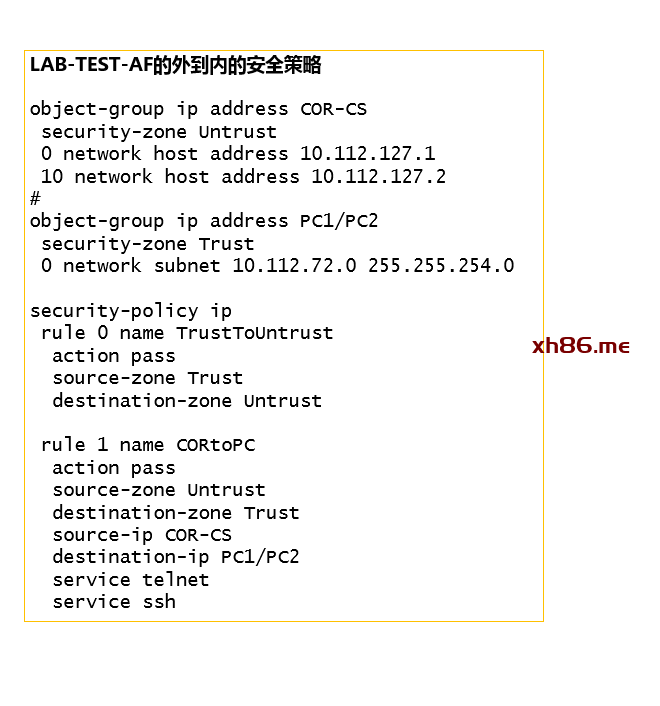

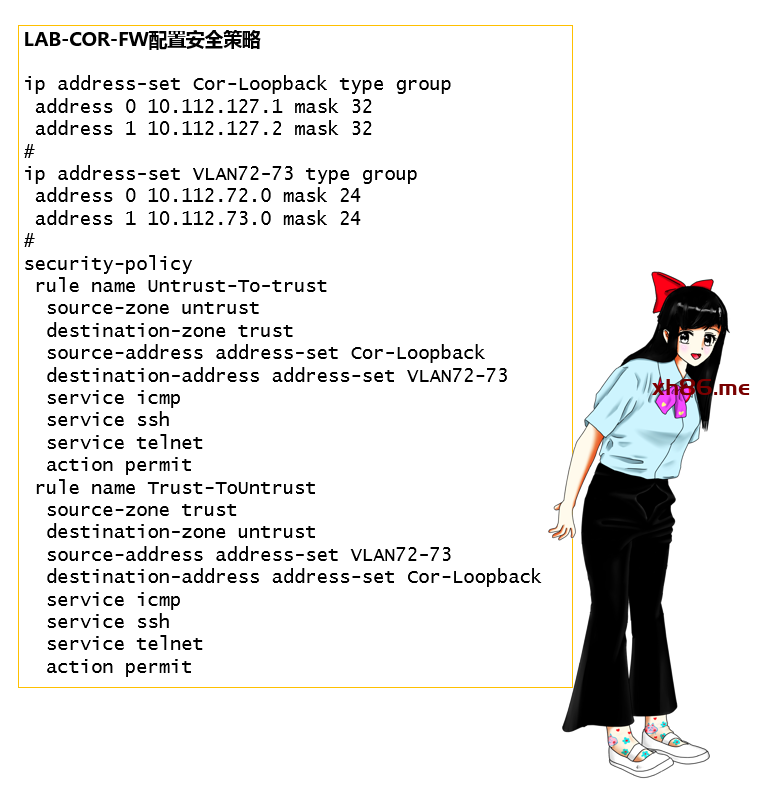

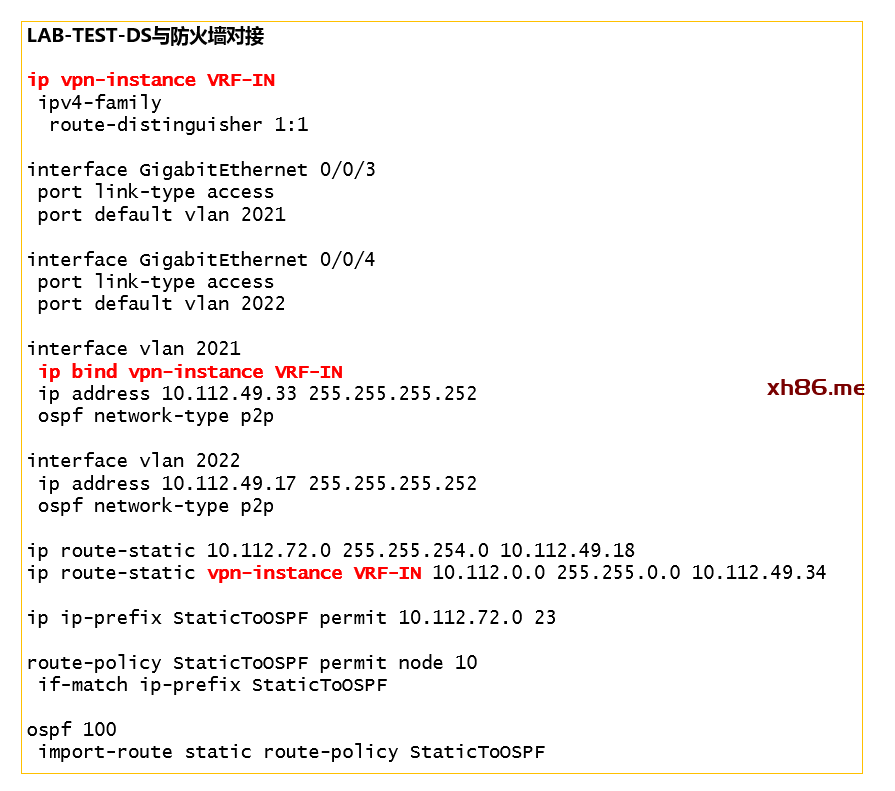

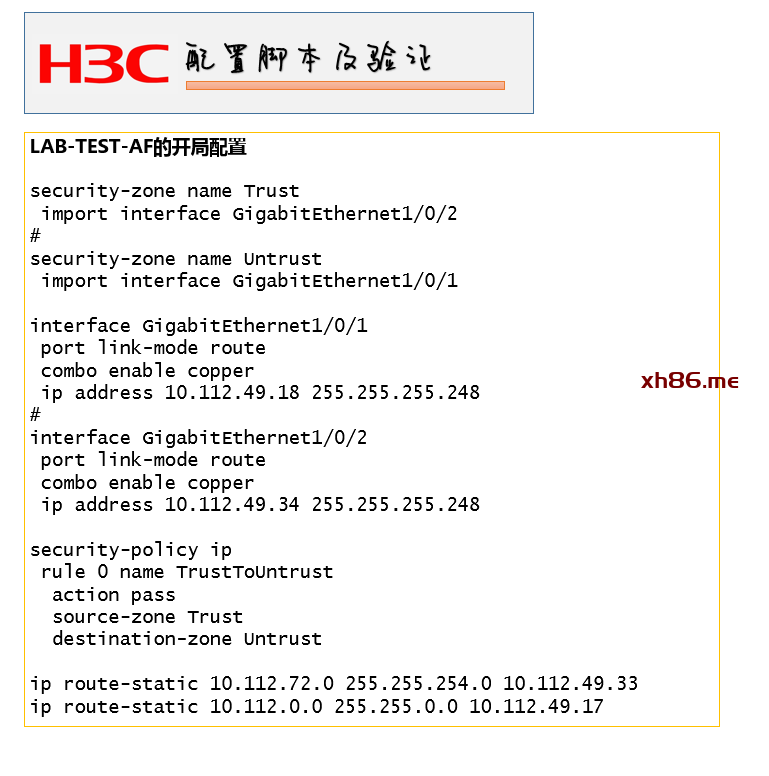

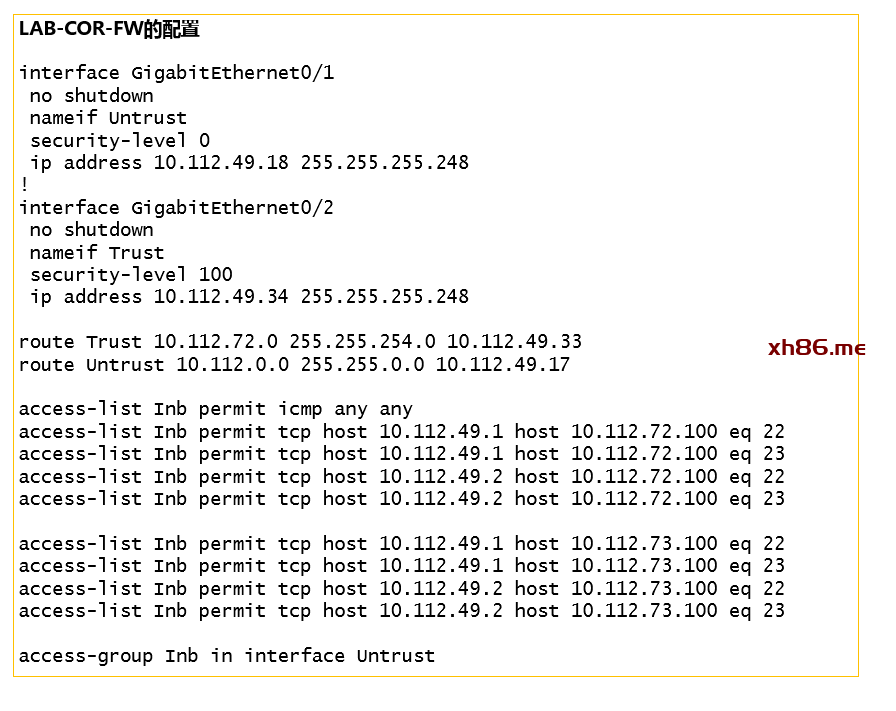

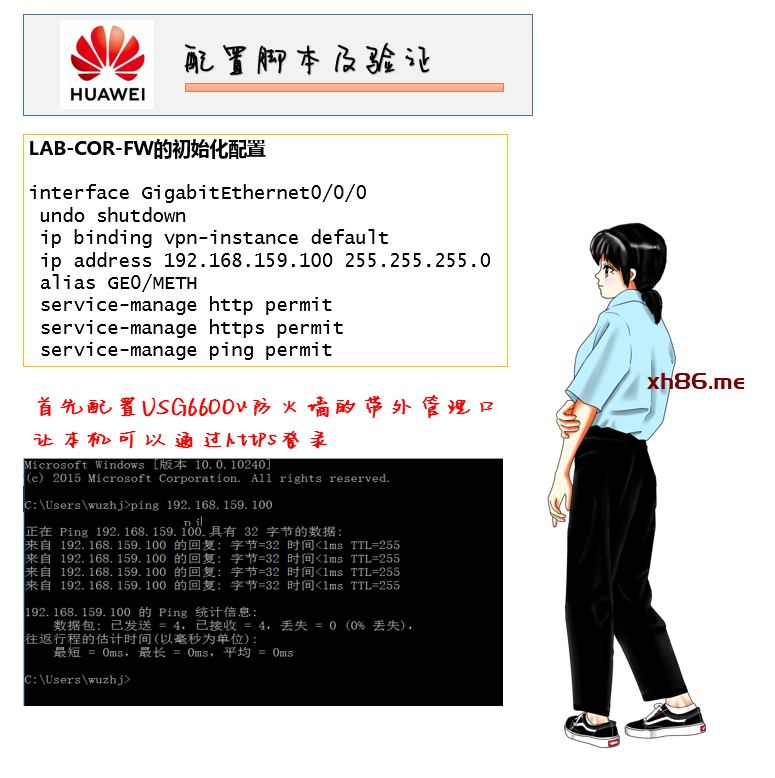

2、汇聚交换机LAB-TEST-DS使用两条物理链路旁挂一台防火墙LAB-COR-FW，防火墙为路由模式；在防火墙上不允许启动任何动态路由协议；

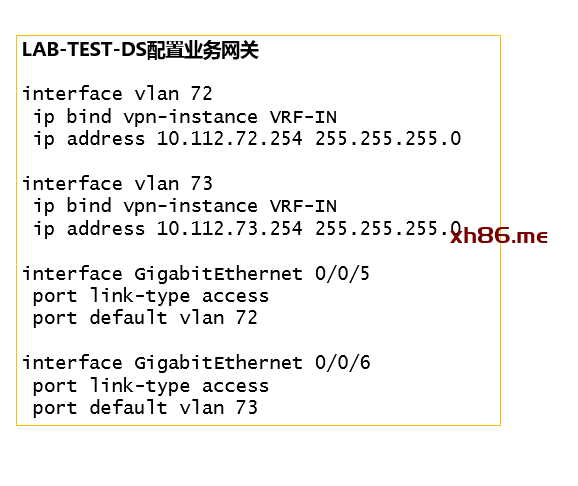

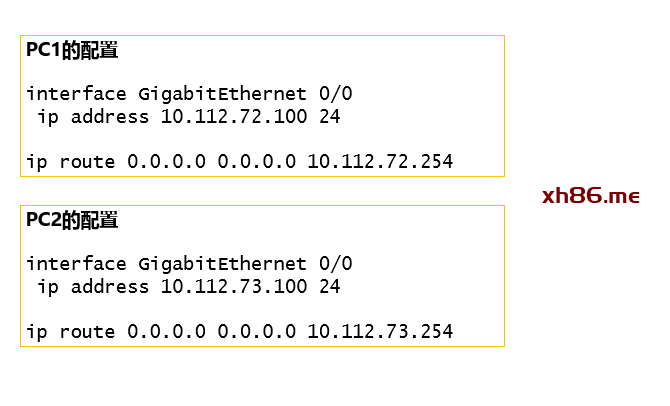

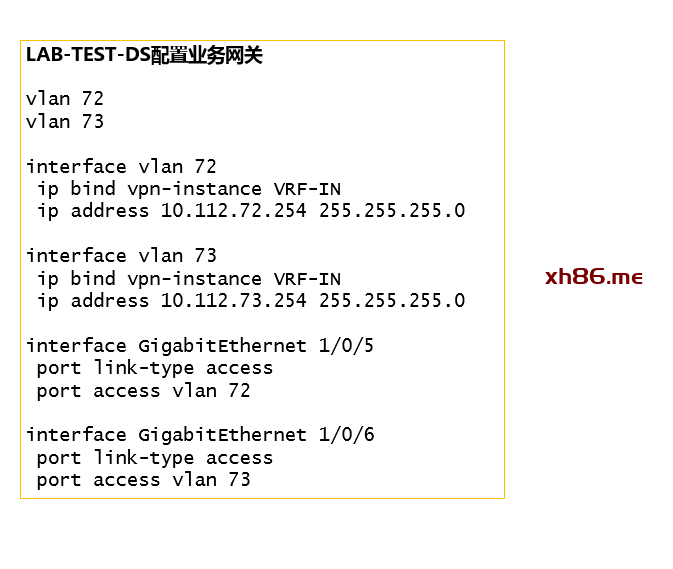

3、汇聚交换机LAB-TEST-DS上，将业务VLAN（VLAN 72、VLAN 73）的路由隔离在VRF-IN中，下挂两台路由器模拟的PC01和PC02，PC01在VLAN 72内，PC02在VLAN 73内

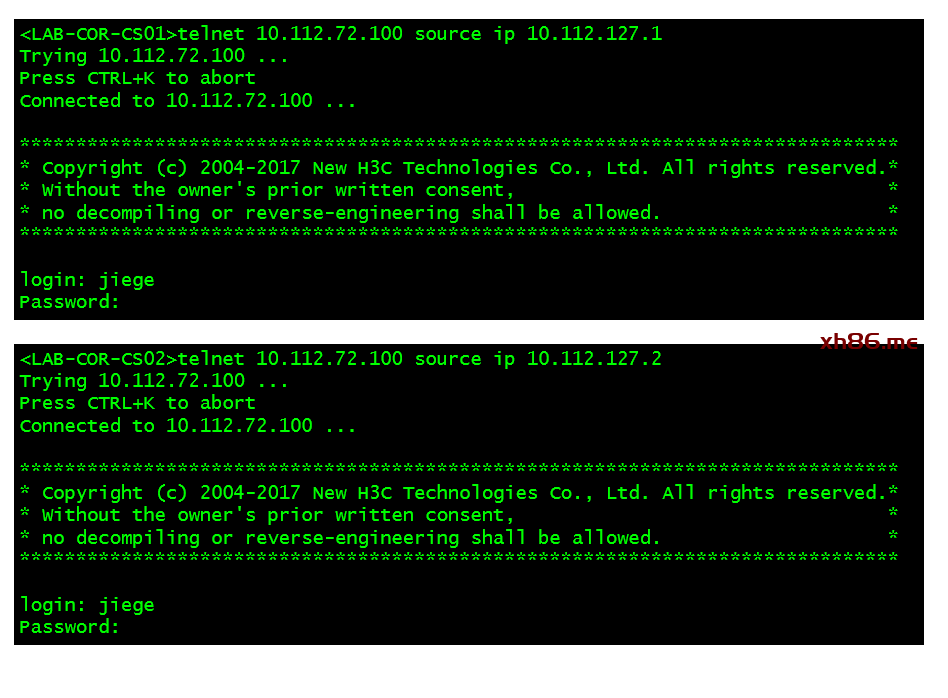

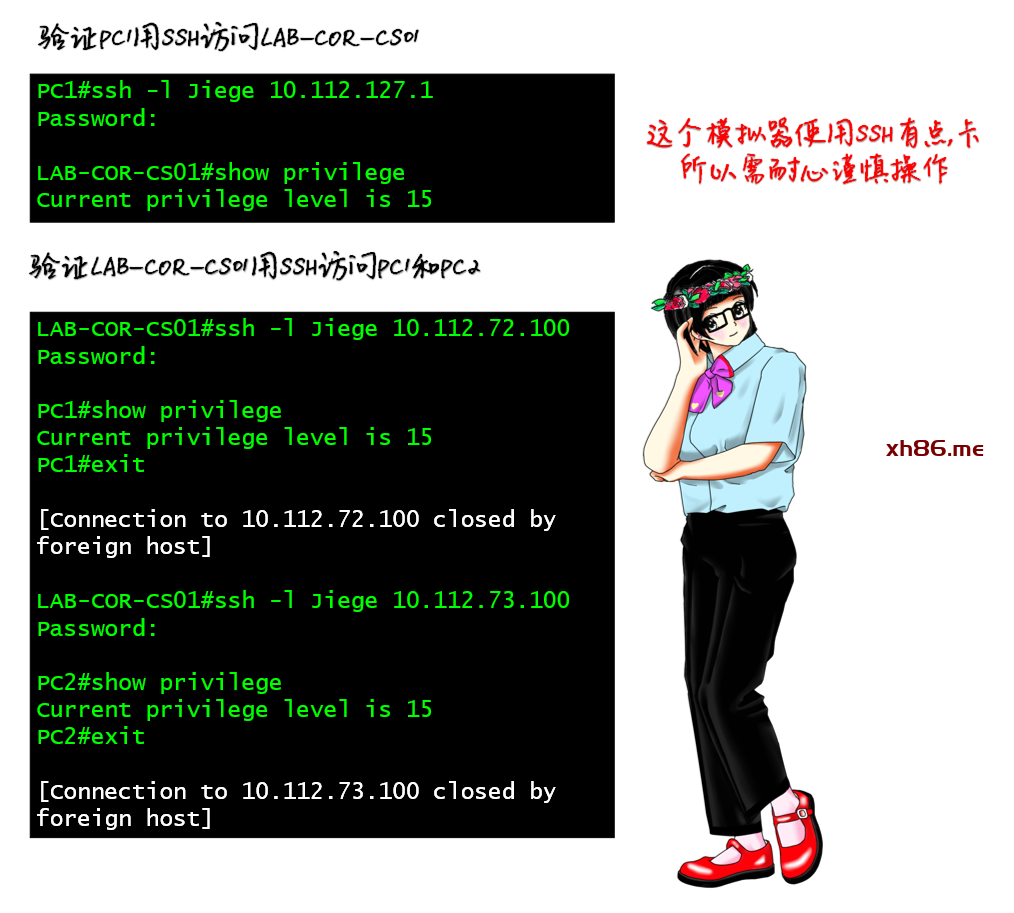

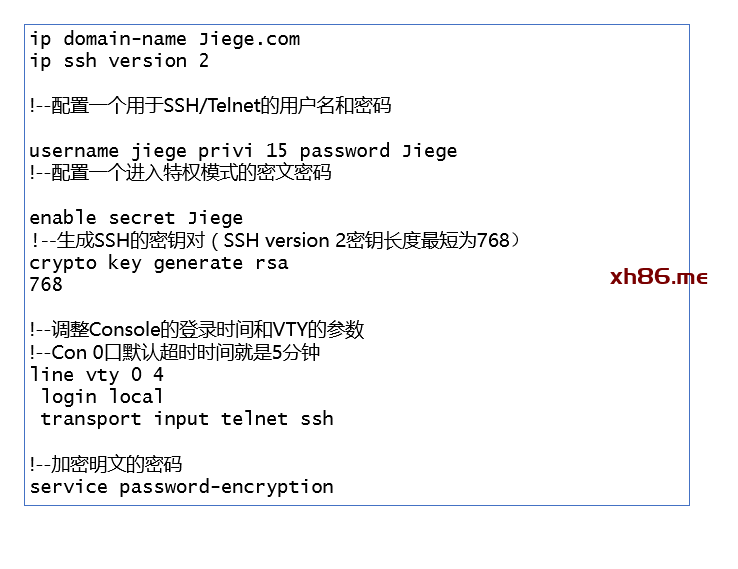

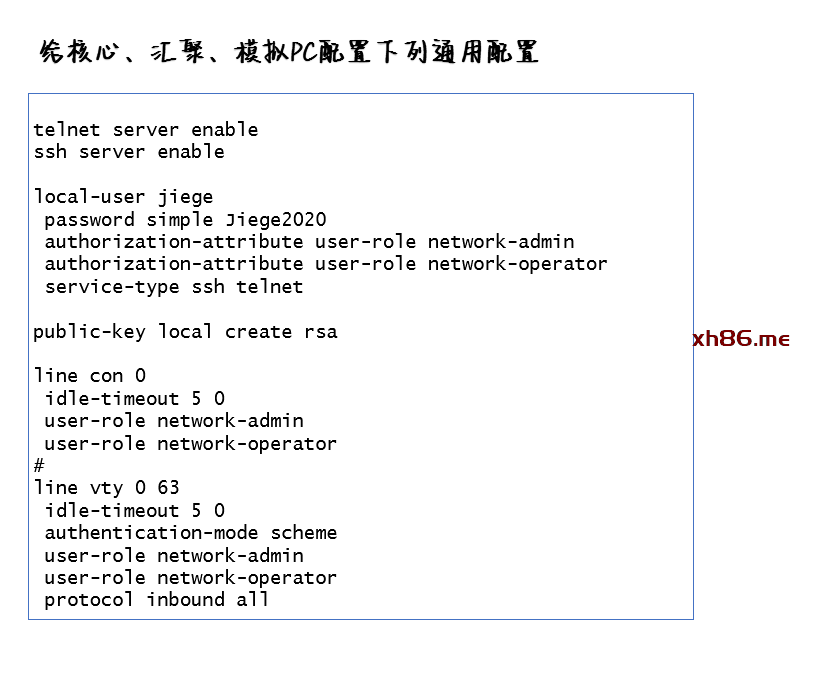

4、核心交换机和两台模拟的PC开启Telnet和SSH，要求，任何设备均可Telnet/SSH到除防火墙以外的设备。

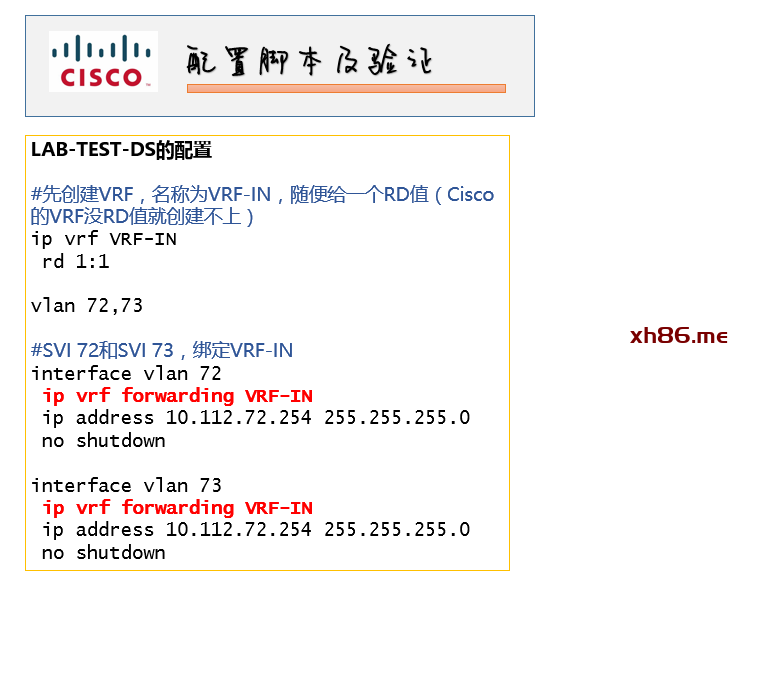

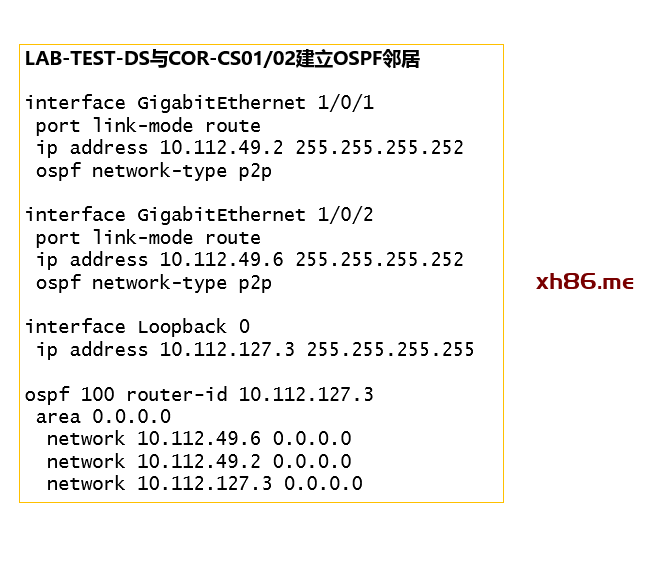

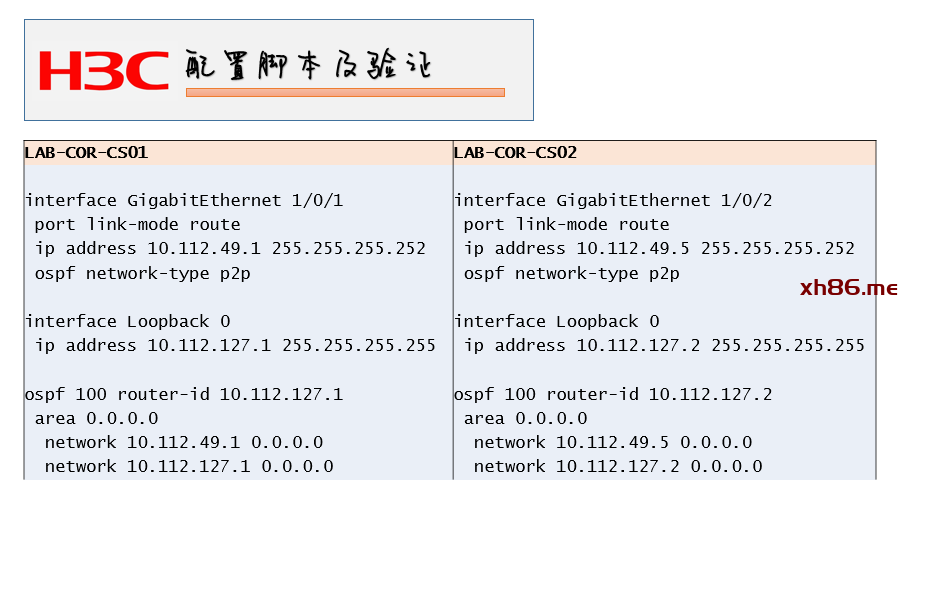

下面，咱先让核心交换机和汇聚交换机之间的OSPF邻居建立起来，让它们先交互路由，看看是什么情况。

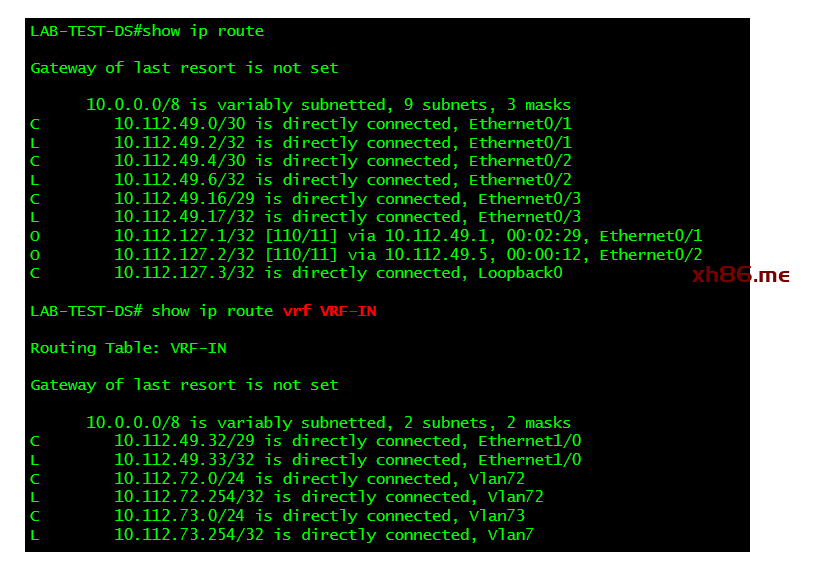

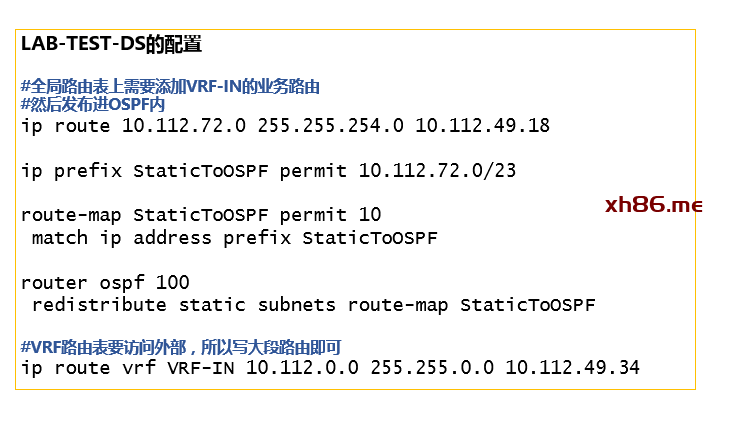

通过查看路由表可以发现，show ip route显示的是“全局路由表”，即未划入VRF的路由（你也可以理解为是VRF-Out），在全局路由表内并没有10.112.72.0/24和10.112.73.0/24。这两段路由呢？其实是到VRF-IN里面去了，用show ip route vrf VRF-IN就能看到了。

每个VRF对路由而言是隔离的，而VRF和全局路由表之间也是隔离的。

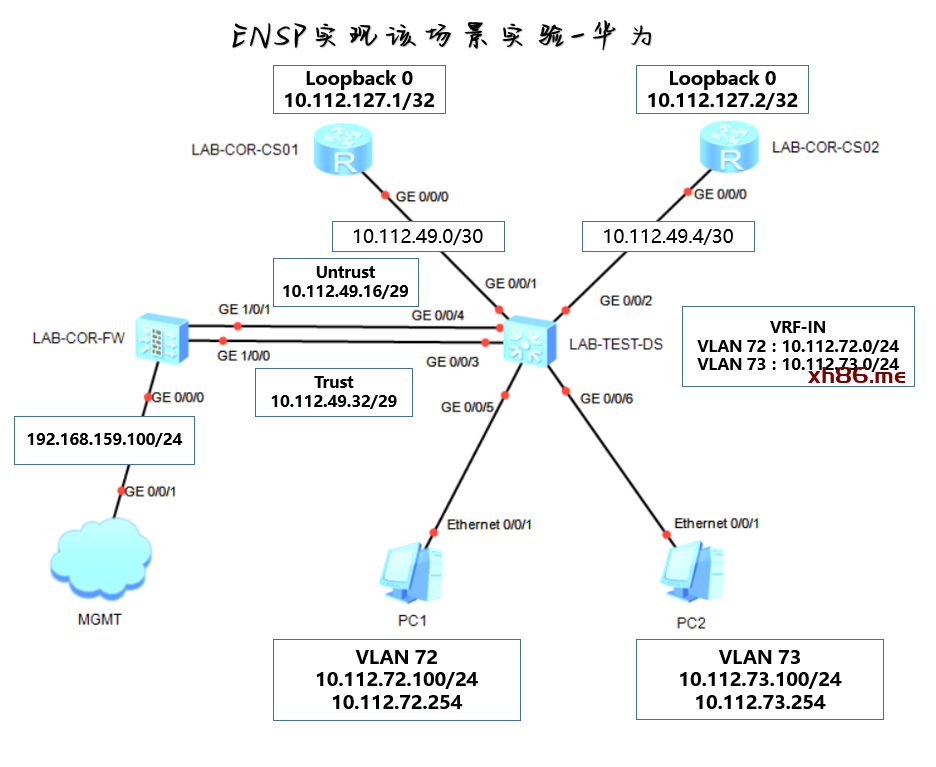

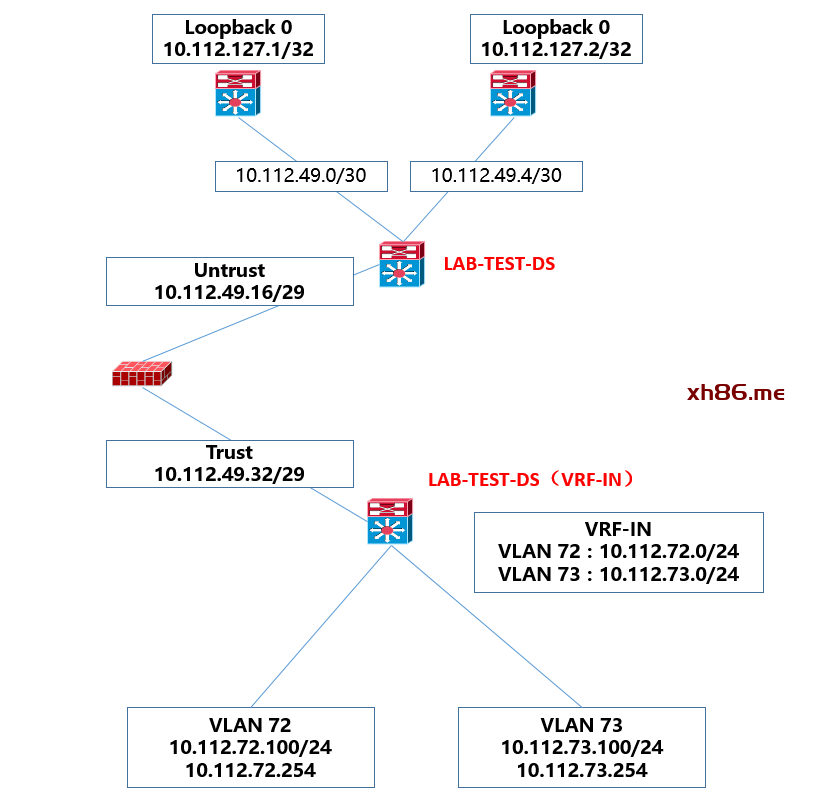

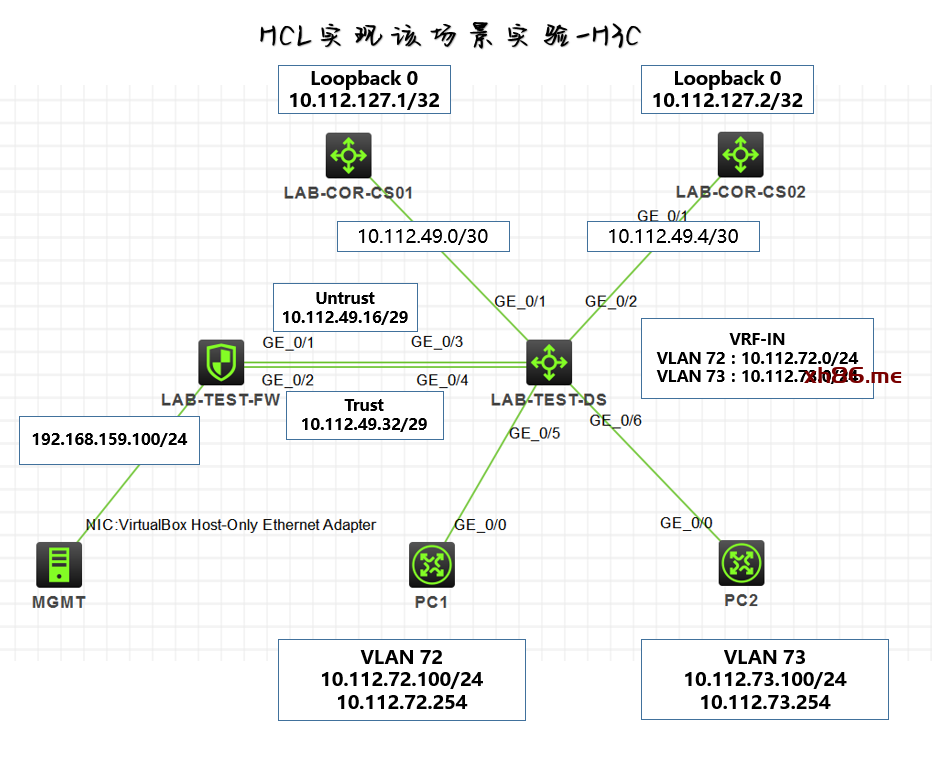

所以，但从路由来看，你就可以把每个VRF看做是不同的“逻辑路由器”，这个实验的拓扑图，就等价于下面这张图了：
