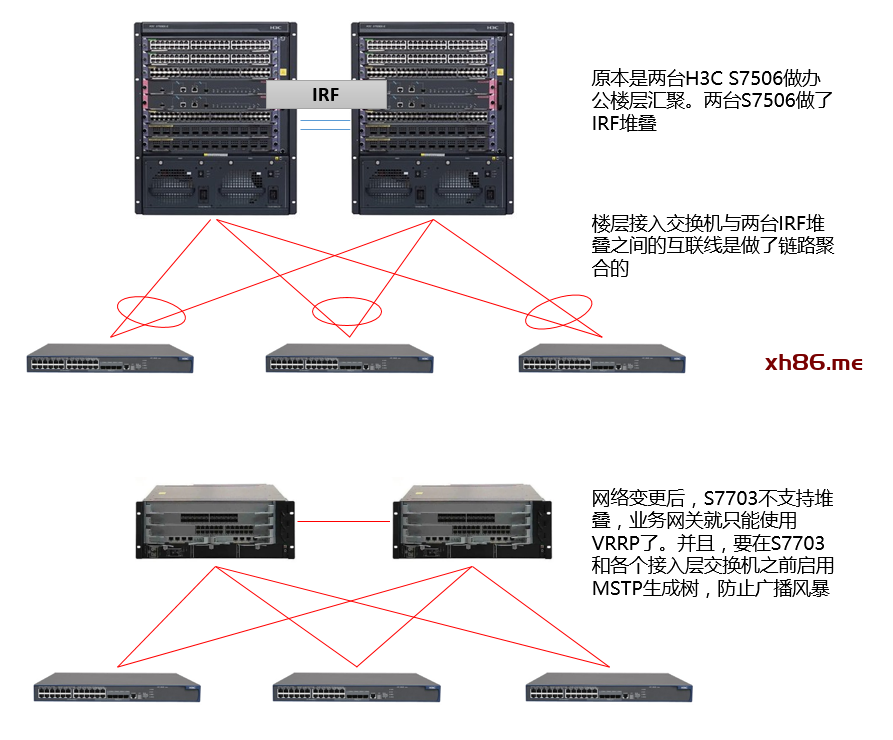

这样吧，咱最近几天接到一个割接任务，要换掉一组办公网络的楼层汇聚。本来这个割接是比较简单的，加上办公网对实时性的要求也没那么高。但问题就在于：之前的楼层汇聚，型号是两台H3C 7506，做了IRF堆叠了；而这次要换成华为S7703，不支持堆叠了。于是，设备换型加上网络架构发生了变化，就使得这次网络割接的风险陡增。

假设，从老的S7506堆叠到S7703的配置翻译没有任何问题，VRRP的协商也是完全正常，让你来考虑一下，如何降低这次割接的风险，你该怎么想呢？

靠你在那里用嘴和人描述吗？估计这种事情是说不清楚的吧！

我建议，这种情况还是简单画一个割接图，把场景给人说画清楚了，然后再谈割接的步骤，就能把一切风险扼杀在摇篮里了。

不信啊？咱就画着看看吧。

先说好，这次把S7506换成S7703，完全是因为S7506放在那里占地方，也觉得有点浪费，所以才考虑换成高度仅为4U的S7703。所以呢，你必须先把S7506下架一台，才能上架一台S7703。

所以，咱先把网络架构简单的画出来，再画一个矩形框，里面标注“未上架的设备。”

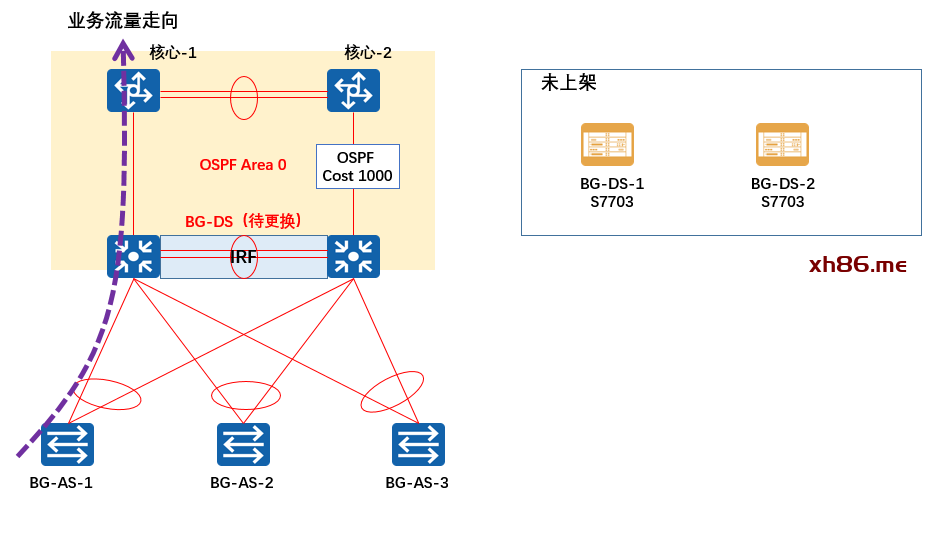

初始的状态，如下图所示：

看上面的图，就是网络割接前的状态，简单的描述一下：

（1）两台待更换的办公汇聚BG-DS（型号为S7506，配置IRF堆叠），与上行两台核心交换机配置OSPF路由协议，连接核心-2的链路加大Cost值为1000，这使得流量到了BG-DS上可以优先走核心-1；

（2）办公汇聚BG-DS与下行交换机之间用二层链路连接（下面的BG-AS-1/2/3都是纯二层交换机），BG-DS与BG-AS-1/2/3均用二层链路聚合进行连接。

而这次网络割接呢，你要是画一下图，就能发现风险：

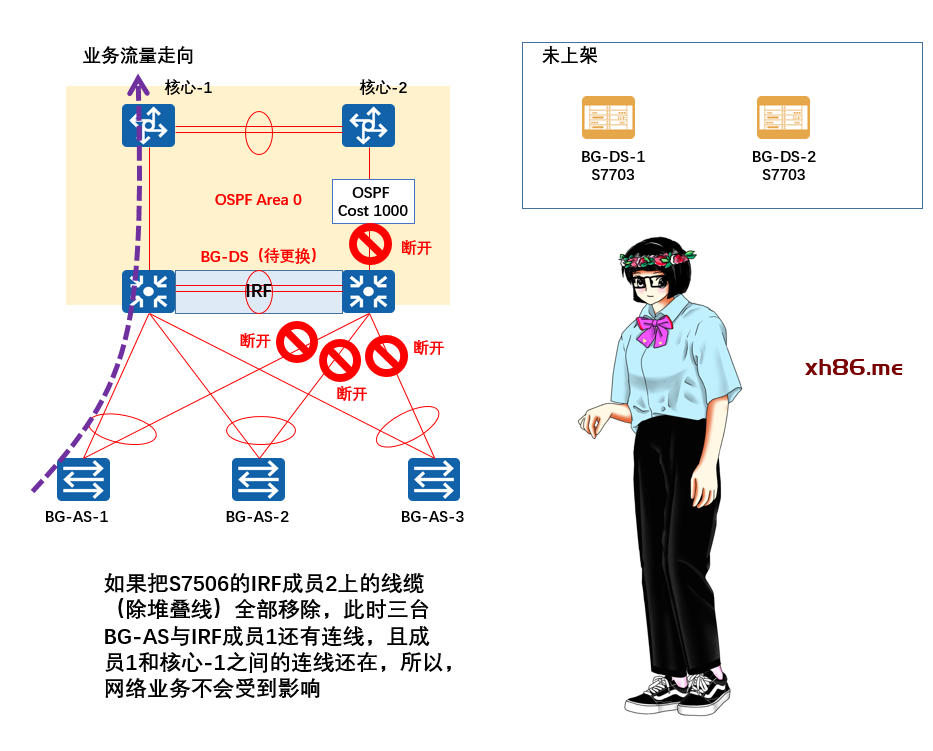

我们先看第一个步骤，先把连接S7506备机的线缆移除，但暂时保留堆叠线：

如果把S7506的IRF成员2上的线缆（除堆叠线）全部移除，此时三台BG-AS与IRF成员1还有连线，且成员1和核心-1之间的连线还在，所以，网络业务不会受到影响。

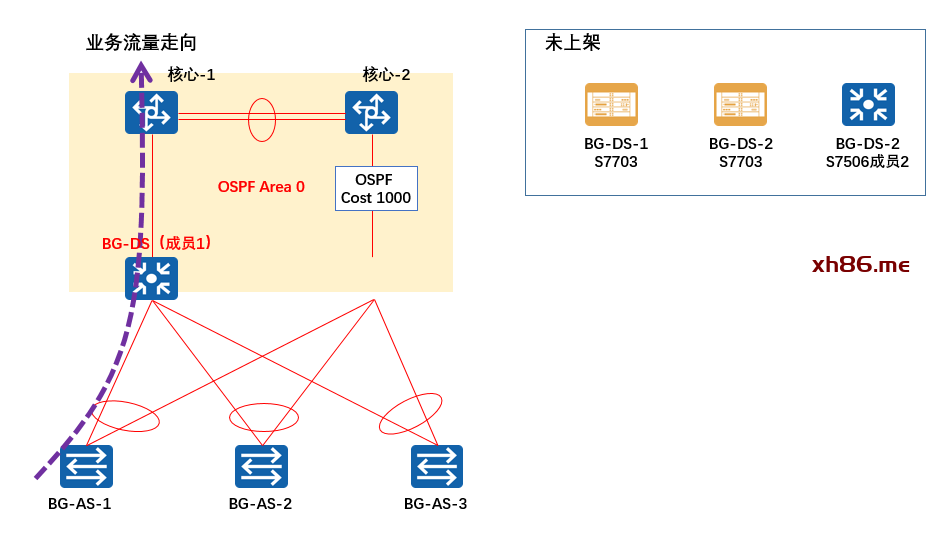

所以，此时可以放心大胆的把S7506的IRF成员2下架了，如下图所示：

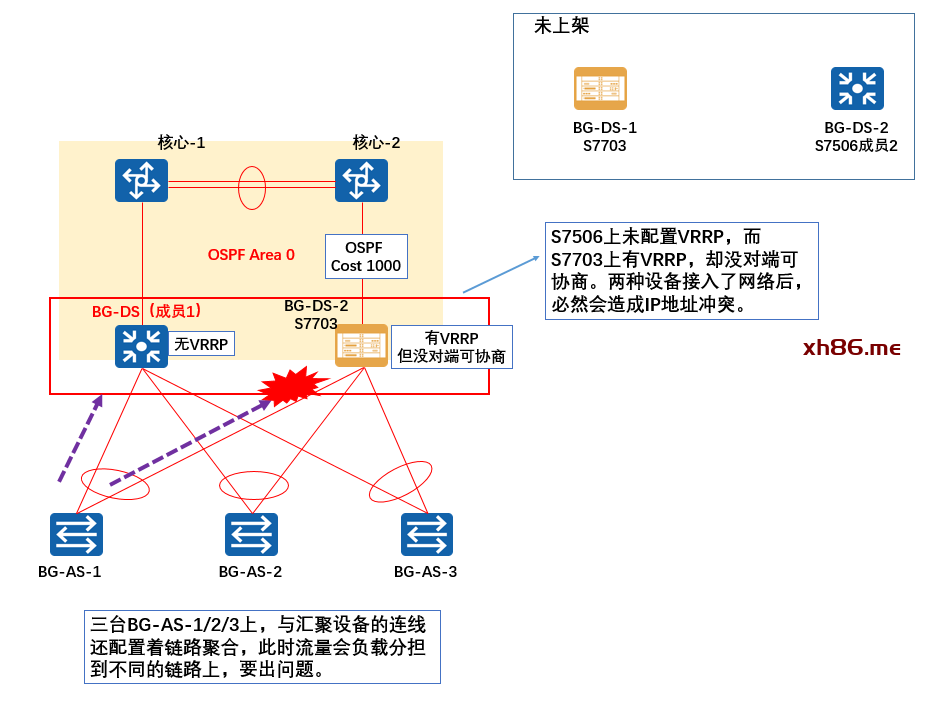

这个时候，咱也没别的选择，只能是先把一台S7703的BG-DS-2。但这台S7703上架了，你就会发现好几个“致命”的问题，如下图所示：

这个风险怎么规避呢？实际上你也可以看出来，对于下面的接入层交换机BG-AS-1/2/3而言，只要你断开一条连接到汇聚交换机的线路，就能保证网络流量正常。由于S7506是老设备，迟早要下线的，所以要断开的线路是BG-AS-1/2/3到S7506的链路。但你也不能一次性把BG-AS-1/2/3的线路全断了，只能是“逐台进行”。

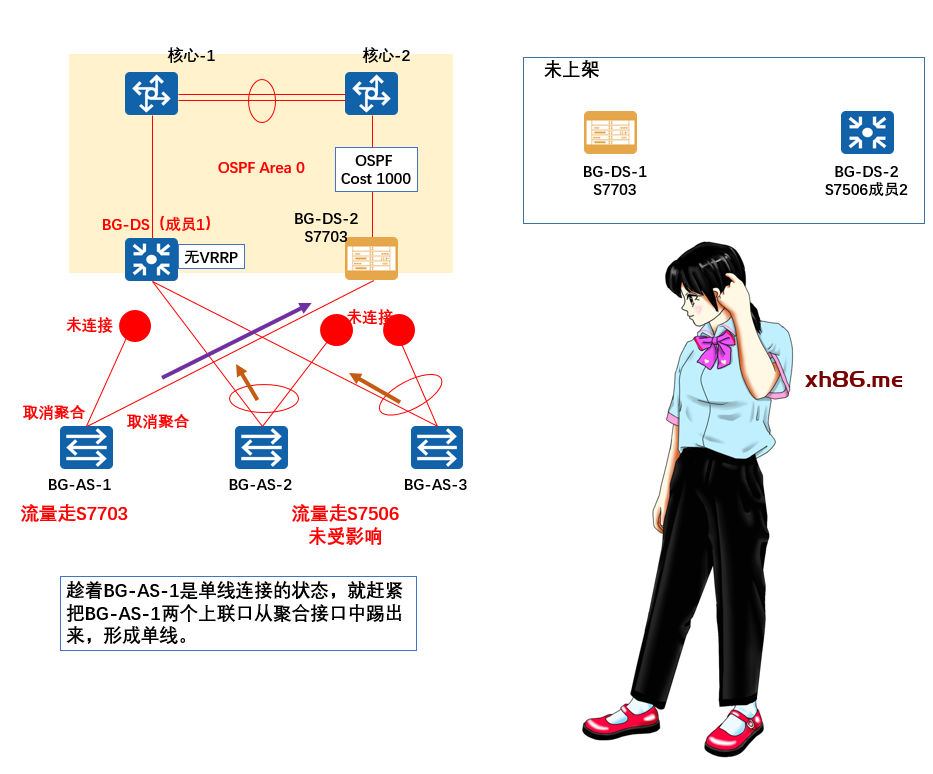

先断开AS-1到S7506之间的连线，再连接AS-1到S7703-2之间的连线，趁着AS-1是单线连接汇聚的状态，取消AS-1上的上联链路聚合。这个过程如下图所示：

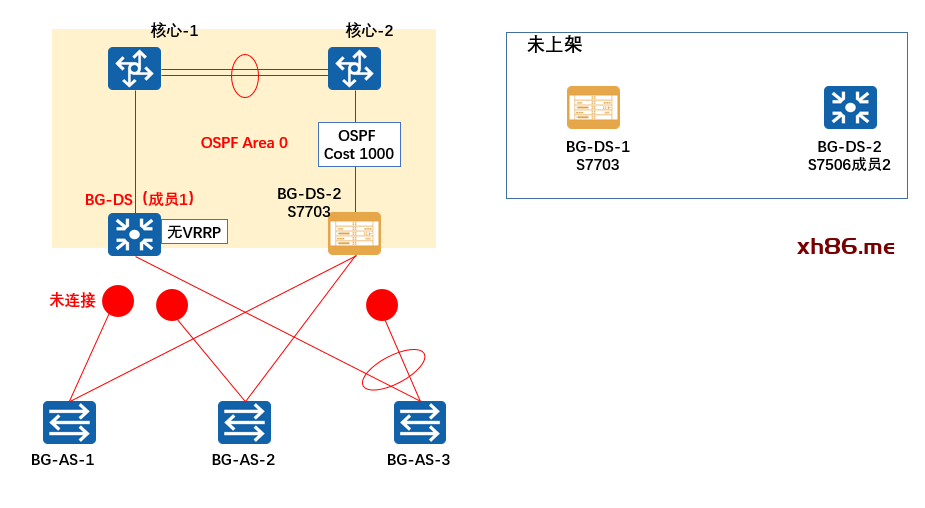

然后再断开AS-2与S7506的连线，再连接AS-2与S7703的连线，取消AS-2上的链路聚合；

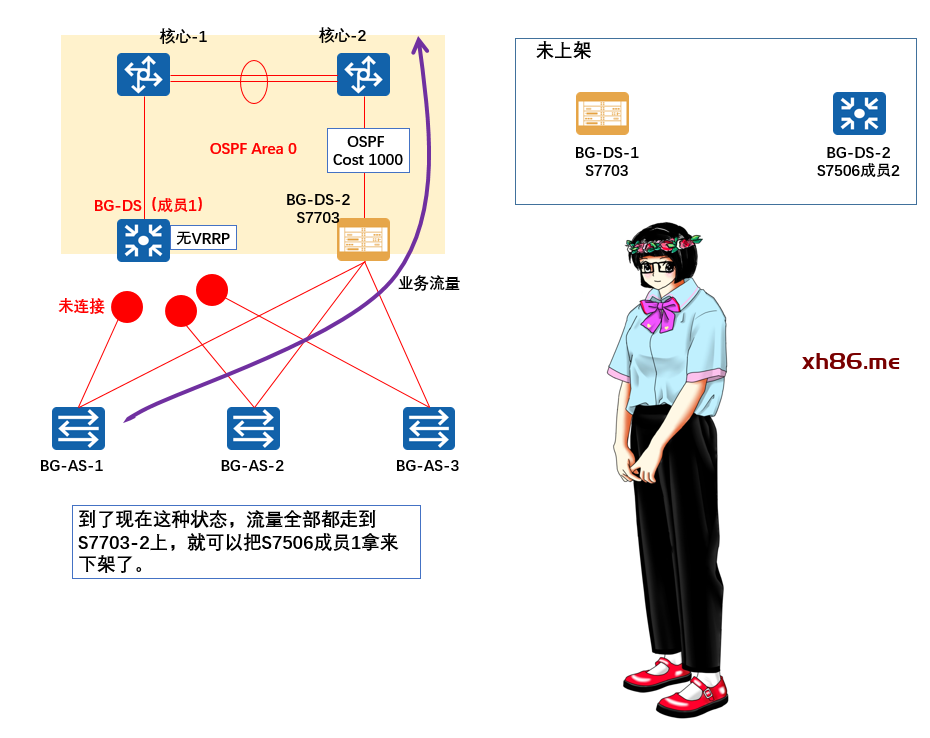

照着这个步骤继续操作，得到网络的一个稳定的中间状态如下图所示：

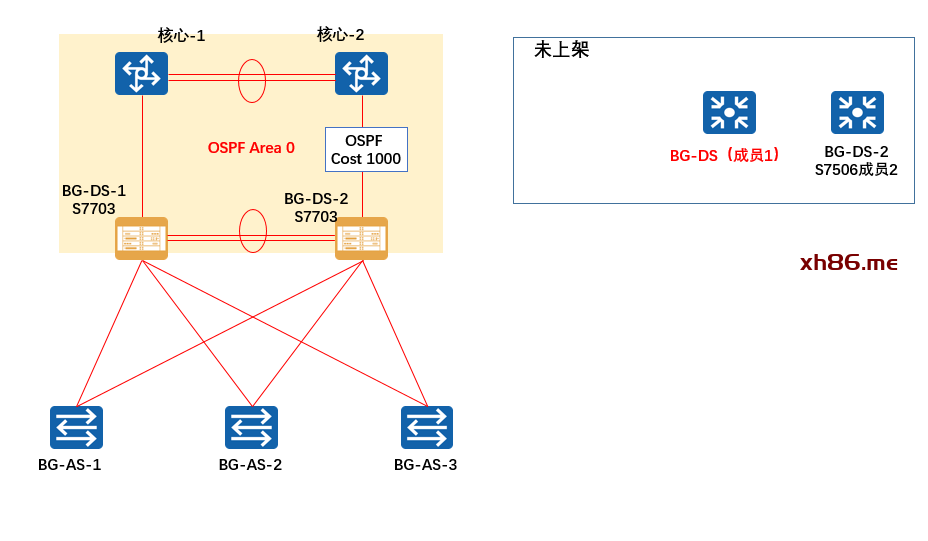

现在，就可以把S7703-1拿来替换S7506成员1，再加上必要的连线，就能得到网络割接后的最终状态了。

在这里还是要提醒一嘴：在这里有个假设，是两台S7703上的配置是100%正确的。当然，这需要在S7703上对配置命令进行多次检查，并且提前开机，进行内部互联测试，设备运行状态正常且VRRP协商正常后才可上架。

所以呢，你说把图画好重要不重要？

尤其是对于一些经验不足的工程师，在无法判断其割接风险的时候，一定要把图画好，把做变更的点标记好，这样一下子就能看出来风险点在哪里，从而做好预判，把风险扼杀在摇篮之中。
