前言

弱电机房工程是一个集建筑、结构、电气、暖通、消防、装修，安防智能化、计算机信息系统等多专业组成的特殊工程，弱电机房工程系统众多，因此不能孤立的看待机房的各个系统，而应看成一个更大的统一系统来进行设计和实施，以提高整体方案实施的可靠性、可用性、安全性和易管理性。

正文

1、弱电机房建设流程

弱电机房工程建设流程包括前期规划，初步设计，深化设计，工程招投标，项目实施验收，售后维保和付费维保等流程。

前期规划（含预算）→初步设计（含概算）→深化设计（含预算）→工程招投标→项目实施及验收→售后维保→付费维保；

前期规划是重要的环节，重点解决项目定位，建设标准，机房面积布局，建设内容，造价估算，以及与各专业间的配合要求。

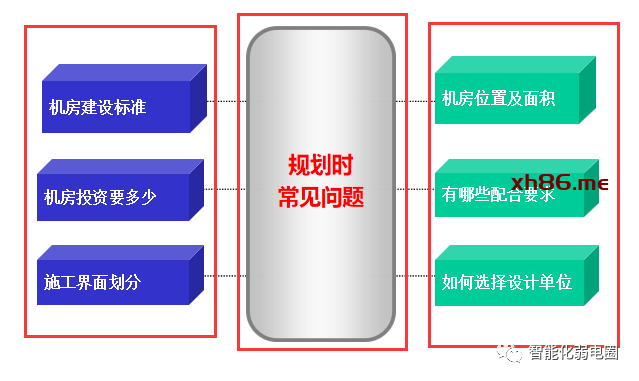

机房工程规划

2、机房建设标准确定

机房基础环境建设应满足数据中心设计规范中的相应标准的要求：

A级：冗错系统配置（国家级信息中心，重要军事指挥部门，银行债券等金融机构）；

B级：容余系统配置（大众城市的信息中心，交通指挥调度中心，三级医院，高等院校）；

C级：基本系统配置，大部分机房都会按照A级和B级标准配置；

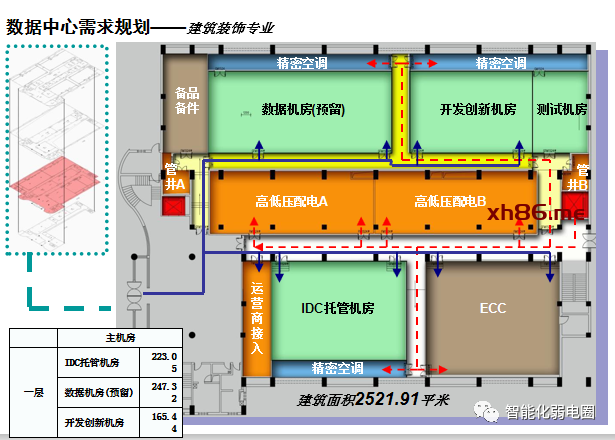

数据中心需求规划

3、弱电机房实施分工

信息系统、装修、空调、电气由机房专业负责设计，并应与机房统一招标，统一施工，消防建议由设计院设计，消防专业施工，便于大楼统一消防验收；

4、机房规划时注意事项

①机房到底需要多大面积，如何计算？

机房由主机房和辅助机房组成，主机房面积可按4m2/每台机柜估算，辅助机房面积=主机房面积。

举例：某项目规划需要50台机柜

则主机房面积=50*4=200m2

机房总建筑面积=主机面积*2=400m2

②机房建在哪个楼层最合适

大楼中间偏下楼层，减少雷击影响。不设在地下层或一层，满足精密空调室外机放置要求，有附属楼的最好设在附属楼倒数第二层或主楼不高于附属楼的楼层。

直击雷

③机房造价如何估算

造价估算包括：装修、配电、空调、UPS、机柜、布线等，不含机房IT设备。

A级机房：按10~14万/柜或主机房面积2.5~5万/m2估算

B级机房：按8~12万/柜或主机房面积2~3万/m2估算

④机房配合要求

1）层高：中小型机房4.2米，大型机房 4.5米

2）承重：主机房、钢瓶间8KN/m2；电池间16KN/m2

3）用电量：总用电量按主机房面积1~1.5KW//m2考虑，或按4~5KW/柜考虑；其中UPS用电和动力用电可按各占一半考虑

4）变压器：按满足机房规范及机房荷载要求配置

5）柴油发电机：功率应满足机房常用电源要求

6）其它：机房上方不得有卫生间，四周不得有消防栓

4、机房基础环境建设

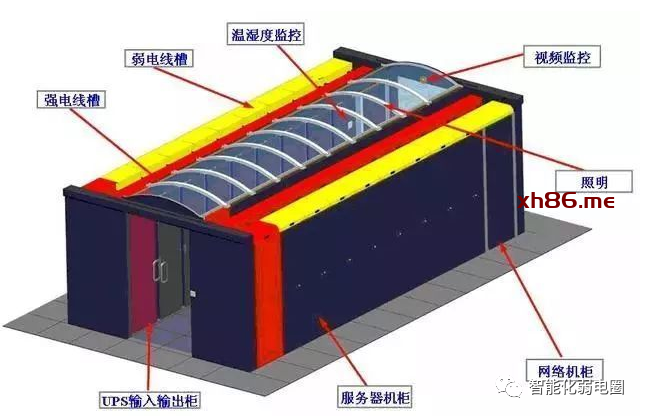

①微模块应用

微模块设施实施可规模复制，且绿色节能，管理维护也更加方便。

机房微模块

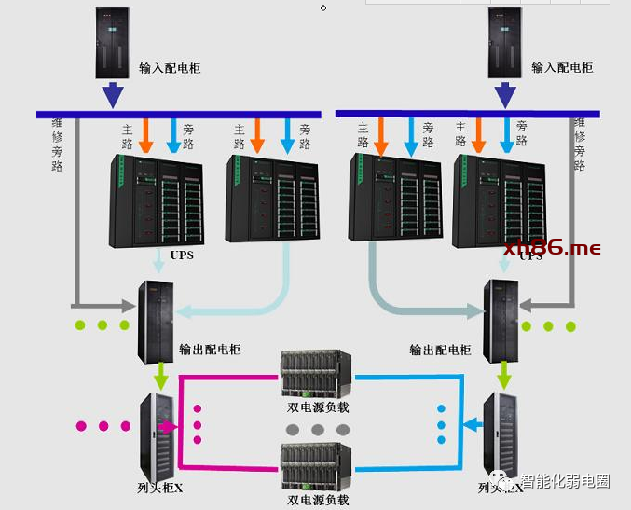

②弱电机房电气设计

采用双母线，双回路设计

电气设计

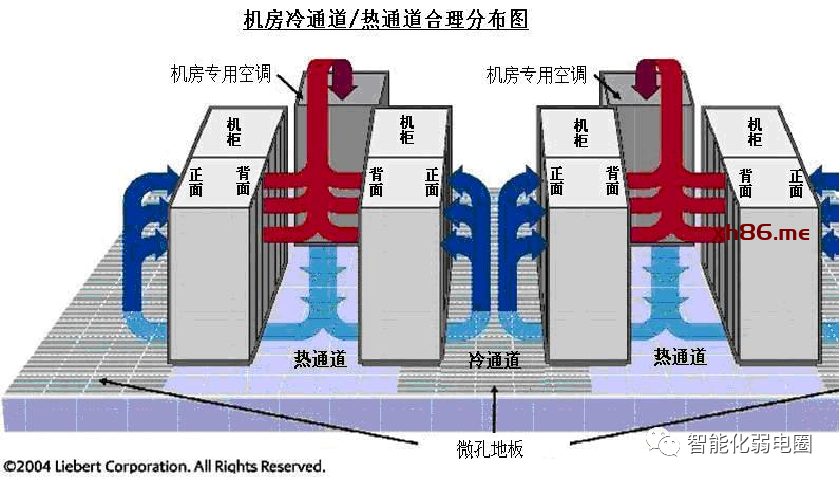

③空调新风系统

行间空调前送风→机柜前进风→机柜后出风→行间空调后回风

空调新风系统

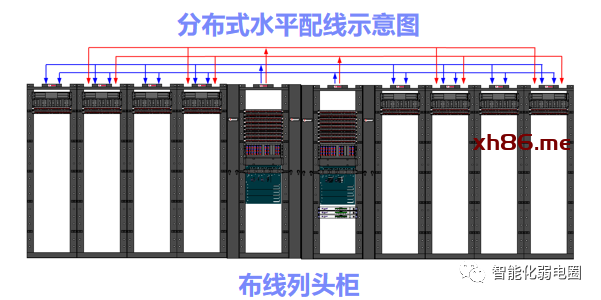

④综合布线

按列单独布线，管理，节省综合布线线缆。

综合布线

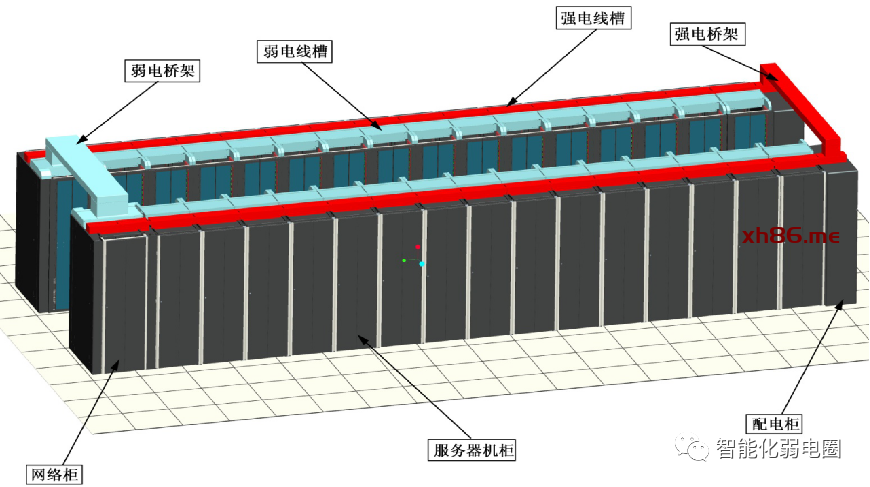

⑤机柜

网络柜，服务器机柜，配电柜，合理布局。

机柜

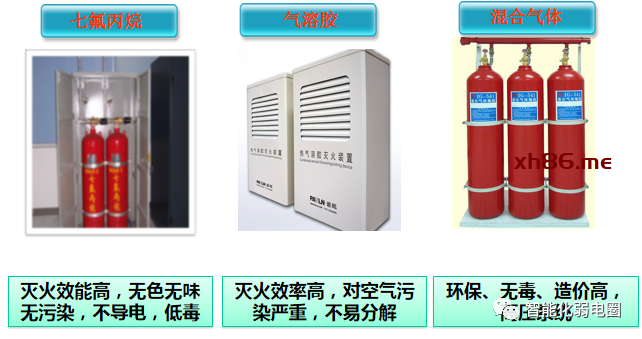

⑥机房消防

了解消防产品，针对机房等级选择合适的消防产品。

机房消防

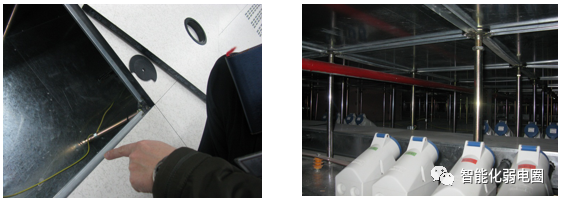

⑦防雷接地

采用M型综合接地方式，接地电阻不大于1欧，机房外围30*3，内围30*2的等电位连接带，每台机柜采用不同长度的两根接地线与接地网络相连。

防雷接地

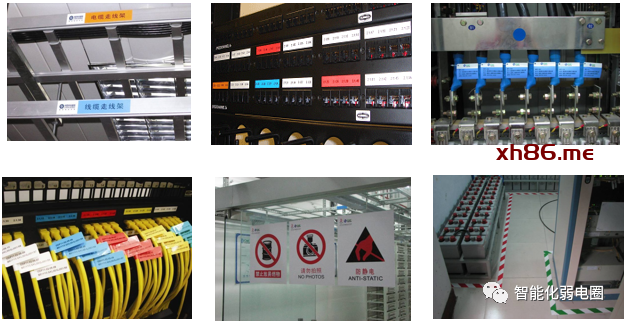

⑧机房标识管理

在机房内使用各类标识识别，方便售后维护。

机房标识管理
