1、常见机柜的型号

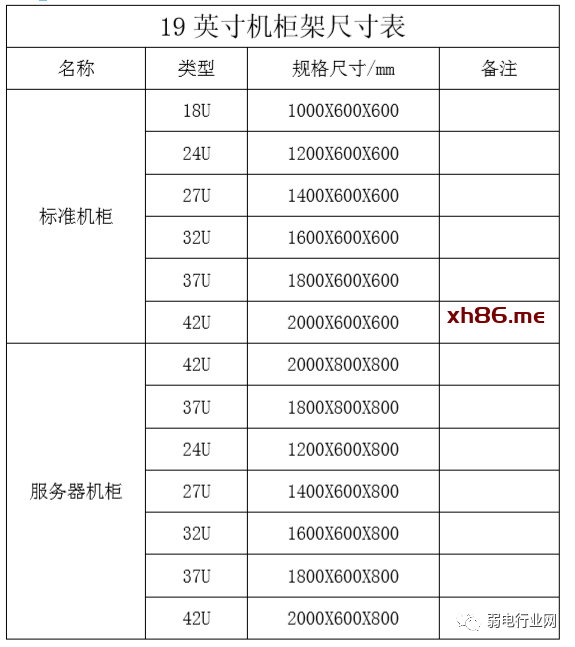

规定的尺寸是服务器的宽（48.26cm＝19 英寸）与高（4.445cm 的倍数）。 由于宽为 19 英寸，所以有时也将满足这一规定的机架称为“19 英寸机架”。厚度以 4.445cm 为基本单位，1U 就是4.445cm。具体见下表：
2、机柜内设备的安装布局及要求：
1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
2、交流配电单元从安全性的要求放在机柜的最上端。
3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。
4、配线架往下为有源设备区：差不多的设备根据功能及线缆链接需要安排位置，比如交换机，路由器、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是网桥-路由器-交换机。
大的设备安装在机柜下部，并且使用机柜托盘承重。光纤收发器由于体积小，数量多，无法在机柜里面固定安装，也放在托盘上安装。
5、最底层放光缆终端盒，也放在托盘上安装。
二、常用型号机柜设备布局实例

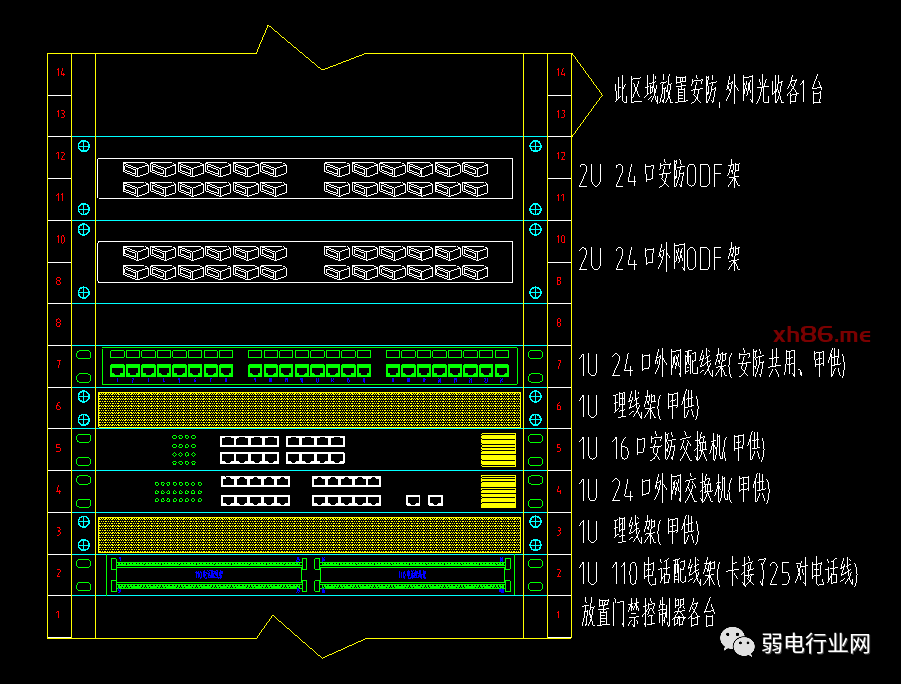

这里面我们列举下，27U、42U、47U机柜的布局CAD图详解。

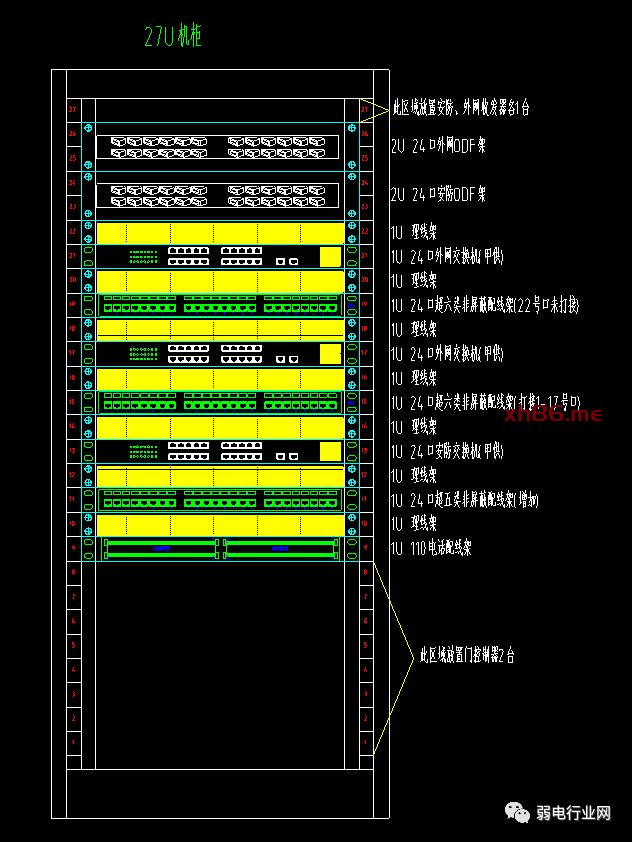

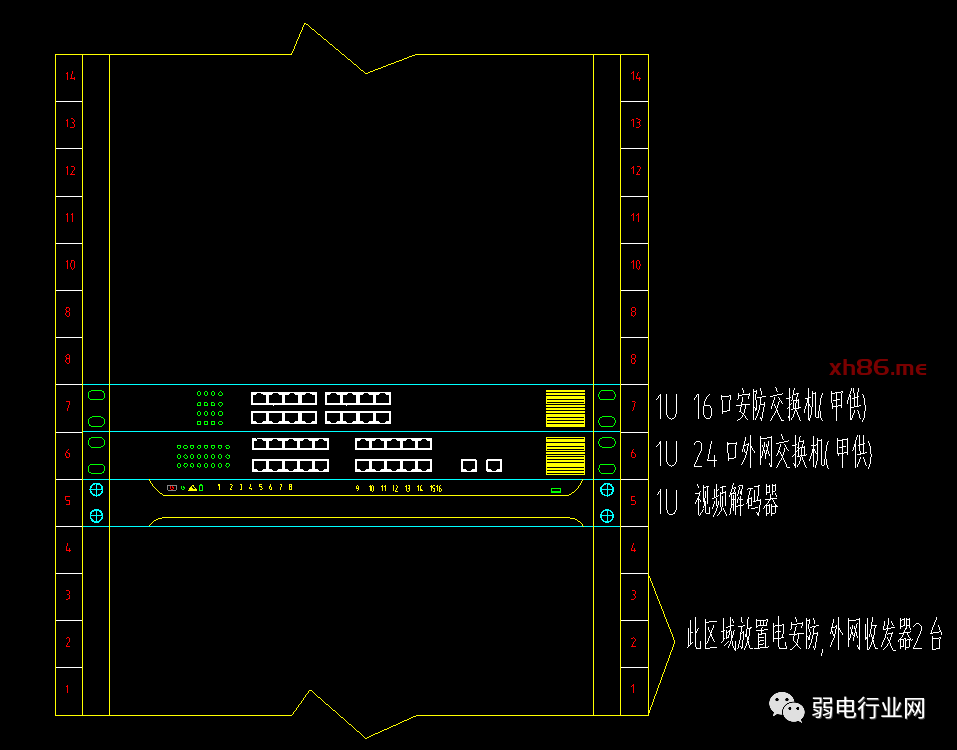

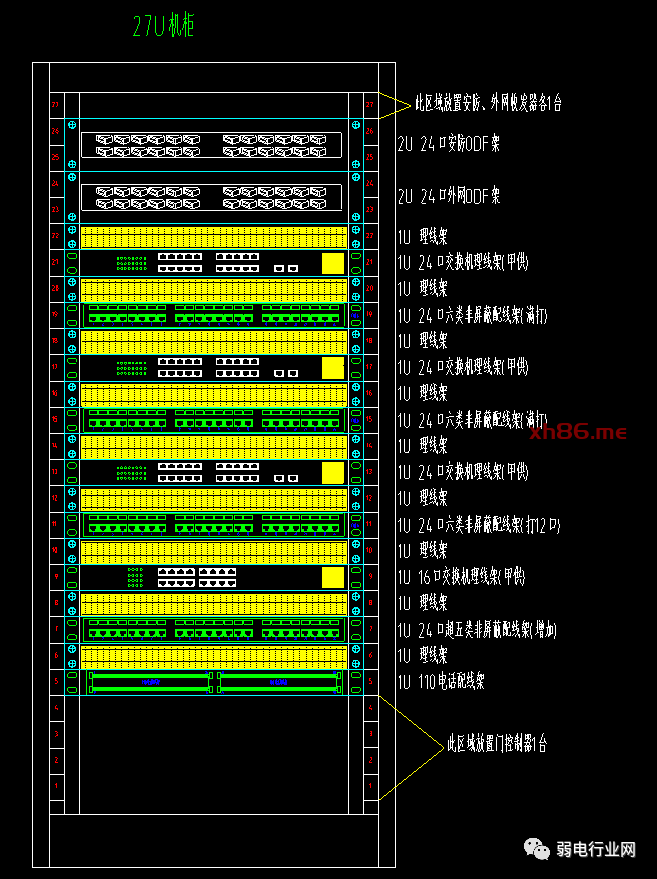

27U机柜：

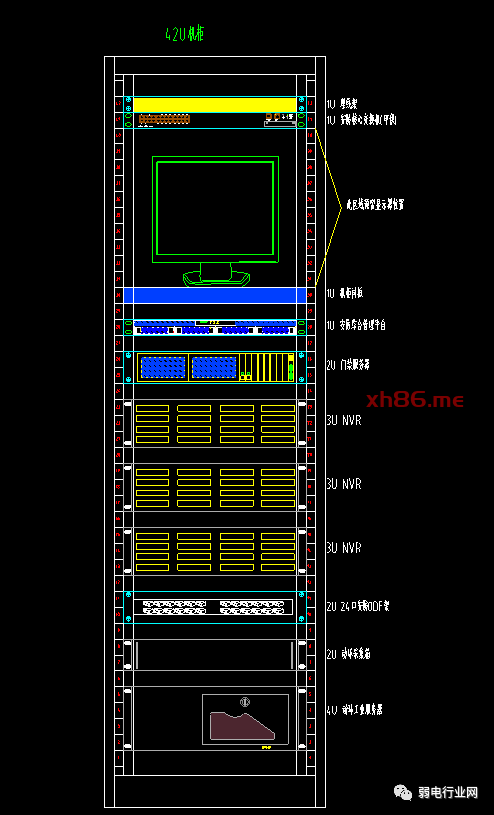

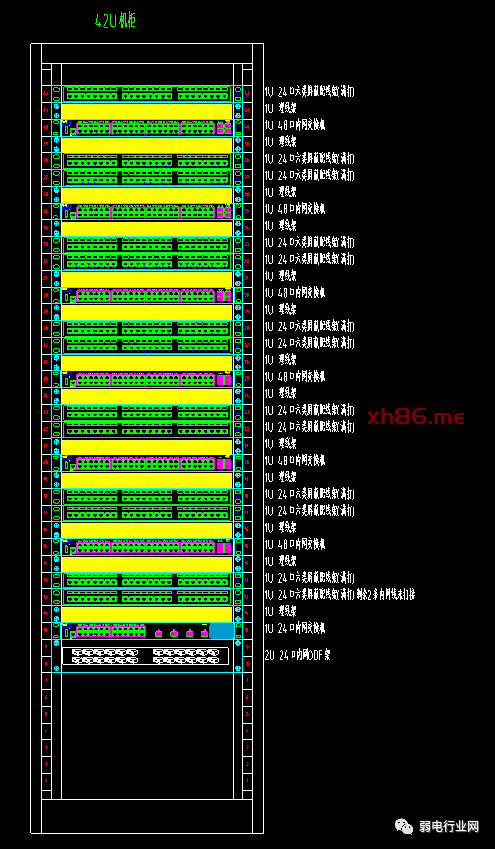

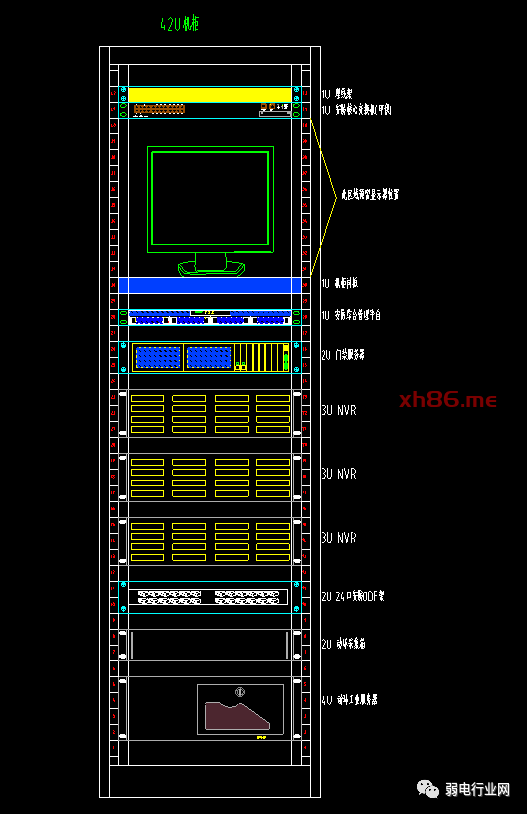

42U机柜：

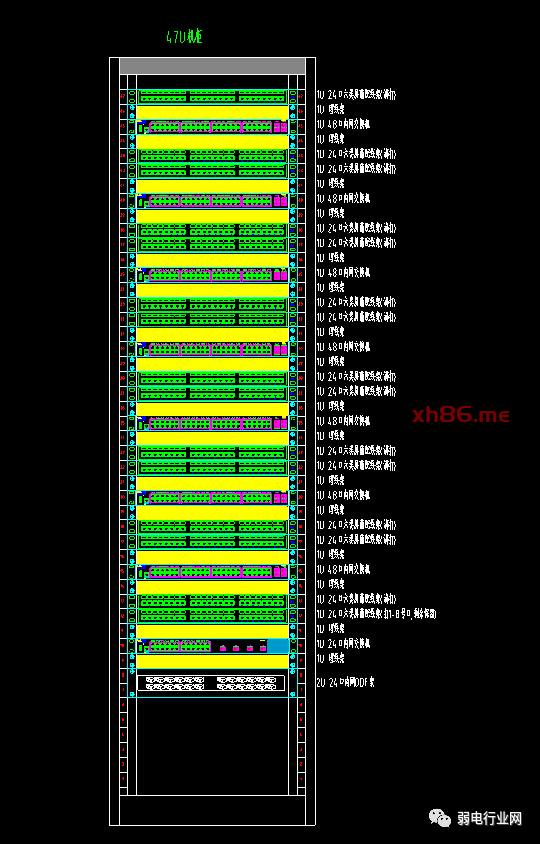

47U机柜：
