前言：网络配线架主要是用于网络系统配线的组件，正如正面所说，110配线架通常用来连接电话。举个例子，假设一根网线进来，需要6根线充当网络线，2根线充当电话线，那么6根网络线会打到RJ-45配线架上，而2根电话线会打到110配线架上。

正文：

一、什么是110配线架？

110配线架是一种主要用于电话系统配线的组件，也被称为鱼骨架，高度通常是1U，它包含左右两个各50对的鱼骨架，共可连接100对的两芯电话线。

二、110配线架和网络配线架的区别

网络配线架主要是用于网络系统配线的组件，正如正面所说，110配线架通常用来连接电话。举个例子，假设一根网线进来，需要6根线充当网络线，2根线充当电话线，那么6根网络线会打到RJ-45配线架上，而2根电话线会打到110配线架上。

三、110配线架的打法图解

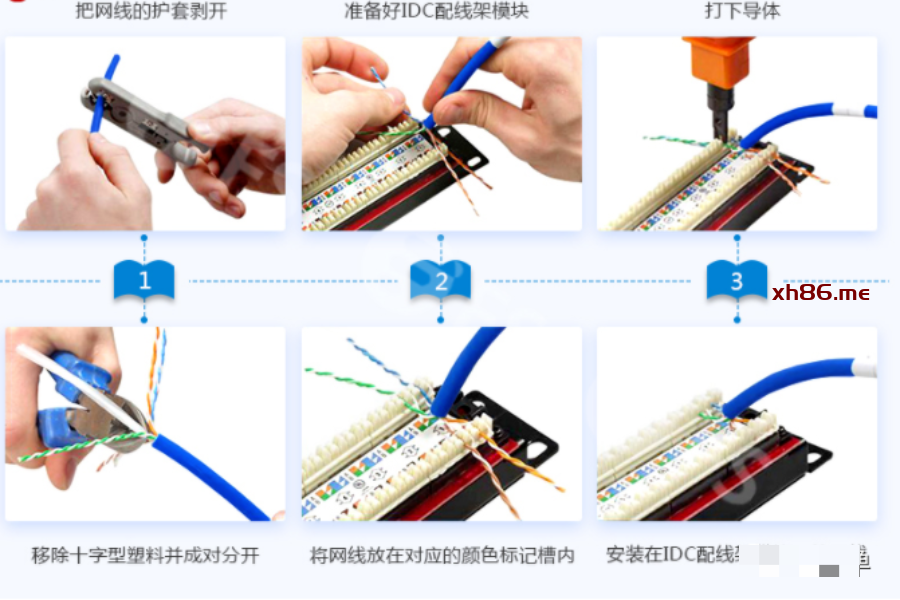

如上图所示，110配线架的打线步骤包括：剥开网线的护套、移除十字型塑料并成对分开、准备好IDC配线架模块、将网线放在对应的颜色标记槽内、打下导体、安装在IDC配线架模块上。以下是110配线架的打线注意事项：

1.先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、棕、灰），再根据大对线上的“色带”去打，从前打到最后。

2.把线打完之后，再把刚才的模块放上去，用力敲打，使它紧贴在配线架上。

四、110配线架打线线序说明

1.大多数情况下电话线色谱线序：

主色：白色、红色、黑色、黄色、紫色

次色：蓝色、橙色、绿色、棕色、灰色

2.电话电缆线序色谱认识举例说明：

10对电话线色谱线序表：

1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰

6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰

20对电话电缆色谱线序表：

1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰

6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰

11对—黑蓝12对—黑橙13对—黑绿14对—黑棕15对—黑灰

16对—黄蓝17对—黄橙18对—黄绿19对—黄棕20对—黄灰

五、110配线架的使用和安装步骤

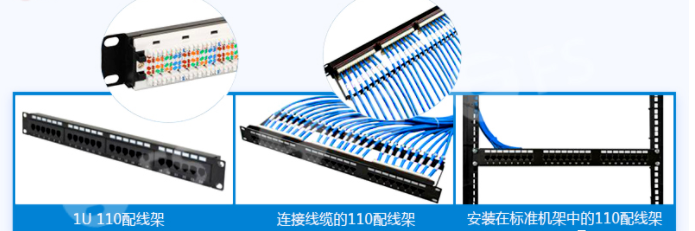

如上图所示，110配线架安装主要有三个步骤：

1.准备好1个1U高度的110配线架。

2.将线缆对准110配线架的端口，逐个插入到端口中，并确保线缆全部连接完毕，若线缆数量较多，可使用束线带将线缆固定。

3.将110配线架安装在机架中，确保能够正常运行。

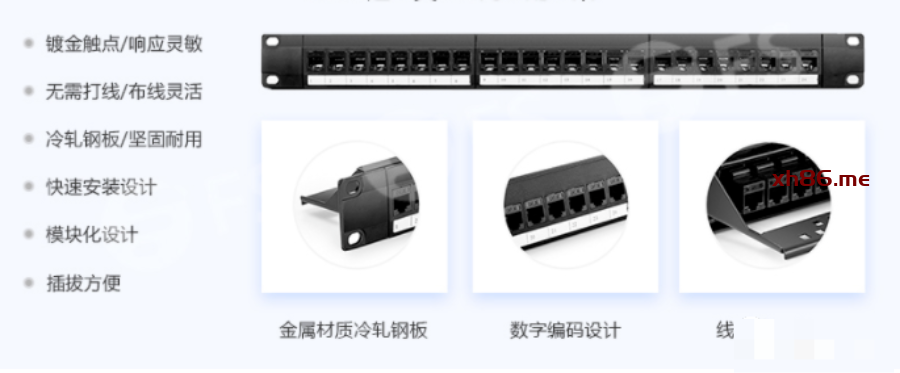

六、110配线架优势

110配线架的外观一般采用优质冷轧钢制作而成，外涂层为黑色，可用于568A和568B接线配置中。对于工厂、公司、商超局域网布线或银行、证券、医院、大型工程机房数据中心以及网吧、监控室、大型培训中心机房而言，选择110配线架是一个不错的选择。

1.快速安装设计：可使用四个配套的螺钉分别安装连线版，以确保安装便捷且利于管理线缆。

2.模块化设计：采用直通型网络模块镶嵌，实现高密度访问。无需冲压，灵活应用。

3.插拔便捷：非屏蔽(UTP)网络跳线直接插拔，操作简单，并实现设备的无缝集成。

4.金属材质冷轧钢板：高密度设计、有效阻止外部电磁干扰。

5.数字编码设计：编码序号设计便于安装以及管理。

6.线缆管理结构：自带理线结构，便于更好的固定线缆。
