概述

本章节主要基于RouterOS单路由双公网IP给分支企业的互联互通，借助OSPF自动实现双线冗余，断线秒切换，确保分支机构互联业务能够持续运行。

分支机构主要是单线PPPOE上网，当然也可以使用双线的PPPOE，在满足需求的情况下达到最好的成本控制。

需求

为另一个公网IP（100.2.2.193）

创建新的分支账号onpnA，onpnB，onpnC

我们需要新建立一个用于第二个公网IP的互联网段，这里为172.32.1.0/24

每个分支将会有两个拨入的账号，这两个账号，一个用SSTP，一个用ONPN。

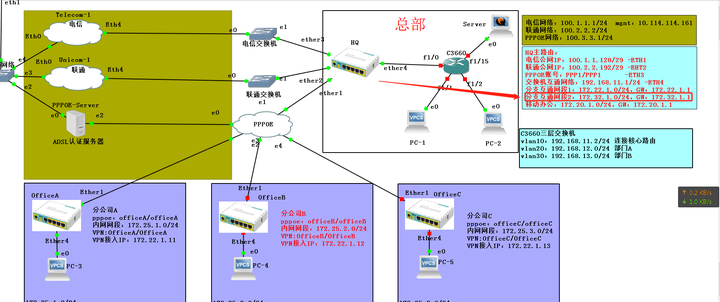

拓扑：

配置

总部配置

1.配置新的分支互联账号

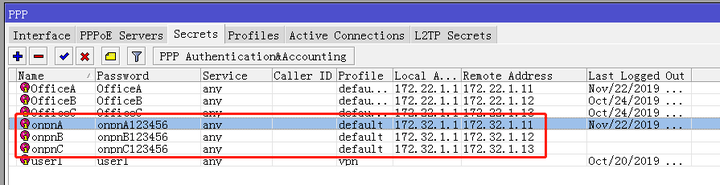

点击PPP>Secrets，创建以下三个账号和IP地址

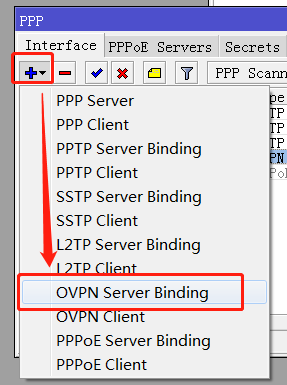

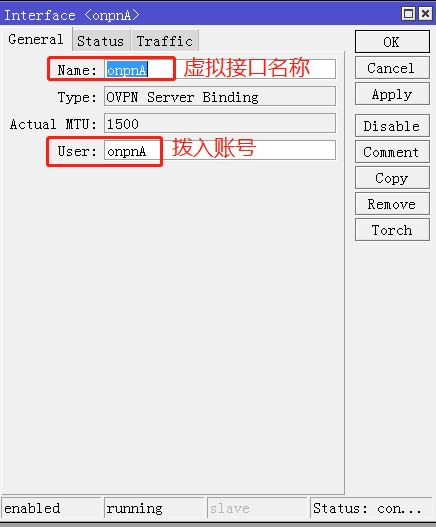

2.绑定ONPN账号为端口

3.配置OSPF

先将新的虚拟接口绑定到OSPF的Interfaces里面

点击Routing>ospf

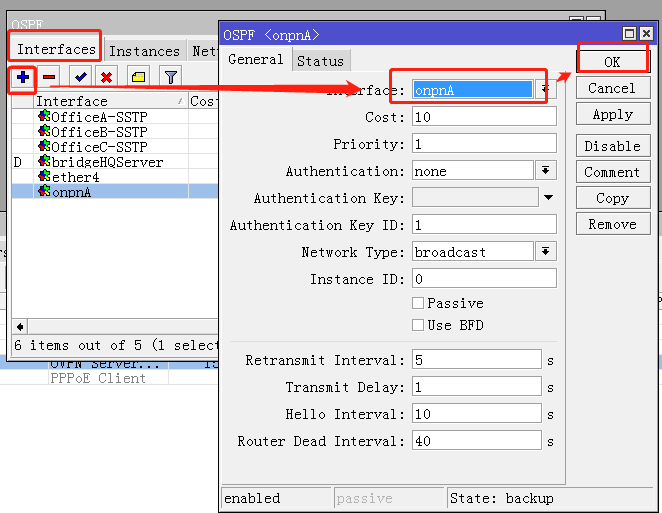

在interface里面点击+号，添加onpnA接口进去

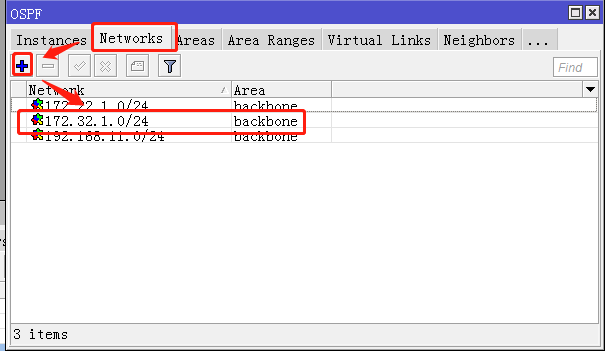

添加宣告网段

切换到Networks，添加172.32.1.0/24网段到backbone

4.导出生成好的证书

参照：配置自签名证书-RouterOS中级教程6

5.配置ONPN服务器。

参照：使用ONPN连接总部-RouterOS中级教程07

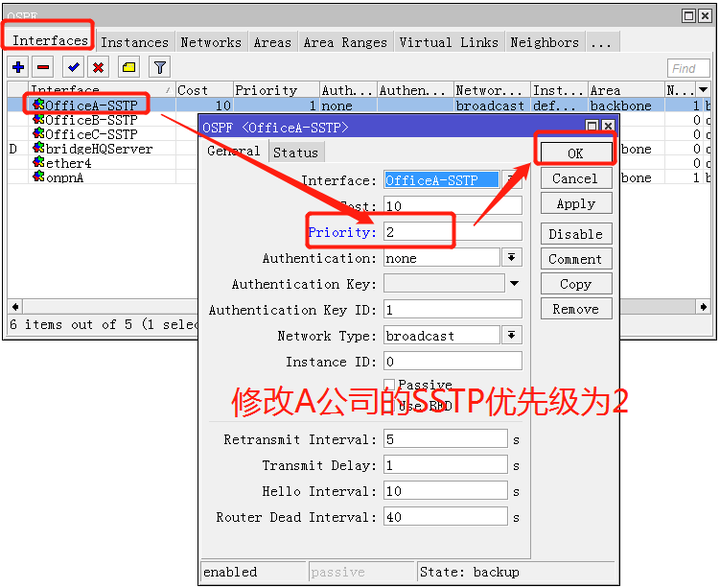

6.配置OSPF优先级

点击Routing>OSPF

总部配置完成

分公司A配置：

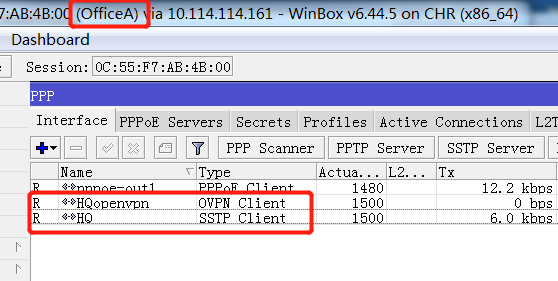

1.安装证书，配置好ONPN的账号和密码使得它能拨号连接到HQ总部。

2.配置OSPF

点击Routing>OSPF，配置网段

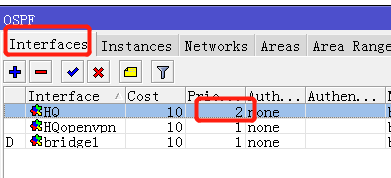

切换回去Interfaces，修改优先级，和总部的配置一样。

经过这样的配置，我们就是以ONPN为主线，SSTP为备线实现冗余。

（Note:这样的配置，主要是我们能够更好的控制路由，用于多分支时候能够调整A分部能使用电信线路互联，B分部能使用联通线路互联，同时两个分部又可以冗余访问到总部，保证网络的稳定。当然，总部可以不设，仅设置分公司的OSPF优先级即可）

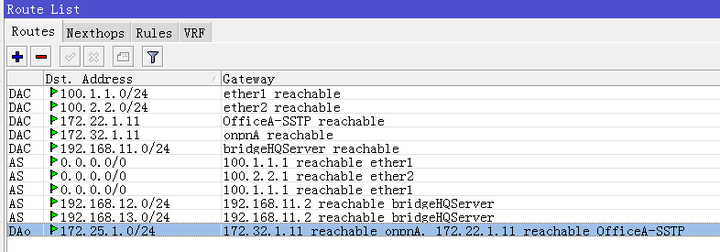

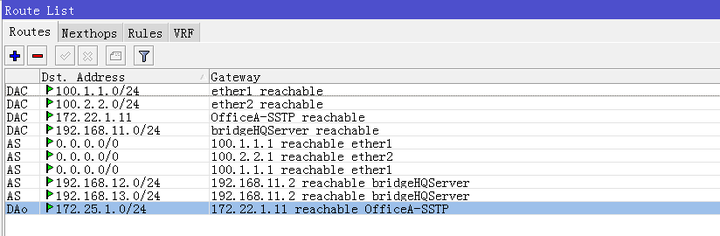

修改前的HQ的路由表

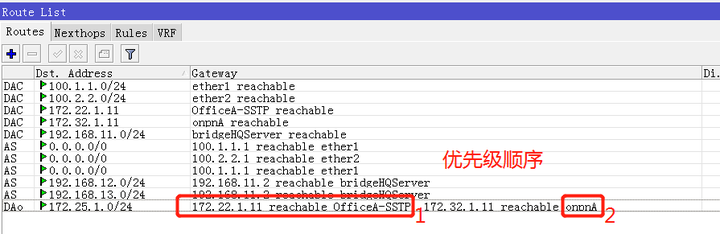

修改后的HQ路由表

测试

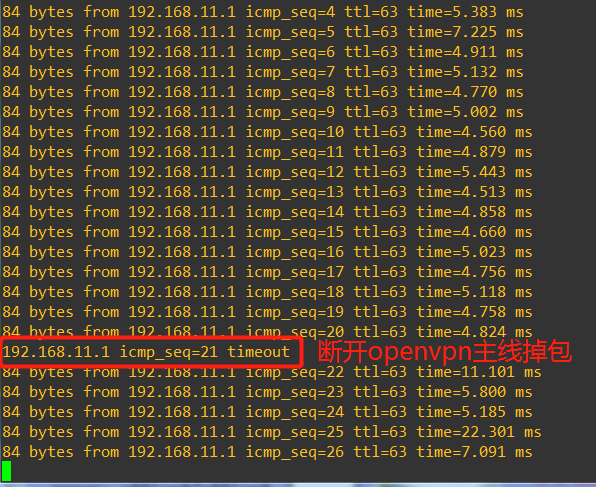

我们持续的使用分支的PC-3 Ping总部的192.168.11.1，然后模拟断开其中一条线路，看看中间切换的时间有多久。

可以看到，分公司A在ONPN断开时候，仅掉线一个包，线路就会被切换到SSTP上面了。

在总部的路由会看到如下状况。

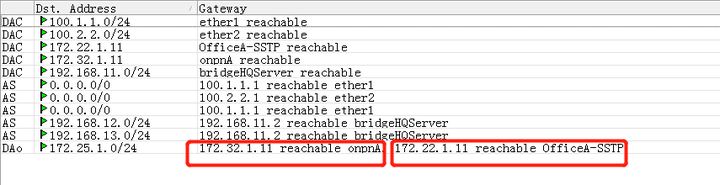

断线前

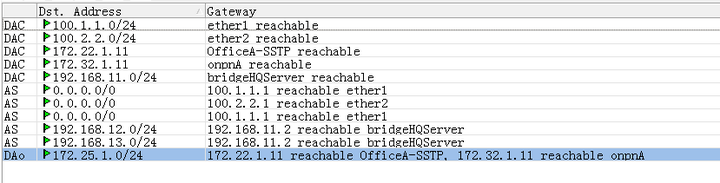

断线后

线路恢复后

如此，我们就可以保证我们的线路能够持续稳定的服务。
