概述

CAPsMAN的配置看起来很复杂，但是理清楚相应关系，即可一目了然。

本章节主要说管理端的配置。即CAPsMAN的配置流程。

需求

使得3Floor的路由器能够按照我们的需求实现与1F和2F路由器相同的SSID和密码，并且与搜索到信号。

配置

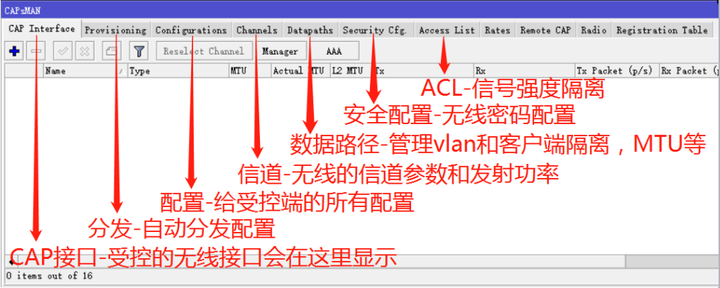

1.CAPsMAN菜单简介

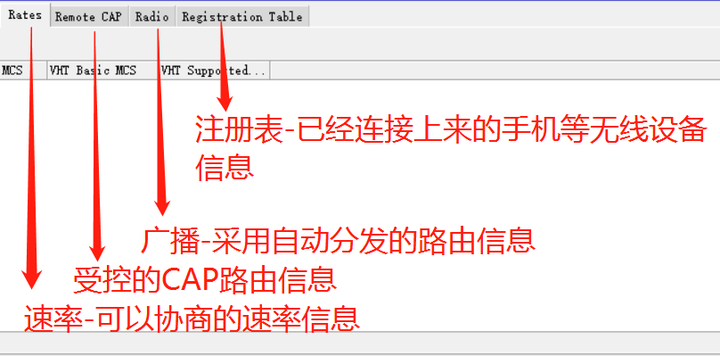

各项菜单功能如下所示：

设置配置参数

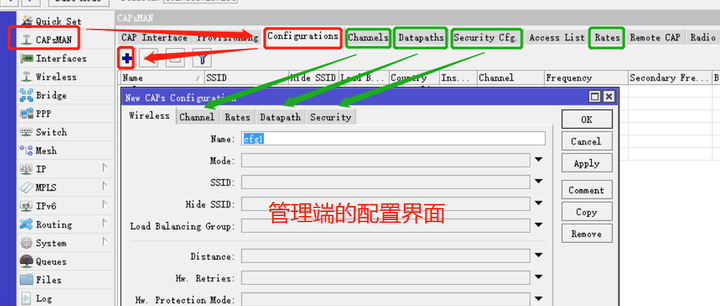

我们配置的重点是Configurations，在这个界面我们可以看到和主菜单很类似。

也就是说我们可以单独在一个配置里面配置各项详细信息。

亦可以在每个子菜单里面配置好，然后统一在配置里调用其他的规则即可。

本案例我们使用调用方式，这样大家也会知道他们配合的关系是如何的，同时管理起来也方便。

那么我们先配置下Channel，Security cfg和Datapaths即可，Rate可以忽略。

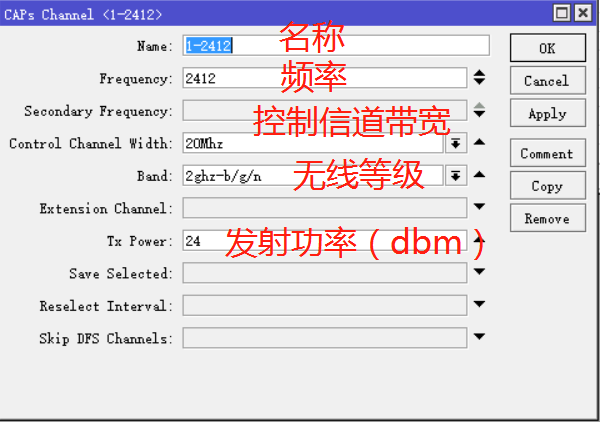

A.配置Channels

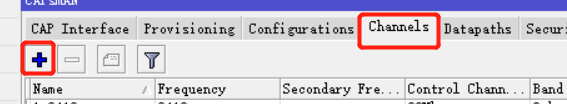

配置信道，点击加号，配置相应的信息即可。

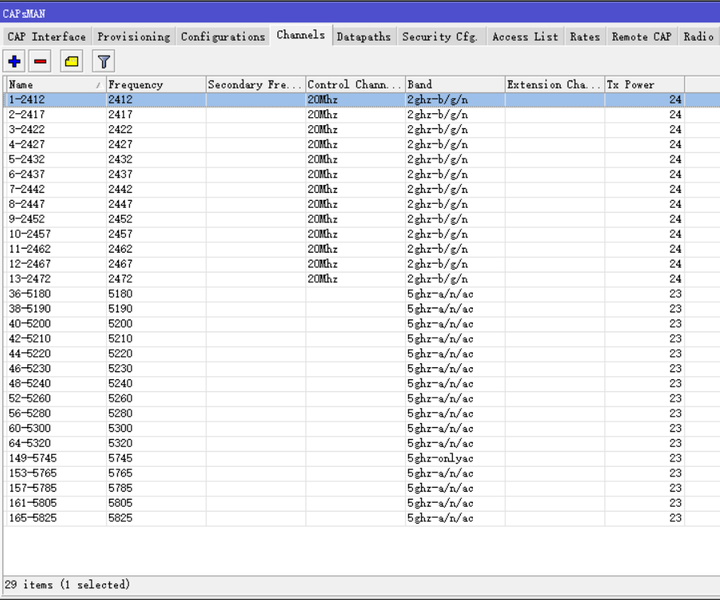

以下是我收集的信道信息。（仅供参考）

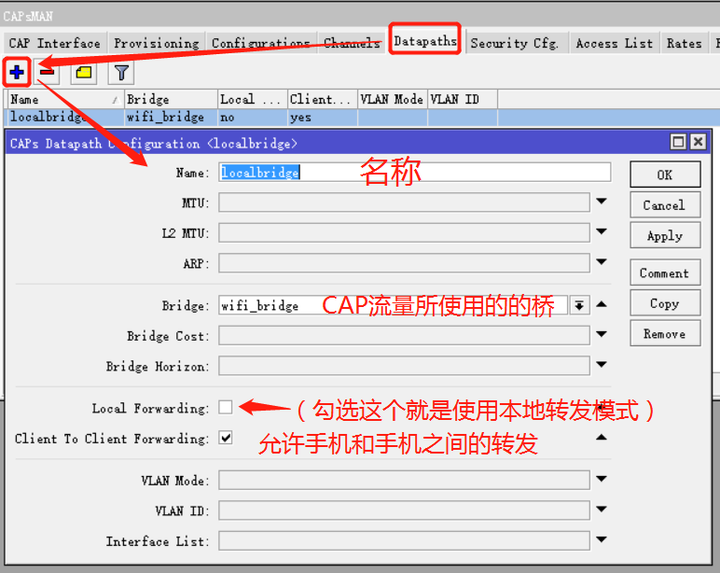

B.配置数据路径Datapaths

数据路径定义：主要是配置CAP是数据是如何传输（集中转发还是本地转发），使用本地转发的vlan id是多少等。

如下图：（这里我们使用集中转发，所以配置的路径为2F路由器的桥：wifi_bridge）

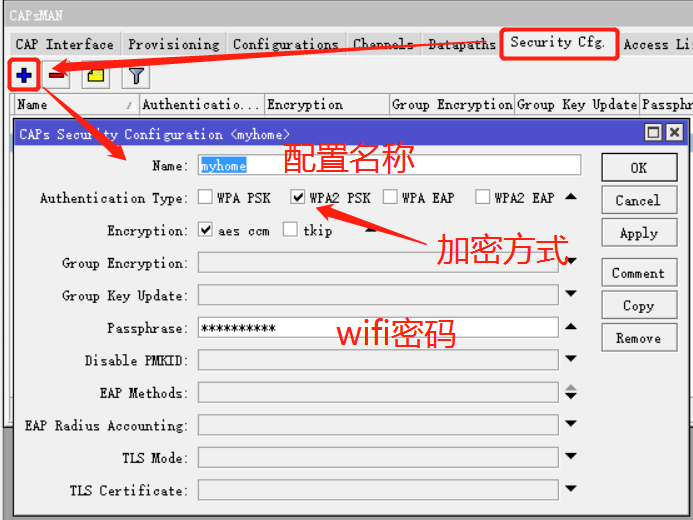

C.配置无线所使用的的密码Security cfg

2.在Configuration调用以上三个配置

A.2.4G WIFI规则配置

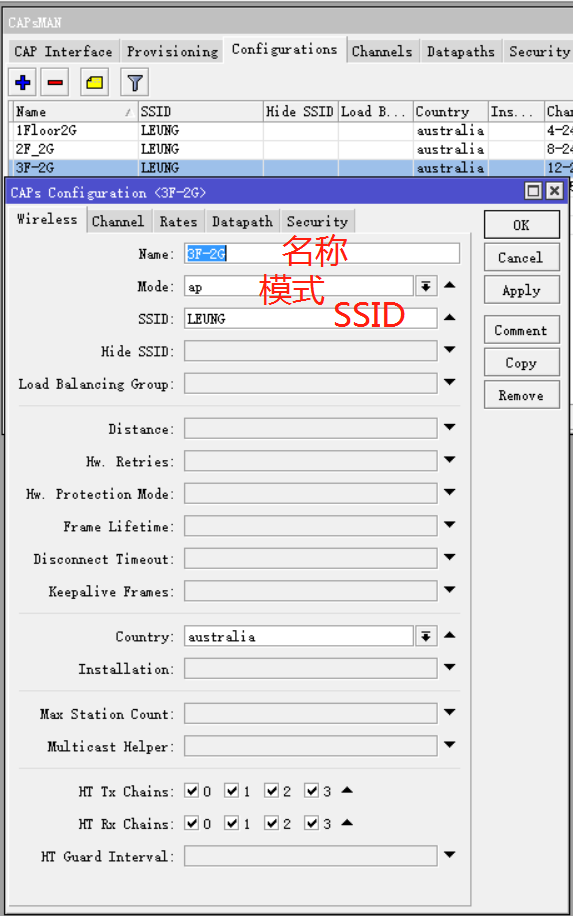

设置配置名，无线的工作模式，wifi名称。

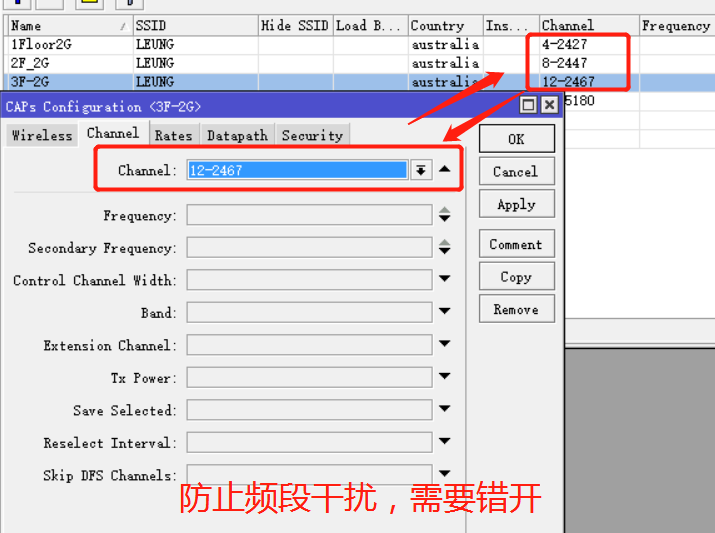

调用的channel配置，我的三个2.4G是错开的频段，避免频段干扰

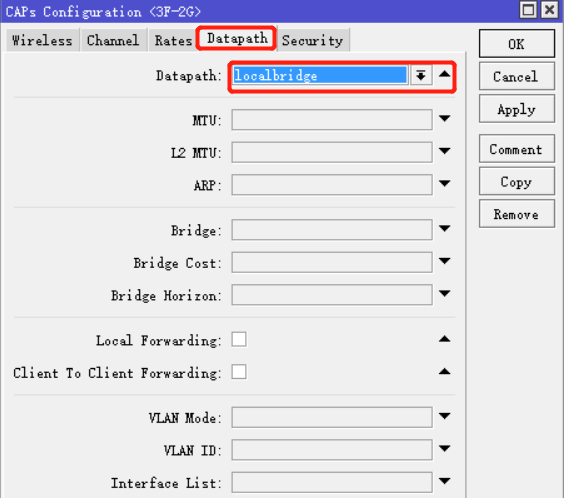

调用的数据路径，直接用就可以了（见1-B节）

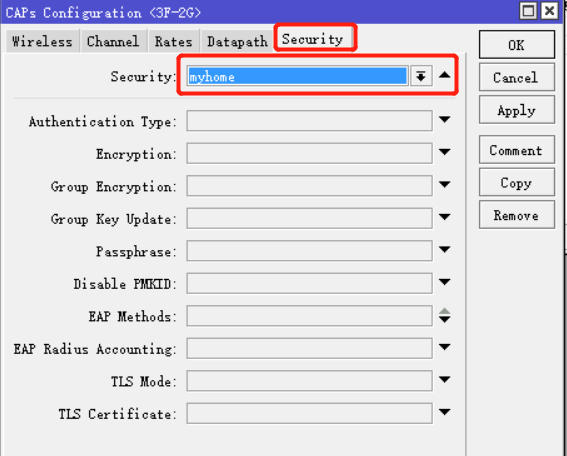

调用的安全配置，直接用就可以了（见1-C节）

此时我们的2.4G的配置规则搞定。

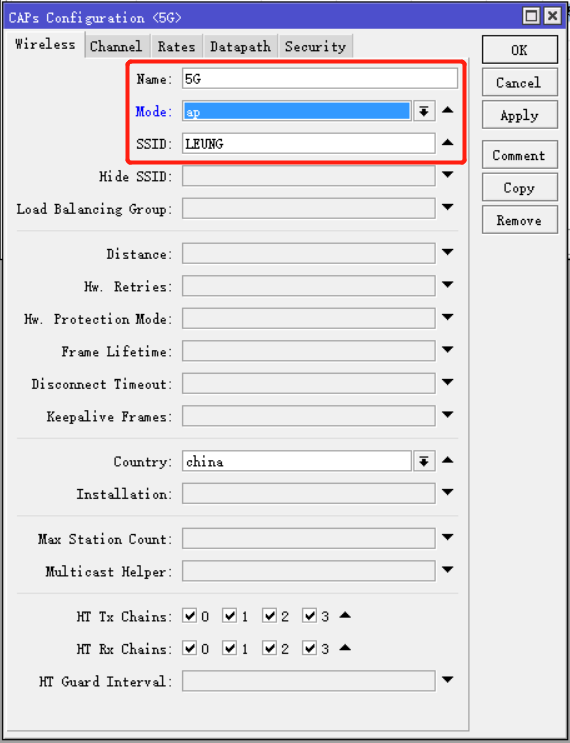

B.5G wifi规则配置

5G Wifi和2.4G Wifi 一样的配置上去。

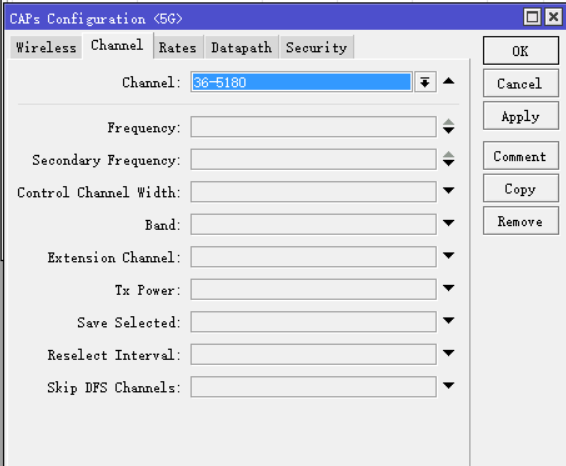

调用的channel配置

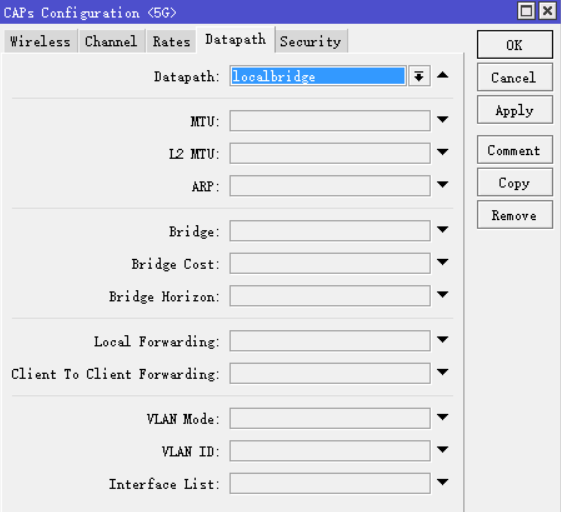

调用的数据路径

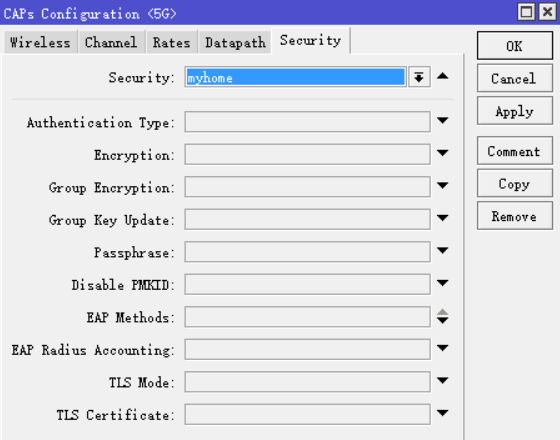

调用的安全配置

5G wifi的配置规则完成。

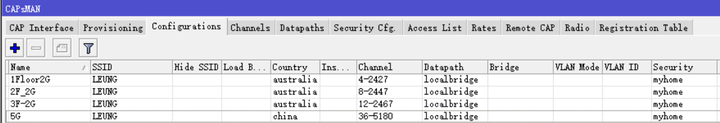

最终配置如下：

3.在CAP接口上面应用我们的配置规则

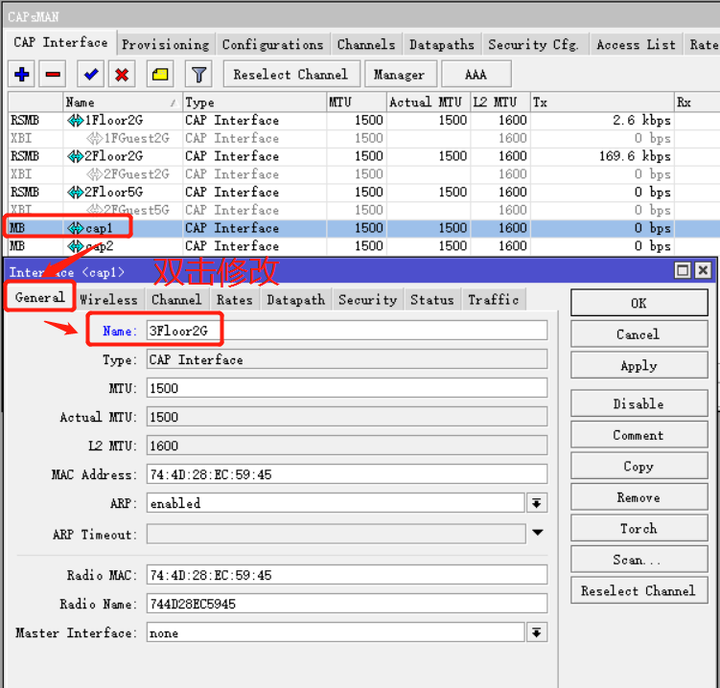

A.修改CAP接口名称

首先我们要修改下我们的CAP的无线接口名称，便于识别。

同样修改下cap2为3Floor5G

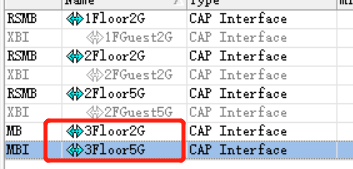

最终效果如下：

B.应用配置

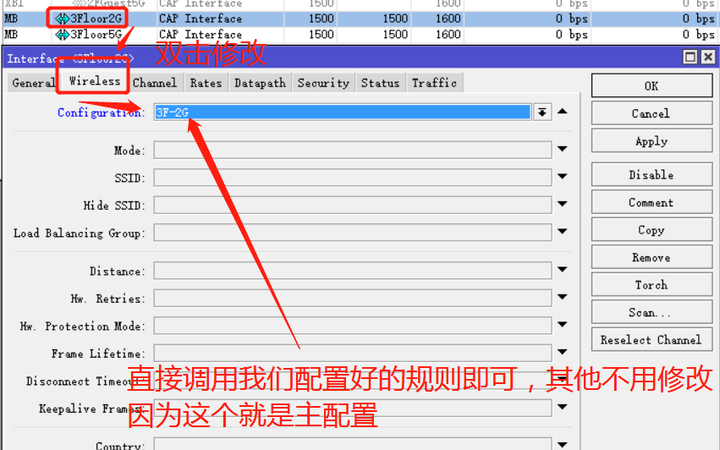

双击你所要配置的CAP接口，在wireless里面选好2-A节建立的主配置规则即可。

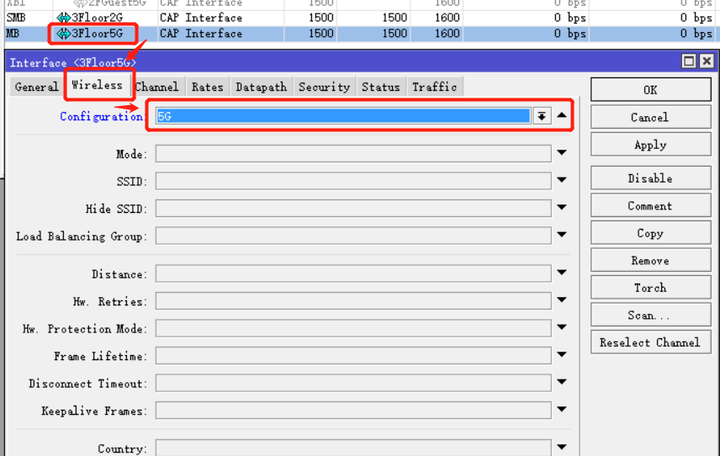

同样，5G的CAP接口也是一样。

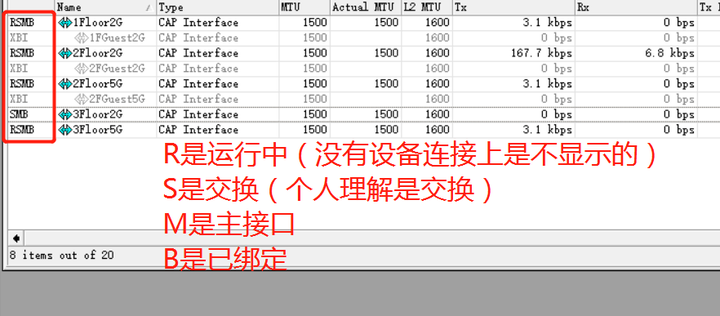

此时我们可以看到所有的wifi接口已经就位了。

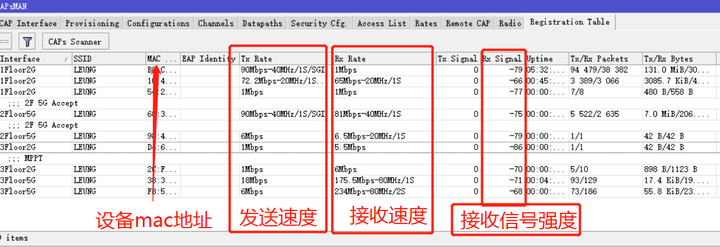

同样，我们可以在registration table（注册表）里面看到连接上来的设备信息。

以上就是capsman的配置过程了。
