PVE开启硬件直通功能

PVE开启网卡直通，显卡直通，USB直通。请务必看完此文章，再结合自己实际，操作，如果成功，请再下面评论，自己的平台，有助于网友交流。

第一步：确认自己的主板CPU是否支持Vt-d功能

不支持就搞不了直通。intel要b75以上芯片组才支持。也就是说intel4代酷睿处理器以上，都支持。amd不明。

VT-D是io虚拟化。不是VT-X，具体请参考下面文章

https://zhuanlan.zhihu.com/p/50640466

有很多新手，以为主板开启虚拟化功能，就能直通了，其实不是！要开启vt-d才能io虚拟化。AMD平台是iommu，某些OEM主板上叫SRIOV。请注意。

第二步：开启iommu

#编辑grub，请不要盲目改。根据自己的环境，选择设置

vi /etc/default/grub

#在里面找到：
GRUB_CMDLINE_LINUX_DEFAULT=”quiet”

#然后修改为：
GRUB_CMDLINE_LINUX_DEFAULT=”quiet intel_iommu=on iommu=pt”

#如果是amd cpu请改为：
GRUB_CMDLINE_LINUX_DEFAULT=”quiet amd_iommu=on iommu=pt”
#如果是需要显卡直通，建议在cmdline再加一句video=vesafb:off video=efifb:off video=simplefb:off，加了之后，pve重启进内核后停留在一个画面，这是正常情况
GRUB_CMDLINE_LINUX_DEFAULT=”quiet amd_iommu=on iommu=pt video=vesafb:off video=efifb:off video=simplefb:off”

文本

描述已自动生成

修改完成之后，直接更新grub

update-grub

注意，如果此方法还不能开启iommu，请修改

/etc/kernel/cmdline文件

并且使用proxmox-boot-tool refresh 更新启动项

第三步加载相应的内核模块

echo vfio >> /etc/modules

echo vfio_iommu_type1 >> /etc/modules

echo vfio_pci >> /etc/modules

echo vfio_virqfd >> /etc/modules

使用update-initramfs -k all -u命令更新内核参数

重启主机

第四步验证是否开启iommu

重启之后，在终端输入

dmesg | grep iommu

出现如下例子。则代表成功

[ 1.341100] pci 0000:00:00.0: Adding to iommu group 0
[ 1.341116] pci 0000:00:01.0: Adding to iommu group 1
[ 1.341126] pci 0000:00:02.0: Adding to iommu group 2
[ 1.341137] pci 0000:00:14.0: Adding to iommu group 3
[ 1.341146] pci 0000:00:17.0: Adding to iommu group 4

此时输入命令

find /sys/kernel/iommu_groups/ -type l

#出现很多直通组，就代表成功了。如果没有任何东西，就是没有开启

显卡直通

理论上AMD RADEON 5xxx, 6xxx, 7xxx, Navi 5XXX(XT), NVIDIA GEFORCE 7, 8, GTX 4xx, 5xx, 6xx, 7xx, 9xx, 10xx and RTX 16xx/20xx/30xx都可以成功直通。

但是对于NVIDIA显卡，建议使用9代以上中端卡直通，且使用最新的驱动。

对于AMD的APU3/5系列核显/RX4XX/5XX/6XXX均无法完美直通。无法使用本文提供的教程直通，请注意，有其他的教程，但由于我没有卡，无法撰写教程

1、直接屏蔽显卡驱动

#直通AMD显卡，请使用下面命令
echo “blacklist radeon” >> /etc/modprobe.d/blacklist.conf
echo “blacklist amdgpu” >> /etc/modprobe.d/blacklist.conf
#直通NVIDIA显卡，请使用下面命令

echo “blacklist nouveau” >> /etc/modprobe.d/blacklist.conf

echo “blacklist nvidia” >> /etc/modprobe.d/blacklist.conf

echo “blacklist nvidiafb” >> /etc/modprobe.d/blacklist.conf

#直通INTEL核显，请使用下面命令，注意！如果使用Gvt-G，请不要使用下面的命令

echo “blacklist snd_hda_intel” >> /etc/modprobe.d/blacklist.conf

echo “blacklist snd_hda_codec_hdmi” >> /etc/modprobe.d/blacklist.conf

echo “blacklist i915” >> /etc/modprobe.d/blacklist.conf

2、把显卡绑定到vfio-pci

使用lspci 查看自己的显卡PCI地址，如02:00

使用lspci -n 查看显卡的did和vid。我这边是02:00，可以看到下面输出

root@pve1:~# lspci -n
00:00.0 0600: 8086:3ec4 (rev 0a)
00:01.0 0604: 8086:1901 (rev 0a)
00:02.0 0300: 8086:3e9b
00:14.0 0c03: 8086:a12f (rev 31)
00:17.0 0106: 8086:a102 (rev 31)
00:1c.0 0604: 8086:a114 (rev f1)
00:1d.0 0604: 8086:a118 (rev f1)
00:1d.2 0604: 8086:a11a (rev f1)
00:1d.3 0604: 8086:a11b (rev f1)
00:1f.0 0601: 8086:a148 (rev 31)
00:1f.2 0580: 8086:a121 (rev 31)
00:1f.3 0403: 8086:a170 (rev 31)
00:1f.4 0c05: 8086:a123 (rev 31)
00:1f.6 0200: 8086:15b8 (rev 31)
01:00.0 0200: 15b3:1003
02:00.0 0100: 10de:1381 (rev 03)
02:00.1 0100: 10de:0fbc (rev 03)
03:00.0 0108: 8086:f1a6 (rev 03)
04:00.0 0604: 1b21:1080 (rev 04)

02:00.0 02:00.1一个是GPU，一个是声卡，两者都要一起直通，所以通过命令，把2者都绑定到vfio-pci上。

echo “options vfio-pci ids=10de:1381,10de:0fbc” > /etc/modprobe.d/vfio.conf

#注意，上面这条命令，ids=后面跟直通组的所有设备。中间以英文逗号隔开。自己的设备自己替换。

上述操作完成之后，再检查一下，是否将例子内容替换成自己的。使用以下命令查看。

cat /etc/modprobe.d/blacklist.conf

cat /etc/modprobe.d/vfio.conf

3、更新内核

对于nvidia显卡，需要

echo “options kvm ignore_msrs=1” > /etc/modprobe.d/kvm.conf

update-initramfs -k all -u

随后重启

4、开始直通

新建一个虚拟机。根据自己的爱好，选择ovmf或者seabios，通常来说两者对独显直通没有影响，建议nvidia 9系以上选择OVMF，其他选择seabios。

打开虚拟机面板，正常安装系统，并且开启远程桌面或者安装好向日葵。随后点击添加 PCI设备

图形用户界面, 文本, 应用程序, 电子邮件

描述已自动生成

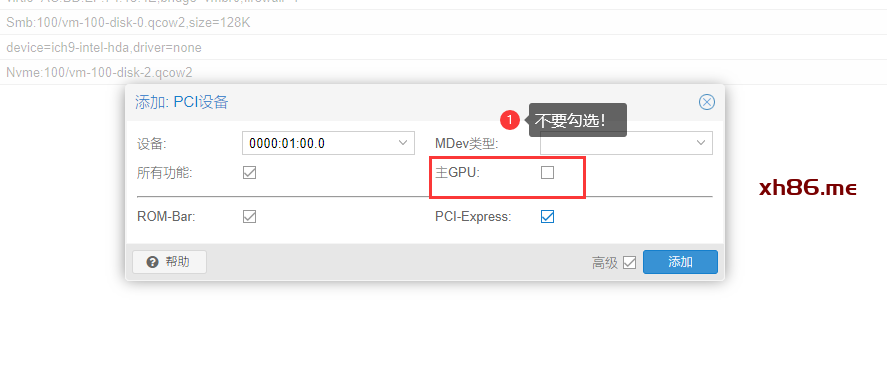

如下图，注意！！！不要勾选主GPU！。如果不能勾选PCIE，那么一定要把虚拟机改成Q35类型。

图形用户界面, 应用程序

描述已自动生成

随后开机，如果能正常启动，那么就安装NVIDIA最新驱动。

提示：由于某些消费级主板PCI的设计问题，你可能只能直通第一个PCIe x16槽的显卡。

核显直通

如果想要核显显示到显示器。虚拟机请使用Seabios，机型为i440fx并且在bios中开启CSM。估摸着核显需要到pci的00:02位置才能亮。

目前IGD（ Intel Graphics Device）直通理论上支持3代酷睿以上。但是从目前的直通结果看，比较容易的是5代-10代。3-4代直通成功概率低，受多方面影响。11代及其之后，直到目前，也能正常直通，建议11代以上，升级到内核6.1，再直通

amd 3400g 5xxg 需要vender reset才能直通（本文教程不适合）。

核显直通过程与上面的独显直通1-3步骤一样。请参考上文。

假设你已经完成了前面的步骤，那么现在就是配置虚拟机。

使用命令配置虚拟机

qm set <vmid> -args “-device vfio-pci,host=00:02.0,addr=0x18,x-vga=on,x-igd-opregion=on”

如果你的VMID是101，那么命令应该是

qm set 101 -args “-device vfio-pci,host=00:02.0,addr=0x18,x-vga=on,x-igd-opregion=on”

此种直通是基于UDT模式，适用于5代以上的CPU核显。

如果你打算直通到群晖，需要在GUI面板上，将显卡设置成无，添加串口设备用于调试，同时将核显位置绑定到虚拟机的00:02位置，所以应该执行该命令

qm set 101 -args “-device vfio-pci,host=00:02.0,addr=0x02,x-vga=on,x-igd-opregion=on”

如果你把上面的命令输错了，或者有问题，你可以使用命令qm set 101 –delete args删除此args参数，或者修改vm的配置文件

如果通过上述操作，核显不能输出到显示器，那么你应该尝试传统方式，即将bios改成seabios，使用传统模式装好系统，开启远程，将显卡设置成无，将核显绑定到00:02位置（和群晖命令相同）。使用远程方式进系统安装驱动。

如果上面操作还是不行，请尝试添加vbios，关于什么是vbios，请百度一下，如何提取vbios，请参考下面文章https://foxi.buduanwang.vip/yj/1602.html/,本文不适用。

提示：可能某些平台它直通核显就有问题。建议换主板或者升级、降低主板bios。

硬盘直通

此部分请参考

https://foxi.buduanwang.vip/virtualization/1754.html/

网卡直通

正常情况下，网卡直通不会有什么困难。在开启iommu之后，即可在Web页面上，将网卡作为PCIe设备添加即可。

但，你需要确保没有直通到PVE的管理网口。否则你的PVE会失联。且PVE没有使用此网卡。

下图为PVE7.2直通网卡的界面。

图形用户界面, 应用程序

描述已自动生成

注意！

由于供应商的问题，可能一张物理网卡会有多个逻辑的网口，这些网口会在同一个PCIe地址上，如下

这有2个I350的网卡，均在07:00这个位置上。将此类网卡直通，有2种情况。

1、一个网口为PVE管理口，一个网口直通给虚拟机

此种情况，请参考上面，进行直通，如上上图，请勿勾选所有功能。

2、分别直通给虚拟机。

由于多个网卡位于同一个PCI地址上，可能会在一个iommu组里，只能将这些网卡同时直通给一个虚拟机，否则会报错。

你需要确认网卡是否在同一个iommu组，执行下面命令：

for d in /sys/kernel/iommu_groups/*/devices/*; do n=${d#*/iommu_groups/*}; n=${n%%/*}; printf ‘IOMMU Group %s ‘ “$n”; lspci -nns “${d##*/}”; done|grep Eth

如下输出：

root@pve3:~# for d in /sys/kernel/iommu_groups/*/devices/*; do n=${d#*/iommu_groups/*}; n=${n%%/*}; printf ‘IOMMU Group %s ‘ “$n”; lspc
IOMMU Group 17 04:00.0 Ethernet controller [0200]: Mellanox Technologies MT27500 Family [ConnectX-3] [15b3:1003]
IOMMU Group 19 07:00.0 Ethernet controller [0200]: Intel Corporation I350 Gigabit Network Connection [8086:1521] (rev 01)
IOMMU Group 20 07:00.1 Ethernet controller [0200]: Intel Corporation I350 Gigabit Network Connection [8086:1521] (rev 01)

从上面输出看，这上面的2个I350网卡分别在组19和20上，就意味着可以分开直通给虚拟机。

如果同一个iommu组，那么就需要利用PCIe桥的ACS特性，这部分请参考

IOMMU是如何划分PCI device group的？ – 知乎 (zhihu.com)

情况1: 版本低于7.1

你需要安装破解内核，才能开启ACS强制。

这部分参考：

https://foxi.buduanwang.vip/linux/1522.html/

情况2：PVE版本为7.1+

你可以在GRUB上配置一个命令即可完成。

在grub文件里添加一个参数pcie_acs_override=downstream

grub如下

GRUB_DEFAULT=0
GRUB_TIMEOUT=5
GRUB_DISTRIBUTOR=`lsb_release -i -s 2> /dev/null || echo Debian`
GRUB_CMDLINE_LINUX_DEFAULT=”quiet intel_iommu=on pcie_acs_override=downstream”
GRUB_CMDLINE_LINUX=””

随后进行保存，并且更新内核，更新grub

update-grub
update-initramfs -k all -u
